T1600G28TS - Interruttore TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete
Marca	TP-Link
Modello	T1600G28TS
Numero di porte	24 porte Gigabit Ethernet RJ45 + 4 slot SFP
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	Max 20,16 W
Dimensioni (L x P x A)	440 x 180 x 44 mm
Peso	2,5 kg
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% UR senza condensa
Installazione	Su scrivania o su rack 19 pollici
Interfaccia di gestione	Web (HTTP/HTTPS), CLI (console), SNMP
Protocolli supportati	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1Q, 802.1p
Funzioni di sicurezza	VLAN (802.1Q), ACL, IGMP Snooping, DHCP Snooping
Funzioni QoS	Prioritizzazione per porta, 802.1p, DSCP
Funzioni avanzate	Aggregazione dei collegamenti (LACP), Spanning Tree (STP/RSTP/MSTP), Mirroring delle porte
Indicatori LED	Alimentazione, link/attività per porta, velocità
Contenuto della confezione	Switch, cavo di alimentazione, kit di montaggio rack, piedini in gomma, guida rapida all'installazione
Manutenzione e pulizia	Scollegare l'apparecchio e utilizzare un panno asciutto e morbido. Non utilizzare prodotti chimici o abrasivi.
Garanzia	Garanzia limitata TP-Link (consultare il manuale per la durata esatta)
Riparabilità	Non smontare l'apparecchio. Per qualsiasi riparazione, contattare il servizio clienti TP-Link o un centro autorizzato.

Domande frequenti - T1600G28TS TP-LINK

Come resettare lo switch TP-Link T1600G28TS?

Per resettare lo switch, tenere premuto il pulsante Reset (situato sul davanti o sul retro) per circa 10 secondi finché i LED lampeggiano. Rilasciare il pulsante. Le impostazioni di fabbrica verranno ripristinate.

Qual è l'indirizzo IP predefinito dello switch?

L'indirizzo IP predefinito è 192.168.0.1 con una maschera di sottorete 255.255.255.0.

Come accedere all'interfaccia di amministrazione Web?

Aprire un browser Web e digitare http://192.168.0.1 nella barra degli indirizzi. Utilizzare le credenziali predefinite admin per nome utente e password, quindi fare clic su Login.

Quali sono le credenziali predefinite?

Le credenziali predefinite sono: nome utente admin e password admin (in minuscolo).

Come collegare un modulo SFP?

Rimuovere il cappuccio di protezione dello slot SFP. Inserire delicatamente il modulo SFP (ad esempio un convertitore di mezzo) finché non scatta. Collegare la fibra ottica o il cavo Ethernet al modulo.

Cosa fare se lo switch non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato allo switch e a una presa elettrica funzionante. Assicurarsi che l'interruttore di alimentazione (se presente) sia in posizione ON. Se il problema persiste, contattare il supporto TP-Link.

Come installare lo switch in rack?

Fissare le staffe di montaggio fornite su ciascun lato dello switch con le viti. Posizionare lo switch nel rack e avvitare le staffe sui montanti del rack con bulloni adatti (non forniti). Assicurarsi che il rack sia stabile e messo a terra.

Quali tipi di cavi utilizzare per le porte Ethernet?

Utilizzare cavi Ethernet RJ45 di categoria 5e o superiore per connessioni Gigabit. Per le porte SFP, utilizzare moduli SFP compatibili con fibra o rame.

Come configurare le VLAN sullo switch?

Accedere all'interfaccia Web tramite http://192.168.0.1. Andare alla sezione VLAN o 802.1Q VLAN. Creare VLAN assegnando un ID e un nome, quindi assegnare le porte desiderate in modalità Tagged o Untagged in base alle esigenze.

Qual è la durata della garanzia del TP-Link T1600G28TS?

La garanzia limitata TP-Link è generalmente di 2 anni dalla data di acquisto (salvo diversa indicazione sulla confezione). Consultare il manuale per le condizioni esatte.

MANUALE UTENTE T1600G28TS TP-LINK

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizionate il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.

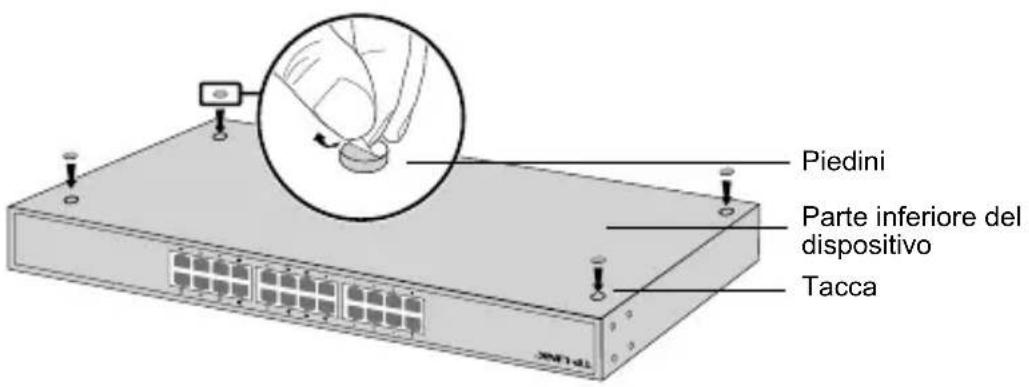

3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

Piedini Parte inferiore del dispositivo Tacca

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.

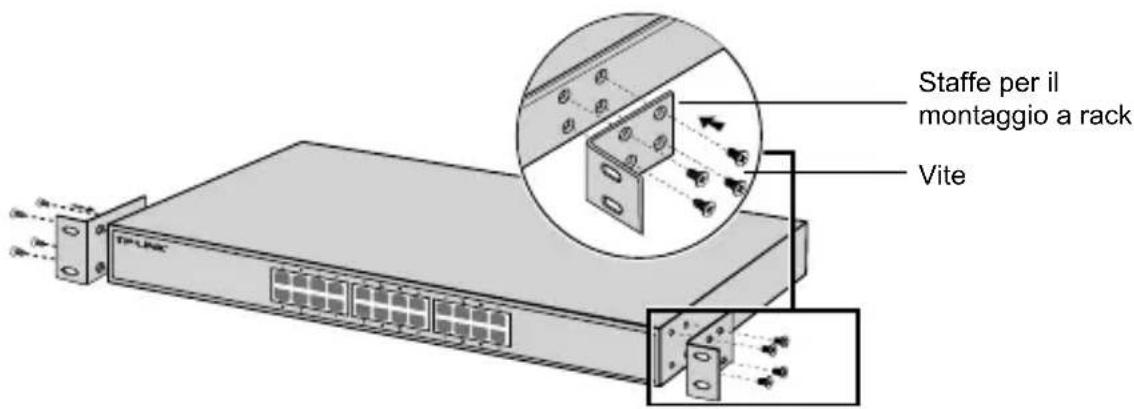

2. Montate, tramite le relative viti, le staffe per il montaggio a rack su ogni lato del dispositivo.

Staffe per il montaggio a rack Vite

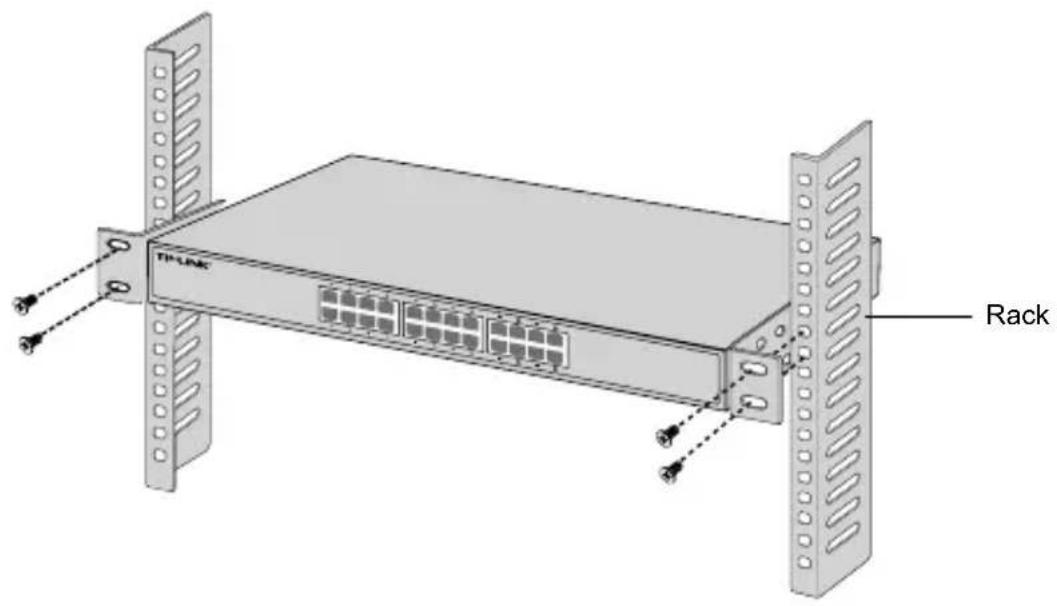

1. Dopo che sono state montate le staffe sul dispositivo, usate altre viti (non incluse) per installare il dispositivo a rack.

TIP LINK Rack

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come mostrato nella seguente illustrazione.

Cavo RJ45

- Slot SFP

Per gli switch con slot SFP, potete inserire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non potrà essere utilizzata.

Slot SFP Modulo SFP

- Porta Console

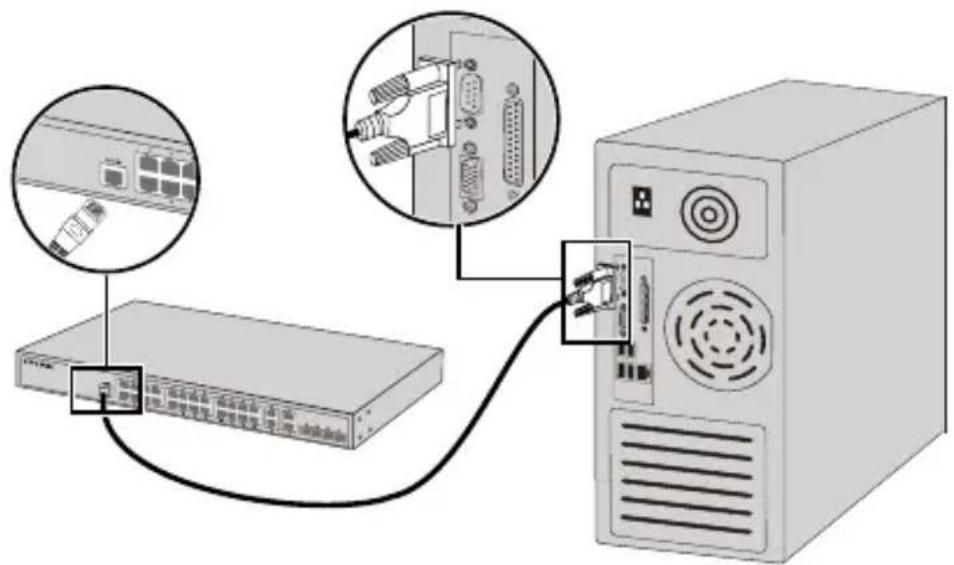

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

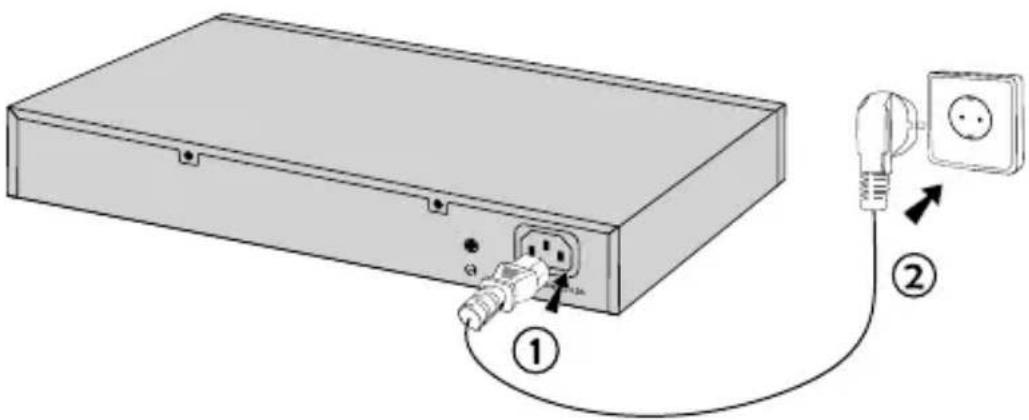

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

1. Impostate l'indirizzo IP del vostro computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quindi premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) come Username e Password di default, quindi fate clic sul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure Io Switch usando la CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per avere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usando la Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per avere istruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalação

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzare il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in questo caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
