T1600G28TS - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Verkkokytkin
Merkki	TP-Link
Malli	T1600G28TS
Porttien lukumäärä	24 Gigabit Ethernet RJ45 -porttia + 4 SFP-paikkaa
Virtalähde	100-240 V AC, 50/60 Hz
Virrankulutus	Enintään 20,16 W
Mitat (Pituus x Syvyys x Korkeus)	440 x 180 x 44 mm
Paino	2,5 kg
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % RH ilman kondensaatiota
Asennus	Pöydällä tai 19 tuuman telineessä
Hallintaliittymä	Web (HTTP/HTTPS), CLI (konsoli), SNMP
Tuetut protokollat	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1Q, 802.1p
Turvallisuustoiminnot	VLAN (802.1Q), ACL, IGMP Snooping, DHCP Snooping
QoS-toiminnot	Portin priorisointi, 802.1p, DSCP
Edistyneet toiminnot	Linkkiaggregaatio (LACP), Spanning Tree (STP/RSTP/MSTP), Porttien peilaus
LED-merkkivalot	Virta, yhteys/aktiivisuus porttikohtaisesti, nopeus
Pakkauksen sisältö	Kytkin, virtajohto, telineasennussarja, kumijalat, pika-asennusopas
Huolto ja puhdistus	Irrota laite ja käytä kuivaa, pehmeää liinaa. Älä käytä kemikaaleja tai hankaavia aineita.
Takuu	TP-Linkin rajoitettu takuu (katso tarkka kesto käyttöohjeesta)
Korjattavuus	Älä pura laitetta. Ota yhteyttä TP-Linkin asiakaspalveluun tai valtuutettuun huoltoliikkeeseen korjausta varten.

Usein kysytyt kysymykset - T1600G28TS TP-LINK

Kuinka palauttaa TP-Link T1600G28TS -kytkin tehdasasetuksiin?

Kytkimen tehdasasetukset palautetaan painamalla Reset-painiketta (edessä tai takana) noin 10 sekunnin ajan, kunnes LED-valot vilkkuvat. Vapauta painike. Tehdasasetukset palautetaan.

Mikä on kytkimen oletus-IP-osoite?

Oletus-IP-osoite on 192.168.0.1 aliverkon peitteellä 255.255.255.0.

Kuinka pääsen web-hallintaliittymään?

Avaa verkkoselain ja kirjoita osoiteriville http://192.168.0.1. Käytä oletuskäyttäjätunnusta admin ja salasanaa admin, ja napsauta Login.

Mitkä ovat oletuskäyttäjätunnukset?

Oletuskäyttäjätunnukset ovat: käyttäjätunnus admin ja salasana admin (pienillä kirjaimilla).

Kuinka liittää SFP-moduuli?

Poista SFP-paikan suojakansi. Aseta SFP-moduuli (kuten mediamuunnin) varovasti paikalleen, kunnes se napsahtaa. Kytke valokuitu- tai Ethernet-kaapeli moduuliin.

Mitä tehdä, jos kytkin ei käynnisty?

Tarkista, että virtajohto on kytketty kunnolla kytkimeen ja toimivaan pistorasiaan. Varmista, että virtakytkin (jos sellainen on) on ON-asennossa. Jos ongelma jatkuu, ota yhteyttä TP-Linkin tukeen.

Kuinka asentaa kytkin telineeseen?

Kiinnitä mukana toimitetut asennuskulmat kytkimen molemmille puolille ruuveilla. Aseta kytkin telineeseen ja ruuvaa kulmat telineen pylväisiin sopivilla pulteilla (eivät sisälly). Varmista, että teline on vakaa ja maadoitettu.

Mitä kaapeleita Ethernet-portteihin käytetään?

Käytä Ethernet RJ45 -kaapeleita, joiden luokka on 5e tai parempi Gigabit-yhteyksille. SFP-porteissa käytä kuitu- tai kupariyhteensopivia SFP-moduuleita.

Kuinka määrittää VLANit kytkimellä?

Siirry web-liittymään osoitteessa http://192.168.0.1. Mene kohtaan VLAN tai 802.1Q VLAN. Luo VLANit antamalla niille ID ja nimi, ja määritä halutut portit Tagged- tai Untagged-tilaan tarpeen mukaan.

Mikä on TP-Link T1600G28TS -kytkimen takuuaika?

TP-Linkin rajoitettu takuu on yleensä 2 vuotta ostopäivästä (ellei pakkauksessa toisin mainita). Katso tarkat ehdot käyttöohjeesta.

KÄYTTÖOHJE T1600G28TS TP-LINK

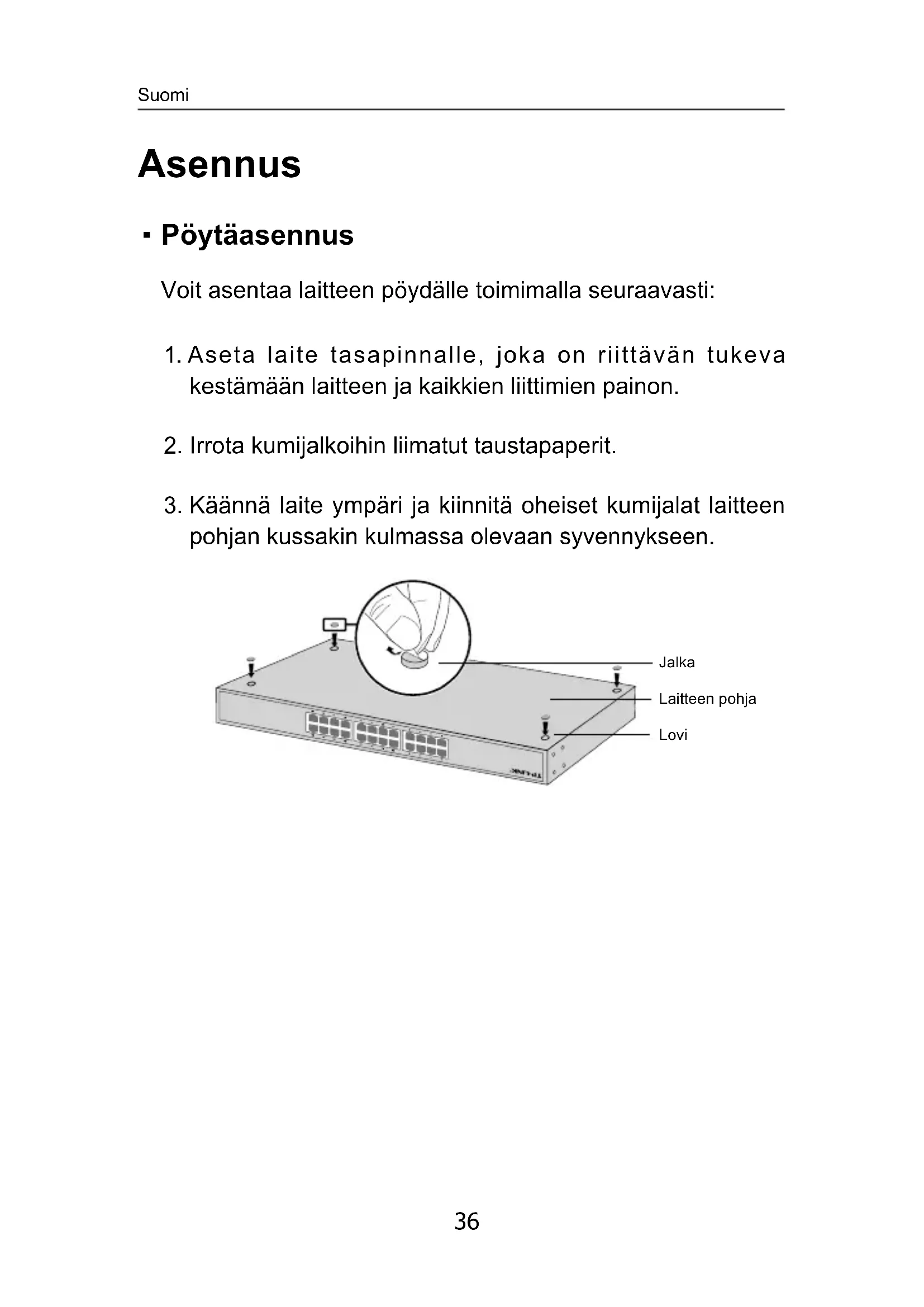

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.

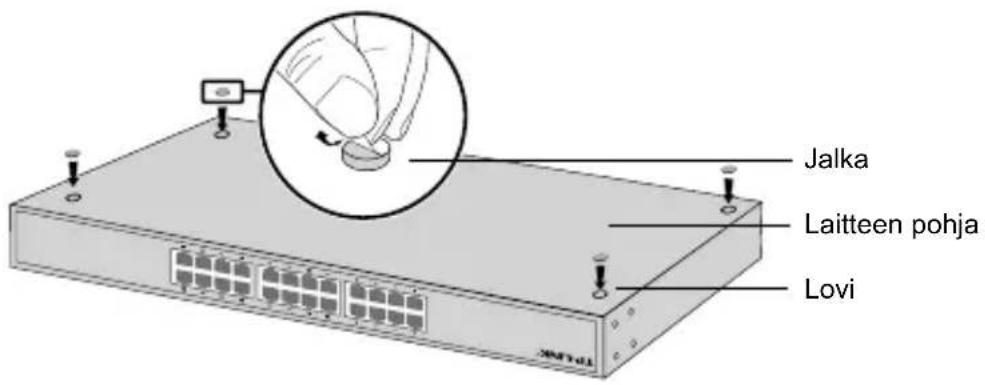

3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Jalka Laitteen pohja Lovi

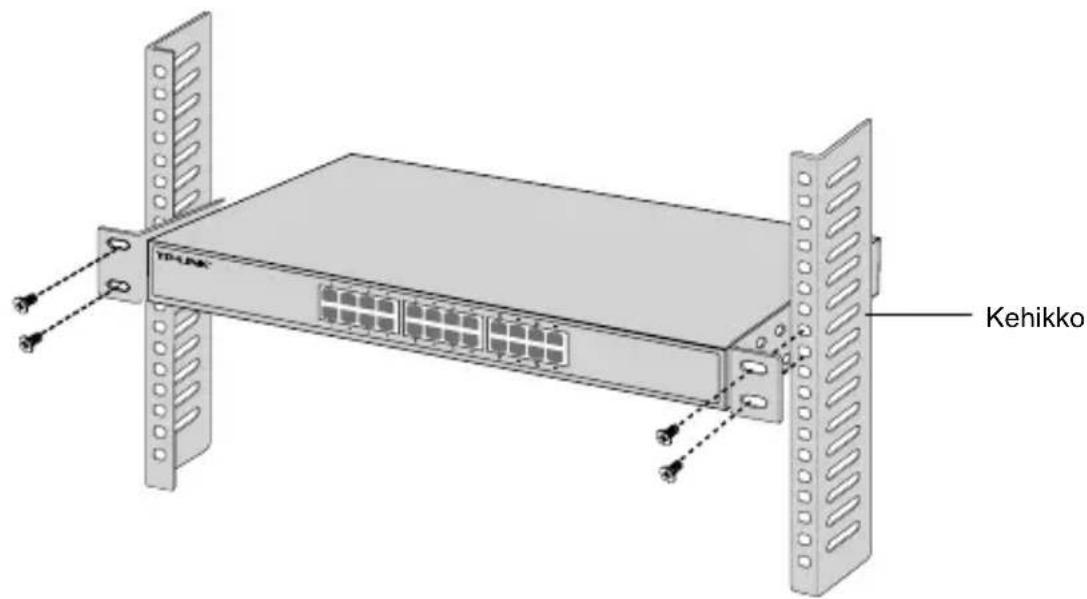

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

Kehikkokiinnike Ruuvi

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

TID-LINK Kehikko

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

RJ45-kaapeli

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

TF-LNK SFP-portti SFP-moduuli

- Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:llä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
