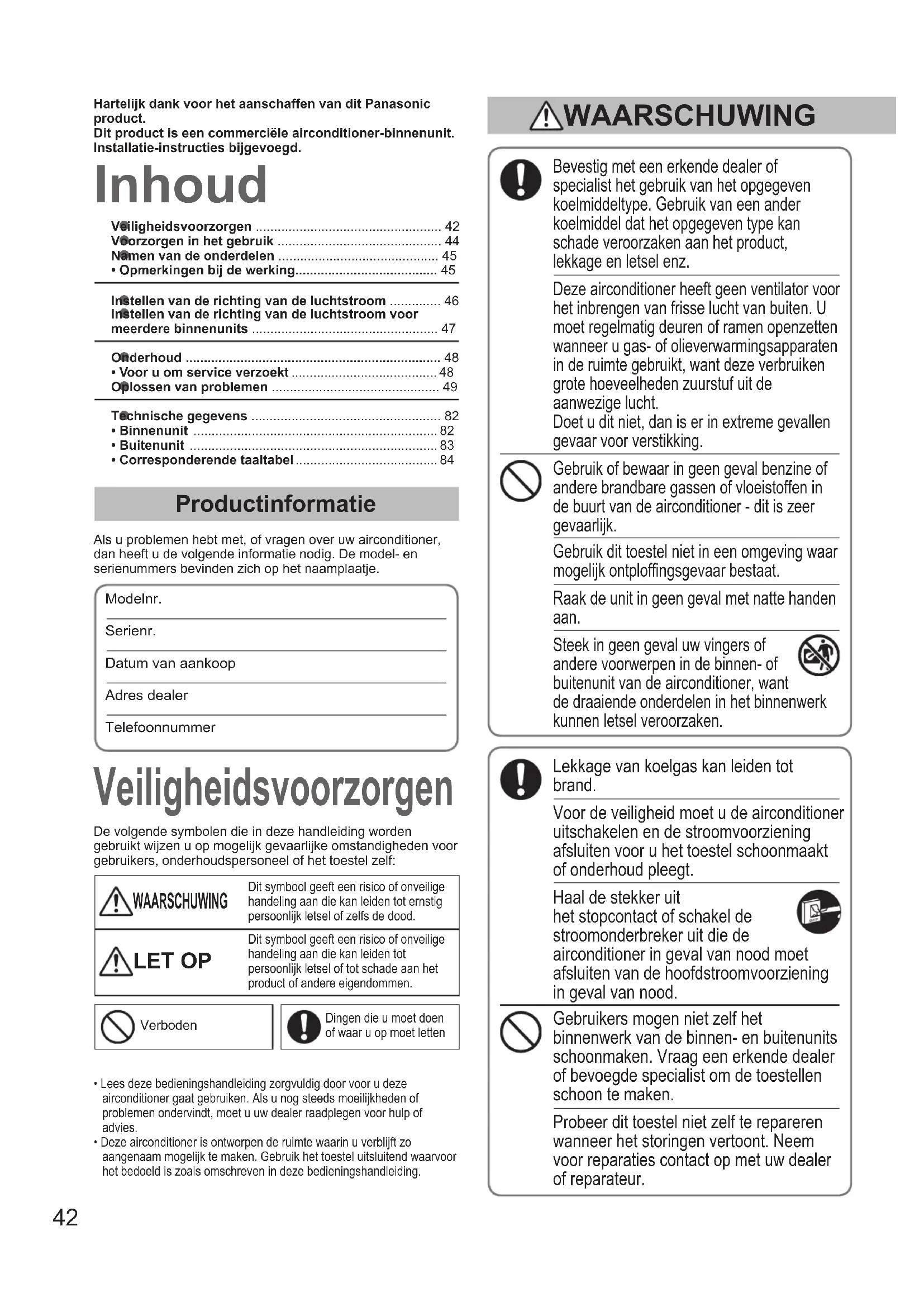

GEBRUIKSAANWIJZING U140PE1E8A PANASONIC

• Corresponderende taaltabel ....................................... 84 Inhoud Veiligheidsvoorzorgen Productinformatie Als u problemen hebt met, of vragen over uw airconditioner, dan heeft u de volgende informatie nodig. De model- en serienummers bevinden zich op het naamplaatje.Modelnr. Serienr. Datum van aankoopAdres dealerTelefoonnummer Bevestig met een erkende dealer of specialist het gebruik van het opgegeven koelmiddeltype. Gebruik van een ander koelmiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz. Deze airconditioner heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanneer u gas- of olieverwarmingsapparaten in de ruimte gebruikt, want deze verbruiken grote hoeveelheden zuurstuf uit de aanwezige lucht. Doet u dit niet, dan is er in extreme gevallen gevaar voor verstikking. Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk. Gebruik dit toestel niet in een omgeving waar mogelijk ontplofngsgevaar bestaat. Raak de unit in geen geval met natte handen aan. Steek in geen geval uw vingers of andere voorwerpen in de binnen- of buitenunit van de airconditioner, want de draaiende onderdelen in het binnenwerk kunnen letsel veroorzaken. Lekkage van koelgas kan leiden tot brand. Voor de veiligheid moet u de airconditioner uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt of onderhoud pleegt. Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de airconditioner in geval van nood moet afsluiten van de hoofdstroomvoorziening in geval van nood. Gebruikers mogen niet zelf het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de toestellen schoon te maken. Probeer dit toestel niet zelf te repareren wanneer het storingen vertoont. Neem voor reparaties contact op met uw dealer of reparateur. De volgende symbolen die in deze handleiding worden gebruikt wijzen u op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zelf: WAARSCHUWING Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood. LET OP Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.VerbodenDingen die u moet doen of waar u op moet lettenHartelijk dank voor het aanschaffen van dit Panasonic product.Dit product is een commerciële airconditioner-binnenunit.Installatie-instructies bijgevoegd.• Lees deze bedieningshandleiding zorgvuldig door voor u deze airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondervindt, moet u uw dealer raadplegen voor hulp of advies.• Deze airconditioner is ontworpen de ruimte waarin u verblijft zo aangenaam mogelijk te maken. Gebruik het toestel uitsluitend waarvoor het bedoeld is zoals omschreven in deze bedieningshandleiding. WAARSCHUWING OI_00_038226_EU.indb 42 2014/7/10 9:08:3743 NEDERLANDS Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industrie en in boerderijen, of voor commercieel gebruik door ongetraind personeel. Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, perceptuele of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zij de daaraan verbonden gevaren begrijpen. Zorg ervoor dat het brandalarm en de luchtuitlaat minstens 1,5 m bij het toestel vandaan zijn. Koel of verwarm de ruimte niet teveel als er baby's of minder validen aanwezig zijn. Zet de airconditioner niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/ OFF toets. Steek geen dingen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk, want daar bevindt zich de ventilator die zeer snel ronddraait. Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit niet aan. U kunt hierdoor letsel oplopen. Steek geen voorwerpen in de VENTILATORBEHUIZING. Hierdoor kunt u letsel oplopen en kan het toestel beschadigd raken. Zorg voor een apart stopcontact dat uitsluitend bestemd is voor elk individueel toestel en een stroomonderbreker, aardlekschakelaar of verliesstroomschakelaar ter beveiliging tegen te hoge stromen in de uitsluitend voor de apparatuur bestemde stroomleiding. Zorg voor een apart stopcontact voor elk individueel toestel; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading. Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet het toestel geaard worden. Gebruik geen snoeren waaraan veranderingen zijn aangebracht, aan elkaar gekoppelde snoeren, verlengsnoeren of snoeren die niet voldoen aan de specicaties om oververhitting en brand te voorkomen. Staak het gebruik van het product onmiddellijk wanneer er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit. (Gevaar van rook/brand/elektrische schokken) Voorbeelden van abnormaliteiten/ storingen:

• De aardlekschakelaar slaat vaak door.

• Het product start soms niet op wanneer het wordt ingeschakeld.

• De stroom valt soms uit wanneer het snoer wordt verplaatst.

• Er is een brandlucht of een abnormaal geluid terwijl het toestel in werking is.

• De behuizing is vervormd of zeer heet.

• Er lekt water uit de binnenunit.

• Het snoer of de stekker wordt zeer heet.

• De ventilatorsnelheid kan niet worden geregeld.

• Het toestel stopt gelijk nadat het wordt ingeschakeld.

• De ventilator stopt niet, ook al wordt het toestel uit gezet. Neem onmiddellijk contact op met uw dealer voor onderhoud/reparatie. Ga niet op het toestel zitten of staan. U zou er per ongeluk vanaf kunnen vallen.

• Tijdens onweer is het mogelijk dat de compressor tijdelijk stopt met werken. Dit is geen mechanische storing. Het toestel zal na een paar minuten weer normaal functioneren.• De Engelse tekst vormt het origineel van deze instructies. De andere talen zijn vertalingen van de originele instructies. Belangrijke informatie over het gebruikte koelmiddel Dit product bevat geuoreerde broeikasgassen, die onder het Kyoto-protocol vallen. Laat de gassen niet in de atmosfeer ontsnappen.Koelmiddeltype: R410AGWP-waarde (1) : 1975 (1) GWP = Aardopwarmingsvermogen (Global Warming Potential)Geregelde controles op koelmiddellekkages kunnen vereist zijn op grond van Europese of plaatselijke regelgeving. Neem contact op met uw plaatselijke dealer voor meer informatie. KENNISGEVING OI_00_038226_EU.indb 43 2014/7/10 9:08:3844 Voorzorgen in het gebruik Installatie

We raden u aan deze airconditioner op de juiste wijze te laten installeren door bevoegde installatiemonteurs conform de installatie-instructies die u bij de unit hebt ontvangen.

Controleer voor de installatie of het voltage van de stroomvoorziening in uw huis of kantoor overeenkomt met het voltage op het typeplaatje. WAARSCHUWING Vermijd de volgende locaties voor de installatie.

Plekken met rook of ontvlambare gassen. Plekken met zeer hoge temperaturen, zoals broeikassen.

Plekken met objecten die zeer veel warmte produceren. Let op:

Installeer de buitenunit niet op plekken waar er direct zout water op kan spetteren, of in de buurt van minerale bronnen met zwavelhoudende lucht. (Om de airconditioner te beschermen tegen ernstige roest.) Bedrading

Alle bedrading moet voldoen aan de lokale elektriciteitsregelgeving. (Raadpleeg uw dealer of een bevoegd elektricien voor details.)

Elke unit moet correct geaard zijn met een aardedraad of via de bedrading van de stroomtoevoer.

De bedrading dient te worden aangelegd door een bevoegd elektricien. Voorbereiding voor gebruik Schakeldestroomin5uurvooruhetapparaat wiltgaangebruiken. (Om het opwarmen mogelijk te maken.)

Laat de stroom ingeschakeld (ON) staan voor continu gebruik.

OPMERKING Trek de stekker van het netsnoer uit het stopcontact, of schakel de stroomonderbreker uit, of schakel de hoofdschakelaar uit om de airconditioner volledig los te koppelen van de netstroom als u het apparaat langere tijd niet gebruikt. Bedrijfsomstandigheden Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Temperatuurbereik buiten: Koelstand -15°C - 46°C (*DBT)

-10°C - 43°C (*DBT)*1

Verwarmingsstand -20°C - 18°C (*WBT) / -20°C - 24°C (*DBT) -15°C - 18°C (*WBT) / -15°C - 24°C (*DBT)*1 *DBT: Droge-boltemperatuur *WBT: Wet-bulb temperature, natte-boltemperatuur *1 Bij het aansluiten van een U-71PEY1E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8,

Informatie voor gebruikers over inzamelen en verwijderenvanoudeapparatuurengebruiktebatterijen

eze symbolen op de producten, verpakking en/of betekenen dat gebruikte elektrische en elektronische producten en batterijen niet gemengd mogen worden met het gewone huishoudelijke afval. Breng voor een correcte behandeling, verwerking en recycling oude producten en gebruikte batterijen naar de daartoe aangewezen inzamelingspunten in overeenstemming met de nationale regelgeving op de betreffende locatie en de Richtlijnen 2002/96/EG en 2006/66/EG. Door deze producten en batterijen op de juiste manier te verwijderen helpt u waardevolle hulpbronnen te conserveren en mogelijke negatieve invloeden op de volksgezondheid en het milieu als gevolg van onjuiste afvalverwerking te voorkomen. Voor meer informatie over het inzamelen en recyclen van oude producten en batterijen dient u contact op te nemen met uw gemeente, uw afvalverwerking of het verkooppunt waar u de items in kwestie gekocht hebt. In overeenstemming met de geldende regelgeving op uw locatie kunnen er sancties rusten op het incorrect verwijderen van dergelijk afval. Voor zakelijke gebruikers in de Europese Unie Als u elektrische en elektronische apparatuur wilt verwijderen, dient u contact op te nemen met uw dealer of leverancier voor meer informatie. [Informatieoververwijderinginandere landen, buiten de Europese Unie] Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt verwijderen, moet u contact opnemen met de plaatselijke autoriteiten en vragen hoe u dat moet doen.

Opmerking batterijsymbool (onderschrift dient alleen als voorbeeld): Dit symbool wordt mogelijk gebruikt in combinatie met een chemische aanduiding. In een dergelijk geval voldoet dit aan de eisen uit de Richtlijn met betrekking tot het chemische middel in kwestie. OI_00_038226_EU.indb 44 2014/7/10 9:08:3845

Luchtstroomrichting apLuchtuitlaat (4 plekken)Grille van de luchtinlaatBedieningspaneelOntvangerNoodknopNEDERLANDS Namen van de onderdelen Opmerkingenbijdewerking

Verwarmingsprestaties zOmdat deze airconditioner gebruik maakt van de buitenlucht voor de verwarming, zullen de verwarmingsprestaties minder worden wanneer de buitentemperatuur te laag wordt. (Vanwege het warmtepompsysteem) → Gebruik in een dergelijk geval een ander verwarmingstoestel.

Ontdooien zDit apparaat kan beginnen met ontdooien om ijs dat zich in de buitenunit heeft gevormd te smelten.

Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien). ” (STANDBY) verschijnt.

Naeenpaarminutenbeginthettoestelweerteverwarmen: De ventilator van de binnenunit zal gestopt blijven (of zeer langzaam blijven draaien) tot de warmtewisselaar van de binnenunit voldoende is opgewarmd. ” (STANDBY) wordt getoond. BINNENUNIT BUITENUNIT LuchtinlaatLuchtinlaatLuchtinlaatLuchtuitlaatLuchtuitlaatLuchtuitlaat PE1 (Type 50) PE1 (Type 71) PE1 (Type 100, 125, 140) PEY1 (Type 71) PEY1 (Type 100, 125) PEY1 (Type 140)

Het ontdooien is klaar: De ventilator van de binnenunit begint te werken. ” (STANDBY) verdwijnt.

“DRY”-stand zZodra in de ruimte de ingestelde temperatuur is bereikt, herhaalt de buitenunit automatisch de in- en uitschakelcyclus. zWanneer de buitenunit wordt uitgeschakeld, zal de ventilator van de binnenunit ook stoppen. (Om te voorkomen dat de vochtigheid in de ruimte weer stijgt.) zWanneer de kamertemperatuur waarschijnlijk het ingestelde niveau zal bereiken, wordt de ventilatorsnelheid automatisch ingesteld op “breeze” (briesje of zwak). zDe “DRY”-stand is niet mogelijk als de buitentemperatuur 15 °C of lager is.

Alsereenstroomstoringoptreedtterwijlde unitinwerkingis Wanneer de unit automatisch weer begint te werken na een tijdelijke stroomstoring, zullen dezelfde instellingen worden gebruikt als voor de stroomstoring. Optioneel Modelnr.CZ-RWSK2 Draadloze afstandsbediening Modelnr.CZ-RTC2 Draadloze timerafstandsbediening Lees de handleiding die wordt meegeleverd met de afstandsbediening.Modelnr.CZ-RTC3 Afstandsbedieningmetdraadenhogespecicaties OI_00_038226_EU.indb 45 2014/7/10 9:08:3946 Instellen van de richting van de luchtstroom

Gebruiken van de afstandsbediening metdraadenhogespecicaties Dit gedeelte wordt beschreven in de handleiding die wordt meegeleverd met de afstandsbediening met draad en hoge specicaties (CZ-RTC3). Raadpleeg met betrekking tot de afstandsbediening met timer (CZ-RTC2) de handleiding die wordt meegeleverd met model CZ- RTC2. Instellen van de beweging omhoog en omlaag van de richting van de luchtstroom Display richting luchtstroomDruk twee keer op om de FLAP te selecteren Druk op / om de gewenste richting van de luchtstroom te selecteren. STOP STOP Blad-swingbeweging Display wanneer de swingstand is stopgezet

te drukken terwijl de flap beweegt, kunt u hem stoppen op de stand die u het beste vindt. Aanbevolen verticale luchtstroomrichting

Zet het blad omlaag bij verwarmen. (Als het blad omhoog staat, kan de warme lucht de vloer niet bereiken.)

Zet het blad omhoog bij koelen. (Als het blad omlaag staat, kan er condens op de vloer druppelen.)

Ventilator en verwarming Koelen en drogen (5 niveaus) (3 niveaus) Aanbevolen Aanbevolen Vastgezet op deze positie Flap vastgezet (5 niveaus) OI_00_038226_EU.indb 46 2014/7/10 9:08:3947 NEDERLANDS Tips voor energiebesparing Let op:

Zet het blad (verticale luchtstroomblad) dat via de afstandsbediening wordt bediend nooit met uw handen in de gewenste positie. Opmerking

Wanneer de airconditioner wordt uitgeschakeld, gaat het blad automatisch naar de dichte stand.

Het blad (verticale luchtstroomblad) wordt omhoog gezet als de standby-stand voor verwarming actief is.

De swingstand begint nadat de standby-stand is afgelopen, maar zelfs in standby wordt er "Swing" aangegeven op de afstandsbediening.

Blokkeer de luchtinlaat en de uitlaat van de unit niet.(Alsdein-ofuitlatenwordengeblokkeerd, zaldeunitnietgoedkunnenwerkenenstoringen vertonen.)

Gebruik tijdens het koelen zonneschermen, luxaex of gordijnen om te voorkomen dat direct zonlicht de kamer binnenvalt.

Houd het luchtlter altijd schoon. (Bij een verstopt lter zullen de prestaties van de unit afnemen.)

Om te voorkomen dat de ge-airconditionde lucht direct ontsnapt, dient u ramen, deuren en andere openingen gesloten te houden. Instellen van de richting van de luchtstroom voor meerdere binnenunits (alleen afstandsbediening) Wanneer er meerdere binnenunits worden bediend met 1 afstandsbediening, kan de richting van de luchtstroom voor elke binnenunit afzonderlijk of voor alle binnenunits tegelijk worden ingesteld.

Wanneer de richting van de luchtstroom voorelkebinnenunitafzonderlijkwordt ingesteld

Druk op of om het UNIT NO. dat u wilt instellen te selecteren

Druk op om de gewenste luchtstroomrichting te selecteren.

Wanneer de richting van de luchtstroom voor allebinnenunitstegelijkwordtingesteld

Druk op om de gewenste luchtstroomrichting te selecteren. 1-1 1-2 1-3 1-4 1-8 OPEN CLOS

Druk op om het menu te openen.

Er kunnen maximaal 8 binnenunits worden aangesloten. bijv.) 1 buitenunit en 8 binnenunits ALL 1-1 1-2 1-3 1-4 2-1 2-4 bijv.) 2 buitenunits en 4 binnenunits ALL 1-1 1-2 1-3 1-4 1-8 Selecteer “2. FLAP” door op of te drukken. Druk vervolgens op

OI_00_038226_EU.indb 47 2014/7/10 9:08:4048 WAARSCHUWING zZorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het gaat schoonmaken. (Doet u dit niet, dan kunnen er elektrische schokken optreden of kunt u letsel oplopen omdat de ventilator snel ronddraait.) zGiet geen water op de binnenunit. (Als u dat wel doet, kunnen de interne onderdelen beschadigd raken en loopt u risico op elektrische schokken.) OPGEPAST zGebruik nooit oplosmiddelen of agressieve chemische middelen. Wrijf kunststof onderdelen ook niet schoon met zeer heet water. (Dit kan leiden tot vervorming of verkleuring.) zSommige metalen randen en bladen kunnen scherp zijn. Wees voorzichtig wanneer u deze onderdelen schoonmaakt. (Anders kunnen deze letsel opleveren.) zGebruik een stevige trap of ladder wanneer u een hoog geplaatste binnenunit schoon moet maken. zDe interne spiraal en andere onderdelen van de buitenunit moeten regelmatig worden gereinigd.• Raadpleeg uw dealer of onderhoudsservice. Onderhoud Binnenunit Probleem Oorzaak Actie De airconditioner werktniet alhoewelde stroom is ingeschakeld. Er is een stroomonderbreking (geweest) Druk op ON/OFF op de afstandsbediening.De bedieningstoets (aan/uit) staat in de uit-stand.• Als de stroomonderbreker is uitgeschakeld, moet u deze inschakelen.• Als de stroomonderbreker is doorgeslagen, raadpleegt u dan uw dealer zonder opnieuw in te schakelen.Er is een zekering gesprongen. Neem contact op met uw dealer. Onvoldoende koeling of verwarming De luchtinlaat of luchtuitlaat van de binnen- of buitenunit is verstopt door stof.Verwijder het stof.De windsnelheidsschakelaar staat op "Low".Schakel over naar "High" of "Strong".Onjuiste temperatuurinstellingenZie de "Tips voor energiebesparing". (P.47)Er komt direct zonlicht de kamer binnen in de koelstand.Er staan deuren of ramen open.Het luchtlter is verstopt. Raadpleeg uw dealer.Te veel warmtebronnen in de kamer in de koelstand.Verminder het aantal warmtebronnen en gebruik ze zo min mogelijk.Te veel personen in de kamer in de koelstand.Verlaag de temperatuurinstelling of schakel over naar "High" of "Strong". Alsuwairconditionernietcorrectfunctioneert,zelfsnadatelkitemonder “Voor u om service verzoekt” en “Oplossen van problemen” is gecontroleerd zStop de werking onmiddellijk en schakel de stroom uit. Neem vervolgens contact op met uw dealer en geef het serienummer en de aard van het probleem door. Tevens geeft u door of het inspectieteken en de letters E, F, H, L, P in combinatie met bepaalde cijfers verschijnen op het LCD-scherm van de afstandsbediening. zProbeer nooit om zelf de airconditioner te repareren, want dat zou zeer gevaarlijk voor u kunnen zijn. Voor u om service verzoekt Probeer het binnenwerk van het toestel niet zelf schoon te maken.Raadpleeg het hoofdstuk "Onderhoud en reiniging" in de handleiding. OPEN

Neem af met een zachte doek. (Gebruik een met water bevochtigde doek voor hardnekkig vuil.) OI_00_038226_EU.indb 48 2014/7/10 9:08:4149 NEDERLANDS Oplossen van problemen Probleem Oorzaak / Actie Binnenunit Lawaai Geluiden van stromend water kunnen worden gehoord tijdens of na de werking.

• Geluid van het koelmiddel dat door de unit stroomt

• Geluid van overtollig water dat via de afvoerbuis wordt afgevoerd Krakende geluiden kunnen worden gehoord tijdens of na de werking. Geluiden van uitzettende of krimpende materialen door temperatuurverandering Tijdensdewerkingkomtereenvreemde geur uit de unit.

• De geuren in huis, zoals sigarettenrook en geuren van cosmetica worden door de airconditioner opgezogen en weer uitgeblazen.

• De unit is vuil van binnen. (Neem contact op met uw dealer.) Er verzamelen zich druppels condensatie bij de luchtuitlaat bij koelen.

• Vocht uit de lucht condenseert in de koele luchtstroom en vormt druppels. Erwordtmistgevormdbijhetkoelen.

• Als de airconditioner geïnstalleerd is op een plek zoals in een restaurant, waar grote hoeveelheden vette walm kunnen voorkomen, moet de unit schoongemaakt worden omdat het binnenwerk (de warmtewisselaar) vuil geworden is. (Neem contact op met uw dealer.) Erwordtmistgevormdbijhetverwarmen.

• De unit is aan het ontdooien. De ventilator draait een tijdje door, ook al is dewerkinggestopt.

• De ventilator draait door voor een soepele werking.

• Afhankelijk van de instelling kan de ventilator ook draaien om de warmtewisselaar te drogen. Richting luchtstroom De luchtstroomrichting verandert tijdens de werking. De richting van de luchtstroom kan niet worden ingesteld. De richting van de luchtstroom kan niet worden veranderd.

• Wanneer de temperatuur van de uitgeblazen lucht erg laag is bij het verwarmen, of bij het ontdooien, wordt de horizontale luchtstroomrichting automatisch ingesteld. Het blad beweegt een paar keer nadat de richting is veranderd.

• Het blad beweegt één keer naar de standaard positie en gaat dan naar de ingestelde luchtstroomrichting. Erwordtstofuitgestoten.

• Stof dat zich heeft opgehoopt in de binnenunit wordt uitgestoten. Aanhetbeginvandewerkingophoge snelheid is het mogelijk dat de ventilator soms sneller draait dan de ingestelde snelheid. (3 tot 30 minuten)

• Dit is om de werking te controleren en om te controleren of de rotatie van de ventilatormotor binnen het gebruiksbereik ligt. Buitenunit Hetapparaatwerktniet (Wanneerdestroomonmiddellijkwordt ingeschakeld/Wanneerdewerkingwordt gestoptenonmiddellijkweerwordthervat)

• De werking begint nog even niet gedurende ongeveer de eerste 3 minuten, omdat de compressorbeveiligingsschakeling is ingeschakeld. Erklinktlawaaibijhetverwarmen.

• De unit is aan het ontdooien. Er komt stoom uit het apparaat bij het verwarmen. De ventilator blijft draaien, zelfs nadatdewerkingisgestoptmetde afstandsbediening.
