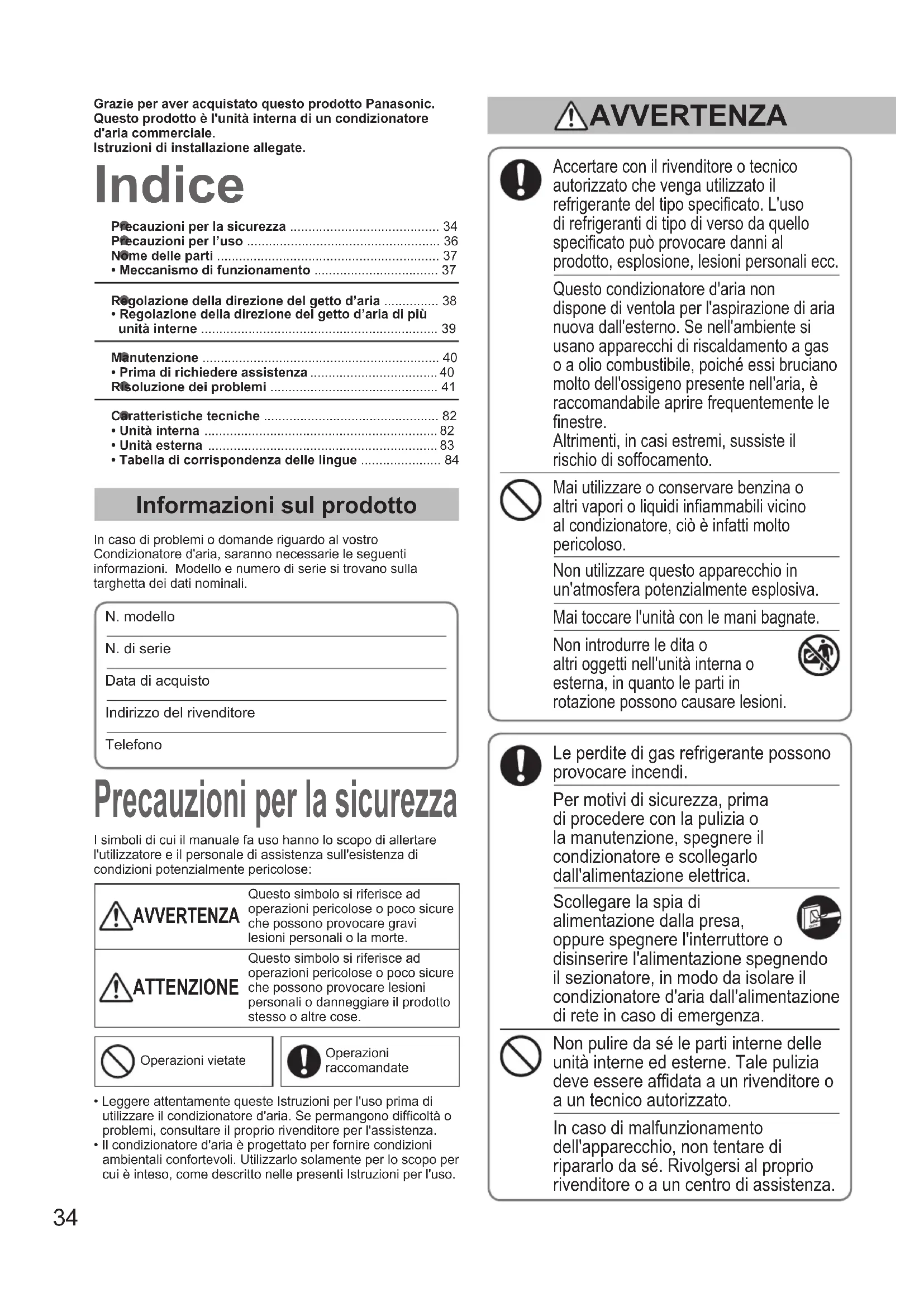

• Tabella di corrispondenza delle lingue ...................... 84 Indice Precauzioni per la sicurezza Informazioni sul prodotto In caso di problemi o domande riguardo al vostro Condizionatore d'aria, saranno necessarie le seguenti informazioni. Modello e numero di serie si trovano sulla targhetta dei dati nominali.N. modello N. di serie Data di acquistoIndirizzo del rivenditoreTelefono Accertare con il rivenditore o tecnico autorizzato che venga utilizzato il refrigerante del tipo specicato. L'uso di refrigeranti di tipo di verso da quello specicato può provocare danni al prodotto, esplosione, lesioni personali ecc. Questo condizionatore d'aria non dispone di ventola per l'aspirazione di aria nuova dall'esterno. Se nell'ambiente si usano apparecchi di riscaldamento a gas o a olio combustibile, poiché essi bruciano molto dell'ossigeno presente nell'aria, è raccomandabile aprire frequentemente le nestre. Altrimenti, in casi estremi, sussiste il rischio di soffocamento. Mai utilizzare o conservare benzina o altri vapori o liquidi inammabili vicino al condizionatore, ciò è infatti molto pericoloso. Non utilizzare questo apparecchio in un'atmosfera potenzialmente esplosiva. Mai toccare l'unità con le mani bagnate. Non introdurre le dita o altri oggetti nell'unità interna o esterna, in quanto le parti in rotazione possono causare lesioni. Le perdite di gas refrigerante possono provocare incendi. Per motivi di sicurezza, prima di procedere con la pulizia o la manutenzione, spegnere il condizionatore e scollegarlo dall'alimentazione elettrica. Scollegare la spia di alimentazione dalla presa, oppure spegnere l'interruttore o disinserire l'alimentazione spegnendo il sezionatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete in caso di emergenza. Non pulire da sé le parti interne delle unità interne ed esterne. Tale pulizia deve essere afdata a un rivenditore o a un tecnico autorizzato. In caso di malfunzionamento dell'apparecchio, non tentare di ripararlo da sé. Rivolgersi al proprio rivenditore o a un centro di assistenza. I simboli di cui il manuale fa uso hanno lo scopo di allertare l'utilizzatore e il personale di assistenza sull'esistenza di condizioni potenzialmente pericolose: AVVERTENZA Questo simbolo si riferisce ad operazioni pericolose o poco sicure che possono provocare gravi lesioni personali o la morte. ATTENZIONE Questo simbolo si riferisce ad operazioni pericolose o poco sicure che possono provocare lesioni personali o danneggiare il prodotto stesso o altre cose.Operazioni vietateOperazioni raccomandateGrazie per aver acquistato questo prodotto Panasonic.Questo prodotto è l'unità interna di un condizionatore d'aria commerciale.Istruzioni di installazione allegate.• Leggere attentamente queste Istruzioni per l'uso prima di utilizzare il condizionatore d'aria. Se permangono difcoltà o problemi, consultare il proprio rivenditore per l'assistenza.• Il condizionatore d'aria è progettato per fornire condizioni ambientali confortevoli. Utilizzarlo solamente per lo scopo per cui è inteso, come descritto nelle presenti Istruzioni per l'uso. AVVERTENZA OI_00_038226_EU.indb 34 2014/7/10 9:08:3335 ITALIANO Questo apparecchio è inteso per l'uso da parte di persone esperte o adeguatamente preparate in negozi, industrie leggere e aziende agricole, o per lì'uso commerciale da parte di persone non specializzate. Questo apparecchio può essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacità siche, sensoriali o mentali ridotte o da persone inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull’utilizzo in sicurezza e informate sui pericoli presenti. Installare il dispositivo d’allarme antincendio e l’uscita dell’aria ad almeno 1,5 metri dall’unità. Se nell'ambiente vi sono bambini o persone invalide è raccomandabile non raffreddarlo né riscaldarlo eccessivamente. Non accendete e spegnete il condizionatore d'aria dall'interruttore di rete. Usate il pulsante di funzionamento ON/OFF. Non inserite alcun oggetto nell'uscita dell'aria dell'unità esterna. Ciò è' pericoloso in quanto la ventola ruota ad alta velocità. Non toccare né la presa dell’aria né le taglienti alette d’alluminio dell'unità esterna. Ci si potrebbe infatti ferire. Non introdurre alcun corpo estraneo nel VANO DELLA VENTOLA. Ci si potrebbe infatti ferire e l’unità potrebbe danneggiarsi. Collegare ciascuna unità a una presa di corrente dedicata e nella linea esclusiva installare un sezionatore, un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD) per protezione da sovracorrente. Collegare ciascuna unità a una presa di corrente dedicata e con i conduttori ssi provvisti della possibilità di scollegare totalmente l'alimentazione mediante separazione di tutti i poli in ottemperanza ai regolamenti sui collegamenti elettrici. Per evitare i rischi derivanti da eventuali problemi di isolamento, l'unità deve essere collegata a terra. Per prevenire surriscaldamento e incendio, non utilizzare cavi modicati, cavi di giunzione, prolunghe o cavi non specicati. Al vericarsi di qualsiasi anomalia/guasto, interrompere l'utilizzo del prodotto e scollegare la spina di alimentazione o spegnere l'interruttore di alimentazione e l'interruttore automatico. (Rischio di fumo/incendio/scosse elettriche) Esempi di anomalia/guasto:

Il salvavita contro le perdite a terra salta spesso.

A volte il prodotto non si avvia quando viene acceso.

A volte l'alimentazione si disinserisce quando si muove il cavo.

Durante il funzionamento si avvertono odore di bruciato o rumori anomali.

Il corpo è deformato o troppo caldo.

L'unità interna ha perdite di acqua.

Il cavo o la spina di alimentazione diventano troppo caldi.

Non è possibile controllare la velocità della ventola.

L'unità si arresta subito dopo essere stata accesa per funzionare.

La ventola non si arresta neppure dopo aver arrestato il funzionamento. Contattare immediatamente il proprio rivenditore per la manutenzione/riparazione. Non sedere né montare sull’unità, poiché si rischierebbe di cadere. AVVERTENZA ATTENZIONE

• Occasionalmente il compressore si può arrestare durante i temporali. Non si tratta di un guasto meccanico. L'unità si rimette in funzione automaticamente dopo alcuni minuti.• Il testo in inglese corrisponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali. Informazioni importanti sul refrigerante utilizzato Il prodotto contiene gas uorurati ad effetto serra disciplinati dal Protocollo di Kyoto. Non rilasciare i gas nell'atmosfera.Tipo di refrigerante: R410AValore GWP (1) : 1975 (1) GWP = Global Warming Potential (Potenziale di Riscaldamento Globale)La legislazione europea o locale può prevedere ispezioni periodiche al ne di accertare l'assenza di perdite di refrigerante. Per ulteriori informazioni rivolgersi al proprio rivenditore. AVVISO OI_00_038226_EU.indb 35 2014/7/10 9:08:3336 Precauzioni per l’uso Installazione

Questo condizionatore d’aria deve essere installato da installatori qualicati seguendo le istruzioni di installazione fornite con l’unità.

Prima dell’installazione, accertare che la tensione di rete dell’ufcio o di casa corrisponda con quella indicata sulla targhetta di identicazione del condizionatore d’aria. AVVERTIMENTO Evitare l’installazione nei seguenti luoghi.

Luoghi con presenza di fumo o gas combustibile. Anche luoghi con temperature molto alte quali le serre.

Luoghi con presenza di apparecchiature che generano un calore eccessivo. Attenzione:

Non installare l’unità esterna dove possa essere esposta direttamente agli spruzzi d’acqua marina o a vapori solforosi nelle vicinanze di stazioni termali. (Per proteggere il condizionatore d’aria dall’eccessiva corrosione) Allacciamenti elettrici

Tutti gli allacciamenti elettrici devono essere conformi alle normative elettriche locali. (Per i dettagli, rivolgersi al proprio rivenditore o a un elettricista specializzato.)

Ciascuna unità deve essere collegata correttamente a massa, con un lo di massa (terra) o mediante il cablaggio di alimentazione.

Gli allacciamenti elettrici devono essere eseguiti da un elettricista specializzato. Preparazione alla messa in funzione Accenderel’interruttoreprincipale(direte)5 ore prima della messa in funzione. (Per il riscaldamento)

NOTA Quando non si intende utilizzare il condizionatore d’aria per un periodo di tempo prolungato, estrarre la spina di alimentazione dalla presa, oppure spegnere l’interruttore principale (di rete) o l’interruttore automatico per isolare il condizionatore dall’alimentazione di rete. Condizioni di esercizio Utilizzare questo condizionatore d’aria nei seguenti intervalli di temperature.

Intervallo di temperatura interna: Modalità di raffreddamento 14°C - 25°C (*WBT) / 18°C - 32°C (*DBT) Modalità di riscaldamento 16°C - 30°C (*DBT)

Intervallo di temperatura esterna: Modalità di raffreddamento -15°C - 46°C (*DBT)

Informazioni per gli utenti sulla raccolta e lo smaltimento di apparecchiature vecchie e batterie usate

uesti simboli sui prodotti, sugli imballaggi e/o sulla documentazione in dotazione signicano che i prodotti elettrici ed elettronici usati e le batterie non devono essere smaltiti insieme ai riuti domestici. Per il corretto trattamento, recupero e riciclo di prodotti vecchi e batterie usate, conferirli presso gli appositi centri di raccolta, in conformità con la legislazione nazionale e le Direttive 2002/96/CE e 2006/66/CE. Il corretto smaltimento di questi prodotti e delle batterie concorre a salvaguardare risorse preziose e previene potenziali effetti nocivi per la salute umana e l’ambiente causati da uno smaltimento non corretto dei riuti. Per ulteriori informazioni sulla raccolta e il riciclo di prodotti vecchi e batterie usate, rivolgersi alle autorità locali, al centro di smaltimento riuti locale o al proprio rivenditore. A seconda della legislazione nazionale, lo smaltimento incorretto di questo riuto può essere soggetto a sanzioni. Per gli utenti commerciali nell’Unione Eu- ropea Per ulteriori informazioni sullo smaltimento delle apparecchiature elettriche ed elettroniche, rivolgersi al proprio rivenditore o fornitore. [Informazioni sullo smaltimento al di fuori dell’Unione Europea] Questi simboli sono validi solo nell’Unione Europea. Per il corretto smaltimento di questi prodotti, rivolgersi alle autorità locali o al proprio rivenditore.

Nota relativa al simbolo della batteria (esempio con simbolo chimico riportato sotto il simbolo principale): Questo simbolo può venire usato insieme a un simbolo chimico. Il questo caso è conforme ai requisiti della Direttiva relativamente alla sostanza chimica in questione. OI_00_038226_EU.indb 36 2014/7/10 9:08:3437

De ettore direzione usso d’ariaUscita d'aria (4 posizioni)Griglia di aspirazione dell’ariaPannello di controlloRicevitorePulsante di emergenzaITALIANO Nome delle parti Meccanismo di funzionamento

Rendimento del riscaldamento zPoiché il condizionatore d’aria riscalda utilizzando l’aria esterna, il rendimento del riscaldamento si riduce al diminuire della temperatura esterna. (Sistema della pompa di calore) → Tal caso, utilizzare un altro apparecchio di riscaldamento.

Sbrinamento zL’apparecchio può avviare lo sbrinamento per sciogliere la brina formatasi nell’unità esterna.

Avvio dello sbrinamento: La ventola dell’unità interna si arresta (o funziona a una velocità molto bassa). → Appare “ ” (STANDBY).

Ripresa del riscaldamento dopo alcuni minuti La ventola dell’unità interna rimane ferma (o funziona a una velocità molto bassa) nché la serpentina dello scambiatore di calore dell’unità interna non si riscalda a suf cienza. → È visualizzato “” (STANDBY).

Sbrinamento completato: La ventola dell’unità interna riprende a funzionare. → Scompare “ ” (STANDBY).

Deumidicazione(DRY) zUna volta che la temperatura del locale raggiunge il livello impostato, l’unità esterna ripete automaticamente il ciclo di accensione e spegnimento. zAllo spegnimento dell’unità esterna, si arresta anche la ventola dell’unità interna. (Evitare che l’umidità nel locale aumenti nuovamente) zQuando la temperatura ambiente raggiunge il livello impostato, la velocità della ventola viene impostata automaticamente su “brezza” (ventilazione leggera). zLa Deumidi cazione “DRY” non è possibile se la temperatura esterna è pari o inferiore a 15°C.

Mancanza di corrente durante il funzionamento dell’unità Quando l’unità riprende automaticamente il funzionamento dopo una temporanea mancanza di corrente, mantiene le stesse impostazioni che aveva prima dell’interruzione. Opzionale Model No.CZ-RWSK2 Telecomandosenzali No. modelloCZ-RTC2 Unità di telecomando del timer Leggere le Istruzioni per l’uso fornite con il telecomando.No. modelloCZ-RTC3 Telecomando cablato di alto livello OI_00_038226_EU.indb 37 2014/7/10 9:08:3538 Regolazione della direzione del getto d’aria

Uso del telecomando cablato di alto livello Questa sezione è descritta nel manuale di istruzioni fornito con il telecomando cablato di alto livello (CZ-RTC3). Per il telecomando time (CZ-RTC2), fare riferimento alle Istruzioni per l’uso fornite con il modello CZ-RTC2. Regolazione del movimento verticale della direzione del getto d’aria Indicazione della direzione del getto d’ariaPremere due volte per selezionare FLAP. Premere / per selezionare la direzione del getto d’aria desiderata. STOP STOP Oscillazione del deettore Indicazione all’arresto dell’oscillazione

durante l’oscillazione, è possibile bloccare il deflettore nella posizione desiderata. Direzioneverticaledelussod’ariaconsigliata

Rivolgere il deettore verso il basso per il riscaldamento. (Se è rivolto verso l’alto, l’aria calda non può raggiungere il pavimento.)

Rivolgere il deettore verso l’alto per il raffreddamento. (Se è rivolto verso il basso, la condensa può gocciolare sul pavimento.)

Ventola e riscaldamento Raffreddamento e deumidicazione (5 livelli) (3 livelli) Consigliato Consigliato Fisso in questa posizione Deettore sso (5 livelli) OI_00_038226_EU.indb 38 2014/7/10 9:08:3539 ITALIANO Suggerimenti per risparmiare energia Attenzione:

Mai usare le mani per muovere il deettore (deettore del getto d’aria verticale) controllato tramite il telecomando. Nota

Quando si spegne il condizionatore d’aria, il deettore si muove automaticamente in direzione di chiusura.

Il deettore (deettore del getto d’aria verticale) viene rivolto verso l’alto mentre è in stand-by per il riscaldamento.

L’oscillazione inizia al termine dello stand-by, ma sul telecomando viene indicata "Swing" anche durante lo stand- by.

Non ostruire la presa d’aria e l’uscita d’aria dell’unità. (In caso di ostruzione, l’unità non funziona correttamente e può subire dei danni.)

Durante il raffreddamento, utilizzare parasole, persiane o tende per impedire l’ingresso della luce solare diretta nel locale.

Mantenere sempre pulito il ltro dell’aria. (Un ltro ostruito compromette il rendimento dell’unità.)

• “Manutenzione” (P. 40)

Per evitare la dispersione all’esterno dell’aria condizionata, tenere chiuse nestre, porte ed altre aperture. Regolazione della direzione del getto d’aria di più unità interne (solo telecomando) Quando si controllano più unità interne con un unico telecomando, la direzione del getto d’aria può essere regolata individualmente per ciascuna unità interna o simultaneamente per tutte unità.

Impostazione individuale della direzione del getto d’aria per ciascuna unità interna

Premere o per selezionare UNIT NO. (n. unità) per la regolazione.

Premere o per selezionare la direzione desiderata del getto d’aria.

Impostazione simultanea della direzione del getto d’aria di tutte le unità interna

Premere o per selezionare ALL

Premere o per selezionare la direzione desiderata del getto d’aria. 1-1 1-2 1-3 1-4 1-8 OPEN CLOS

Premere per visualizzare il menu.

È possibile collegare un massimo di 8 unità interne. es.) 1 unità esterna e 8 unità interne ALL 1-1 1-2 1-3 1-4 2-1 2-4 es.) 2 unità esterne e 4 unità interne ALL 1-1 1-2 1-3 1-4 1-8 Selezionare “2. FLAP” premendo o . Quindi premere

OI_00_038226_EU.indb 39 2014/7/10 9:08:3640 AVVERTIMENTO zPer motivi di sicurezza, assicurarsi di spegnere il condizionatore e di staccare la spina dalla presa di alimentazione prima di procedere con le operazioni di pulizia. (In caso contrario sussiste il pericolo di scosse elettriche o di lesioni, in quanto la ventola ruota ad alta velocità.) zNon versare acqua sull’unità interna. (Ciò può danneggiare i componenti interni e comportare il pericolo di scosse elettriche.) PRECAUZIONE zMai utilizzare solventi o sostanze chimiche aggressive. Non pulire i componenti in plastica con acqua molto calda. (Ciò può provocare deformazioni o alterare il colore.) zAlcuni bordi metallici e le alette sono taglienti. Prestare la dovuta attenzione nel pulire tali parti. (C’è il pericolo di ferirsi.) zPer pulire un’unità interna installata in alto, salire su una sedia o una scala stabile. zLa serpentina interna e gli altri componenti dell’unità esterna devono essere puliti regolarmente.• Rivolgersi al proprio rivenditore o centro di assistenza. Manutenzione Unità interna Sintomo Causa Soluzione Il condizionatore d’aria non funziona nonostante sia acceso. Mancanza di corrente (in corso o terminata)Premere il pulsante di accensione ON/OFF del telecomando.Il pulsante di accensione (alimentazione) è spento (nella posizione OFF).• Se l’interruttore automatico è su OFF, portarlo su ON.• Se l’interruttore automatico è scattato, rivolgersi al proprio rivenditore prima di riaccendere l’apparecchio.Il fusibile si è bruciato. Rivolgersi al proprio rivenditore. Il rendimento del raffreddamento o del riscaldamento non sono soddisfacenti Le prese di aspirazione o di uscita dell’aria delle unità interne ed esterne sono ostruite da polvere.Rimuovere la polvere.La ventilazione è impostata su “Bassa”. Impostarla su “Alta” o “Forte”.La temperatura non è impostata correttamente Vedere “Suggerimenti per risparmiare energia”. (P. 39)Il locale è esposto alla luce solare diretta nella modalità di raffreddamento.Vi sono porte o nestre aperte.Il ltro dell’aria è ostruito. Rivolgersi al proprio rivenditore.In modalità di raffreddamento, nel locale sono presenti troppe sorgenti di calore.Ridurre velocemente al minimo possibile le sorgenti di calore.In modalità di raffreddamento, nel locale sono presenti troppe persone.Ridurre la temperatura impostata o impostare la forza di ventilazione su “Alta” o “Forte”. Se il condizionatore d’aria continua a non funzionare correttamente dopo aver eseguito tutti i controlli indicati in “Prima di rivolgersi al servizio di assistenza” e “Risoluzione dei problemi” Arrestare immediatamente il funzionamento e spegnere l’apparecchio. Contattare il rivenditore e comunicargli il numero di serie e il sintomo. Comunicare al rivenditore anche se sul display del telecomando appaiono il simbolo e le lettere E, F, H, L, P abbinate a numeri. zNon tentare mai di riparare il condizionatore da sé, poiché ciò è molto pericoloso. Prima di rivolgersi al servizio di assistenza Non tentare di pulire da sé l’interno dell’unità.Fare riferimento alla sezione “Cura e pulizia” delle Istruzioni per l’installazione. OPEN

Pulire con un panno morbido. (Se c’è molto sporco, usare un panno inumidito con acqua.) OI_00_038226_EU.indb 40 2014/7/10 9:08:3641 ITALIANO Risoluzione dei problemi Sintomo Causa / Soluzione Unità interna Rumore Si avverte un suono di scorrimento d’acqua durante e dopo il funzionamento del condizionatore.

• Suono prodotto dal liquido refrigerante che scorre all’interno dell’unità

• Suono prodotto dall’acqua di scarico nel tubo di scarico Si avverte un crepitio durante il funzionamento e all’arresto del condizionatore. Suono prodotto dalle variazioni di temperatura delle varie parti Durante il funzionamento del condizionato- re, l’aria di scarico è maleodorante.

• È l’odore emanato dai componenti dell’unità interna o dall’odore di sigarette e/o prodotti cosmetici accumulatosi nell’unità.

• L’interno dell’unità è sporco. (Rivolgersi al proprio rivenditore.) Durante il raffreddamento, gocce d’acqua si accumulano nei pressi dell’uscita dell’aria.

• L’umidità interna del locale viene raffreddata dal getto d’aria freddo e si accumula sotto forma di condensa. Durante il raffreddamento si forma nebbia.

• Se il condizionatore d’aria è installato in ambienti con la presenza di grandi quantità di nebbia d’olio, quali i ristoranti, è necessaria la pulizia perché l’interno dell’unità (lo scambiatore di calore) è sporco. (Rivolgersi al proprio rivenditore.) Durante il riscaldamento si forma nebbia.

• È in corso lo sbrinamento. La ventola continua a ruotare per un po’ anche dopo l’arresto del condizionatore.

• La rotazione della ventola rende il funzionamento uniforme.

• A seconda dell’impostazione, la ventola potrebbe ruotare per asciugare lo scambiatore di calore. Direzione del getto d’aria La direzione del getto d’aria cambia durante il funzionamento. Non è possibile regolare la direzione del getto d’aria. Non è possibile cambiare la direzione del getto d’aria.

• Quando la temperatura dell’aria di scarico è bassa durante il riscaldamento, oppure durante la sbrinatura, il condizionatore rende automaticamente orizzontale il getto d’aria. Il deettore si muove più volte dopo il cambio di direzione.

• Il deettore si porta una volta nella posizione standard, e quindi torna alla direzione del getto d’aria impostata. Viene scaricata polvere.

• Viene scaricata la polvere accumulatasi all’interno dell’unità interna. Durante il funzionamento iniziale ad alta velocità, la ventola a volte potrebbe ruotare più velocemente della velocità impostata. (per un periodo di tempo compreso tra 3 a 30 minuti)

• Questo serve al controllo del funzionamento, per vericare se la rotazione del motore della ventola rientri o meno nell’intervallo previsto. Unità esterna L’unità non funziona (Subito dopo l’accensione / Subito dopo l’arresto e la ripresa del funzionamento)

• Il condizionatore non si accende per circa 3 minuti a causa dell’attivazione del circuito di protezione del compressore. Rumore durante il riscaldamento.

• È in corso lo sbrinamento. Durante il riscaldamento fuoriesce vapore. La ventola continua a ruotare anche dopo aver arrestato il condizionatore con il telecomando.
