GEBRUIKSAANWIJZING USBC Metal Nano Docking Station i-TEC

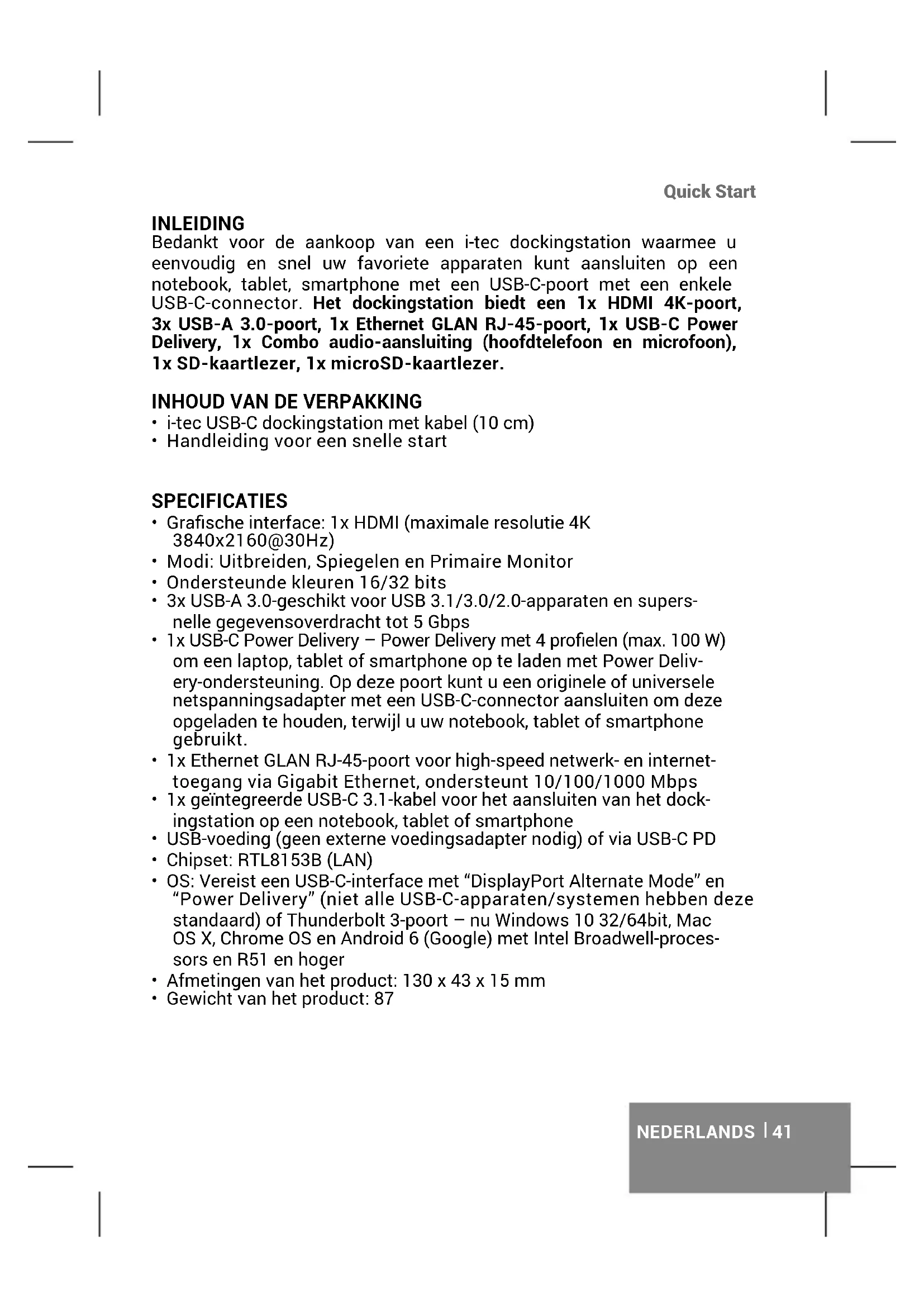

NEDERLANDS INLEIDING Bedankt voor de aankoop van een i-tec dockingstation waarmee u eenvoudig en snel uw favoriete apparaten kunt aansluiten op een notebook, tablet, smartphone met een USB-C-poort met een enkele USB-C-connector. Het dockingstation biedt een 1x HDMI 4K-poort, 3x USB-A 3.0-poort, 1x Ethernet GLAN RJ-45-poort, 1x USB-C Power Delivery, 1x Combo audio-aansluiting (hoofdtelefoon en microfoon), 1x SD-kaartlezer, 1x microSD-kaartlezer.

INHOUD VAN DE VERPAKKING

• i-tec USB-C dockingstation met kabel (10 cm)

• Handleiding voor een snelle start SPECIFICATIES

• Ondersteunde kleuren 16/32 bits

• 3x USB-A 3.0-geschikt voor USB 3.1/3.0/2.0-apparaten en supers- nelle gegevensoverdracht tot 5 Gbps

• 1x USB-C Power Delivery – Power Delivery met 4 proelen (max. 100 W) om een laptop, tablet of smartphone op te laden met Power Deliv- ery-ondersteuning. Op deze poort kunt u een originele of universele netspanningsadapter met een USB-C-connector aansluiten om deze opgeladen te houden, terwijl u uw notebook, tablet of smartphone gebruikt.

• 1x Ethernet GLAN RJ-45-poort voor high-speed netwerk- en internet- toegang via Gigabit Ethernet, ondersteunt 10/100/1000 Mbps

• 1x geïntegreerde USB-C 3.1-kabel voor het aansluiten van het dock- ingstation op een notebook, tablet of smartphone

• USB-voeding (geen externe voedingsadapter nodig) of via USB-C PD

• Chipset: RTL8153B (LAN)

• OS: Vereist een USB-C-interface met “DisplayPort Alternate Mode” en “Power Delivery” (niet alle USB-C-apparaten/systemen hebben deze standaard) of Thunderbolt 3-poort – nu Windows 10 32/64bit, Mac OS X, Chrome OS en Android 6 (Google) met Intel Broadwell-proces- sors en R51 en hoger

• Afmetingen van het product: 130 x 43 x 15 mm

• Gewicht van het product: 8742

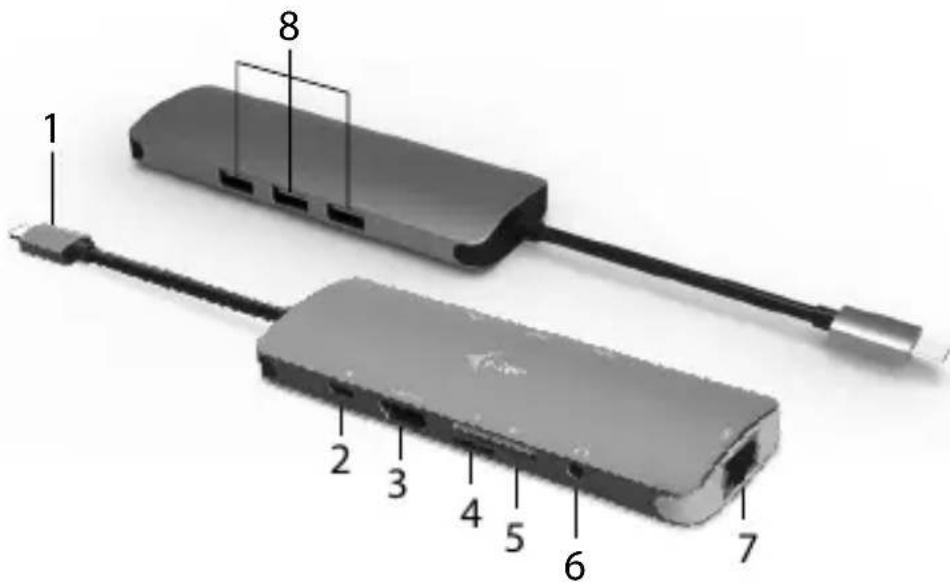

Geïntegreerde kabel met USB-C-connector

USB-C Power Delivery-poort - voor het opladen van uw laptop, tablet of smartphone met Power Delivery-ondersteuning. Op deze poort kunt u een originele of universele netspanningsadapter met een USB-C-connector aansluiten, zodat uw notebook, tablet of smartphone voortdurend opgeladen worden tijdens het gebruik. Als u de USB-C-adapter loskoppelt, wordt het dockingstation opnieuw gestart en worden alle aangesloten apparaten losgekoppeld en weer aangesloten.

Ethernet GLAN RJ-45-poort – voor verbinding met Ethernet/router/ switch/HUB en internet

3x USB 3.0-uitgangspoort voor de aansluiting van USB-apparatuur SYSTEEMVEREISTEN Hardwarevereisten: een notebook, tablet, smartphone met Windows, Mac of Google met een gratis USB-C-poort met ondersteuning voor “DisplayPort Alternate Mode”, “Power Delivery” (niet alle USB-C apparaten/systemen hebben deze standaard) of Thunderbolt 3-poort Besturingssysteem: Windows 10 32/64bit, Mac OS X, Google (Chrome OS en Android 6 en hoger) met de nieuwste updates NEDERLANDS

DRIVERS INSTALLEREN Windows 10 32/64bit: Na aansluiting worden de stuurprogramma’s van het dockingstation automatisch vanuit het systeem geïnstalleerd. Zorg ervoor dat u vóór de installatie beschikt over de nieuwste stuurprogramma’s voor uw apparaat en dat de geïnstalleerde BIOS op uw systeem is bijgewerkt. Mac OS X: De installatie van stuurprogramma’s in Mac OS X verloopt automatisch. Zorg ervoor dat u vóór de installatie beschikt over de nieuwste stuurprogramma’s voor uw apparaat en dat de geïnstalleerde BIOS op uw systeem is bijgewerkt.

DE HDMI-MONITOR AANSLUITEN

Het dockingstation is uitgerust met een 1 x HDMI 4K Ultra HD-poort om een externe monitor of projector aan te sluiten met een HDMI-interface. U kunt moderne plasma- of LCD-schermen en tv’s gebruiken als weergaveapparaten. De grasche chip, het “hart” van het dockingstation, ondersteunt een maximale resolutie van 4K van 3840x2160@30Hz. Gebruik een HDMI-kabel van hoge kwaliteit om de monitor met het dockingstation te verbinden. Tijdens de installatie van een optionele monitor kan het scherm van uw notebook, Mac, tablet of pc knipperen. Dat is de standaardstatus.

VERBINDING MET HET LAN-NETWERK

De GLAN RJ-45-poort die u gebruikt om verbinding te maken met een Ethernet-netwerk met een router/switch en internet, ondersteunt 10/100/1000 Mbps.

APPRATUUR VIA USB VERBINDEN

U kunt USB-A 3.0-poorten gebruiken om een toetsenbord, muis, extern station, printer en andere randapparatuur aan te sluiten, of ze gebruiken om een HUB aan te sluiten om meer vrije USB-poorten te krijgen. OPLADEN Het dockingstation ondersteunt het opladen van aangesloten USB mobiele apparaten zoals smartphones, e-book readers, multimediaspelers, navigatie en tablets. U hoeft de op te laden apparaten alleen maar met de originele kabel op de USB-poort van de dockingstation aan te sluiten. Als het apparaat niet wordt opgeladen, sluit dan de originele USB-C-voedingsadapter aan op de USB-C Power Delivery-poort van het dockingstation. NEDERLANDS44

HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels of Windows 10-apparaten met een USB-C-poort met voeding tot 100 W. Het dockingstation biedt een USB-C Power Delivery, die bestemd is om een aangesloten “moeder”-apparaat van stroom te voorzien met behulp van de originele voedingsadapter en om apparaten op te laden die via USB-poorten zijn aangesloten. Belangrijk: Als u de USB-C-adapter loskoppelt, wordt het dockingsta- tion opnieuw gestart en worden alle aangesloten apparaten losgekop- peld en weer aangesloten. VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK VAN HET DOCKING STATION

• Stel het product niet bloot aan externe temperaturen en luchtvochtigheid.

• Gebruik het product op vlakke ondergrond – u voorkomt op die manier dat het product wegglijdt en op de grond valt.

• Bewaar de drivers en de handleiding voor event. later gebruik. In samenwerking met de serviceafdeling:

• Controleer de functionaliteit na het vallen van het product in water of op de grond.

• Controleer de functionaliteit als het product barsten vertoont.

• Reclameer dit product als het niet werkt in overeenstemming met de handleiding. VEELGESTELDE VRAGEN Beschikbaar op onze website www.i-tec.cz/nl/ op het tabblad “FAQ” bij dit product. NEDERLANDS|
