Typ produktu	Dokovacia stanica USB-C
Značka	i-TEC
Model	USBC Metal Nano Docking Station (4K HDMI LAN + Power Delivery)
Rozmery	130 x 43 x 15 mm
Hmotnosť	87 g
Materiál	Kov
Napájanie	USB zbernica (bez externého adaptéra) alebo cez USB-C Power Delivery (max. 100W)
Video porty	1 x HDMI 4K Ultra HD (3840 x 2160 / 30 Hz)
USB porty	3 x USB-A 3.0 (až 5 Gbps), 1 x USB-C Power Delivery
Sieťový port	1 x Ethernet GLAN RJ-45 (10/100/1000 Mbps)
Audio port	1 x Kombinovaný audio jack 3.5 mm (slúchadlá + mikrofón, 2.1 CH)
Čítačka kariet	1 x SD, 1 x microSD
Vrátane kábla	USB-C 3.1 kábel (10 cm)
LAN chipset	RTL8153B
Kompatibilné operačné systémy	Windows 10 (32/64 bit), Mac OS X, Chrome OS, Android 6+ (vyžaduje USB-C s DisplayPort Alt Mode alebo Thunderbolt 3)
Hlavné funkcie	Pripojenie externého monitora (HDMI 4K), Gigabit Ethernet sieť, USB 3.0 porty, nabíjanie Power Delivery (max. 100W), čítačka kariet SD/microSD, kombinovaný audio
Údržba a čistenie	Nevystavujte extrémnym teplotám ani vlhkosti. Používajte na rovnom povrchu, aby ste predišli pádu. Čistite suchou handričkou.
Bezpečnosť	Uschovajte návod na použitie. V prípade pádu alebo poškodenia kontaktujte popredajný servis.
Náhradné diely a opraviteľnosť	Dodávaný USB-C kábel je jediná odnímateľná časť. V prípade akejkoľvek opravy kontaktujte podporu i-TEC.
Všeobecné informácie	Kompaktná kovová dokovacia stanica; napájanie cez zbernicu alebo PD; kompatibilná so zariadeniami USB-C podporujúcimi DisplayPort Alt Mode alebo Thunderbolt 3.

Často kladené otázky - USBC Metal Nano Docking Station i-TEC

Aké zariadenia sú kompatibilné s dokovacou stanicou i-TEC USBC Metal Nano?

Stanica je kompatibilná s notebookmi, tabletmi a smartfónmi vybavenými portom USB-C podporujúcim DisplayPort Alternate Mode alebo port Thunderbolt 3. Funguje pod Windows 10, Mac OS X, Chrome OS a Android 6 alebo vyšším.

Akú maximálnu rozlíšenie môžem dosiahnuť cez port HDMI?

Port HDMI podporuje rozlíšenie 4K Ultra HD až do 3840 x 2160 pri 30 Hz. Uistite sa, že používate kvalitný HDMI kábel.

Ako používať funkciu nabíjania Power Delivery (PD)?

Pripojte svoj USB-C sieťový adaptér (až 100 W) do portu USB-C PD na stanici. To umožňuje nabíjať váš notebook pri súčasnom používaní ostatných portov. Poznámka: Odpojenie PD adaptéra reštartuje stanicu a znovu pripojí všetky periférie.

Môžem pripojiť externý monitor cez HDMI a súčasne používať Ethernet?

Áno, stanica umožňuje súčasne používať port HDMI pre externé zobrazenie a port Ethernet GLAN RJ-45 pre sieťové pripojenie Gigabit (10/100/1000 Mbps).

Sú porty USB-A 3.0 kompatibilné s USB 2.0 zariadeniami?

Áno, porty USB-A 3.0 sú spätne kompatibilné s USB 2.0 a USB 1.1 zariadeniami. Poskytujú prenosovú rýchlosť až 5 Gbps s USB 3.0 zariadeniami.

Ako pripojiť slúchadlá alebo mikrofón na stanicu?

Použite port Kombinovaný audio jack 3.5 mm na pripojenie slúchadiel so zabudovaným mikrofónom (štandard CTIA). Pre samostatný mikrofón sa uistite, že vaše slúchadlá sú kompatibilné s combo.

Aké typy pamäťových kariet sú podporované čítačkami?

Stanica má čítačku pre SD karty a ďalšiu pre microSD karty. Umožňujú čítanie a zápis na väčšinu štandardných pamäťových kariet.

Prečo obrazovka môjho počítača bliká pri nastavovaní externého monitora?

Dočasné blikanie je normálne pri konfigurácii externého monitora cez stanicu. Je to súčasť inicializačného procesu. Ak problém pretrváva, skontrolujte pripojenie HDMI kábla a nastavenia zobrazenia.

Musím nainštalovať ovládač na používanie dokovacej stanice?

Na väčšine systémov (Windows 10, Mac OS X, Chrome OS, Android) nie je potrebný žiadny dodatočný ovládač. Stanica je automaticky rozpoznaná. Pre pokročilé funkcie si môžete stiahnuť ovládače z webovej stránky i-TEC.

Čo robiť, ak dokovacia stanica nefunguje po odpojení PD adaptéra?

Je normálne, že stanica reštartuje, keď odpojíte PD adaptér. Počkajte niekoľko sekúnd, kým sa resetuje. Ak sa periférie znovu nepripoja, odpojte a znova pripojte USB-C kábel stanice k počítaču.

NÁVOD NA OBSLUHU USBC Metal Nano Docking Station i-TEC

Hardvérové požiadavky: Vyžaduje USB-C rozhranie s podporou „DisplayPort Alternate Mode“ a „Power Delivery“ (nie všetky zariadenia / systémy s rozhraním USB-C majú tento štandard) alebo Thunderbolt 3 port.

Operačný systém: Windows 10 32/64-bit, Mac OS X, Google (Chrome OS a Android 6 a vyšší) s najnovšími aktualizáciami.

INŠTALÁCIA OVLÁDAČOV

Windows 10 32/64-bit: Po pripojení sa ovládače pre dokovaciu stanicu inštalujú automaticky zo systému. Pred samotnou inštaláciou sa uistite, že máte v systéme nainštalované najnovšie ovládače pre vaše zariadenie a aktualizovaný BIOS.

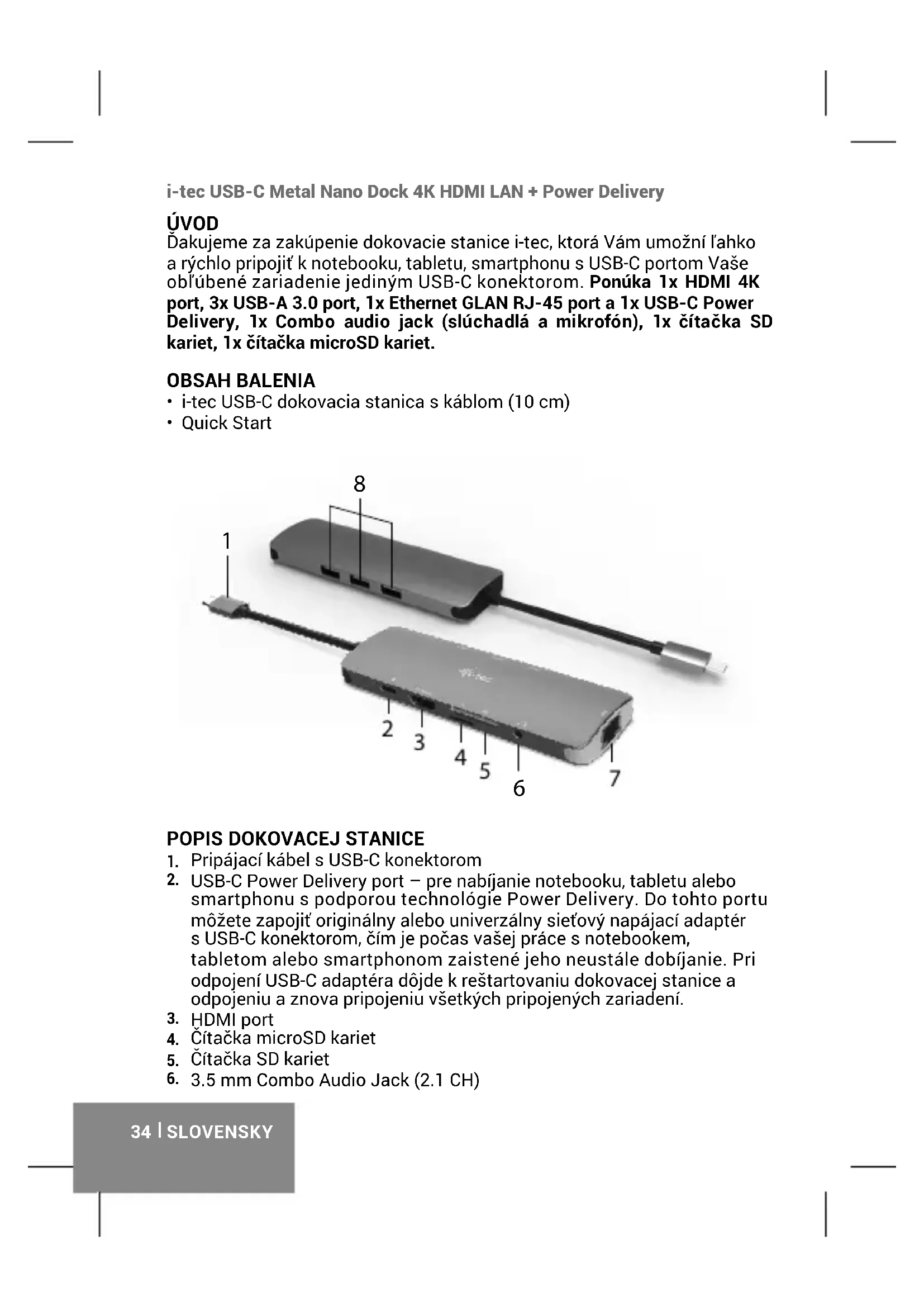

i-tec USB-C Metal Nano Dock 4K HDMI LAN + Power Delivery

Mac OS X: Inštalácia ovládačov v Mac OS X je automatická. Pred samotnou inštaláciou sa uistite, že máte v Macu nainštalované najnovšie OS pre vaše zariadenie.

PRIPOJENIE HDMI MONITORA

Dokovacia stanica je vybavená 1x HDMI 4K Ultra HD portom pre pripojenie externého monitora alebo projektora s HDMI rozhraním. Ako zobrazovacie zariadenie môžete využiť moderné plazmové alebo LCD monitory a televízory. Grafický čip, ktorý je „srdcom“ adaptéra, podporuje až 4K rozlíšenie 3840x2160/30Hz. Pre pripojenie monitora k dokovacej stanici použite kvalitné HDMI kábel. Počas inštalácie prídavného monitora môže obrazovka notebooku, Macu, tabletu alebo PC preblikávať, čo je štandardný stav.

PRIPOJENIE DO LAN SIETE

GLAN RJ-45 port využijete pre pripojenie do Ethernet siete k routeru / switchu a k internetu, podporuje rýchlosti 10 / 100 / 1000 Mbps.

PRIPOJENIE USB ZARIADENÍ

USB-A 3.0 porty využijete na pripojenie klávesnice, myši, externého disku, tlačiarne a ďalších periférií alebo ich môžete využiť na pripojenie HUBu, čím získate ďalšie voľné USB porty.

NABÍJANIE

Dokovacia stanica podporuje nabíjanie pripojených USB mobilných zariadení, ako sú smartfóny, čítačky e-kníh, multimediálne prehrávače, navigácie a tablety. Nabíjané zariadenie stačí pripojiť originálnym káblom k USB portu dokovacej stanice. V prípade, že sa zariadenie nenabíja, potom pripojte originálny USB-C napájací adaptér do USB-C Power Delivery portu dokovacej stanice.

NABÍJANIE CEZ POWER DELIVERY

HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels alebo Windows 10 zariadenie s USB-C portom podporujúcim power delivery so zdrojom do 100W.

Dokovacia stanica ponúka USB-C Power Delivery / Dátový port, ktorý je určený pre napájanie pripojeného „materského“ zariadenia pomocou originálneho sieťového adaptéra a pre nabíjanie zariadení pripojených cez USB porty. Pokiaľ nepotrebujete nabíjať vaše zariadenie pomocou Power Delivery, môžete tento port využiť pre prenos dát.

• Nevystavujte extrémnym teplotám a vlhkosti vzduchu.
• Používajte zariadenie na plochých podložkách - vyvarujete sa tým skĺznutiu a pádu na zem.
• Uschovajte manuál pre neskoršie možné použitie.

Toto zariadenie je označené vyššie uvedeným recyklačným symbolom. To znamená, že na konci doby životnosti zariadenia musíte zaistiť, aby bolo uložené oddelene na zbernom mieste, zriadenom pre tento účel a nie na miestach určených pre ukladanie bežného netriedeného komunálneho odpadu. Prispejete tak k zlepšeniu životného prostredia nás všetkých. (Iba pre Európsku úniu)
