USBC Metal Nano Docking Station - Dock station i-TEC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di docking USB-C
Marca	i-TEC
Modello	USBC Metal Nano Docking Station (4K HDMI LAN + Power Delivery)
Dimensioni	130 x 43 x 15 mm
Peso	87 g
Materiale	Metallo
Alimentazione	Bus USB (senza adattatore esterno) o tramite USB-C Power Delivery (max. 100W)
Porte video	1 x HDMI 4K Ultra HD (3840 x 2160 / 30 Hz)
Porte USB	3 x USB-A 3.0 (fino a 5 Gbps), 1 x USB-C Power Delivery
Porta di rete	1 x Ethernet GLAN RJ-45 (10/100/1000 Mbps)
Porta audio	1 x Combo audio jack 3.5 mm (cuffie + microfono, 2.1 CH)
Lettore di schede	1 x SD, 1 x microSD
Cavo incluso	Cavo USB-C 3.1 (10 cm)
Chipset LAN	RTL8153B
Sistemi operativi compatibili	Windows 10 (32/64 bit), Mac OS X, Chrome OS, Android 6+ (richiede USB-C con DisplayPort Alt Mode o Thunderbolt 3)
Funzioni principali	Connessione schermo esterno (HDMI 4K), rete Gigabit Ethernet, porte USB 3.0, ricarica Power Delivery (max. 100W), lettore di schede SD/microSD, audio combo
Manutenzione e pulizia	Non esporre a temperature estreme né all'umidità. Utilizzare su una superficie piana per evitare cadute. Pulire con un panno asciutto.
Sicurezza	Conservare il manuale di istruzioni. In caso di caduta o deterioramento, contattare il servizio post-vendita.
Pezzi di ricambio e riparabilità	Il cavo USB-C incluso è l'unico pezzo rimovibile. Per qualsiasi riparazione, contattare il supporto i-TEC.
Informazioni generali	Stazione di docking compatta in metallo; alimentazione tramite bus o PD; compatibile con dispositivi USB-C che supportano DisplayPort Alt Mode o Thunderbolt 3.

Domande frequenti - USBC Metal Nano Docking Station i-TEC

Quali dispositivi sono compatibili con la stazione di docking i-TEC USBC Metal Nano?

La stazione è compatibile con laptop, tablet e smartphone dotati di porta USB-C che supporta DisplayPort Alternate Mode o una porta Thunderbolt 3. Funziona con Windows 10, Mac OS X, Chrome OS e Android 6 o successivi.

Quale risoluzione massima posso ottenere tramite la porta HDMI?

La porta HDMI supporta una risoluzione 4K Ultra HD fino a 3840 x 2160 a 30 Hz. Assicurati di utilizzare un cavo HDMI di alta qualità.

Come utilizzare la funzione di ricarica Power Delivery (PD)?

Collega il tuo adattatore di alimentazione USB-C (fino a 100 W) alla porta USB-C PD della stazione. Ciò consente di ricaricare il tuo laptop mentre usi le altre porte. Nota: scollegare l'adattatore PD riavvia la stazione e riconnette tutti i dispositivi.

Posso collegare un monitor esterno tramite HDMI e utilizzare la rete Ethernet contemporaneamente?

Sì, la stazione consente di utilizzare simultaneamente la porta HDMI per il display esterno e la porta Ethernet GLAN RJ-45 per una connessione di rete Gigabit (10/100/1000 Mbps).

Le porte USB-A 3.0 sono compatibili con dispositivi USB 2.0?

Sì, le porte USB-A 3.0 sono retrocompatibili con dispositivi USB 2.0 e USB 1.1. Offrono una velocità di trasferimento fino a 5 Gbps con dispositivi USB 3.0.

Come collegare cuffie o microfono alla stazione?

Utilizza la porta Combo audio jack 3.5 mm per collegare cuffie con microfono integrato (standard CTIA). Per un microfono separato, assicurati che le tue cuffie siano compatibili combo.

Quali tipi di schede di memoria sono supportati dai lettori?

La stazione dispone di un lettore per schede SD e uno per schede microSD. Consentono di leggere e scrivere sulla maggior parte delle schede di memoria standard.

Perché lo schermo del mio computer lampeggia durante l'installazione dello schermo esterno?

Un lampeggiamento temporaneo è normale durante la configurazione di un monitor esterno tramite la stazione. Fa parte del processo di inizializzazione. Se il problema persiste, controlla la connessione del cavo HDMI e le impostazioni di visualizzazione.

Devo installare un driver per utilizzare la stazione di docking?

Sulla maggior parte dei sistemi (Windows 10, Mac OS X, Chrome OS, Android), non è necessario alcun driver aggiuntivo. La stazione viene riconosciuta automaticamente. Per funzionalità avanzate, puoi scaricare driver dal sito i-TEC.

Cosa fare se la stazione di docking non funziona dopo aver scollegato l'adattatore PD?

È normale che la stazione si riavvii quando si scollega l'adattatore PD. Attendere qualche secondo per la reinizializzazione. Se i dispositivi non si riconnettono, scollega e ricollega il cavo USB-C della stazione al computer.

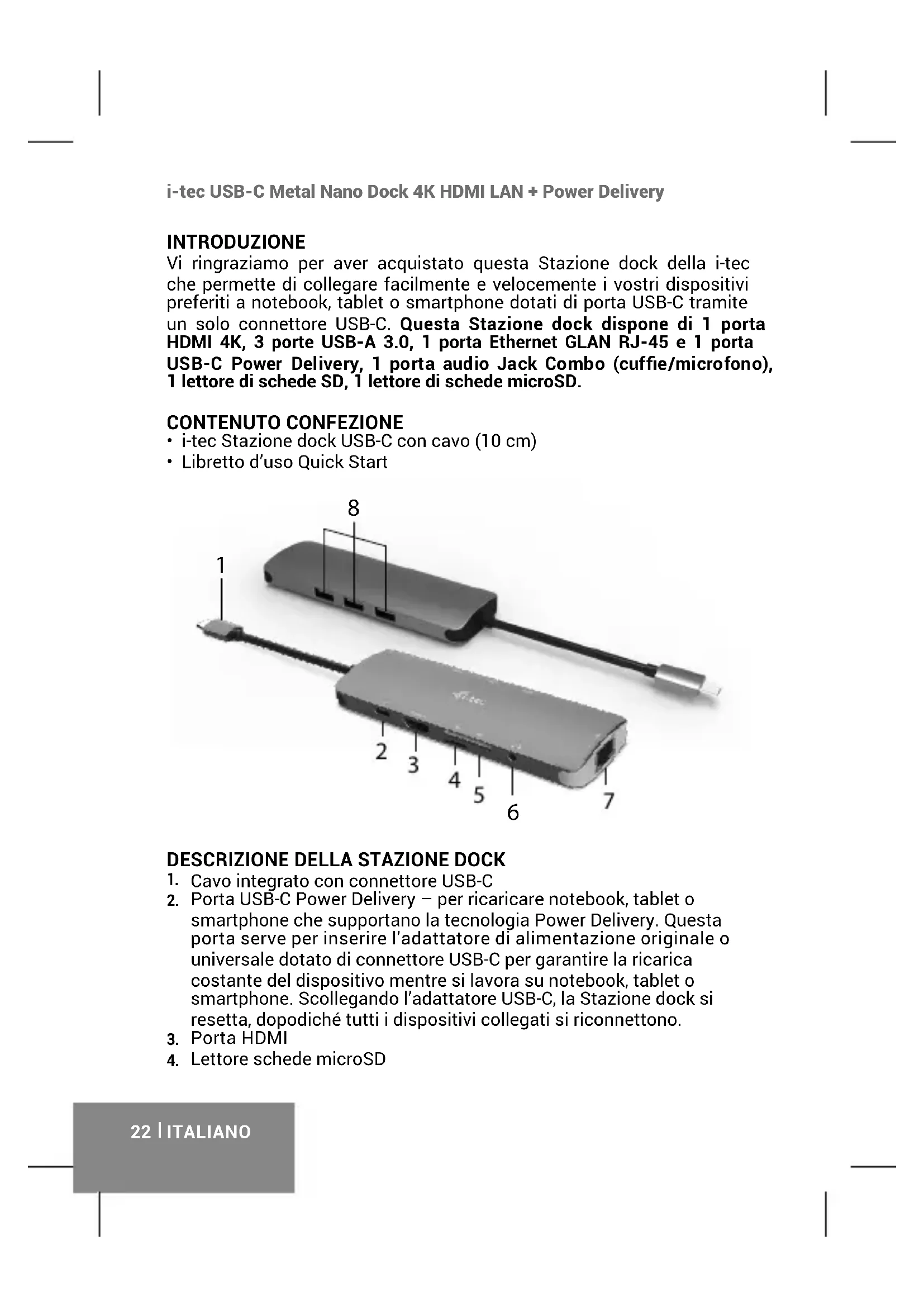

MANUALE UTENTE USBC Metal Nano Docking Station i-TEC

Leggere attendamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizioneanche sulla schedaa "Manuali e strumenti" del nostro site web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto technique: [e-mail]

CZ

Vi ringraziamo per aver acquistato questa Stazione dock della i-tec che permette di collegare disponibile e velocemente i vostri dispositivi preferiti a notebook, tablet o smartphone dotati di porta USB-C tramite un solo connettore USB-C. Questa Stazione dock dispone di 1 porta HDMI 4K, 3 porte USB-A 3.0, 1 porta Ethernet GLAN RJ-45 e 1 porta USB-C Power Delivery, 1 porta audio Jack Combo (cuffie/microfono), 1lettore di schede SD, 1lettore di schede microSD.

CONTENUTO CONFEZIONE

• i-tech Stazione dock USB-C con cavo (10 cm)
• Libretto d'uso Quick Start

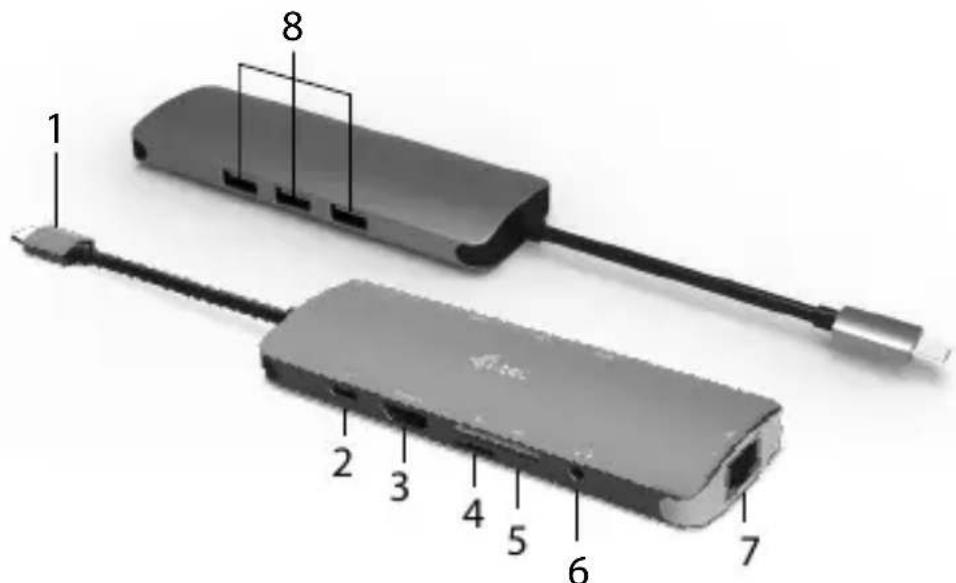

DESCRIZIONE DELLA STAZIONE DOCK

1. Cavo integrato con connettore USB-C
2. Porta USB-C Power Delivery - per ricaricare notebook, tablet o smartphone che supportano la technologia Power Delivery. Questa porta serve per insere l'adattatore di alimentazione originale o universale dotato di connettore USB-C per garantire la ricarica costante del dispositivo quando si lavora su notebook, tablet o smartphone. Scollegando l'adattatore USB-C, la Stazione dock si resetta, dopodiché tutti i dispositivi collegati si riconnettono.
3. Porta HDMI

4. Lettore schede microSD

5. Lettre schede SD

6. Porta audio Jack Combo 3.5 mm (2.1 CH)
7. Porta Ethernet GLAN RJ-45 - per connettersi alla rete Ethernet / Internet / router / switch / HUB
8. 3 porte USB-A 3.0 - per collegare dispositivi USB

SPECIFICAZIONI TECNICHE

• Interfaccia grafica: 1 HDMI (risoluzione mass. 4K 3.840 x 2.160, 30 Hz)
• Modalità: Immagine ampliata, Immagine speculare e Monitor primario
  Colori supportati: 16/32 bit
• 3 porte USB-A 3.0 per collegare dispositivi USB 3.1/3.0/2.0 e trasmissione velocce di dati fino a 5 Gbps
• 1 porta USB-C Power Delivery - Power Delivery con profilo 4 (mass. 100 W) per ricaricare notebook, tablet o smartphone che supportano la Tecnologia Power Delivery. In questa porta cui quere essere inserito l'adattatore di alimentazione di rete originale o universale con connettore USB-C per garantire una continua ricarica durante l'uso di notebook, tablet o smartphone.
• Porta Ethernet GLAN RJ-45 per collegare la Stazione dock alla rete e all'internet ad alta velocità tramite la porta Gigabit Ethernet; supporta le velocità di 10/100/1.000 Mbps
• 1 cavo integrato USB-C 3.1 per collegare la Stazione dock a notebook, tablet o smartphone
• Alimentazione tramite l'USB BUS o la porta USB-C PDzsche necessità di caricatori esterni
• Chipset: RTL8153B (LAN)
• Sistemi operativi: Si richiede la porta USB-C che supporta le funzioni DisplayPort Alternate Mode e Power Delivery (non tutti i dispositivi/sistemi dotati di interfaccia USB-C soddisfano quello standard) oppure la porta Thunderbolt 3 - attualmente è presente nei seguntisi sistemi operativi: Windows 10 32/64bit, Mac OS X, Chrome OS e Android 6 (Google) con Intel Broadwell Processors e R51 o superiore
• Dimensioni prodotto: 130 × 43 × 15 mm
• Peso prodotto: 87 g

REQUISITI DI SISTEMA

Requisiti hardware: notebook, tablet o smartphone con sistemi operativi Windows, Mac o Google e dotati di una porta USB-C libera che supporta la funzione DisplayPort Alternate Mode, o eventualmente Power Delivery (non tutti i dispositivi/sistemi dotati di interfaccia USB-C soddisfano quello standard) oppure dotati di una porta Thunderbolt 3 libera

Sistemi operativi: Windows 10 32/64 bit, Mac OS X, Google (Chrome OS e Android 6 o superiors) con i più recenti aggiornamenti

INSTALLAZIONE DEGLI STRUMENTI

Windows 10 32/64 bit: Una volta effettuato il collegamento, gli strumenti per la Stazione dock vengono installati automaticamente dal sistema operativo. Verificare prima dell'installazione se ilsystema dispone del BIOS aggiornato e dei più recenti strumenti per i dispositivi da collegare.

Mac OS X: Una volta effettuato il collegamento, gli strumenti per la Stazione dock vengono installati automaticamente dalsystema operativo Mac OS X. Verificare prima dell'installazione se il systema Mac dispone della più recente versione delsystema operativo per i dispositivi da collegare.

COLLEGAMENTO DEL MONITOR TRAMITE LA PORTA HDMI

La Stazione dock è dotata di 1 porta HDMI 4K Ultra HD per collegare un monitor esterno o un proietto con ingresso HDMI, inoltre, cui è uscere utile per altri dispositivi di visualizzazione moderni ad es. monitor o teilevisori LCD o al plasma. Il chip grafico che è il cuore della Stazione dock supporta la risoluzione fino a 4K 3.840 x 2.160, 30 Hz. Per collegare il monitor alla Stazione dock usare il cavo HDMI di alta qualità. Durante l'installazione del monitor esterno lo schermo del notebook, Mac, tablet o PC più lampegiare ma è un fenomeno normale.

La porta GLAN RJ-45 serve per collegare la Stazione dock alla rete Ethernet, al router/switch e a internet a velocità di 10/100/1.000 Mbps.

COLLEGAMENTO DI ALTRI DISPOSITIVI USB

Le porte USB-A 3.0 servono per collegare altri dispositivi USB, ad es. tastiere, mouse, dischi esterni, stampanti e altri dispositivi periferici, oppure per collegare un altro HUB per ingrandire il numero di porte USB libero.

RICARICA

La Stazione dock supporta la ricarica dei dispositivi mobili USB tipo smartphone,lettori e-book,lettori multimediali,navigatori o tablet. Basta insere il dispositivo da ricaricare nella porta USB della Stazione docktramite il cavo originale.Qualora il dispositivo non venga ricaricato, usare l'adattatore di alimentazione USB-C originale insertito nella porta USB-C Power Delivery della Stazione dock.

RICARICA TRAMITE LA PORTA POWER DELIVERY

HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels o altri dispositivi Windows 10 dotati di porta USB-C che supporta la funzione Power Delivery e aventi una fonte di energia fino a 100 W.

La Stazione dock è dotata di una porta USB-C Power Delivery sia per ricaricare il dispositivo master connesso tramite l'adattatore di rete originale sia per ricaricare i dispositivi slave inserti nelle porte USB.

Importante: Scollegando l'adattatore USB-C, la Stazione dock si resetta, dopodiché tutti i dispositivi collegati si riconnettono.

ISTRUZIONI DI SICUREZZA PER L'uso DELLA STAZIONE DOCK

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il disposativo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare gli strumenti eanche il Libretto d'uso.

In collaboration con il Centro di assistenza tecnica

• controllare il funzionamento del dispositivo après la sua caduta per terra o nell'acqua
• verificare il funzionamento del dispositivo in caso di rottura dell'involucro
• sporgere il reclamo se il disposativo non funziona secondo il Libretto d'uso.

DOMANDE FREQUENTI: Si veda la scheda "FAQ" di quello prodotto sulle nostre pagine web www.i-tec.cz/it.

i-tec USB-C Metal Nano Dock 4K HDMI LAN + Power Delivery

Uvod

Questo dispositivo è contrassegnato con il seguente symbolo di ricericlaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di

raccolta dei rifiuti differenziati istituita per quello scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In quello modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).
