USBC Metal Nano Docking Station - Doko stotis i-TEC - Nemokama naudojimo instrukcija

Produkto tipas	USB-C dokas
Prekės ženklas	i-TEC
Modelis	USBC Metal Nano doko stotis (4K HDMI LAN + Power Delivery)
Matmenys	130 x 43 x 15 mm
Svoris	87 g
Medžiaga	Metalas
Maitinimas	USB magistralė (be išorinio adapterio) arba per USB-C Power Delivery (maks. 100W)
Vaizdo prievadai	1 x HDMI 4K Ultra HD (3840 x 2160 / 30 Hz)
USB prievadai	3 x USB-A 3.0 (iki 5 Gbps), 1 x USB-C Power Delivery
Tinklo prievadas	1 x Ethernet GLAN RJ-45 (10/100/1000 Mbps)
Garso prievadas	1 x Kombinuotas garso lizdas 3,5 mm (ausinės + mikrofonas, 2.1 CH)
Kortelių skaitytuvas	1 x SD, 1 x microSD
Pridedamas kabelis	USB-C 3.1 kabelis (10 cm)
LAN mikroschema	RTL8153B
Suderinamos operacinės sistemos	Windows 10 (32/64 bitai), Mac OS X, Chrome OS, Android 6+ (reikalauja USB-C su DisplayPort Alt režimu arba Thunderbolt 3)
Pagrindinės funkcijos	Išorinio ekrano prijungimas (HDMI 4K), Gigabit Ethernet tinklas, USB 3.0 prievadai, Power Delivery įkrovimas (maks. 100W), SD/microSD kortelių skaitytuvas, kombinuotas garsas
Priežiūra ir valymas	Nelaikykite ekstremaliose temperatūrose ar drėgmėje. Naudokite ant lygaus paviršiaus, kad išvengtumėte kritimų. Valykite sausa šluoste.
Saugumas	Laikykitės naudojimo instrukcijų. Jei įrenginys nukrito arba sugadintas, kreipkitės į techninės priežiūros tarnybą.
Atsarginės dalys ir remonto galimybė	Pridedamas USB-C kabelis yra vienintelė nuimama dalis. Dėl remonto kreipkitės į i-TEC palaikymo tarnybą.
Bendra informacija	Kompaktiška metalinė doko stotis; maitinimas per magistralę arba PD; suderinama su USB-C įrenginiais, palaikančiais DisplayPort Alt režimą arba Thunderbolt 3.

Dažnai užduodami klausimai - USBC Metal Nano Docking Station i-TEC

Kokie įrenginiai suderinami su i-TEC USBC Metal Nano doko stotimi?

Doko stotis suderinama su nešiojamaisiais kompiuteriais, planšetėmis ir išmaniaisiais telefonais, turinčiais USB-C prievadą, palaikantį DisplayPort Alternate režimą arba Thunderbolt 3 prievadą. Ji veikia su Windows 10, Mac OS X, Chrome OS ir Android 6 ar naujesne versija.

Kokią maksimalią raišką galiu pasiekti per HDMI prievadą?

HDMI prievadas palaiko 4K Ultra HD raišką iki 3840 x 2160 esant 30 Hz. Įsitikinkite, kad naudojate aukštos kokybės HDMI kabelį.

Kaip naudoti Power Delivery (PD) įkrovimo funkciją?

Prijunkite savo USB-C maitinimo adapterį (iki 100 W) prie doko stoties USB-C PD prievado. Tai leidžia įkrauti nešiojamąjį kompiuterį naudojant kitus prievadus. Pastaba: atjungus PD adapterį, doko stotis persikrauna ir iš naujo prijungia visus įrenginius.

Ar galiu vienu metu prijungti išorinį ekraną per HDMI ir naudoti Ethernet tinklą?

Taip, doko stotis leidžia vienu metu naudoti HDMI prievadą išoriniam ekranui ir Ethernet GLAN RJ-45 prievadą Gigabit tinklo ryšiui (10/100/1000 Mbps).

Ar USB-A 3.0 prievadai suderinami su USB 2.0 įrenginiais?

Taip, USB-A 3.0 prievadai yra atgal suderinami su USB 2.0 ir USB 1.1 įrenginiais. Su USB 3.0 įrenginiais jie užtikrina iki 5 Gbps perdavimo greitį.

Kaip prijungti ausines arba mikrofoną prie doko stoties?

Naudokite Kombinuotą garso lizdą 3,5 mm, kad prijungtumėte ausines su integruotu mikrofonu (CTIA standartas). Atskiram mikrofonui įsitikinkite, kad jūsų ausinės yra kombinuotos.

Kokius atminties kortelių tipus palaiko skaitytuvai?

Doko stotis turi SD kortelių skaitytuvą ir microSD kortelių skaitytuvą. Jie leidžia skaityti ir rašyti daugumą standartinių atminties kortelių.

Kodėl mano kompiuterio ekranas mirksi diegiant išorinį ekraną?

Laikinas mirksėjimas yra normalus nustatant išorinį ekraną per doko stotį. Tai yra inicijavimo proceso dalis. Jei problema išlieka, patikrinkite HDMI kabelio jungtį ir ekrano nustatymus.

Ar turiu įdiegti tvarkyklę, kad galėčiau naudoti doko stotį?

Daugumoje sistemų (Windows 10, Mac OS X, Chrome OS, Android) papildomų tvarkyklių nereikia. Doko stotis atpažįstama automatiškai. Norėdami gauti papildomų funkcijų, galite atsisiųsti tvarkykles iš i-TEC svetainės.

Ką daryti, jei doko stotis neveikia atjungus PD adapterį?

Normalu, kad doko stotis persikrauna, kai atjungiate PD adapterį. Palaukite kelias sekundes, kol ji iš naujo inicijuosis. Jei įrenginiai neprisijungia iš naujo, atjunkite ir vėl prijunkite doko stoties USB-C kabelį prie kompiuterio.

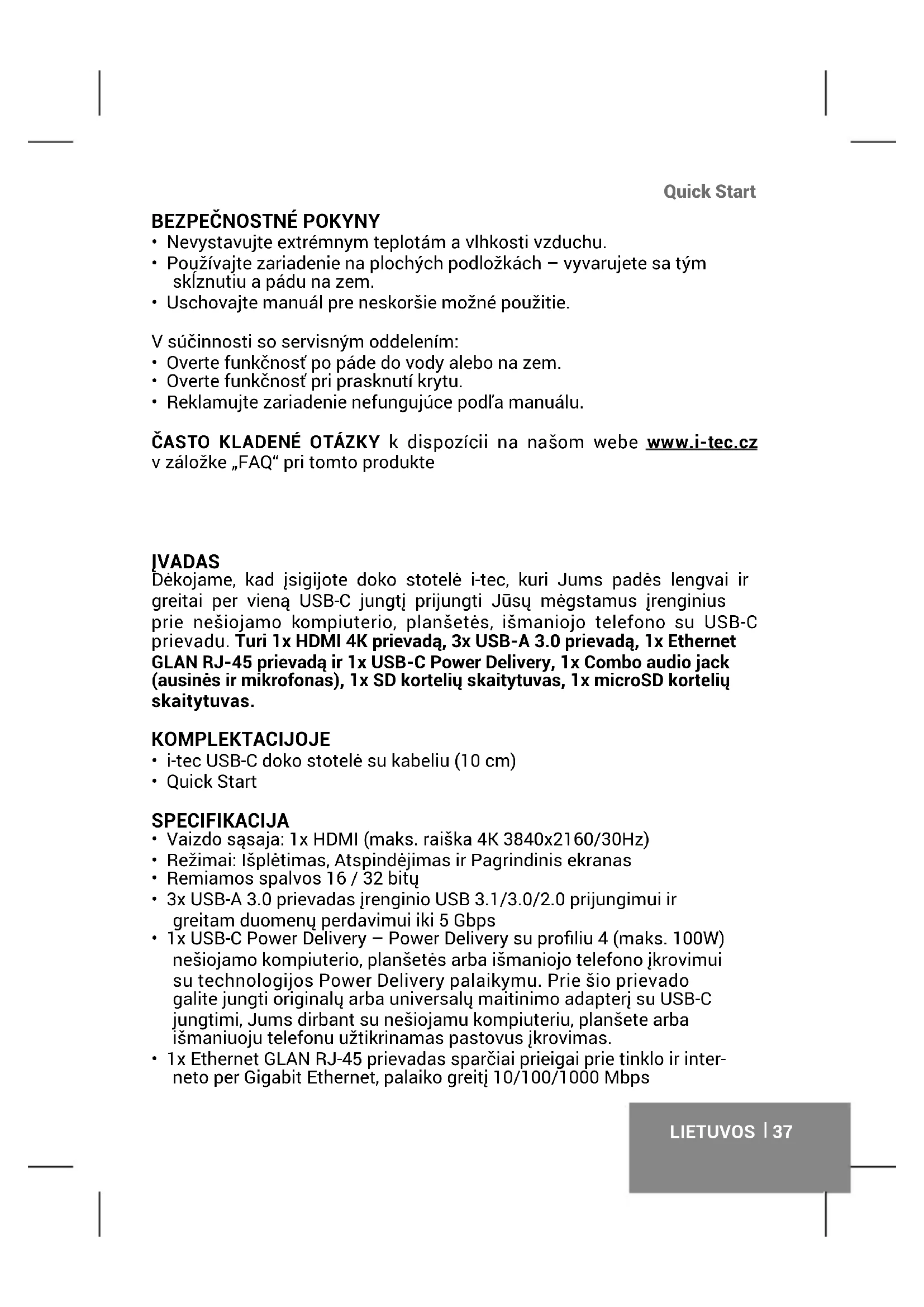

NAUDOJIMO INSTRUKCIJA USBC Metal Nano Docking Station i-TEC

Windows 10 32/64bit: Po prijungimo doko stotelei skirti valdikliai instaliuojasi iš sistemas automatiskai. Pries instaliavima jsitikinkite, kad sistemoje turite Jusj irenginiui instaliavé naujausius valdiklius ir atnaujinta BIOS.

Mac OS X: Valdikliaj Mac OS X instaliuojasi automatiskai. Pries instalia-vimaj isitikinkite, kad Mace turite instaliavc Jusj irenginiui naujausia OS.

HDMI EKRANO PRIJUNGIMAS

Doko stotele turi 1x HDMI 4K Ultra HD prievada isorinio ekrano arba projektoriaus su HDMI)sasaja prijungimui. Kaip vaizdo jrengini galite naudoti plazminius arba LCD ekranus ir televizorius. Grafinis lustas, kuris yra doko stoteles „sirdimi", palaiko 4K iki 3840x2160/30Hz raiska. Ekrano prijungimui prie doko stoteles naudokite kokyiska HDMI kabeli. Papildomo ekrano instalacijos metu gali nešiojamjo kompiuterio, Maco, planşétés arba PC ekranas blykseti, tai yra standartiné bukle.

PRIJUNGIMAS PRIE LAN TINKLO

GLAN RJ-45 prievada naudokite prisijungmui prie Ethernet tinklo, marsrutizatoriaus / switchi ir prie interneto, palaiko greitj 10/100/1000 Mbps.

USBIRENGINIOPRIJUNGIMAS

USB-A 3.0 prievada naudokite klaviaturos, peles išorinio disko, spausdintuvo ir kitu jrenginiu prijungimui arba jj galite naudoti HUBoprijungimui, tokiu budu igysite sekancius laisvus USB prievadus.

JKROVIMAS

Doko stotele palaiko prijungtu USB mobiliuju jrenginiu (ismaniuju tefonu, elektroniniu knygu skaitytuvu, media grotuvu, navigacijos ir planseciu) jkrovima. Jkraunamus jrenginius pakanka prijungti su originaliu kabeliu pri doko stoteles USB prievado. Jeigu jrenginys

i-tec USB-C Metal Nano Dock 4K HDMI LAN + Power Delivery

nejsikrauna, jkrovimo palaikymui USB-C maitinimo originalu adapterj prijunkite prie doko stoteles jkrovimo palaikymui skirto USB-C Power Delivery prievado.

PAKROVIMAS PER POWER DELIVERY

HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels arba Windows 10 jrenginys su USB-C prievadu, palaikanciu power delivery su šaltiniu iki 100W.

Doko stotele turi USB-C Power Delivery, kuris yra skirtas prijungto "motininio" jrenginio maitinimui su originaliu tinklo adapteriu arba per USB sasajos prijungtu irenginiu ikrovimui.

Svarbu: Isjungus USB-C adapterj restartuojama doko stotele ir isjungiami ir vél jjungiami visi prijungti jrenginiai.

NAUDOJIMO SAUGOS TAISYKLEs

• Saugoti nuo aukstos temperaturos ir dregmès.
• Irenginj naudoti ant lygiu neslidziu paklotu - isvengsite slydimo in kritimo ant zenemes.
  Vadova saugokite volesniam naudojimui.
  Bendradarbiaudami su servisu:
• Patikrinkite veikimä po jkritimo j vandenj arba nukritimo ant Žemës.
• Iskilus dangciui patikrinkite veikimä.
• Jeigu jrenginys neveikia pateikite pretenzijas vadovaudamiesi jrenginio vadovu.

DAZNAI UZDUODAMI KLAUSIMAI rasite mûsç svetainéje: www.i-tec.cz/lt skiltyje „FAQ" prie šio produkto

INLEIDING

Sis gaminys yra pažymetas specialiu atlieku tvarkymo zenklu. Baigus eksploatacija, gaminys turi buti atiduotas i atitinkam surinkimo punktā ir negali buti šalinamas kartu su nerusiuojamomis atliekomis. Tokie Jusu veiksmai prisides prie aplinkos apsaugos. (Tiktai Europos Sajungoje)
