MANUAL DE USUARIO USBC Metal Nano Docking Station i-TEC

Por favor, lea atentamente todo el manual. El manual detal- lado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña “Manuales y controladores” de este pro- ducto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en support@itecproduct.com

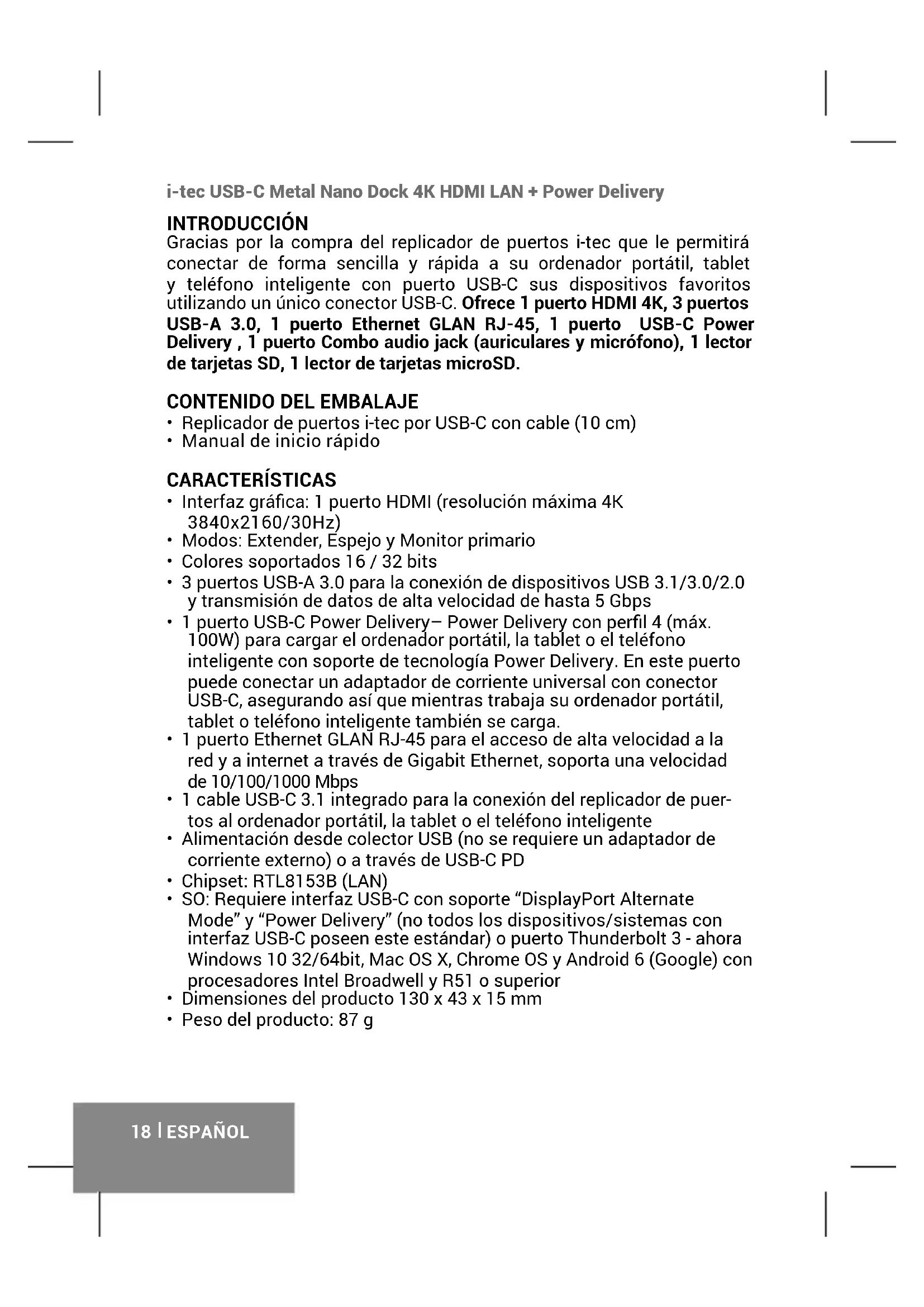

i-tec USB-C Metal Nano Dock 4K HDMI LAN + Power Delivery INTRODUCCIÓN Gracias por la compra del replicador de puertos i-tec que le permitirá conectar de forma sencilla y rápida a su ordenador portátil, tablet y teléfono inteligente con puerto USB-C sus dispositivos favoritos utilizando un único conector USB-C. Ofrece 1 puerto HDMI 4K, 3 puertos USB-A 3.0, 1 puerto Ethernet GLAN RJ-45, 1 puerto USB-C Power Delivery , 1 puerto Combo audio jack (auriculares y micrófono), 1 lector de tarjetas SD, 1 lector de tarjetas microSD.

CONTENIDO DEL EMBALAJE

• Replicador de puertos i-tec por USB-C con cable (10 cm)

• Manual de inicio rápido CARACTERÍSTICAS

• Interfaz gráca: 1 puerto HDMI (resolución máxima 4K 3840x2160/30Hz)

• 3 puertos USB-A 3.0 para la conexión de dispositivos USB 3.1/3.0/2.0 y transmisión de datos de alta velocidad de hasta 5 Gbps

• 1 puerto USB-C Power Delivery– Power Delivery con perl 4 (máx. 100W) para cargar el ordenador portátil, la tablet o el teléfono inteligente con soporte de tecnología Power Delivery. En este puerto puede conectar un adaptador de corriente universal con conector USB-C, asegurando así que mientras trabaja su ordenador portátil, tablet o teléfono inteligente también se carga.

• 1 puerto Ethernet GLAN RJ-45 para el acceso de alta velocidad a la red y a internet a través de Gigabit Ethernet, soporta una velocidad de 10/100/1000 Mbps

• 1 cable USB-C 3.1 integrado para la conexión del replicador de puer- tos al ordenador portátil, la tablet o el teléfono inteligente

• Alimentación desde colector USB (no se requiere un adaptador de corriente externo) o a través de USB-C PD

• Chipset: RTL8153B (LAN)

• SO: Requiere interfaz USB-C con soporte “DisplayPort Alternate Mode” y “Power Delivery” (no todos los dispositivos/sistemas con interfaz USB-C poseen este estándar) o puerto Thunderbolt 3 - ahora Windows 10 32/64bit, Mac OS X, Chrome OS y Android 6 (Google) con procesadores Intel Broadwell y R51 o superior

• Dimensiones del producto 130 x 43 x 15 mm

• Peso del producto: 87 g ESPAÑOLQuick Start

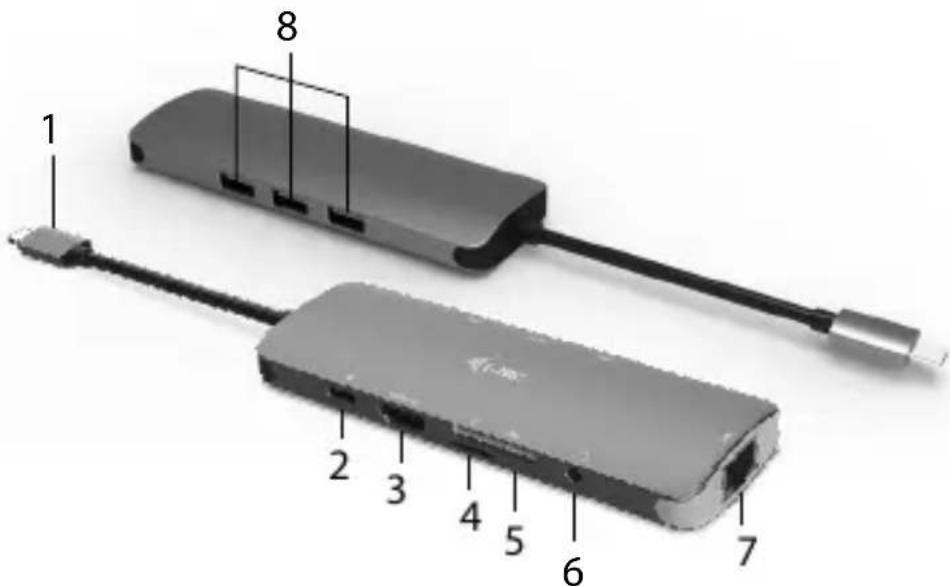

DESCRIPCIÓN DEL REPICLADOR DE PUERTOS

Puerto USB-C Power Delivery - para cargar el ordenador portátil, la tablet o el teléfono inteligente con soporte de tecnología Power Delivery. Puede conectar a este puerto un adaptador de red original o universal con conector USB-C, garantizando la carga continua durante su trabajo con el ordenador portátil, tablet o teléfono inteligente. Al desconectar el adaptador USB-C se produce el reinicio del replicador de puertos y la reconexión de todos los dispositivos conectados

Lector de tarjetas SD

puerto Ethernet GLAN RJ-45 – para la conexión a la red Ethernet / router/ switch / a un Hub y a internet

3 puertos USB-A 3.0 – para la conexión de un dispositivo USB

REQUISITOS DE SISTEMA

Requisitos de hardware: ordenador portátil, tablet, teléfono inteligente con SO Windows, Mac o Google con un puerto USB-C libre que soporte “DisplayPort Alternate Mode”, o eventualmente “Power Delivery” (no to- dos los dispositivos/sistemas con interfaz USB-C poseen este estándar) o Puerto Thunderbolt 3. Sistema operativo: Windows 10 32/64bit, Mac OS X, Google (Chrome OS y Android 6 y superior) con las últimas actualizaciones ESPAÑOL

INSTALACIÓN DE CONTROLADORES

Windows 10 32/64bit: Tras la conexión, los controladores del replicador de puertos se instalan automáticamente desde el sistema. Antes de pro- ceder a la instalación, asegúrese de que tiene instalados en el sistema los últimos controladores para sus equipos y que tiene actualizada la BIOS. Mac OS X: La instalación de los controladores en Mac OS X es automáti- ca. Antes de proceder a la instalación, asegúrese de que tiene en su Mac instalada la última versión del SO para sus dispositivos.

CONEXIÓN DEL MONITOR HDMI

El replicador de puertos está provisto de un puerto HDMI 4X Ultra HD para la conexión de un monitor externo o de un proyector con interfaz HDMI. Puede utilizar a modo de dispositivo de visualización monitores y televisores modernos de plasma o LCD. El chip gráco que constituye el “corazón” del replicador de puertos soporta hasta una resolución de 4K 3840x2160/30Hz. Para conectar el monitor al replicador de puertos utilice un cable HDMI de calidad. Durante la instalación del monitor adi- cional es posible que la pantalla de su ordenador portátil, Mac, tablet o PC parpadee. Es un comportamiento estándar.

CONEXIÓN A LA RED LAN

El puerto GLAN RJ-45 puede usar para conectarse a la red Ether- net a través de router / switch a la red Internet, soporte velocidades 10 / 100 / 1000 Mbps.

CONEXIÓN DE DISPOSITIVOS USB

Utilice los puertos USB-A 3.0 para conectar un teclado, un ratón, un disco externo, una impresora y otros periféricos. También puede utilizar estos puertos para conectar un HUB, con lo que obtendrá varios puertos USB adicionales. CARGA El replicador de puertos soporte la carga de los dispositivos móviles USB conectados, como por ejemplo teléfonos inteligentes, lectores de libros electrónicos, reproductores multimedia, dispositivos de navegación y tablets. Basta conectar el dispositivo cargado con un cable original al puerto USB del replicador. En caso de que el dispositivo no se cargue, conecte el adaptador de corriente USB-C original al puerto USB-C Power Delivery del replicador. ESPAÑOLQuick Start

CARGA A TRAVÉS DEL POWER DELIVERY Dispositivos HP Folio G1, Dell XPS13, Acer UX390, MacBook Pro 2016, Chromebook Pixels o Windows 10 con puerto USB-C que soporten Power Delivery con fuente de alimentación de como máximo 100W. El replicador de puertos proporciona un puerto USB-C Power Delivery para cargar un dispositivo “madre” con ayuda de un adaptador de red original y para cargar dispositivos conectados a través de los puertos USB. Importante: Al desconectar el adaptador USB-C se produce el reinicio del replicador de puertos y la desconexión y reconexión de todos los dis- positivos conectados.

INSTRUCCIONES DE SEGURIDAD

• No exponga el dispositivo a temperaturas extremas y a la humedad del aire.

• Utilice el dispositivo en supercies planas, evite que pueda deslizarse y caer al suelo.

• Conserve el manual para un eventual uso en el futuro. En colaboración con el departamento de servicio técnico:

• Verique el funcionamiento tras una caída al agua o al suelo.

• Compruebe el funcionamiento en caso de que la cubierta esté agrietada.

• Formule una reclamación del dispositivo según lo indicado en el manual. PREGUNTAS FRECUENTES - disponible en nuestra página web www.i-tec.cz/es, en la pestaña “FAQ” de este producto. ESPAÑOL22
