GEBRUIKSAANWIJZING EY9X400 PANASONIC

• Kinderen dienen onder toezicht te worden gehouden om te verzekeren dat zij niet met het apparaat spelen.

• Deze machine kan alleen worden gebruikt met de Panasonic roterende hamer EY7881. De voeding van de drive van dit apparaat kan alleen worden verkregen via de daarvoor bestemde terminal van EY7881.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis. WAARSCHUWING Bedieners dienen voldoende te worden geïnstrueerd over het gebruik van deze machines. Deze machine is niet geschikt voor het verzamelen van gevaarlijk stof. Deze machine is alleen voor droog gebruik. OPGELET Deze machine is alleen voor gebruik binnenshuis. Deze machine dient alleen binnenshuis te worden opgeslagen. EY9710X40001.indb3EY9710X40001.indb3 2018/07/1710:02:282018/07/1710:02:28- 4 -

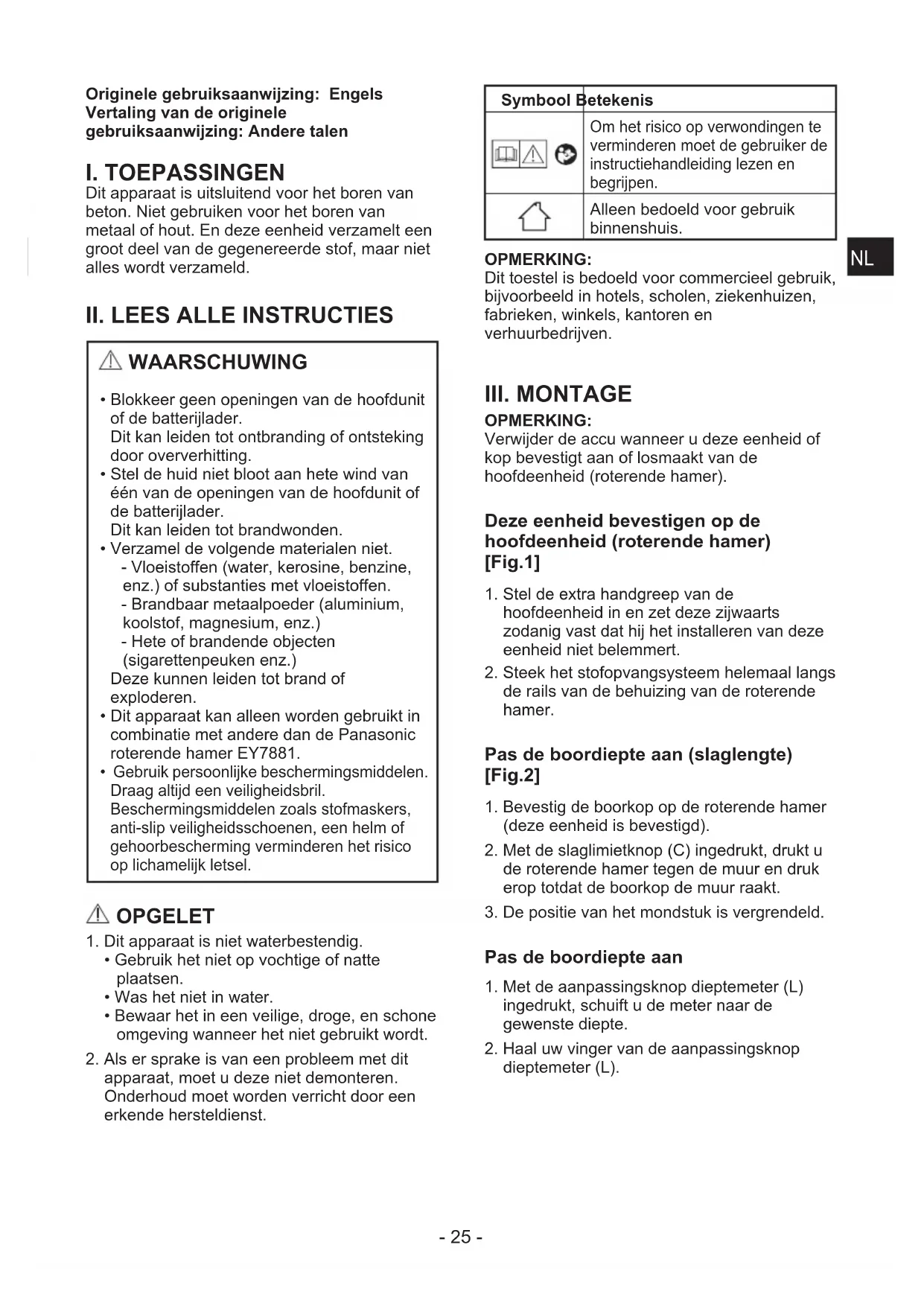

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

Dit apparaat is uitsluitend voor het boren van beton. Niet gebruiken voor het boren van metaal of hout. En deze eenheid verzamelt een groot deel van de gegenereerde stof, maar niet alles wordt verzameld.

• Blokkeer geen openingen van de hoofdunit of de batterijlader. Dit kan leiden tot ontbranding of ontsteking door oververhitting.

• Stel de huid niet bloot aan hete wind van één van de openingen van de hoofdunit of de batterijlader. Dit kan leiden tot brandwonden.

• Verzamel de volgende materialen niet. - Vloeistoffen (water, kerosine, benzine, enz.) of substanties met vloeistoffen. - Brandbaar metaalpoeder (aluminium, koolstof, magnesium, enz.) - Hete of brandende objecten (sigarettenpeuken enz.) Deze kunnen leiden tot brand of exploderen.

• Dit apparaat kan alleen worden gebruikt in combinatie met andere dan de Panasonic roterende hamer EY7881.

• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals stofmaskers, anti-slip veiligheidsschoenen, een helm of gehoorbescherming verminderen het risico op lichamelijk letsel. OPGELET

1. Dit apparaat is niet waterbestendig.

• Gebruik het niet op vochtige of natte plaatsen.

• Was het niet in water.

• Bewaar het in een veilige, droge, en schone omgeving wanneer het niet gebruikt wordt.

2. Als er sprake is van een probleem met dit

apparaat, moet u deze niet demonteren. Onderhoud moet worden verricht door een erkende hersteldienst. Symbool Betekenis Om het risico op verwondingen te verminderen moet de gebruiker de instructiehandleiding lezen en begrijpen. Alleen bedoeld voor gebruik binnenshuis. OPMERKING: Dit toestel is bedoeld voor commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven.

OPMERKING: Verwijder de accu wanneer u deze eenheid of kop bevestigt aan of losmaakt van de hoofdeenheid (roterende hamer). Deze eenheid bevestigen op de hoofdeenheid (roterende hamer) [Fig.1]

1. Stel de extra handgreep van de

hoofdeenheid in en zet deze zijwaarts zodanig vast dat hij het installeren van deze eenheid niet belemmert.

2. Steek het stofopvangsysteem helemaal langs

de rails van de behuizing van de roterende hamer. Pas de boordiepte aan (slaglengte) [Fig.2]

1. Bevestig de boorkop op de roterende hamer

(deze eenheid is bevestigd).

2. Met de slaglimietknop (C) ingedrukt, drukt u

de roterende hamer tegen de muur en druk erop totdat de boorkop de muur raakt.

3. De positie van het mondstuk is vergrendeld.

Pas de boordiepte aan

1. Met de aanpassingsknop dieptemeter (L)

ingedrukt, schuift u de meter naar de gewenste diepte.

2. Haal uw vinger van de aanpassingsknop

1. Trek de borsteldop (A) een beetje naar de

kant van de hoofdeenheid. Lijn de punt van de boorkop uit met de te boren positie. [Fig.3]

2. Verplaats de borsteldop (A) naar het

betonoppervlak en breng het in nauw contact. [Fig.4] OPMERKING: Als de borsteldop (A) niet in aanraking komt met het betonnen oppervlak, zal het opvangen van stof verminderen.

3. Terwijl u de borsteldop (A) in nauw ontact

met het betonnen oppervlak houdt., gaat u verder met het boren. [Fig.5] Vertraging stofopvang stop Deze eenheid stopt zijn werking vertraagd voor een paar seconden na het uitschakelen van de hoofdeenheid roterende hamer om de stof die over is gebleven op de punt op te vangen in de stofdoos. Gooi het poeder weg in de stofdoos OPMERKING:

• Wanneer de binnenkant van de stofdoos (H) vol raakt, kan het poeder binnenin overlopen, dus maak de binnenkant van de stofdoos regelmatig leeg.

• Raak de filteronderdelen niet aan wanneer u aan het schoonmaken bent. Vermijd ook het schoonmaken met perslucht of wassen in water. De onderdelen kunnen worden beschadigd.

1. Houd de roterende hamer-hoofdeenheid

horizontaal en bedien deze voor een korte tijd. (Het resterende poeder dat achterblijft in het systeem wordt in de stofdoos getrokken)

2. Houd de vergrendeling vrijgeven-knop

(stofdoos) (G) ingedrukt en trek de stofdoos omlaag vanuit het stofopvangsysteem. [Fig.6]

3. Tik licht op de stofdoos en gooi het poeder

4. Vul een lege stofdoos in dit apparaat.

Deze eenheid verwijderen van de hoofdeenheid (roterende hamer)

Stel de extra handgreep van de hoofdeenheid in en zet deze zijwaarts zodanig vast dat hij het verwijderen van deze eenheid niet belemmert.

2. Verwijder deze eenheid terwijl u op de

vergrendeling vrijgeven-knop (deze eenheid) (F) drukt.

• Verwijder de accu uit dit apparaat, als u aanpassingen wilt doen, accessoires wilt verwisselen, of dit apparaat wilt opslaan.

• Om dit apparaat schoon te maken, veegt u het af met een droge, zachte doek. Filter verwisselen

Plaats een schroevendraaier met een platte kop in de groef aan de zijkant van het nieuwe filter en verwijder het filterframe uit de stofdoos. [Fig.8]

2. Na het vervangen voor een nieuw filter,

bevestigt u het filterframe op de stofdoos. [Fig.9] Borsteldop verwisselen Wanneer de borsteldop verslijt, zak de effectiviteit van het stofopvangststeem verminderen. Wanneer de borsteldop verslijt, vervang deze alstublieft voor een nieuwe.

1. Druk op de vergrendeling vrijgeven-knop

(borstelkap)(B) aan de roterende hamerzijde van de borsteldop van de punt en trek deze omhoog uit de geleider. [Fig.10]

2. Steek een nieuwe borsteldop voor de punt in

de punt van het mondstuk en druk erop totdat deze vastzit. [Fig.11] Hoe op te bergen Steek een nieuwe borsteldop voor de punt in de punt van het mondstuk en druk erop totdat deze vastzit.

• Druk op de slaglimietknop en houd het mondstuk in de meest uitgebreide stand en bewaar deze. Als het mondstuk wordt ingedrukt of doorgaat, kan de drukkracht van het mondstuk afzwakken. Als het mondstuk niet volledig kan worden uitgetrokken, trek het mondstuk er dan uit met de hand. Herhaal expansie en samentrekking om te herstellen. [Fig.12] EY9710X40001.indb26EY9710X40001.indb26 2018/07/1710:02:332018/07/1710:02:33- 27 -

Modelnr. EY9X400 Stroomtoevoer aandrijving Vanaf de toegewijde terminal van EY7881 Maximaal luchtvolume 250 L/min Stofopvangcapaciteit 0,27 L Filtervervangingsinterval bij benadering 100 vullingen Diepte-instelling Volledige slag: 95 mm Maximale diepte: 75 mm Beschikbare boorkoppen Voor beton Boordiameter : Φ5 mm ~ Φ18 mm Volledige lengte: 110 mm ~ 170 mm (Effectieve lengte: 50 mm ~ 110 mm) Grootte 330 mm × 227 mm × 85 mm (Alleen deze eenheid) Gewicht 940 g (Alleen deze eenheid. Leeg) OPMERKING: Zie de meest recente algemene catalogus. Ruis & trillingen (Met Panasonic roterende hamer: EY7881) Geluidsdrukniveau

GARANTIE-SUPPLEMENT De defecten en beschadigingen die veroorzaakt worden door langdurig continu gebruik (bijv. werkzaamheden in een fabriek aan de lopende band enz.), vallen niet onder de garantie. EY9710X40001.indb27EY9710X40001.indb27 2018/07/1710:02:332018/07/1710:02:33- 28 -
