KÄYTTÖOHJE EY9X400 PANASONIC

TÄRKEA HUOMAUTUS Lue käytöopas, ennen kuin käytat konetta, ja säilytä tämä opas myohempää tarvetta varten.

• Lapsia tulee valvoa, jotta he eivat leiki laitteella.
• Tātā konetta voi käyttaa vain Panasonic- pyörivän vasaran EY7881 kanssa.

Tämän yksikon virtalähde on käytettävissä vain sille tarkoitetun EY7881:n liittimen kautta.

• Tātā konetta eivāt saa kāyttāa henkilōt (mukaan lukien lapset), joiden fyysinen, sensorinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole tarpeeksik kokemusta ja tietao koneen kāytostä.

VAROITUS

Käytäjille on annettava riittävä opastus näden koneiden käyttoën.

Tämä kone ei sovellu vaarallisen polyn keräamiseen.

Tämä kone on tarkoitettu vain kuivakayttöen.

TÄRKEA HUOMAUTUS

Tämä kone on tarkoitetu vain sisakayttoön.

Tata konetta tulee sailyttaa vain sisatiloissa.

TR ÖNEMLIGUVENLIK TALIMATLARI

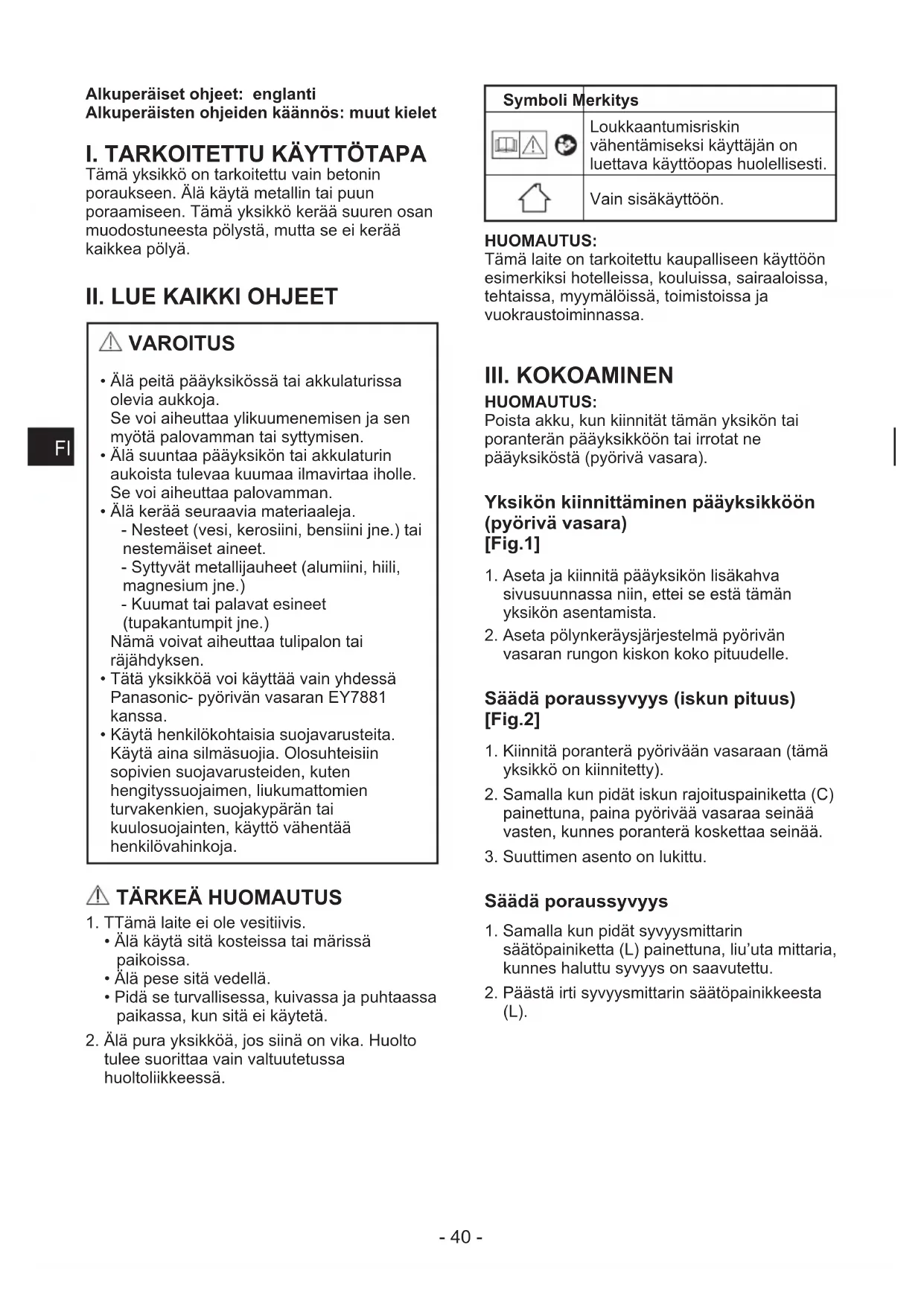

Alkuperäiset ohjeet: englanti Alkuperäisten ohjeiden käännös: muut kielet

I. TARKOITETTU KÄYTTÖTAPA

Tämä yksikkö on tarkoitettu vain betonin poraukseen. Älä kaytä metallin tai puun poraamiseen. Tämä yksikkö keräa suuren osan muodostuneesta polystä, mutta se ei keräa kaikkea polyä.

II. LUE KAIKKI OHJEET

VAROITUS

• Älä peita paäyksikössä tai akkulaturissa olevia aukkoja.

Se voi aiheuttaa ylikuumenemisen ja sen myotā palovamman tai syttymisen.

• Alä suuntaa paayksikon tai akkulaturin aukoista tulevaa kuumaa ilmavirtaa iholle. Se voi aiheuttaa palovamman.

• Alä keraa seuraavia materiaialeja.

• Nesteet (vesi, kerosiini, bensiini jne.) tai nestemäiset aineet.

• Syttyvat metallijauheet (alumiini, hiili, magnesium jne.)
  -Kuumat tai palavat esineet (tupakantumpit jne.)

Nämä voivat aiheuttaa tulipalon tai rajahdyksen.

• Tätä yksikköö voi käyttaa vain yhdessä
  Panasonic- pyörivän vasaran EY7881
  kanssa.
  Käytä henkilökohtaisia suojavarusteita.
  Käytä aina silmäsuojia. Olosuhteisin
  sopivien suojavarusteiden, kuten
  hengityssuojaimen, liukumattomien
  turvakenkien, suojakypärän tai
  kuulosuojainten, käytö vähentää
  henkilovahinkoja.

TÄRKEÄ HUOMAUTUS

1. TTämlaite ei ole vesitiivis.

2. Alä käytä sitä kosteissa tai mariissan paikoissa.

3. Alä pesesi sedellä.

4. Pida se turvallisessa, kuivassa ja puhtaassapaikassa, kun sitä ei kayteta.

5. Alä pura yksikköä, jos siina on vika. Huolto tulee suorittaa vain valtuutetussa huoltoliikkeessä.

Symboli	Merkitys
	Loukkaantumisriskin vähentämiseksi käytäjän on luettava käytöopas huolellisesti.
	Vain sisakäyttoën.

HUOMAUTUS:

Tämä laite on tarkoitetti kaupalliseen käyttoön esimerkiki hotelleissa, kouluissa, sairaaloissa, tehtaissa, myymäöissä, toimistoissa ja vuokraustoiminassa.

III. KOKOAMINEN

HUOMAUTUS:

Poista akku, kun kiinnitat tämän yksikon tai poranteran paayksikkon tai irrotat ne paayksikosta (pyoriva vasara).

Yksikon kiinnittäminen paayksikköön (pyörivä vasara) [Fig.1]

1. Aseta ja kiinnitä paayksikon lisakahva sivusuunnassa niin, ettei se esta taman yksikon asentamista.
2. Aseta polynkeräysjärjestelmä pyörivanVASARAN RUNGN KISKON KOKO Pituudelle.

Säädä poraussyvyys (iskun pituus) [Fig.2]

1. Kiinnitta porantera pyorivaa n vasaraan (tama yksikkoo ni kinnitety).
2. Samalla kun pidät iskun rajoituspainiketta (C) painettuna, paina pyorivaa vasaraa seinäa vasten, kunnes porantera koskettaa seinäa.
3. Suuttimen asento on lukittu.

Säädä poraussyvyys

1. Samalla kun pidät syvyysmittarin saatopainiketta (L) painettuna, liu'uta mittaria, kunnes haluttu syvyys on saavutettu.
2. Päästä irti syvyysmittarin saatopainikkeesta (L).

IV. KÄYTTÖ

Porattava betoni

1. Vedā harjakuppia (A) hieman paayksikon puolle. Kohdista poranterän kärki porauskohteeseen.

[Fig.3]

1. Siirra harjakuppi (A) betonipintaa kohden ja vie se kosketuksiin pinnan kanssa.

[Fig.4]

HUOMAUTUS:

Ellei harakuppi (A) ole tiiviissakosketukssasa betonipinnan kanssa, polynkeraysvaikutus vahenee.

1. Samalla kun pidät harjakuppia (A) tiiviissä kosketukssaa betonipinnan kanssa, poraa eteenpään.

[Fig.5]

Pölynkeräyksen viivästys

Tämän yksikon toiminta pysähtyy viivästetysti muutaman sekunnin kuluttua pyörivan vasaran paayksikon virran katkaisemisesta, jotta polykotelon kärkeen jäljelle jaanyt poly saadaan kerättyä.

Heita polykotelossa oleva polyjauhe pois

HUOMAUTUS:

Kun polykotelon sisusta (H) on taynnä, sisäpuolella oleva polyjauhe saattaa pursutayli. Tyhjennä nain ollen polykotelon sisusa säännöllisesti.
- Alä koske suodatinosiin puhdistuksen yhteydessä. Välta myös vesipesua tai puhdistusta korkeapaineilman avulla. Osat voivat vahingoittua.

1. Pida pyorivan vasaran paayksikkö vaakasuorassa ja käytä lyhytaikaisesti. (Järnestelmän jäljelle jaanyt polyjuhe vedetään polykoteloon.)
2. Pidä lukituksen vapautuspainiketta (polykotelo) (G) painettuna ja vedä polykotelo alas polynkeräysjärkestelmästa.
   [Fig.6]
3. Napauta kevyesti polykoteloa ja heita polyjauhe sisälta pois.
   [Fig.7]
4. Lisaa tyhja polykotelo yksikkoo.

Irrota täm yksikkö paayksikosta (pyorivaa vasara)

1. Aseta ja kiinnitä paayksikon lisakahva sivusuunnassa niin, ettei se esta taman yksikon irrottamista.
2. Irrota yksikkö painamalla lukituksen vapautuspainiketta (tämä yksikkö) (F).

V. HUOLTO

Ennen käytöä

Kun teet saatjä, vaihdat lisavarusteita tai varastroit tän laitteen, poista siitta akku
- Puhdista laite pyyhkimallä se kuivalla, pehmeallä liinalla.

Suodattimen vaihto

1. Aseta taltapämeisseli korvaavan suodattimen puoleiseen uraan ja poista suodatinkehys polykotelosta.
   [Fig.8]
2. Kun uusi suodatin on vaihddtu, kiinnitauo Suodatinkehys polykoteloon.
   [Fig.9]

Harjakupin vaihto

Harjakupin kuluessa polynkeräysvaikutus vahenee. Kun harjakuppi on kulunut, vaihda se uuteen.

1. Työnnä kärkiharjakupin pyörivän vasaran puoleinen lukituksen vapautuspainike (harjakuppi) (B) ylos ja vedä kuppia ohjaimesta yloispain.

[Fig.10]

1. Aseta uusi käriharjakuppi suuttimen kärkeen ja työnnä sitä, kunnes se lukittuu.

[Fig.11]

Varastointi

Aseta uusi kärkiharjakuppi suuttimen kärkeen ja työnnä sitä, kunnes se lukittuu.

• Paina iskun rajoituspainiketta ja pidä suutinta paikallaan pisimmässa asennossaan. Jos suutinta työnnetaän sisään tai jatketaan, suuttimen puristusvoima saattaa heikentyä. Ellei suutinta voi laajentaa kokonaan, vedä suutinta kasin. Toista laajentaminen ja supistaminen palautumista varten.

[Fig.12]

VI. TEKNISET TIEDOT

Malli Nr. EY9X400
Käyttrövitalähde EY7	881:n tälle tarkoitetusta liittimestä
Illman enimmäistilavuus	250 L/min
Pölnykeräyskapasiteetti	0,27 L
Likimäräinen suodattimen vaihtoväli	100 täytöä
Syvyden säätö	Täysi isku: 95 mm Enimmäissyvyss: 75 mm
Käytettävissä olevat poranterät	Betonia varten Poraushalkaisija: Φ5 mm ~ Φ18 mm Täyspitkä: 110 mm ~ 170 mm (Tehollinen pituus: 50 mm ~ 110 mm)
Koko 330 mm × 227 mm × 85 mm (Vain tämä yksikkö)
Paino 940 g (Vain tämä yksikkö. Tyhjä)

HUOMAUTUS:

Katso tietoja uusimmasta yleisesitteestä.

Melu ja tärinä (Panasonic- pyörivän vasaran kanssa: EY7881)

Äänenpainetaso (LpA)	94,3 dB (A) Epätarkkuus (K): 0,677 dB
Tärinän voimakkuus (ah)	10,72 m/s²

VII. LIITE

TAKUUN LISAOSA

Pitkaaikaisen kayton aiheuttamat hajoamiset ja vahingot (esim. tehdastyo kokoonpanolinjalla jne.) eivat sisally takuuseen.
