BRUKSANVISNING EY9X400 PANASONIC

VIKTIGT Innan du anvander maskinen, las bruksanvisingen och spara den for framtida bruk.

Barn ská hállas under uppsikt for att se till att de inte leker med apparaten.
Denna maskin kan endast anvandas med Panasonic Rotary slagborrmaskin EY7881.

Strömförsörning fürenna enchet kan endast erhällas frän därfor avsedd terminal på EY7881.

• Denna apparatär inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental formåga, eller bristande erfarenhet och kunskap.

WARNING

Användare maste vara tillräckligt insatta i hur apparaten sca användas.

Denna apparat ar inte lamplig for uppsugning av farligt damm.

Denna apparat ar endast avsedd for torr anvandning.

VIKTIGT

Denna apparat ar endast avsedd for inomhusbruk.

Denna maskin ske endast forvaras inomhus.

NO VIKTIGE SIKKERHETSINSTRUKSJONER

Originalanvisningar: Engelska Översättning av originalanvisiningarna: Andra språk

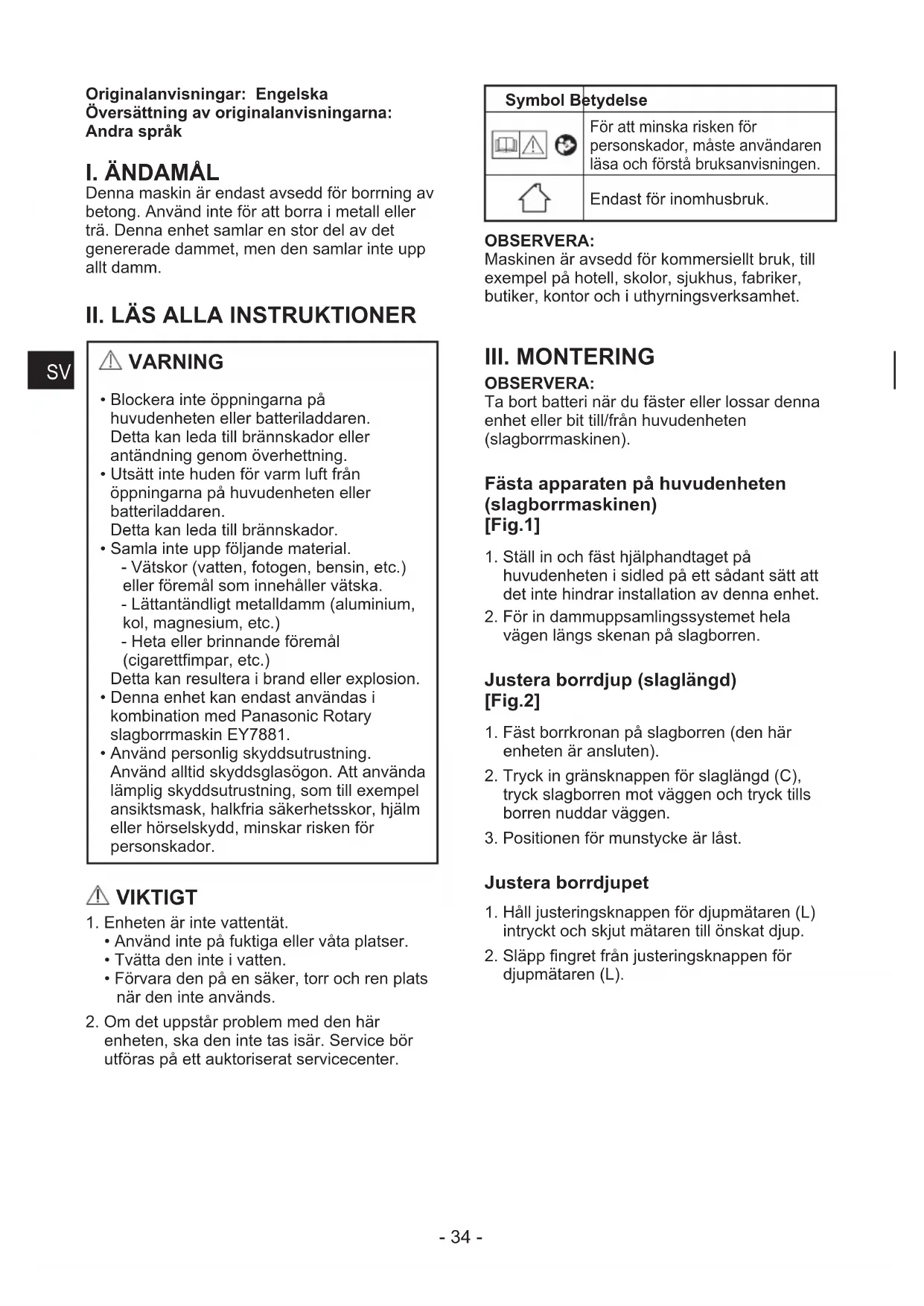

I.ÄNDAMÄL

Denna maskin ar endast avsedd for borning av belong. Anvand inte for att borra i metall ell er tra. Denna enchet samlar en stor del av det genererade dammet, men den samlar inte upp allt damm.

• Blockera inte öppningarna på huvudenheten eller batteriladdaren. Detta kan leda till brännskador eller anändning genom överhetting.
• Utsatt inteHUDenforvarlmuftfrn oppningarna pa huvudenheten ellber batteriladdaren. Detta kan leda till brannskador.
• Samla inte upp följande material.
• Vätskor (vatten, fotogen, bensin, etc.)
  • Lättantändigt metalldamm (aluminium, kol, magnesium, etc.)
  • Heta aller brinnande foremål
    (cigarettfilmpar, etc.)
    Detta kan resultera i brand eller explosion.
    Denna enhet kan endast anecdas i kombination med Panasonic Rotary slagborrmaskin EY7881.
• Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Att använda lamplig skyddsutrustning, som till exempl ansiktsmask, halkfria sakerhetsskor, hjalm ell er horselskydd, minskar risken for personskador.

VIKTIGT

1. Enheten ar inte vattentät.
2. Använd inte på fuktiga eller våta platser.
3. Tvatta deninteivatten.

4. Förvara den på en saker, torr och ren plats nar den inte används.

5. Om det uppstar problem med den hare enheten, ska den inte tas isär. Service bor utforas pa ett auktoriserat servicecenter.

Symbol	Betydelse
	För att minska risiken für personskador, måste användarenläsa och Förstå braupsanvisningen.
	Endast für inomhusbruk.

OBSERVERA:

Maskinen ar avsedd for kommersiellt bruk, till exempl pa hotell, skolor, sjukhus, fabriker, butiker, kontor och iuthyrningsverksamhet.

III. MONTERING

OBSERVERA:

Ta bort batteri när du fäster eller lossarennaenhet eller bit till/frän huvudenheten (slagborrmaskinen).

Fasta apparaten på huvudenheten (slagborrmaskinen)

[Fig.1]

1. Ställ in och fäst hjälphandtaget på huvudenheten i sidled på att sändant sätt att det intehindrar installation avenna enhet.
2. För in dammuppsamlingssystemet hela vagen langs skenan på slagborren.

Justera borrdjup (slaglangd) [Fig.2]

1. Fäst borrkronan på slagborren (den här enheten är ansluten).
2. Tryck in gransknappen for slaglangd (C), tryck slagborren mot vaggen och tryck tills borren nuddar vaggen.
3. Positionen for munstycke ar lst.

Justera borrdjupet

1. Hall justeringsknappen for djupmataren (L) intryckt och skjut mataren till onskat djup.
2. Slapp fingret fran justeringsknappen for djupmataren (L).

IV. ANVÄNDNING

Borra i belong

1. Dra borstlocket (A) en aning mot huvudenheten. Rikta in borrkronan med positionen for borrning.

[Fig.3]

1. Flytta borstlocket (A) till betongytan och se till att de berör varandra.

[Fig.4]

OBSERVERA:

Om borstlocket (A)inte har kontakt med betongytan minskar dammuppsamlingseffekten.

1. Fortsatt borra medan borstlocker (A) halls i tāt kontakt med betongytan.

[Fig.5]

Fördröjt stopp av dammuppsamling

Denna enchet stannar nagra sekunder after att slagborrmaskinens huvudenhet har stangts av for att samla upp det damm som Återstär vid dammbehallarens nos.

Kassera dammet i dammuppsamlaren

OBSERVERA:

• När dammbehällaren (H) ar full kan innehålet svämma over, sä se till att tomma dammbehällaren regelbundet.
  Vidrōr inte filtrets delar vid rengöring. Undvik också att rengöra med högtrycksluft och att tvätta med vatten. Det finns risk für att delarna kan skadas.

• Hall slagborrens huvudenhet horisontalt och arbeta en kort stund.

(Äterstaende pulver i systemet sugs in i dammbehällaren)

1. Tryck in frigöringsknappen für lás (dammbehällare) (G) och dra dammbehällare nedat fran dammupssamlingssystemet. [Fig.6]
2. Tryck latt pa dammbehallaren och slang pulvret som finns i den.

[Fig.7]

1. Satt i en tom dammbehallare i encheten.

Ta bort apparaten fran huvudenheten (slagborrmaskinen)

1. Ställ in och fäst hjälphandtaget på huvudenheten i sidled på att sändant sätt att det inte hindrar borttagning avenna enhet.
2. Ta bortenna enchet medan du trycker pa frigoringsknappen for laset (den har encheten) F).

V. SKÖTSEL

Innan användning

• Ta ur batteriet fran encheten for att gora justeringar, byta ut tillbehör och nar encheten sha forvaras.
• Torka av encheten med en torr och mjuk trasa for att rengöra den.

Byta filter

1. Stick in en platt skruvmejsel i skåran på sidan av filtret som sca bytas ut och ta bort filtrramen frän dammbehällare.

[Fig.8]

1. Efter att du bytt ut mot ett nytt filter fester du filtrramen till dammbehallaren.

[Fig.9]

Byta borstlock

När borstloket slits minskar
dammuppsamlingseffekten. När borstlock ar
slitet skdet bytas ut mot ett nytt.

1. Skjut upp frigöringsknappen För lás (borstlock) (B) på slaghammarsidan av borstlocket och dra den uppät fran styrningen.
   [Fig.10]
2. For in ett nytt borstlock i spetsen pa munstycke och tryck in det tills det laser fast. [Fig.11]

Förvaring

För in ett nytt borstlock i spetsen på munstycke och tryck in det tills det laser fast.

• Tryck på gränsknappen für slagländg och häll munstycke i det mest utskjutna laget och häll kvar. Om munstycke trycks in kan tryckkraften på munstycke bli svag. Om munstycke inte kan skjutas ut helt kan du dra ut munstycket for hand. Upprepa utskjutning och indragning for att Återhamta munstycket.

[Fig.12]

VI. SPECIFICATIONER

Modelln.r. EY9X400
Nätaggregat Från särskild terminal på EY7881
Maximal luftvolym 250 L/min
Dammuppsamlingskapacitet	0,27 L
Ungefährigt filterbyteinterval	100 fyllningar
Djupjustering	Full slaglängd: 95 mm Maximalt djup: 75 mm
Tillgängliga borrbitar	Für belong Borrdiameter: Φ5 mm ~ Φ18 mm Full längd: 110 mm ~ 170 mm (Effektiv längd: 50 mm ~ 110 mm)
Storlek 330 mm × 227 mm × 85 mm (Endast den härentheten)
Vikt 940 g (Endast den härentheten. Töm)

OBSERVERA:

Vi hänvisar till senast allmäna katalog.

Buller & Vibration (Med Panasonic slagborrmaskin: EY7881)

Ljudtrycksnivå (LpA)	94,3 dB (A)Osäkerhet (K): 0,677 dB
Utslätt av vibrationer (ah)	10,72 m/s2

VII. APPENDIX

TILLAGG TILL GARANTIN

Slitage och skada orsakad av langvarig användning (t.ex. fabriksarbete på monteringsbandet, m.m.) tacks inte av garantin.
