KULLANIM KILAVUZU EY9X400 PANASONIC

DIIKKAT Lüftfen makineyi kullanmadan önce kullanma kulavuzunu okuyun ve gelecekte kullanmak üzere bukilavuzu saklayin.

• Cocuklarin cihazla oynamadiklarindan emin olmak icin cocuklar gozetim aktinda tutulmalidir.
• Bu makine yalnizca Panasonic Kirici Delici Matkap EY7881 ile kullanilabilir.

Bu unitenin tahrik guc kaynagl yalnizca EY7881'in kendine ozel terminalinden elde edilebilir.

• Bu makine fiziksel, algisal veya mental kapasiteleri tatsächuk veya deneyim ve bilgi eksikligi olan kisiler (cocuklar dahil) tarafindan kullanima yönelik degildir.

UYARI

Operatörler bu makinererin kullanimi konusunda yeterince bilgilendirilmelidir.

Bu makinerer tehlikeli toz emmek icin uygun degildir.

Bu makinerer yalnizca kuru kullanim icindir.

DIKKAT

Bu makine yalnizca kapali mekanlarda kullanima yoneliktir.

Bu makine yalnizca kapali mekanlarda depolanmalidir.

PL WAZNE INSTRUKCJE DOTYCZACE BEZPIECZENSTWA

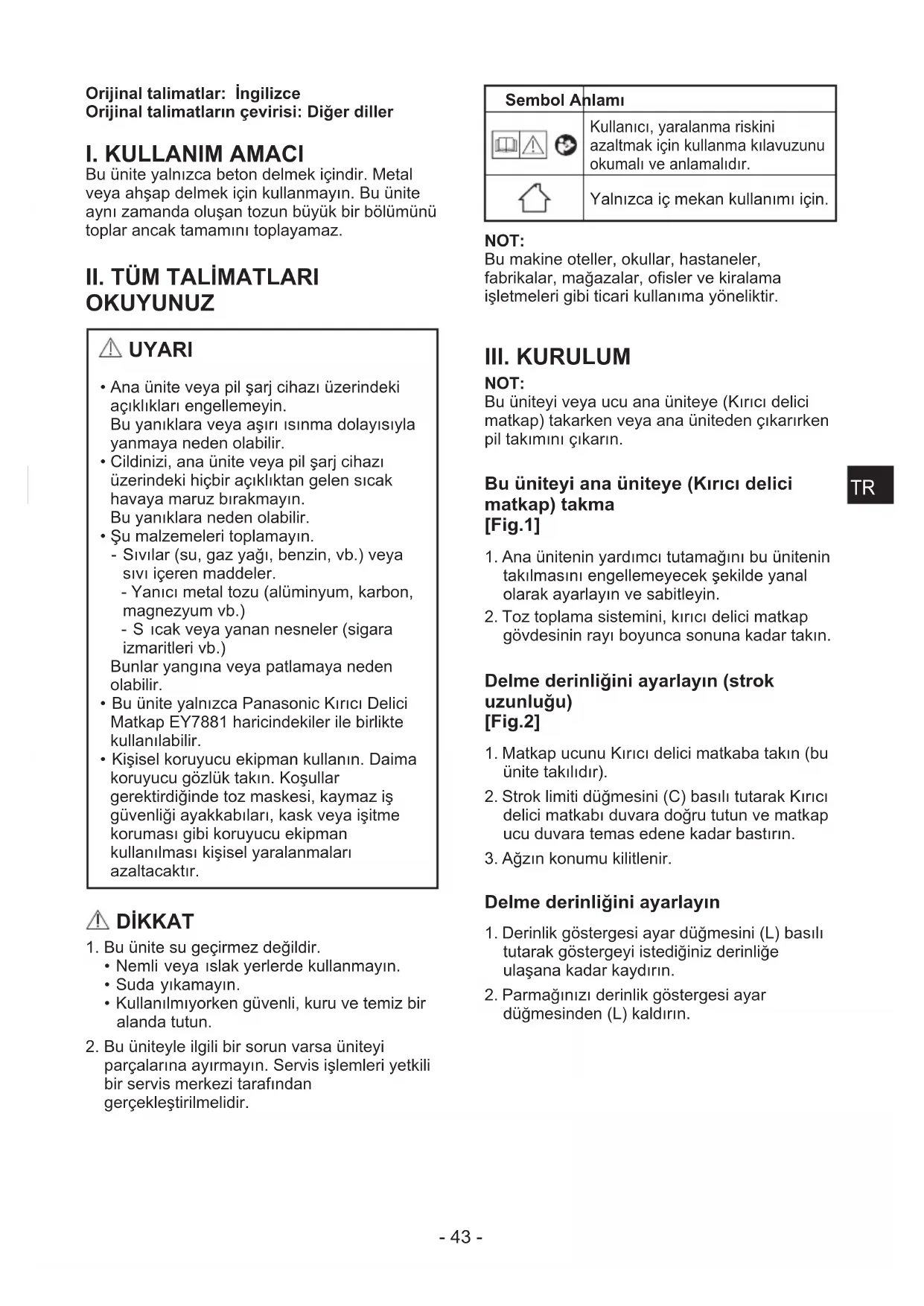

Orijinal talimatlar: ingilizce Orijinal talimatlari n cevirisi: Diger diller

I. KULLANIM AMACI

Bu unite yalnizca beton delmek icindir. Metal veya ahsap delmek icin kullanmayin. Bu unite ayni zamanda olusan tozun buyuk bir bolumunu toplar ancak tamamini toplayamaz.

II. TÜM TALİMATLARI OKUYUNUZ

UYARI

Ana unite veya pil sarj cihazi uzerindeki aqiklklari engellemeyin. Bu yaniklara veya asiri isinma dolayisiyla yanmaya neden olabilir.
Cildinizi, ana unite veya pil sarj cihazi uzerindeki hisbir aqiklktan gelen sicak havaya maruz birakmayin. Bu yaniklara neden olabilir.
- Su malzemeleri toplamayin.

• Sivilar (su, gaz yagi, benzin, vb.) veyasiv iceren maddeler.
• Yanici metal tozu (aluminyum, carbon, magnezyum vb.)
• S icak veya yanan nesneler (sigara izmaritleri vb.)

Bunlar yangina veya patlamaya neden olabilir.

• Bu unite yalnizca Panasonic Kirici Delici Matkap EY7881 haricindekker ile birlikte kullanilabilir.
• Kisisel koruyucu ekipman kullanin. Daimakoruyucu gozluk takin. Kosullargerektirdiinde toz maskesi, kaymaz isgüvenligi ayakkabilari, kask veya isitmekorumasigi koruyucu ekipmankullanilmasi kisesel yaralanmalariazaltacaktir.

DIIKKAT

1. Bu unite su geçirmez degildir.
2. Nemli veya islak yerlerde kullanmayin.
3. Suda yikamayin.
4. Kullanilmiyorken güvenli, kuru ve temiz bir alanda tutun.
5. Bu uniteyle ilgili bir sorun varsa uniteyi parcalarina ayirmayin. Servis islemleri yetkili bir servis merkezi tarafindan gerekleştilmelidir.

Sembol Aylumi

Kullanıci, yaralanma riskini azaltmak ilen kullanma kilavuzunu okumalı ve anlamalıdağ.

Yalinizca ile mekan kullanı ilen.

NOT: Bu makine oteller, okullar, hastaneler, fabrikalar, magazalar, ofisler ve kiralama isletmeleri gibi ticari kullanima yoneliktir.

III. KURULUM

NOT: Bu uniteyi veya ucu ana uniteye (Kiri ci delici matkap) takarken veya ana uniteden cikarirken pil takimini cikarin.

Bu uniteyi ana uniteye (Kirici delici matkap) takma [Fig.1]

1. Ana üntenin yardimci tutamağıni bu üntenin takilmasıngellemeyecek sekilde yanal olarak ayarlayin ve sabitleyin.
2. Toz toplama sistemi, kiri ci delici matkap govdesinin rayi boyunca sonuna kadar takin.

Delme derinligini ayarlayin (strok uzunlu) [Fig.2]

1. Matkap u:cunu Kiri ci delici matkaba takin (bu unite takilidir).
2. Strok limiti dugmesini (C) basili tutarak Kirici delici matkabi duvara匐tu tutun ve matkap ucu duvara temas edene kadar bastirin.
3. Agzin konumu kilitlenir.

Delme derinligini ayarlayin

1. Derinlik gosterreichesi ayar dugmesini (L) basili tutarak gosterreichiy istediginiz derinlige ulasana kadar kaydirin.
2. Parmaginizi derinlik goftergesi ayar dugmesinden (L) kaldirin.

IV. KULLANIM

Beton delme

1. Firca basligini (A) biraz ana unite tarafina dogru cekin. Matkap uuncun ucunu delik aiclacak konum ile hizalayin.

[Fig.3]

1. Firca basligini (A) beton yuzey uzerine getirin ve yakin temas saglayin.

[Fig.4]

NOT:

Firca basligi (A) beton yüzeyle yakin temas halinde degilse toz toplama etkisi azalacaktir.

1. Firca basligini (A) beton yüzeyle yakin temas halinde tutarak delme islemine gelein.

[Fig.5]

Toz toplama gecikme durusu

Bu unite, toz muhafazasin incunda kalan tozu toplamak icin Kirici delici matkap ana unitesi katatildiktan sonra calismasini birkac saniye gecikmeli olarak durdurur.

Toz kutusundaki tozu atin

NOT:

• Toz muhafazasin (H) içi dolduğunda muhafazanineindeki toz taşabilir, bu nedenle lüften toz muhafazasin ilini duzenli aralıklarla bosaltin.

• Temizlerken lutfen filtre parçalarina dokunmayın. Ayrıca lutfen yüksek basinlı havayla temizlemekten veya suyla yikamaktan kaçının. Parçalar hasar gorebilir.

• Kırkı deligi matkap ana ünitesiniyatay tutun ve kisa bir sure calıstirin.
  (Sistemde kalan toz, toz muhafazasinin icine cekilir)

• Kilit aça ma dugmesini (Toz muhafazasi) (G) basili tutun ve toz muhafazasini toz toplama sisteminden cekerek cikarin.
  [Fig.6]
• Toz muhafazasina hafifce vurun ve icindeki tozu atin.
  [Fig.7]
• Bu uniteninicinebosbirtoz muhafazasi takin.

Bu uniteyi ana uniteden (kirici delici matkaptan) cikarin

1. Ana üntenin yarduçı tutamağıni bu üntenin Çikarilmasin engellemeyecek sekilde yanal olarak ayarlayin ve sabitleyin.
2. Kilit açma Düğmesini (bu ünite) (F) basili tutarak bu üniteyi Çiakin.

V. BAKIM

Kullanmadan once

Herhangi bir ayarlama yapmak, aksesuar degistirmek veya bu uniteyi depolamak icin pil takimini bu uniteden cikarin.
- Bu uniteyi temizlemek icin kuru, yumusak bir bezle silin.

Filtre degisimi

1. Değistirilecek filtrenin yanindaki olgün İçine diz BASIS bir tornavida yerleştin ve:filtre;cerevesini toz muhafazasindan Çiakin. [Fig.8]
2. Yeni bir filtrte taktiktan sonra filtrte cergevesini toz muhafazasinakin.

[Fig.9]

Firca basligi degisimi

Firca basligi asindiginda toz toplama etkisi azalir. Firca basligi asindiginda luffen yenisiyle degistirin.

1. Firca basligi uuncun Kiri ci delici matkap tarafindaki kilit a cma duğmesini (Firca basligi) (B) yukari bastirin ve basligi kilavuzdan yukari dokru cekin.

[Fig.10]

1. Ažin ucuna=yeni bir FIRca basligi 院校u takin ve kilitlenene kadar bastirin.

[Fig.11]

Uzatma

Agnin ucuna yeti bir fira basligi ucu takin ve kilitlenene kadar bastirin.

• Agzi en uzatilmis duruma getirmek icin strok limiti duğmesine basin ve orada tutun. Agiz iterek sukulursa veya devam ederse, agzin baski kuvveti azalabilir. Agiz tamamen uzatilamiyorsa luften agzi elinizle cekip;cikartin. Düzeltmek icin uzatma ve kisaltma islemini tekrarlayin.

[Fig.12]

VI. TEKNIK ÖZELLLIKLER

Model No.	EY9X400
Tahrik güü kaynakı	EY7881'in kendine özel terminalinden
Maksimum hava hacmi	250 L/min
Toz toplama kapasitesi	0,27 L
Yaklaşık filtreadeşirme aralı	100 dolum
Derinlik ayarı	Tam strok: 95 mm Maksimum derinlik: 75 mm
Kullanil bilen matkap uzcları	Beton yüz Delme yüz: Φ5 mm ~ Φ18 mm Tam uzunluk: 110 mm ~ 170 mm (Etkin uzunluk: 50 mm ~ 110 mm)
Boyut 330 mm × 227 mm × 85 mm (Yalinizca bu ünite)
Ağırkı	940 g (Yalinizca bu ünite. Boş)

NOT:
Lütfen en yeni genel kataloga bakin.

Gürültü ve Titresim (Panasonic Kırıç deligi matkap : EY7881 ile)

Ses Basinci Seviyesi (LpA)	94,3 dB (A) Belirsislik (K): 0,677 dB
Titreşim emisyonu (ah)	10,72 m/s2

VII. EK

GARANTI DESTEGI

Uzun zamandan beri suregelen (orn., montajhattindaki calisma) ve kullanim dolayisiyla ortaya cikan tum ariza ve hasarlar garanti kapsami disindadir.

[For Turkey only]

Manufacturer:

Panasonic Corporation

1006, Kadoma, Osaka 571-8501, Japonya
