NÁVOD K OBSLUZE EY9X400 PANASONIC

• Děti by měly být pod dozorem, aby se zajistilo, Že si nebudou se spotřebicem hrát.
• Toto zařizení lze používat pouze s rotačním kladivem Panasonic EY7881.

Tuto jegnotku lze napajet pouze prostrefnictvim k tomu urcené koncovky modelu EY7881.

• Tento spotbrebič neni určen k používání osobami (včetné děti) se snízenými fyzickými, smyslovými Či mentalínimi schopnostmi nebo s nedostatkem zkušenosti a znalostí.

VAROVÁNÍ

Obsluha musi byt priślusnym zpūsobem poučena o používání těchto spotřebičú.

Tyto spotbrebié nejsou vchodné pro vysávání nebezpečného prachu.

Spotbrebié jsou urceny pouze proSuche pouziti.

POZOR

Spotbrebič je určen pouze pro použití uvnitř budov.

Spotbrebic musi byt skladovan pouze uvnitrudobov.

HU FONTOS BIZTONSÁG I UTASÍTÁSOK

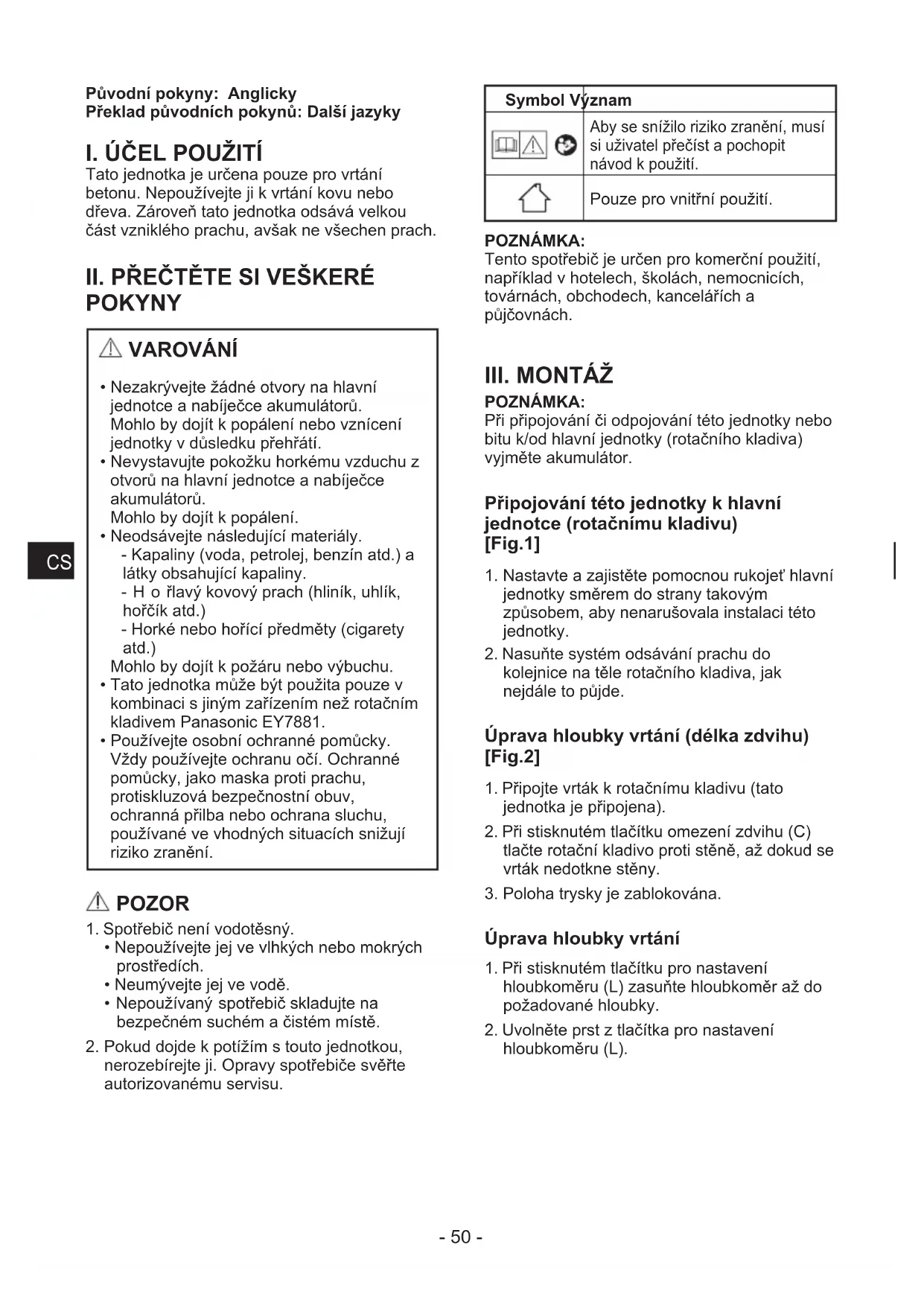

PüvodníPokyny:Anglicky Překlad püvodníchPokynú:Dalsí jazyky

I. UČEL POUžITÍ

Tato Jednotka je urcena pouze pro vrtani betonu. Nepoužívejte ji k vrtani kovu nebo d'reva. Zároven tato Jednotka odsáva velkou cást vznikiého prachu, avšak ne vsechen prach.

II. PRECTETESI VESKEREPOKNY

VAROVÁNÍ

• Nezakryvejte zaadne otvory na hlavní Jednotce a nabiječce akumulátorů. Mohlo by dojít k popálení nebo vznicení Jednotky v dusledku prehrátí.

• Nevystavujte pokožku horkému vzduchu z otvorù na hlavní Jednotce a nabiječce akumulátorú. Mohlo by DOJIT k popáleni.

• Neodsávejte následujíci materiały.

• Kapaliny (voda, petrolej, benzín atd.) a látky obsahujíci kapaliny.

• H o rlavy kovovy prach (hlinik, uhlik, horcik atd.)

• Horké nebo hoříci prědměty (cigaretty atd.)

Mohlo by dojít k požáru nebo vybuchu.

Tato gednotka muze byt pouzita pouze v kombinaci s jinym zarizenim nez rotačním kladivem Panasonic EY7881.
- Používejte osobní ochranné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky, jako maska proti prachu, protiskluzová bezpečnostní obuv, ochranná prilba nebo ochrana sluchu, používané ve vchodněch situacích snizují riziko zraněné.

POZOR

1. Spotbrebic není vodotésny.
2. Nepoužívejte jej ve vlhkých nebo mokrách prostředích.
3. Neumyveje jej ve vode.
4. Nepoužívaný spotřebic skladujte na bezpečné suchém a cistém mistrě.
5. Pokud dojde k potizim s touto Jednotkou, nerozebirejte ji. Opravy spotbrebié svěrte autorizovanému servisu.

Symbol Význam
	Aby se snížilo riziko zraněnémi, musi si uživotel prečíst a pochopit námov d k použití.
	Pouze pro vnitřné použití.

POZNÁMKA:

Tento spotbrebič je určen pro komerčné použiti, například v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářích a pújčovnách.

III. MONTAZ

POZNÁMKA:

Připojováni teto Jednotky k hlavní Jednotce (rotačnímu kladivu) [Fig.1]

1. Nastavte a zajistete pomocnou rukojet hlavní Jednotky směrem do strany takovým zpúsobem, aby nenarušovala instalaci títo Jednotky.
2. Nasunte systém odsávání prachu do kolejnice na těle rotačniho kladiva, jaknejdále to pújde.

Uprava hloubky vrtani (délka zdvihu) [Fig.2]

1. Pripoje vtak k rotačnímu kladivu (tato Jednotka je pripojena).
2. Pri stisknutem tlacitku omezeni zdvihu (C) tlacte rotacn kladivo proti stene, az dokud se vrtak nedotkne steny.
3. Poloha trysky je zablokovova.

Uprava hloubky vrtani

1. Pri stisknutem tlacitku pro nastaveni hloubkomeru (L)zasunte hloubkomer a do požadované hloubky.
2. Uvolnete prst z tlacitka pro nastaveni hloubkomeru (L).

IV. PROVOZ

Vrtani betonu

1. Kryt kartáche (A) mirne poyvtáhněte směrem k hlavní Jednotce. Zarovnejte špičku vrták u s mistem k vrtání.

[Fig.3]

1. Kryt kartáče (A) posunte směrem k povrchu betonu až do těsného vázajemného kontaktu.

[Fig.4]

POZNÁMKA:

Pokud neni kryt kartáče (A) v těsném kontaktu s povrchem betonu, sníží se učinnost odsávání prachu.

1. Za stalého pridržovani krytu kartáče (A) v těsném kontaktu s povrchem betonu začněte s vrtáním.

[Fig.5]

Opožděné zastavení odsávání prachu

Tato Jednotka se zastav iž po několika sekundách od vypnutí hlavní Jednotky rotačniho kladiva, aby odsála prach, který zustane na špíce vrtáku, do skřine na prach.

Vysypte prasek ze skrince na pracch

POZNÁMKA:

Kdyz se skrni na prach (H) naplini, muze prasek uvnit pretect, proto skriin na prach pravideln vysypaveje.
- Pri cishtei se nedotykejte soucasti filtru. Rovnez se vyvarujte cishtei vysokotlakym vzduchem nebo myti ve vode. Jednotlivé casti by mohy BYt poskozeny.
1. Udržujte hlavní Jednotku rotačniho klaDIVA vodorovně a pracujte pouze po krátkou dobu. (Zbývajćí prášek je ze systému odsáván do skříne na prac)
2. Drzte stisknute tlacitko uvolnei zamku (skrni na prach) (G) a vytihnete skrni na prach dolu ze systemu pro odsavani prachu. [Fig.6]
3. MirnePoklepejte na skrín na prach a odstrahte prášek uvnitr.

[Fig.7]

1. Zasunte prazdnou skrín na prach zpět do teto jednotky.

Odojovani teto Jednotky od hlavnijednotky (rotacniho kladiva)

1. Nastavte a zajistete pomocnou rukojet' hlavní Jednotky směrem do strany takovým zpùsobem, aby nenarušovala odpojování teto Jednotky.
2. Pri stisknutem tlacitku uvolneni zamku (tato Jednotka) (F) opojte tutu Jednotku.

V. UDRZBA

Před použitím

• Chcete-li provest nejaké upravy, menit prislusenstvi nebo uskladnit tento pristroj, vyjmete akumulator z tefo Jednotky.
  K cisteni tohoto pristroje jej otrete suchym, mekkym hadrikem.

Vymena filtru

1. Vložte plochy šroubovák do dražky na straně vyměñovaného filtru a vyjměte rameček filtru ze skříne na prach.

[Fig.8]

1. Po vymene za novy filtr nasadte ramecek filtru zpět na skřín na prach.

[Fig.9]

Vyměna krytu kartáče

Opotrebenim krytu kartáce se snizuje Účinnost odsávány prachu. Když je kryt kartáce opotrebovaný, vyměnte jej za nový.

1. Zatlačte nahoru tlacitko uvolněni zámku (kryt kartáče) (B) na krytu kartáče (na straně rotačniho kladiva) a vytáhněte kryt kartáče směrem nahoru z vodicích dražek.

[Fig.10]

1. Vložte nový kryt kartáče na špíčku trysky a zatláčte jej, dokud nezacvakne.

[Fig.11]

Jak upevnit

Vlozte novy kryt kartace na spicku trysky a zatlachte jej, dokud nezacvakne.

• Stisknéte tlacitko omezení zdvihu a držte trysku plné vytaženou. Pokud je tryskazasunuta nebo jen castečné vytažena, muže byt jej tlaková sila prilis slabá. Pokud nelze trysku plné vysunout, vytahněte ji ručné. Pro opravení zopakujte vytaženi azasunuti.

[Fig.12]

VI. SPECIFIKACE

Č. modelu EY9X400
Napájení Z príslušné koncovky modelu EY7881
Maximálni objem vzduchu	250 L/min
Kapacita odsátého prachu	0,27 L
Přiblinkné interval pro výměnu filtru	100 naplněné
Nastavení hloubky	Plné zdvih: 95 mm Maximálni hloubka: 75 mm
Dostupné vrták	Pro beton Prüměr vrtání: Φ5 mm ~ Φ18 mm Plné délka: 110 mm ~ 170 mm (Účinná délka: 50 mm ~ 110 mm)
Velikost 330 mm × 227 mm × 85 mm (Pouze tato Jednotka)
Hmotnost 940 g (Pouze tato Jednotka. Prázdná)

POZNÁMKA:

Podrobnosti viz v nejnovejśím všeobecném katalogu.

Hluk a vibrate (S rotačním kladivem Panasonic: EY7881)

Hladina akustického tlaku (LpA)	94,3 dB (A) Nepřesnost (K): 0,677 dB
Vydávané vibrace (ah)	10,72 m/s²

VII. PRÍLHOHA

DODATEK K ZÁRUCE

Poruchy Či poskození zpūsobené soustavným použiváním (například práce na montážné lince atd.) záruka nekryje.
