GEBRUIKSAANWIJZING R5050e RAPID

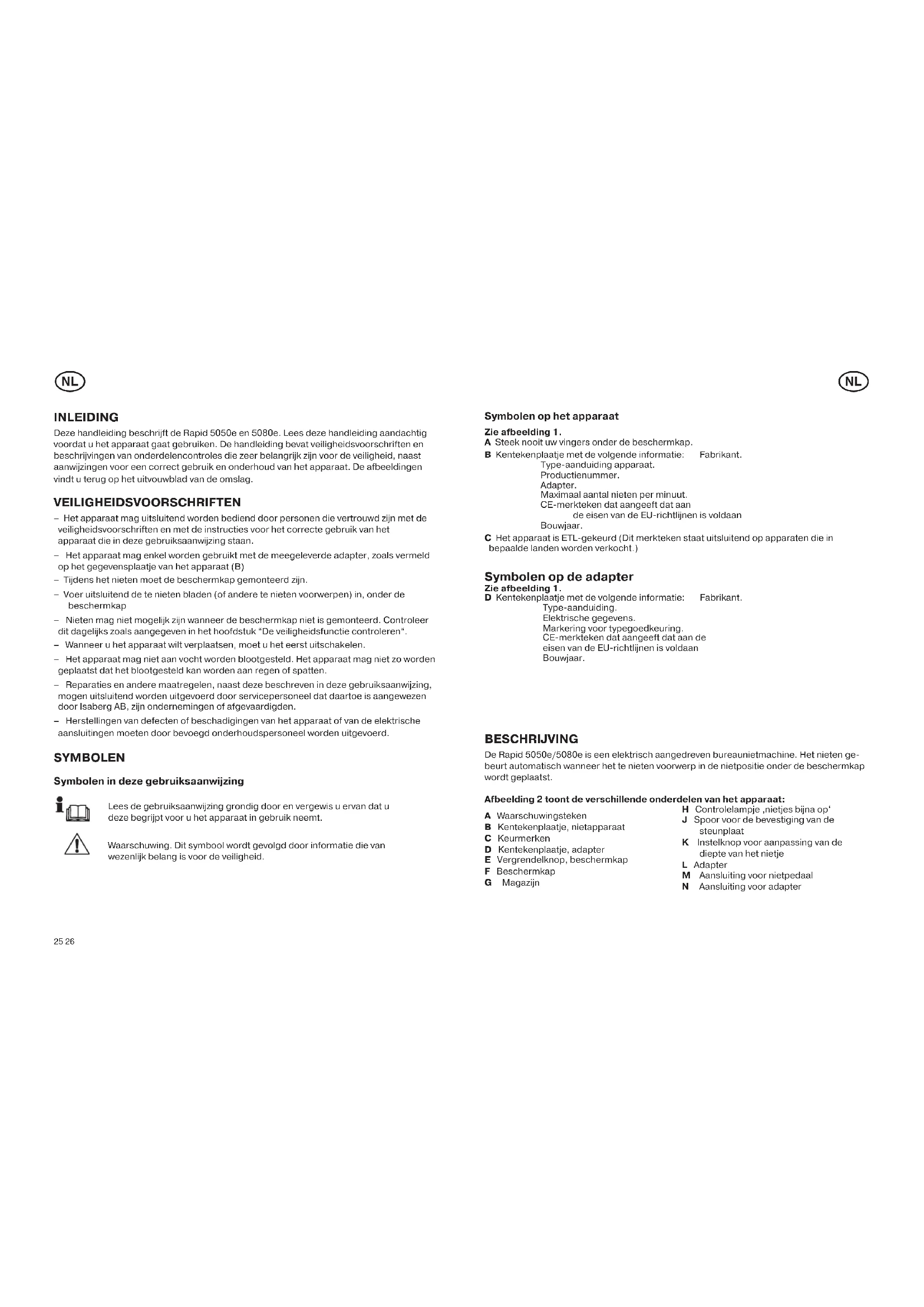

4894_pg_manual_5050e_5080e_v3.indd 23-24 14.10.13 11:4725 26 INLEIDING Deze handleiding beschrijft de Rapid 5050e en 5080e. Lees deze handleiding aandachtig voordat u het apparaat gaat gebruiken. De handleiding bevat veiligheidsvoorschriften en beschrijvingen van onderdelencontroles die zeer belangrijk zijn voor de veiligheid, naast aanwijzingen voor een correct gebruik en onderhoud van het apparaat. De afbeeldingen vindt u terug op het uitvouwblad van de omslag. VEILIGHEIDSVOORSCHRIFTEN – Het apparaat mag uitsluitend worden bediend door personen die vertrouwd zijn met de veiligheidsvoorschriften en met de instructies voor het correcte gebruik van het apparaat die in deze gebruiksaanwijzing staan. – Het apparaat mag enkel worden gebruikt met de meegeleverde adapter, zoals vermeld op het gegevensplaatje van het apparaat (B) – Tijdens het nieten moet de beschermkap gemonteerd zijn. – Voer uitsluitend de te nieten bladen (of andere te nieten voorwerpen) in, onder de beschermkap – Nieten mag niet mogelijk zijn wanneer de beschermkap niet is gemonteerd. Controleer dit dagelijks zoals aangegeven in het hoofdstuk “De veiligheidsfunctie controleren“. – Wanneer u het apparaat wilt verplaatsen, moet u het eerst uitschakelen. – Het apparaat mag niet aan vocht worden blootgesteld. Het apparaat mag niet zo worden geplaatst dat het blootgesteld kan worden aan regen of spatten. – Reparaties en andere maatregelen, naast deze beschreven in deze gebruiksaanwijzing, mogen uitsluitend worden uitgevoerd door servicepersoneel dat daartoe is aangewezen door Isaberg AB, zijn ondernemingen of afgevaardigden. – Herstellingen van defecten of beschadigingen van het apparaat of van de elektrische aansluitingen moeten door bevoegd onderhoudspersoneel worden uitgevoerd. SYMBOLEN Symbolen in deze gebruiksaanwijzing Lees de gebruiksaanwijzing grondig door en vergewis u ervan dat u deze begrijpt voor u het apparaat in gebruik neemt. Waarschuwing. Dit symbool wordt gevolgd door informatie die van wezenlijk belang is voor de veiligheid.

Symbolen op het apparaat Zie afbeelding 1. A Steek nooit uw vingers onder de beschermkap. B Kentekenplaatje met de volgende informatie: Fabrikant. Type-aanduiding apparaat. Productienummer. Adapter. Maximaal aantal nieten per minuut. CE-merkteken dat aangeeft dat aan de eisen van de EU-richtlijnen is voldaan Bouwjaar. C Het apparaat is ETL-gekeurd (Dit merkteken staat uitsluitend op apparaten die in bepaalde landen worden verkocht.) Symbolen op de adapter Zie afbeelding 1. D Kentekenplaatje met de volgende informatie: Fabrikant. Type-aanduiding. Elektrische gegevens. Markering voor typegoedkeuring. CE-merkteken dat aangeeft dat aan de eisen van de EU-richtlijnen is voldaan Bouwjaar. BESCHRIJVING De Rapid 5050e/5080e is een elektrisch aangedreven bureaunietmachine. Het nieten ge- beurt automatisch wanneer het te nieten voorwerp in de nietpositie onder de beschermkap wordt geplaatst. Afbeelding 2 toont de verschillende onderdelen van het apparaat: A Waarschuwingsteken B Kentekenplaatje, nietapparaat C Keurmerken D Kentekenplaatje, adapter E Vergrendelknop, beschermkap F Beschermkap G Magazijn H Controlelampje ‚nietjes bijna op‘ J Spoor voor de bevestiging van de steunplaat K Instelknop voor aanpassing van de diepte van het nietje L Adapter M Aansluiting voor nietpedaal N Aansluiting voor adapter

4894_pg_manual_5050e_5080e_v3.indd 25-26 14.10.13 11:4727 28 ACCESSOIRES Pedaal om de nietbewerking met de voet te starten. Wanneer het pedaal aangesloten is, is de ingebouwde trekker uitgeschakeld. Steunplaat voor het te nieten voorwerp. INSTALLATIE De Rapid 5050e/5080e wordt als volgt geïnstalleerd: 1 Plaats het apparaat op een stabiele horizontale ondergrond. Het apparaat moet op een effen en schoon oppervlak staan, zodat de voetjes vast staan op de ondergrond. 2 Controleer of de juiste adapter wordt gebruikt. Zie kentekenplaatje (B) 3 Steek de stekker van de adapter in het stopcontact en sluit zijn laagspanningskabel aan op de aansluiting (N) van het apparaat. BEDIENING Het nietjesmagazijn vervangen Wanneer het magazijn nog maar 19 nietjes bevat, schakelt het controlelampje (H) van groen naar rood. Vervang het nietjesmagazijn (G) als volgt. Zie afbeelding 2 en 3: Vul, wanneer nodig, het apparaat met nietjes zoals aangegeven op afbeelding 3: 1 Druk op de vergrendelknop (E) van de beschermkap (F) en verwijder de beschermkap. 2 Neem het magazijn vast aan de bovenkant en schuif het horizontaal recht naar buiten. 3 Monteer het nieuwe magazijn in omgekeerde volgorde. 4 Monteer de beschermkap. Controleer of deze aan de voorkant correct zit en of de vergrendelknop omhoog klikt. 5 Het controlelampje staat nu op groen, en het nieten kan starten. De positie van de trekker instellen Zie afbeelding 3 Om de afstand tussen de nietjes en de rand van het te nieten voorwerp in te stellen, regelt u de nietdiepte met de regelknop (K). U kunt deze maat aflezen op de schaal boven de regelknop. Houd er rekening mee dat nieten in de hoek of aan de kant mogelijk een verschillende positie vereisen. Nieten Om te nieten gaat u als volgt te werk: 1 Zorg ervoor dat de regelknop (K) op de correcte nietdiepte is ingesteld. 2 Sluit het apparaat op het net aan. Het controlelampje (H) is nu groen. Waarschuwing! Leg alleen het te nieten voorwerp onder de beschermkap. 3 Breng het te nieten voorwerp in de nietpositie, zodat de trekker wordt ingedrukt. 4 Wanneer u klaar bent met nieten, zet u het apparaat uit door de voedingskabel van de adapter uit het stopcontact te trekken. ONDERHOUD De veiligheidsfuncties controleren De controle van de veiligheidsfunctie van de beschermkap is een veiligheidscontrole die elke dag moet gebeuren voordat het apparaat wordt gebruikt. De controle van de veiligheidsonderbreker moet als volgt worden uitgevoerd: 1 Schakel het apparaat in. 2 Verwijder de beschermkap door zijn vergrendelknop in te drukken. 3 Probeer een blad papier te nieten, terwijl de beschermkap verwijderd is. Als er geniet kan worden zonder de beschermkap, moet het apparaat onmiddellijk ontkop- peld worden en aangeboden worden voor reparatie. Schoonmaken Maak het apparaat indien nodig als volgt schoon: 1 Verwijder de adapter door zijn kabels te ontkoppelen. 2 Maak het apparaat indien nodig schoon door stof en papiersnippers weg te blazen. 3 Als het apparaat erg vuil is, moet het worden schoongemaakt met een vochtige doek. 4 Wanneer er losse nietjes in het apparaat zitten, dient u het op te tillen, in verschillende richtingen te keren en te schudden. De nietjes vallen er dan uit via de gaten aan de onderzijde van het apparaat.

4894_pg_manual_5050e_5080e_v3.indd 27-28 14.10.13 11:4729 30 PROBLEEMOPLOSSING De nietjes worden niet correct gebogen Wanneer de nietjes onvoldoende worden gebogen of op het te nieten voorwerp in elkaar plooien, kan dit te wijten zijn aan een van de volgende problemen: – Te dik nietvoorwerp. Het beste resultaat wordt verkregen wanneer de pinnen van het nietje minimaal 3 mm door het voorwerp steken. – Het te nieten voorwerp is te hard. – Gebruik altijd een origineel Rapid-nietjesmagazijn. – Er zitten losse nietjes in het mechanisme. Het apparaat heeft een servicebeurt nodig. Er vindt een nietbeweging plaats, maar het apparaat produceert geen nietjes – Het magazijn is leeg. Het controlelampje staat op rood. Vervang het magazijn zoals aangegeven in de instructies. – Er is een nietje vast komen te zitten in het mechanisme. Vervang het magazijn of verwijder voorzichtig het beschadigde nietje. Snij, in dat laatste geval, de tape eraf met een scherp mes of een gelijkaardig voorwerp. Verwijder de beschadigde nietjes en schuif de nietjesband op zijn plaats. – Gebruik altijd originele Rapid-nietjesmagazijnen met de juiste markering. – Het magazijn is beschadigd of versleten. Vervang het zoals aangegeven in de instructies. Er vindt geen nietbeweging plaats – Er is geen stroom. Controleer of de adapter aangesloten is op het apparaat en op het stopcontact. Controleer of het controlelampje op groen staat en continu brandt. Controleer of er spanning is in het stopcontact (er kan een zekering gesprongen zijn). – Controleer of de trekker terugveert na het nieten. – Het apparaat is beschadigd. Het heeft een servicebeurt nodig. – Het controlelampje knippert rood of groen. Het apparaat heeft een servicebeurt nodig. Maatregelen bij een onderbroken nietcyclus De nietcyclus kan om verschillende redenen worden onderbroken, bijvoorbeeld bij stroomuitval of omdat een voedingskabel werd verwijderd. Indien de nietcyclus is onderbroken, kunt u de storing als volgt verhelpen:

1. Zorg ervoor dat het apparaat onder spanning staat. Bijvoorbeeld door de voedingskabel

weer aan te sluiten als deze uit het stopcontact is getrokken.

2. Verwijder de beschermkap door zijn vergrendelknop in te drukken en de kap weg te

trekken. TECHNISCHE GEGEVENS Volledige benaming Rapid 5050e Rapid 5080e Breedte 120 mm 120 mm Lengte 245 mm 245 mm Hoogte 157 mm 160 mm Gewicht 2,2 kg 2,2 kg Max. capaciteit (80 g kopieerpapier) 50 bladzijden 80 bladzijden Max. nietdiepte 50 mm 50 mm Type nietjes Zie voorzijde van het magazijn Aantal nietjes in het magazijn 5000 5000 Adapter: Gebruik enkel de adapter zoals aangeduid op het ken tekenplaatje van de nietmachine (B) Vermogen/spanning adapter: Zie kentekenplaatje adapter Wanneer met maximale frequentie wordt geniet, 50 nietjes/min (24000 nietjes/8 u, voorbeeld afb. 7), is het equivalente geluidsniveau 68 db(A). Geluidmetingen uitgevoerd volgens ISO 7779 met aanvullend voorstel “Elektrische nietapparaten: geluidtestcode.“ Het equivalente geluidsniveau 70 dB(A) is in Duitsland het maximum toegelaten geluidsniveau in openbare ruimtes zoals winkels, luchthavencheck-in, recepties e.d.

3. Verwijder het magazijn.

4. Verwijder het te nieten voorwerp.

5. Plaats een nieuw magazijn.

Let op! Het gebruikte magazijn kan door bevoegd onderhoudspersoneel worden gerepareerd.
