R5050e - Nitoja RAPID - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköinen toimistonitoja
Merkki	RAPID
Malli	R5050e
Mitat (P × L × K)	245 × 120 × 157 mm
Paino	Noin 1,5 kg (arvio)
Virtalähde	Verkkolaite (katso tyyppikilpi)
Niittityyppi	Rapidin erikoiskasetti (malli 5050e)
Niittien määrä kasettia kohden	Noin 200 (arvio)
Paperin enimmäiskapasiteetti (80 g/m²)	Ei määritelty, arvio 30 arkkia
Enimmäisniittaussyvyys	Ei määritelty, säädettävissä vivulla
Enimmäisniittausnopeus	500 niittiä/min
Äänitaso	68 dB(A) maksiminopeudella
Toimintatapa	Automaattinen käynnistys, kun esine työnnetään suojuksen alle
Turvasuojus	Kyllä, turvakytkimellä ja lukituspainikkeella
Niittitason merkkivalo	Vihreä (OK) → Punainen (19 niittiä jäljellä)
Mukana tulevat lisävarusteet	Verkkolaite, suojus, niittikasetti (alkukasetti)
Valinnat	Laukaisupolkimen lisävaruste, tukipöytä
Huolto	Puhdistus puhaltamalla tai kostealla liinalla; niittien poisto ravistamalla
Korjaukset	Vain Isaberg AB:n valtuuttama teknikko
Takuu	Ei määritelty, kysy jälleenmyyjältä

Usein kysytyt kysymykset - R5050e RAPID

Kuinka vaihtaa niittikasetti?

Paina suojuksen lukituspainiketta (E), poista suojus (F). Tartu kasettiin (G) yläreunasta ja vedä se vaakasuunnassa itseäsi kohti. Aseta uusi kasetti vastakkaiseen suuntaan, aseta sitten suojus takaisin kunnes painike lukittuu. Merkkivalon (H) pitäisi muuttua vihreäksi.

Mitä tehdä, jos merkkivalo pysyy punaisena?

Punainen merkkivalo ilmaisee, että niittejä on jäljellä 19 tai vähemmän. Vaihda niittikasetti mahdollisimman pian. Jos merkkivalo pysyy punaisena vaihdon jälkeen, tarkista, että kasetti on asetettu oikein.

Kuinka säätää niittaussyvyys?

Käytä laitteen alla olevaa säätövipua (K). Asteikko ilmaisee niitin etäisyyden esineen reunasta. Säädä tarpeen mukaan: suurempi syvyys paksuille paketeille, pienempi ohuille papereille.

Laite ei niitaa, vaikka mekanismi käynnistyy, mitä tehdä?

Tarkista ensin, ettei kasetti ole tyhjä (punainen merkkivalo). Jos siinä on niittejä, niitti voi olla jumissa. Poista kasetti ja irrota viallinen niitti varovasti veitsellä. Käytä aina alkuperäisiä Rapid-kasetteja.

Laite ei käynnisty, mitä tarkistaa?

Varmista, että verkkolaite on kytketty oikein laitteeseen (N) ja pistorasiaan. Tarkista, että pistorasia on jännitteinen (kokeile toista laitetta). Jos merkkivalo ei syty, verkkolaite tai laite voi olla viallinen.

Kuinka puhdistaa niittauslaite?

Irrota verkkolaite. Puhalla pöly ja paperijäämät pois. Tarvittaessa käytä kosteaa liinaa (ei voimakkaita nesteitä). Poista jumissa olevat niitit ravistamalla laitetta ylösalaisin roskakorin päällä.

Voinko käyttää muiden merkkien niittejä?

On erittäin suositeltavaa käyttää alkuperäisiä Rapid-niittikasetteja. Yhteensopimattomat niitit voivat vahingoittaa mekanismia ja mitätöidä takuun. Tarkista asianmukainen merkintä kasettia.

Kuinka tarkistaa turvasuojuksen toiminta?

Kytke laite joka päivä ennen käyttöä ja poista suojus painamalla lukituspainiketta. Laitteen ei tule toimia ilman suojusta. Jos näin tapahtuu, irrota välittömästi ja ota yhteyttä valtuutettuun teknikkoon.

Mitä tehdä sähkökatkon aikana niittauksessa?

Irrota laite ja poista suojus. Poista kasetti ja niitattava esine. Aseta uusi kasetti. Kytke laite takaisin; syklin pitäisi jatkua normaalisti. Jos kasetti on vaurioitunut, älä korjaa sitä itse.

Mistä tyyppikilpi löytyy ja mitä se sisältää?

Tyyppikilpi (B) sijaitsee laitteessa. Se kertoo valmistajan, mallin, sarjanumeron, verkkolaitetyypin, enimmäisniittausnopeuden, CE-merkinnän ja valmistusvuoden.

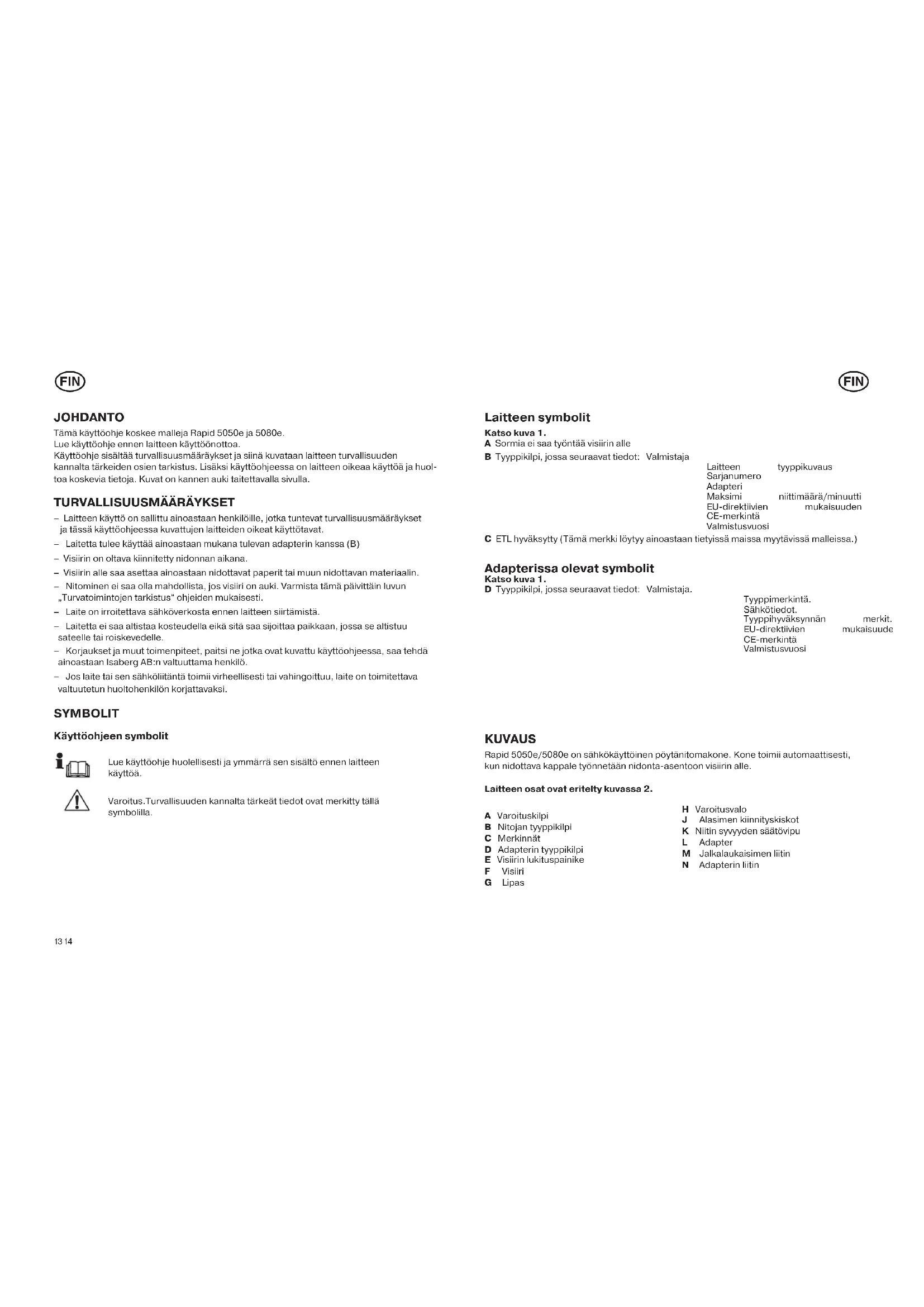

KÄYTTÖOHJE R5050e RAPID

SF Käyttöohje Luo käyttöohje huieliisastt annen laithsen käytusomjika

Tämä käyttöohje koskee malleja Rapid 5050e ja 5080e.

Lue käyttöohje ennen laitteen käyttöönottoa.

Käyttöohje sisältää turvallisuusmääräykset ja siinä kuvataan laitteen turvallisuuden kannalta tärkeiden osien tarkistus. Lisäksi käyttöohjeessa on laitteen oikeaa käyttöä ja huoltoa koskevia tietoja. Kuvat on kannen auki taitettavalla sivulla.

TURVALLISUUSMÄÄRÄYKSET

• Laitteen käyttö on sallittu ainoastaan henkilöille, jotka tuntevat turvallisuusmääräykset ja tässä käyttöohjeessa kuvattujen laitteiden oikeat käyttötavat.
• Laitetta tulee käyttää ainoastaan mukana tulevan adapterin kanssa (B)
• Visiirin on oltava kiinnitetty nidonnan aikana.
• Visiirin alle saa asettaa ainoastaan nidottavat paperit tai muun nidottavan materiaalin.
• Nitominen ei saa olla mahdollista, jos visiiri on auki. Varmista tämä päivittäin luvun „Turvatoimintojen tarkistus" ohjeiden mukaisesti.
• Laite on irroitettava sähköverkosta ennen laitteen siirtämistä.
• Laitetta ei saa allistaa kosteudella eikä sitä saa sijoittaa paikkaan, jossa se altistuu sateelle tai roiskevedelle.
• Korjaukset ja muut toimenpiteet, paitsi ne jotka ovat kuvattu käyttöohjeessa, saa tehdä ainoastaan Isaberg AB:n valtuuttama henkilö.
• Jos laite tai sen sähköliitäntä toimii virheellisesti tai vahingoittuu, laite on toimitettava valtuutetun huoltohenkilön korjattavaksi.

SYMBOLIT

Käyttöohjeen symbolit

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö ennen laitteen käyttöä.

Varoitus.Turvallisuuden kannalta tärkeät tiedot ovat merkitty tällä symbolilla.

Laitteen symbolit

Katso kuva 1.

A Sormia ei saa työntää visiirin alle
B Tyyppikilpi, jossa seuraavat tiedot: Valmistaja

Laitteen

tyyppikuvaus

Sarjanumero

Adapteri

Maksimi

niittimäärä/minuutti

EU-direktiivien
CE-merkintä
Valmistusvuosi

C ETL hyväksytty (Tämä merkki löytyy ainoastaan tietyissä maissa myytävissä malleissa.)

Adapterissa olevat symbolit

Katso kuva 1
D Tyyppikilpi, jossa seuraavat tiedot: Valmistaja.

Tyyppimerkintä.

Sähkötiedot.
Tyyppihyväksynnän
EU-direktiivien
CE-merkintä
Valmistusvuosi

KUVAUS

Rapid 5050e/5080e on sähkökäyttöinen pöytänitomakone. Kone toimii automaattisesti, kun nidottava kappale työnnetään nidonta-asentoon visiirin alle.

Laitteen osat ovat eritelty kuvassa 2.

A Varoituskilpi
B Nitojan tyyppikilpi
C Merkinnät
D Adapterin tyyppikilpi
E Visiirin lukituspainike
F Visiiri
G Lipas

H Varoitusvalo
J Alasimen kiinnityskiskot
K Niitin syvyyden säätövipu
L Adapter
M Jalkalaukaisimen liitin
N Adapterin liitin

LISÄVARUSTEET

Poljin nidonnan jalkalaukaisua varten. Kun poljin on asennettu, sisäinen laukaisin ei ole käytössä, mutta sitä voi käyttää nidottavan materiaalin pysäyttimenä. Alasin nidottavan materiaalin tukemiseksi.

ASENTAMINEN

Asenna Rapid 5050e/5080e seuraavasti:

1 seta laite tukevalle, vaakasuoralle alustalle. Laitteen on oltava tasaisella ja puhtaalla pinnalla silen, että sen jalat kiinnittyvät alustaan.
2 Tarkista, että käytät oikeaa adapteria. Katso laitteen tyyppikilpi (B).
3 Kytke adapterin verkkojohto pistorasiaan ja pienjännitejohto laitteen liittimeen(N)

KÄYTTÖ

Kasetin vaihto

Kun nitomanastakasetissa on ainoastaan 19 nastaa jäljellä, ilmaisinvalon (H) väri vaihtuu vihreästä punaiseksi. Vaihda nitomanastakasetti (G) seuraavasti:

Katso kuvia 2 ja 3:

Tarvittaessa vaihda nitomanastakasetti kuvan 3 mukaisesti:

1 Paina visiirin (F) lukituspainiketta (E) ja poista visiiri.
2 Ota kiinni kasetin yläosasta ja vedä se ulos vaakasuoraan.
3 Asenna uusi kasetti paikalleen päinvastaisessa järjestyksessä.
4 Kiinnitä visiiri. Varmista, että visiirin etuosa on oikeassa asennossa ja että lukituspainike lukittuu.
5 Ilmaisinvalon väri on nyt vihreä ja voit aloittaa nidonnan.

Laukaisimen asennon säätäminen

Katso kuva 3.

Säädä nitomanastan ja nidottavan materiaalin välinen etäisyyes määrittämällä nidontasyvyys säätimen (K) avulla. Etäisyyden voi lukea säätimen yläpuolella olevasta asteikosta. Huomaa, että nidonta kulmasta ja reunasta saattavat vaatia eri asetukset.

Nidonta

Suorita nidonta seuraavasti:

1 Varmista, että säädin (K) on asetettu oikeaan nidontasyvyyteen.
2 Kytke laitteeseen virta. Ilmaisinvalon (H) on oltava vihreä.

VaroitusVisiirin alle saa työntää ainoastaan nidottavaa materiaalia!

3 Työnnä nidottava materiaali nidonta-asentoon siten, että laukaisin painuu sisään.
4 Kun nidonta on valmis, sammuta laite vetämällä adapterin johto irti pistorasiasta.

YLLÄPITO

Turvallisuustoimintojen tarkistus

Visiirin turvallisuustoiminnon tarkistaminen on turvallisuustoimenpide, joka on tehtävä päivittäin..

Tarkista visiirin turvallisuuskatkaisimen toiminta seuraavasti:

1 Kytke laitteeseen virta. Ilmaisinvalon on oltava vihreä.

2 Poista visiiri painamalla sen painike alas.
3 Yritä nitoa paperi visiirin ollessa irti.

Jos nidonta onnistuu, vaikka visiiri on irti, laite on sammutettava heti ja vietävä korjattavaksi.

Puhdistus

Puhdista laite tarvittaessa seuraavien ohjeiden mukaisesti:

1 Irrota adapteri vetämällä sen johdot irti.
2 Puhdista laite ja adapteri tarvittaessa puhaltamalla pöly ja paperiroskat pois.
3 Jos laite on erittäin likainen, se on puhdistettava kostutetulla kankaalla.
4 Jos laitteessa on irronneita niittejä, poista ne nostamalla laite ja kääntämällä sitä eri suuntiin. Niitit valuvat tällöin pois laitteen pohjassa olevan reiän kautta.

VIANETSINTÄ

Nitomanastan virheellinen taipuminen

Jos nitomanasta ei taivu riittävästi tai se puristuu kasaan nidottavan materiaalin päälle, syynä saattaa olla jokin seuraavista:

• Nidottava materiaali on liian paksu. Paras nidontatulos saavutetaan, kun nitomanastan jalka tunkeutuu vähintään 3 mm nidottavan materiaalin läpi.
  – Nidottava materiaali on liian kovaa.
• Käytä aina alkuperäisiä Rapid-kasetteja.
• Mekanismissa on irtonaisia niittejä. Vie laite huoltoon.

Laukaisin laukaisee, mutta laite ei nido

• Kasetti on tyhjä. Punainen valo palaa. Vaihda kasetti ohjeiden mukaisesti.
• Nitomanasta on juuttunut poistoaukkoon. Vaihda kasetti tai puhdista se varovasti.
  Leikkaa niitti terävällä veitsellä tai vastaavalla. Poista irronneet niitit ja vedä niittinauhaa eteenpäin.
• Käytä aina alkuperäisiä Rapid-kasetteja, joissa on oikea merkintä.
• Kasetti on vahingoittunut tai kulunut. Vaihda kasetti ohjeiden mukaisesti.

Laukaisin ei laukaise

– Laite ei saa sähkövirtaa.

Tarkista, että adapteri on kytketty laitteeseen ja sähkövirtaan.

Tarkista, että valo palaa tasaisesti vihreänä.

Tarkista, että pistorasiassa on virta (sulake on saattanut palaa).

• Tarkista, että laukaisin palautuu nidonnan jälkeen.
  – Laite on vahingoittunut. Vie laite huoltoon.
• Valo vilkkuu punaisena tai vihreänä. Vie laite huoltoon.

Toimet keskeytyneet nidonnan yhteydessä

Nidonta voi keskeytyä monista eri syistä. Esimerkiksi sähkökatkos tai adapterijohdon irtoaminen vahingossa saattaa aiheuttaa toiminnan keskeytymisen. Jos nidonta keskeytyy, toimi seuraavasti:

1. Varmista, että laitteeseen tulee sähkövirtaa. Esim. sähköjohto on irronnut.
2. Poista visiiri painamalla painiketta ja vetämällä visiiriä poispäin.
3. Poista kasetti
4. Poista nidottava materiaali.
5. Asenna uusi kasetti.

Huomautus: Valtuutettu huoltohenkilö voi korjata viallisen kasetin.

TEKNISET TIEDOT

Laitteiden kuvaus Rapid 5050e Rapid 5080e

Leveys 120 mm 120 mm

Pituus 245 mm 245 mm

Korkeus

157 mm 160 mm

Paino

2,2 kg 2,2 kg

Enimmaiskapasiteetti (80 g kopointipaperi)

50 arkkia 80 arkkia

Maksimi nidontasyvyys

50 mm 50 mm

Nitomanastakasetin malli

Katso kasetin etuosasta

Nitomanastojen määrä lippaassa

5000 5000

Käytä ainoastaan adapteria,

joka on mainittu nitojan tyyppiluokassa

Teho ja virta, adapteri

Katso adapterin tyyppikilpi

Nidottaessa suurimmalla nopeudella, 50 niittiä/minuutti (24 000 niittiä/8tuntia, kuvan 7 esimerkki), vastaava melutaso on 68 db(A).

Melumittaukset on tehty standardin ISO 7779 ja sen liitteen „Electrical staplers: Noise test code" mukaisesti.

Raja-arvo 70 dB(A) vastaava melutaso on saksalainen vaatimus yleisten tilojen, esimerkiksi liikehuoneistojen, lentokenttien lähtöselvitysten ja vastaanottojen, enimmäismelutasoksi
