INSTRUKCJA OBSŁUGI R5050e RAPID

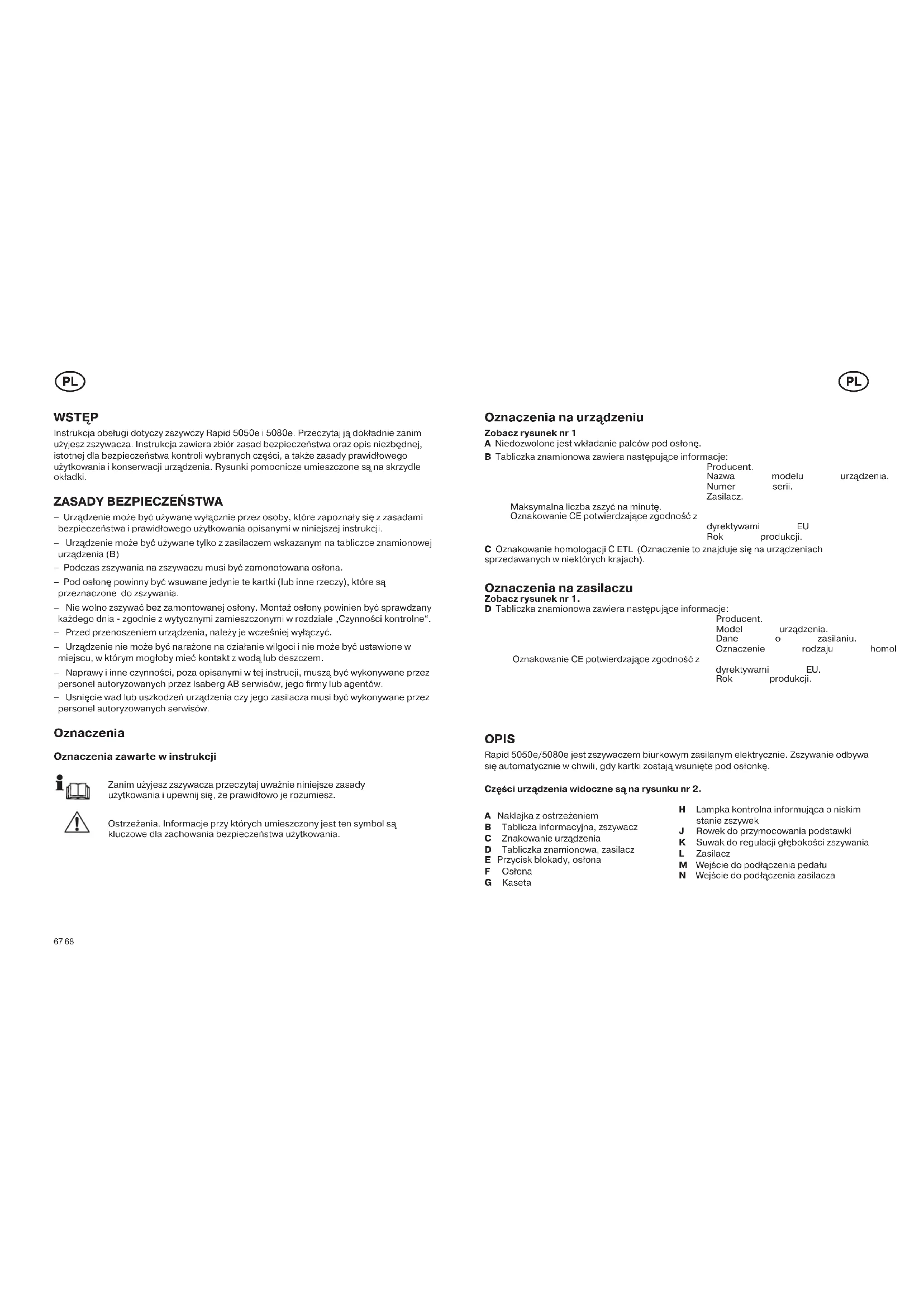

4894_pg_manual_5050e_5080e_v3.indd 65-66 14.10.13 11:4767 68 WSTĘP Instrukcja obsługi dotyczy zszywczy Rapid 5050e i 5080e. Przeczytaj ją dokładnie zanim użyjesz zszywacza. Instrukcja zawiera zbiór zasad bezpieczeństwa oraz opis niezbędnej, istotnej dla bezpieczeństwa kontroli wybranych części, a także zasady prawidłowego użytkowania i konserwacji urządzenia. Rysunki pomocnicze umieszczone są na skrzydle okładki.

ZASADY BEZPIECZEŃSTWA

– Urządzenie może być używane wyłącznie przez osoby, które zapoznały się z zasadami bezpieczeństwa i prawidłowego użytkowania opisanymi w niniejszej instrukcji. – Urządzenie może być używane tylko z zasilaczem wskazanym na tabliczce znamionowej urządzenia (B) – Podczas zszywania na zszywaczu musi być zamonotowana osłona. – Pod osłonę powinny być wsuwane jedynie te kartki (lub inne rzeczy), które są przeznaczone do zszywania. – Nie wolno zszywać bez zamontowanej osłony. Montaż osłony powinien być sprawdzany każdego dnia - zgodnie z wytycznymi zamieszczonymi w rozdziale „Czynności kontrolne“. – Przed przenoszeniem urządzenia, należy je wcześniej wyłączyć. – Urządzenie nie może być narażone na działanie wilgoci i nie może być ustawione w miejscu, w którym mogłoby mieć kontakt z wodą lub deszczem. – Naprawy i inne czynności, poza opisanymi w tej instrucji, muszą być wykonywane przez personel autoryzowanych przez Isaberg AB serwisów, jego firmy lub agentów. – Usnięcie wad lub uszkodzeń urządzenia czy jego zasilacza musi być wykonywane przez personel autoryzowanych serwisów. Oznaczenia Oznaczenia zawarte w instrukcji Zanim użyjesz zszywacza przeczytaj uważnie niniejsze zasady użytkowania i upewnij się, że prawidłowo je rozumiesz. Ostrzeżenia. Informacje przy których umieszczony jest ten symbol są kluczowe dla zachowania bezpieczeństwa użytkowania.

Oznaczenia na urządzeniu Zobacz rysunek nr 1 A Niedozwolone jest wkładanie palców pod osłonę. B Tabliczka znamionowa zawiera następujące informacje: Producent. Nazwa modelu urządzenia. Numer serii. Zasilacz. Maksymalna liczba zszyć na minutę. Oznakowanie CE potwierdzające zgodność z dyrektywami EU Rok produkcji. C Oznakowanie homologacji C ETL (Oznaczenie to znajduje się na urządzeniach sprzedawanych w niektórych krajach). Oznaczenia na zasilaczu Zobacz rysunek nr 1. D Tabliczka znamionowa zawiera następujące informacje: Producent. Model urządzenia. Dane o zasilaniu. Oznaczenie rodzaju homologacji. Oznakowanie CE potwierdzające zgodność z dyrektywami EU. Rok produkcji. OPIS Rapid 5050e/5080e jest zszywaczem biurkowym zasilanym elektrycznie. Zszywanie odbywa się automatycznie w chwili, gdy kartki zostają wsunięte pod osłonkę. Części urządzenia widoczne są na rysunku nr 2. A Naklejka z ostrzeżeniem B Tablicza informacyjna, zszywacz C Znakowanie urządzenia D Tabliczka znamionowa, zasilacz E Przycisk blokady, osłona F Osłona G Kaseta H Lampka kontrolna informująca o niskim stanie zszywek J Rowek do przymocowania podstawki K Suwak do regulacji głębokości zszywania L Zasilacz M Wejście do podłączenia pedału N Wejście do podłączenia zasilacza

4894_pg_manual_5050e_5080e_v3.indd 67-68 14.10.13 11:4769 70 AKCESORIA Pedał przeznaczony do precyzyjnego sterowania procesem zszywania. Gdy pedał jest podłączony, wewnętrzny wyzwalacz jest wyłączony. Podstawka pod przedmiot do zszywania. Instalacja Instalacja zszywaczy Rapid 5050e/5080e przebiega następująco: 1 Ustaw urządzenie na stabilnej poziomej powierzchni. Zszywacz powinien stać na gładkiej i czystej powierzchni, tak żeby nóżki były w pełni stabilne. 2 Sprawdź, czy używany jest prawidłowy zasilacz. Zobacz oznaczenie na tabliczce znamionowej (B) 3 Podłącz wtyczkę zasilacza do zasilania sieciowego i do gniazdka niskiego napięcia (N) w urządzeniu. OBSŁUGA Wymiana kasety ze zszywkami Gdy w kasecie pozostanie tylko 19 zszywek lampka kontrolna (H) zmieni kolor z zielonego na czerwony. Wymień kasetę zszywacza (G) według poniższej instrukcji. Patrz rys. 2 i 3: Załaduj zszywki do zszywacza wg instrukcji pokazanej na rys. 3: 1 Naciśnij przycisk blokujący (E) osłonkę (F) i usuń ją. 2 Chwyć kasetę za jej górną część i wysuń ją w kierunku poziomym na zewnątrz. 3 Aby zamontować nową kasetę postępuj w odwrotnej kolejności. 4 Zamontuj osłonę. Sprawdź, czy jej przednia część jest w prawidłowej pozycji i czy przycisk blokady zaskoczył. 5 Kontrolka zaświeci się na zielono i można rozpocząć zszywanie. Regulacja pozycji mechanizmu zszywania Patrz rysunek nr 3 Odległość między zszywaczem i brzegiem zszywanego materiału można ustawić dzięki re- gulacji głębokości zszywania za pomocą suwaka (K). Nad nim znajduje się skala do odczytu odległości. Należy zwrócić uwagę, że zszywanie rogiem i zszywanie brzegiem wymagają różnych ustawień odległości. Zszywanie Przebieg procesu zszywania: 1 Sprawdź czy suwak (K) wskazuje prawidłową głębokość zszywania. 2 Podłącz zszywacz do sieci elektrycznej. Lamka kontrolna (H) zaświeci się zielonym kolorem. Ostrzeżenie: Tylko materiały przeznaczone do zszywania mogą być wsuwane pod osłonę. 3 Wsuń materiał, który chcesz zszyć, na tyle głęboko, aby wywołać zszywanie. 4 Odłącz urządzenie od zasilania, gdy zakończysz zszywanie. KONSERWACJA Czynności kontrolne Jedną z najważniejszych czynności kontrolnych, którą należy przeprowadzać codziennie przed rozpoczęciem użytkowania jest kontrola działania osłony. Sprawdź prawidłowość podłączenia osłony w sposób wskazany poniżej: 1 Podłącz zszywacz do sieci 2 Wyczyść urządzenie, usuwając kurz i resztki papieru. 3 Przetestuj, czy zszywacz zszyje kartkę z usuniętą osłoną. W przypadku, gdy urządzenie pracuje bez osłony, trzeba je natychmiast odłączyć od sieci i odesłać do naprawy. Czyszczenie Urządzenie powinno być czyszczone według poniższych wskazówek: 1 Odłącz kabel zasilacza. 2 Wyczyść urządzenie, usuwając kurz i resztki papieru. 3 Jeśli zszywacz jest mocno zabrudzony, należy go przetrzeć wilgotną ściereczką. 4 Jeśli w zszywaczu znalazły się luźne zszywki, podnieś urządzenie i potrząśnij nim w różnych pozycjach. Luźne zszywki powinny wypaść z wnętrza przez otwory w podstawie.

4894_pg_manual_5050e_5080e_v3.indd 69-70 14.10.13 11:4771 72 Problemy ze zszywaniem Zszywki nie są wystarczająco zagięte Jeśli zszywka nie jest wystarczająco zgięta lub jest zagięta ponad zszywanym materiałem, może to być spowodowane niżej wymienionymi błędami: – Materiał przeznaczony do zszywania jest zbyt gruby. Aby uzyskać poprawny rezultat zszywania przynajmniej 3 mm nóżek zszywek musi przejść na drugą stronę materiału. – Zszywany materiał jest zbyt twardy. – Zawsze należy używać oryginalnych kaset ze zszywkami Rapid – Zszywka utknęła w mechanizmie. Odeślij zszywacz do serwisu Mechanizm zszywający zadziałał, ale zszywacz nie zszywa – Mechanizm zszywający zadziałał, ale zszywacz nie zszywa Kaseta jest pusta. Lampka kontrolna świeci się na czerwono. Wymień kasetę zgodnie z instrukcją. – Zszywka utknęła z mechanizmie. Wymień kasetę lub usuń ostrożnie uszkodzoną zszywkę. W ostatnim przypadku odetnij zszywkę ostrym nożem lub innym narzędziem. Usuń odcięte zszywki i włóż taśmę ze zszywkami z powrotem do zszywacza. – Zawsze używaj prawidłowo oznaczonychm, oryginalnych kaset ze zszywkami Rapid. – Kaseta jest uszkodzona lub zużyta. Wymień kasetę zgodnie z instrukcją. Nie działa mechanizm zszywania – Brak zasilania. Sprawdź, czy zasilacz jest podłączony do urządzenia i sieci. Sprawdź, czy lampka kontrolna świeci się jednostajnie na zielono Sprawdź, czy jest napięcie w gniazdku elektrycznym (bezpiecznik mógł się przepalić). – Sprawdź czy mechanizm dociskający zszywkę odskoczył po zszywaniu. – Zszywacz jest uszkodzony. Wyślij go do serwisu. – Kontrolka świeci światłem przerywanym, czerwonym lub zielonym. Wyślij zszywacz do serwisu. Czynności, które trzeba podjąć w przypadku przerywanego zszywania Zszywanie może być przerywane z różnych powodów, np. braku prądu czy odłączenia kabla. Problem przerywanego zszywania można usunąć, podejmując poniższe działania:

1. Sprawdź, czy urządzenie jest podłączone do prądu. Np. podłącz ponownie wtyczkę,

jeśli była usunięta.

2. Zdejmij osłonę naciskając przycisk na niej i odsuń ją na zewątrz.

4. Usuń zszywany materiał

5. Wstaw nową kasetę

Uwaga: uszkodzona kaseta może być naprawiana tylko przez personel serwisu. SPECYFIKACJA TECHNICZNA Pełna nazwa modelu Rapid 5050e Rapid 5080e Szerokość 120 mm 120 mm Długość 245 mm 245 mm Wysokość 157 mm 160 mm Waga 2,2 kg 2,2 kg Maksymalna liczba zszywanych kartek (o gramaturze papieru 80 g) 50 kartek 80 kartek Maksymalna głębokość zszywania 50 mm 50 mm Typ kasety ze zszywkami Zobacz z przodu kasety Liczba zszywek w kasecie 5000 5000 Zasilacz: Można stosować jedynie zasilacze wymienione na tabliczce znamionowej na urządzeniu (B) Prąd/Natężenie, zasilacz Patrz tabliczka znamionowa na zasilaczu Podczas zszywania z maksymalną częstotliwością, 50 zszywek/min (24000 zszywek/8h, przykład na rys. 7), poziom hałasu odpowiada 68 dB (A) Pomiar hałasu przeprowadzony zgodnie z ISO 7779 z uzupełniającą deklaracją „Zszywacze elektryczne: Zasady testów poziomu hałasu“. Maksymalny poziom hałasu - 70 dB(A) jest dopuszczalny w Niemczech w lokalach użyteczności publicznej, takich jak sklepy, hale odpraw na lotniskach, recepcje itp
