MANUALE UTENTE R5050e RAPID

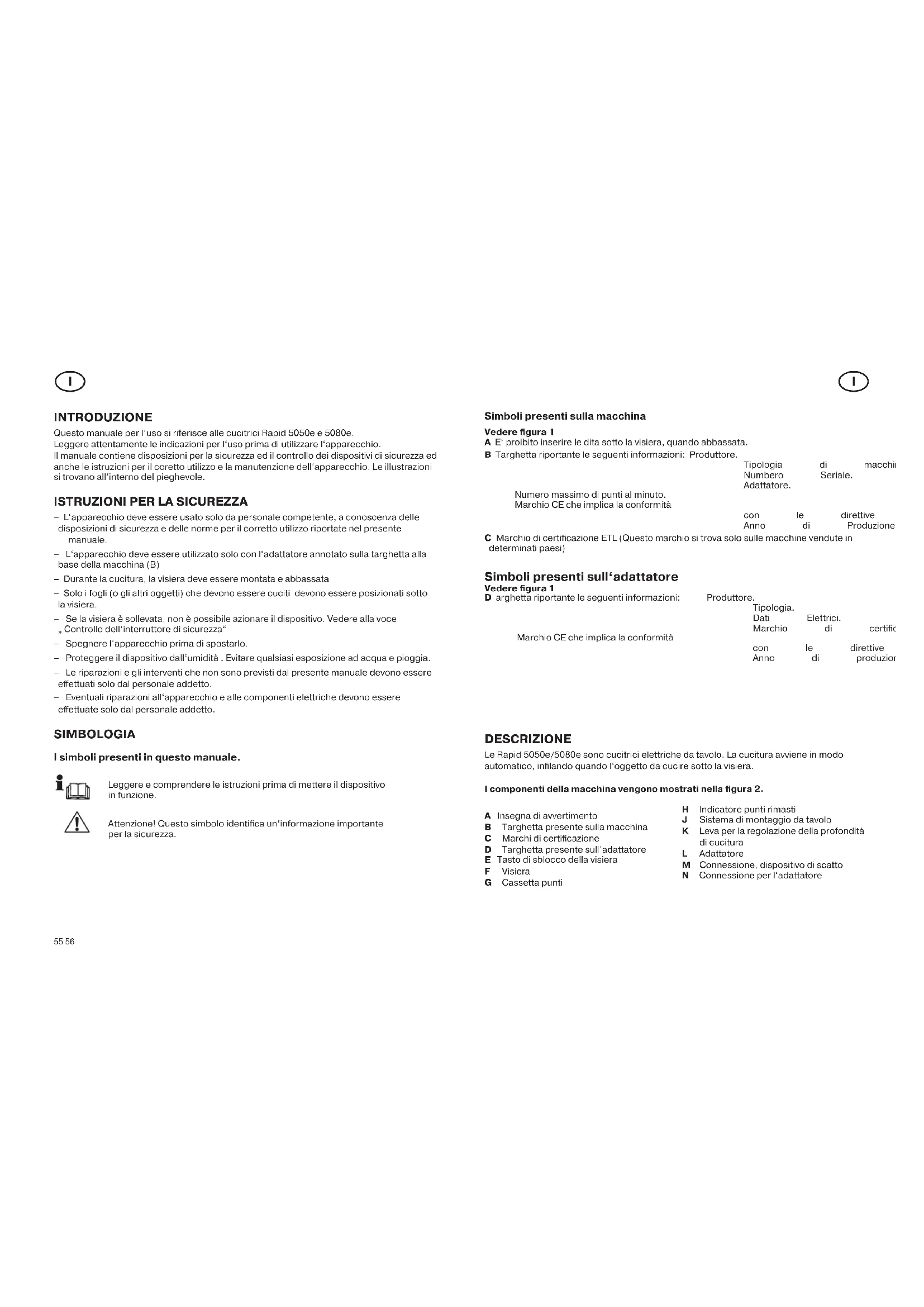

– L‘apparecchio deve essere usato solo da personale competente, a conoscenza delle disposizioni di sicurezza e delle norme per il corretto utilizzo riportate nel presente manuale. – L‘apparecchio deve essere utilizzato solo con l‘adattatore annotato sulla targhetta alla base della macchina (B) – Durante la cucitura, la visiera deve essere montata e abbassata – Solo i fogli (o gli altri oggetti) che devono essere cuciti devono essere posizionati sotto la visiera. – Se la visiera è sollevata, non è possibile azionare il dispositivo. Vedere alla voce „ Controllo dell‘interruttore di sicurezza“ – Spegnere l‘apparecchio prima di spostarlo. – Proteggere il dispositivo dall‘umidità . Evitare qualsiasi esposizione ad acqua e pioggia. – Le riparazioni e gli interventi che non sono previsti dal presente manuale devono essere effettuati solo dal personale addetto. – Eventuali riparazioni all‘apparecchio e alle componenti elettriche devono essere effettuate solo dal personale addetto. SIMBOLOGIA I simboli presenti in questo manuale. Leggere e comprendere le istruzioni prima di mettere il dispositivo in funzione. Attenzione! Questo simbolo identifica un‘informazione importante per la sicurezza.

Simboli presenti sulla macchina Vedere figura 1 A E‘ proibito inserire le dita sotto la visiera, quando abbassata. B Targhetta riportante le seguenti informazioni: Produttore. Tipologia di macchina. Numbero Seriale. Adattatore. Numero massimo di punti al minuto. Marchio CE che implica la conformità con le direttive UE. Anno di Produzione. C Marchio di certificazione ETL (Questo marchio si trova solo sulle macchine vendute in determinati paesi) Simboli presenti sull‘adattatore Vedere figura 1 D arghetta riportante le seguenti informazioni: Produttore. Tipologia. Dati Elettrici. Marchio di certificazione Marchio CE che implica la conformità con le direttive UE. Anno di produzione. DESCRIZIONE Le Rapid 5050e/5080e sono cucitrici elettriche da tavolo. La cucitura avviene in modo automatico, infilando quando l‘oggetto da cucire sotto la visiera. I componenti della macchina vengono mostrati nella figura 2. A Insegna di avvertimento B Targhetta presente sulla macchina C Marchi di certificazione D Targhetta presente sull‘adattatore E Tasto di sblocco della visiera F Visiera G Cassetta punti H Indicatore punti rimasti J Sistema di montaggio da tavolo K Leva per la regolazione della profondità di cucitura L Adattatore M Connessione, dispositivo di scatto N Connessione per l‘adattatore

4894_pg_manual_5050e_5080e_v3.indd 55-56 14.10.13 11:4757 58 ACCESSORI Comando a pedale a scatto della cucitura. Quando il pedale è connesso, il trigger interno è disabilitato. Supporto da tavolo per l‘oggetto da cucire. INSTALLAZIONE Installare la cucitrice Rapid 5050e/5080e come segue: 1 Posizionare la macchina su una superficie piana, robusta, liscia ed orizzontale, in modo che le ventose facciano presa. 2 Controllare che venga utilizzato il corretto adattatore. Controllare i dati presenti sulla targhetta (B) 3 Inserire la spina nella presa di corrente e l‘adattatore nella macchina. USO Cambiare la cassetta punti Una spia rossa si accende quando il magazzino contiene solo 19 punti. Per il caricamento del magazzino (G) procedere come segue. vedi figure 2 e 3: Rifornire i punti quando richiesto come mostrato nella figura 3: 1 Spegnere la macchina tramite l‘interruttore (E) e rimuovere la visiera (F) 2 Prendere la parte superiore della cassetta punti ed estrarla in posizione orizzontale. 3 Infilare la nuova cassetta nel verso opposto. 4 Montare la visiera. Assicurarsi che la parte anteriore si trovi in posizione corretta e che l‘interruttore (E) sia acceso. 5 La spia verde indica che è possibile effettuare la cucitura Regolazione della leva di azionamento Vedi fig. 3 Regolare la distanza tra punto metallico e bordo dell‘oggetto da cucire spostando la leva di azionamento con il regolatore della forza di battuta (K). Leggere la distanza tra punto e bordo dell‘oggetto sull‘asta graduata. Notare che per la cucitura ad angolo e la cucitura sul bordo possono richiedere posizioni diverse. Cucitura Per eseguire la cucitura procedere come segue: 1 Assicurarsi che la leva (K) sia regolata sulla profondità di cucitura desiderata. 2 Connettere il disposivo alla fonte di energia elettrica. Si accende una spia verde (H) che indica che la cucitura può essere effettuata. Attenzione: solo l‘oggetto da cucire deve essere posizionato sotto la visiera. 3 Portare l‘oggetto in posizione di cucitura in modo da azionare la cucitura. 4 Spegnere il dispositivo quando non è in uso. MANUTENZIONE Controllo delle funzioni di sicurezza Controllare quotidianamente, prima dell‘uso, il corretto funzionamento del dispositivo di sicurezza della visiera. Eseguire il controllo della visiera come segue: 1 Connettere il dispositivo alla corrente 2 Sollevare la visiera premendo sull‘interruttore di sblocco (E) 3 Provare a cucire un foglio con la visiera sollevata. Se la cucitura fosse possibile, spegnere immediatamente l‘apparecchio e consegnarlo ad un centro di assistenza per la riparazione. Pulizia Se necessario, pulire la cucitrice come segue: 1 Spegnere l‘apparecchio e staccare la spina dalla presa. 2 Pulire l‘apparecchio, soffiando per eliminare eventuali residui di carta e polvere. 3 Se lo sporco è persistente, pulire l‘apparecchio con un panno umido. 4 Sollevare l‘apparecchio e scuoterlo per eliminare eventuali punti sparsi. I I 4894_pg_manual_5050e_5080e_v3.indd 57-58 14.10.13 11:4759 60 RICERCA GUASTI Il punto non si piega completamente Se il punto non si piega a sufficienza o si schiaccia durante la cucitura, la causa potrebbe essere una delle seguenti: – L‘oggetto da cucire è troppo spesso. Per ottenere i migliori risultati, il punto deve essere di 3mm più alto dello spessore dell‘oggetto da cucire. – L‘oggetto da cucire è troppo duro. – Utilizzare sempre la corretta cassetta punti originale Rapid – Punti sparsi all‘interno della cucitrice. Portare la cucitrice in un centro di assistenza autorizzato. La leva di azionamento scatta, ma la macchina non cuce – I punti sono terminati. Si accende una spia rossa. Rifornire i punti secondo le istruzioni riportate in questo manuale. – Un punto si è inceppato. Sostituire la cartuccia o rimuovere il punto inceppato prestando attenzione. Nel secondo caso tagliare il nastro punti con un coltello affilato o simili. Rimuovere i punti tagliati e tirare il nastro di punti in avanti. – Utilizzare sempre i punti Rapid originali e certificati. – Cassetta punti danneggiata o logora. Sostituire secondo le istruzioni riportate in questo manuale. Non avviene il movimento – Manca la corrente. Controllare che l‘adattatore sia connesso alla macchina e alla presa di corrente. Controllare che la spia verde sia accesa quando l‘apparecchio è in esercizio. Controllare il voltaggio (un fusibile potrebbe essere saltato) – Controllare che la leva di azionamento ritorni a posto durante la cucitura – L‘apparecchio è danneggiato. Portarlo in un centro di assistenza autorizzato. – La spia si accende ad intermittenza, verde o rossa. Portare la cucitrice in un centro di assistenza autorizzato. Ristabilire un ciclo di cucitura Un ciclo di cucitura può essere interrotto a causa di diversi motivi. (es. interruzione di corrente o spina staccata). Se il ciclo di cucitura si interrompe, procedere come segue:

1. Controllare che la macchina sia connessa alla presa di corrente. (es. collegare la spina

se questa è stata rimossa)

2. Sollevare la visiera ed rimuoverla premendo il tasto di sblocco

3. Rimuovere la cassetta punti.

4. Rimuovere l‘oggetto da cucire

5. Montare una nuova cassetta punti

Nota: la cassetta punti difettosa può essere riparata presso un centro di assistenza autorizzato SPECIFICHE TECNICHE Dati tecnici completi Rapid 5050e Rapid 5080e Larghezza 120 mm 120 mm Lunghezza 245 mm 245 mm Altezza 157 mm 160 mm Peso 2,2 kg 2,2 kg Capacità massima (foglio 80gr/mq) 50 fogli 80 fogli Profondità massima di cucitura 50 mm 50 mm Tipologia di punto Vedere la parte frontale della cassetta punti No. di punti per cassetta 5000 5000 Adattatore: Utilizzare solo l‘adattatore indicato sulla targhetta presente sulla cucitrice (B) Voltaggio/Corrente, adattatore Vedere la targhetta presente sull‘adattatore l Quando viene effettuata una cucitura a massima frequenza, 50 punti/min (24000 punti/8h, es. fig. 7), il livello di rumorosità è di 68db (A). Le misurazioni del livello di rumorosità sono effetuate secondo ISO 7779 e supplementi “Electrical staplers: Noise test code”. Il livello di rumorosità limite di 70 dB(A) è una norma in Germania sulla rumorosità dei locali pubblici tipo: aziende, aeroporti (check-in), alberghi e similari. I I 4894_pg_manual_5050e_5080e_v3.indd 59-60 14.10.13 11:4761 62
