BEDIENUNGSANLEITUNG R5050e RAPID

4. Tag ur häftobjektet.

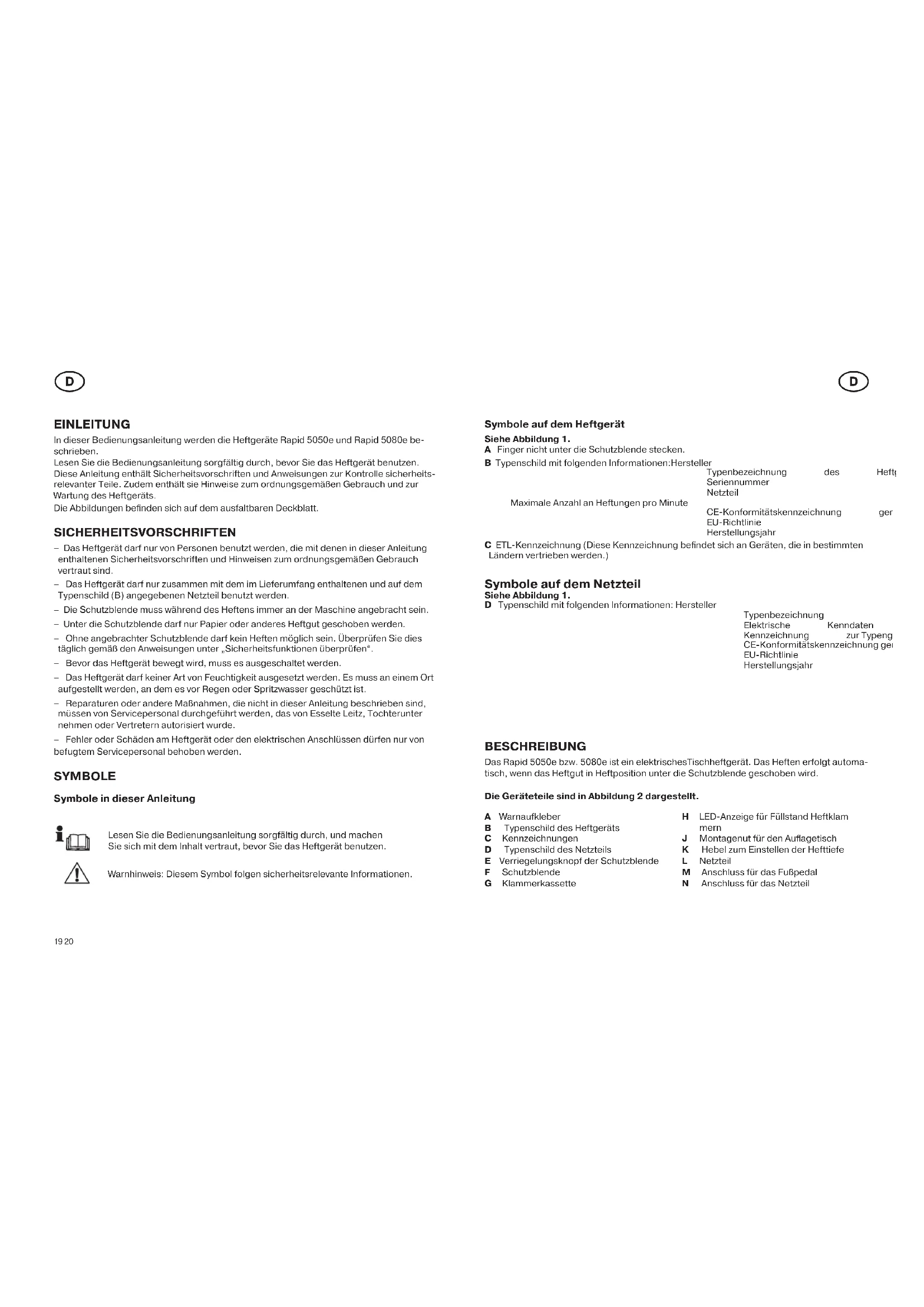

4894_pg_manual_5050e_5080e_v3.indd 17-18 14.10.13 11:4719 20 EINLEITUNG In dieser Bedienungsanleitung werden die Heftgeräte Rapid 5050e und Rapid 5080e be- schrieben. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Heftgerät benutzen. Diese Anleitung enthält Sicherheitsvorschriften und Anweisungen zur Kontrolle sicherheits- relevanter Teile. Zudem enthält sie Hinweise zum ordnungsgemäßen Gebrauch und zur Wartung des Heftgeräts. Die Abbildungen befinden sich auf dem ausfaltbaren Deckblatt. SICHERHEITSVORSCHRIFTEN – Das Heftgerät darf nur von Personen benutzt werden, die mit denen in dieser Anleitung enthaltenen Sicherheitsvorschriften und Hinweisen zum ordnungsgemäßen Gebrauch vertraut sind. – Das Heftgerät darf nur zusammen mit dem im Lieferumfang enthaltenen und auf dem Typenschild (B) angegebenen Netzteil benutzt werden. – Die Schutzblende muss während des Heftens immer an der Maschine angebracht sein. – Unter die Schutzblende darf nur Papier oder anderes Heftgut geschoben werden. – Ohne angebrachter Schutzblende darf kein Heften möglich sein. Überprüfen Sie dies täglich gemäß den Anweisungen unter „Sicherheitsfunktionen überprüfen“. – Bevor das Heftgerät bewegt wird, muss es ausgeschaltet werden. – Das Heftgerät darf keiner Art von Feuchtigkeit ausgesetzt werden. Es muss an einem Ort aufgestellt werden, an dem es vor Regen oder Spritzwasser geschützt ist. – Reparaturen oder andere Maßnahmen, die nicht in dieser Anleitung beschrieben sind, müssen von Servicepersonal durchgeführt werden, das von Esselte Leitz, Tochterunter nehmen oder Vertretern autorisiert wurde. – Fehler oder Schäden am Heftgerät oder den elektrischen Anschlüssen dürfen nur von befugtem Servicepersonal behoben werden. SYMBOLE Symbole in dieser Anleitung Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Heftgerät benutzen. Warnhinweis: Diesem Symbol folgen sicherheitsrelevante Informationen. Symbole auf dem Heftgerät Siehe Abbildung 1. A Finger nicht unter die Schutzblende stecken. B Typenschild mit folgenden Informationen:Hersteller Typenbezeichnung des Heftgeräts Seriennummer Netzteil Maximale Anzahl an Heftungen pro Minute CE-Konformitätskennzeichnung gemäß EU-Richtlinie Herstellungsjahr C ETL-Kennzeichnung (Diese Kennzeichnung befindet sich an Geräten, die in bestimmten Ländern vertrieben werden.) Symbole auf dem Netzteil Siehe Abbildung 1. D Typenschild mit folgenden Informationen: Hersteller Typenbezeichnung Elektrische Kenndaten Kennzeichnung zur Typengenehmigung CE-Konformitätskennzeichnung gemäß EU-Richtlinie Herstellungsjahr BESCHREIBUNG Das Rapid 5050e bzw. 5080e ist ein elektrischesTischheftgerät. Das Heften erfolgt automa- tisch, wenn das Heftgut in Heftposition unter die Schutzblende geschoben wird. Die Geräteteile sind in Abbildung 2 dargestellt. A Warnaufkleber B Typenschild des Heftgeräts C Kennzeichnungen D Typenschild des Netzteils E Verriegelungsknopf der Schutzblende F Schutzblende G Klammerkassette H LED-Anzeige für Füllstand Heftklam mern J Montagenut für den Auflagetisch K Hebel zum Einstellen der Hefttiefe L Netzteil M Anschluss für das Fußpedal N Anschluss für das Netzteil

4894_pg_manual_5050e_5080e_v3.indd 19-20 14.10.13 11:4721 22 ZUBEHÖR Fußpedal zum Betätigen des Heftgeräts. Bei angeschlossenem Fußpedal ist der interne Auslöser deaktiviert. Auflagetisch für das Heftgut. AUFBAU Rapid 5050e bzw. 5080e werden wie folgt aufgebaut: 1 Stellen Sie das Heftgerät auf eine stabile, waagerechte Oberfläche. Das Gerät muss auf eine ebene und saubere Oberfläche gestellt werden, sodass die Füße festen Kontakt zur Oberfläche haben. 2 Achten Sie darauf, dass das passende Netzteil verwendet wird. Siehe Typenschild (B). 3 Stecken Sie den Netzstecker in die Steckdose, und schließen Sie das Netzteil über die Niederspannungsbuchse (N) an das Heftgerät an. BETRIEB Klammerkassette auswechseln Wenn sich in der Kassette nur noch 19Heftklammern befinden, wechselt die Farbe der LED- Anzeige (H) von Grün zu Rot. Wechseln Sie die Klammerkassette (G) wie folgt aus. Siehe Abb. 2 und Abb. 3. Befüllen Sie die Maschine bei Bedarf mit Heftklammern gemäß Abbildung 3: 1 Press the visor (F) locking knob (E) and remove the visor.Drücken Sie den Verriegelungsknopf (E) der Schutzblende (F), und nehmen Sie die Schutzblende ab. 2 Halten Sie die Klammerkassette am oberen Teil fest, und ziehen Sie sie in waagerechter Richtung heraus. 3 Setzen Sie in umgekehrter Schrittreihenfolge eine neue Klammerkassette ein. 4 Bringen Sie die Schutzblende wieder an. Achten Sie darauf, dass der vordere Teil der Schutzblende richtig positioniert ist und der Verriegelungsknopf einrastet. 5 Jetzt leuchtet die LED-Anzeige wieder grün und das Heftgerät ist betriebsbereit. Auslöseabstand einstellen Siehe Abb. 3. Der Abstand zwischen Heftklammer und Rand des Heftguts wird über den Hebel (K) zum Einstellen der Hefttiefe festgelegt. Der Abstand kann an der Skala über dem Hebel abgelesen werden. Beachten Sie, dass für Eck- und Randheftungen unterschiedliche Positionen notwendig sein können. Heften Heften Sie das Heftgut wie folgt zusammen: 1 Überprüfen Sie, ob der Hebel (K) auf der richtigen Hefttiefe steht. 2 Schließen Sie das Heftgerät an das Stromnetz an. Die LED-Anzeige (H) leuchtet grün. Warnung: Nur das Heftgut darf unter die Schutzblende geschoben werden. 3 Bewegen Sie das Heftgut vorwärts in die Heftposition, sodass der Auslöser gedrückt wird. 4 Nach dem Heften das Gerät vom Stromnetz trennen. WARTUNG Sicherheitsfunktionen überprüfen Die Funktionsfähigkeit der Schutzblende ist aus Sicherheitsgründen täglich vor Inbetrieb- nahme des Heftgeräts zu kontrollieren. Überprüfen Sie den Sicherheitsschalter der Schutzblende wie folgt: 1 Schließen Sie das Heftgerät an das Stromnetz an. 2 Drücken Sie den Verriegelungsknopf der Schutzblende, und nehmen Sie die Schutzblende ab. 3 Testen Sie, ob das Heftgerät mit abgenommener Schutzblende Papier zusammenhef- tet. Wenn sich das Heftgerät ohne Schutzblende betreiben lässt, müssen Sie es sofort vom Stromnetz abtrennen und zur Reparatur einsenden. Reinigung Bei Bedarf sollte das Heftgerät wie folgt gereinigt werden: 1 Ziehen Sie das Kabel des Netzteils aus dem Heftgerät und der Steckdose. 2 Reinigen Sie das Heftgerät, indem Sie Staub und Papierrückstände wegblasen. 3 Wenn das Heftgerät stark verschmutzt ist, müssen Sie es mit einem feuchten Tuch reinigen. 4 Wenn sich lose Heftklammern im Heftgerät befinden, heben Sie das Gerät an und schütteln Sie es in verschiedene Richtungen. Die Heftklammern fallen durch die Löcher im Boden des Heftgeräts heraus.

4894_pg_manual_5050e_5080e_v3.indd 21-22 14.10.13 11:4723 24 FEHLERBEHEBUNG Die Heftklammern sind nicht ausreichend gebogen Wenn eine Heftklammer nicht ausreichend gebogen ist oder über dem Heftgut verbogen wurde, können folgende Fehler aufgetreten sein: – Das Heftgut ist zu dick. Die Klammerschenkel müssen mindestens 3mm aus dem Heftgut herausschauen, damit ein zufriedenstellendes Heftergebnis erzielt werden kann. – Das Heftgut ist zu hart. – Benutzen Sie immer die richtige Originalkassette von Rapid. – Im Mechanismus befinden sich lose Heftklammern. Senden Sie die Maschine zur Reparatur ein. Das Heftgerät löst aus, heftet jedoch nicht – Die Klammerkassette ist leer. Die LED-Anzeige leuchtet rot. Wechseln Sie die Klammerkassette gemäß der Anleitung aus. – Eine Heftklammer klemmt im Mechanismus fest. Wechseln Sie die Klammerkassette aus, oder entfernen Sie vorsichtig die Heftklammer. Im letzteren Fall schneiden Sie das Heftband mithilfe eines scharfen Messers oder etwas ähnlichem durch. Entnehmen Sie die abgeschnittenen Heftklammern, und schieben Sie das Heftband nach vorn. – Benutzen Sie immer die passende Originalkassette von Rapid mit der richtigen Kennzeichnung. – Die Klammerkassette ist beschädigt oder abgenutzt. Wechseln Sie die Klammer- kassette gemäß der Anleitung aus. Das Heftgerät löst nicht aus – Keine Stromversorgung. Überprüfen Sie, ob das Netzteil an das Heftgerät und an das Stromnetz angeschlossen ist. Überprüfen Sie, ob die LED-Anzeige dauerhaft grün leuchtet. Überprüfen Sie, ob an der Steckdose Spannung anliegt (eine Sicherung könnte defekt sein). – Überprüfen Sie, ob der Auslöser beim Heften zurückfedert. – Das Heftgerät ist beschädigt. Senden Sie es zur Reparatur ein. – Die LED-Anzeige blinkt grün oder rot. Senden Sie das Heftgerät zur Reparatur ein. TECHNISCHE DATEN Vollständige Bezeichnung Rapid 5050e Rapid 5080e Breite 120 mm 120 mm Länge 245 mm 245 mm Höhe 157 mm 160 mm Gewicht 2,2 kg 2,2 kg Max. Kapazität (Kopierpapier, 80g/m²) 50 Blatt 80 Blatt Max. Hefttiefe 50 mm 50 mm Klammerkassettentyp Siehe Kassettenvorderseite. Anzahl an Heftklammern in der Klammerkassette 5000 5000 Netzteil: Nur das auf dem Typenschild (B) des Heftgeräts aufgeführte Netzteil benutzen. Stromversorgung, Netzteil Siehe Typenschild des Netzteils Bei Nutzung mit maximaler Heftfrequenz von 50Klammern/min (Beispiel in Abb.7: 24.000Klammern/8 h) liegt der Geräuschpegel bei 68dB(A). Die Messungen des Geräuschpegels wurden in Übereinstimmung mit ISO 7779, sowie dem Ergänzungsentwurd „Elektrische Hefter: Geräuschtest-Richtlinie“ durchgeführt. In Deutschland gilt an gemeinsam genutzten Orten wie Geschäften, Abfertigungshallen in Flughäfen, Empfangsbereiche usw. ein maximaler Geräuschpegel von 70dB(A). Maßnahmen bei Unterbrechung des Heftvorgangs Unterschiedliche Gründe können zur Unterbrechung des Heftvorgangs führen, wie z.B. ein Stromausfall oder das Herausziehen eines Steckers. Wenn ein Heftvorgang abgebrochen wurde, gehen Sie wie folgt vor:

1. Überprüfen Sie, ob das Heftgerät an das Stromnetz angeschlossen ist. Stecken Sie

z.B. den Stecker wieder ein, wenn er herausgezogen wurde.

2. Drücken Sie den Verriegelungsknopf der Schutzblende, und ziehen Sie die

3. Entnehmen Sie die Klammerkassette.

4. Entnehmen Sie das Heftgut.

5. Legen Sie eine neue Klammerkassette ein.

Hinweis: Die defekte Klammerkassette kann vom Servicepersonal repariert werden.
