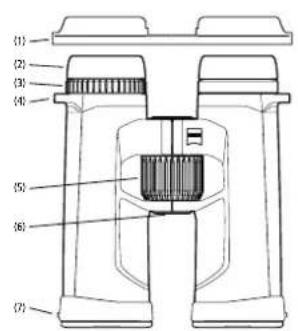

6. Ingang voor statiefadapter 1/4"

7. Beschermkap objectief

Afb. 1 Afb. 2 Afb. 3 (1) (2) (3) (4) (7) (5) (6) Afb. 4 Afb. 6Afb. 5 Afb. 10 Afb. 9Afb. 8Afb. 7

A B B823 | 57 GEBRUIKSAANWIJZING Hartelijk gefeliciteerd met uw nieuwe SFL

verrekijker van ZEISS. Geniet van de indrukwekkende weergave van natuurgetrouwe beelden met een extreem grote helderheid en een uiterst jne weergave van details. De producten van het merk ZEISS kenmerken zich door hun voortreelijke optische prestaties, precieze verwerking en lange levensduur. Neem deze gebruiksaanwijzing in acht zodat u uw product optimaal kunt gebruiken en het u vele jaren betrouwbaar dient. Neem de veiligheidsinstructies in acht. Deze vindt u ook online op: www.zeiss.com/cop/safety

INHOUD VAN DE LEVERING

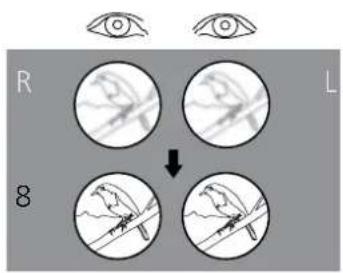

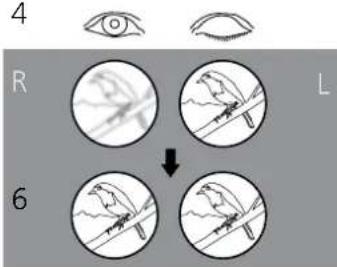

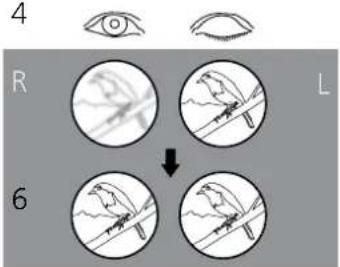

Product Bestelnummer Inhoud van de levering 8 x 40 52 40 23 Verrekijker Beschermkap oculair Beschermkap objectief Draagriem Draagtas incl. draagriem Reinigingsdoekje lens Quick Guide Veiligheidsinstructies 10 x 40 52 40 24 AANPASSEN AAN DE OOGAFSTAND (PUPILAFSTAND) Knik de beide helften van de verrekijker om de middenas tegen elkaar, tot de afstand van beide oculairs overeenkomt met de afstand tussen uw ogen. Zo bereikt u het voor uw ogen optimale beeld. De optimale oogafstand is pas bereikt als u bij het observeren met beide ogen door de verrekijker één rond beeld krijgt (afb. 2). SCHERPTE INSTELLEN De verrekijker heeft een focusseerwiel en een wiel voor de dioptriecorrectie. Voor het instellen sluit u het rechteroog en stelt u met het focusseerwiel het beeld van de linkerhelft van de verrekijker scherp in (afb. 3). Sluit vervolgens het linkeroog en stel – indien nodig – de beeldscherpte van de rechterhelft van de verrekijker met de dioptriecorrectie bij (afb. 4). De dioptriecorrectie heeft een schaal met ‘+’ en ‘–’ en heeft een indexpunt voor de oriëntatie. Onthoud uw persoonlijke instelling, dan kunt u bij iedere verrekijker uw eigen dioptriecorrectie snel instellen. Bedien voor de verdere instelling van de beeldscherpte op verschillende afstanden alleen nog het focusseerwiel (afb. 5). Let op: Gebruik altijd hetzelfde object om beide beelden scherp in te stellen! INSTELLEN VAN DE OOGSCHELPEN, OBSERVEREN MET EN ZONDER BRIL Gebruik bij het observeren zonder bril het apparaat met uitgedraaide oogschelpen. Hiervoor worden de oogschelpen (afb. 6) met een draai tegen de klok in naar boven gedraaid tot de bovenste vergrendeling (afb. 6 – punt A). De oogschelpen kunnen in vier posities vergrendeld worden: in de onderste en de bovenste en in twee tussenposities. Door deze instelmogelijkheden kan de afstand van het oog tot de instelruimte van de pupil individueel gevarieerd worden voor iedere gebruiker. Voor het observeren met een bril worden de oogschelpen met een draai (met de klok mee) naar onderen gedraaid, tot deze zich in de onderste positie vergrendelt (afb. 6 – punt B). Let op: Als u de oogschelpen in uitgedraaide positie verder tegen de klok in draait, kunnen ze los gaan zitten. Dit is de bedoeling, zie ‘De oogschelpen reinigen en vervangen’.

DE OOGSCHELPEN REINIGEN EN VERVANGEN

De oogschelpen kunnen voor vervanging of reiniging volledig van de verrekijker afgeschroefd worden. Draai de oogschelpen zoals in afb. 6 tot de bovenste vergrendelingspositie uit en in dezelfde richting via het schroefdraad verder, tot de oogschelpen er helemaal af zijn. Na de reiniging of de vervanging van de oogschelpen draait u deze compleet met de klok mee aan het oculair vast (zie ook het gedeelte ‘Instellen van de oogschelpen, observeren met en zonder bril’). Door een lichte ruk met de klok mee vergrendelt het schroefdraad van de oogschelpen in de laagste positie. Vervolgens kunt u, zoals gewoonlijk, de door u gewenste afstand tussen oog en oculair met de verschillende vergrendelingsposities instellen.

AANBRENGEN VAN DRAAGRIEM EN DE BESCHERMKAP

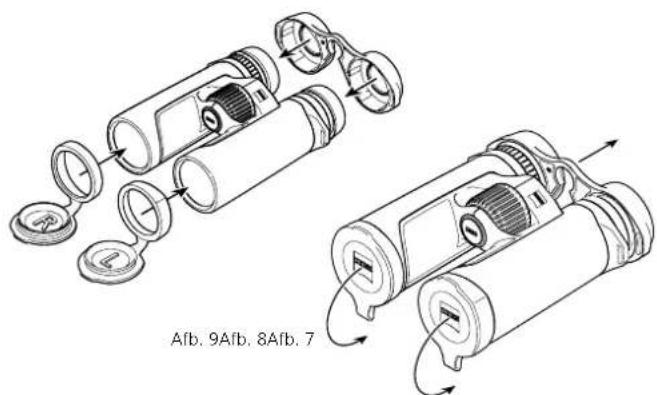

De draagriem, de beschermkap van het oculair en de beschermkap van het objectief bevinden zich in de verpakking. De beschermkap van het oculair wordt, zoals in afb.7, met de draagriem door de draagriemogen aan de verrekijker bevestigd. Stel de riem op de gewenste lengte in (afb. 8). Ga op de tegenoverliggende zijde van het oculair op dezelfde wijze te werk. De beschermkap van het oculair kan desgewenst ook slechts aan één zijde aangebracht worden. De beschermkappen van het objectief zijn gemarkeerd met ‘L’ voor links en ‘R’ voor rechts en worden respectievelijk op de linker en rechterbuis bevestigd (afb. 9). GEBRUIK VAN DE BESCHERMKAPPEN VAN HET OCULAIR EN HET OBJEC- TIEF De beschermkap van het oculair wordt op de oogschelpen bevestigd (afb. 9). Ukunt hierbij de door u gewenste uittreepupilafstand zo houden. Verwijder voor gebruik de kap van de verrekijker (afb. 10). De beschermkap van het objectief kan na het aanbrengen permanent op de verrekijker blijven en hoeft voor gebruik alleen omhoog te worden geklapt (afb. 10).

De verrekijkers uit de serie ZEISS SFL kunnen samen met de ZEISS statiefadapters 1/4" of de ZEISS Binox Universal- statiefadapters op ieder gangbaar fotostatief bevestigd worden. De bestelnummers van ZEISS statieven en statiefadapters en overige accessoires vindt u in hoofdstuk ‘Accessoires voor ZEISS SFL’. ONDERHOUD De verrekijker is voorzien van de ZEISS LotuTec

coating. De eectieve beschermlaag voor de lensoppervlakken vermindert duidelijk de vervuiling van de lens door een bijzonder glad oppervlak en een daarmee verbonden sterk afstotend eect. Alle vormen van verontreinigingen hechten minder en kunnen sneller, eenvoudiger en zonder strepen worden verwijderd. Bovendien is de LotuTec

coating bestand tegen beschadiging en slijtage. Veeg grove deeltjes vuil op de lenzen (bijv. zand) niet af, maar blaas deze er liever af, of gebruik daarvoor een jn penseel. Vingerafdrukken kunnen na een tijdje het lensoppervlak aantasten. De lensoppervlakken kunnen eenvoudig worden gereinigd door te bewasemen en met een schoon reinigingsdoekje na te wrijven. Tegen de, met name in de tropen, mogelijke schimmelaanslag op de lens helpt het droog opbergen en een goede ventilatie van de buitenste lensvlakken. Uw ZEISS SFL verrekijker heeft verder geen bijzonder onderhoud nodig. Verontreiniging van het rubber en de behuizing kan meestal met warm water, een katoenen doek en licht wrijven worden verwijderd.

Accessoires zijn niet bij de levering inbegrepen.

(345) Subjectieve beeldhoek ° 60 62 Instellingsgrens dichtbij m (ft) 1,5 (4,9) 1,5 (4,9) Dioptrie-instelbereik dpt ± 4 ± 4 Uittreepupilafstand mm 18 18 Pupilafstand mm 52–74 52–74 Prismasysteem Schmidt-Pechan Schmidt-Pechan Coating T* T* Stikstofvulling √ √ Waterdichtheid mbar 400 400 Gebruikstemperatuur

(°F) -20 / +55 (-4 / +131) -20 / +55 (-4 / +131) Lengte mm (in) 144 (5,7) 144 (5,7) Breedte bij pupilafstand van 65 mm mm (in) 114 (4,5) 114 (4,5) Gewicht g (oz) 640 (22,6) 640 (22,6) Onder voorbehoud van wijzigingen in uitvoering en leveringsomvang ten behoeve van de technische ontwikkeling.ZEISS SFL Brugsvejledning DE EN FR ES IT NL DK Patents: www.zeiss.com/cop/patents FI HU PL SE RU JP CN | 05.202226 | 57 DELENES BETEGNELSE
