Victory SFL 10x40 - 双筒望远镜 ZEISS - 免费用户手册

产品类型	棱镜双筒望远镜
品牌/型号	蔡司 Victory SFL 10x40
放大倍数/物镜	10x / 40 mm
出瞳直径	4 mm
黄昏指数	20
视场（1000米处）	115 m
表观视场角	62°
最近对焦距离	1.5 m
屈光度补偿	±4 dpt
瞳距调节	52–74 mm
棱镜系统	Schmidt-Pechan
光学镀膜	蔡司 T* 多层镀膜
外部涂层	LotuTec（憎水）
防水/充氮	400 mbar / 是
工作温度	−20 至 +55 °C
尺寸（长x宽）	144 x 114 mm（瞳距65mm时）
重量	640 g
电源	无（机械式）
附带配件	目镜盖、物镜盖、背带、包、清洁布、说明书
保养/清洁	吹去灰尘，用光学布擦拭
安全须知	请勿直视太阳；干燥存放
备件	可拆卸目镜眼罩、三脚架适配器
保修/售后服务	联系蔡司（参见说明书）

常见问题 - Victory SFL 10x40 ZEISS

如何调节蔡司 Victory SFL 10x40 双筒望远镜的清晰度？

调节清晰度时，先闭上右眼，转动中央调焦轮直到左眼获得清晰图像。然后闭上左眼，调节屈光度补偿环（通常在右目镜上）以使右眼图像锐利。记下您的个人屈光度设置。对于不同距离，只需使用中央调焦轮。

如何在使用或不使用眼镜时使用目镜眼罩？

目镜眼罩可旋出（逆时针旋转）。如果您戴眼镜，请将眼罩旋至最低位置（低位）。不戴眼镜时，根据舒适度将眼罩旋至高位或中间位置。共有四个卡位位置。

如何清洁镜片而不损坏望远镜？

使用吹气球或软刷除去大颗粒。轻轻哈气使镜片起雾，然后用专用光学布以轻柔的圆周运动擦拭。LotuTec 涂层便于清洁且耐刮擦。

如何将望远镜安装在三脚架上？

望远镜底部有 1/4 英寸螺纹孔用于三脚架适配器（未附送）。将适配器旋入标准三脚架，然后通过调焦轮下方的接口固定望远镜。也可以使用蔡司的通用支架 Binofix。

如何安装背带和镜头盖？

背带固定在望远镜两侧的连接点。将背带穿过目镜盖的环，并通过拉紧或松开来调节长度。物镜盖分别卡在左右物镜上（标有 L 和 R），可以保持打开状态。

最近对焦距离是多少？

10x40 型号的最近对焦距离为 1.5 米（4.9 英尺）。

如果内部起雾怎么办？

望远镜内部充氮且防水至 400 mbar，正常情况下可防止内部起雾。如果内部出现湿气，说明密封有缺陷，请联系蔡司售后服务。

如何更换目镜眼罩？

要取下眼罩，逆时针完全旋出直至脱落。清洁或更换后，顺时针旋紧至低位，听到咔嗒声表示已锁定。

望远镜的防水性能如何？

望远镜防水至 400 mbar，相当于临时浸入（防雨、防溅、防落入水中）。内部充氮以防止起雾。

哪里可以找到蔡司售后服务？

售后服务由蔡司提供。在欧洲，联系 Carl Zeiss Sports Optics GmbH（位于德国韦茨拉尔，电话 [phone]，邮箱 [e-mail]）。在美国，联系 Carl Zeiss SBE, LLC（电话 [phone]）。其他地区请访问蔡司官网。

用户手册 Victory SFL 10x40 ZEISS

異的距離以至可以比不卜合怎者是、比不卜L为操作的才如十分以（图5）。

APALFFP的设定、MFA不使用/使用

M方法不使用，观察的场合是、AI力力（时計回）下丶回丶迅最低位置上（图6-表示B)

卡兰德斯上拉、接眼在士保力一有对物在士保力一巴是什克加一付属也。接眼在士保力一巴是图示的，双眼镜

对物LNS保力力一有、左示示「」上右示示「R」のマ一夕が0， 之力一有是忘左手一上右手一上取付也果米（图9）

接眼LeNs保護力ハ一と対物LeNs保護力ハ一の使用

接眼LNS保能力一巴是AI力P下取付捷使用（图9）。其原。
A1RE-1F是它的上，双眼膜使用前，力一取的外比<

ZEISS製三國及三腳APDFTA一。此號他之ANsul一の注文番号是，ZEISSSFL用ANsul」的章去乙參照<下。

手入上MENNTAN

拉一-一丁不的污是、通常、温水和布程<之的

ZEISS SFL 用のアクセサイ—

一 [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

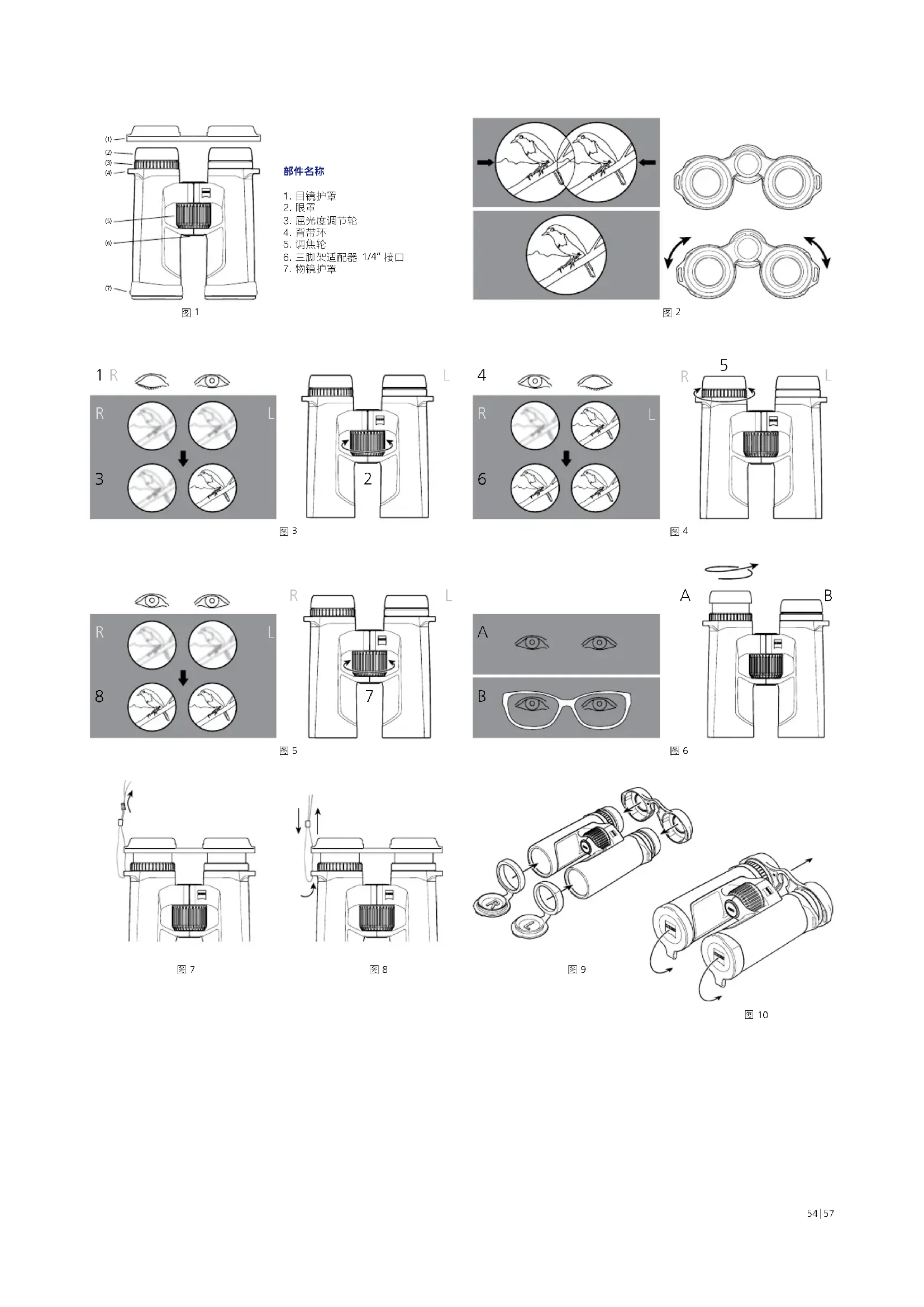

1.目镜护罩
2.眼罩
3. 灯光度调节轮
4.背带坏
5.调焦轮
6.二脚架适配器 1 / 4^ 接口
7.物镜护罩

图2

图3

图4

A
图6

图5
图7

图8

图10

使用提示

恭喜您购买新款ZEISSSFL望远镜。ZEISS望远镜以其超高的亮度和清晰的画面细节重现脱颖而出，能够再现高保真图像，让您尽享难忘体验。

卓越的光学性能、精细的做工、超长的使用寿命是ZEISS 品牌产品一贯秉持的特点。请注意遵守以下使用提示，以确保您的产品达到最理想化的使用状态以及最长的使用寿命，让它忠实长久地陪伴在您左右。

请注意安全提示，这些信息可以在以下位置找到www.zeiss.com/cop/safety

供货范围

产品 订货号 供货范围
8x40524023	望远镜
	目镜护罩
	物镜护罩
	背带
10x40524024	便携包,包括背带
	镜头清洁布
	快速指示
	安全提示

根据眼距（瞳距）进行调整

请沿中轴线对折望远镜的两个镜向，直至两个月镜的间距与您双眼的间距一致。如此，您即可获得适合您双眼的最佳图像。当双眼透过望远镜可以看到一个圆形的画面时，即表示已达到最佳眼距（图2）。

调整图像锐度

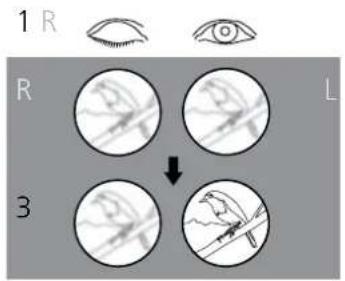

该望远镜具有一个调焦轮和一个用于补偿屈光度的调节轮。调节时，闭上右眼并通过调焦轮调节左镜筒中图像的锐度（图3）。

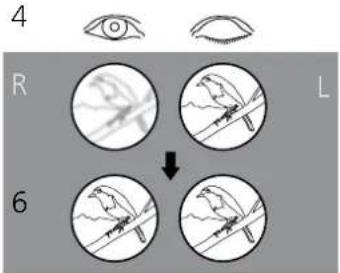

然后闭上左眼，并（如果必要）通过调节屈光度补偿再次调整右镜筒的图像锐度（图4）。屈光度补偿调节轮带有“+”和“-”符号的刻度，并刻有指标点作为参考点。如果您记住了您的个人设定，那么在使用任何一副望远镜时，您都能够快速地设定出您的屈光度补偿。

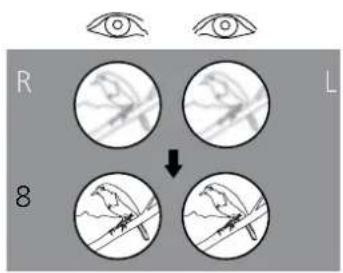

以不同距离进一步调节锐度时，只需旋转调焦轮（图5）。

提示：请始终使用相同的对象调节两个图像的锐度！

调整眼罩，佩戴及不戴眼镜进行观察

不戴眼镜进行观察时，请将设备上的眼罩旋出。为此，需逆时针向上旋出眼罩（图6），可选择将之旋转至最上方的锁止位置（图6-图示A）。

眼罩可锁止在四处位置：上下以及两个中间位置。通过此调节方法，可改变眼睛到出射光弹的距离，故此可针对每位用户进行个性化调整。

佩戴眼镜进行观察时，请（顺时针）向下旋转眼罩，直至其位于最下方位置（图6-图示B）。

提示：如果继续逆时针旋转已经处于旋出状态的眼罩，则可拆下眼罩。这是特意设计的，参见“清洁与更换眼罩”。

清洁与更换眼罩

更换或清洁眼罩时，可将其从望远镜上完全拆下。如图6所示，请将眼罩伸出至最上方的锁止档位，再继续沿相同方向旋转一圈，直至将眼罩整个拆下。

眼罩简洁或更换完毕后，请顺时针旋转眼罩，直至将其完全旋到目镜上（参见调整眼罩，佩戴及不戴眼镜进行观察”章节）。经轻轻顺时针拉动眼罩后，其瞳纹可卡入最下方位置。然后可按照您的使用习惯和需要，通过锁止档位设定眼睛与目镜间的距离。

安装背带和防护罩

背带、目镜护罩和物镜护罩均位于包装内。如图7所示，使用背带穿过背带环将此目镜护罩固定在望远镜上。

可以通过加长或缩短背带将背带长度调整至所需长度（图8）。目镜护罩的另一侧也应按照相同的顺序进行操作（如果需要）。此外，您还可以自行判断是否仅在一侧固定日镜护罩。

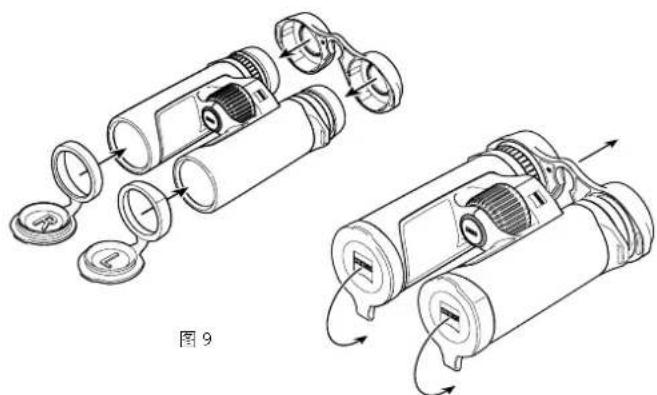

目镜护罩上标有"L"代表左侧，“R”代表右侧，用于分别安装到左右镜筒（图9）上。

目镜和物镜护罩的使用

日镜护罩套在眼罩上（图9）。您可以保持您所需要的出瞳距离。使用望远镜之前，请摘下护罩（图10）。

物镜护罩在安装好后可以永久留在望远镜上，只需在使用前将其打开（图10）。

安装三脚架适配器

ZEISSSFL系列的望远镜与ZEISS三圈架适配器1/4"或ZEISSBinofix通用一脚架固定座一起使用，可以固定在任何标准的相机二脚架上。

ZEISS三脚架和三脚架适配器及其他配件的订货号，请查看“ZEISSSFL的配件”章节。

保养和维护

该望远镜配有ZEISS LotuTec®涂层，借助特别平滑的表面及其强人的荷叶效应，性能出众的镜头表面保护层可显著减少镜头脏污。所有类型的污染物的附着减少，并且可以快速、轻松且无痕地清除。此外，LotuTec®涂层还非常结实、耐磨。

如果镜头上有相颜粒污物（如沙粒），请勿进行擦拭，而应将其从镜头上吹掉或者使用细毛刷进行清除。指纹可能会在一段时间后损坏镜头表面。这种情况下，清洁镜头表面最简单的方法是：对镜头呵气，然后使用洁净的镜头清洁布进行擦拭。存放时保持镜头外表面干燥日通风良好，有助于防止镜头出现霉菌层（尤其是在热带地区）。除此之外，ZEISS SFL望远镜无需进行其他特别的保养。

橡胶涂层和外壳上的污染通常可以用湿水、棉布轻轻摩擦去除。

ZEISS SFL 的配件

如果您对服务或备件有任何疑问或者想要下载保修条件，请访问我们的网站：

	8x4010x40
放大倍率	8		10
有效的物镜直径	mm 40 40
山峰直径	mm 5 4
美瞳系数	17.9 20
视野	m/1000 m	140	115
	(ft/1000 yds)	(420)	(345)
主观视角	° 60 62
近距焦调整范围	m (ft) 1.5 (4.9)	1.5 (4.9)
屈光度调整范围	dpt ±4±4
山峰距离	mm 18 18
瞳距	mm 52-74 52-74
棱镜系统	Schmidt-Pechan Schmidt-Pechan
镀膜	T* T*
充氮处理	√		√
防水	mbar 400 400
工作温度	°C	-20/55	-20/+55
	(°F)	(-4/131)	(-4/+131)
长度	mm (in) 144 (5.7)		144 (5.7)
瞳距为65 mm时的宽度	mm (in) 114 (4.5)		114 (4.5)
重量	g (oz)	640 (22.6)	640 (22.6)

保留因继续改进技术而更改规格和供货范围的权利。
