Victory SFL 10x40 - Binocoli ZEISS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Binocoli prismatici
Marca / Modello	ZEISS Victory SFL 10x40
Ingrandimento / Obiettivo	10x / 40 mm
Pupilla d'uscita	4 mm
Indice crepuscolare	20
Campo visivo (a 1000 m)	115 m
Angolo di visione soggettivo	62°
Distanza minima di messa a fuoco	1,5 m
Compensazione diottrica	±4 dpt
Distanza interpupillare	52–74 mm
Sistema a prismi	Schmidt-Pechan
Trattamento ottico	ZEISS T* multistrato
Rivestimento esterno	LotuTec (idrofobo)
Tenuta stagna / Azoto	400 mbar / Sì
Temperatura di funzionamento	−20 a +55 °C
Dimensioni (L x l)	144 x 114 mm (con interasse 65 mm)
Peso	640 g
Alimentazione	Nessuna (meccanica)
Accessori forniti	Coprioculari, copriobiettivi, cinghia, custodia, panno, guida
Manutenzione / Pulizia	Soffiare la polvere, pulire con panno ottico
Sicurezza	Non guardare il sole; riporre in luogo asciutto
Pezzi di ricambio	Oculari rimovibili, adattatore per treppiede
Garanzia / Servizio post-vendita	Contattare ZEISS (vedere il manuale)

Domande frequenti - Victory SFL 10x40 ZEISS

Come regolare la nitidezza su un binocolo ZEISS Victory SFL 10x40?

Per regolare la nitidezza, iniziare chiudendo l'occhio destro e ruotare la ghiera di messa a fuoco centrale fino a ottenere un'immagine nitida con l'occhio sinistro. Quindi, chiudere l'occhio sinistro e regolare la ghiera di compensazione diottrica (solitamente situata sull'oculare destro) per affinare la nitidezza dell'occhio destro. Annotare la propria regolazione diottrica personale. Per altre distanze, utilizzare solo la ghiera di messa a fuoco centrale.

Come utilizzare gli oculari con o senza occhiali?

Gli oculari possono essere svitati (ruotare in senso antiorario) per estrarli. Se si portano occhiali, avvitare gli oculari a fondo (posizione bassa). Senza occhiali, estrarre gli oculari fino alla posizione alta o intermedia secondo il proprio comfort. Ci sono quattro posizioni di scatto.

Come pulire le lenti del binocolo senza danneggiarle?

Utilizzare un soffietto o una spazzola morbida per rimuovere le particelle più grandi. Appannare leggermente le lenti soffiandoci sopra, quindi pulire con un panno per ottiche speciale con movimenti circolari delicati. Il rivestimento LotuTec facilita la pulizia e resiste all'abrasione.

Come montare il binocolo su un treppiede?

Il binocolo è dotato di una filettatura 1/4" per adattatore per treppiede (non fornito). Avvitare l'adattatore sul treppiede standard, quindi fissare il binocolo tramite l'interfaccia sotto la ghiera di messa a fuoco. Si può anche utilizzare il supporto universale Binofix di ZEISS.

Come fissare la cinghia di trasporto e le coperture?

La cinghia di trasporto si fissa ai punti di attacco sui lati del binocolo. Far passare la cinghia attraverso gli anelli del coprioculari e regolare la lunghezza stringendo o allentando gli anelli. I copriobiettivi si agganciano su ciascun obiettivo (marcati L e R) e possono rimanere in posizione pur aprendosi.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 1,5 metri (4,9 piedi) per il modello 10x40.

Cosa fare in caso di appannamento interno?

Il binocolo è riempito di azoto e stagno fino a 400 mbar, il che impedisce l'appannamento interno in condizioni normali. Se appare umidità all'interno, ciò indica un difetto di tenuta stagna: contattare il servizio post-vendita ZEISS.

Come sostituire gli oculari?

Per rimuovere un oculare, svitarlo completamente ruotando in senso antiorario fino a staccarlo. Pulire o sostituire, quindi riavvitare a fondo in senso orario. Un leggero click indica che è ben innestato in posizione bassa.

Qual è la tenuta stagna del binocolo?

Il binocolo è stagno a una pressione di 400 mbar, che corrisponde a un'immersione temporanea (resistenza alla pioggia, schizzi, cadute in acqua). È inoltre riempito di azoto per evitare l'appannamento.

Dove trovare il servizio post-vendita ZEISS?

Il servizio post-vendita è fornito da ZEISS. In Europa, contattare Carl Zeiss Sports Optics GmbH a Wetzlar, Germania (tel. [phone], email [e-mail]). Negli Stati Uniti, contattare Carl Zeiss SBE, LLC (tel. [phone]). Per altre regioni, consultare il sito ZEISS.

MANUALE UTENTE Victory SFL 10x40 ZEISS

Fig.1 Fig.2

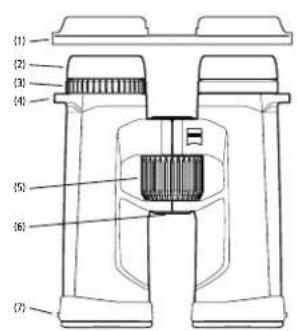

COMPONENTI DEL SISTEMA

1. Coperchio di protezione oculare
2. Conchiglie oculari
3. Regolazione diottrica
4. Occhielli della tracolla
5.Rotella per la messa a fuoco
6. Interfaccia per adattatore per troppicde 1/4"
7. Coperchio di protezione dell'obiettivo

Fig. 3

Fig. 4

Fig. 6Fig. 5

Fig. 10

ISTRUZIONI PER L'USO

Complimenti per avere scelto il binocolo ZEISS SFL. Con la sua riproduzione straordinamente naturale delle immagini, si distinguhe per l'estrema luminosa e la massima precisione dei dettagli.

I prodotti a marchio ZEISS sono caratterizzati da eccelleni prestazioni ottiche, lavorazione precisa e lunga durata. Atteneri alle segunti istruzioni per utilizzato al meglio il prodotto, affinché rimanga un compagno affidavitabile per molti anni a venire.

Attenersi alle avvertenze di sicurezza, reperibili.
anche su:

ProdottoNumero d'ordine Elementi compresi nella fornitura

8 x 40 52 40 23 Binocolo	Coperchio di protezione oculare
	Coperchio di protezione dell'obiettivo
	Tracolla
10 x 40 52 40 24	Borsa comprensiva di trabola
	Panno per pulizia delle ottiche
	Guida rapida
	Awertenze di sicurezza

REGOLAZIONE DELLA DISTANZA INTERPUPILLARE

Fare oscillare le due metà del binocolo attorno all'asse centrale dell'apparecchio finché la distanza tra i due oculari corrisponde a quella tra i propri occhi. Questo consente di ottenere la visione ottimale. Per visione ottimale si intende la formazione di un'immagine circolare quando si osserva con entrambi gli occhi atraverso il binocolo (Fig. 2).

REGOLAZIONE DELLA NITIDEZZA DELL'IMMAGINE

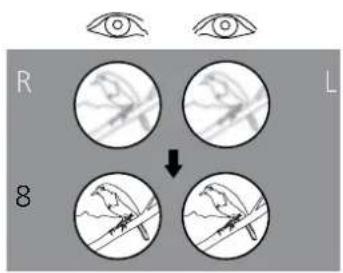

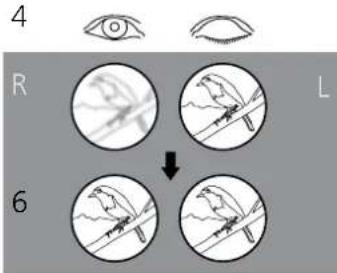

Il binocolo è dotato di una rotella per la messa a fuoco e di una rotella per compensazione diottrica. Chiudere l'occhio destro e ruotare la rotella per la messa a fuoco fino a videere nitida l'imagine nella meta sinistra del binocolo (Fig. 3). Chiudere quindi l'occhio sinistro e, se necessario, regolare la nitricezza dell'imagine nella meta destra del binocolo con la compensazione diottrica (Fig. 4). La regolazione diottrica prevede una scalca contrassegnata dai simboli "+" e "-" e ha un arreto in posizione zero. Prendendo NOTE dei propri valori, è possible regolare rapidamente la compensazione diottrica personale su qualsiastico binocolo.

In seguito, per mettere a fuoco a distanze diverse occorrera quindi soit azionare la rotella per la messa a fuoco (Fig. 5).

Nota: usare sempre lo stesso oggetto perMETTER a fuoco entrambé le immaginil

PREPARAZIONE DELLE CONCHIGLIE OVCULARI, OBSERVAZIONE CON E SENZA OCCHIALI

Per l'osservazione senza occhiali, usare l'apparecchio con le concighlie oculari estratte. A tale scopo, ruotare le concighlie oculari (Fig. 6) in senso antolario verso l'alto per estrarie fina alla posizione d'arresto superiore (Fig. 6 - illustrazione A).

Le conchiglie aculari possono essere fissate in quattro posizioni: in basso, in alto e in due positizioni intermedie. Ciò permette di impostare la distanza dell'occhio alla pupilla d'uscita e quindi di effettuire una regolazione personale per gli utilizzatore

Per l'osservazione con gli occhiali, ruotare le conchiglie oculari (in senso orario) verso il basso, fino a portarle nella posizione inferiore (Fig. 6 - Ilustrazione B).

Note: quando le conciglhe oculari sono estratte, se vengono ruotate ulterioramente in senso antiorario,ippo staccarsi. Questa caratteristica è prevista, si veda "Pulizia e sottituzione delle conciglhe oculari".

PULIZIA E SOSTITUZIONE DELLE CONCHIGLIE OCULARI

Le conchiglie oculari possono essere svitate dal binocolo per la sostuzione o la pulizia. Estrarre le conchiglie oculari ruotandole, come raffiguatur in Fig. 6, fatto allo scatto superiore e continuando a rotare nella stessa direzione或者其他 la fillettatura, fino a quando sono Completely svitate.

Dopo la pulizia o la sottomazione delle conchiglie oculari, ruotare in senso orario per farle rientare completamente nell'oculare (si veda anche la sezione "Preparazione delle conchiglie oculari, osservazione con e sanza occhiali"). Con una lieve pressione in senso orario, la fillettatura delle conchiglie oculari scatta in sede nella posizione inferiore. In seguito è possible regolare come di consueto la distanza desiderata fra l'occhio e l'oculare mediate le tacche.

APPLICAZIONE DELLA TRACOLLA E DEL COPERCHIO DI PROTEZIONE

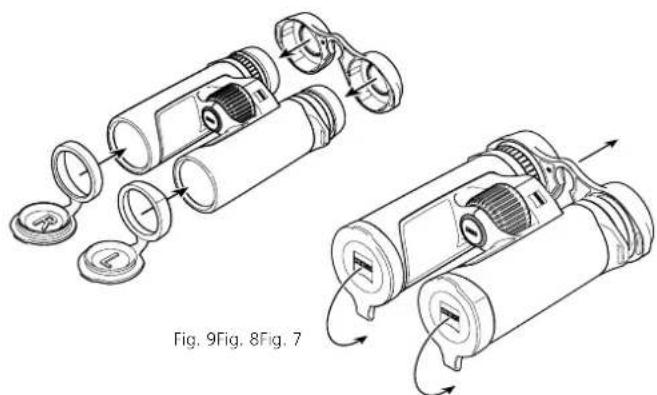

La confezione contiene la tracolla, il coperchio di protezione oculare e i coperchi di protezione degli obiettivi. Fissare il coperchio di protezione oculare sul binocolo con la tracolla facendola passare atraverso gli apposti occhielli, come illustrato in Fig. 7.

É possiblere regolare la lunghezza della tracolla allungandola o accorciandola (Fig. 8). Se necessario, sull'alto lato del coperchio di protezione oculare procedere con la stessa sequenza. A proprioia discrezione, il coperchio di protezione oculare PUB èssere infilato anche solo su di un lato.

I coperchi di protezione degli obiettivi sono contrassegnati con una "L" aindicare la sinistra e con una R" aindicare la destra e vanno applicati ai rispetti tubi (Fig. 9).

UTILIZZO DEI COPERCHI DI PROTEZIONE OCULARE E DI PROTEZIONE DELL'OBIETTIVO

Il coperchio di protezione oculare vaippo sulle conchiglie oculari (Fig. 9). A tale scopo si cui lo manente la distance pupilla d'uscita desiderata. Togliere il coperchio prima di usare il binocolo (Fig. 10).

Una volta fissati, i coperchi di protezione degli obietti possono restare montati in modo permanente e dovranno solo essere aperti prima dell'utilizzo del binocolo (Fig. 10).

MONTAGGIO DEGLI ADATTATORI PER TREPPIEDE

1 binocoli della seriese ZEISS SFL possono essere fissati a qualiasi streppiede fotografico di uso comune mediana l'adattatore per treppiede ZEISS 1/4" o ZEISS Binofix Universal.

Il numero d'ordine dei treppiedi, degli adattatori per treppiedi e di altri accessori ZEISS sono significati nel capitolo "Accessori per ZEISS SFL".

PULIZIA E MANUTENZIONE

Il binocolo è provvisto dello speciale rivestimento ZEISS LotuTec. Lo strato protetttivo presente sulle lenti ha una superficie molto liscia con un forte effetto antiaderente, efficace per ridurre sensibilmente la possibilità di trattenere impurity. Tutti tipi d'impurity teneranno quindi ad aderire meno e sare più facile rimuoverli in modo rapido, con semplicità e essere lasciare striature. Il rivestimento LotuTec è resistente e antabrasivo.

Se sulles lenti sono presenti delle particelle grossolane di sporcizia (ad es. granelli di sabbia), non rimuovere strofinando, ma soffarle via o utilizzare un pennello fine. Col passare del tempo, eventuali impronte possono corredere le superfici delle lenti. Il modo più simplicite per pulire le superfici delle lenti consiste nell'alitare su è diverse quindi strofinare delicatamente con un panno per strumenti ottici pulito. Per evitare l'eventuale formazione di muffa sul dispositorio ottico, soprattutto ai tropici, si raccomanda di conservarlo in un ambiente asciutto, assicurando una buona acrazione delle superfici esterne della lente. Il binocolo ZEISS SFL non necessita di altre cure particolare.

Eventuale sporcizia presente sulle parti in gomma possono in genere essere rimosse con acqua tiepida, un panno di cotone e un leggero sfregamento.

ACCESSORI PER ZEISS SFL

Gli accesso non sono compresi nela forniture.

ASSISTENZA CLIENTI, RICAMBI E GARANZIA

Per domande sull'assistenza o sui ricambi o per scaricare le condizioni di garanzia, visitare il site web:

	8x40 10x40
Ingrandimento 8 10
Diametro effettivo obiettivo mm 40 40
Diametro pupilla d'uscita mm 5 4
Valore crepuscolare 17,9 20
Campo visivo	m/1000 m(ft/1000 yds)	140(420)	115(345)
Angolo visuale soggettivo	°60 62
Limite primi piani m (ft) 1,5 (4,9) 1,5 (4,9)
Campo regolazione diottrica dpt ±4±4
Distanza pupilla d'uscita	mm 18 18
Distanza interpupillare mm 52-74	52-74
Sistema prismatico		Schmidt-Pechan	Schmidt-Pechan
Trattamento		T*	T*
Riempimento di azoto		√1√1
Impermeabilità	mbar	400	400
Temperatura d'esercizio	°C(°F)	-20/+55(-4/+131)	-20/+55(-4/+131)
Lunghezza	mm (in)	144 (5,7)	144 (5,7)
Larghezza con distance interpupillare di 65 mm	mm (in)	114 (4,5)	114 (4,5)
Peso	g (oz)	640 (22,6)	640 (22,6)

Con riserva di eventuali modifiche al design e alla fornitura necessarie per l'ulterioriore sviluppo tecnico del prodotto.
