GEBRUIKSAANWIJZING 72V LiIon Power 55 H Wolf Garten

(Originele gebruiksaanwijzing)

SV Svenska 53

(Originalbruksanvising)

DA Dansk 62

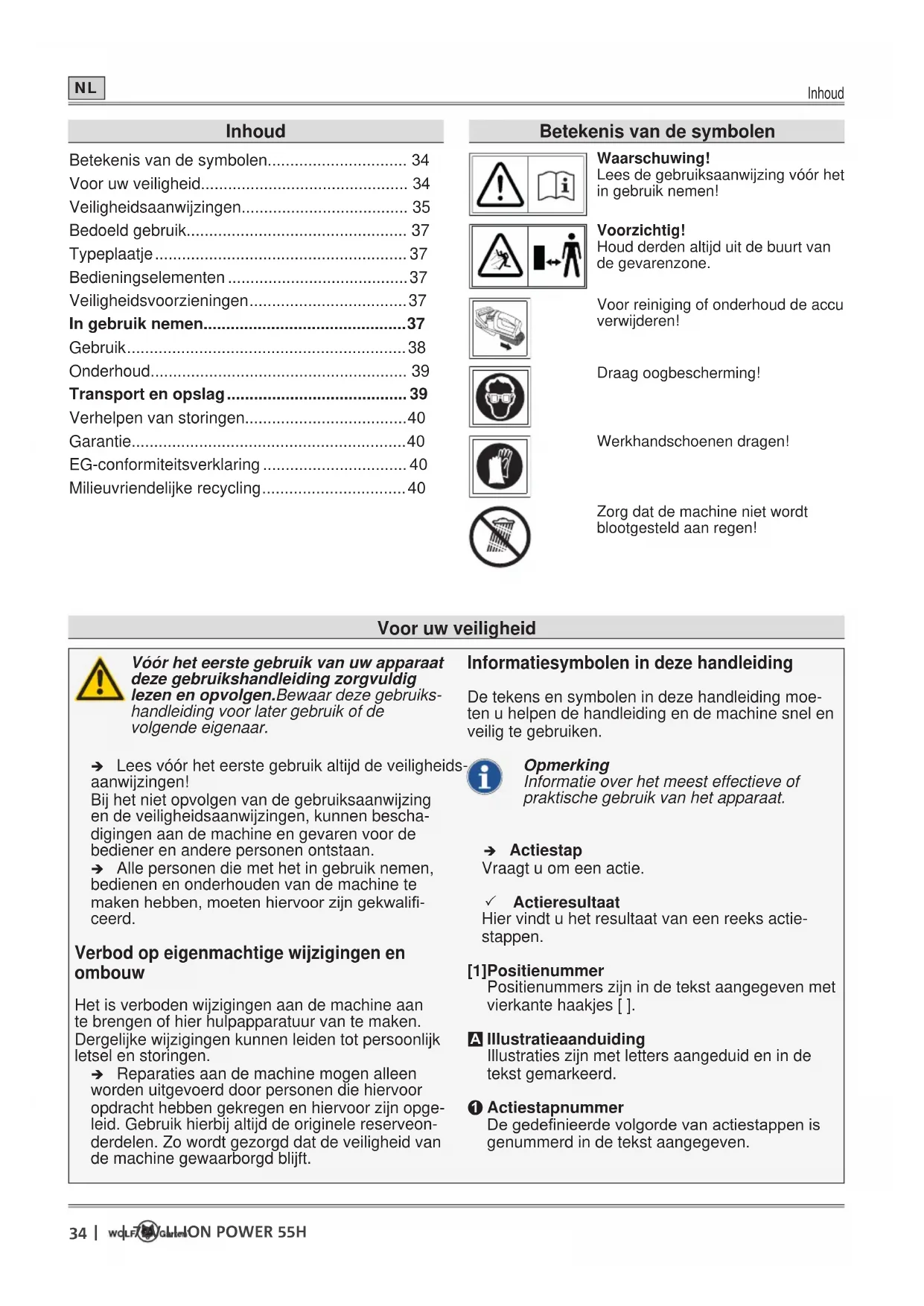

Betekenis van de symbolen 34

Voor uwveiligheid 34

Veiligheidsaanwijzingen 35

Bedoeld gebruik 37

Typeplaatje 37

Bedieningselementen 37

Veiligheidsvoorzieningen 37

In gebruik nemen. 37

Gebruik. 38

Onderhoud. 39

Transport en opslag 39

Verhelsen van storingen 40

Garantie. 40

EG-conformiteitsverklaring 40

Millievriendelijke recycling 40

Betekenis van de symbolen

Waarschuwing!

Lees de gebruiksaanwijzing voor het in gebruik nemen!

Voorlichtig!

Houd derden.altijduit de buurt van de gevarenzone.

Voor reiniging of onderhoud de accu verwijdersen!

Draag oogbescherming!

Werkhandschoenen dragen!

Zorg dat de machine nicht worden blootgesteld aan regen!

Voor uw veiligheid

Voor het eerste gebruik van uw apparaat deze gebruikshandleiding zorgvuldig

lezen en opvolgen.Bewaar deze gebruiks-handleiding voor later gebruik of de volgende eigenaar.

Informatiesymbolen in deze handleiding

De tekens en symbolen in deze handleding moeten u helpen de handleding en de machine snel enveilig te gebruiken.

Lees voor het eerste gebruik algijd de veiligheids aanwijzingen!
Bij het Niet opvolgen van de gebruiksaanwijzing en de veiligheidsaanwijzingen,+kennen beschadigingen aan de machine enGeVaren voor bediener en andere personen ontstaan.
Alle Personen die met het in gebruik nemen, bedieren en onderhoven van de machine te makeen hebben,要去en hiervoorn zijn gekwalific. ceerd.

Verbod op eigenmachtige wijzigingen en ombouw

Het is verboden wijzigingen aan de machine aan te brengen of hier hulpapparatuur van te makeen. Dergelijk wijzigingen konnen leiden tot persoonlijk letsel en storingen.

Reparations aan de machine mogen alleen worden uitgevoerd door personen die hiervoor opdracht hebben gekreten en hiervoor zich opgeleid. Gebruik hierbij alkijd de originele reserveonderdelen. Zo worden gezorgd dat de verilgheid van de machine gewaarborgd blijft.

Opmerking

Informatie over het meest efectieve of praktische gebruik van het apparaat.

Actiestap

Vraagt u om een actie.

Actieresultaat

Hier vindt u het resultaat van een reeks actie-stappen.

[1]Positienummer

Positienummers zijn in de tekst aangegeven met vierkante haakjes [ ].

A Illustratieaanduiding

Illustraties zijn met letters aangeduid en in de tekst gemickeerd.

1 Actiestapnummer

De gedefinieree volgorde van actiestappen is genummerd in de tekst aangegeven.

Veiligheidsaanwijzingen

Gevarenniveauaus van waarschuwingen

In deze gebruiksaanwijzing worden de volgende gevarenniveauaus gebrukt om op potentieel gevaar- lijke situatuies te wijzen:

GEVAAR!

De gevaarlijke situatie doet zich onmid-delloijk voor en leidt, indien de maatregelen Niet worden opgevolgd, tot ernstig letsel of de dood.

WAARSCHUWING!

De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen nicht worden opgevolgd, tot ernstig letsel of de dood.

VOORZICHTIG!

De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen nicht worden opgevolgd, tot Licht of matig letsel.

Let op!

Een möglich schadelijke situatie kan ontstaan en leidt, indien denen nicht worden vermeden, tot materi- ele schade.

Opbouw van de veiligheidsaanwijzingen

GEVAAR!

Soort en bron van het gevaar!

Gevolgen bij nicht opvolgen

Maatregel voor het voorkomen van het gevaar

Bescherming van uzelf en andere personen

Om veiligheidsredenen mogen kinderen of andere Personen die de gebruikershandleiding nicht kennen, de heggenschaar Niet gebruiken. Plaatselijke voorschriften können de minimum-leeftijd van de gebruiker bepalen.

Neem de heggenschaar Niet in gebruik, als Personen (vooral kinderen) of dierenicht in de buurt zich. Zorg dat kinderen nicht met de heggenschaar spelen.
Onderbreek het gebruik van de machine, als u merkt dat er Personen (vooral kinderen) of huisdieren in de buurt�.

Dit apparaat mag nicht worden gebruikt door kinderen of Personen met een lichamelijke, sensorische of geestelijkbeperking of doorPERSONEN met onvoldoende ervaring en kennis. Ook personen die nicht vertrouwd zijn met\ deze gebruiksaanwijzing, mogen de machine\ niet gebruiken. Plaatselijkke voorschriften können\ een leeftijdsbeperking voor gebruikers opleggen.
Schakel de motor alleen in, wanner uw voeten en handen op veilige afstand van de snij-inrichting zich.
Wanner u het apparaat onbeheerd achechterlaat of wanner u een blokkering verwijdert, moet u het apparaat altijd eerst van de voeding scheiden.
Draag bij het werken met of aan de heggenschaar.altijd stevige,dichte schoenen en een lange broek en andere geschikte persoonlijke beschemmingsmiddelen (veiligheidsbril, gehoorbescherming,werkhandsschoenen,etc.). Het dragen van persoonlijke beschemmingsmiddelen verminder het risico op letsel.Vermijd het dragen wijde losse kleding,etc.,die kan worden gegrepen door het snijgereedschap.

Voor het gebruik

Maak u voor aanvang van de werkzaamheden vertrouwd met de werking van de heggenschaar en de bedieningselementen.

Gebruik nooit een heggen schaar waarvan de schakelaar defect is en Niet meer in- ofuitgeschakeld kan worden. Laat deze door een gekwalificeerdvakman of een gespecialiseerde werkplaats repareren.
De machine mag nooit worden gebrukt met beschadigde of ontbrekende veiligheids-voorzieningen of afdekkingen. Laat deze dooreen hiervoor gekwalificeerdvakman of gespecialiseerde werkplaats repareren of indien nodigvervangen.
Voor het uitvoeren van instellingen en het reinigen van de machine, de machine uitschakelen en de accu verwijdersen.
De gebruiksaanwijzing van de accu en het acculaadapparaat lezen en opvolgen.

Veiligheidsaanwijzingen

Tijdens gebruik

Houd alle lichaamsdelen uit de buurt van het snijmes. Niet proberen snijgoed te verwijderen bij een lopend mes of het te snijden materiaal vast te houden. Verwijder ingeklemd snijgoed alleen bij uitgeschakeld apparaat.
Een moment van onoplettendheid bij het gebruik van de heggenschaar kan leiden tot ernstig letsel.

Draag de heggenschaar aan de greedp met een stilstaand mes. Bij transport of het opbergen van de heggenschaar.altijd de beschermende afdekkingplaatsen.Een zorgvuldige omgang met het apparaat verminder het letselgevaar door het mes.
Houd het elektrisch gereedschap alleen vast aan de geisoleerde greepvlakken, waarhat het snijmes in aanraking kan komen met stroomleidingen. Het contact van het snijmes met een spanningvoerende leiding kan metalen apparaatonderdelen onder spanning zetten en leiden tot een elektrische schok.
Werk Niet met de machine Niet in een explie siegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stof bevinden. De heggenschaar kan vonden afgeven, die het stof of de dampen hunnen ontsteken.
Laat bij onderbrekingen van het werk de heggenschaar nooit onbeheerd awhile en opbergen op een veilige plaats.
Doorzoek de heg op verborgen objecten, zoals draadafrasteringen.
De heggenschaar met beiden handen vasthouden
Houd de heggenschaarijdens het inschakelen evenwijdig aan de heg om letselgevaar te voorkomen.
Houd ookijdens het werkken een veilige afstand tot de het snijgereedschap.
Draag alsijd geschikte oog- en gehoorbescherming!
Vermijd een abnormale lichaamshouding.
Zorg dat u stevig staat en altijd uw evenwicht bewaart. Nooit rennen, maar beweeg in een rustig tempo vooruit. Zo kurz u de machine in onverwachtete situatuies beter onder controle honden.
Wees eer voorzichtig als uachtenuit loopt. Struikelgevaar!
De motor bij het transport maar/van de verschillende werklocaties uitschakelen.

De op de machine gemonteerde schakelinrichtingen mogen nooit worden overbrudg of gewijzigd (bijv. door het vastbinden van de schakelaar aan de handgreep).

Na het gebruik

Schakel de machine uit, verwijder de accu en controllerer de machine op beschadiging. Let op, gevaar! Het snijgereedschap loopt na!
Bij het uitvoeren van onderhouds- en reingingswerkzaamheden aan de machine, de machine uitschakelen en de accu verwijdersen.
Wacht altijd tot het snijgereedschap volledig tot stilstand is gekomen.
Het verwijderen van de beschemmingsinrichting mag alleen bij stilbezette motor en verwijderde accu.
Zorg dat de ventilatiesleuven vrij়n van verwuiingen.
De heggenschaar Niet reinigen met water.
De machine opbergen op een veilige locatie en buiten bereik van kinderen.
Zelf geen reparations aan de machine uitvoeren, maar LAST deze alleen door een gekwalificeerdvakman of een gespecialiseerde werkplaatssuitvoeren.

Algemene veiligheidsaanwijzingen

Reserveonderdelen要去en voldoen aan de door de fabrikant vastgelegde eisen. Gebruik waarom alleen originele WOLF-Garten reserveonderdelen of de door de fabrikant goedgekeurde reserveonderdelen. Bij het verwangen alttijd de meegeleverde inbouwinstructies opvolgen en de accu vooraf verwijderen.
Laat reparationsuitsluitend door een gekwalificeerdvakmanofeen gespecialiseerdewerkplaatsuitvoeren.
Deze heggenschaar is bestemd voor de verzorging van heggen in de privésector. Vanwege gevaar voor lichamelijk letsel van de gebruiker of andere Personen, mag de machine Niet voor andere doeleinden worden gebruikt.
Gebruik de heggenschaar alleen bij daglicht of goede kunstmatige verlichting. Houd uw werkgebied schoon en goed verlicht.
Gebruik de heggenschaar alleen bij droge weersomstandigheden. Het apparaat Niet blootstellen aan regen of andere nattigheid. Door het binnendringen van water in de heggenschaar neemt het risico op een elektrische schok toe.

Bedoeld gebruik

De heggenschaar is uitsluitend bedoeld voor het knippen van heggen en struiken met een maximale takdikte van 26 mm.

Elk ander of verdergaand gebruik geldt als nicht bedoeld gebruik.
De gebruiker is aansprakelijk voor schade door nicht bedoeld gebruik.

Niet-bedoeld gebruik

Gebruik deze heggenschaar Niet op openbaartrein, in parken, sportparken, langs wegen, etc. enook Niet in de landbouw / bosbouw.

Typeplaatje

Positie

Het typeplaatje vindt u op de behuizing van de heggenschaar.

Aanwijzing

De marketing heeft officielle waarde en mag nicht worden gewijzigd of onleesbaar worden gemaakt.

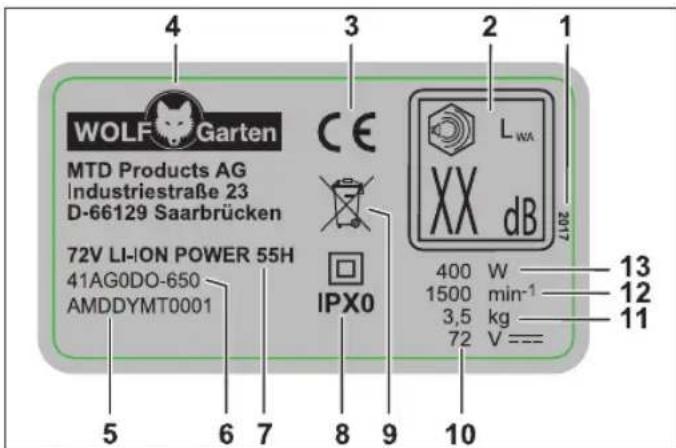

Opbouw

1 Bouwjaar
2 Gegerandeerde geluidsemissie
3 CE-markering
4 Fabrikant
5 Seriennummer
6 Modelnummer
7 Modelnaam
8 Beschermingsklasse/beschermingsgraad
9 Recycling
10 Netspanning, stroomtype
11 Gewicht
12 Motortoerental in min
13 Vermogen

Bedieningselementen

Bedieningselementen (afb. H)

1 Handgreep
2 Aan-/uitschakelaar op handgreep
3 Greepdeel
4 Aan-/uitschakelaar op beugelgreep
5 Beugelgreep
6 Beschermingsschild
7 Snijmessen
8 Accuvergrendeling
9 Accuvak
10 Instselling werkhoek
11 Motor-/aandrijfeenheid
12 Beschermende afdekking
13 Aanslagbeveiliging

Veiligheidsvoorzieningen

Veiligheidsvoorzieningen (afb. H)

Het transparante beschermingsschild beschermt uw handen en maakt het probleemloos knippen met goed zich op de knipzone möglichk.

Aanslagbeveiling H 13

De uitstekende geleiderail beschermt u bij het raken van een vast object (wand, grond, etc.)谈起 onaangename stoten, bijv.ereguslagmoment van snijmes.

Tweehanden-veiligheidsschakeling H 2 H 4

Het inschakelen en bedieren van de heggenschaar gebeurt met beiden handen. Eén hand bedient de aan-/uitschakelaar op de handgreep, de andere hand bedient de aan-/uitschakelaar op de beugelgreep. Laat u een van de beiden schakelelementen los, komt het snijmes automatisch tot stilstand.

In gebruik nemen

Aanvullende documentatione

De machine pas in gebruik nemen, als u beschikt over de meegeleverde gebruiksaanwijzingen van het laadapparaat POWER Base 72V / POWER Base 72V Basic en van de accu Li High Energy 72V en u deze heeft begrepen en opgevolgd.

Accu laden

WAARSCHUWING!

Gevaar voor letsel of materiele schade

Accu uitsluitend opladen met het laadapparaat POWER Base 72V / POWER Base 72V Basic.

Let op!

De accu worden gedeeltek opgeladen geleverd. De accu voor het eerste gebruik volledig opla den met het laadapparaat POWER Base 72V / POWER Base 72V Basic laden, om de volledige capaciteit van de accu te waarborgen.

De accu opladen volgens de aanwijzingen in de aanvullende documentatie.

Gebruikstijden

De regionale voorschriften opvolgen.
De toegestane gebruikestijden opvragen bij uw lokale instanties.

Gebruik

Accuplaatsen (afb. A)

WAARSCHUWING!

Verkeerd gebruik van de accu en het laadapparaat

Gevaar voor letsel en materiele schade

De gebruiksaanwijzing van de accu en het laadapparaat voor de accu lezen en opvolgen.

Met de 2-standing vergrendeling kan de werk-, resp. transportmodus van de accu worden ingesteld.

Stand 1 A 1

Accu is in de transportmodus.

• De elektrische contacten zijn geschreiben en voorkomen zo ontgewilde zichontlading van de accu tijdens opslag.

Stand 2 A 2

Accu is in de werkmodus.
- De elektrische contacten zijn verbonden en het apparaat is gebruiksklaar.

Machine inschakelen (afb. 3)

Met uw ene hand de aan-/uitschakelaar op de handgreep ingedrukt honden B 1.
Met uw andere hand tegelijkkertijd de aan-/uitschakelaar op de beugelgreep indrukken 3 2.
De machine is in gebruik.

Werkhoek instellen (afb. 9

WAARSCHUWING!

Gevaar voor letsel door het snijgereed-schap.

Schakel de machine uit, wacht tot het snijgereedschap stilstaat, voordat u instellingen aan de machine uitvoert.

De heggenschaar heeft een 5-voudig verstelbare werkhoek. De motor-/aandrijfeenheid, waaraan het snijmes is bevestigd, kan 45^ of 90^ maar rechts of links worden gezwenkt.

Zo kunt u moeilijk toegankelijke locaties in de tuin comfortabel bereiken.

Druk op de vergrendelkrb01
De vergrendeling van de motor-/aandrijfreenheid worden ontgrendeld.
De werkhoek instellen, door de motor-/aandrijfeenheid maar links of rechts te draaien.
De motor-/aandrijfeenheid vergrendelt in de vol-gende vergrendelingspositie C 2.
Druk opniew op de vergrendelknop, om de motor-/aandrijfeenheid verder te kunden draaien C 1.

Knippen (afb. D E F)

Knippen van de bovenkant van de heg D

• Voor het knippen van de bovenkant van de heg zwenkende/zwaaiende bewegingenaar links en rechtsuitvoeren met de heggenschaar.
• Voor optimale snijprestaties het snijmes iets onder een hoek houden in richting van de snijbeweging.

Knippen van de zijkanten van de heg E

• Moeten de zijkanten van de heg worden geknipt, begin dan eerst met het onderste deel van de heg en knip omhoog.

• Voor optimale snijprestaties het snijmes ieets onder een hoek houden in richting van de snijbeweging.

• Knip de zijkanten van de heg waar boven met een verjonging om een gelijkmatige heggroei möglich te make.

Tips voor het knippen

• Houd rekening met de broedtijd van vogels!
• De ideale vom voor het knippen van de heg is een trapezevorm, die zorgt voor voldoende lichten luchttoevoer in alle delen van de heg F.
• Om bijjonge hegen een dichte groei te bevorderen,要去en十几年e loten tot de helft worden afgekort.
• Heeft de heg al de gewenste hoogte bereikt, kunnen neue loten geheel worden verwijderd.
• Om een gelijkblijvende hoogte van de heg te bereiken,(Intu een lijn spannen op de gewenste hoogte en langs deze lijn knippen.

Kniptijden

Loofheggen Mei/juni en oktober (terugknippen met 1/3 totale hoogte in de winter)

Naaldhoutheggen April en oktober

Coniferen April en oktober

Machine uitschakelen (afb. 3)

De machine schakeltuit, zodra een van de beide aan-/uitschakelaar B 1 of B 2 loslaat.

Accu verwijderen (afb. G)

Druk op de accuontgrendel1.
Verwijder de a2.

Onderhoud

WAARSCHUWING!

Gevaar voor letsel of materiele schade.

Onderhouds- en reinigingswerkzaam-heden aan het apparaat mogen alleen bij uitgeschakelde motor en stilstaand snijgereedschap worden uitgevoerd.
Voor alle werkzaamheden aan de machinen de accu verwijderen.
Reparatie- en onderhoudswerkzaamheden en het verwangen van veiligheidselementen alleen door een gekwalificeerdvakman of door een gespecialiseerdewerkplaats lately uitvoeren.

Reiniging

Reinig de heggenschaar, vooral de ventilationsleuven, na elk gebruik met een droge doek, resp. bij sterke verruiling met een borstel.
Reinig het snijmes na elk gebruik voorzichtig.
Het snijmes na gebruik inspuiuten met verzorgende olie om een lange levensduur van de heggenschaar te garanderen. Gebruik hiervoor indien möglichk milieuvriendelijk smeermiddelen.
De heggenschaar Niet oliënijdens gebruik.
De heggenschaar voor het oliën op de zijkant leggen en een dunne oliefilm aanbrengen op het snijmes.
Onderbreekt u bij langer hegknippen vaker uw werkzaamheden en olie het snijmes van uw heggenschaar.

Let op!

De machine nooit met water of een hagedrukreini-ger afspuiten.

Transport en opslag

WAARSCHUWING!

Gevaar voor letsel door het snijgereedschap.

Voor elk transport en elke opslag de trimmer uitschakelen en wachten tot het snijgereedschap stilstaat.

Verwijder de accu voor transport of opslag.

Opslag

Reinig uw machine na elk seizoen grondig.
De machine alsijd opslaan op een droge en veilige locatie, die ontoegankelijk is voor kinderen.
De accu en de heggenschaar gescheiden van elkaar opslaan.
De accu opslaan op een koele en droge locatie. Aanbevolen opslagtemperatuur ca. 18^
De heggenschaar en vooral de kunststofonderdelen hiervan uit de buurt houden van remvloeistof, benzine, aardoliehoudende producten, kruiopolie, etc. Deze bevatten chemische stoffen, die de kunststofonderdelen van de heggenschaar kuren beschadigen, aantasten of vernielen.
Meststoffen en andere tuinchemicalien bevatten stoffen die sterke corrosie{kunnenveroorzaken bij de metalen onderdelen van de heggenschaar. Uw heggenschaar Niet in de directe nabijheid van deze stoffen opslaan.

Verhelpen van storingen

WAARSCHUWING!

Gevaar voor letsel of materiele schade

Bezoek bij twijfel aktijd een gespecialiseerde werkplaats.
Vóró elke controle of vóró werkzaamheden, de machine uitschakelen en de accu verwijdersen.

Probleem MogelijkeoorzaakOplossing

Het laadapparaat schakelt UIT.	De accu is te heet. Laat de accu afkoelen.
	De accu is ontladen. De accu opladen.
	De temperatuur van de machine (elektronica) is te hoog.	Laat de machine afkoelen en reinigevt. de ventilatiesleuven
	Overstroomuitschakeling Bezoek bij herhaald optreden een gespecialiserde werkplaats.
De machine kan nicht worden ingeschakeld.	De accu is ontladen. De accu opladen.
	Overspanningsuitschakeling Bezoek bij herhaald optreden een gespecialiserde werkplaats.
	Overstroomuitschakeling Bezoek bij herhaald optreden een gespecialiserde werkplaats.
	Temperatuur van de accu te hoog of te laag. Laat de accu afkoelen, resp. opwarmen.
	De accu is defect. Vervang de accu.
Het snijmes worden het.	Het snijmes is stomp. Bezoek een gespecialiserde werk-plaats.
	Teveel wrijving door gebrekkige smering. Het snijmes oliën.
Onrustig lopen, sterk trillen van de heggenschaar.	Het snijmes is beschadigd. Bezoek een gespecialiserde werk-plaats.
	De bevestiging van het snijmes is losgeraatk.	Bezoek een gespecialiserde werk-plaats.

Reserveonderdelen en accessoires

Bestelnr.	Artikelaanduiding	Artikelomschrijving
196-651-650 POWER Base 72V	72 V laadapparaat
196-652-000 POWER Base 72V Basic	72 V laadapparaat
196-650-650 Li-High Energy 72V	72 V accu

Garantie

In elk land gelden de door ons bedrijf of door de importeur opgegeven garantiebepalingen. Storingen aan uw machine verhelpen wij binnen het kader van de garantie kosteloos, voor zover een materiaal- of productiefout hiervan de oorzaak is. Neem bij garantie contact op met uw leverancier of de vestigbing bij u in de buurt.

EG-conformiteitsverklaring

Meer informatatie over het apparaat vindt u in de apart bijgevoegde EG-conformiteitsverklaring, die een bestanddeel van de gebruikshandleiding is.

Milieuvriendelijke recycling

Elektrisch gereedschap, accessoires en verpakkin-gen要去en milieuvriendelijk worden gerecycled.

Accu's/batterijen: Accu's/batterijen Niet weggooien in het huishoudelijk afval, in het vuur of in het water. Accu's/batterijen要去en worden ingezameld, gerecycled of op een milieuvriendelijk wijze worden afgevoerd.

Alleen voor EU-landen:

Volgens de Richtlijn 2013/56/EU,要去en defecte en verbruike accu's/batterijen worden gerecycled. Het elektrische gereedschap Niet via het huishoudelijk afval afvoeren! Het voor het recyclen inleveren bij een geschikt inzamelpunt.

Innehäll

Symbolforklaring. 41
