Eigenaarshandleiding

Inhoud

Inleiding 50

Technologie 50

MPD hoge frequeniet transducer 50

C-CAM (keramisch beklede aluminium- en magnesiumlegering) 50

RDT II (Rigid Diaphragm-technologie, 2e generatie) 50

HiVe II (reflexpoort met hoge snelheid en weinig ruis) 51

Driver met enkele bout 51

Uitpakken 52

Tweekanaalspositionering 52

De luidsprekerkabels verbinden 53

Open draden verbinden 53

Banaanstekkers 53

Kabelschoenen 53

Uw luidsprekers laten inlopen 53

Onderhoud van behuizing 53

Afstellen bevestigingsbout 54

Statieven 54

Garantie 54

Gegevens eigenaar 54

Specifications 55

Inleiding

Studio is een hoogwaardig luidsprekersystem voor muziekliefhebbers die op zoek zijnaar totaalprestaties in een compacte en economische uitvoering. De compromisloze ontwerpeigenschappen omvatten voornamelijk de driver-technologie van de toonaangevende Platinum II-serie.

Ons ontwerpteam ging vastberaden op zoek maar een neutraal resultaat en heeft elk detail van de signaalketen in beschouwing genomen. Dankzij het ontwerp zonder rooster levert de luidspreker steeds een optimaal resultaat zonder in te leveren op kwaliteit. De vloerstatieven op maar zorgen voor de best möglichke basis en+zijn net zo onberispelijk als het ontwerp en de prestaties.

Technologie

MPD hoge freiagentie transducer

De MPD (Micro Pleated Diaphragm) hoge freiagentie transducer biedt een geweldige articulatie vanwege het laaggewicht-membraan. De MPD transducer perst de plooien snel samen en produeert een soepele, brede en naturuiijk snelle respons in het ultrasone geluidsgebied. Hierdoor is het geluid levenschter, met een hoog harmonisch spectrum van elke noot zonder de vervorming die de scherpte vervaagt.

C-CAM (keramisch beklede aluminium- en magnesiumlegering)

C-CAM is een innovatielegering die oorspronkelijk ontworpen is voor de luchtvaart. Het bezit ideale kwaliteiten voor gebruik als luidsprekerconussen. Ze zijn bijzonder stevig, maarlicht genoeg voor een hoge efficientie. C-CAM bestaat uitem legering van aluminium en magnesium die bij de productie ontlastende processen ondergaat om oppervlaktevervorming en moleculaire zwaktes te voorkomen. Er worden een laag pauur keramiek (alumina) aangebracht op de oppervlaktes voor een stevig extérieur. Conussen met C-CAM zich ontworpen om watstand te konnen bieden aan buigspanning. In conusvorm zorgt C-CAM voor meer helderheid en minder versvorming vergeleken met conventionele conusmaterialen.

RDT II (Rigid Diaphragm-technologie, 2e generatie)

RDT II is een samengestelde 'sandwich'-structuur van een dunne skin met weinig massa, samengebonden in een honingraatvormig materiaal van NomexR. De algehele dikte van het RDT II-membraan is slechts 2 mm, maar het is 150 keer sterker dan de conus van een conventionele luidspreker. RDT II is een unieke en innovatieventwikkeling van de technici van Monitor Audio voor de nieuwe Platinum II-serie. Het.Maakt gebruik van twee skinmaterialen met ongelijke mechanische eigenschappen. C-CAM wordt gebruikt voor de skin aan de voorkant, terwijl de skin aan de achterkant gemaatk is van geweven koolestofvezel. Deze combinatie kan verrorming van 8 dB boven 300Hz verminderen, wat neerkomt op een reductie van 60% in energie van harmonische componenten. Hierdoor biedt RDT II de conustechnologie met de minste verrormingen in de geschiedenis van Monitor Audio.

De twee 4" RDT II-drivers in Studio zich ontwikkeld op basis van de PL500 II, die hier is aangepast om zowel bas- als midrange-geluid te producereren. Ook is de DCF 'Dynamic Coupling Filter'-technologie erin verwerkt om storing in de hoge-frequentieconus te reduceren en voor meer stevigheid rondom des spreekspoel. Net als bij Platinum II zich de Studio-drivers ontworpen voor zeer weinig verrorming en+zijn ze gebaseerd op hetzelfde magneetontwerpprincipe.

Hive II (reflexpoort met hoge snelheid en weinig ruis)

Monitor Audio's poorttechnologie maakt gebruik van een design met rechte groeven om luchtcirculatie te bevorderen en turbulentie te verlagen. HiVe II-technologie kan veel sneller lucht verplaatsen dan een conventionele poort, wat een snelle, krachtige bas en een supérieure transitierresponds oplevert.

De superslanke Studio-behuizing is aan dechterzijde voorzien van twee HiVe II-poorten, een aan de bovenkant en een aan de onderkant. Zo blijft de druk binnen in de behuizing op symmetrische wijze in evenwicht. Het groe poortoppervlak voorkomt turbulentie en ruis door lucht, wat een probleem kan zijn inkleine behuizingen.

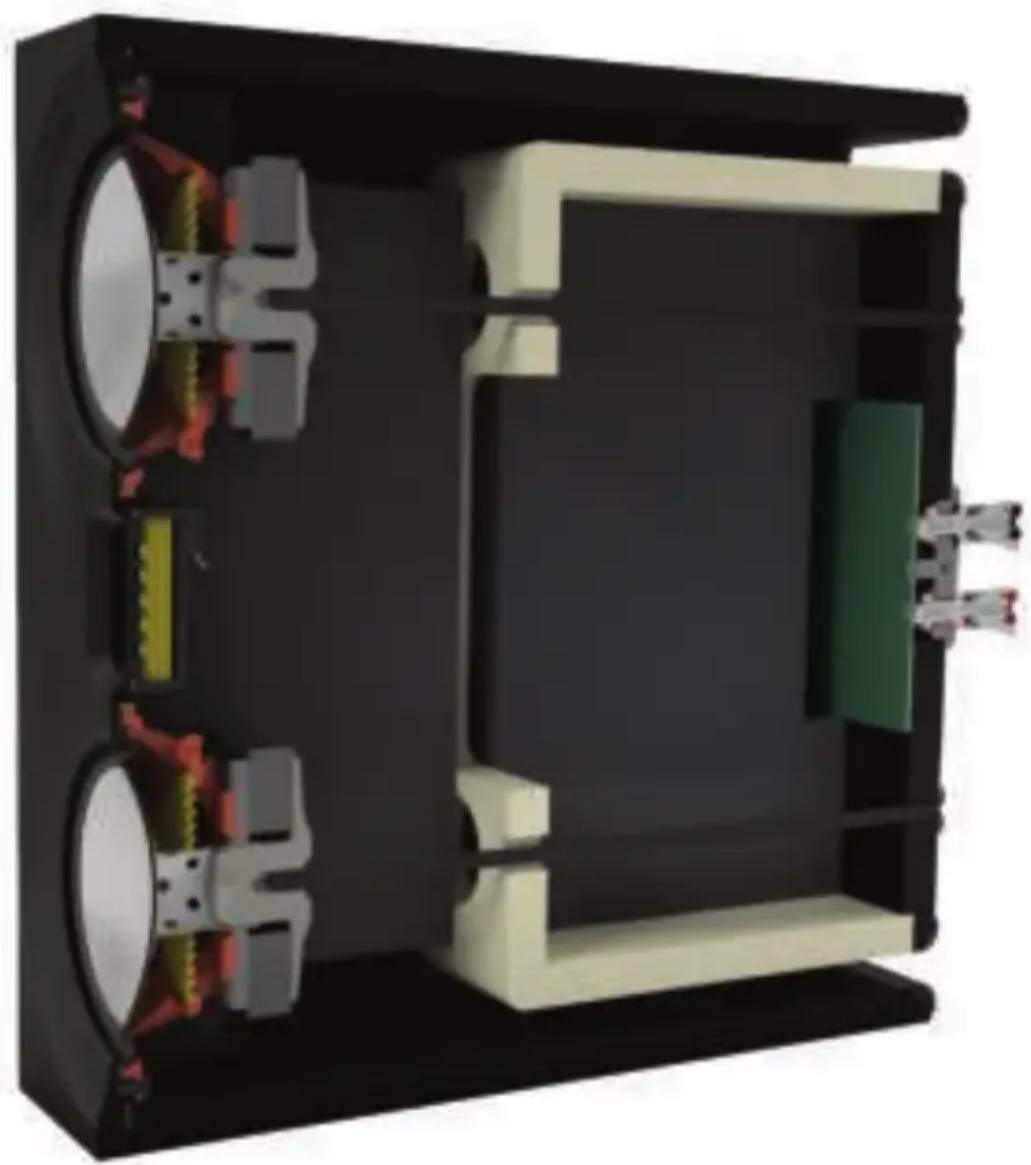

Driver met enkele bout

Studio is uitgerust met ons uneke driversysteme met enkele bout, gekoppeld via de achechterzijde van de behuizing. Vastgedraaid op een specifieke koppelinstelling zorgt de bout ervoor dat de driver rond een gegelijkwaardige klemkracht heeft terwijl het motorsysteme is verstvigd. Aangezien dit in feite een extra versteviging is, worden de behuizing met drivers nog robuuster.

UItpakken

Zorg voor voldoende vrij ruimte op de vloer en volg de pictogrammen op de doos van het product. Snijd de tape door (niet te diep), open de bovenste flappen van de doos en verwijder de toebehoren, maar LAST het polystyreen zitten. Houd de open doosrechtop en keer hem om tot de polystyrenen kap de vloer raakt. Til de doos omhoog zodate de luidspreker(s) zichbaar word(t)(en), til de luidspreker op en verwijder de beschermhoes.

Installatie

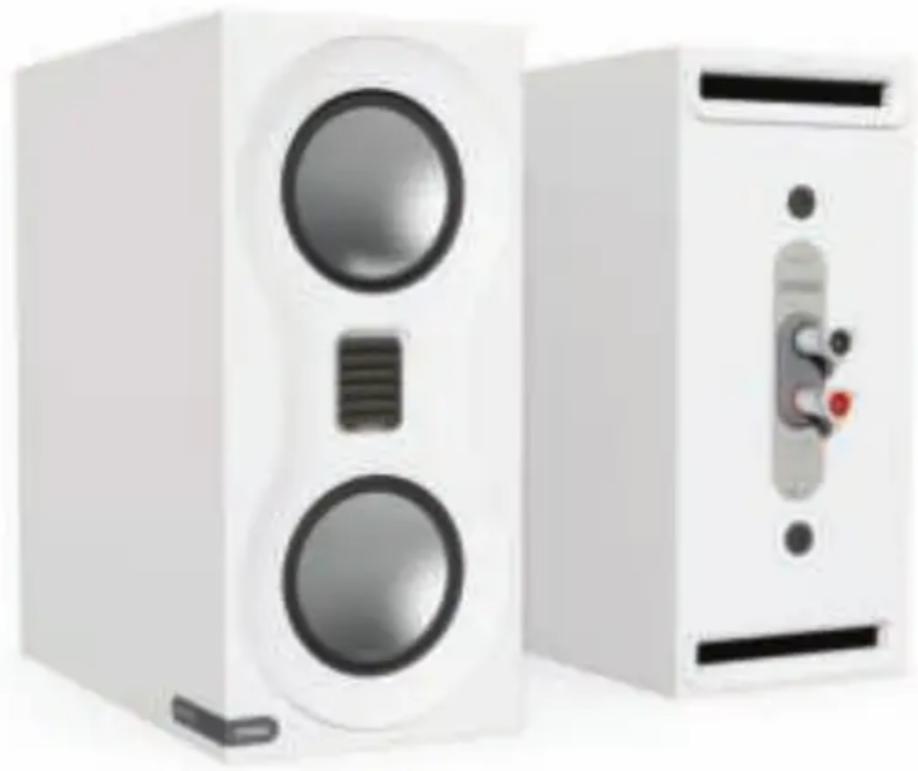

Tweekanaalspositionering

Bij het positioneren van een tweetanaalssysteme moet de luisterpositie samen met de luidsprekers een gewelijkzijdige driehoek vormen. De luidsprekers要去en tussen de 1,8 en 3 meter van elkaar af staan. De ideale afstand vanaf dechterste muur varieert, afhankelijk van de voorkeur van de gebruiker en de akoestiek in de kamer. De luidsprekers要去en echter minimaal 91 cm van de zijmuren af staan. Ze要去en ongeveer 20-45 cm van dechterste muur af staan, afhankelijk van hoe de bas reageert op de kamer en van uw persoonlijke voorkeur.

Bij het instellen van de luidsprekers raden we u aan om te experimenteren, aangezien de akoestiek van de omgeving en persoonlijke voorkeuren steeds anders zijn. Als het basgeluid bijvoorbeeld te zwak is, probeer dan de luidsprekers zichter bij de muur teplaatsen. Doe het gegenovergestelde als het basgeluid te sterk is. Als het stereogeluid Niet duidelijkplaatsbaar is, probeer de luidsprekers dan ie'saar binnen te draaien. Het geluid moet vanuit het middelpunt:tussen de luidsprekers lijken te komen, nicht uit de luidsprekers zichl.

De luidsprekkerkabels verbinden

Open draden verbinden

Schroef de aansluitklemmen los en steek de open draad door het gat. Draai de aansluitklemmen weeer aan.

Banaanstekkers

Verwijder de rode en zwarte plastic stoppen uit de aansluitingen enplaats de banaanstekkers in de standard onderligende 4 mm openingen.

Kabelschoenen

Schroef de aansluitklemmen los enplaats de kabelschoen om de blootliggende draad. Draai de aansluitklemmen weeer aan.

Uw luidsprekers lately inlopen

Laat uw luidsprekers inlopen door gedurende ongeveer 50-70 uur op laag tot middelhoog luisterniveau normale muziek af te spelen of gebruik once inloop-cd. De geluidskwaliteit kan zelfs na 70 uur nog better worden. Dit kan geleidelijk vanzelf gaan; de prestaties zullen beter worden naarmate de vrij vordert, net als bij een goede wijn.

Als u de luidsprekers continu wilt lately doorlopen, dan kurz u het geluidsvolume verlagen door de luidsprekers tegenover elkaar te zetten, zodate de drivers/tweeters op een lijn liggen en zo dicht maybek bij elkaar staan. Sluit de versterker verrolgens aan op uw luidsprekers, zodate een ervan normala is aangesloten (in fase): positief op positief en negatief op negatief (rood op rood en zwart op zwart) en de andere uit fase: positieve maar negatieve en negatieve maar positieve ingang op de luidspreker.

Onderhoud van behuizing

De afwerking van de behuizing kan regelmatig worden afgestoft met een zachte microvezeldoek. De driver-eenheden dienen alleen schoongemaaakt te worden met een klamme doek als alleen stoffen nicht voldoende is.

Gebruik nooit oplosmiddelen of agressieve schoonmaak- of boenmiddelen op uw Studio-luidsprekers. Test het schoonmaakmiddel bij twijfel op een onopvallende plek van de behuizing en LAST het enkeleragen intrekken voor u het middel ook op zichbare delen van de behuizing gebruikt.

Afstellen bevestigingsbout

De Studio-luidspreker heeft een ingebouwde driver-boutbevestiging die verkleuring van de behuizing voorkomt. Elke bout zorgt voor versteviging, maar elimineert ook deoodzaak voor een conventionele driverbevestiging. Dit houdt de driver los van de Voorzijde en voorkomt aanvullende resonantie.

OPMERKING: Als de bout na verloop van vrijd loskomt of tijdens het vervoeren los is gegaan, draai hem dan weer aan met de bijgeleverde inbussleutel. Wanner hij op

zijnplaats zit, hoeft u slechts een kwartslag verder te draaien.

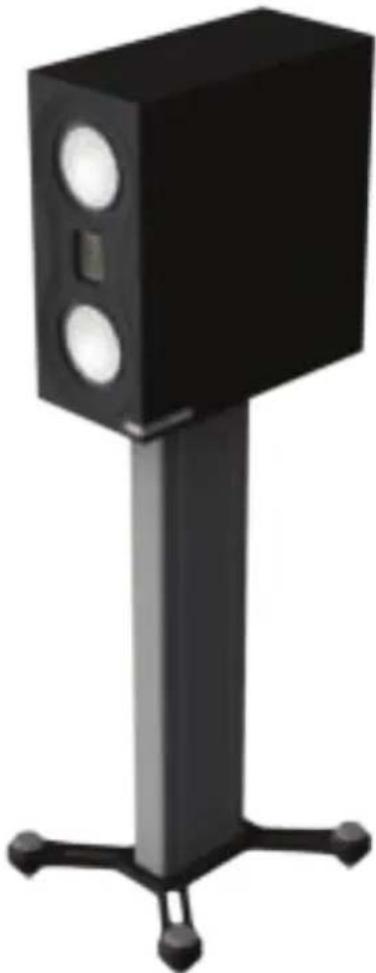

Statieven

Er zijn neue, speciale statieven beschikbaar die zowel op esthetisch als akoestisch vlak perfect aansluiten op de Studio-luidsprekers.

Ze beschikken over een stevige 'ringloze' constructie om veilige ondersteuning te bieden en resonantiefrequenties te voorkomen. De hoogte van de(AP)atieven is geoptimaliseerd voor uw luistergemak. De tweeters van de luidsprekers bevinden zich vrijwel opoorhoogte wanner u zit. Raadpleeg voor meer informatie onze website: www.monitoraudio.com

Garantie

Voor zowel het vakmanschap als de prestaties van dit product geldt een garantie van vijf一年多 vanaf de datum van aankoop (zie de voorwaarden in de bijsluiter Veiligheidsinstrumentes), op voorwaarde dat het product is gekocht bij een geauthoriseerde verkoper van Monitor Audio volgens de geldende verkoopovereenkomst.

Om ons te helpen uw garantiegevens binnen ons klantenbestand te vinden, mocht dit nodig blijken, kunt u uw product(en) simpel online registrieren op: monitoraudio.com.

Gegevens eigenaar

Productgegevens

Serienummer van product:

Aankoopdatum:

Gegevens verkooppunt

Naam verkooppunt:

Adres:

Postcode:

E-mailadres:

	Studio
Systeemconfigatie	2 richtingen - 3 drivers
FrequentierRESPons	48 Hz - 60 kHz
Gevoeligheid (1W@1M)	86 dB
Nominate impedantie	4 ohm (2,9 ohm min. @ 3,5 kHz)
Maximum SPL (per paar, in kamer)	110 dBA
Vermogen (RMS)	120 W
Aanbevolen versterkingsracht in 4 ohm (RMS)	40-120 W
Systeemafstemming	Dual slot basreflex - HiVe II-poortsystem
Mid - H.F cross- overfrequentie	2,7 kHz
Aanvulling op de aandrijving	2 x 4" RDT II bas/mid-range driver 1 x MPD hoge freiouctie transducer
Externe afmetingen (inclusief stekkers) (H x B x D)	340 x 156,2 x 361 mm 13 3/8 x 6 1/8 x 141 3/16 inch
Gewicht product	7,58 kg (16 lb 9 oz)
Beschikbare afwerkingen	Gesatineerde lak in de kleuren zwart, wit en grijs

Monitor Audio behoudt zich hetrecht voor om zonder verdere kennisgeving specificaties te wijzigen.
