Producttype	Inbouwluidspreker 2-wegs
Merk	Monitor Audio
Model	CT165
Woofer	6,5 inch (165 mm) polypropyleen met behandelde conus
Tweeter	1 inch (25 mm) zijden dome draaibare tweeter
Frequentierespons	55 Hz - 20 kHz
Nominale impedantie	8 ohm
Gevoeligheid	87 dB (1 W/1 m)
Toegestaan vermogen (RMS)	80 W
Piekvermogen	160 W
Afsnijfrequentie filter	2,5 kHz
Uitsnijdiameter	192 mm
Montagediepte	95 mm
Totale afmetingen (B x H x D)	218 x 318 x 105 mm
Gewicht	1,7 kg
Materiaal rooster	Magnetisch metalen rooster, schilderbaar
Installatietype	Inbouw in plafond of muur
Aansluitingen	Veerklemmen (accepteert kabel tot 2,5 mm²)
Onderhoud en reiniging	Stof het rooster af met een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Schakel de stroom uit voor elke ingreep. Houd u aan de lokale elektrische normen.
Reserveonderdelen / repareerbaarheid	Neem contact op met een erkend Monitor Audio servicecentrum voor reserveonderdelen.

Veelgestelde vragen - CT165 MONITOR AUDIO

Wat zijn de benodigde uitsnijdafmetingen voor het installeren van de CT165?

De vereiste uitsnijdiameter is 192 mm. Zorg ervoor dat u een minimale montagediepte van 95 mm achter de muur of het plafond aanhoudt.

Kan ik het luidsprekerrooster schilderen zodat het bij mijn muur past?

Ja, het magnetische metalen rooster is schilderbaar. Gebruik acrylverf in spuitbus nadat u het rooster hebt gedemonteerd. Breng meerdere dunne lagen aan om te voorkomen dat de gaten verstopt raken.

Wat is de impedantie van de CT165? Kan ik deze op een standaard versterker aansluiten?

De nominale impedantie is 8 ohm, wat compatibel is met de meeste Hi-Fi-versterkers. Controleer of uw versterker minimaal 80 W RMS per kanaal kan leveren.

Hoe richt ik de tweeter voor een beter geluid?

De zijden dome-tweeter is draaibaar. Draai de tweeter voorzichtig in de gewenste richting (tot 20°) voordat u de luidspreker vastzet, om de hoge tonen naar het luistergebied te richten.

Kan de CT165 worden gebruikt in een badkamer of buiten?

Dit model is niet ontworpen voor vochtige of buitenomgevingen. Het is bedoeld voor gebruik binnenshuis in droge ruimtes.

Welk type kabel moet ik gebruiken voor de aansluiting?

Gebruik een luidsprekerkabel met een doorsnede van 1,5 tot 2,5 mm². De veerklemmen accepteren tot 2,5 mm². Houd rekening met de polariteit (+/-).

Is er een ingebouwd passief filter?

Ja, de CT165 heeft een ingebouwd passief filter met een afsnijfrequentie van 2,5 kHz, wat zorgt voor een optimale overgang tussen woofer en tweeter.

Wat te doen als het geluid vervormd of zwak is?

Controleer de aansluitingen, de polariteit en of de versterker het nominale vermogen (80 W RMS) niet overschrijdt. Vervormd geluid kan ook worden veroorzaakt door een verkeerd ingestelde afsnijfrequentie op de subwoofer.

Hoe onderhoud ik de luidspreker?

Stof het rooster regelmatig af met een zachte, droge doek. Voor een grondigere reiniging verwijdert u het rooster en gebruikt u een stofzuiger op laag vermogen. Vermijd contact met oplosmiddelen.

Waar kan ik de volledige gebruikershandleiding van de CT165 vinden?

De volledige handleiding is beschikbaar als PDF-download op de website notice-facile.com. U kunt ook contact opnemen met de klantenservice van Monitor Audio voor een exemplaar.

GEBRUIKSAANWIJZING CT165 MONITOR AUDIO

handleiding product en installatie

Eigenschappen van de serie Trimless voor installatie op maat

Alle modelen zijn voorzien van onze nieuwe 'Trimless' roosters, die op hun plaats blijven dankzij de krachtige neodymium magneten die over het hele product zijn aangebracht voor de echte naadloze, onopvallende look.

Alle modellen beschikken tevens over ons unieke Tri Grip®-bevestigingsontwerp. Deze 'hoek'-stijlbevestiging zorgt voor een groter contactoppervlak dan andere soorten op niet minder dan 3 verschillende zones op de enkelvoudige bevestiging. De Tri Grip-bevestigingen zijn vervaardigd uit onbuigzuim versterkt polymeer, wat zorgt voor een stevige bevestiging.

Er zijn voorgebouwde steunen voor alle modellen verkrijgbaar. Deze zijn vooraf bevestigd op gipsplaat (van Sheetrock) en bieden een vorm waaromheen moet worden gesneden.

Serie 300

• Tweede generatie RST bass drivers. Serie 300 is ook de eerste reeks luidsprekers met een 8 inch-versie van de RST-driver.
• C-CAM gold dome tweeter. De bekende 25mm C-CAM gold dome van Monitor Audio. Door verbeteringen aan het surround- en motorsysteem is de frequentierespons opgevoerd tot meer dan 30 kHz.
• In de LCR-modellen zit een uniek Inverted Dual Concentric (IDC ) roterende mid-range/tweeter module, die maximaal 18 graden beweging toestaat waardoor het geluid kan worden gericht naar de gewenste luisterzone. Deze modellen leveren een superieure prestatie en flexibiliteit ten opzichte van de traditionele bidirectionele of vastehoeksluidsprekerontwerpen.
• Het FX model heeft een verwisselbare dipole stand. Deze functie kan worden ingesteld met een driestandenschakelaar. Hij kan worden ingesteld op bipool (normale werking), dipool, of starter. Bij start wordt de dipole stand gecontroleerd door een 12-starter die te vinden is in AV-versterkers/ontvangers van hoge kwaliteit
• De knoppen voor hoge frequentie, middenfrequentie (niet op FX) en het op maat afstellen maken een groter aantal instellingen mogelijk.

Serie 200

• C-CAM® bass drivers. De bekende C-CAM (Ceramic Coated Aluminium Magnesium legering) is een innoverende legering met ideale mechanische eigenschappen voor gebruik in luidsprekerkegels en membranen van hoge kwaliteit
• C-CAM gold dome tweeter. De roterende tweeter is gebaseerd op de vermaarde 25mm C-CAM gold dome van Monitor Audio. Door verbeteringen aan het surround- en motorsysteem is de frequentierespons opgevoerd tot meer dan 30 kHz.
• In de LCR-modellen zit een uniek Inverted Dual Concentric (IDC ) roterende mid-range/tweeter module, die maximaal 18 graden beweging toestaat waardoor het geluid kan worden gericht naar de gewenste luisterzone. Deze modellen leveren een superieure prestatie en flexibiliteit ten opzichte van de traditionele bidirectionele of vastehoeksluidsprekerontwerpen.
• Het FX model heeft een verwisselbare dipole stand. Deze stand wordt handmatig ingesteld door de positie van de schakelaar op het product te wijzigen. Met de aan de voorkant geplaatste schakelaar kan een bipole (monopole) o dipole werking worden gekozen, afhankelijk van de systeeminstallatie. Dit verbetert de algehele filmervaring indien gebruikt in een 7.1 kanaalsysteem
• De knoppen voor hoge frequentie en het op maat afstellen (niet op het FX model) maken een groter aantal instellingen mogelijk.

Serie 100

• MMP®II kegeltechnologie. Het MMPII (Metal Matrix Polymer) kegelmateriaal maakt gebruik van een hogedrukspuit gietproces om verschillende diktes op kritische punten van de kegelgeometrie te verkrijgen
• C-CAM tweeter. De nieuwe tweeter heeft een rotatiefunctie voor optimale beeldweergave en flexibele afstellingsopties. Er zit een hogefrequentieknop op voor het afstellen van een bepaalde balans na het voltooien van de installatie.

Verven van het rooster

OPMErKING: Als u het rooster wilt verven, raden we u aan deze eenvoudige stappen te volgen:

1. Verwijder de niet-gevlochten membraan uit de binnenkant van het rooster.
2. Verf alle roosters die nodig zijn voor de installatie met verf van dezelfde kleurcode (als ze allemaal dezelfde kleur moeten hebben). Spuitverf is makkelijker aan te brengen of gebruik pointilleren zodat de openingen in het rooster niet verstopt raken.
3. Plaats, als het rooster droog is, de extra niet-gevlochten membraan (meegeleverd) binnenin het rooster.
4. Bevestig het rooster op de luidspreker(s).

Voor montage van de serie uidsorekers voor installatie op maat

LET OP: deze luidsprekers voor installatie op maat kunnen alleen in (droog) gipsplaat of zwevende plafonds / muren met een maximale dikte van 45 mm (1 ^3/4 ) worden aangebracht. Een solide muurinstallatie vereist het aanbrengen van sleuven en een frame zodat er een constructie ontstaat om de Tri Grip®-hoeken aan vast te klemmen. Probeer uit veiligheidsoverwegingen deze luidsprekers niet aan te brengen als u er niet zeker van bent dat u ze veilig kunt vastmaken. Roep hiervoor anders de hulp in van een vakman.

LET OP: verzeker u ervan dat er geen waterleidingen of elektriciteitskabels in de muur aanwezig zijn voordat u de openingen voor de luidsprekers maakt. Werk op een veilige manier en voorkom los hangende kabels.

Waarschuwing tegen het te strak aandraaion

Draai de Tri Grip-hoekklemmen niet te strak aan. Het te strak aandraaien van het klemmechanisme aan een plafond-of muurluidspreker kan leiden tot schade aan de installatiehardware van de luidspreker, het plafond, de muur of het luidsprekerframe, en/of deflexie van het luidsprekerframe tijdens installatie.

Als u tijdens de installatie een van bovengenoemde zaken bemerkt, dan heeft u de Tri Grip-hoek te strak aangedraaid. Draai de bevestigingsschroef terug tot de deflexie is verminderd om het product stevig tegen het plafond of de muur te bevestigen.

Maximaal 5 Kgf/cm (4.34 lbf/inch) of 0,5 NM belasting bij het vastschroeven van de Tri Grip-hoekschroeven.

Zorg er bij gebruik van een draadloze schroevendraaier / boor voor dat de koppeling van dit product wordt ingesteld op de laagste stand om te vast aandraaien en schade aan de behuizing te voorkomen.

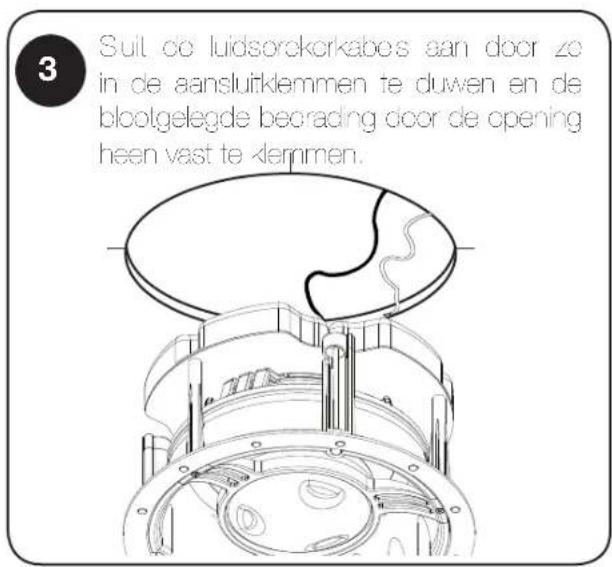

Installatie van de op maat vervaardigde inbouwluidsprekers

Specifications

	CT165 CT165-T2	CT180 CT180-T2 WT165 WT180
Frequentierespons	60Hz - 25kHz 60Hz - 25kHz 50Hz - 25kHz 50Hz - 25kHz 60Hz - 25kHz 50Hz - 25kHz
Impedantie	6 Ohms 6 + 6 Ohms	6 Ohms 6 Ohms 6 Ohms 6 Ohms
Gevoeligheid (1W@1m)	88,5dB 88,5dB 90dB 90dB 88,5dB 90dB
Maximum SPL	107,4dBA 107,9dBA	111,6dBA 111,6dBA 107,4dBA	111,6dBA
Vermogen (RMS)	65W 65W 120W	120W 65W 120W
Aanbevolen Amp capaciteit	20-65W	20-65W	30 - 120W	30 - 120W	20-65W	30-120W
Drive Unit Complement	1 x 6,5" MMP®II Cone Bass Driver1 x 1" C-CAM® Roterende, Gold Dome Tweeter	1 x 6,5" MMP®II Cone Bass Driver2 x 1" C-CAM® Roterende, Gold Dome Tweeter	1 x 8" MMP®II Cone Bass Driver1 x 1" C-CAM® Roterende, Gold Dome Tweeter	1 x 8" MMP®II Cone Bass Driver2 x 1" C-CAM® Roterende, Gold Dome Tweeter	1 x 6,5" MMP®II Cone Bass Driver1 x 1" C-CAM® Roterende, Gold Dome Tweeter	1 x 8" MMP®II Cone Bass Driver1 x 1" C-CA M® Roterende, Gold Dome Tweeter
Schakelaars	+3dB / 0dB / -3dB HF schakelaar	Geen	+3dB / 0dB / -3dB HF schakelaar
Totale diameter / afmetingen	250mm (9 13/16")		285mm (11 1/4")		370 x 250mm(14 9/16 x 9 13/16")	441 x 288mm(17 3/5 x 11 5/15")
Totale diepte	118mm (4 5/8")		125mm (4 15/16")		89,5mm (3 1/2")	97mm (3 13/16")
Diameter / Afmetingen buitenwerk	211mm (8 1/4")		247mm (9 3/4")		332 x 213 mm(13 1/16 x 8 3/6")	387 x 234 mm(15 1/4 x 9 3/16")
Inbouwdiepte	114mm (4 1/2")		121mm (4 3/4")		85,5mm (3 3/5")	93mm (3 11/16")
Type bevestiging	Tri Grip® hoekbevestigingen met 3 standen				Tri Grip® hoekbevestigingen met 6 standen
Constructiemateriaal	Mineraalgevuld ABS plastic(UL V0 Brandvertragend, Conformiteit met de RoHS-richtlijn)
Voorgebouwde steun	CB6 (paars)		CB8 (groen)		WB6 (paars)	WB8 (groen)
Gewicht	1,92Kg (4lb 4oz)	2,08Kg (4lb 10oz)	2,72Kg (6lb)	3Kg (6lb 10oz)	2,21Kg (4lb 14oz)	3,08Kg (6lb 12oz)

	CT265 CT265-	DC CT265-FX CT280	CT280-IDC WT265 WT280-IDC
Frequentierespons	60Hz - 30kHz 60Hz	- 30kHz 60Hz	- 30kHz 60Hz	- 30kHz 50Hz	- 30kHz 55Hz	- 30kHz 45Hz	- 30kHz
Impedantie	6 Ohms 6 Ohms	6 Ohms 6 Ohms	6 Ohms 6 Ohms	6 Ohms 6 Ohms	6 Ohms 6 Ohms	6 Ohms 6 Ohms
Gevoeligheid (1W@1m)	88,5dB 88,5dB	88,5dB 90dB	88,5dB 90dB	88,5dB 90dB	88,5dB 90dB	88,5dB 90dB
Maximum SPL	108dBA 108dBA	108dBA 111,6dBA	111,6dBA	107,4dBA	111,6dBA	111,6dBA
Vermogen (RMS)	75W	85W	85W	120W	120W	65W	120W	120W
Aanbevolen Amp-capaciteit	20-65W	20-85W	20-85W	30 - 120W	30 - 120W	20-65W	30-120W	30-120W
Drive Unit Complement	1 x 6,5" C-CAM®Cone Bass Driver1 x 1" C-CAM®Roterende, GoldDome Tweeter	1 x 6,5" C-CAM®Cone Bass DriverRoterende InvertedDual Concentric Module(IDC), Bohuizing:1 x 4" C-CAM® RST®Inverted Mid RangeDriver.1 x 1" C-CAM® GoldDome Tweeter	1 x 6,5" C-CAM®Cone Bass Driver2 x 1" C-CAM®GoldDome Tweeters metvaste hoek	1 x 8" C-CAM®ConeBass Driver1 x 1" C-CAM®Roterende, GoldDome Tweeter	1 x 8" C-CAM®ConeBass DriverRoterende InvertedDual Concentric Module(IDC), Bohuizing:1 x 4" C-CAM® RST®Inverted Mid RangeDriver.1 x 1" C-CAM® GoldDome Tweeter	1 x 6,5" C-CAM®Cone Bass Driver1 x 1" C-CAM®Roterende, GoldDome Tweeter	1 x 8" C-CAM®ConeBass Driver1 x 1" C-CAM®Roterende, GoldDome Tweeter	1 x 8" C-CAM®ConeBass DriverRoterende InvertedDual Concentric Module(IDC), Bohuizing:1 x 4" C-CAM® RST®Inverted Mid RangeDriver.1 x 1" C-CAM® GoldDome Tweeter
Schakelaars	+3dB / 0dB / -3dB HF-schakelaarKlankbeeld aanpassingsschakelaar		+3dB / 0dB / -3dBHF-schakelaarBipool / Dipoolschakelaar	+3dB / 0dB / -3dB HF-schakelaarKlankbeeld aanpassingsschakelaar
Totale diameter /afmetingen	250 mm (9 1/2"")			285 mm (11 1/2")		370 x 250 mm(14 9/16 x 9 13/16")	441 x 288 mm(17 3/8 x 11 5/16")
Totale diepte	118mm (4 5/8")	153mm (6")		125mm (4 15/16")	160mm (6 5/16")	89,5mm (3 1/2")	97,5mm (3 3/16")
Diameter / Afmetingenbuitenwerk	211 mm (8 1/2")			247 mm (9 3/2")		332 x 213 mm(13 1/18 x 8 3/2")	387 x 234 mm(15 1/4 x 9 3/16")
Inbouwdiepte	114 mm (4 1/2")	149 mm (5 7/5")		121 mm (4 3/4")	156 mm (6 1/3")	85,5 mm (3 3/3")	93 mm (3 11/16")
Type bevestiging	Tri Grip®-hoekbevestigingen met 3 standen					Tri Grip®-hoekbevestigingen met 6 standen
Constructiemateriaal	Mineraalgevuld ABS plastic(UL V0 Brandvertragend, Conformiteit met de RoHS-richtlijn)
Voorgebouwde steun	CB6 (paars)			CB8 (groen)		WB6 (paars)	WB8 (groen)
Gewicht	2,04 Kg (4lb 8oz)	2,54 Kg (6lb 10oz)	2,08 Kg (4lb 10oz)	2,8 Kg (6lb 2oz)	3,42 Kg (7lb 8oz)	2,26 Kg (5lb)	3,1 Kg (6lb 14oz)	3,6 Kg (7lb 14oz)

	CT380-IDC CT380-FX WT380-IDC
Frequentierespons	45Hz - 30kHz 45Hz - 30kHz 45Hz - 30kHz
Impedantie	6 Ohms 6 Ohms 6 Ohms
Gevoeligheid (1W@1m)	90dB 90dB 90dB
Maximum SPL	112dBA 111,6dBA 112dBA
Vermogen (RMS)	150W 120W 150W
Aanbevolen Amp-capaciteit	40 - 150W 30 - 120W 40-150W
Drive Unit Complement	1 x 8" C-CAM® ConeBass Driver met RSTRoterende Inverted Dual Concentric Module(IDC), Behuizing:1 x 4" C-CAM® RST® Inverted Mid Range Driver.1 x 1" C-CAM® Gold Dome Tweeter	1 x 8" C-CAM® ConeBass Driver met RST2 x 1" C-CAM® Gold Dome Tweeters met vaste hoek	1 x 8" C-CAM® ConeBass Driver met RSTRoterende Inverted Dual Concentric Module(IDC), Behuizing:1 x 4" C-CAM® RST® Inverted Mid Range Driver.1 x 1" C-CAM® Gold Dome Tweeter
Schakelaars	+3dB / 0dB / -3dBHF schakelaarKlankbeeld aanpassingsschakelaar	+3dB / 0dB / -3dBHF schakelaarBipool / Dipool schakelaar met extra 12v starter schakelaar	+3dB / 0dB / -3dBHF-schakelaar+3dB / 0dB / -3dBMF-schakelaarKlankbeeld aanpassingsschakelaar
Totale diameter / afmetingen	285 mm (11 1/2 ")		441 x 288 mm(17 3/2 x 11 5/10 ")
Totale diepte	160 mm (6 5/18 ")		101,5 mm (4")
Diameter / Afmetingen buitenwerk	247mm (9 3/4 ")		387 x 234 mm(15 1/2 x 9 3/16 ")
Inbouwdiepte	156 mm (6 1/3 ")		97,5 mm (3 12/16 ")
Type bevestiging	Tri Grip®-hoekbevestigingen met 3 standen		Tri Grip®-hoekbevestigingen met 6 standen
Constructiemateriaal	Mineraalgevuld ABS-plastic(UL V0 Brandvertragend, Conformiteit met de RoHS-richtlijn)
Voorgebouwde steun	CB8 (groen)		WB8 (groen)
Gewicht	3,64 Kg (8lb)	3,2 Kg (7lb)	4,1 Kg (9lb)

MONITOR AUDIO®

monitoraudio.com

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

Engeland

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Ontworpen en vervaardigd in het Verenigd Koninkrijk

© Monitor Audio.

Versie 1 2012
