Inleiding

De neue reeks luidsprekers van Monitor Audio, de Gold-serie, combineert hoogwaardige audiotechnologie met toonaangevende bouwkwaliteit voor een meeslepende luisterervaring voor zowel hifisystemen als thuisbioscopen. De Gold-serie bevat voor het eerst de technologie uit de beroemde Platinum II-serie van Monitor Audio, voor een supérieure geluidsweergave.

Het Monitor Audio-team heeft zich jarenlange ervaring in audio ingezet om geluidsvervorming in de Goldserie tot een absolut minimum te beperken en ervoor te zorgen dat het geluid zo helder en duidelijk möglich worden weergeven, zonder in te boeten op het luistergemak. De neue Gold-luidsprekers zijn volledig opnieuw ontworpen en de drivers uit de Platinum-series voor speciaal voor deze reeks opnieuw ontwikkeld, verbeterd en verfijn.

Een boekenplankmodel, twee vloermodellen, een centrale luidspreker, een subwoofer en achefter-/FX-luidsprekers makeh het assortment compleet. De Gold-serie is ontwikkeld voor de veeleisende luisteraar die luidsprekers zoekt met hoogwaardige eigenschappen die er ook nog eens fantastisch uitzien.

De practigtig ontworpen behuizingen zijn verkrijgbaar in donkere walnoot- en ebbenhouten finer, plus een glanzend zwarte of satijnglanzend witte afwerking. De Ronde verticale randen van de behuizing gecombineerd met het scherpe profiel van de horizontale lijnen geven de luidsprekers een klassiek en tijdloos uiterlijk. De lederen bekleding op de bovenkant (op het boekenplank- en vloermodel) voelt zich aan en zorgt voor een nog luxere uitstraling. Alle behuizingen zijn zwaar en goed geisoleerd met degelijksteuren. Dit worden versterkt door de beroemde drivers met enkele schroef van Monitor Audio, voor een pauur uiterlijk.

Spijkers en voetjes

Voor vloeren met vloerbedekking/tapijt (alleen de Gold 200 en 300)

De voetjes en 'uithouders' zijn inbegren enCLAar om te worden gebruikt op vloeren met vloerbedekking/ tapijt of waar spijkers nodig zich. U hoeft ze alleen maar aan de onderzijde van de luidspreker te bevestigen met de meegeleverde bouten (A en B).

Met de waterpas=kunt u controleren of de luidspreker aan alle kantenrecht staat. Als hij nicht—helemaal recht staat, schroef dan het voetje op het laagste punt ieis losser. Herhaal dit tot de luidspreker—helemaalrecht staat. Gebruik de borgmoeren op de voetjes om ze vast te zetten en ongewenste trillingen te voorkomen.

Let erop dat er geen verborgen bedrading onder de vloerbedekking ligt die beschadigd zou kuren raken door de spijkers.

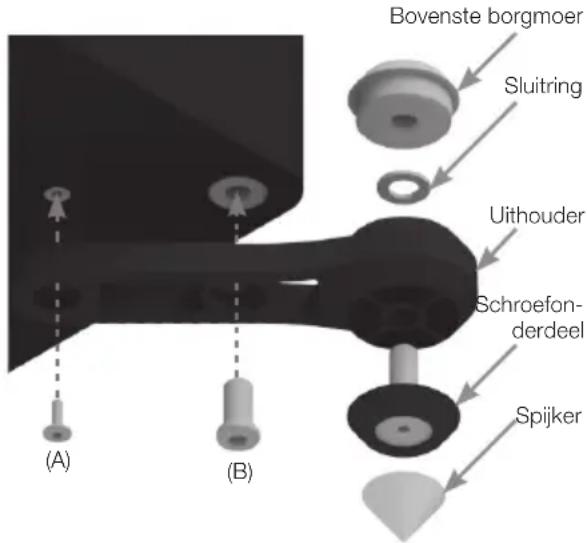

Voor houten/harde vloeren (alleen de Gold 200 en 300)

Verwijder de spijkers en bevestig de voetjes en 'uitholders' aan de onderzijde van de luidspreker met de meegeleverde boute (A en B).

Met een waterpas=kunt u controleren of de luidspreker aan alle kantenrecht staat. Als hij Niet—helemaalrecht staat, schroef dan het voetje op het laagste punctiets losser. Herhaal dit tot de luidspreker—helemaalrecht staat. Gebruik de borgmoeren op de voetjes om ze vast tezetten en ongewenste trillingen te voorkomen.

Installatie

Tweekanaalspositionering

Bij het positioneren van een tweetanaalssystem moet de luisterpositie samen met de luidsprekers een gegelijkzijdige driehoek vormen. De luidsprekers要去en tussen de 1,8 en 3 meter van elkaar af staan. De ideale afstand vanaf deijkenste muur varieert, afhankelijk van de luidspreker (zie de lijst hieronder). Voor optimale prestaties要去en de luidsprekers echter minimaal 91 cm van de zijmuren af staan.

Gold 100 20 - 35 cm
Gold 200 & Gold 300 30 - 45 cm

OPMERKING: Dit zijn aanbevolen afstanden voor optimale prestaties. De daadwerkelijkere resultaten können afhankelijk van de omvang en het soort constructie van de ruimte variëren.

Het is aan te raden om te experimenteren met de opstelling van uw luidsprekers, aangezien de omgeving en persoonlijke voorkeur voor iedereen anders is. Als er bijvoorbeeld te weinig bas doorkomt,plaatst u de luidsprekers zichter bij een muur. Doe het tegenovergestelde als het basgeluid te sterk is. Zie ook de informatatie in het gedeelte over poortstoppen. Als het stereobeeld verloren gaat, draai de luidsprekers daniets maar elkaar toe. Het geluid moet vanuit het middelpuntussen de luidsprekers lijken te komen, Niet uit de luidsprekers zichl.

AV-positioning

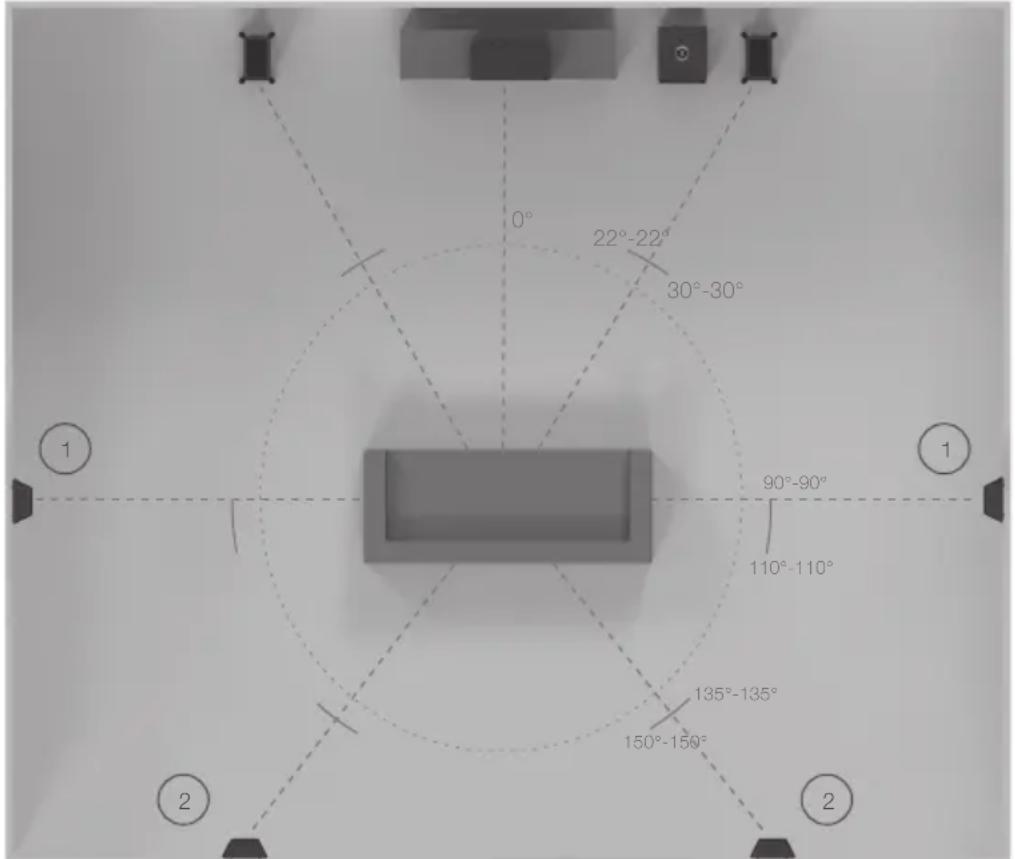

Raadpleeg de illustratie hieronder voor de ideale hoek en positie voor elke luidspreker van uw surroundingsystem. De afstand tot de muur moet overeenkomen met de vereisten van de luidspreker. Deze worden vermeld in het gedeelte 'Tweekanaalspositionering'.

Als het basgeluid te sterk klinkt of elders in de kamer resoneertijdens het afspelen van muziek (zonder een subwoofer),plaats de luidsprekers dan ie's verder van de muur/muren. Is dit Niet möglich, gebruik dan de meegeleverde poortstoppen. Pas in een system met subwoofer de crossoverfrequentie-installingen voor de luidsprekers en/of de subwoofer aan of zet de subwoofer op een andere plaats.

De centerluidspreker Gold C250要去 zodenig geplaatst worden dat hij op de voornaamste luisterpositie gericht staat, ongeveer op oorhoogte. De C250 wordt geleverd met 4 plakkende voetjes. Plak deze aan de onderkant van de behuizing om hem te beschermen en de luidspreker beter te isoleren.

OPMERKING: De onderstaande afbeeldingen zijn alleen bedoeld ter illustratie. Indien u de Gold FX gelebruikt, raadpleeg dan het gedeelte 'Installatie van de Gold FX' voor meer informatie.

1. Surround-luidsprekers zijkant
2. Surround-luidsprekers awhilezijde

Een 7.1-surroundsysteme
maakt gebruik van
luidsprekers aan de
zijkant (positie 1) en aan
dechterzijde (positie 2). Gebruikt u een
5.1-systeem,zet uw
surrounds dan in positie
(1) of (2).

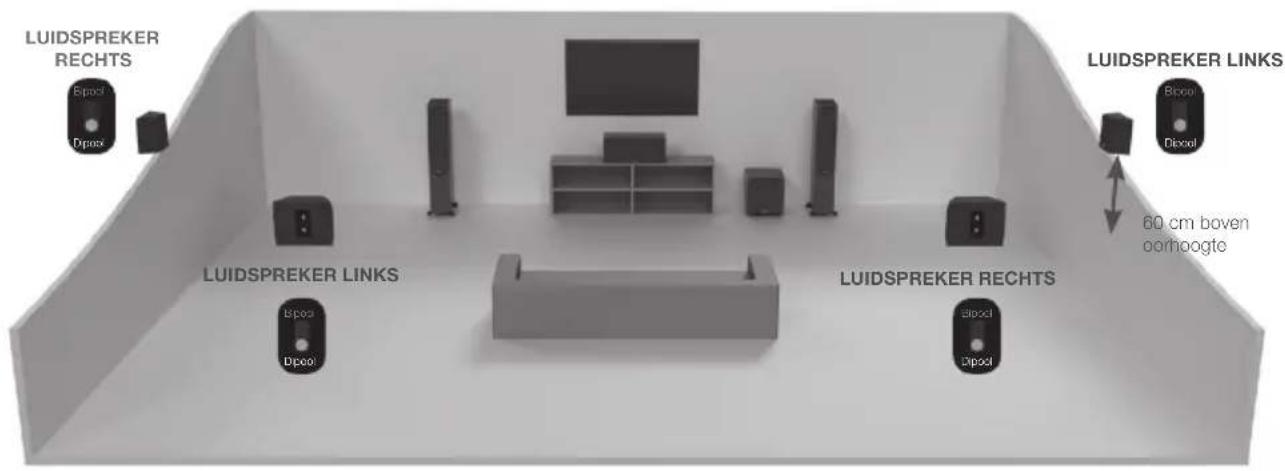

Installatie van de Gold FX

De Gold FX heeft een dipool- en bipool-luistermodus. In de bipoolmodus zijn beiden drivers en de tweeters in fase. In de dipoolmodus zijn de tweeters en drivers aan een kant van de luidsprekeruit fase met de andere tweeter en driver, voor een verspreid geluid. De FX-luidsprekers dienen zo'n 60 cm boven oorhoogte aan de muur te worden bevestigd.

Dipool-/bipoolschakelaar: Bij gebruik als anschterste luidspreker in een 5.1-systeem zet u de schakelaar op bipool. U=kunt naturuurlijk gerust experimenteren en de schakelaar op dipool zetten om dat uit te proberen.

Bij gebruik in een 7.1-systeem met 1aar FX'en zet u de schakelaar op dipool. Als u 2aar FX-luidsprekers gebruikt voor zich- en achtereffecten, zet ze dan allemaal op dipool en verwissel de linker- en rechter-FX-luidsprekers. Hierbij houdt u dechterste FX-luidsprekers in de juiste opstelling (links en rechts komen overeen met de voorste linker- en rechterkanalen), zoals afgebeeld op de volgende pagina.

OPMERKING: Zorg er voordat u een schakelaar omzet voor dat de versterker op+zijn minst isuitgeschakeld. Dit helpt de versterker te beschermen.

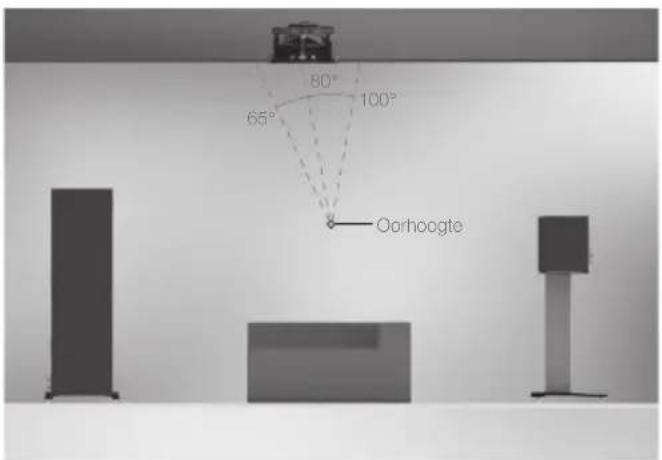

Atmos

Bij het opstellen van een Atmos-systeme of de overhead-kanalen in een Atmos-systeem, raden we onsce C265-IDC, C380-IDC of CPCT380-IDC aan. Deze luidsprekers hebben een unique draaiende IDC (Inverted Dual Concentric) midrange/tweeter-module voor een bredere spreidingskarakteristiek, ideaal voor Atmosfunctionaliteit. Meer informatie over de C265-IDC, C380-IDC of CPCT380-IDC vindt u op onsze website: monitoraudio.com.

Hieronder staat de ideale positionering voor deplaatsing van twee of vier Atmos-luidsprekers.

2 Atmos-luidsprekers (op een lijn met voorzijde links en rechts)

4 Atmos-luidsprekers (op een lijn met voorzijde links en rechts)

De Gold FX aan een muur monteren

PAS OP: Stel.altijd eerst vast waar u de Gold FX-luidsprekers wilt bevestigen en wat voor structuur de muur heeft. Als u er nicht zeker van bent of u zich in staat bent om de luidsprekers veilig vast te zetten, probeer de luidsprekers dan om veiligheidsredenen nicht zich aan de muur te bevestigen. Schakel de hulp van een erkende vakman in.

PAS OP: Let erop dat er geen waterleidingen en elektriciteitskabels aanwezig zijn anschter de plek op de muur waar u de muurplaat wilt bevestigen. Werk op veilige trapjes/trapladders en pas op voor losligende draden.

OPMERKING: Schroeven en pluggen voor de muur worden Niet met de Gold FX meegeleverd. Gebruik alleen de juiste bevestigingen voor het muurtype waaraan u de Gold FX wilt bevestigen.

De Gold FX wordt geleverd met voorgemaakte openingsen voor de bijgeleverde muursteun. Schroeven en pluggen voor het bevestigen van de steun aan de muur worden Niet met de FX meegeleverd. Gebruik de juiste bevestigingen voor het muurtype waaraan u de Gold FX wilt bevestigen.

Om uw FX'en aan de muur te bevestigen, raden we aan om het muurbevestigingsjabloon te gebruiken dat is meegeleverd in de verpakking.

Bedrading

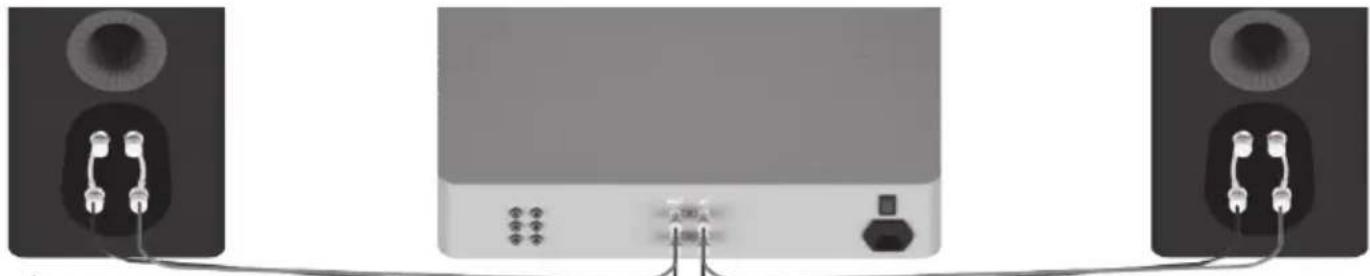

Enkele bedrading

Verbind een enkelvoudige set kabels met de aansluitingen aan de achterkant van de luidspreker. De crossover van de luidspreker leidt de frequencies internaar de juiste driver/tweeter:lage frequenciesaar de basdrivers, middelhoge frequenciesaar de mid-/basdrivers en hoge frequenciesaar de tweeter.

U kunt verbinden met de bovenkant, onderkant of diagonal (het is aan te raden om te experimenteren voor een optimaal resultaat).

OPMERKING: Bij deze methode dient u de aansluitingsverbindingen op hunplaats te honden.

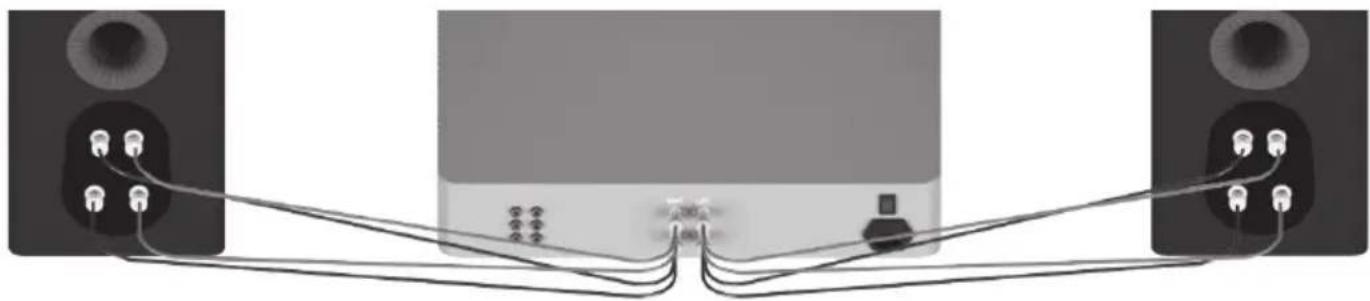

Bi-wiring (dubbele bedrading)

Dubbele bedrading wordt verkreten door afzonderlijke paren luidsprekerkabels te verbinden met de aansluitingen op de luidspreker via een enkele aansluiting op de versterker. Bij de Gold-serie zich de onderste aansluitingen verbonden met de basdriver(s) en de bovenste aansluitingen met de tweeteter in 2-wegsluidsprekers, of de mid en tweeteter in 2,5- en 3-wegsluidsprekers.

OPMERKING: Bij deze methode MOETEN de aansluitingsverbindingen worden verwijderd.

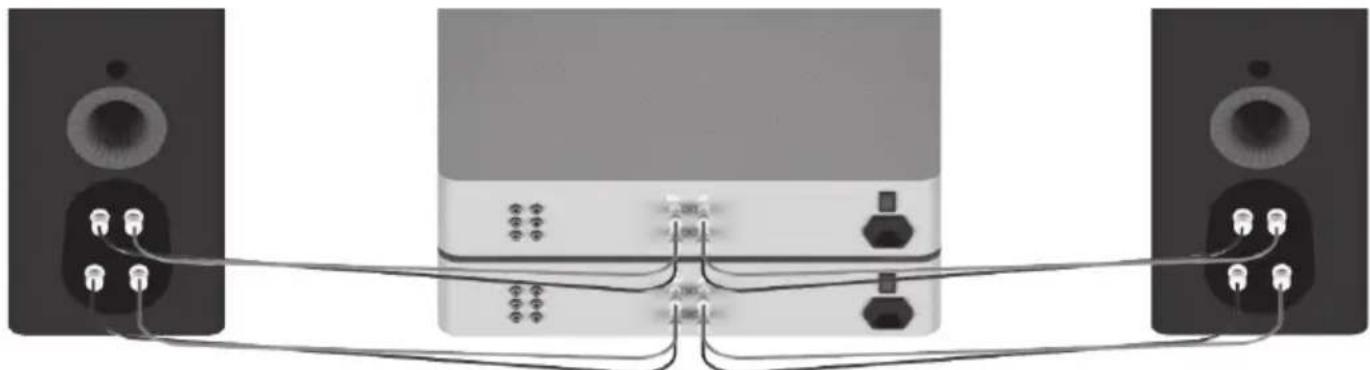

Bi-amping (dubbele versterking)

Bi-amping is hetzelfde als bi-wiring. Het enige verschil is dat er een tweede versterker worden toegevoegd.

Voor bi-amping dient u een set luidsprekerkabels met de bovenste aansluitingen op de luidspreker van een versterker te verbinden en een andere set luidsprekerkabels met de onderste aansluitingen van de tweedeversterker.

OPMERKING: Bij de bedrading van deze methode MOETEN de aansluitingsverbindingen worden verwijderd.

De effecten van bi-wiring en bi-amping

Een luidsprekercross-over zorgt voor variatie in de impedantie tussen de luidspreker en de eindversterker. Wanner er een compleet geluidssignaalaar de aansluitingen van een volwaardig luidsprekersystem wordt gestuurd, ontvangt/ontvangen de basdriver(s) alleen de signalen met een lage freqentie. De mid-driver ontvangt de signalen met een middenfrequentie en de tweeteter ontvangt alleen de hoge frequentiesignalen.

Dit houdt in dat alsAPE luidsprekerkabels worden aangesloten op de aansluitingen voor lage en hoge frequencies, Niet alleen de frequenties voor de driver-eenheden worden aangestuurd en verdeld, maar ook dat de twee aparte luidsprekerkabels bij bi-wiring nu verschillende signalen overbrengen vanwege de impedantie. De baskabels brengen overwegend de lage tonen over en de tweeterkabel overwegend de hoge tonen.

De effecten van bi-wiring�uij. Afhankelijk van het type en ontwerp van de kabel is het soms better om te kiezen voor een betere kabel dan twee voor bi-wiring. Monitor Audio raadt u aan te experimenteren met beiden configuraties om te zien wat het beste werkt in uw systeme.

Met bi-amping voegt u een extra versterker toe aan het systeme, zodate en verzesterker de lage frequencies overdraagt en de andere de hoge frequencies. Bi-amping kan zo dus zorgen voor een 'helderder' signaal bij rage en hoge frequencies in de luidsprekeraansluitingen. Omdat de hoge en lage frequencies al zich gesplitst, hebben ze geen tot weinig invloed meer op elkaar. De bas heeft dus weinig invloed op de gevoelige treble. Voor een optimaal gebruik van bi-amping要去en de versterkers zo onafhankelijk möglichk van elkaar+zijn. Als u bijvoorbeeld twee stereoversterkers gebruikt, dient u een stereoversterker voor de bas te gebruiken en een voor de treble, zodate de bas minimale invloed heeft op de treble.

Poortstoppen

WAARSCHUWING: Let erop dat u de poortstop nicht te ver in de poort duwt, aangezien de stop van schuimrubber in de behuizing kan vallen.

Als de luidspreker in eenkleine kamer (ca. 9 vierkante meter) worden gebrukt of in een kamer die een versterkte basrespons creëert, dan is het wellicht een goed idee om poortstoppen te gebruiken. Het isECHTER aan te raden om eerst te experimenteren met de plaatsing van de luidspreakers alvorens de poortstoppen te gebruiken. Om de prestaties van de luidspreakers te verbeteren, moet u ervoor zorgen dat de luidspreker Niet te zich bij een muur of hoek staat.

Als deplaatsing van de luidspreker wordt bepaald door de indeling of de esthetiek van de kamer, en u sterke bas ervaart of de speakers zich (minder dan de voorgestelde afstand in het gedeelte overweekanaalspositionering) op een achtermuur geplaatst要去en worden (zoals op een boekenplank, in een open kast of op een standard vlik bij een muur), dan is het aan te raden om de poortstoppen te gebruiken. Dit redueert de 'dreun' van de bas en helpt de luidsprekers om optimaal te functioneren onder deze omgevingsomstandigheden. Een basdreun ontstaat wanner de energia van de bas van de luidsprekers de kamer LAST resoneren, wat zorgt voor een versterking van een ofeer frequencies.

Het basbereik worden Niet verlaagd door het gebruik van poortstoppen. Wel vermindert de energia van de bas rondom de poortfrequentie. Hierdoor verlaagt u de 'dreun' van de bas en verhoegt u tegelijkertijd de helderheid en beweeglijkheid.

Het is.altijd raadzaam om te experimenteren.

Uw luidsprekers lately inlopen

Laat uw luidsprekers inlopen door gedurende ongeveer 50-70 uu r op laag tot middelhoog luisterniveauu normale muziek af te spelen. U zult merken dat het geluid zelfs na 70 uu nog verbetert.

Dit kan geleidelijk vanzelf gaan; de prestaties zullen beter worden naarmate deijd vordert, net als bij een goede wijn.

Als u de luidsprekers continu wilt latent doorlopen, dan kurz u het geluidsvolume verlagen door de luidsprekers gegenover elkaar te zetten, zodat de drivers/tweeters op een lijn liggen en zo zich möglich bij elkaar staan. Sluit de versterker verrolgens aan op uw luidspreker, zodat een ervan normala is aangesloten (in fase): positief op positief en negatif op negatif (rood op rood en zwart op zwart) en de andere uit fase: positieve waar negatieve en negatieve waar positieve ingang op de luidspreker.

Aanpassen van bevestigingsbouten

De drivers van de neue Gold-serie worden bevestigd met een lange schroef om verkleuring van de behuizing te voorkomen. Elke schroef werkt als een stevige steun en maakt de traditionele driverbevestigingen overbodig. Zo worden de driver en het klankboard als het ware losgekoppeld om de resonantie nog更是 te beperken.

OPMERKING: Als de schroef na verloop vanijd loskomt of tijdens het vervoeren los is gegaan, draai hem dan weeer aan met de bijgeleverde inbussleutel. Wanner hij op+zijn plaats zit, hoeft u hem maar een kwartslag verder te draaien.

Garantie

Voor zowel het vakmanschap als de prestaties van dit product geldt een fabrieksgarantie gegen fabrieksfouten, op voorwaarde dat het product onder de verkoopovereenkomst voor consumenten is gekocht bij een geauthoriseerde verkoper van Monitor Audio. Raadpleeg voor de garantieperiode de productpagea op once website www.monitoraudio.com voor het product dat u heeft gekocht.

Bewaar voor elke aankoop van een Monitor Audio-product de kassabon als bewijs van uw garantie.

Eigenaarsinformatie

Productgegevens

Model:

Serienummer van product:

Aankoopdatum:

Gegevens verkooppunt

Naam verkooppunt:

Adres:

Postcode:

E-mailadres:

MODEL Gold 100 Gold 200 Gold 300 Gold C250 Gold FX
Systeemsoort	2richtingen 3richtingen 3richtingen 3richtingen 2richtingen
Frequentieres-pons (-6 dB)	40 Hz - 50 kHz 35 Hz - 50 kHz 30 Hz - 50 kHz 40 Hz - 50 kHz 60 Hz - 50 kHz
Gevoeligheid(1W@1M)	86 dB 88 dB 90 dB 88 dB 86 dB
Nominaleimpedantie	4 ohm	4 ohm	4 ohm 4 ohm	4 ohm
Minimaleimpedantie	2,8 ohm @ 34 kHz	3,4 ohm @ 1 kHz	3,5 ohm @ 1 kHz	2,8 ohm @ 3,7 kHz	3,7 ohm @ 3 kHz
Maximale SPL	110 dBA (paar)	114 dBA (paar)	117 dBA (paar)	111 dBA (paar)	109 dBA (paar)
Vermogen(RMS)	120 W	200 W	250 W	200 W	100 W
Vereistenaanbevolenversterker	60 - 120 W 80 - 200 W	100 - 250 W	80 - 200 W 30 - 100 W
Basafstemming	BasreflexHiVe II-poortsystem	BasreflexDual HiVe II-poortsystem	BasreflexDual HiVe II-poortsystem	Gesloten behuizing	Gesloten behuizing
Cross-overfrequentie	2,5 kHz	L.F/ M.F: 650 HzM.F/ H.F: 3,5 kHz	L.F/ M.F: 650 HzM.F/ H.F: 2 kHz	L.F/ M.F: 1,2 kHzM.F/ H.F: 4 kHz	2,5 kHz
Aanvulling opde aandrijving	1 x 6" RDT II longthrow-basdriver1 x MPD hoge Frequentie transducer	2 x 6" RDT II longthrow-basdrivers1 x 2" C-CAMmidrange-driver1 x MPD hoge Frequentie transducer	2 x 8" RDT II long throw-basdrivers1 x 2" C-CAMmidrange-driver1 x MPD hoge Frequentie transducer	2 x 6" RDT II longthrow-basdrivers1 x 2" C-CAMmidrange-driver1 x MPD hoge Frequentie transducer	2 x 4" C-CAM bas-/midrange-driver2 x MPD hoge Frequentie transducer
Externalverhoudingen,inclusief grilleen stekkers(H x B x D)	360 x 195 x330,6 mm14" x 7" x 13"	950 x 195 x 330,6 mm37" x 7" x 13"	1000 x 240 x 360,6 mm39" x 9" x 14" x 13"	205 x 537 x330,6 mm8" x 21" x 13"	270 x 341,8 x160 mm10" x 13" x 6"
Externalafmetingen,inclusiefuithouder,voetjes enspijkers(H x B x D)	n.v.t.	997 x 282,8 x387,8 mm39" x 11" x 15"	1047 x 327,8 x417,8 mm41" x 12" x 16"	n.v.t.	n.v.t.
Gewicht (elk)	9,12 kg20 lb 2 oz	21,86 kg48 lb 2 oz	30,56 kg67 lb 4 oz	14,48 kg31 lb 14 oz	6,2 kg13 lb 10 oz
Afwerkingen	Glanzend zwart, glanzend ebbenhout, satijnglanzend wit, donker waloot

Monitor Audio behoudt zich hetrecht voor om zonder verdere kennisgeving specificaties te wijzigen.
