Introduzione

La nuovaserie di altoparanti Gold di Monitor Audio combinna una Tecnologia di alto profilo con una qualita costruttiva ai vertici della categoria per regalore un'efficace esperienza di ascolto nei sistemi hi-fi e home-cinema. Per la prima volta la serie Gold, ammiraglia di Monitor Audio,utilizza la medesima Tecnologia della seriese Platinum Il per offre prestazioni di altissimo livello.

Grazie alla pluriennale esperienza di progett del suono, con la series Gold il team di Monitor Audio è riuscito a ridurre al minimo assoluto la distorsione e a far si che la resa del suono sia più chiara e articolata possibile, pur restando regolare e facile all'ascolto. I nuovi altoparlanti Gold sono stati completamente riprogettati, quando i driver usati nella series Platinum sono stati specificamente rielaborati, affinati e perfezionati.

La nuova gamma di prodotto è completeness da un singolo modello da scaffale, due da pavimento, un altoparlante centrale, un subwoofer e altoparlanti posteriori/FX. La series Gold è stata progettata per ascoliatori esigenti, alla ricerca di altoparlanti che riuniscano credenziali tecniche d'alto livello e design sbalorditivo.

Le eleganti casse sono disponibili con impiallacciatura invero legno color noce scuro ed ebano e con finiture in nero lucido o bianco satinato. I bordi verticali arrotondati delle casse si combinano con il profilo affiliato delle linee orizzontali, in un'estetica classica e alla tempo. Il rivestimento in cui lo morbido del pannello superiore (sia negli altoparlanti da scaffale che in quelli da pavimento) dà morbidezza al tocco e aggiunge ulteriore fascino alla series Gold. Tutte le casse sono pesanti e ben smorzate con rinalzo esteso, potenziato tramite i famosi driver Monitor Audio a bullone passante unico, che conferiscono una marchata purezza d'aspetto.

Punte e piedini

Per pavimento con moquette (Solo Gold 200 e 300)

I piedini e i supporti metallici esterni vengono forniti già montati e pronti per l'uso su pavimenti in moquette o dove si richiede l'uso di punte. è sufficiente fissarli alla base dell'altoparlante utilizzato i bulloni in dotazione (A e B).

Con la livella, è possibile verificare che tutti i lati dell'altoparlante siano in piano. Se l'altoparlante risulta fuori bolla, svitare il piedino fino al punto più basso e verificare di nuovo. Ripetere il processo fino a quando la cassa è perfettamente livellata. Utilizzare i dadi di bloccaggio su ciascun piedino per fissarlo in posizione e per eliminare vibrazioni indesiderate.

Assicurarsi che fatto la moquette non ci siano cavi nascosti che potrebbero venire danneggiati dalle punte.

Per pavimento in legno/duri (Solo Gold 200 e 300)

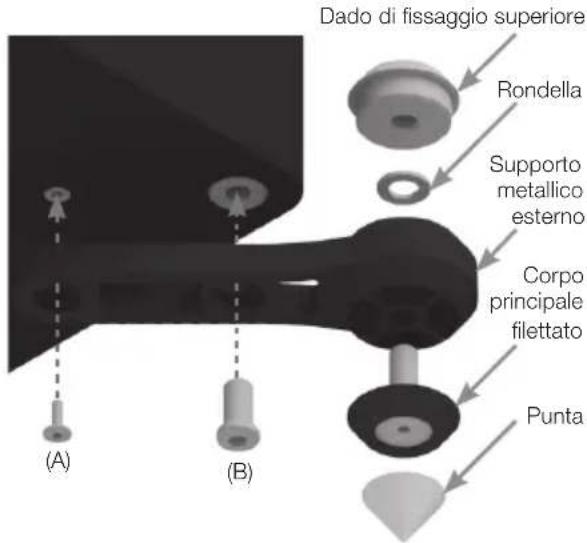

Togliere le punte e fissare piedini e supporti metallici esterni alla base dell'altoparlante utilizzato i bulloni in dotazione (A e B).

Con una livella, è possibile verificare che tutti i lati dell'altoparlante siano in piano. Se l'altoparlante risulta fuori bolla, svitare il piedino fino al punto più basso e verificare di nuovo. Ripetere il processo fino a quando la cassa è perfettamente livellata. Utilizzato i dadi di bloccaggio su ciascun piedino per fissarlo in posizione e per eliminare vibrazioni indesiderate.

Installazione

Posizionamento per sistemi a 2 canali

Durante l'installation di un sistema a 2 canali, la posizione d'ascolto e gli altoparanti dovrebbero formare un triangolo equilatero. Gli altoparanti devono essere positizonati a circa 1,8 - 3 m di distanza l'uno dall'alto. La distance ideale alla partete posteriori varia a seconda dell'altoparlante (consultare leindicazioni elencate di seguito) e, comeque, per ottenere prestazioni ottimali si consiglia di posizionari a una distance di 91 cm delle pareti laterali.

Gold 100 (20 - 35 cm)
Gold 200 e Gold 300 (30 - 45 cm)

NOTA: queste sono le distance raccomandate per ottenere prestazioni ottimali. I risultati effettivamente seguiti possono variar in base alle dimensioni della stanza e al tipo di costruzione.

Quando si installano gli altoparlanti per la prima volta, è sempre consigliabile provare varie soluzioni, dato che l'ambiente e le preferenze personali sono agli volte diversi. Se ad esempio i bassi sono insufficienti, si cui provare ad avvincare gli altoparlanti a una parete. Se i bassi sono eccessivi, si raccomanda l'approccio inverso. Leggereanche le informazioni relative ai tappi per le aperture. Se la resa stereo si è deteriorata, provare a ruotare leggermente gli altoparlanti verso il punto d'ascolto. Si dovrebbe averare la percezione che il suono sia originato dal punto centrale tra i due altoparlanti, non direttamente da essi.

Posizionamento audio-video

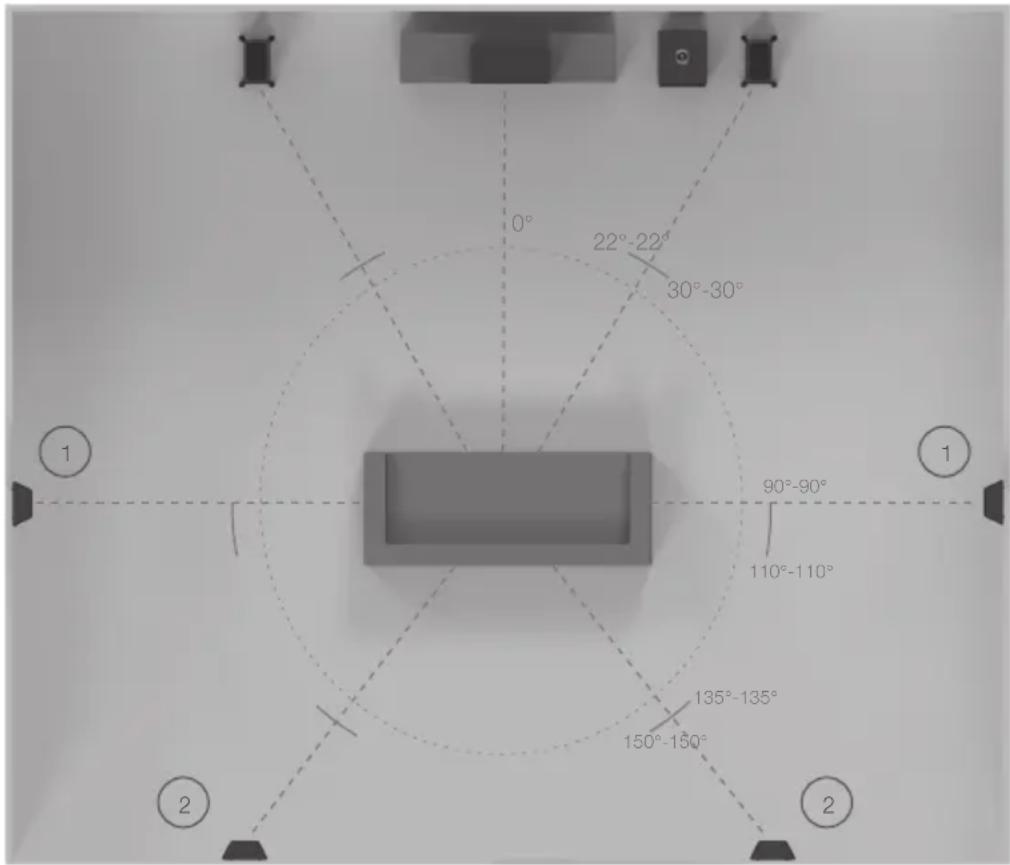

Per le angolazioni e le posizioni ideali di ognuno degli altoparlanti delsystema surround,fare riferimento alle illustrazioni qui sotto. Gli altoparlanti dovrebbero essere posti a una distance alla parete determinata dai requisiti dell'unità elencati nel paragrafo "Posizionamento di un systema a 2 canali".

Se durante la riproduzione di musica (senza subwoofer) i bassi sono eccessivi o rimbombano, si può provare ad allontanare leggermente gli altoparlanti dalle pareti. Se ciò non fosse possibile, provare a installare sulle aperture i tappi in dotazione. In un sistema con un subwoofer, siouldercare di regolare le impostazioni di frequenza di crossover per gli altoparlanti e/o sub oppure di modificare la posizione del subwoofer.

L'altoparlante centrale Gold C250 dovrebbe essere posizionato in modo da punctare approssimativamente all'altezza dell'orecchio, in corrispondenza della posizione d'ascolto principale. In dotazione con il C250 vengono forniti 4 piedini adesivi. Attaccare i piedini alla parte inferiore della cassa per proteggere l'altoparlante e migliorarne l'isolamento.

NOTA: le immagini seguenti sono fornite solo a scopo illustrativo. Se si utilizes un Gold FX, vindere la sezione "Installazione del Gold FX" per ulteriori informazioni.

1. Altoparlanti surround laterali
2. Altoparlanti surround posteriori

Unsystemasurround7.1 sfrutteragli altoparlanti laterali(posizione1)e posteriori(posizione2).Se si installa unsystema5.1, gli altoparlanti surround possono essere disposti nelle posizioni (1) o (2).

Installazione dell'altoparlante Gold FX

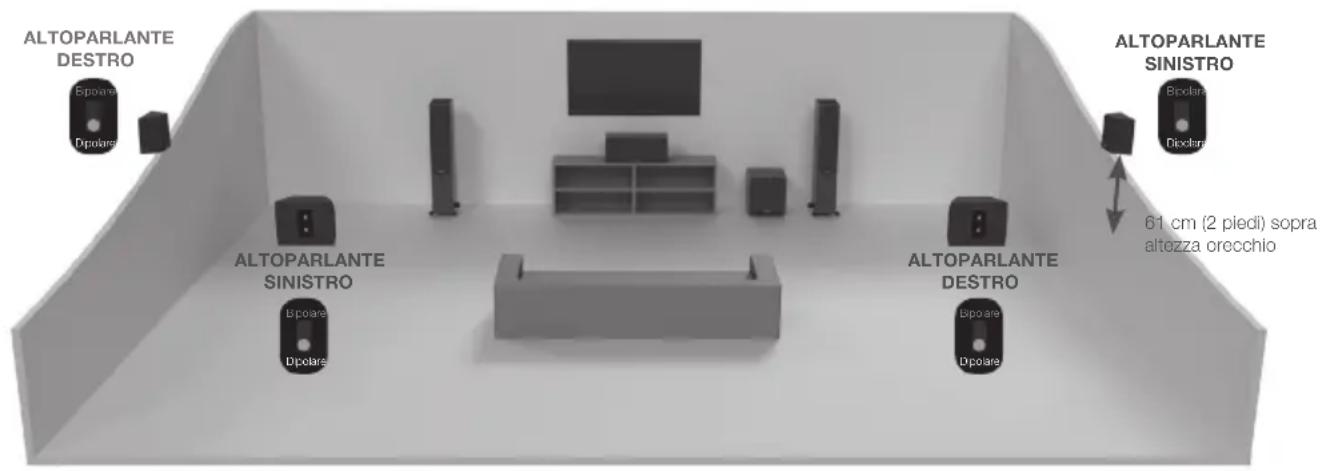

Il Gold FX fornisce le modalità dipolare e bipolare. In modalità bipolare, driver e tweeteter sono tutti in fase. In modalità dipolare, i tweeteter e i driver su un lato dell'altoparlante sono fuori fase rispettoagli altri tweeteter e driver, per generare sonorità diffusa. Gli altoparlanti FX dovrebbero essere installati sulla parete a circa 60 cm (2 piedi) sopra l'altezza dell'orecchio.

Commutazione modalità dipolare/bipolare. Se ilsystema 5.1 ha un altoparlante posteriore, impostare il commutatore sulla modalità bipolare. è comunque possibile provare il commutatore in modalità dipolare.

Se è parte di unsystema 7.1 con una coppiàdi FX,impostare il commutatore sulla modalità dipolare.Se siutilizzano due coppie di FX per effetti laterali e posteriori, impostarli tutti in modalità dipolare e scambiare glialtoparlanti FX laterali sinistro e destro,mantenendo gli altoparlanti FX posteriori posizionati correttamente(facendo corrispondere il sinistro e il destro con i canali anteriori sinistro e destro),come molto nella paginasuccessiva

NOTA: prima di regolare i commutatori, assicurarsi che l'amplificatore sia spento, in modo da proteggerlo.

Atmos

Nell'allestamento di un sistema Atmos o dei canali alto in un sistema Atmos, si raccomanda di utilizzato i nostri C265-IDC, C380-IDC o CPCT380-IDC. Questi altoparlanti impiegano un modulo medi/tweeter con l'esclusiva Tecnologia IDC (Inverted Dual Concentric), che offre una caratteristica di dispersione più ampia, ideale per il funzionamento di Atmos. Per ulteriori informazioni su C265-IDC, C380-IDC e CPCT380-IDC, consultare il nostro site Web: monitoraudio.com

Per il posizionamento ideale di installazioni a 2 o 4 altoparlanti Atmos, fare riferimento alle immagini sottostanti.

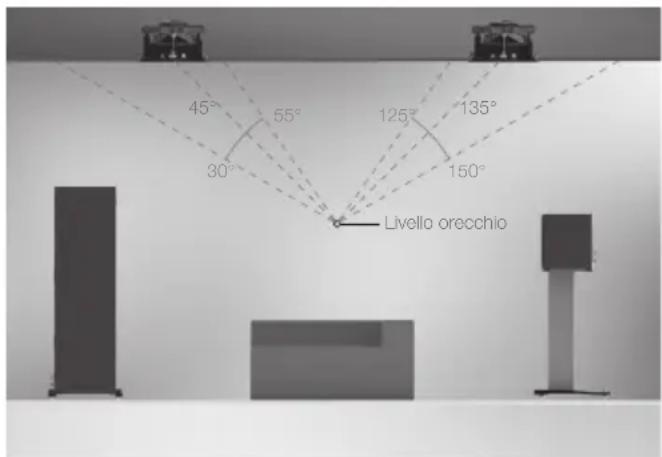

2 altoparlanti Atmos (allineati sul lato anteriore, sinistro e destro)

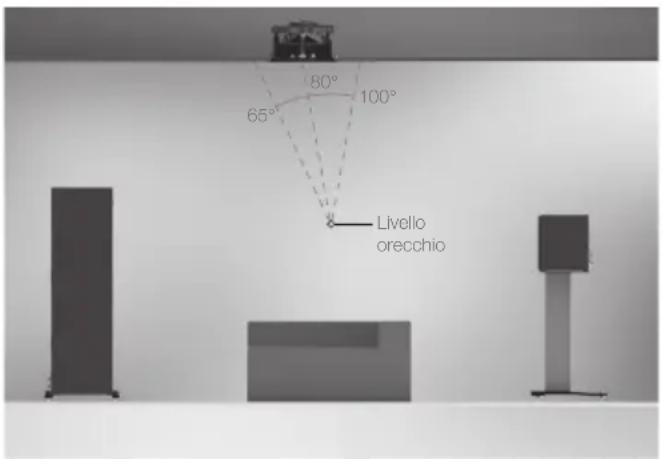

4 altoparlanti Atmos (allineati sul lato anteriore, sinistro e destro)

Montaggio del Gold FX alla parete

ATTENZIONE: determinare sempre la posizione di montaggio dell'unità Gold FX e verificare la struttura della parete. Per motivi di sicurezza, se non si è certi di poter fissare l'unità in modo stabile e sicuro, non tentare di montarla sulla parete. Chiedere,invece I'intervento di un professionista competente e qualificato.

ATTENZIONE: assicurarsi che dietro il punto in cui verranno fissate le staffe a muro non siano presenti tubi idrici o cavi elettrici. Utilizzare una Scala stabile ed evitare di lasciare cavi pendenti.

NOTA: con le unità Gold FX non vengono forniti tasselli e viti per il montaggio. Assicurarsi di utilizzare solo dispositivi di montaggio adatti al tipo di parete su cui si intende installare l'unità.

Il Gold FX è dotato di agganci a occhiello da utilizzare con la staffa da parete fornita. Non vengono forniti tasselli e viti per fissare la staffa dell'FX al muro. Utilizzato solo strumenti di fissaggio adatti al tipo di parete dove fissare l'FX.

Per fissare l'unità FX sulla parete, raccomandiamo di utilizzato il modello che si trovava nella scatola del prodotto.

Cablaggio

Single Wiring

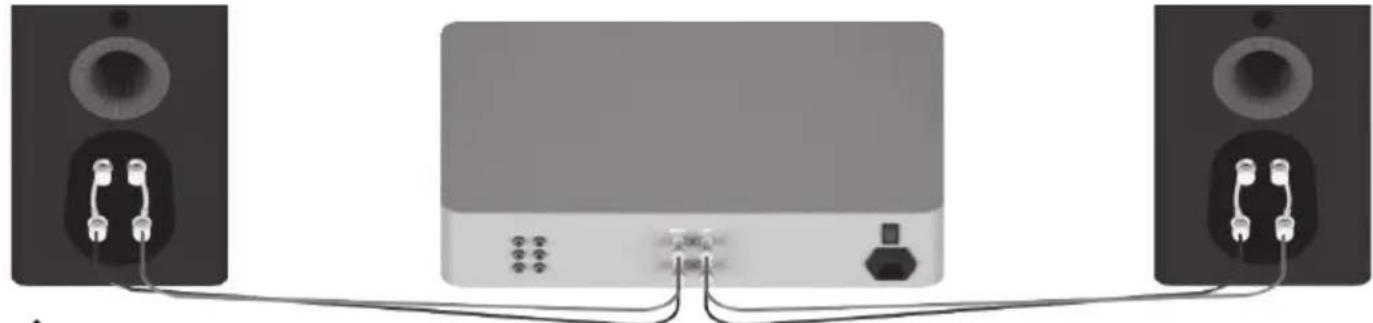

Il single wiring si ottiene collegando un solo set di cavi ai terminali presenti sul retro dell'altoparlante. Internamente, il crossover dell'altoparlante indirizza le frequenze al driver/tweeter appropriato: le frequenzeasse ai bass driver, le frequenze medie ai mid/bass driver e le frequenze alte al tweeter.

La connessione cui essere effettuata indifferentemente ai terminali in alto, in basso o in diagonale (provare diverse soluzioni fino a otteneri risultati voluti).

NOTA: quando si usa Anythingo, è importante non rimuoveri i ponticelli.

Bi-wiring

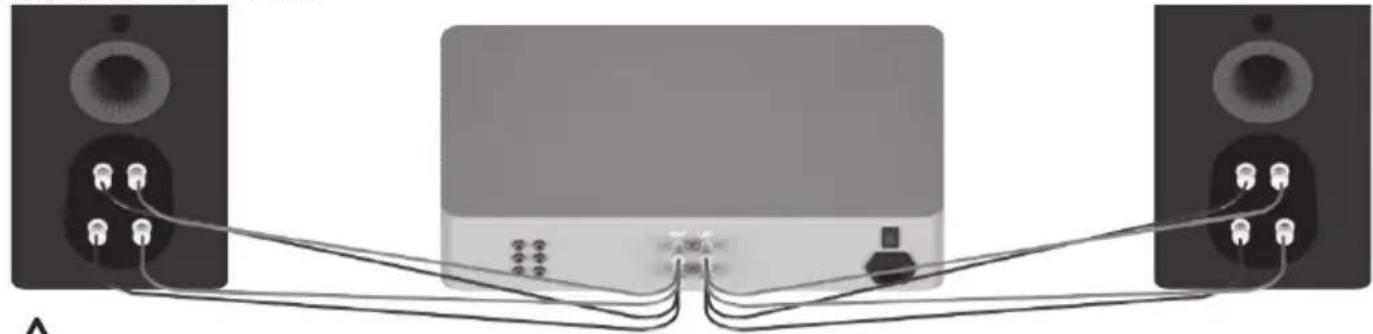

Il bi-wiring può essere ottenuto collegando coppie分开e di cavi degli altoparlanti ai terminali sull'altoparlante da una singola coppi di connessioni sull'amplificatore. Nel caso della series Gold, i terminali inferiori si collegano al (o ai) bass driver e quelli superiori al tweeter (altoparlanti a 2 vie) o al mid e al tweeter (altoparlanti a 2,5 e 3 vie).

NOTA: quando si usa quello metod, i ponticelli DEVONO essere rimossi.

Bi-amping

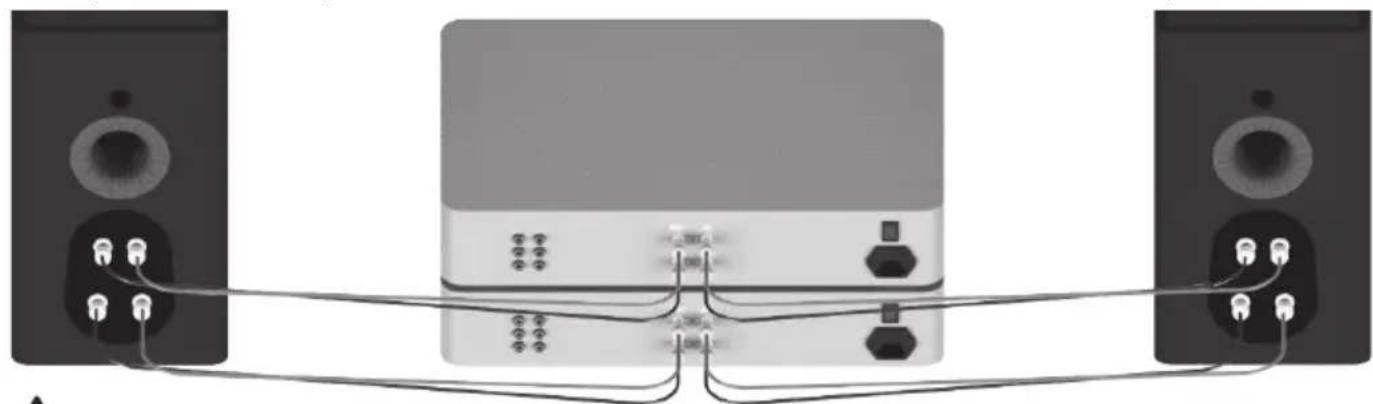

Il bi-amping è come il bi-wiring, eccetto il fatto che nell'equazione viene introdotto un secondo amplificatore. Il bi-amping può essere ottenuto collegando un set di cavi degli altoparlanti ai terminali superori dell'altoparlante da un amplificatore e un altro set di cavi ai terminali inferiori del secondo amplificatore.

NOTA: quando si effettua il cablaggio con quello metod, i ponticelli DEVONO essere rimossi.

Effetti del bi-wiring e del bi-amping

Di base il crossover di un altoparlante varia l'impedenza dell'altoparlante stesso e dell'amplificatore di potenza. Quando il segnale audio completo viene applicato ai terminali di un sistema di altoparlanti completo, i driver bassi ricevono solo segnali a Bassa frequenza, i driver medi quelli a media frequenza e il tweeter riceve solo segnali ad alta frequenza.

Cio fa si che se i cavi di altoparlanti separati sono collegati ai terminali di bassa e alta frequenza, le unità drive non solo hanno le frequenze appositamente dirette e divise, ma, se si utilizza un'impostazione biwire, i due cavi degli altoparlanti separati trasporterannoanche segnali diversi a causa dell'impedenza. Di consequencezai cavi dei bassi trasportano soprattuttoasse frequenze e il cavo del tweeter soprattutto alte frequenze.

Gli effetti del bi-wiring sono sottili e, in base alla costruzione e al progettto dei cavi, potrebbe risultare preferibile ricercare un cavo ben ingegnerizzato piuttosto che due per il bi-wiring. Monitor Audio consiglia di sperimentare entrambé le configurazioni per scoprirque quale delle due funziona meglio con il proprio systema.

Il Bi-ampingaggiunge un ulteriore amplificatore alsystema, in modo che un amplificatore guidile basse frequenze e l'alto quale alte. Pertanto il bi-amping consente di ottenere un segnale "piu pulito" sia nei terminali a bassa che ad alta frequenza e, poiché le frequenze alte e basse sono gli state分开ate, ciascuna di esse ha un effetto minimo sull'altra: in praticai i bassi hanno un minor effetto sugli alto piu delicati. Per poter sfruttare al meglio il bi-amping, gli amplificatori dovrebbero restare il più possibile independenti I'uno dall'alto. Per esempio, se si utilizzato due amplificatori stereo, si dovrebbe usare un amplificatore stereo per i bassi e I'alto per gli alto, riducendo al minimo I'impatto dei bassi sugli alto.

Tappi per le aperture

AVVERTENZA: è necessario prestare attenzione a non insere il tappo in schiuma troppo a fondo nell'apertura, per non rischiare di perdierlo all'interno della cassa.

Se l'altoparlanteiene installato in una stanza piccola (circa 9 mq) o in un ambiente che tends ad accentuare la risposta dei bassi, cui esse e sere utile utilizzare i tappi per le aperture. Tuttavia, prima di installare i tappi è bene fare quali prova varlando il posizionamento della cassa. Per ottimizzato le prestazioni dell'altoparlante, è importante verificare che non sia posizionato troppo vicino a una parete oagli angoli della stanza.

Quando la posizione dell'altoparlante è obbligata per ragioni di estetica o di disposizione della stanza e i bassi risultano troppo accentuati, oppure se gli altoparlanti devono essere positizonati molto vicino (a una distanza inferiore rispetto a quella minime suggerite nella sezione "Posizionamento di un sistema a 2 canali") alla parete retrostante (per esempio su una libreria, sistemi in un mobiletto o su un'asta accanto a un muro), si raccomanda di utilizzato i tappi per le aperture. Ciò permetterà ridurre il rimbombo dei bassi e aiuterà il diffusore a dare il meglio in queste condizioni ambientali. Il rimbombo si verifica generalmente quando l'energia dei bassi provenienti dall'altoparlante crea delle risonanze che accentuano una frequenza particolare oanche varie frequenze.

L'uso dei tappi non riduce l'estensione d'insieme dei bassi, tuttavia viene ridotta l'energia/potenza di uscita dei bassi intorno alla frequenza di accordo dell'aperture. Ciò ha l'effetto di diminuire il rimbombo augmentando nel contempo la chiarezza e l'agilità apparente dei bassi.

Si consiglia vivamente di provare varie soluzioni.

Rodaggio degli altoparlanti

Eseguire il rodaggio degli altoparlanti riproducendo normale musica a volume medio-basso per circa 50-70 ore. è possibile avvertire un miglioramento del suonoanche trascorse le 70 ore indicate.

Questo più avvenire in modo naturale: proprio come un buon vino, le prestazioni miglioreranno con il trascorrere del tempo.

In alternatively, se si desidera una riproduzione continua, è possibile diminuire il volume/la presenza percepbile posizionando un'unità di fronte all'altra, in modo che i driver/tweeter siano allineati e si trovino il più vicino possibile. Collegare quindi l'amplificatore agli altoparlanti in modo che uno sia connesso normalmente (in fase), ovvero positivo-positivo e negativo-negativo (rosso colrosso e nero col nero), e l'alto sua connesso fuori fase, ovvero positivo-negativo e negativo-positivo.

Regolazione del bullone di tenuta

L'altoparlante della série Gold è dotato di un bullone passante di fissaggio per ridurre la coloritura della cassa. Ciacun bullone funge da struttura rigida, ma eliminaanche la necessità diutilizzare sistemi di fissaggio convenzionali, disaccoppiando il driver e il pannello anteriore per rimuovere un'ulteriore fonte di risonanza.

NOTA: se il bullone dovesse allentarsi, con il tempo o durante il trasporto, utilizzare la chiave esagonale in dotazione per stringerlo. Una volta serrato il bullone, è sufficiente ruotare ancora di un quarto di giro.

Garanzia

Sia la struttura che le prestazioni di quello prodotto sono coperte alla garanzia del produttore contro i difetti di fabbricazione,osto che il prodotto sia stato fornito da un rivenditore autorizzato Monitor Audio con contratto di vendita. Durante il periodo di garanzia, per il prodotto acquistato si prega di fare riferimento alla pagina di prodotto sul sito Web monitoraudio.com

Quando si acquistano prodotti Monitor Audio, si prega di conservare al sicuro la ricevuta d'acquisto, necessaria per convalidare la garanzia.

Informazioni per l'utente

Informazioni sul prodotto

Modello:

Num. di série prodotto:

Data di acquireo:

Informazioni rivenditore

Nome rivenditore:

Indirizzo:

Codice postale:

Indirizzo e-mail:

MODELLO Gold 100 Gold 200 Gold 300 Gold C250 Gold FX
Formato系統	2 vie 3 vie 3 vie	3 vie 2 vie
Risposta in frequence(-6 dB)	40 Hz - 50 kHz 35 Hz - 50 kHz 30 Hz - 50 kHz	40 Hz - 50 kHz 60 Hz - 50 kHz
Sensibilità(1 W a 1 m)	86 dB 88 dB 90 dB 88 dB 86 dB
Impedenza nominale	4 Ohm	4 Ohm	4 Ohm	4 Ohm	4 Ohm
Impedenza minima	2,8 Ohm a 34 Hz	3,4 Ohm a 1 Hz	3,5 Ohm a 1 Hz	2,8 Ohm a 3,7 Hz	3,7 Ohm a 3 Hz
SPL massimo	110 dBA (copbia)	114 dBA (copbia)	117 dBA (copbia)	111 dBA (ciascuno)	109 dBA (copbia)
Tenuta di potenza (RMS)	120 W	200 W	250 W	200 W	100 W
Requisiti consigliati amplificatore	60 - 120 W	80 - 200 W	100 - 250 W	80 - 200 W	30 - 100 W
Allineamento bassi	Bass reflexSistema di portehiVe II	Bass reflexSistema di portehiVe Il doppio	Bass reflexSistema di portehiVe II doppio	Cassa signillata	Cassa signillata
Frequenza di crossover	2,5 kHz	B.F/ M.F: 650 HzM.F/ A.F: 3,5 kHz	B.F/ M.F: 650 HzM.F/ A.F: 2 kHz	B.F/ M.F: 1,2 kHzM.F/ A.F: 4 kHz	2,5 kHz
Complemento unità drive	1 x driver bassi ultra long RDT II 6"1 x trasduttore ad alte frequenze MPD	2 x driver bassi ultra long RDT II 6"1 x driver medio C-CAM 2"1 x trasduttore ad alte frequenze MPD	2 x driver bassi ultra long RDT II 8"1 x driver medio C-CAM 2"1 x trasduttore ad alte frequenze MPD	2 x driver bassi ultra long RDT II 6"1 x driver medio C-CAM 2"1 x trasduttore ad alte frequenze MPD	2 x driver bassi/medi C-CAM 4"2 x trasduttori ad alto frequenze MPD
Dimensioni esterne (inclusi griglia e terminali)(A x L x P)	360 x 195 x 330,6 mm143"16 x 711/16 x 13"	950 x 195 x 330,6 mm37"8 x 711/16 x 13"	1000 x 240 x 360,6 mm39"9 x 97/16 x 14"16"	205 x 537 x 330,6 mm8"16 x 21/16 x 13"	270 x 341,8 x 160 mm10"56 x 137/16 x 6"16"
Dimensioni esterne,inclusi i piedini stabilizzatori e le punte(A x L x P)	N.D.	997 x 282,8 x387,8 mm39"12 x 11" x 15"	1047 x 327,8 x417,8 mm41"12 x 12" x 16"	N.D. N.D.
Peso (ciascuno)	9,12 kg20 lb 2 once	21,86 kg48 lb 2 once	30,56 kg67 lb 4 once	14,48 kg31 lb 14 once	6,2 kg13 lb 10 once
Finitura	Nero, ebano, bianco satinato, nocce scuro

Monitor Audio si riserva il diritto di modificare le specifichezza preavviso.
