Tipo di prodotto	Cassa passiva da scaffale a 2 vie
Dimensioni (A x L x P)	350 x 185 x 300 mm
Peso	7,5 kg
Alimentazione	Passiva (richiede amplificatore esterno)
Potenza consigliata	30 a 100 W RMS
Impedenza	8 ohm
Sensibilità	90 dB
Risposta in frequenza	40 Hz - 30 kHz
Funzioni principali	Bi-wiring possibile, griglia rimovibile, tweeter a cupola C-CAM
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Non esporre a umidità, fonti di calore o ostruire le aperture. Tenere lontano da magneti.
Ricambi e riparabilità	Woofer e tweeter disponibili. Contattare il servizio post-vendita autorizzato per qualsiasi riparazione.
Informazioni generali	Marca: Monitor Audio, Modello: Bronze 5, Prodotto nel Regno Unito

Domande frequenti - Bronze 5 MONITOR AUDIO

Come collegare la cassa Bronze 5 a un amplificatore?

Utilizzare un cavo per altoparlanti di sezione adeguata (almeno 2,5 mm²). Collegare il filo rosso al terminale positivo (+) e il filo nero al terminale negativo (-). Rispettare la polarità per una buona immagine stereo.

È possibile utilizzare il bi-wiring con il Bronze 5?

Sì, il Bronze 5 è dotato di due coppie di morsetti (HF e LF). Per il bi-wiring, rimuovere i ponticelli metallici e collegare ciascuna sezione a un canale amplificatore separato o allo stesso amplificatore con due cavi.

Quale potenza dell'amplificatore è consigliata per il Bronze 5?

La potenza consigliata è di 30 a 100 W RMS. Un amplificatore da 50 W per canale è un buon compromesso per un ascolto di qualità senza rischi di danni.

Come pulire la cassa senza danneggiarla?

Utilizzare un panno morbido, asciutto o leggermente umido (ben strizzato). Evitare prodotti chimici, alcol o detergenti abrasivi. Per la griglia, è possibile utilizzare un aspirapolvere a bassa potenza.

Cosa fare in caso di distorsione o suono anomalo?

Controllare prima i collegamenti e la polarità. Assicurarsi che l'amplificatore non sia in saturazione (volume troppo alto). Se il problema persiste, testare la cassa con un'altra fonte o amplificatore.

Devo lasciare le griglie sulle casse?

Le griglie proteggono gli altoparlanti, ma la loro rimozione può migliorare leggermente la chiarezza sonora. Puoi rimuoverle per un ascolto critico, ma rimettile per evitare danni.

Qual è la posizione ideale per posizionare le Bronze 5?

Posizionare le casse all'altezza dell'orecchio (tweeter all'altezza delle orecchie). Allontanarle dalle pareti di almeno 20 cm per evitare riflessioni. Se possibile, inclinarle leggermente verso il punto di ascolto.

Posso utilizzare il Bronze 5 come cassa centrale o surround?

Il Bronze 5 è una cassa da scaffale versatile. Può essere utilizzata come surround se lo spazio lo consente, ma per un uso centrale, preferire un modello dedicato come il Bronze C150.

Cosa fare se la cassa non emette alcun suono?

Controllare che l'amplificatore sia acceso e che sia selezionata la fonte corretta. Testare il cavo dell'altoparlante su un'altra coppia. Se non funziona, la cassa potrebbe essere difettosa: contattare il servizio assistenza.

Come migliorare i bassi del Bronze 5?

Avvicinare la cassa al muro (10-15 cm) per rafforzare i bassi, ma attenzione a non amplificarli troppo. L'aggiunta di un subwoofer (come il Bronze W10) è la soluzione ideale.

MANUALE UTENTE Bronze 5 MONITOR AUDIO

Installare il basamento 27

Punte e piedini 27

Installazione 28

Posizionamento per sistemi a 2 canali 28

Posizionamento audio-video 28

Installare l'unità Bronze FX 29

Montare l'unità Bronze FX su una parete 31

Collegare i cavi degli altoparlanti 31

Cavo scoperto 31

Spinotti a banana 31

Cablaggio 32

Single wiring 32

Bi-wiring 32

Bi-amping 32

Griglie 33

Tappi per le aperture 33

Specifiche 34

Informazioni per l'utente 35

Introduzione

Questa è la serie Bronze, il sistema di altoparlanti più conveniente di Monitor Audio, che unisce il meglio dei suoi premiati predecessori alle avanzate tecnologie della nostra esclusiva serie Silver e del nostro fiore all'occhiello, la serie Platinum. La serie Bronze supera di gran lunga gli standard di prestazioni e qualità che vi aspettereste normalmente da una gamma di prodotti di "livello base".

Utilizzando simulazioni al computer sempre più accurate e introducendo materiali e strutture ancora più raffinate, abbiamo migliorato la nostra acclamata serie Bronze BX fino a raggiungere nuovi standard di qualità. Lo sviluppo del suo suono preciso e naturalmente dinamico pone il suo successore, la serie Bronze, su un modo livello ben superiore a quello di molti altri marchi più costosi.

Nella serie Bronze i frutti della nostre incessanti ricerche per la purezza del suono sono dedicati al godimento della musica e dell'audio dei film. Le unità Bronze sono state progettate anche per eccellere nell'estetica. Ottenendo maggiore precisione ed efficienza grazie ai risultati di test e misurazioni, i nostri team sono riusciti a unire splendidamente fedeltà impareggiabile e design elegante che rappresenta il vero spirito di Monitor Audio. Paradossalmente, per essere una serie di livello base, la serie Bronze fa classe a parte.

Grazie alle splendide finiture di vinile in frassino bianco, rovere moro, rosemah o noce e alla precisione che rappresenta il marchio Monitor Audio in tutto il mondo, i sette eleganti modelli della serie Bronze avranno un look magnifico in tutte le stanze. La loro sobria eleganza nasconde un design ergonomico sofisticato, che include strutture casse multicamera per ottimizzare le prestazioni dei driver, connessioni ad alta qualità per facilitare l'utilizzo e trasferimento del segnale impeccabile e appoggi invisibili e precisi per una stabilità eccellente.

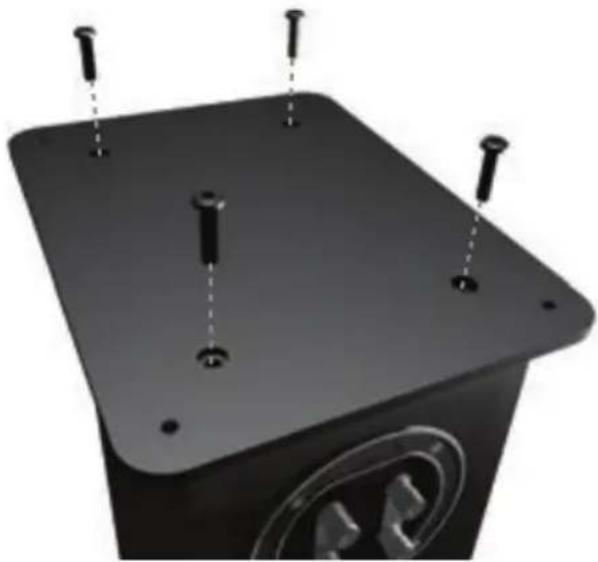

Installare il basamento

(solo Bronze 5 e 6)

Le unità Bronze 5 e 6 sono fornite di basamenti che migliorano la stabilità e la risposta acustica. I basamenti si fissano sulle unità con i bulloni in dotazione.

Prima di montare il basamento, assicurarsi che sul pavimento non ci siano oggetti duri o taglienti. Ribaltare la cassa in modo che la parte inferiore sia rivolta verso l'alto. Posizionare il basamento sulla cassa e allineare i fori per i bulloni con gli inserti sulla cassa. Utilizzare i bulloni per fissare il basamento sulla cassa. Stringerli poco per volta e verificare che il basamento sia fissato saldamente. Prima di ribaltare nuovamente la cassa, installare i piedini/le punte sul basamento.

Gli altoparlanti da pavimento della serie Bronze hanno in dotazione piedini a punta e in gomma a parte. I piedini a punta devono essere usati sui pavimenti con moquette, mentre quelli in gomma sui pavimenti duri e non adatti alle punte.

I piedini a punta devono essere avvitati negli inserti filettati presenti sul fondo del basamento. Se non si desidera usare il basamento, è possibile montare le punte direttamente nella parte inferiore della cassa. Assicurarsi che nel luogo in cui vengono posizionati gli altoparlanti non ci siano cavi pendenti.

NOTA BENE: se si decide di non usare il basamento, la stabilità della cassa sarà minore.

Se la cassa viene posizionata su un pavimento duro, è sufficiente inserire i piedini di gomma negli inserti altrimenti occupati dalle punte.

Posizionamento per sistemi a 2 canali

Per l'utilizzo in un sistema a 2 canali, la posizione d'ascolto e gli altoparlanti dovrebbero formare un triangolo equilatero. Le casse andrebbero posizionate a una distanza di circa 1,8 m - 3 m l'una dall'altra. Idealmente dovrebbero trovarsi a 20 cm - 45 cm dalla parete posteriore e a circa 1 m dalle pareti laterali.

È vivamente consigliato provare varie soluzioni quando si installano gli altoparlanti per la prima volta, così da poter fare la scelta migliore in base all'ambiente e alle preferenze personali. Se ad esempio i bassi sono insufficienti, provare ad avvicinare gli altoparlanti a una parete. Se invece i bassi sono eccessivi, provare ad allontanarli. Leggere anche le informazioni sui tappi per le aperture a pagina 33. Se la resa stereo si è deteriorata, provare a ruotare leggermente gli altoparlanti verso il punto d'ascolto. Il suono dovrebbe sembrare provenire dal punto centrale fra gli altoparlanti, non dalle casse.

Posizionamento audio-video

Le immagini sulle pagine seguenti mostrano il posizionamento ottimale e alcune disposizioni consigliate per le applicazioni audio-video.

Gli altoparlanti frontali, e in alcuni casi posteriori, a pavimento e su asta dovrebbero essere posizionati a una distanza di circa 1,8 m - 2,5 m l'uno dall'altro, con la prima unità a circa 25 cm dalla parete.

Se durante la riproduzione di musica (senza subwoofer) i bassi sono eccessivi o rimbombano, provare ad allontanare leggermente gli altoparlanti dalle pareti o a regolare le impostazioni della frequenza del crossover degli altoparlanti e/i del subwoofer. Provare anche a cambiare la posizione di quest'ultimo. Se ciò non fosse possibile, provare a installare sulle aperture i tappi in dotazione (non forniti con Bronze FX o Centre). Fare riferimento alla pagina 33.

L'unità Bronze Centre andrebbe sistemata in modo da puntare verso la posizione dello spettatore, approssimativamente all'altezza delle orecchie. Se l'altezza è inferiore o superiore, utilizzare dei piedini in gomma (la versione piccola è inclusa) per inclinarla leggermente.

L'unità Bronze FX dovrebbe essere posizionata secondo le illustrazioni e le istruzioni qui sotto e la parte inferiore dell'altoparlante circa 60 cm sopra l'altezza delle orecchie dello spettatore in posizione d'ascolto.

NOTA BENE: quando si utilizzano due coppie di Bronze FX in un sistema 7.1, occorre usare l'altoparlante DESTRO per il surround posteriore destro e l'altoparlante SINISTRO per il surround posteriore sinistro. Gli altoparlanti surround laterali saranno quindi posizionati con l'altoparlante DESTRO sulla parete sinistra e con quello SINISTRO sulla parete destra. Ciò è dovuto alla fase dei tweeter.

Installare l'unità Bronze FX

Gli altoparlanti Bronze FX sono accoppiati in modo specifico: unità di destra e unità di sinistra. Entrambe le coppie possono essere configurate in modalità bipolare (funzionamento normale) o dipolare. L'impostazione di fabbrica è bipolare.

In modalità bipolare, tutte le unità (medi/bassi e tweeter) sono in fase. Questa caratteristica è progettata per l'utilizzo delle casse Bronze FX come altoparlanti posteriori/surround in un tipico sistema 5.1, o alternativamente in un sistema 7.1 che non include una seconda coppia di FX per l'audio posteriore/surround.

In modalità dipolare i tweeter con orientamento anteriore sono fuori fase rispetto all'altro tweeter e all'unità medi/bassi. È meglio adottare questa configurazione quando si usano due coppie di FX in un sistema 7.1, con le unità FX posizionate sulla parete posteriore e su quelle laterali. Occorre tenere presente che le unità sono specificamente di tipo sinistro e destro. Ciò non rappresenta un problema in modalità bipolare, mentre è necessario posizionarle correttamente quando vengono utilizzate in un sistema 7.1. Fare riferimento alla sezione sul posizionamento a pagina 28 alle seguenti illustrazioni. In ogni caso si consiglia di effettuare diverse prove fino a ottenere i risultati voluti.

NOTA BENE: prima di cambiare la modalità dell'unità Bronze FX da bipolare a dipolare, assicurarsi che l'amplificatore sia spento per evitare di danneggiare questo dispositivo o gli altoparlanti.

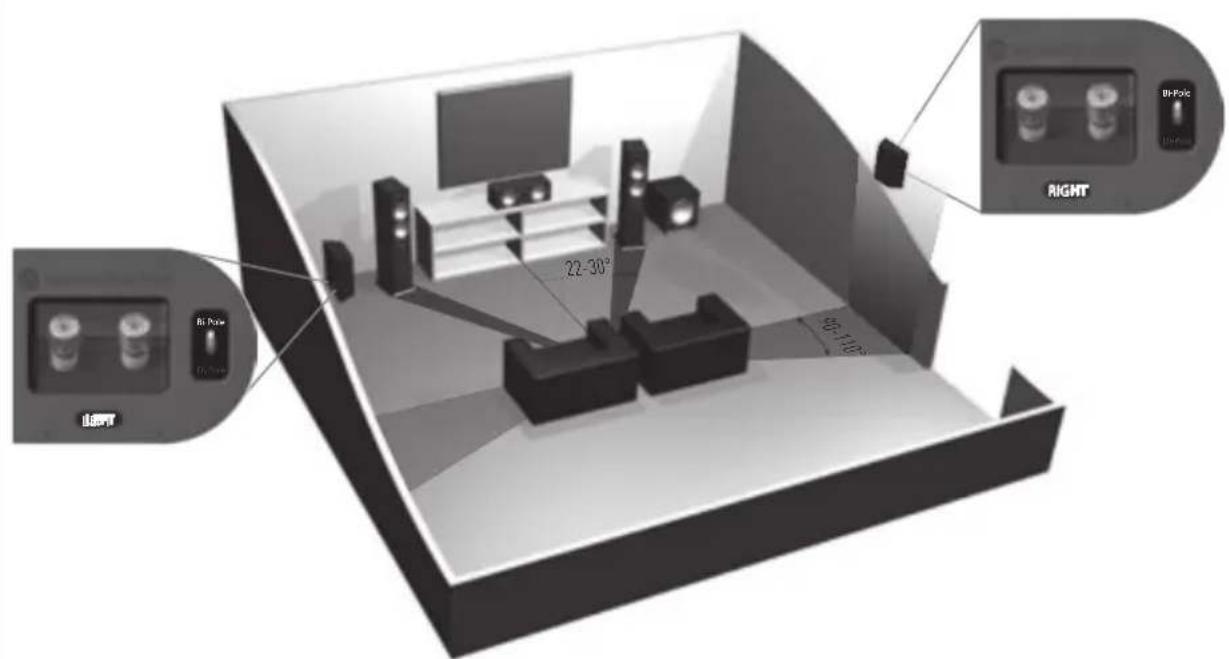

Sistema 5.1 con altoparlanti surround sulle pareti laterali (è anche possibile usare basamenti e supporti con asta).

Sistema 5.1 con altoparlanti surround sulla parete posteriore (è anche possibile usare basamenti e supporti con asta).

Sistema 7.1 con FX per l'audio surround e surround posteriore. È anche possibile usare amplificatori con basamento e supporto con asta. Notare il posizionamento dell'altoparlante destro e sinistro.

Montare l'unità Bronze FX su una parete

ATTENZIONE: determinare la posizione di montaggio dell'unità Bronze FX e verificare la struttura della parete. Per motivi di sicurezza, se non si è certi di poter fissare l'unità in modo stabile e sicuro, non tentare di montarla sulla parete. Chiedere invece l'intervento di un professionista qualificato.

ATTENZIONE: assicurarsi che dietro il punto in cui verranno fissate le staffe a muro non siano presenti tubi idrici o cavi elettrici. Utilizzare una scala stabile ed evitare di lasciare cavi pendenti.

Con le unità Bronze FX non vengono forniti tasselli e viti per il montaggio. Assicurarsi di utilizzare dispositivi di montaggio adatti al tipo di parete su cui si intende installare l'unità.

Per semplificare il montaggio dell'unità Bronze FX sulla parete, raccomandiamo di utilizzare il modello che si trova nella scatola del prodotto.

Collegare i cavi degli altoparlanti

Cavo scoperto

Svitare i morsetti e far scorrere il cavo scoperto attraverso il foro passante. Stringere il morsetto per fissare il cavo.

Spinotti a banana

Rimuovere i tappi di plastica rossi e neri dai terminali e inserire gli spinotti a banana nei fori standard da 4 mm così scoperti. Potrebbe essere necessario usare una pinza per sollevare i tappi.

Collegare un solo set di cavi ai terminali presenti sul retro dell'altoparlante. La connessione può essere effettuata indifferentemente ai terminali in alto, in basso o in diagonale (provare diverse soluzioni fino a ottenere i risultati voluti).

NOTA BENE: quando si usa questo metodo, è importante NON RIMUOVERE i ponticelli.

Bi-wiring

Questo metodo può essere usato con gli altoparlanti Bronze 2, 5 e 6. Collegare due set di cavi ai terminali superiori e inferiori (positivo-positivo e negativo-negativo) dall'uscita singola dell'amplificatore.

NOTA BENE: quando si usa questo metodo, i ponticelli DEVONO ESSERE RIMOSSI.

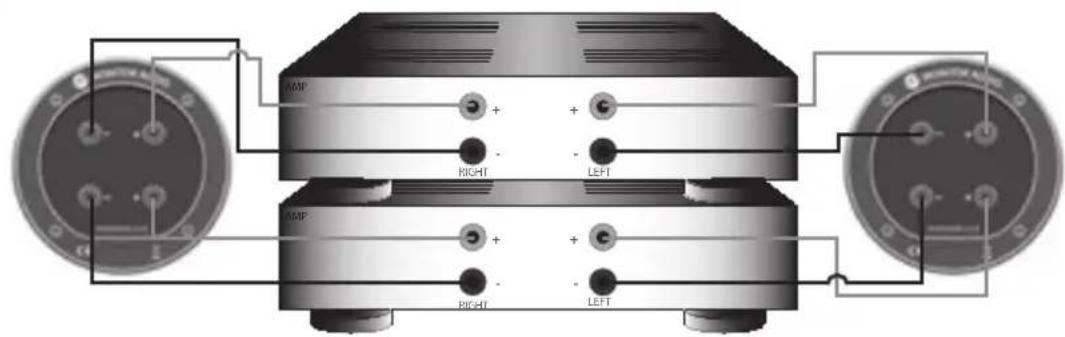

Bi-amping

Questo metodo può essere usato con gli altoparlanti Bronze 2, 5 e 6. Collegare un set di cavi da un amplificatore ai terminali superiori e dal secondo amplificatore a quelli inferiori.

NOTA BENE: quando si usa questo metodo, i ponticelli DEVONO ESSERE RIMOSSI.

Griglie

Tutti gli altoparlanti della serie Bronze sono dotati di griglie coperte da un tessuto acusticamente trasparente (contenute in una confezione a parte). Le griglie sono fissate in modo invisibile tramite magneti presenti sia nella griglia che nella cassa (eccetto nell'unità Bronze FX in cui sono a incastro).

Al momento del montaggio, prima di tutto verificare che il loro orientamento sia corretto, ossia con il badge in basso, poi avvicinarle alla cassa. Il magnete dovrebbe attrarre la griglia in posizione.

Ogni altoparlante FX è dotato di 3 griglie a parte installate in fabbrica. Per rimuoverle, staccarle delicatamente dalla cassa usando la punta delle dita.

ATTENZIONE: rimuovere tutte le griglie, prima di provare a sollevare o spostare l'altoparlante.

Tappi per le aperture

ATTENZIONE: fare attenzione a non inserire il tappo in schiuma troppo a fondo nell'apertura, per evitare il rischio di perderlo all'interno della cassa.

Se l'altoparlante verrà installato in una stanza piccola (circa 9 mq) o in un ambiente che tende ad accentuare la risposta dei bassi, può essere utile utilizzare i tappi per le aperture. Tuttavia, prima di installare i tappi è bene fare qualche prova variando il posizionamento della cassa. Per ottimizzare le prestazioni dell'altoparlante, assicurarsi che non sia troppo vicino a una parete o negli angoli della stanza (cfr. i suggerimenti a pagina 28). Se il posizionamento dell'altoparlante è condizionato dall'estetica o dalla disposizione della stanza, o se i bassi risultano accentuati, leggere il successivo punto 1 per le unità Bronze 1 e 2 e il punto 2 per i modelli Bronze 5 e 6.

1. Quando è necessario posizionare altoparlanti installati su una mensola o su un'asta (Bronze 1 e 2) a meno di 20 cm da una parete posteriore (per esempio su una libreria, sistemiati in un mobiletto o su un'asta accanto a un muro), si raccomanda di utilizzare i tappi per le aperture. Ciò permetterà di ridurre il rimbombo dei bassi e aiuterà il diffusore a dare il meglio in queste condizioni ambientali.
2. Quando è necessario posizionare altoparlanti a pavimento (Bronze 5 e 6) a meno di 45 cm da una parete posteriore, si raccomanda di utilizzare i tappi per le aperture. Ciò permetterà di ridurre il rimbombo dei bassi e aiuterà il diffusore a dare il meglio in queste condizioni ambientali.

Che cos'è il rimbombo dei bassi?

Il rimbombo si verifica generalmente quando l'energia dei bassi provenienti dall'altoparlante crea delle risonanze che accentuano una frequenza particolare o anche varie frequenze. L'uso dei tappi non riduce l'estensione d'insieme dei bassi, tuttavia viene ridotta l'energia/potenza di uscita dei bassi intorno alla frequenza di accordo dell'apertura. Ciò ha l'effetto di diminuire il rimbombo aumentando nel contempo la chiarezza e l'agilità apparente dei bassi. Si consiglia vivamente di sperimentare varie soluzioni.

Modello Bronze 1 Bronze 2 Bronze 5 Bronze 6 Bronze Center Bronze FX	Modello Bronze 1 Bronze 2 Bronze 5 Bronze 6 Bronze Center Bronze FX
Risposta in frequenza	55 Hz - 30 kHz
Senibilità (1 W a 1 m)	88 dB
Imperdenza nominale (in Ohm)	8
SPL massimo (coppià)	109 DBA
RMS tenuta di potenza (in watt)	70
RMS requisiti consiguiti ampliticatore (in watt)	15 - 70
Design delle casse	Aertura bass reflex posterlore con tecnologia Hiye
Complemento unita drive	1 driver bassi/medi C-CAM° da 5.5", 1 tweeter C-CAM° Gold Dome da 25 mm
Frequenza crossover	2,7 kHz
Dimensioni cassa (esciusti griglia, terminali e basamento) (A x L x P)	260 x 165 x 180 mm 10 1/4 x 6 1/2 x 7 1/16 polliciti
Dimensioni esterne (Inclusi termainali) (A x L x P)	260 x 165 x 194 mm 10 1/4 x 6 1/2 x 7 5/8 polliciti
Dimensioni esterne (Inclusi termainali) (A x L x P)	260 x 165 x 180 mm 10 1/4 x 6 1/2 x 7 5/16 polliciti
Dimensioni esterne (Inclusi termainali) (A x L x P)	260 x 165 x 180 mm 10 1/4 x 6 1/2 x 7 5/16 polliciti
Frequenza crossover	2,7 kHz
Dimensioni cassa (esciusti griglia, terminali e basamento) (A x L x P)	260 x 165 x 180 mm 10 1/4 x 6 1/2 x 7 5/16 polliciti
Dimensioni esterne (Inclusi termainali) (A x L x P)	260 x 165 x 180 mm 10 1/4 x 6 1/2 X 5/16 polliciti
Dimensioni esterne (Inclusi termainali) (A x L x P)	260 x 165 x 180 mm 10 1/4 x 6 1/2 X 5/16 polliciti
Dimensioni esterne (Inclusi termainali) (A x L x P)	260 x 165 X 180 mm 10 1/4 x 6 1/2 X 5/16 polliciti
Dimensioni esterne (Inclusi termainali) (A x L x P)	260 x 165 X 180 mm 10 1/4 x 6 1/2 X 5/16 polliciti
Dimensioni esterne (Inclusi terminali) (A x L x P)	260 x 165 X 180 mm 10 1/4 x 6 1/2 X 5/16 polliciti
Dimensioni esterne (Inclusi terminali) (A x L x P)	260 x 165 X 180 mm 10 1/4 x 6 1/2 X5/8 polliciti
Dimensioni esterne (Inclusi terminali) (A x L x P)	260 x 165 X 180 mm 10 1/4 x 6 1/2 X 5/16 polliciti
Dimensioni esterne (Inclusi terminali) (A x L x P)	260 x 165 X 180mm

Informazioni per l'utente

Dettagli prodotto

Modello ____

Num. di serie prodotto ____

Data di acquisto ____

Informazioni rivenditore

Nome rivenditore ____

Indirizzo

Indirizzo e-mail ____

Numero di telefono ____

Monitor Audio si riserva il diritto di modificare le specifiche senza preavviso.

Per attivare la garanzia del produttore di 5 anni registrarsi online alla pagina: www.monitoraudio.com

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

Inghilterra

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Sito Internet: www.monitoraudio.com

Progettato nel Regno Unito Prodotto in Cina
