INSTRUKCJA OBSŁUGI Studio MONITOR AUDIO

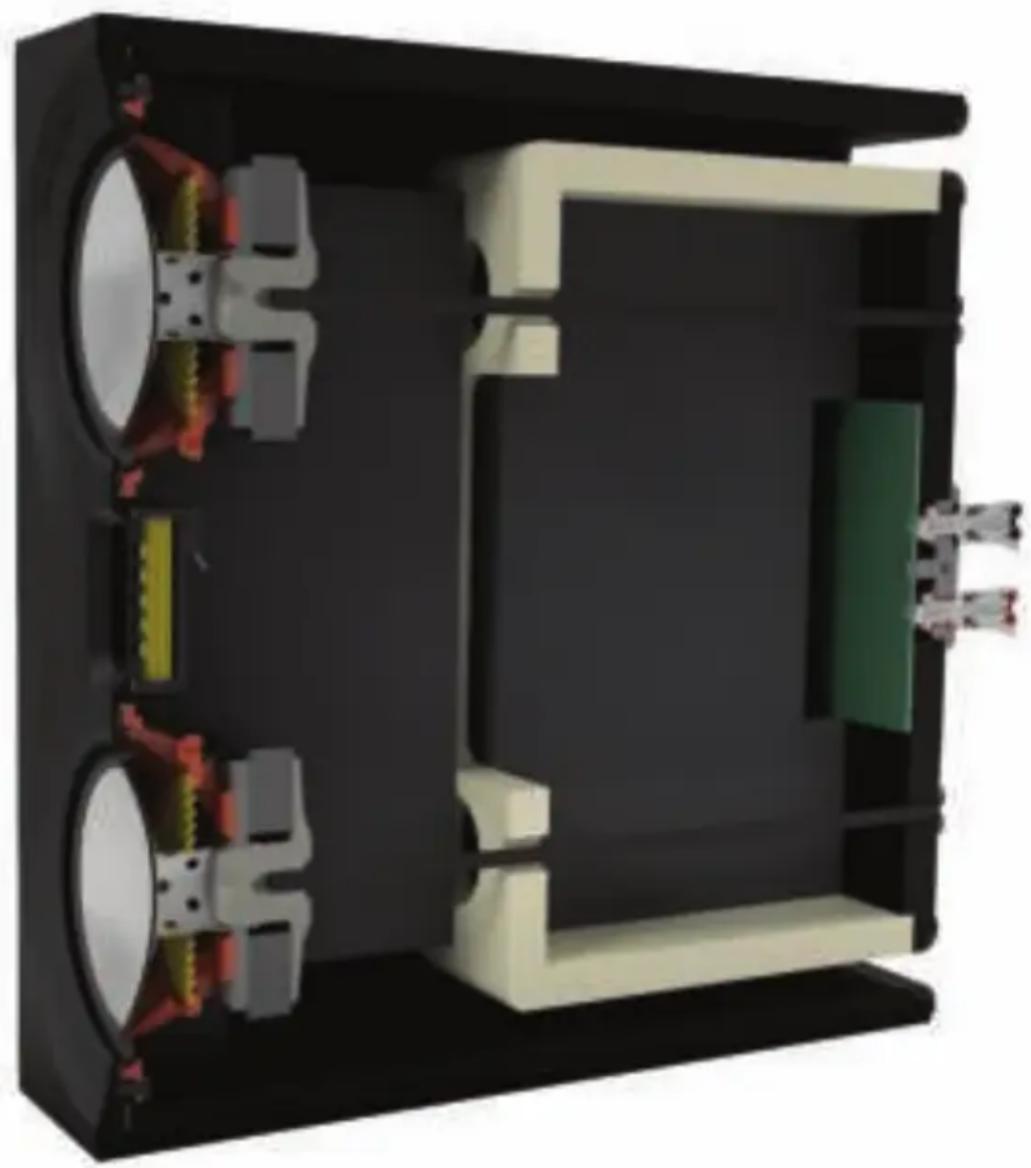

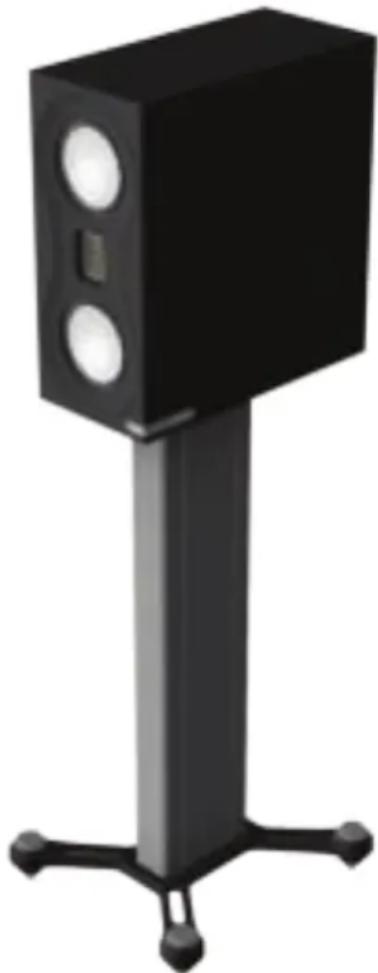

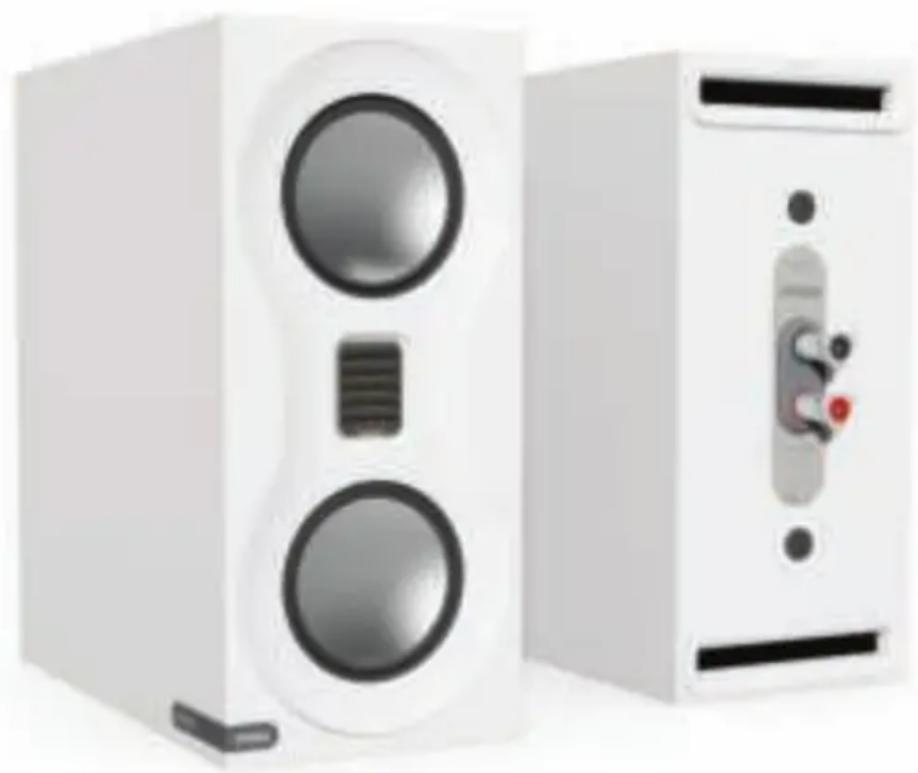

monitoraudio.com 87Instrukcja użytkowaniaPOLSKI monitoraudio.com 89 Spis treści Wstęp 90 Zastosowane technologie 90 Przetworniki wysokotonowe MPD 90 C-CAM (ceramika z powłoką aluminiowo- magnezową) 90 RDT II (technologia Rigid Diaphragm Technology drugiej generacji) 90 HiVe II (port High Velocity, Low Noise Reex) 91 Przetwornik mocowany pojedynczą śrubą 91 Rozpakowywanie 92 Ustawianie 92 Ustawianie stereofoniczne 92 Przewody przyłączeniowe głośników 93 Podłączanie nieizolowanego przewodu 93 Wtyki bananowe 93 Złącza widełkowe 93 Wygrzewanie głośników 93 Konserwacja 93 Regulacja śruby mocującej 94 Podstawki 94 Gwarancja 94 Informacje dotyczące właściciela 94 Dane techniczne 95Studio90 Wstęp Studio to system głośników o wysokiej skuteczności, przeznaczony dla entuzjastów muzyki poszukujących maksymalnej jakości przy kompaktowym rozmiarze oraz rozsądnej cenie. Bezkompromisowe wzornictwo wykorzystuje przede wszystkim technologie budowy przetworników sprawdzone w naszej agowej serii Platinum II. Każdy element został dobrany tak, aby osiągnąć maksymalną neutralność, co wymagało od naszego zespołu projektowego nietuzinkowych rozwiązań. Konstrukcja bez tradycyjnej maskownicy powoduje, że głośnik zawsze, niezmiennie, pracuje w optymalnych warunkach. Wykonane na specjalne zamówienie podstawki zapewniają stabilność, dopasowując się bezbłędnie zarówno do estetyki, jak i parametrów technicznych konstrukcji. Zastosowane technologie Przetworniki wysokotonowe MPD Przetwornik wysokotonowy MPD (z membraną mikropowierzchniową) został zaprojektowany w celu zapewnienia precyzyjnej artykulacji dźwięku poprzez zastosowanie szczególnie lekkiej membrany. Przetwornik MPD generuje dźwięk poprzez ściskanie fałd głośnika – otrzymujemy w ten sposób płynną, i naturalnie szybką pracę, także w paśmie ultradźwiękowym. W efekcie głośnik brzmi znacznie bardziej realistyczne i oddaje pełne spektrum harmoniczne każdej odtwarzanej płyty, a przy tym nie generuje zniekształceń pogarszających jakość dźwięku. C-CAM (ceramika z powłoką aluminiowo-magnezową) C-CAM to innowacyjny stop opracowany pierwotnie dla przemysłu lotniczego. Materiał ten idealnie nadaje się do stosowania przy konstrukcji membran głośnikowych, jako że cechuje go wyjątkowa sztywność, a jednocześnie jest wystarczająco lekki, aby zapewnić wysoką sprawność głośnika. C-CAM jest stopem aluminium i magnezu, który w trakcie produkcji poddawany jest procesom rozprężania, co pozwala uniknąć odkształceń powierzchni i molekularnego osłabienia materiału. Na zewnątrz nakłada się warstwę ceramiki (tlenek glinu), co pozwala uzyskać całkowicie sztywną powierzchnię. Membrany wykonane z C-CAM charakteryzuje wysoka wytrzymałość na zginanie. Po uformowaniu w stożek, materiał C-CAM zapewnia niezrównaną czystość dźwięku i mniejsze zniekształcenia w porównaniu z membranami wykonanymi z konwencjonalnych materiałów. RDT II (technologia Rigid Diaphragm Technology drugiej generacji) RDT II to złożona struktura wielowarstwowa wykonana z ultracienkich i niezwykle lekkich powłok, które łączą się z sobą za pomocą włókien Nomex® o strukturze plastra miodu. Całkowita grubość membrany RDT II wynosi tylko 2 mm, jednak jest 150 razy bardziej wytrzymała od konwencjonalnych membran. RDT II to oryginalne, innowacyjne rozwiązanie opracowane przez zespół konstruktorów Monitor Audio dla nowej serii Platinum II. Wykorzystuje połączenie dwóch materiałów o odmiennych właściwościach mechanicznych. Przednia powłoka membrany RDT II to materiał C-CAM®, natomiast powłoka tylna jest wykonana z plecionki włókna węglowego. To połączenie materiałów jest w stanie ograniczyć zniekształcenia o ponad 8 dB powyżej 300 Hz, co daje 60% obniżenie energii harmonicznych. Dzięki temu technologia RDT II pozwala osiągnąć najmniejsze zniekształcenia własne membran w historii rmy Monitor Audio. Dwa 4-calowe przetworniki RDT II zastosowane w głośnikach Studio zostały opracowane na podstawie modelu PL500 II, zmodykowanego pod kątem odtwarzania basów oraz środka pasma. Zastosowana została również technologia DCF “Dynamic Coupling Filter”, optymalizująca i redukująca zjawisko rozpraszania przez membranę wysokich tonów, poprawiająca również sztywność cewki napędowej. Podobnie jak w przypadku serii Platinum II, przetworniki w serii Studio zostały zaprojektowane w taki sposób, aby uzyskać niezwykle niski poziom zniekształceń i aby wykorzystać te same rozwiązania projektowe magnesów.POLSKI monitoraudio.com 91 HiVe II (port High Velocity, Low Noise Reex) Technologia stosowana przez Monitor Audio wykorzystuje prostą, rurową konstrukcję przyspieszającą przepływ powietrza i zmniejszającą turbulencje. Technologia HiVe II pozwala na znacznie szybszy wlot i wylot powietrza niż ma to miejsce w przypadku tradycyjnego portu, czego efektem są szybkie i solidne niskie tony w połączeniu z doskonałym oddaniem impulsów. Supercienka obudowa w zestawie Studio jest odpowiednio dostrojona za pomocą dwóch tylnych portów HiVe II, z wylotami na tylnej ściance, przy górnej i u dolnej krawędzi obudowy, zapewniając symetryczny rozkład ciśnienia wewnątrz obudowy. Duża powierzchnia portu sprawia także, że nie tworzą się turbulencje generujące szumy powietrza, co może być problemem w przypadku małych obudów. Przetwornik mocowany pojedynczą śrubą Zestaw Studio wykorzystuje nasz unikalny system mocowania przetwornika jedną śrubą łączącą głośnik z tylną ścianą obudowy. Śruba dokręcona z dokładnie określoną siłą pozwala docisnąć z równą siłą obwód głośnika, a jednocześnie zapewnia usztywnienie głośnika. Ponieważ w praktyce jest to dodatkowy element usztywnienia konstrukcji, obudowa po zainstalowaniu głośników staje się jeszcze bardziej sztywna.Studio92 Rozpakowywanie Należy zadbać o wystarczającą ilość miejsca na podłodze i postępować zgodnie z rysunkami zamieszczonymi na opakowaniu produktu. Przeciąć taśmę uszczelniającą karton, uważając aby nie ciąć zbyt głęboko, odchylić górne klapy kartonu, aby odsłonić polistyren i wyjąć wszelkie akcesoria, pozostawiając jednak polistyren na swoim miejscu. Po odpowiednim ustawieniu i otworzeniu kartonu, obróć go do góry nogami tak, aby polistyrenowa pokrywa dotykała podłogi. Unieść karton odsłaniając głośnik (głośniki), usunąć z niego elementy opakowania i zdjąć zabezpieczającą torbę. Ustawianie Ustawianie stereofoniczne Osoba słuchająca i głośniki powinny tworzyć trójkąt równoboczny. Głośniki powinny znajdować się w odległości około 1,8 - 3 m (6 - 10 stóp) jeden od drugiego. Idealna odległość od tylnej ściany różni się w zależności od upodobań użytkownika i akustyki pomieszczenia, jednak głośniki muszą znajdować się w odległości co najmniej 90 cm od ścian bocznych. Zalecamy ustawienie w odległości od 20 do 45 cm od ściany tylnej, zależnie od tego, jak odtwarzane będą niskie tony w danym pomieszczeniu i jakie preferencje ma w tym zakresie użytkownik. Podczas ustawiania głośników zaleca się wykonanie prób, ponieważ akustyka pomieszczenia i osobiste preferencje użytkownika różnią się w przypadku każdej konkretnej instalacji. Jeśli na przykład wyraźnie brakuje niskich tonów, należy przesunąć głośniki bliżej tylnej ściany. I odwrotnie - jeżeli mamy do czynienia z nadmiarem niskich tonów, należy je odsunąć. Jeżeli efekt stereofoniczny jest zbyt mało wyraźny, należy spróbować nieznacznie skierować głośniki ku sobie. Wrażenie powinno być takie, że dźwięk dochodzi do nas z punktu pośrodku między głośnikami, a nie z samych głośników.POLSKI monitoraudio.com 93 Przewody przyłączeniowe głośników Podłączanie nieizolowanego przewodu Odkręcić zaciski głośnikowe i przez odsłonięty otwór przeciągnąć obrany z izolacji przewód, następnie ponownie dokręć zaciski. Wtyki bananowe Usunąć z terminali czerwone i czarne zaślepki, w razie potrzeby używając szczypiec, i wsunąć wtyki bananowe do odsłoniętych standardowych otworów 4 mm. Złącza widełkowe Odkręcić zaciski głośnikowe i umieścić widły tak, aby obejmowały odsłonięty gwint, następnie dokręcić gniazdo. Wygrzewanie głośników Głośniki należy „wygrzewać” odtwarzając standardową muzykę lub płytę CD przy niskiej i średniej głośności, przez okres około 50-70 godzin. Po upływie 70 godzin jakość dźwięku może się dalej poprawiać. Jest to naturalny proces wymagający czasu: jak w przypadku dobrego wina, jakość dźwięku będzie poprawiać się wraz z wiekiem głośników. Alternatywnie, można włączyć głośniki, by pracowały nieprzerwanie, zmniejszając poziom głośności i umieszczając głośniki naprzeciw siebie tak, aby membrany/głośniki wysokotonowe były skierowane na siebie i znajdowały się tak blisko, jak to możliwe. Następnie należy podłączyć wzmacniacz do głośników tak, że jeden głośnik będzie podłączony normalnie (w fazie): dodatni przewód z dodatnim i ujemny z ujemnym zaciskiem (czerwony do czerwonego i czarny do czarnego), a drugi głośnik w przeciwfazie: dodatni przewód z ujemnym i ujemny z dodatnim zaciskiem na głośniku. Konserwacja Obudowy głośników można konserwować odkurzając je za pomocą miękkiej ściereczki z mikrobry. Membrany przetworników należy czyścić wyłącznie wilgotną szmatką, jeśli sytuacja wymaga czegoś więcej niż normalne odkurzanie. Nigdy nie używać rozpuszczalników ani agresywnych środków czyszczących czy polerujących do konserwacji głośników Studio. W razie jakichkolwiek wątpliwości należy przetestować produkt czyszczący na niewidocznym miejscu obudowy i obserwować to miejsce przez kilka dni, zanim przystąpi się do zastosowania produktu na częściach widocznych.Studio94 Regulacja śruby mocującej Głośniki Studio mają przetworniki mocowane pojedynczą śrubą, redukujące drgania obudowy. Każda ze śrub działa jak usztywniająca klamra, ale także eliminuje potrzebę zastosowania konwencjonalnych mocowań przetworników, skutecznie oddzielając przetwornik od przedniej przegrody i eliminując kolejne źródło rezonansów. UWAGA: Jeżeli śruba z czasem się poluzuje lub poluzowała się w trakcie transportu, należy użyć dostarczonego klucza imbusowego, aby z powrotem dokręcić śrubę. Wystarczy tylko jedna czwarta obrotu po tym, jak daje się wyczuć opór stawiany przez śrubę. Podstawki Sugerujemy używanie kolumn Studio z nowymi, specjalne dla nich zaprojektowanymi podstawkami, które idealnie pasują do nich zarówno estetycznie, jak i akustycznie. Mają one solidną konstrukcję, która zapewnia solidne podparcie, a jednocześnie izoluje głośniki od częstotliwości rezonansowych. Wysokość nowych podstaw została zoptymalizowana pod kątem odsłuchu, ustawiając głośniki wysokotonowe idealnie na wysokości w ucha użytkownika będącego w pozycji siedzącej. Więcej informacji można znaleźć w naszej witrynie internetowej: www. monitoraudio.com Gwarancja Producent gwarantuje, że wykonanie i działanie niniejszego produktu będzie wolne od wad fabrycznych przez okres pięciu (5) lat od daty zakupu (patrz warunki podane w broszurze „Istotne zalecenia dotyczące bezpieczeństwa”), pod warunkiem że produkt został dostarczony przez autoryzowanego sprzedawcę detalicznego Monitor Audio i na podstawie umowy sprzedaży zawartej z kupującym. Aby pomóc odnaleźć szczegóły Państwa gwarancji w naszej bazie danych klientów, w razie gdyby zaszła taka potrzeba, prosimy poświęcić kilka minut na rejestrację produktu online: monitoraudio.com. Informacje dotyczące właściciela Szczegółowe informacje o produkcie Numer seryjny produktu: Data zakupu: Informacje szczegółowe o sprzedawcy Nazwa sprzedawcy: Adres: Kod pocztowy: Adres e-mail:POLSKI monitoraudio.com 95 Dane techniczne Studio Budowa 2-drożna - 3 głośniki Pasmo przenoszenia 48 Hz – 60 kHz Czułość (1 W/1 m) 86 dB Impedancja nominalna "4 omy (2,9 oma Min/3,5 kHz)" "Maksymalny poziom ciśnienia akustycznego SPL (na parę, w typowym pomieszczeniu)" 110 dBA Moc (RMS) 120 W Rekomendowana moc wzmacniacza (4 Ω/ RMS) 40-120 W Typ obudowy "Podwójne gniazdo bas- refleks - system portów HiVe II" Częstotliwość podziału zwrotnicy 2,7 kHz Przetworniki "2 x 4” RDT II przetwornik nisko-średniotonowy 1 x przetwornik wysokotonowy MPD" Wymiary zewnętrzne (włącznie z terminala- mi, W x S x G) 340 x 156.2 x 361mm Waga 7,58 kg (16 funtów 9 uncji) Dostępne warianty wykończenia Satynowy lakier w kolorze czarnym, białym lub szarym Monitor Audio zastrzega sobie prawo do modykowania specykacji bez wcześniejszego powiadomienia.Monitor Audio Ltd. 24 Brook Road Rayleigh, Essex SS6 7XJ England Tel: +44 (0)1268 740580 Fax: +44 (0)1268 740589 Email: info@monitoraudio.co.uk Web: www.monitoraudio.com Designed & Engineered in the United Kingdom Made in China Version 1. 2018
