用户手册 Studio MONITOR AUDIO

RDT II (刚性隔膜技术第二代) 58

Studio是一款高性能扬声器系统，专为音乐爱好者提供小巧而经济实惠的配置。不妥协的设计理念主要采用旗舰产品铂金II系列的滴流驱动技术。

信号链的每个细节都被认为是中立的，这就要求我们的设计团队以非常不妥协的方式进行思考。例如，无网框设计可确保扬声器始终以最佳水平表现，无需让步。定制的落地支架已经创造出最好的基础，无可挑剔地匹配设计和性能。

特色技术

MPD高频传感器

设计了一个MPD（微型褶状隔膜）高频传感器，由于隔膜质量轻而提供令人难以置信的清晰度。MPD传感器的工作原理是快速挤压褶皱，以产生平滑，宽广，自然而迅速的超声波响应。因此，声音更逼真，释放每个音符的高次谐波频谱而没有模糊分辨的失真。

C-CAM (陶瓷涂层铝/镁)

C-CAM是航天工业最初开发的一种创新合金材料。它具有用作扬声器锥体的理想品质，非常坚硬，而且足够轻以产生较高的整体效率。

C-CAM由铝和镁的合金形成，在制造过程中经受消除应力的过程，以避免表面变形和分子脆弱。一层纯陶瓷（氧化铝）被沉积在表面上以产生完全刚性的外部。C-CAM锥体被设计成具有高抗弯曲应力的能力。当形成锥体时，与传统锥体材料相比，C-CAM材料提供增加的清晰度和减小变形。

RDT II (刚性隔膜技术第二代)

RDT II是一种复合“三明治”结构，由超薄的轻质量皮革制成，粘合到蜂窝状NomexR核心材料上。RDT II膜片的整体厚度仅为2毫米，却是传统扬声器锥体强度的150倍。RDT II是由猛牌工程师为新的铂金II系列设计的一项独特而创新的开发。它使用两种具有不同机械性能的表皮材料。C-CAM用于前部蒙皮，后部蒙皮由机织碳纤维制成。这种组合能够在300赫兹以上减少超过8分贝的失真，这相当于谐波分量能量减少 60% ，使得RDT II成为猛牌历史上最低的失真锥技术。

Studio中使用的双4寸RDT II喇叭单体是从PL500 II开发而来，进行了修改以生成低音和中音。还采用了DCF“动态耦合滤波器”技术，以优化和减少高频锥体破裂，并提高关键音圈周向刚度。与铂金II一样，Studio喇叭单体设计的失真极低，并使用相同的磁性设计原则。

HiVeII（高速，低噪声反射端口）

猛牌的端口技术采用直线膛线设计来加速气流并减少湍流。HiVe II技术具有比常规端口更快地进出空气的能力，其结果是快速强劲的低音和卓越的瞬态响应。

超薄的Studio箱体使用安装在扬声器顶部和底部的两个后置HiVe II端口进行调谐，这是为了确保扬声器内部的压力是对称平衡的。大的端口表面区域也确保没有湍流和空气噪音，在小的箱体里，这可能会成为一个问题。

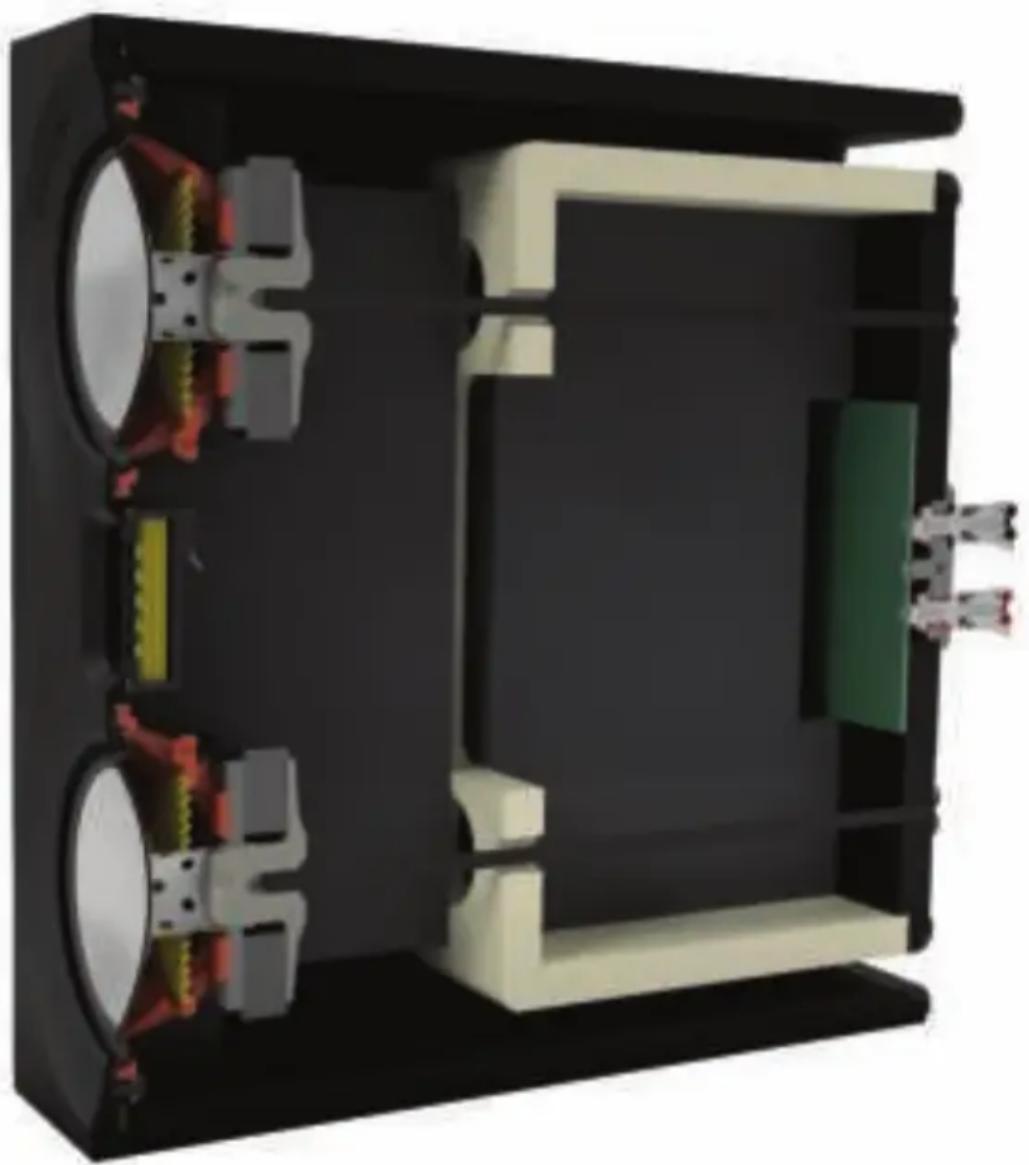

单螺杆直穿喇叭单体

Studio采用独特的单螺杆喇叭单体系统，从机柜后部连接。拧紧到一个特定的扭矩设置，它的作用是为喇叭单体提供一个在外围相等的夹紧力，同时确保支撑好电机系统。事实上，这是额外增加的一个支撑，所以安装了喇叭单体的箱体系统变得更加稳固。

开箱

请确保留出足够的干净的地板空间，并遵循产品包装盒上的所有图片指南。切割密封纸箱的胶带，注意不要比胶带更深，折回纸板的顶部折叠以暴露保利龙，并去除配件，但将保利龙留在原位。随着纸箱正确地向上打开，将其翻转过来，使保利龙端盖与地面接触。抬起纸箱以露出扬声器，然后提起扬声器，清除包装并取出保护袋。

设置

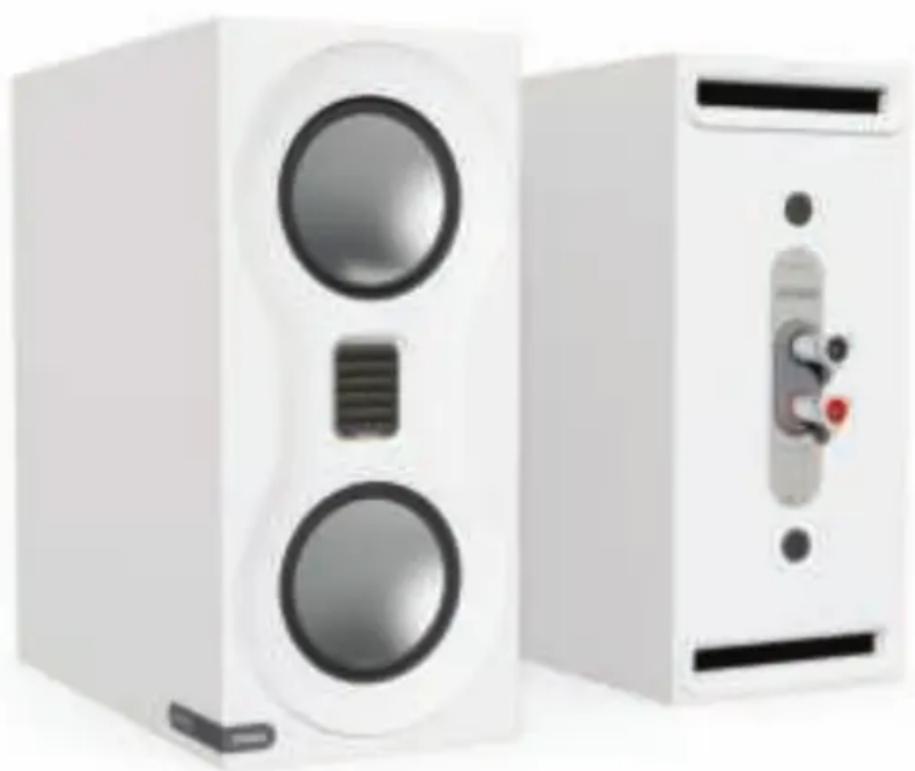

双声道定位

当处理双声道系统时，聆听位置和扬声器应形成等边三角形。扬声器应该间距约为6-10英尺（1.8-3米）。距离后墙的理想距离取决于个人喜好及房间的声效，但是它们距离侧壁至少要3英尺（91厘米）。而它们距离后墙应该要8-18英寸，同样取决于房间及个人喜好。

最初设置扬声器时，强烈建议进行实验，因为环境和个人喜好在每次安装时都会有差异。例如，如果低音不足，请尝试将扬声器移至墙壁附近。如果低音太重，建议采用相反的方法。如果立体声正在丢失，请尝试将扬声器稍微呈内八字状摆放。声音似乎源自扬声器之间的中心点，而不是实际的扬声器本身。

连接扬声器电缆

裸线连接

松开每个接线柱，将裸线穿过裸露的孔，然后重新拧紧。

香蕉插头

根据需要用钳子从端子上取下红色和黑色塑料插头，然后将香蕉插头插入外露的标准4毫米孔中。

铲形连接器

拧下每个接线柱，然后将锹接头放在外露的螺纹上，然后重新拧紧。

运行您的扬声器

在中低听力水平下播放普通音乐或磨合光碟，运行扬声器大约50-70小时。70小时后，音质仍可能进一步改善。这可以随着时间的推移自然而然地完成。这就像美酒一样，愈久弥香。

或者，如果您希望循环持续运行扬声器，则可以通过将扬声器面对面地放置，以使喇叭单体/高音喇叭直接对齐并尽可能靠近，从而降低可听音量。然后将功放连接到扬声器，以便正常（同相）：正到正，负到负（红到红，黑到黑），另一个扬声器异相：正到负，负到正。

维护扬声器

通过使用柔软的微纤维布进行定期除尘，可以保持箱体的光洁度。如过日常除尘不够的话，则只能用湿布清洁喇叭单体。

切勿在您的Studio扬声器上使用溶剂或腐蚀性清洁剂。如不确定，请将清洁产品放在柜子上不显眼的地方进行试验，然后放置几天，然后将其放在柜子的可见部分上使用。

螺杆松紧调整

Studio扬声器有一个螺杆固定的喇叭单体，以减少箱体着色。每个螺栓都可以起到刚性支撑的作用，同时也不需要传统的喇叭单体固定装置，从而有效地将喇叭单体和前挡板分开，消除了更多的共振源。

注意：如果此螺杆随着时间的推移变松或在运输过程中松动，请使用提供的六角扳手将螺栓拧紧。这只需要螺栓紧张后再四分之一转即可。

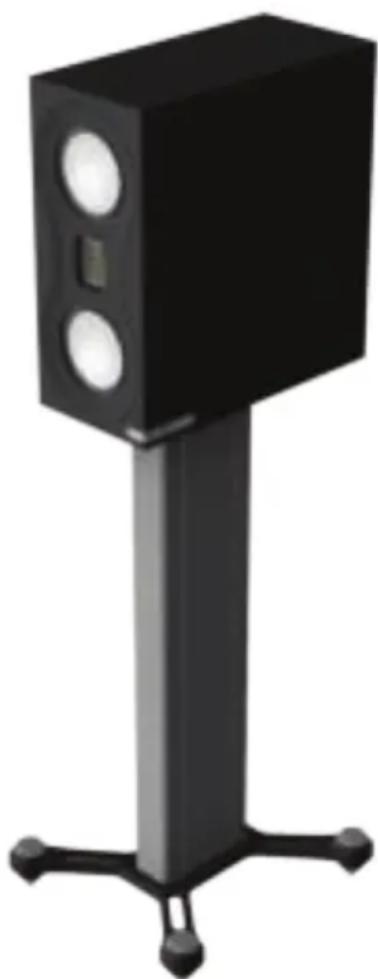

脚架

新的专用脚架可以完美地兼顾Studio扬声器的美学和声学效果。它们采用坚固的“无环”结构来增加安全支撑，并将扬声器与谐振频率隔离。新听筒的高度再次进行了优化，在坐着的聆听位置，将扬声器高音对准理想的耳朵高度。欲了解更多信息，请访问我们的网站：www.monitoraudio.com

质保

如果产品由授权的猛牌零售商提供，则从购买之日起五年内保证本产品的工艺和性能不受制造缺陷的影响（参见“重要安全说明”手册中的条款）消费者销售协议。

为了帮助我们在客户数据库中找到您的保修详情，如果需要，请花几分钟的时间在线注册您的产品：monitororaudio.com

用户信息

产品详细信息

产品序列号：

购买日期：

经销商详细信息

经销商名称：

地址：

邮编：

电子信箱：

规格

	Studio
系统配置 双向 - 3	个喇叭单体
频率响应 48 赫兹 - 60 千赫兹
灵敏度(1 瓦@1 米) 86 分贝
阻抗	"4 欧姆 (最小 2.9 欧姆 @ 3.5 千 赫兹)"
最大声压(一对,房间 里)	110dBA
功率(RMS) 230 瓦
"推荐的功放功率为 4 欧姆 (RMS)"	40 - 120 瓦
系统排列	双槽低音反射 - HiVe II 端 口系统
中-高频分音器频率 2.7	千赫兹
喇叭单体	2 x 4 英寸 RDT II 低、中 音喇叭 1 x MPD 高频传感器
外部尺寸(高 x 宽 x 深)	340 x 156.2 x 361毫米 13 3/8 x 6 1/8 x 14 13/16 英寸
产品重量 7.58 公斤 (16 磅 9 盎司)
颜色 绷面漆黑色,白色和灰色

猛牌公司保留更改规格的权利，恕不另行通知。
