用户手册 Gold 300 MONITOR AUDIO

使用SubConnect进行房间校正 121

AV系统推荐设置 121

推荐的立体声设置 121

EQ概况 122

红外遥控码 122

RS232 122

RS232接线配置 122

RS232通信建立参数 122

命令协议 122

命令列表 123

更新低音炮上的硬件 124

引导加载模式 124

自动更新 124

手动更新 125

恢复出厂设置 126

保修 126

用户信息 126

规格 127

介绍

Gold W12 低音炮不但可以产生更清晰的低音而且箱体却较以前更小。强大的长冲程12英寸低音喇叭增加了两个辅助低音辐射器，精确调谐，以协助主低音喇叭提供雷鸣般的低音线，直到20赫兹。低音喇叭组件采用非常强大的磁系统和巨大的音圈，提供家庭影院或音乐重现所需的巨大的功率和规模。

一个600瓦D类放大器（Hypex制造）与大电流开关电源完美匹配，以确保高声压级的连续传送，同时精确地再现峰值瞬变。一个强大的DSP被用来提供最佳的性能和过滤特性，同时运行独特的APC系统。APC（自动定位校正）系统由猛牌设计，以自动校正不同类型的房间。它使用麦克风和测试音调来计算房间模式，并自动校正频率响应，优化房间和位置。这保证了用户可以在不受定位限制的情况下享受低音炮。一个精密的32位微控制器，每秒监测几千次声级，确保低音扬声器提供最好的性能。

设置调整由安装在音箱顶板上的创新控制器提供，或者使用猛牌的专利“SubConnect”软件。这些设置为每个输入提供四个完全可配置的用户预置，包括用于“平面/音乐/电影”和效果均衡器设置的模式。可以通过调整每个预置的频率、斜率、修整和均衡器滤波器来实现微调。夜间模式根据听者希望的水平主动减少响亮部分的动态范围。

重要!

要让您的低音炮达到最好的效果并能够获得高级设置和固件更新，请从我们的网站下载SubConnect个人计算机应用程序。此下载内容中包含了详细说明哪些功能是可以通过SubConnect应用程序进行调节。

定位

Gold W12 应放置在最合适的位置, 最好不要直接放置在房间的角落, 因为这可能会导致过量的低音。最佳位置是沿前面墙壁左、右前置扬声器的中心。显然, 在所有情况下, 这并不总是可能的, 所以尽可能接近最优就好。一旦达到理想的位置, 请检查电缆是否足够长, 而不处于拉扯状态, 这是很重要的。直到您满意Gold W12的位置, 并且已经安装好脚垫后, 才可以将电源连接。

当Gold W12的电源开启时，千万不要插拔任何的输入连接。

一旦确定好位置，请您应该按照下面的指导原则安装脚垫/钉组件。一旦安装好脚垫，请连接信号电缆和电源线，并在主开关上打开电源。

适用于地毯的脚钉安装

脚钉组件包括钉子，用于铺地毯的地板，以及软聚合物垫（用于木地板或瓷砖地板）。

请确保地毯下没有隐藏的电线，或拖曳的导线都可能会被钉子破坏。

脚钉完全组装好，适用于铺地毯的地板。您所需要做的，就是将它安装到箱体上。您只需简单地将脚钉完全拧进箱体底部的4个螺纹即可。如果您的地毯有非常厚的绒毛，从脚钉上取下软聚合物垫，以确保钉子穿过地毯到地板上。小心地把你的音箱翻过来，将箱体置于所希望的位置，并检查其是否在所有侧面均为水平。如果它略有不平衡，拧下最低点的脚钉，并再次检查。继续此过程，直到箱体完全水平。使用脚上的螺母将其固定到位，并停止任何不必要的振动。

木/硬地板的脚钉固定

如果在实心地板上或不适合脚钉的地方，则可以使用没有带尖头的脚。用这种方式时，请小心地抓住脚钉花纹的部分并逆时针方向拧开。

您可能会发现, 先除去聚合物垫, 会更容易紧握脚钉。

在执行前面描述的调平操作之前，应更换该脚垫。

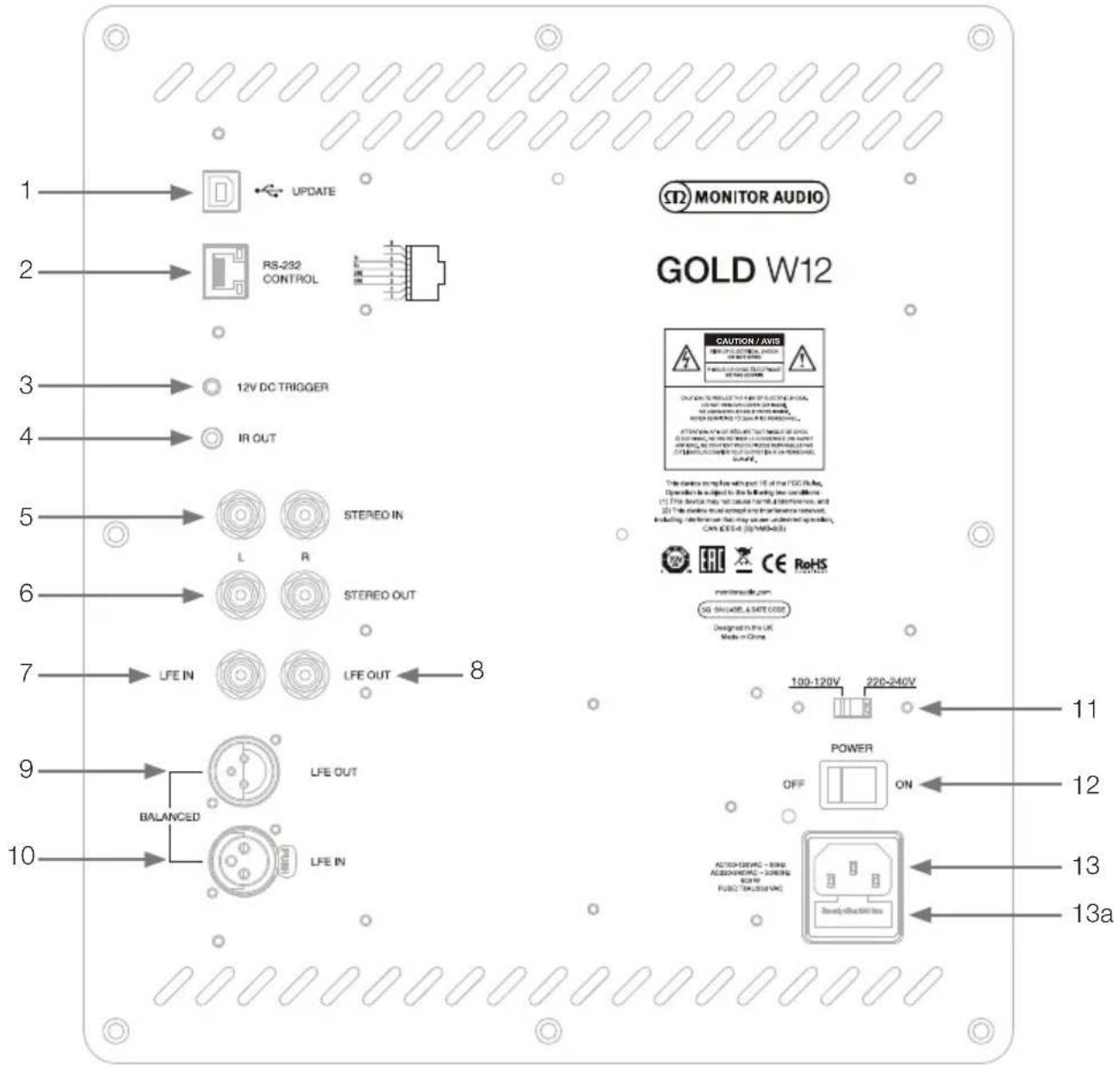

功放

USB接口用于与SubConnect应用一起，更新Gold W12的硬件及设定。USB电线并不包括在内，请使用适当的USB A到USB B的电线。

2. RS232 输入

通过常见的RJ45连接器来与家庭自动化系统一起使用。

3. 12伏触发输入\~中间Pin = +12伏直流

对于外部的电源控制，连接AV功放/接收器到Gold W12（提供导线），及不同预设的转换键，取决于它如何设置在SubConnect应用程序之间进行切换。默认设置是控制电源。此12伏信号来自源功放以及提供Gold W12信号来执行预定的操作。也就是说，要么将其用于打开，要么用于切换预设。当用来打开和关闭Gold W12时，它是电源控制的极有效的方法。当连接12伏触发时，自动关闭定时器和信号感应将无法运行。

4. 红外 (红外线) 输出

使用时，通过 Gold W12 来控制其它红外的设备。用一条连接线通过单声道3.5mm连接头把Gold W12和其它设备连接起来。使用另一台设备的遥控器通过Gold W12来控制它。这最适用于当放置低音炮与另一台设备在不同空间的时候。

5. 线路电平输入 (立体声左和右)

用于连接到一个双声道/立体声功放系统。应使用一对高质量信号线连接功放的前置输出。

注: 电缆长度不应超过10米，以避免干扰其它电器。

6. RCA 线路电平输出 (立体声左和右)

用于满足额外的低音炮或从以‘菊花链’的形式由Gold W12连接到一个电源功放。输出只是链接不提供任何形式的过滤或放大。连接的立体声系统必须有一个信号输入才可工作。

7. LFE 输入 (RCA 类型)

这种输入是用于连接Gold W12到AV 放大器/接收器的时候。当使用 LFE 输入，分音器功能在菜单/设置不使用。这是由于分音器功能由它所连接到的音源控制。LFE 和立体声输入之间的输入会自动切换。

8. LFE 输出/链接 (RCA类型)

用于满足通过 “菊花链” 连接额外增加的Gold W12（或者别的低音炮）。输出是只链接外连接，不提供任何形式的滤波。当有信号连接时，它们也可以在应用程序内被静音。

9. 平衡的LFE输出 (Male XLR类型)

用于连接到额外的低音炮或功放上的平衡输入的时候。使用电缆(超过10米，长达100米)长时间运行时这是连接的最好方法。通过模拟音频连接的连接，平衡连接提供了较好，几乎无噪声的连接方法。

10. 平衡的LFE输入 (Female XLR 类型)

用于连接到功放上的平衡输出时。使用电缆(超过10米，长达100米)长时间运行时这是连接的最好方法。通过模拟音频连接的连接，平衡连接提供了较好，几乎无噪声的连接方法。

11. 电压选择开关

工厂预设以适应本国的电压。

12. 请勿调整。

电源 ‘摇臂开关’ 提供整体电源关闭和开机/自动。在 “开/自动” 模式下，当检测到输入信号或遥控器上的控制拨/电源按钮被按下时，设备将启动。当信号被删除（信号源关闭）20分钟（默认设置）后，系统将关闭。或者，使用12伏触发器（见上文）通过打开或关闭信号源来控制电源。

13. IEC 电源连接器/保险丝位置

Gold W12由一个三脚电源输入插座连接到主电源供应。请只用产品中所提供的适当的IEC电源线。同时有安装一个外部电源保险丝。如果一个保险丝在操作过程中烧坏，我们提供一个备用保险丝在保险丝盒内可用于更换。如果您想更换烧坏的保险丝,请先除去IEC电源线，然后小心地从保险丝盒中撬出原来的保险丝。保险丝盒位于IEC电源输入插座下方(13a，相反)。如果保险丝再次烧坏，我们建议您从我们授权的售后服务代理处寻求帮助。切勿试图改装保险丝，因为这将造成功放系统的严重损坏。

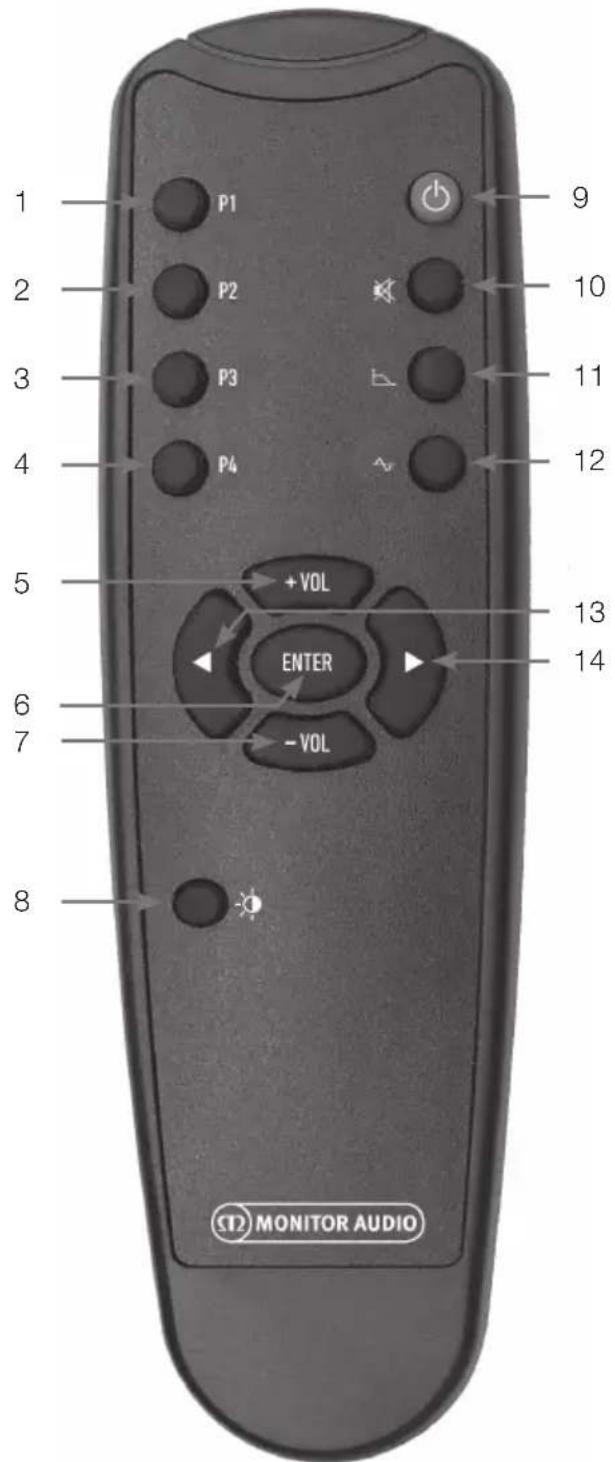

遥控器

1 P1 9 2 P2 10 3 P3 11 4 P4 12 5 + VOL 13 ENTER 14 6 7 -VOL 8 ST2 MONITOR AUDIO

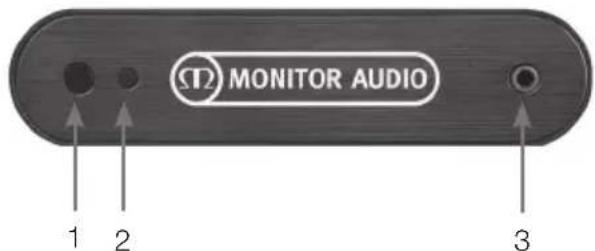

前面板

ST2 MONITOR AUDIO 1 2 3

1. 预设 1 选择预设 1。
2. 预设 2 选择预设 2。
3. 预设 3 选择预设 3。
4. 预设 4 选择预设 4。
5. • 音量 增加音量调节水平。
6. 输入 选择/确认命令。
7. -音量 减小音量调节水平。
8. LED 亮度 切换LED显示器开启或关闭。
9. 待机 将Gold W12 进入待机状态或从待机状态唤醒它。
10. 静音 将所有出自Gold W12的输出调至静音。
11. 分频点 在Gold W12上选择分音器控制。使用左右箭头调整分音器频率。从20赫兹起，到135赫兹，每次调节5赫兹。
12. 相位 选择Gold W12的相位控制。使用左右箭头调整相位。从0度到360度，每次调节15度。
13. 左箭头 调整所选控件。

14. 右箭头 调整所选控件。

15. Gold W12 红外接收机 用Gold W12的遥控器瞄准这里才能工作。

16. IR LED指示灯 当接收到红外信号时闪烁。

17. 房间EQ设置麦克风 在此处连接所提供的设置麦克风，并运行以下设置流程。

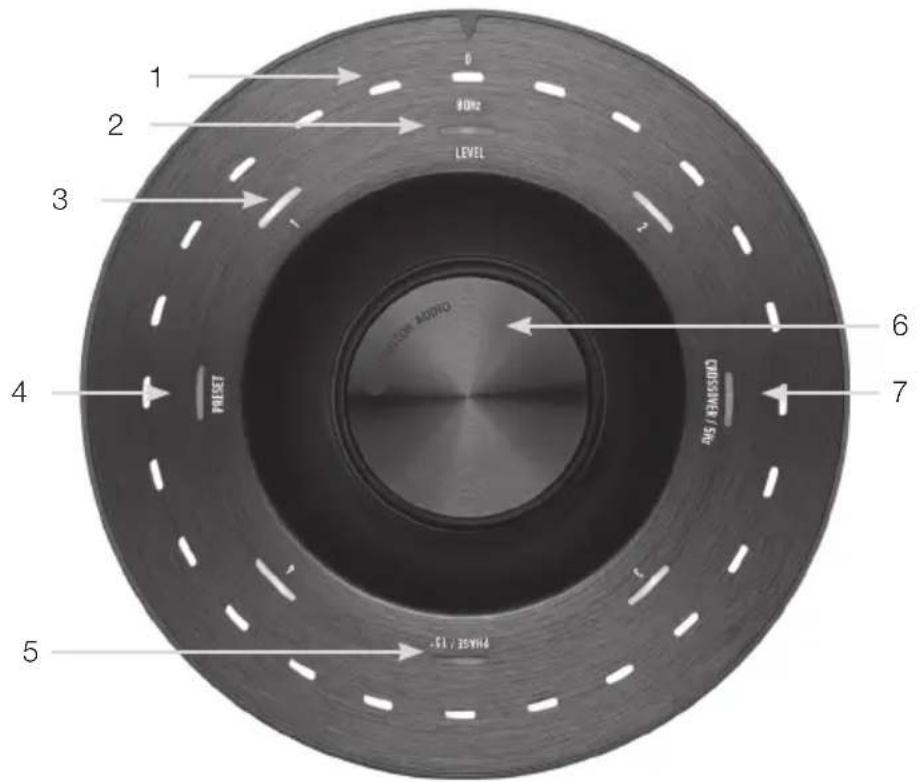

控制面板

1 2 3 4 Preset PHASE 15 LEVEL 6 7 PHASE 15

1. 主要LED指示灯

这些LED指示灯根据所调整的模式显示所选的级别和预设。默认情况下，显示音量调节水平。在正常操作中，音量调节水平将与LED（2）一起显示，并且预设LED 1-4（3）将亮起。

1. 调节水平指示器

当在旋转控制旋钮时, 调节级别是默认模式。可以调整 +/- 11 分贝, 不调整主音量控制。这必须由 SubConnect 应用程序设置。

1. 编号LED灯

这些是4个预设。只有选定的预设亮起，且预设在使用中会保持亮灯。

1. 预设选择

通过反复按下控制表盘使预设 LED亮灯，预设选择模式被激活。转动旋转按钮以选择所需的预置。调整预设时，该预设周围的7个LED灯将亮起。

1. 相位调整

反复按下旋转控制旋钮使相位LED亮灯。相位调整15度增量，主LED显示相位角度。

1. 控制旋钮

使用控制旋钮可以调整调节级别 (只需旋转旋钮), 或可以通过按下旋钮直到所需功能亮起以选择分频器选项、相位或预设。

1. 分频器调整

按下控制旋钮使分频器LED亮灯。在这里您可调整 LPF 分频器频率 (当使用立体声输入时)。从 20 赫兹到 135 赫兹，每次可调节 5 赫兹，预设为 80 赫兹。

Using the Gold W12

Gold W12的默认设置足以让您按预期的方式使用产品。然后您可以使用控制旋钮对基本设置进行调整和微调，或者通过SubConnect应用程序对更高级的设置进行调整。默认情况下，除了EQ配置文件外，所有预置都是相同的。

一旦确定好适当的位置，电缆已经铺好和连接（电源电缆最后），打开Gold W12，但暂不播放任何音乐或电影。在改变任何设置及在AV接收机上开始任何自动设置之前，应该先运行房间校正。

电源周期

当通过以下方法之一从待机状态唤醒时，所有LED都将亮起，然后按顺序逐渐消失，只留下音量调整和所选预设的LED保持亮灯。然后根据所选择的设置，它们将淡至10%的亮度或关闭。在SubConnect应用程序中，可以调整LED的淡入淡出设置。

唤醒

有许多不同的方法可以唤醒Gold W12:

遥控器：通过按下遥控器上的待机按钮，Gold W12将从待机状态中醒来。在这种模式下唤醒时，自动关机功能正常。然而，如果用遥控器关闭了Gold W12，那么它只会在下次使用时通过控制旋钮（见下文）或遥控器开启。自动信号检测将被禁用。

控制旋钮：当通过按下或旋转控制旋钮被唤醒，当有信号存在时，Gold W12将继续保持开启，或者直到达到定义的自动关闭时间（默认为20分钟）。

信号检测：这种方法是全自动的。当它收到任何输入信号时，Gold W12 会苏醒过来。然后，它将在指定的时间段后进入待机状态 (默认为20分钟)。

12伏触发器: 这是一种由 AV 接收机或功放控制的方法。一旦源功放打开, Gold W12 将被唤醒。同样, 当源功放被关闭, Gold W12 也将关闭。

RS232: 此控制方法由家庭自动化控制定义。您将找到关于这种控制方法和编程的进一步信息。

房间校正

Gold W12 有一个复杂的房间校正算法, 检测任何不需要的房间模式, 并把它们平铺, 以提供给最准确的低音响应可能。

注意：

To为了确保在房间校正扫描测试中不会中断，您必须断开RS232电缆（如果连接），直到房间校正完成为止。

为了实现房间均衡，只需将提供的麦克风连接到Gold W12前面的输入插座，并将麦克风放置在座位位置。为了得到最精确的响应，将麦克风指向天花板。默认状况下，Gold W12将进行两次扫描，但这可以在SubConnect应用程序中进行更改(Tools->Room Correction)。

注意：

在其他的设备上运行设置校准前，应该要在低音炮上先运行。

麦克风在第一个位置，倒计时按住控制旋钮，所有的外部（主要指示）LED灯会亮起，然后闪烁。当它闪烁时，您可以释放旋钮。第一次扫描后，会有大约20秒的暂停。此时，您可以移动到新的位置，或者在运行第二次扫描之前将其留在同一位置。此暂停可以通过再次按下控制旋钮来取消，下一次扫描将立即开始。

Gold W12 将通过播放一些测试音调在房间内进行校正。如果测试成功, LED 将亮起 “愉快的面孔”。如果它失败了, 那么它将是一个 “悲哀的面孔”。

To为了确保在房间校正扫描测试中不会中断，您必须断开RS232电缆（如果连接），直到房间校正完成为止。

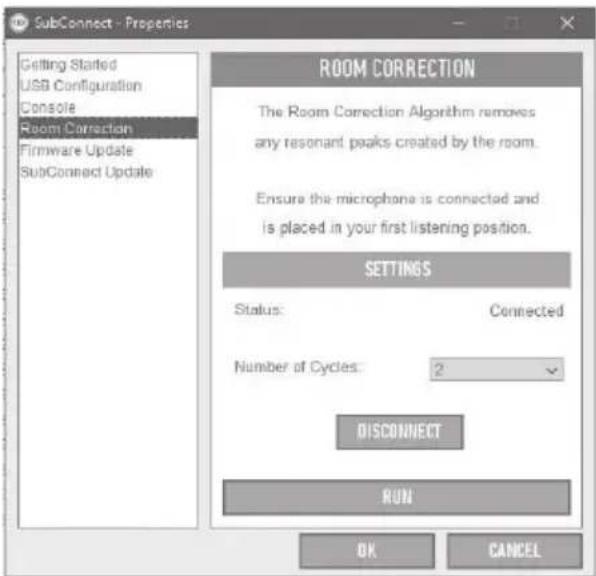

使用SubConnect进行房间校正

要在SubConnect应用程序上运行房间校正，请按照下面的步骤进行操作。有关安装应用程序的信息，请参阅下一页。

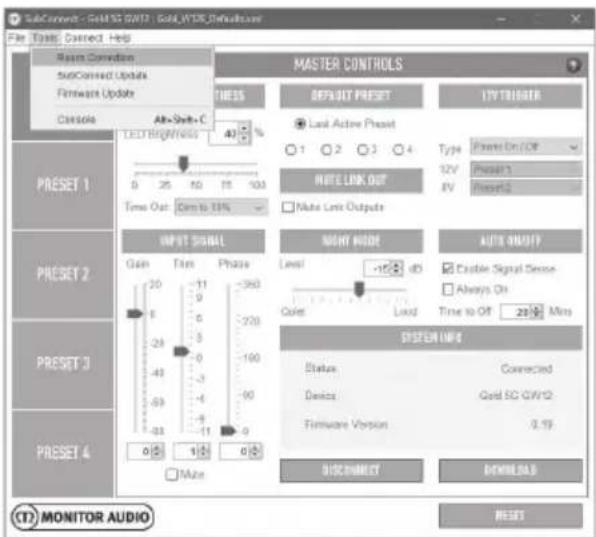

1. 打开Gold W12并通过USB线连接到个人电脑，打开个人电脑上的SubConnect应用程序，然后单击Tools > Room Correction

SubConnect - Gold 5G GW12 - Gold_W3E_DefaultLevel File Type: Connected Help Main Corrected SubCorrect Update Firmware Update Cassola Alt+Shift+C LED Beginnless 40 % Time Out: Dim to 10% Master CONTROLS TRESS DEFAULT PRESET LTRIGGER Last Active Preset Type: Frame On Off 12V Preset 1 8V Preset 2 NOTE LOCK OUT Noise Limit Outputs INPUT SIGNAL Gain Temp Phase -20 -11 -960 0 5 720 -23 3 100 -40 -4 90 -53 -9 0 -33 -11 0 0 1 0 Maze NIGHT MODE Level: -15 dB Auto Modify Disable Signal Sense Always On Quid: Load Time to Off 20 Min SYSTEM LINK Status: Connected Device: Gold 5G GW12 Firmware Version: 0.19 DISCONNECT DOWNLOAD (1) MONITOR AUDIO RESET

1. 选择要循环扫描的遍数（默认值为2），然后单击运行按钮。扫描按钮一旦按下，扫描就会开始。扫描之间会有大约20秒的停顿。

当在AV系统中使用Gold W12时，建议使用预设2（电影）或4（冲击）作为起始点。如果您愿意的话，您可以稍微调整一下，让它在您的房间里发出您想要的音效。有关调整建议请参照EQ设置。当使用LFE输入时，分频器调整特性将不起作用。

注意：

如果用控制旋钮进行了任何的调整，只有当低音炮自动关闭，或者用遥控器使其待机时，调整才会被记住。如果功放上的电源开关关闭，或者低音炮处于无电状态，该调整将不会被记住。

推荐的立体声设置

当在立体声系统中使用Gold W12时，建议使用预设1（音乐）或3（平坦）作为起始点。如果您愿意的话，您可以稍微调整一下，让它在您的房间里发出您想要的音效。一旦选择了预设，调整分频器频率，使其与您的主扬声器完美融合。这可能需要一些调整和演奏各种熟悉的音乐来让它听起来更完美。

注意：

如果由控制旋钮进行了任何的调整，只有当低音炮自动关闭，或者用遥控器使其待机时，调整才会被记住。如果功放上的电源开关关闭，或者低音炮处于无电状态，调整将不会被记住。

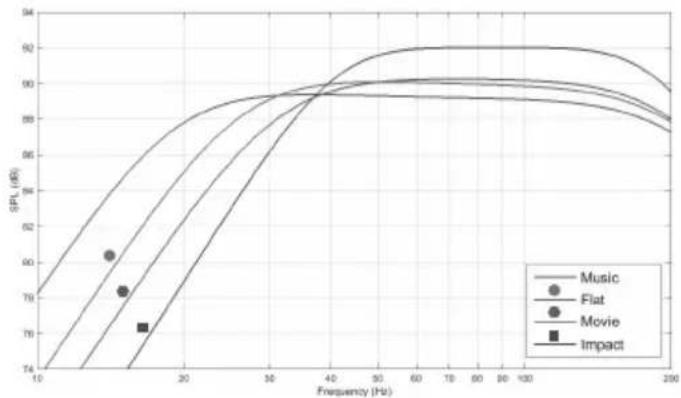

EQ概况

冲击：使用低音喇叭最大的自然效率的爆炸冲击。

平坦：这是一个平坦的扩展响应和最小使用DSP增强之间的最佳听音位置。一个很好的起点来创建您自己的自定义EQ配置。

电影：同样平缓的反应，具有良好的灵敏度，但稍微多一点延伸，创造一个良好的电影的爆炸和大气瞬间的平衡。

音乐：最大低频扩展，以找出每个乐器的基本频率。

红外遥控码

Gold W12具有用于通用遥控器都具备的遥控命令，以及未在所提供的遥控器上找到的附加命令。命令遵循标准NEC协议。

RS232

Gold W12可以通过功放板上的RS232端口来控制。可以通过向RS232连接器发送一串字符来控制Gold W12。

RS232接线配置

RS232通信插座采用标准的RJ45连接器。在功放面板上的布线如下所示。

设备地址：7D28

预设_4 B8

电源 48

切换_源 00

开启 D1

音量_选择 28

关闭 F1

低通滤波器_选择 A8

静音 78

相位_选择 58

音量+ A0

显示 30

音量- 08

编码器 D0

预设 1 28

预设 选择 B8

预设 2 58

右键 E0

预设_3 88

左_键 C0

播放_暂停 D8

房间EQ_开启 D3

切换_夜间模式 A8

房间EQ_关闭 F3

夜间模式_开启 D2

显示_开启 D4

夜间模式_关闭 F2

显示_关闭 F4

RS232通信建立参数

波特率：57600

数据大小：8

奇偶校验：无

停止位数：1

握手/流量控制：无

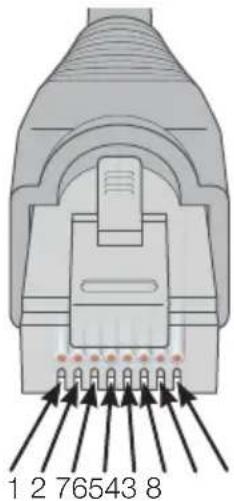

1 2 76543 8

1. Not Used

2. Not Used

3. Ground

4. Ground

5. Rx

6. Tx

7. Not used

8. Not Used

命令协议

发送给Gold W12的每个命令串必须遵循相同的结构协议。这些命令在对面的命令列表中详细说明。要使用RS232命令控制Gold W12，必须通过RS232终端发送特定的字符串（形成命令字符串）。每个命令字符串都应该由如下终止：

(ASCII回车字符，13位十进制)

(ASCII换行字符，10位十进制)

这些通常在RS232终端设置中可以找到。Gold W12使用由SET命令更改的更新信息或由GET命令请求的信息来回复有效命令。如果Gold W12收到无效的命令，它将回答ERROR

注意：在待机期间，除了SET_O以外的任何SET命令都被视为无效。

命令列表

下面的 “GET” 命令用于从Gold W12 请求信息:

命令描述从Gold W12的回复
GET_O	请求Gold W12的电源状态(活跃/待机)	POWER_ON:X
		X是1(活跃)或者0(待机)
GET_P请求目前相位设置		PHASE:X
		X在0-345之间"
GET_M请求目前静音状态		MUTE_ON:X
		X是1(静音)或者0(非静音)
GET_L请求目前外部链接静音状态		MUTE_LINK_OUT_ON:X
		X是1(外部链接静音)或者0(外部链接非静音)
GET_S请求目前设置		"PRESET:X
		X在1-4之间
GET_D请求目前显示状态		DISPLAY_ON:X
		X是1(显示开启)或者0(显示关闭)
GET_T请求目前音虽微调级别		TRIM_LEVEL:X
		X在-11-11之间
GET_R请求房间EQ状态		ROOM_EQ:X
		X是1(开启房间EQ)或者0(关闭房间EQ)
GET_N请求夜间模式状态		NIGHT_MODE:X
		X是1(开启夜间模式)或者0(关闭夜间模式)

下面的 “SET” 命令用于控制Gold W12的操作。

命令描述从 Gold W12 的回复
SET_O:1 开机 POWER_ON:1
SET_O:0 待机 POWER_ON:0
SET_P:X	选择相位设置X 在 0 - 345 之间	"PHASE:X
		X 在 0 - 345 之间*
SET_M:1 输出静音 MUTE_ON:1
SET_M:0 输出非静音	MUTE_ON:0
SET_L:1 外部链接输出静音	MUTE_LINK_OUT_ON:1
SET_L:0	外部链接输出非静音	MUTE_LINK_OUT_ON:0
SET_S:X	选择预设X 在 1 - 4 之间	"PRESET:X
		X 在 1 - 4 之间*
SET_D:1	开启显示	DISPLAY_ON:1
SET_D:0	关闭显示	DISPLAY_ON:0
SET_T:X	设置音量微调级别X 在 -11 - 11 之间	"TRIM_LEVEL:X
		X 在 -11 - 11 之间"
SET_R:1	开启房间 EQ	ROOM_EQ:1
SET_R:0	关闭房间 EQ	ROOM_EQ:0
SET_N:1	开启夜间模式	NIGHT_MODE:1
SET_N:0	关闭夜间模式	NIGHT_MODE:0

更新低音炮上的硬件

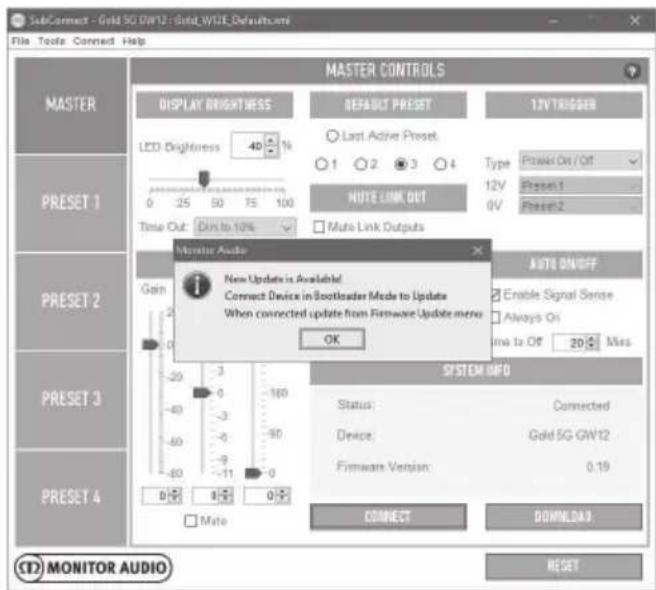

一旦SubConnect应用程序加载并建立了与低音炮的连接，无论是通过自动检测还是通过手动按下CONNECT，它总是会检查固件更新。如果找到一个，您会看到下面的图像。

要使得Gold W12到加载引导模式，您必须首先用主开关将低音炮关闭。当它关闭时，按住控制盘，同时将低音炮重新打开。

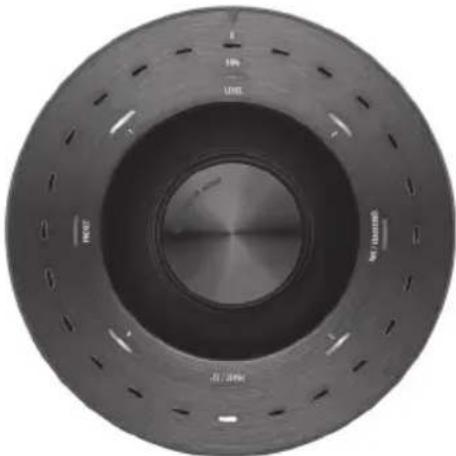

内部的蓝色和青色LED将亮起，外部白色LED将会依次闪烁，然后在“相位”处停止（根据下面的插图）。那么现在则是引导加载模式。

现在点击应用程序上的OK。“状态”将显示它断开。单击Connect，然后重新连接时，弹出显示有可用的更新将再次出现。进行自动更新。

自动更新

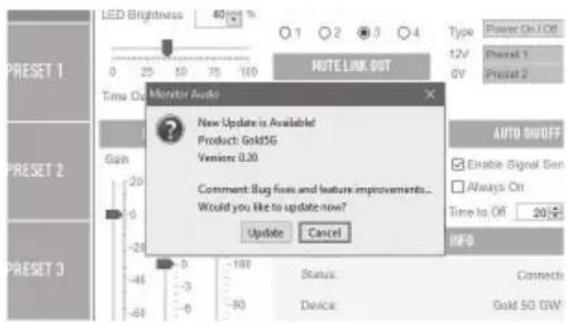

1. 要执行更新，请单击OK。然后，您会看到另一个弹出式显示产品、版本号和简短的更改摘要。

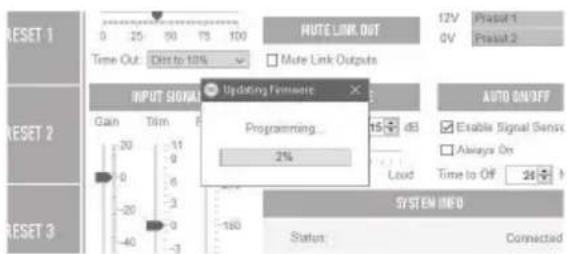

1. 单击 “更新”，然后会看到进度条，显示更新的状态。

RESET 1 Time Out: Dst to 10% Mute Link Outputs AUTO LINK OUT 12V Presat 1 6V Presat 2 INPUT SIGNAL Gain Trim F 20 11 0 9 -20 -3 -40 -5 180 2% Programming... 15 d3 Load Time to Off 26 AUTO ON/OFF Enable Signal Sens Always On SYSTEM INFO Status Connected

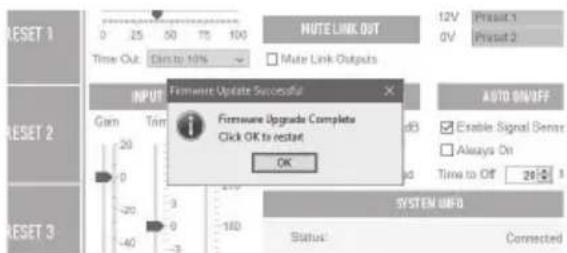

1. 当它完成后，您将得到确认，低音炮将重新启动（当您点击OK）。如果有信号进入低音炮，它会自动启动。如果没有信号，则需要通过施加信号或通过按压或转动控制旋钮来唤醒低音炮。

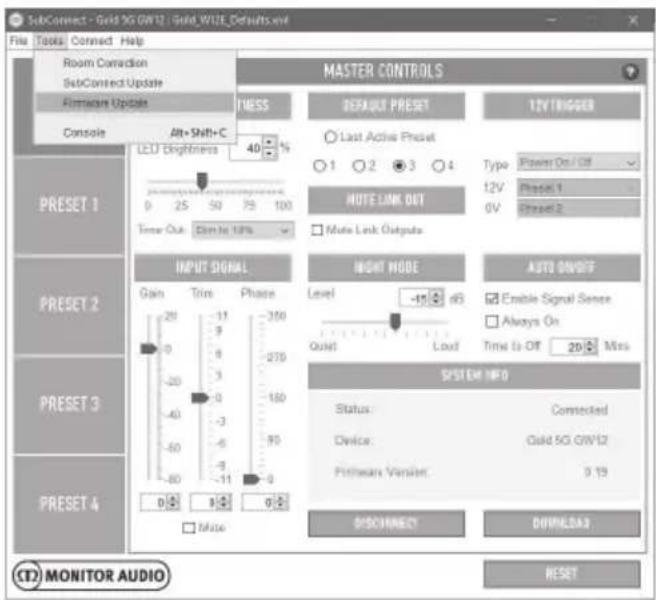

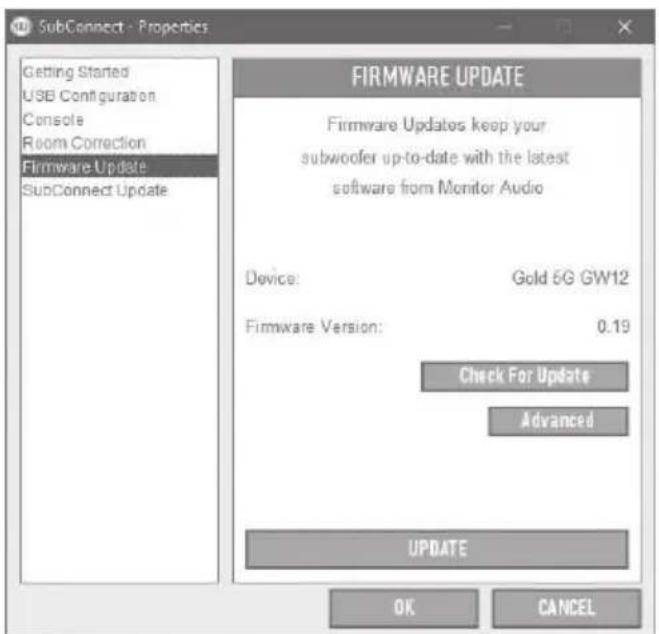

如果自动更新不起作用，或者您希望手动检查更新，那么打开应用程序，打开并连接Gold W12，单击Tools>Firmware Update。

SubConnect - Gold 5G GW12 / Gold_WUE_Defaults.wt File Tools Connect Help Room Correction SubContact Update Aircraft Update Console Alt+Shift+C LED Brightness 40 % Alt 0 25 50 75 100 Time Out: 50 ns 10% Master Controls NESS DEFAULT PRESET 12V TRIGGER Last Active Preset Type Power On/Off 12V Preset 1 0V Preset 2 NOTE LINK OUT Mute Link Outputs PRESET 1 PRESET 2 PRESET 3 PRESET 4 INPUT SIGNAL Gain Phase Gain -20 11 -300 9 8 -270 3 160 -20 0 90 -40 -3 -60 -1 -80 -0 -80 -11 0.2 1.2 0.2 Mute MONT MODE AUTO ON/OFF Level -15 dB Quiet Load AUTO ON/OFF Enable Signal Sense Always On Time to Off 20 Miss SYSTEM INFO Status Connected Device Gold 5G GW12 Functional Version 0.19 DISCONNECT DOWNLOADS RESET © MONITOR AUDIO

1. 单击 “Check For Update”。如果Gold W12是最新的，您会被告知。同样，如果有一个更新可用，您也将被告知。

1. 如果还没有，您会收到一个提示，把Gold W12设置到引导加载模式。有关如何做到这一点的信息，请参阅引导加载模式部分。按照以下步骤，当您重新建立到Gold W12的连接时，再次单击Tools>Firmware Update，您将看到一个新的提示。点击更新。

1. 当它完成后，您将收到确认，低音炮将重新启动（当您点击OK）。如果有信号进入低音炮，它会自动启动。如果没有信号，则需要唤醒低音炮。

有时可能需要进行恢复出厂设置。如果需要这样做，可以通过以下方式完成。

1. 输入Bootloader，参考引导加载模式部分。
2. 当在引导加载模式下，LED如下图所示，长按控制旋钮。

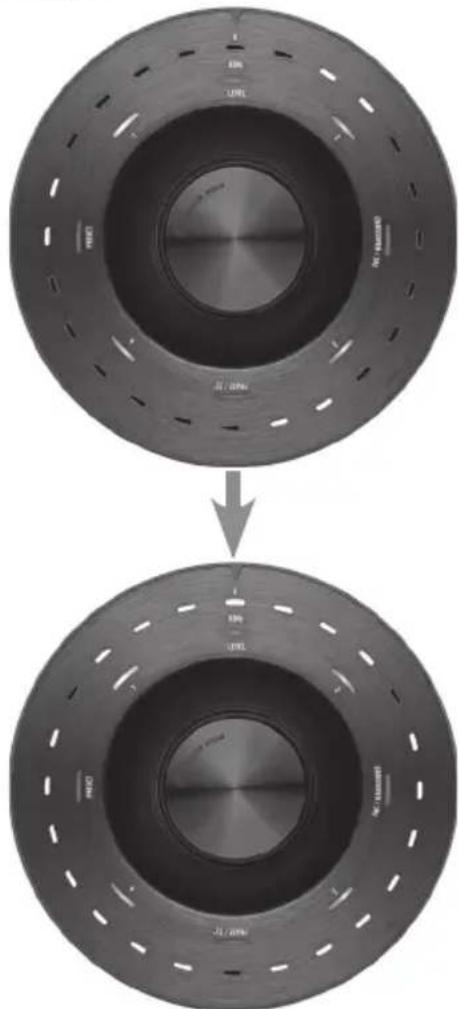

1. 当您按住控制旋钮时，LED会从下面的图案开始倒计时，然后闪烁两次。当闪光时，可以松开控制旋钮。

1. 恢复出厂设置之后，Gold W12将进入待机模式。

保修

本产品的工艺和性能均由制造商对制造缺陷保修，但前提是该产品是由授权的猛牌零售商根据消费者销售协议所提供的。在保修期间，请参阅我们网站上的产品页面: monitoraudio.com 查询您购买的产品。

当购买猛牌产品, 请保留您的购买收据, 因为这是确保您得到保修的依据。

用户信息

产品详细信息

产品编号:

购买日期:

经销商详细信息

经销商名称:

地址:

邮编:

电子邮件地址:

规格

型号 Gold W12 低音炮
系统版式	长冲程12英寸扬声器“中凹”C-CAM鼓纸。双200毫米ABR(低音辅助辐射器)25毫米的M.D.F内部隔板以及密封功放舱
频率下限	-3分贝@25赫兹/-10分贝@20赫兹(开放式空间)音乐预设:-3分贝@19赫兹/-10分贝@16赫兹(在房间里)限制于低频率保护过滤器(-3分贝@12赫兹)
频率上限-3分贝@150赫兹
扬声器配置1x12英寸	C-CAM®低音炮扬声器附有三重悬浮以及3英寸长冲程音圈
扬声器振动幅度19毫米峰-峰值。总位移量1.6公升
功放输出功率(瓦)600瓦
功放级别D类功放大电流开关电源(SMPSU)
DSP	50兆赫兹DSP核心每个样品搭配1024个指示,138分贝的动态范围及56位双精度处理器,由40兆赫兹的MCU动态更新。
数字转换24位/至48千赫兹ADCs&DACs植入ADAU1701 DSP核心
LED UI 控制板	可调节亮度0%-100%,可配置自动关闭功能。快速访问菜单项:微调及静音,LPF,相位,预设选择
全局设置(通过SubConnect)	亮度显示(0-100%),暗淡(至10%或关),默认设置,静音链接输出,12伏触发器任务(电源开/关或预设选择),输入的增益(主-80至+20分贝,微调-11至+11分贝,静音),相位(0-360,每刻度15度),夜间模式的阈值(0至-36分贝),自动开/关(启用信号检测,始终开,关机时间5-240分钟)
用户预设(通过SubConnect)	4个完全可配置的用户预设包括,预设名称,LPF频率(每刻度5赫兹从20-135赫兹),LPF波度顺序(-12或-24分贝/八音度),输入(立体声,LFE或两者),调整偏移量(-6至+6分贝),EQ模式(冲击,音乐,电影或默认),用户EQ(除了EQ模式还有6个可调滤波器),房间EQ(开/关),夜间模式(开/关)
用户均衡(通过SubConnect)	6个完全可控EQ滤波器及4个默认滤波器,每个预设含增益偏移量,默认设置:平坦/音乐/电影/冲击
空间纠正EQ	6个系统控制参数EQ过滤器集合使用先进的检测算法。可以从控制面板或SubConnect的最多6个麦克风位置(默认2)启动测量。
夜间模式夜间模式,每个预设可指定(开或关)含全局阈值(0至-36分贝)。采用动态范围减少,降低大声节水平。
相位控制0-360度,15度的增量与纯倒置180度。
低通滤波器第二或第四个指示(12或24分贝/八音度),从35赫兹至135赫兹每刻度5赫兹渐增。
自动感应输入级别要求在非平稳或平稳的输入下线路电平>1mV。自动待机功能,渐增5分钟可调节5-240分钟。
数字音量控制	-11分贝至+11分贝,渐增1分贝,通过控制板。-80分贝至+20分贝,渐增1分贝,通过SubConnect应用程序。
红外遥控器代码 提供红外遥控。用红色LED显示面向红外接收器
SubConnect(计算机运用)	Windows (7以上)(32/64位) 可用的兼容设置在猛牌的网站及电子手册均有。允许用户控制先进的低音炮安装程序功能。在不连接到低音炮的情况下可以设置并保存
音频输入/输出	LFE平衡输入(XLR)-非平衡输入RCA立体声,非平衡输入(RCA)LFE平衡输出(XLR)立体声,非平衡输出(链接)
连接	12伏触发输入(3.5毫米的单音插座,6伏起点),可分配给开/关或预设的变化。3.5毫米麦克风输入端口(提供麦克风), RJ45 连接器支持RS232(EIA/TIA-561,Tx Pin 6,Rx Pin 5,Gnd Pin 4),红外中继器-输出(3.5毫米的单音插座)USB-B类,连接至SubConnect计算机应用程序及软件更新
电气安全认证 CE/CB/TUV/Fcc/CCC/ErP(节能兼容)
输入电源电压 100-120伏~60赫兹/220-240伏~50/60赫兹(手动选择)
功率消耗 最大600瓦,待机状态<0.5瓦(ErP兼容)
保险丝类型 20毫米 T8AL 250伏
重量(不含包材)	26.98公斤59磅8.3盎士
外尺寸(包含功放,扬声器及端子(长x宽x高))	413 x 410 x 433.5毫米 16^1/4 × 16^1/8 × 17^1/16 英寸
外尺寸(包含功放,扬声器,端子及脚锥(长x宽x高))	445 x 410 x 433.5毫米 17^1/2 × 16^1/8 × 17^1/16 英寸
颜色 钢琴黑刚,钢琴黑檀,哑白色,深棕色胡桃木

猛牌保留权利改变规格，恕不另行通知。
