ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Gold 300 MONITOR AUDIO

Пайдаланушы нускаулығы

Мазмуны

Kipicne 162

Орналастыру 163

Кілем төселген едендерге арналған тиекті табанды бекіту 163

Ағаштан жасалған/қатты едендерге арналған тиекті табанды бекіту 163

Зорайткыш 164

Қашықтан басқару пульті 166

Алдыңғы панель 166

Баскару панелі 167

Gold W12 сабвуферін пайдалану 168

Куат циклі 168

Ояту 168

Бөлме акустикасын сандық түзету 168

Бөлме акустикасын сандық түзету үшін SubConnect қолданбасын пайдалану____169

AV жүйелері үшін ұсынылатын параметрлер____169

Стерео үшін ұсынылатын параметрлер_169

EQ профильдері 170

Инфрақызыл қашықтан басқару кодтары____170

RS232 170

RS232 сымдар конфигурациясы____170

RS232 байланысын орнату параметрлері_170

Sub қолданбасындағы микробағдарламаны жаңарту____172

Зауыттық қалпына келтіру____174

Кепілдік 174

Пайдаланушы туралы акпарат____174

Техникалық сипаттамалар 175

Kipicne

Gold W12 сабвуфері шағын корпусан бұрыңғыға қарағанда анығырақ бас дыбысын шығара алады. 12 дюймдік драйвердің куатты үзын берілісі негізгі драйверге 20 Гц шамасына дейінгі басс желілерін шығаруға көмектесуге бағытталған екі қосымша бас радиатормен жабдықталған. Басс драйверінің жинағында үй кинотеатры тәріздес дыбысты немесе музыканы ойнату үшін қажетті куат және көлем беретін үлкен куатты магнитті жүйе мен көлемді дыбыс катушкасы пайдаланылады.

600 Вт D класты зорайтқыш (Нурех компаниясының өнімі) шекті өтпелі кезенді накты қалпына келтіру кезінде жоғары дыбыс қысымының үздіксіз жеткізілуін қамтамасыз ету үшін жоғары ток қуатымен сәйкес келеді. APC жүйесін пайдаланған кезде ең жақсы өнімділік пен сүзгі сипаттамаларына қол жеткізу үшін куатты DSP параметрі қолданылды. APC (Орналастыруды автоматты түзету) жүйесі әртүрлі бөлмелер үшін автоматты түрде түзету мақсатында Monitor Audio тарапынан жасалған. Ол қолайсыз бөлме режимдерін есептеу және жилік жауабын бөлме мен орынға оңтайландыру арқылы автоматты түзету үшін микрофон мен сынақ үн сигналдарын қолданады. Бүл пайдаланушыға сабвуферді орналастыру шектеулерінсіз пайдалану мүмкіндігін береді. Дыбыс деңгейлерін секундына мыңдаған рет бақылайтын күрделі 32 биттік микроконтроллер сабвуфер ең жақсы өнімділікті қамтамасыз ететіндігіне кепілдік береді.

Параметрлерді реттеу корпусың жоғарғы панелінде орнатылған инновациялық контроллер немесе Monitor Audio компаниясының өнімі "SubConnect" бағдарламалық жасақтамасы арқылы қамтамасыз етіледі. Параметрлер әр кіріс үшін төрт толықтай конфигурацияланатын пайдаланушының алдын-ала орнатылатын параметрлерін, соның ішінде Flat (Біркелкі) / Music (Музыка) / Movie (Фильм) және әсер эквалайзерін қамтамасыз етеді. Дәл реттеуді әр алдын ала орнатылатын параметр үшін жилікті, баптауды және эквалайзер сүзгілерін реттеу арқылы жасауға болады. Түнгі режим қатты шулы бөлімдердің динамикалық ауқымын тыңдаушының қалаған деңгейіне дейін төмендетеді.

Маңызды!

Сабвуфердің барлық мүмкіндіктерін қолдану үшін және оған арналған кеңейтілген параметрлер мен микробағдарлама жаңартуларын алу үшін, біздің веб-сайтымыздан SubConnect ДК қолданбасын жүктеп алыңыз. Осы жүктеп алынатын жинақта SubConnect қолданбасы арқылы реттеуге болатын функцияларға арналған толық нұсқаулар қамтылған.

Орналастыру

Gold W12 сабвуферін ең қолайлы орында орналастыру керек, тікелей бөлме бұрышында болмағаны жөн, өйткені бүл артық бас даңғырлауын тудыруы мүмкін. Оңтайлы орын алдыңғы сол немесе оң жақ динамиктердің ортасындағы алдыңғы қабырға арасы болып табылады. Әлбетте, бүл барлық жағдайларда мүмкін бола бермейді, сондықтан оңтайлы орынға мүмкіндігінше жақын орнату ұсынылады. Қажетті күйге қол жеткізгеннен кейін кабельдер керіліссіз қолайлы жету үшін жеткілікті ұзын екенін тексеру маңызды. Орны қанағаттандырғанша және табандары сәйкес келгенше Gold W12 сабвуферін желіден ажыратылған күйінде қалдырыңыз.

Gold W12 сабвуфері қосулы қүйде ешкашан кіріс қосылымдарды жалғамаңыз немесе ажыратпаңыз.

Орнына түрганнан кейін табандар/тиектер жинақтарын төмендегі нұсқаулыққа сай бекітуіңіз қажет. Табандарын бекіткеннен кейін, сигналдық кабель(дер) мен желілік кабельді жалғап, негізгі қосқышта қосыңыз.

Кілем төселген едендерге арналған тиекті табанды бекіту

Тиекті табан жинағына кілем төселген едендерде пайдалану үшін арналған тиек, жұмсақ полимерлі төсеніш кіреді (ағаш және кафельді едендерде пайдалануға арналған).

Кілемнің астында тығылған сымдардың немесе тиектермен зақымдалуы мүмкін салбырып түрған желілік сымдардың жоқ екендігіне көз жеткізіңіз.

Табан кілем төселген едендерде пайдалану үшін толық жинақталған күйінде жеткізіледі. Бар болғаны оны тек корпусқа орнату қажет. Бүл корпустың астындағы 4 ирек оймалы тесіkke табанды толығымен бекіту арқылы орындалады. Егер кілемнің түгі өте жұқа болса, тиектің тікелей кілем арқылы еденге өтуін қамтамасыз ету үшін жұмсақ полимерлі төсенішті табаннан алып тастаңыз. Корпусты ақырын тік бағытта бұрыңыз. Корпусты қажетті орынға орналастырыңыз және барлық жақтары тегіс екенін тексеріңіз. Сәл кіссық болса, табанды ең төменгі деңгейде бұрап алыңыз және қайта тексеріңіз. Бүл процесті корпус толығымен теңескенше жалғастырыңыз. Орнында бекіту және қандай да бір қажетсіз дірілді токтату үшін табанға құлыптау гайкасын пайдаланыңыз.

Ағаштан жасалған/қатты едендерге арналған тиекті табанды бекіту

Қатты немесе тиектер қолайсыз едендерде пайдалану үшін, табанды тиекті салмай пайдалануға болады. Табанды осы жолмен пайдалану үшін тиектің төселетін бөлігін мұқият ұстап тұрып, тиекті толығымен босату үшін сағат тілі бағытына қарсы бұраңыз.

Тиекті устау ўшін алдымен полимерлі төсенішті алу оңайырақ болуы мүмкін.

Төсенішті бұрын сипатталған теңестіру әрекетін орындамас бұрын ауыстыру қажет.

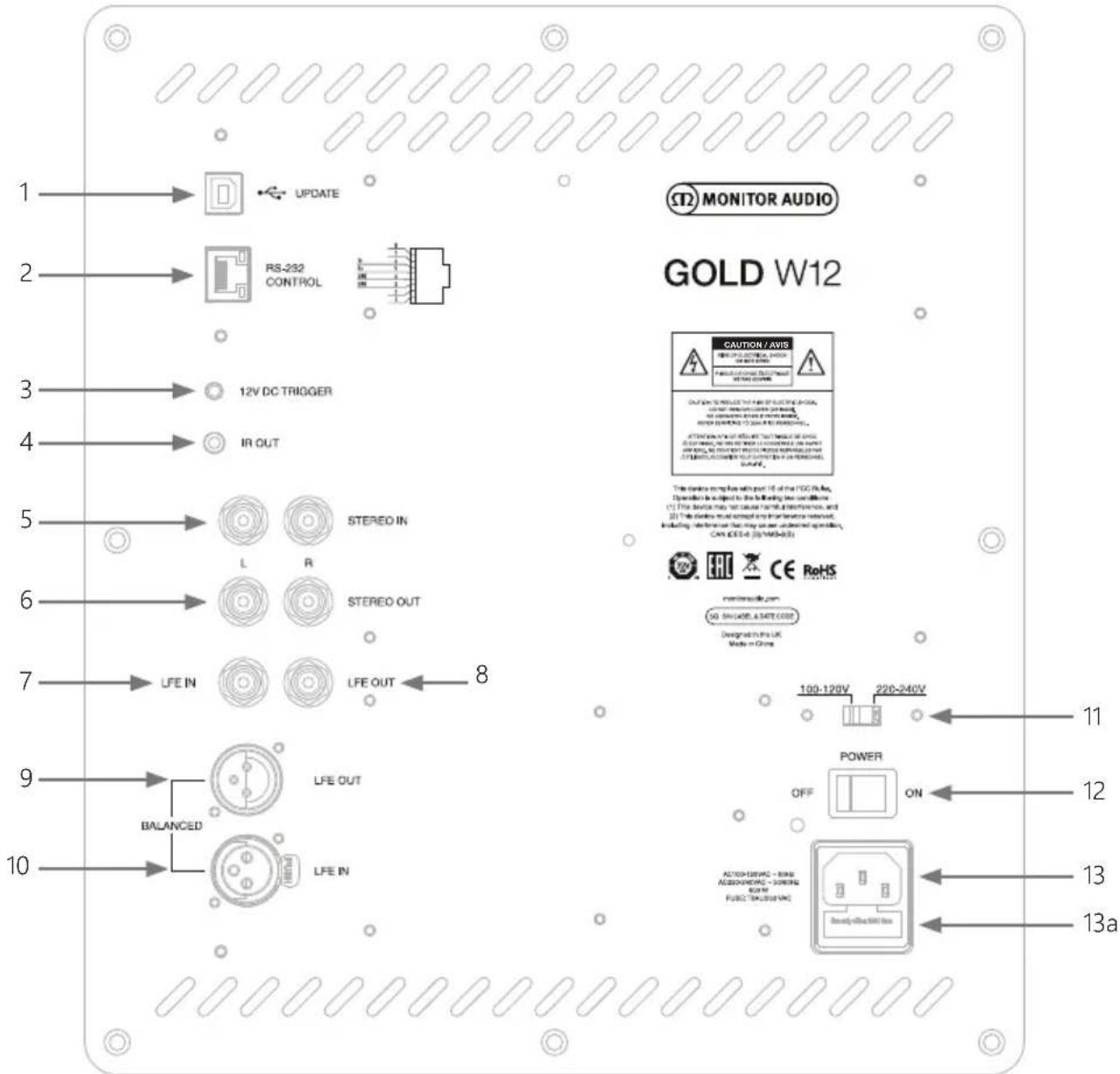

Зорайткыш

MONITOR AUDIO GOLD W12 1 → UPDATE 2 → RS-232 CONTROL 3 → 12V DC TRIGGER 4 → IR OUT 5 → STEREO IN 6 → LFE IN 7 → LFE OUT ← 8 9 → BALANCED 10 → LFE IN CAUTION / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS Caution / AVIS

1. USB коскышы

Бүл Gold W12 сабвуферінің микробағдарламасы мен параметрлерін SubConnect қолданбасымен бірге жаңарту үшін қамтамасыз етілген. USB кабелі қосылмаған, тиісті USB А кабелін USB В кабеліне пайдаланыңыз.

2. RS232 kipici

RJ45 коскышы арқылы түрмыстық автоматты жүйелермен пайдалануға арналған.

AV зорайтқышынан/қабылдағышынан Gold W12 (қорғасын қамтамасыз етілген) сабвуферіне дейін сыртқы куатты басқару үшін және SubConnect қолданбасы арқылы орнату әдісіне байланысты әртүрлі алдына ала орнатылған параметрлер арасында ауысу үшін арналған. Әдепкі параметр куатты басқарады. Бүл 12 В сигнал негізгі зорайтқыштан шығады және Gold W12 сабвуферін алдын ала анықтау әрекетін орындауға арналған сигналмен қамтамасыз етеді: куатты қосу/өшіру немесе алдын ала орнатылған параметрлерді ауыстыру үшін. Gold W12 сабвуферін қосу және өшіру үшін пайдаланған кезде, тригер куатты басқарудың куатты өте тиімді түрде үнемдейтін әдісі болып табылады. 12 В тригер қосылған кезде автоматты өшіру таймері мен сигналы жұмыс істемейді.

1. ИК (инфрақызыл) шығысы

Gold W12 сабвуфері арқылы басқа ИҚ құрылғыларын басқарған кезде пайдалану үшін арналған. Gold W12 сабвуферін моно 3,5 мм ұяшықты қосқышын пайдаланатын екінші құрылғыға жалғаңыз және екінші құрылғыны қашықтан басқару пультімен Gold W12 сабвуфері арқылы басқарыңыз. Бүл құрылғы тікелей көрінбегенде немесе басқа бөлмеде болған кезде ыңғайлы болады.

1. Желі деңгейінің кірістері (сол және оң жақ стерео)

2 арналы/ стерео зорайтқыш жүйесіне қосу үшін арналған. Жалғау зорайтқыштың, шығу алдындағы бөлімінен келетін жоғары сапалы сигналдық кабельдерінің, жұбы арқылы қамтамасыз етілуі тиіс.

ЕСКЕРТПЕ: Баска электр құрылғылардан кедергілерді болдырмау үшін, кабель ұзындыктары 10 метрден аспауы керек.

1. RCA желі деңгейінің шығыстары (сол және он жақ стерео)

Косымша сабвуферлерге куат беру немесе "тізбек" туріндегі қосылым арқылы Gold W12 сабвуферіндегі куат зорайтқыштарына қосу үшін пайдаланылады. Шығыстар тек қосылымдарды өшіреді және сүзгілеу немесе зораюдың кез келген пішінін қамтамасыз етпейді. Байланыскан шығыстардың жұмыс істеуі үшін стерео шығысында сигнал болуы қажет. Сонымен қатар қосылған сигнал болған кезде қолданбадан олардың, дыбысын өшіруге болады.

Бул кірісті Gold W12 сабвуферін AV зорайткішына/қабылдағышына жалғау үшін пайдалану керек. LFE кірісін пайдаланған кезде, мәзір/реттеудегі қиылысу функциясы пайдаланылмайды. Буган себеп - қиылысу функциясының жалғанған көз арқылы басқарылуы. LFE және стерео кірісі арасындағы кіріс автоматты түрде әдепкі бойынша ауысады, бірақ қолданбада тек LFE, тек стерео немесе екеуін тандай алады.

1. LFE шығысы/ Байланыс (RCA түрі)

"Тізбек" түріндегі қосылым арқылы қосымша Gold W12 (немесе басқа сабвуфер) сабвуферіне куат беру үшін пайдаланылады. Шығыс тек қосылымды өшіреді және сүзгілеу кез келген пішінін қамтамасыз етпейді. Сонымен қатар қосылған сигнал болған кезде қолданбадан олардың дыбысын өшіруге болады.

1. Тенгерілген LFE шығысы (Кіріс XLR түрі)

Косымша сабвуфер немесе зорайтқыштағы теңгерілген кіріске қосу кезінде пайдаланылады. Бүл кабельдерді (10 м -100 м) ұзак ұакыт пайдаланған кезде қосылымның ең жақсы әдісі болып табылады. Теңгерілген қосылым балама аудио түріндегі қосқыштар үшін әлдеқайда жақсы, қосылымның шу жок түрін қамтамасыз етеді.

1. Теңгерілген LFE кірісі (Шығыс XLR түрі)

Зорайтқыштағы теңгерілген шығыска қосу кезінде пайдаланылады. Бүл кабельдерді (10 м -100 м) ұзақ уақыт пайдаланған кезде қосылымның ең жақсы әдісі болып табылады. Теңгерілген қосылым балама аудио түріндегі қосқыштар үшін әлдекайда жақсы, қосылымның, шу жок түрін қамтамасыз етеді.

1. Кернеуді тандау қосқышы

Шығарушы елдің кернеуіне сәйкес келетін зауыттық алдын ала орнатылған мән. Бүл мән реттелмеуі тиіс.

1. Желілік куат қосқышы

Жалпы куатты өшіру және қосу/ авто режимін қамтамасыз ететін желілік "ауыстырмалы қосқыш". Қосу/авто режимінде кіріс сигнал сезілген кезде немесе қашықтан басқару пультіндегі басқару дискісі/ куат түймешігі басылған кезде құрылғы іске қосылады. Ол сигнал жойылған (бастапқы көз өшірілген) соң 20 минуттан (әдепкі параметр) кейін өшеді. Балама ретінде, 12 В триггер көмегімен (жоғарғы жақты қараңыз) бастапқы көзді қосу немесе өшіру арқылы куатты басқаруға арналған.

1. IEC желілік куат қосқышының/сақтандырғыштың орны

Gold W12 сабвуфері желілік куат көзіне қосуға арналған үш істікті желілік кіріс ұяшығымен қамтамасыз етілген. ТЕК өніммен бірге қамтамасыз етілген ІЕС желілік сымын пайдаланыңыз. Сондай-ақ сыртқы желілік сақтандырғыш орнатылады. Егер жұмыс кезінде сақтандырғыш күйіп кетсе, ауыстыру үшін сақтандырғыш ұстағышының ішінде қосалқы сақтандырғыш қамтамасыз етілген. Егер сақтандырғышты ауыстырғыңыз келсе, мұны ІЕС желілік сымын алу және ІЕС желілік кіріс ұяшығының (13а, керісінше) астындағы ұстағыштан бастанқы сақтандырғышты жайлап алу арқылы істеуге болады. Егер сақтандырғыш қайтадан күйіп кетсе, өкілетті сервис агентінен көмек алу ұсынылады. Сақтандырғышты қайтадан пайдалануға әрекет ЖАСАМАНЫЗ, өйткені бүл зорайтқыш блогының ауыр зақымдалуына әкелуі мүмкін.

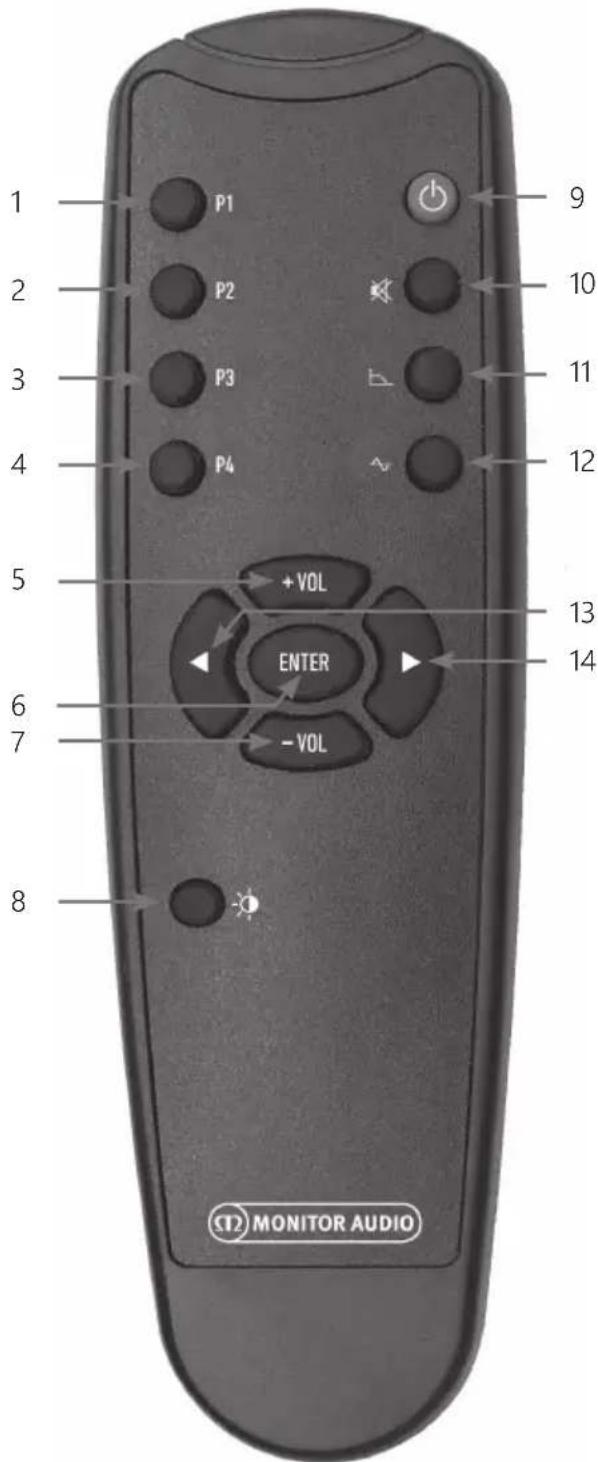

Қашықтан басқару пульті

1 P1 2 P2 3 P3 4 P4 5 + VOL ENTER 6 7 -VOL 8 9 10 11 12 13 14 ST2 MONITOR AUDIO

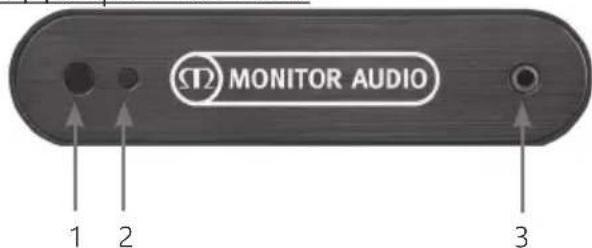

Алдыңғы панель

ST2 MONITOR AUDIO 1 2 3

1. 1-алдын ала орнатылған параметр 1-алдын ала орнатылған параметрді таңдайды.

2. 2-алдын ала орнатылған параметр 2-алдын ала орнатылған параметрді таңдайды.

3. 3-алдын ала орнатылған параметр 3-алдын ала орнатылған параметрді таңдайды.

4. 4-алдын ала орнатылған параметр 4-алдын ала орнатылған параметрді таңдайды.

5. • Vol Дыбысты баптау деңгейін артырады.

6. Enter Пәрменді таңдайды/ растайды.

7. • Vol Дыбысты баптау деңгейін азайтады.

8. ЖШД ашыктығы ЖШД дисплейін қосады немесе өшіреді.

9. Куту режимі Gold W12 сабвуферін куту режиміне ауыстырады немесе куту режимінен шығарады.

10. Дыбысты өшіру Gold W12 сабвуферінен шығатын барлық дыбысты өшіреді.

11. Киылысу нуктесі Gold W12 сабвуферінде киылысуды баскару функциясын тандайды. Киылысу жилігін реттеу үшін сол және оң жақ көрсеткілерді пайдаланыңыз. Бүл 20 - 135 Гц аралығындағы 5 Гц қадамдарда орнатылады.

12. Фаза Gold W12 сабвуферінің фазасын басқару функциясын таңдайды. Фазаны реттеу үшін сол және оң жак көрсеткілерді пайдаланыңыз. Бүл 0 - 360 градус аралығындағы 15 градустық аралықта орнатылады.

13. Сол жақ көрсеткі Тандалған басқару функциясын реттейді.

14. Он жак көрсеткі Тандалған басқару функциясын реттейді.

15. Gold W12 IR қабылдағышы Жұмыс жасауы үшін Gold W12 қашықтан басқару пультін бағыттаңыз.

16. ИК ЖШД индикаторы ИК сигналы алынған кезде жанады.

17. Бөлменің EQ реттеуші микрофоны Камтамасыз етілген реттеуші микрофонды осы орынға жалғаңыз және төменде сипатталған реттеу процедурасын орынданыз.

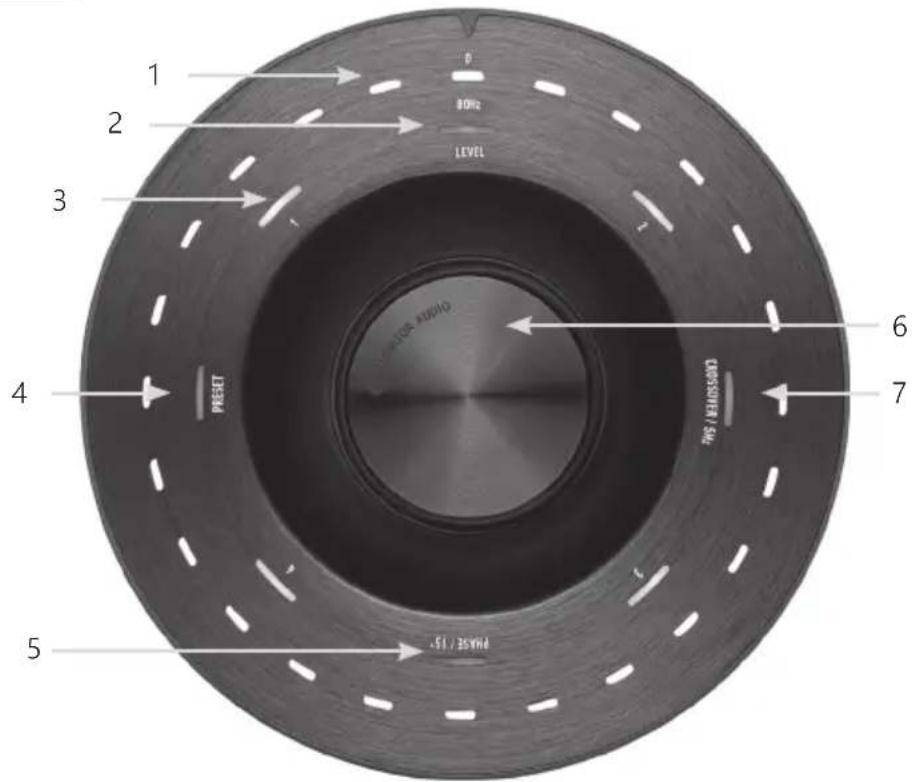

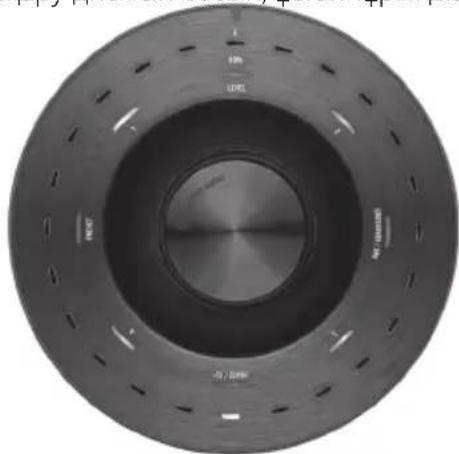

Баскару панелі

1 2 3 4 5 6 7 LEVEL RIGHT TOP TOPS TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / 15° TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOPS / TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TOO TROE TROE TROE TROE TROE TROE TROE TROE TROE TROE TROE

1. Негізгі көрсеткіштің ЖШД-ы

Бул ЖШД-ы реттелетін режимге байланысты таңдалған деңгейлер мен алдын ала орнатылған параметрлерді көрсетеді. Бул әдепкі бойынша дыбысты баптау деңгейін көрсетеді. Калыпты жұмыс кезінде, дыбысты баптау деңгейі Level (Дыбыс деңгейі) ЖШД (2) көрсеткішімен көрсетіледі және ЖШД 1-4 нөмірленген алдын ала орнатылған параметрі (3) жанады.

1. Баптау деңгейінің көрсеткіші

Басқару дискісін бұрған кезде, баптау деңгейі әдепкі режимде болады. Бұны +/- 11 дБ шамасына баптауға болады және ол негізгі дыбыс деңгейін басқару тетігін реттемейді. Бұны SubConnect қолданбасы арқылы орнату қажет.

1. Нөмірленген ЖШД-ы

Бул 4 алдын ала орнатылған параметр. Тек таңдалған ала орнатылған параметр жанады және ала орнатылған параметр пайдаланылғанша жанып тұрады.

1. Алдын ала орнатылған параметрді тандау.

Preset (Алдын ала орнатылған параметр) ЖШД параметрін жандыру үшін, басқару дискісін қайта-қайта төмен басу арқылы алдын ала орнатылған параметрді тандау режимі белсендіріледі. Қажетті алдын ала орнатылған параметрді тандау үшін дискіні бұраңыз. Алдын ала орнатылған параметрлерді реттеген кезде, сол алдын ала орнатылған параметр айналасындағы 7 көрсеткіштің ЖШД-ы жанады.

1. Фазаны реттеу.

Phase (Фаза) ЖШД жандыру үшін баскару дискісін қайта-қайта төмен қарай басыңыз. Фаза опциясы фаза бұрышын көрсету үшін жанып түрған негізгі ЖШД-мен бірге 15 градустық аралықта реттеледі.

1. Баскару дискісі

Бул опцияны баптау деңгейін (дискіні бұру) реттеу немесе қажетті мүмкіндік жанғанша дискіні басу арқылы қиылысуды таңдау, фаза немесе алдын ала орнатылған параметрлер опцияларынан таңдау үшін қолданыңыз.

1. Киылысуды реттеу

Crossover (Киылысу) ЖШД жандыру үшін басқару дискісін төмен қарай басыңыз. Бүл жерде LPF қиылысу жилігі реттеледі (стерео кірістерін пайдаланған кезде). Бүл 20 - 135 Гц аралығындағы 5 Гц қадамдарда реттеледі және 80 Гц шамасына алдына ала орнатылады.

Gold W12 сабвуферін пайдалану

Gold W12 сабвуферінің әдепкі параметрлері өнімді сәйкескінше пайдалану үшін жеткілікті болып табылады. Содан кейін, оларды SubConnect қолданбасы арқылы негізгі параметрлерге арналған басқару дискісін немесе кеңейтілген параметрлерді пайдаланып теңшеуге және реттеуге болады. EQ профильдерін қоспағанда әдепкі бойынша барлық алдын ала орнатылған параметрлер бірдей болады.

Орнына түрғаннан кейін және кабельдер жүргізіліп, жалғаннан кейін (желі кабелі соңғы болып), Gold W12 сабвуферін қосыңыз, бірақ музыка не фильмдерді ойнатпаңыз. Параметрлерді өзгертпес бұрын және AV қабылдағышында кез келген параметрді автоматты түрде орнатуды бастамас бұрын бөлме акустикасын сандық түзетуді орындау қажет.

Куат циклі

Төмендегі әдістердің бірі арқылы күту режимінен шыкқан кезде, барлық ЖШД-ы жоғарғы жақта жанады, содан кейін тек дыбысты баптау деңгейін аяқтайтын ретпен өшеді және таңдалған алдын ала орнатылған параметр немірінің ЖШД жанады. Бүл таңдалған параметрлерге байланысты 10% сөнеді немесе өшеді. Сөну параметрлерін SubConnect қолданбасында реттеуге болады.

Ояту

Gold W12 сабвуферінің жұмыс істеуінің бірнеше жолы бар.

Қашықтан басқару пульті: Қашықтан басқару пультінде күту режимі түймешігін басу арқылы Gold W12 сабвуфері күту режимінен шығады. Осы режимде іске қосылған кезде, автоматты өшу функциясы қалыпты түрде жұмыс істейді. Алайда, Gold W12 сабвуферін қашықтан басқару пульті арқылы өшірген кезде, ол басқару дискісі (төменdegіні қараңыз) немесе қашықтан басқару пульті арқылы тек келесі рет пайдаланғанда қосылады. Сигналды автоматты сезу функциясы өшіріледі.

Басқару дискісі: Басқару дискісін басу немесе бұрау арқылы іске қосылған кезде, Gold W12 сабвуфері сигнал бар болғанша немесе анықталған автоматты өшу уақытына жеткенше (әдепкі бойынша 20 минут) қосулы күйде қалады

Сигналды сезу: Бүл әдіс толығымен автоматтандырылған. Gold W12 сабвуфері кез келген кірісінде сигнал қабылдаған кезде қосылады. Содан кейін ол белгілі бір уақыт (әдепкі бойынша 20 минут) өткен соң күту режиміне өтеді.

12V Trigger (12 В триггер): Бул AV қабылдағышы немесе зорайтқышы арқылы басқару әдісі болып табылады. Жалпы зорайтқыш қосулы болған кезде Gold W12 сабвуфері де қосылады. Сонымен қатар жалпы зорайтқыш өшірулі болған кезде Gold W12 сабвуфері де өшіріледі.

RS232: Баскарудың бүл әдісі тұрмыстық автоматика баскару тетігі арқылы анықталады. Баскарудың осы әдісі және бағдарламалау туралы қосымша мәліметтер табуға болады.

Gold W12 сабвуфері кажетсіз бөлме режимдерін анықтайтын және дәл бас жауабын беру үшін оларды тұрақтандыратын күрделі бөлмені теңестіру алгоритмінен тұрады.

ECKEPTNE

Бөлме акустикасын сандык түзету сынактарында үзілістердің жоқтығына көз жеткізу үшін, RS232 кабелін (жалғанған болса) бөлме акустикасын сандык түзету аяқталғанша ажырата тұруыңыз керек.

Бөлменің EQ қосқышын қолдану үшін, қамтамасыз етілген микрофонды Gold W12 сабвуферінің алдыңғы жағындағы кіріс ұяшыкқа қосыңыз және микрофонды орнатылған қүйінде орналастырыңыз. Дәл жауап алу үшін, микрофонды төбеге қарай бағыттаңыз. Gold W12 сабвуфері әдепкі бойынша 2 рет бұрылған соң іске қосылады, бірақ бұны Tools (Құралдар) > Room Correction (Бөлмені түзету) тармағындағы SubConnect қолданбасында

ECKEPTNE

Бул сабвуферде кез келген баска жабдыкта калибрлеуді орнатудан бұрын орындалуы қажет.

өзгертуге болады.

Бірінші куйде түрған микрофоннан басқару дискісі кері санай бастаған кезде оны басып устап тұрыңыз, сол кезде оны барлық сыртқы (негізгі көрсеткіш) ЖШД жанып, содан кейін жыпылықтайды. Ол жыпылықтаған кезде дискіні босатуыңызға болады. Бірінші рет бұрғаннан кейін, шамамен 20 секунд кідіріс болады. Осы уақыт ішінде жаңа орынға жылжытуыңызға немесе екінші рет бұрылу орындалғанша оны бір орында қалдыруға болады. Бүл кідірісті басқару дискісін қайта басу арқылы тоқтатуға болады және келесі бұрылу дереу орындалады.

Содан кейін Gold W12 сабвуфері бірқатар сынақ дыбыстарын ойната отырып, бөлме акустикасын сандық түзету арқылы іске қосылады. Егер сынақ сәтті өтсе, ЖШД экранында "қуанышты түр" конфигурациясы жанады. Егер сынақ сәтсіз өтсе, "мұнды түр" конфигурациясы жанады.

Сәтті сынақ Сәтсіз сынақ

Бұрылу микрофон қосылмай орындалса, БАРЛЫҚ ЖШД-ын жандыратын қате туралы код көрсетіледі. Осы қате күйді қалпына келтіру үшін дискіні бұрыңыз.

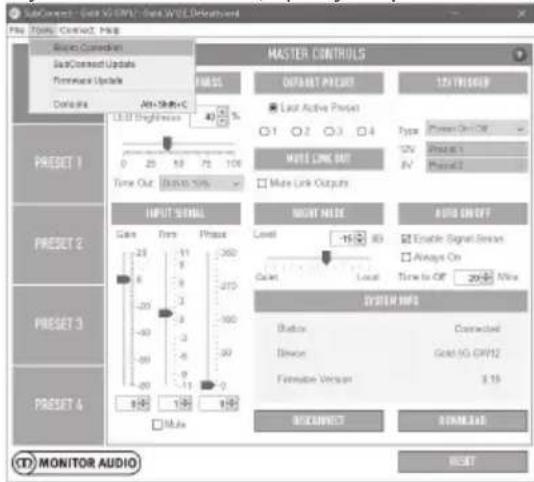

Бөлме акустикасын сандык түзету үшін SubConnect қолданбасын пайдалану

Бөлме акустикасын сандык түзетуді SubConnect қолданбасында іске қосу үшін, төмендегі қадамдарды орынданыз. Қолданбаны орнату туралы акпаратты келесі беттен қараңыз.

1. Gold W12 сабвуферін қосып, USB кабелі арқылы компьютерге жалғаныз да, компьютерде SubConnect қолданбасын ашып, Tools (Құралдар) > Room Correction (Бөлме акустикасын сандық түзету) тармағын басыңыз

SubConnect - Gain SG ORF12 - Gain WVE Deformation File Edit View Help Auto Control SubConnect Updates Feminizer Update Controls Alt+Shift+C 100% Time Out Duration Time Master Controls MAIN DEFAULT INSERT LAST VIEWED Last Active Project Type: Press On Off 12V Power 1 Power 2 Multi Line Out Multi Link Outputs Preset 1 Preset 2 Preset 3 Preset 4 INPUT SIGNAL Gain Force Phase -25 -11 -9 -8 -7 -6 -5 -4 -3 -2 -1 -0 0 0 0 0 -20 -30 -40 -50 -60 -70 -80 -90 -100 -110 -120 -130 -140 -150 -160 -170 -180 -190 -200 -210 -220 -230 -240 -250 -260 -270 -280 -290 -300 -310 -320 -330 -340 -350 -360 -370 -380 -390 -400 -410 -420 -430 -440 -450 -460 -470 -480 -490 -500 -510 -520 -530 -540 -550 -560 -570 -580 -590 -600 -610 -620 -630 -640 -650 -660 -670 -680 -690 -700 -710 -720 -730 -740 -750 -760 -770 -780 -790 -800 -810 -820 -830 -840 -850 -860 -870 -880 -890 -900 -910 -920 -930 -940 -950 -960 -970 -980 -990 -1000

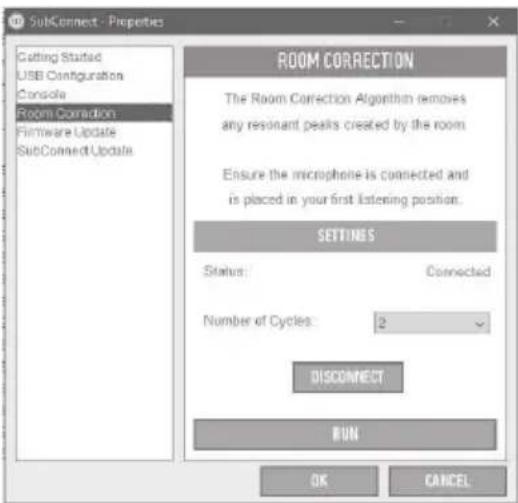

1. Іске қосу қажет циклдер санын таңданыз (әдепкі саны - 2), содан кейін RUN (ICKE ҚОСУ) түймешігін басыңыз. Бұрылулар RUN (ICKE ҚОСУ) түймешігі басылған кезде басталады. Бұрылулардың арасында шамамен 20

AV жүйелері үшін ұсынылатын параметрлер

Gold W12 сабвуферін AV жүйесінде пайдаланған кезде, бастапқы нүктелері ретінде 2-ші (Movies (Фильмдер)) немесе 4-ші (Impact (Әсер)) алдын ала орнатылған параметрлерді пайдалану ұсынылады. Содан кейін оның бөлмеде дыбысты қалағаныңызша шығарғаны қажет болса, оларды ақырын теңшеуге болады. LFE кірісін пайдаланған кезде, қиылысуды реттеу функциясы жұмыс

ECKEPTNE

Қандай да бір реттеулер басқару дискісі арқылы жасалатын болса, олар сабвуфер автоматты түрде өшіруге қалдырылған болса немесе қашықтан басқару пульті арқылы күту режиміне қойылса ғана есінде сақталатын болады. Зорайтқыштағы желілік қосқыш өшірулі болса немесе куат сабвуферден алынған болса, онда ол параметрлерді есінде сақтай алмайды.

істемейді.

Стерео үшін ұсынылатын параметрлер

Gold W12 сабвуферін стерео жүйесінде пайдаланған кезде, бастапқы нуктелері ретінде 1-ші (Music (Музыка)) немесе 3-ші (Flat (Біркелкі)) алдын ала орнатылған параметрлерді пайдалану ұсынылады. Содан кейін оның, бөлмеде дыбысты қалағаныңызша шығарғаны қажет болса, оларды ақырын теңшеуге болады. Алдын ала орнатылған параметр таңдалған соң, қиылысу жиілігін негізгі динамиктерде үйлесімді араласатындай етіп

ECKEPTNE

Қандай да бір реттеулер басқару дискісі арқылы жасалатын болса, олар сабвуфер автоматты түрде өшіруге қалдырылған болса немесе қашықтан басқару пульті арқылы күту режиміне қойылса ғана есінде сақталатын болады. Зорайтқыштағы желілік қосқыш өшірулі болса немесе куат сабвуферден алынған болса, онда ол параметрлерді есінде сақтай алмайды.

реттеңіз. Дыбыстың, мінсіз естілуі үшін, бірқатар реттеу әрекеттерін орындап, әйгілі музыканың алуан түрлі бөліктерін ойнату қажет болуы мүмкін.

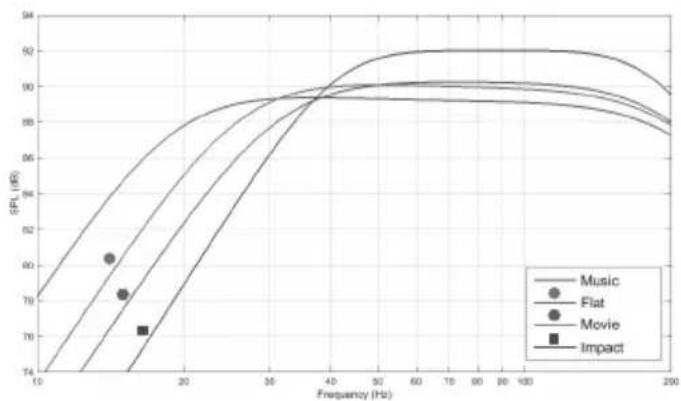

EQ профильдері

Impact (Эсер): Драйверлердің жарылу әсеріне максимальды табиғи тиімділігін пайдаланады.

Flat (Біркелкі): Бул біркелкі кеңейтілген жилік сипаттамасы мен DSP жақсарту функциясын минималды пайдалану арасындағы ыңғайлы есту аймағы болып табылады. Өз жеке пайдаланушы EQ профильдерін жасау үшін жақсы бастау алатын нукте.

Movie (Фильм): Сезімталдығы жоғары бірдей біркелкі сипаттама, бірақ, кеңейтімі жақсы фильмнің жарылу және ғажайып сәттерінің арасында теңгерімді жасау үшін біршама көбірек.

Music (Музыка): Әрбір музыкалық аспаптың негізгі жиіліктерін көрсетуге арналған максималдыі төменгі жиілік кеңейтімі.

Инфракызыл қашықтан басқару кодтары

Gold W12 сабвуферінде әмbebап қашықтан басқару элементтерімен, сондай-ақ бірге берілген қашықтан басқару құралында жоқ қосымша пәрмендермен бірге пайдалануға арналған жасырын қашықтан басқару пәрмендері бар. Пәрмендер стандартты NEC протоколына сәйкес келеді.

Курылғы мекенжайы: PHASE_SELECT D8 7D28 DISPLAY 30

POWER 48		ENCODER	D0
ON D1		PRESET_SELECT	B8
OFF F1		RIGHT_BUTTON E0
MUTE 78		LEFT_BUTTON	C0
VOL_UP A0		PLAY_PAUSE	D8
VOL_DOWN 08		TOGGLE_NIGHTMODE	A8
PRESET_1 28		NIGHTMODE_ON	D2
PRESET_2 58		NIGHTMODE_OFF	F2
PRESET_3 88		ROOMEQ_ON	D3
PRESET_4 B8		ROOMEQ_OFF F3
TOGGLE_SOURCE 00		DISPLAY_ON	D4
VOLUME_SELECT 28		DISPLAY_OFF	F4
LPF_SELECT A8

RS232

Gold W12 сабвуферін зорайтқыш панеліндегі RS232 порты арқылы басқаруға болады. Gold W12 сабвуферін RS232 қосқышына таңбалар қатарын жіберу арқылы басқаруға болады.

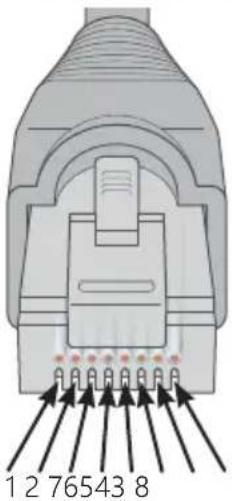

RS232 сымдар конфигурациясы

RS232 байланыс уясында стандартты RJ45 қосқышы пайдаланылады. Ол төмендегі зорайтқыш панелінде көрсетілгендей жалғануы тиіс.

1 2 76543 8

1. Пайдаланылмайды
2. Пайдаланылмайды
3. Жерге түйыктау
4. Жерге түйыктау
5. Rx
6. Tx
7. Пайдаланылмайды
8. Пайдаланылмайды

RS232 байланысын орнату параметрлері

Деректерді жіберу жылдамдығы: 57600

Деректер көлемі: 8

Жуптык: Жок

Токтату биттері: 1

Байланысты растау/ ағынды басқару: Жоқ

Пэрмен протоколы

Gold W12 сабвуферіне жіберілген пәрмендердің әр жолағы сол құрылымдық протоколдармен бірдей болуы тиіс. Бүл пәрмендер керісінше Command List (Пәрмендер тізімінде) егжей-тегжейлі сипатталған. Gold W12 сабвуферін RS232 пәрмендері арқылы басқару үшін таңбалардың, нақты жолақтары (пәрмен жолағын құрай отырып) RS232 клеммасы арқылы жіберілуі тиіс. Әр пәрмен жолағы келесі екеуі арқылы жойылуы қажет:

(ASCII carriage тасымалының, оралу танбасы, 13 ондык)

(ASCII желі берілісі таңбасы, 10 ондык)

Булар RS232 клемма параметрлерінде табылған. Gold W12 сабвуфері жарамды пәрменге SET пәрмені арқылы өзгертілген жаңартылған акпаратпен немесе GET пәрмені арқылы сұралған акпаратпен жауап береді. Erep Gold W12 сабвуфері жарамсыз пәрмен кабылдаса,

ERRORхабарымен жауап береді

Ескертпе: куту режимі кезінде SET_O пәрменінен баска кез келген SET пәрмені жарамсыз болып табылады.

Пәрмен тізімі

Келесі GET пәрмендері Gold W12 сабвуферінен ақпарат сұрау үшін пайдаланылады:

Пәрмен Сипаттама Gold W12 сабвуферінен жауап
GET_O	Gold W12 сабвуферінің (Белсенді/Куту режимі) куат күйін сурайды	POWER_ON:X
		Мұнда: X - 1 (Белсенді) немесе 0 (Куту режимі)
GET_P	Ағымдағы Phase (Фаза) параметрін сурайды	PHASE:X
		Мұнда: X 0 - 345 аукымында
GET_M	Ағымдағы дыбысты өшіру күйін сурайды	MUTE_ON:X
		Мұнда: X - 1 (Өшірілген) немесе 0 (Қосылған)
GET_L	Ағымдағы байланыс шығысының дыбысын өшіру күйін сурайды	MUTE_LINK_OUT_ON:X
		Мұнда: X - 1 (Байланыс шығысының дыбысы өшірілген) немесе 0 (Байланыс шығысының дыбысы қосылған)
GET_S	Ағымдағы алдын ала орнатылған параметрді сурайды	PRESET:X
		Мұнда: X - 1 ☐ 4 аукымында
GET_D	Ағымдағы дисплей күйін сурайды	DISPLAY_ON:X
		Мұнда: X не 1 (Дисплей қосулы) немесе 0 (Дисплей өшірулі)
GET_T	Ағымдағы дыбысты баптау деңгейін сурайды	TRIM_LEVEL:X
		Мұнда: X -11 - 11 аукымында
GET_R	Бөлменің EQ қосқышы күйін сурайды	ROOM_EQ:X
		Мұнда: X - 1 (бөлменің EQ қосқышы қосулы) немесе 0 (бөлменің EQ қосқышы өшірулі)
GET_N	Түнгі режим күйін сурайды	NIGHT_MODE:X
		Мұнда: X - 1 (түнгі режим қосулы) немесе 0 (түнгі режим өшірулі)

Келесі SET пәрмендері Gold W12 сабвуфер жұмысын басқарады:

Пәрмен Сипаттама Gold W12 сабвуферінен жауап
SET_O:1 Куатты қосуға өту POWER_ON:1
SET_O:0 Күту режиміне өту POWER_ON:0
SET_P:X	Фаза параметрін таңдау Мұнда: X 0 - 345 аукымында	PHASE:X
		Мұнда: X 0 - 345 аукымында
SET_M:1 Дыбысты өшіру MUTE_ON:1
SET_M:0 Дыбысты қосу MUTE_ON:0
SET_L:1	Байланыс шығысының дыбысын өшіру шығысы	MUTE_LINK_OUT_ON:1
SET_L:0	Байланыс шығысының дыбысын қосу шығысы	MUTE_LINK_OUT_ON:0
SET_S:X	Алдын ала орнатылған параметрді таңдау Мұнда: X 1 - 4 аукымында	PRESET:X
		Мұнда: X 1 - 4 аукымында
SET_D:1 Дисплейді іске қосу DISPLAY_ON:1LF
SET_D:0	Дисплейді өшіру DISPLAY_ON:0LF
SET_T:X	Дыбысты баптау деңгейін орнату Мұнда: X - -11 ☐ 11 аукымында	TRIM_LEVEL:X
		Мұнда: X -11 - 11 аукымында
SET_R:1	Бөлменің EQ қосқышын қосу ROOM_EQ:1
SET_R:0 Бөлменің EQ қосқышын өшіру ROOM_EQ:0
SET_N:1 Түнгі режимді қосу NIGHT_MODE:1
SET_N:0 Түнгі режимді өшіру NIGHT_MODE:0

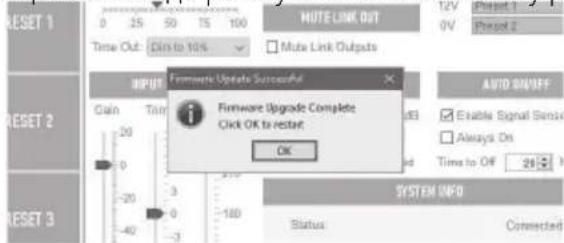

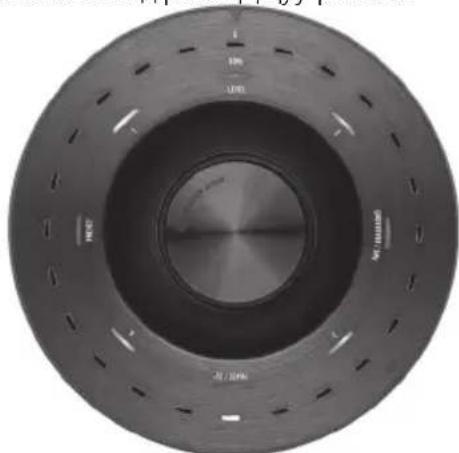

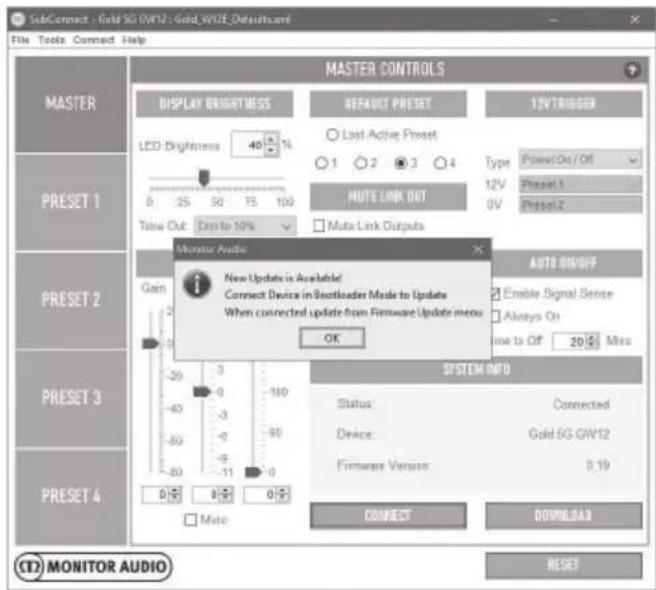

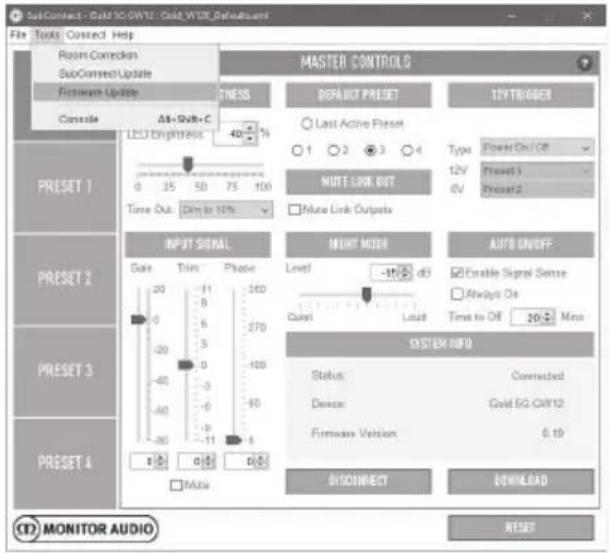

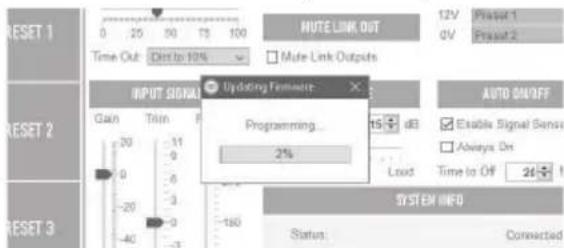

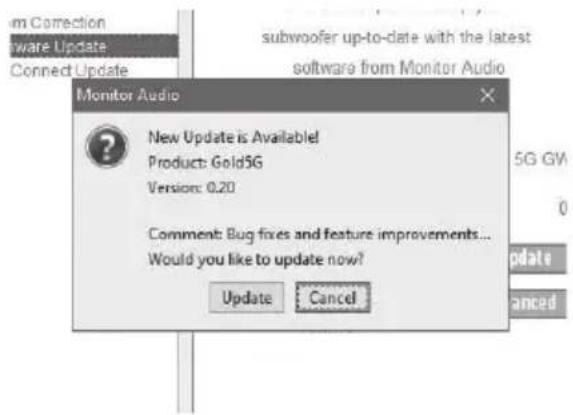

Sub қолданбасындағы микробағдарламаны жаңарту

SubConnect қолданбасы жуктелсе және сабвуфермен автоматты анықтау арқылы немесе CONNECT (ЖАЛФАУ) түймешігін қолмен басу арқылы байланыс орнатса, ол үнемі қамтымды жаңарту үшін тексереді. Біреуін тапса, төмендегі

Gold W12 сабвуфері жуктеріш режимінде болу ушін алдымен сабвуферді желілік қосқыш арқылы өшіруіңіз керек. Өшірілген кезде басқару дискісін сабвуферді бір уақытта кері қарай бұра отырып басып ұстап тұрыңыз.

Ішкі көк және көгілдір ЖШД күү ретімен

жыпылыктап түрған сыртқы ақ ЖШД-пен қатар жанып, "Phase" ("Фаза") опциясында токтайды (төменде көрсетілген суретке сәйкес). Ол енді жүктегіш режимінде.

Енді қолданбадағы ОК түймешігін басыңыз. "Status" ("Күй") опциясы оның өшірулі екенін көрсетеді.

CONNECT (ЖАЛФАУ) түймешігін басыңыз, содан кейін қайта қосылған кезде, қолжетімді жаңарту бар екенін қөрсетіп түрған терезе қайта пайда болады. Автоматты түрде жаңартуға өтіңіз.

1. Жаңартуды қолдану үшін ОК түймешігін басыңыз. Сіз өнімді, нұсқа нөмірін және

RESET 1 0 25 50 75 100 Time Out: Dot to 10% Mute Link OUT 12V Preset 1 0V Preset 2 Mute Link Outputs INPUT SIGNAL Gain Trim F 20 11 0 9 -20 -3 -40 -5 -3 2% 15 dB Programming... 2% Auto SN/OFF Enable Signal Sens Always Dx Time to Off 26 SYSTEM INFO Status Connected

өзгерістердің қыскаша сипаттамасын көрсетіп түрған баска терезені көресіз.

1. Update (Жаңарту) түймешігін бассаңыз, жаңарту күйін көрсететін орындалу жолағын көресіз.

3. Аякталған кезде растау аласыз және сабвуфер

қайта жуктеледі (ОК түймешігін басқанда). Сабвуферге келіп жатқан сигнал болса, ол автоматты түрде іске қосылады. Егер сигнал келмесе сабвуферді сигнал қолдану арқылы немесе басқару дискісін басу немесе бұру арқылы іске қосу керек болады.

Колмен жаңарту

Егер автоматты түрде жаңарту жұмыс істемесе немесе жаңартуды қолмен тексергіңіз келсе, Gold W12 сабвуфері қосулы және жалғанған күйде қолданбаны ашыңыз да, Tools (Құралдар) > Firmware Update (Микробағдарламаны жаңарту) түймешігін басыңыз.

SubConnect - Gold 30-GW12 - Gold_WDE_DefaultLoss File Tools Connect Help Reset Correction SubConnect Update Firmware Update Console Δ8+ Shift+C LED Brightness 40% TIME Out: Dim to 10% MASTER CONTROLS DEFAULT PRESET 12V TRIGGER Last Active Preset Type: Power On/OFF 12V Preset 1 0V Preset 2 MUTE LINK OUT Mute Link Outputs RESET 1 PRESET 2 PRESET 3 PRESET 4 INPUT SIGNAL Gate Tiret Phone [phone] -80 -11 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -15% d1 Level1 -15% d1 Cuant Load Auto DriveOff Enable Signal Sense Always On Time to Off 20% Minu SYSTEM INFO Status: Connected Device: Gold SG CW12 Firmware Version: 0.19 SINCONNECT DOWNLOAD MONITOR AUDIO RESET

1. Жанарту үшін күсбелгі қойыңыз. Gold W12 сабвуфері жаңартылған болса, сіз бұдан хабардар боласыз, сонымен қатар ол үшін қолжетімді жаңарту бар болса, бұдан да хабардар боласыз.

1. Егер ол әлі жаңартылмаған болса, Gold W12 сабвуферін Bootloader (Жуктегіш) режиміне орнатуды сұрайтын жолақ көрсетіледі. Жасау әдісі туралы ақпаратты "Bootloader режимі" бөлімінен қараңыз. Осы қадамдарды орындаңыз және Gold W12 сабвуферіне қайта қосылған кезде Tools (Құралдар) > Firmware Update (Микробағдарламаны жаңарту) түймешігін тағы да бассаңыз, жаңа жолақты көре аласыз. Update (Жаңарту) түймешігін басыңыз.

1. Енді жаңарту күйін көрсететін орындалу жолағы көрсетіледі.

1. Аякталған кезде растау аласыз және сабвуфер қайта жуктеледі (ОК түймешігін басқанда). Сабвуферге келіп жатқан сигнал болса, ол автоматты түрде іске қосылады. Егер сигнал жоқ болса, сабвуферді іске қосу қажет болады.

Зауыттык калпына келтіру

Кейде зауыттык қалпына келтіруді қолдану қажет болуы мүмкін. Жасалу қажет болса келесідей жасалуы мүмкін.

1. Bootloader (Жуктегіш) режиміне өтіңіз, "Bootloader режимі" бөлімін караңыз.

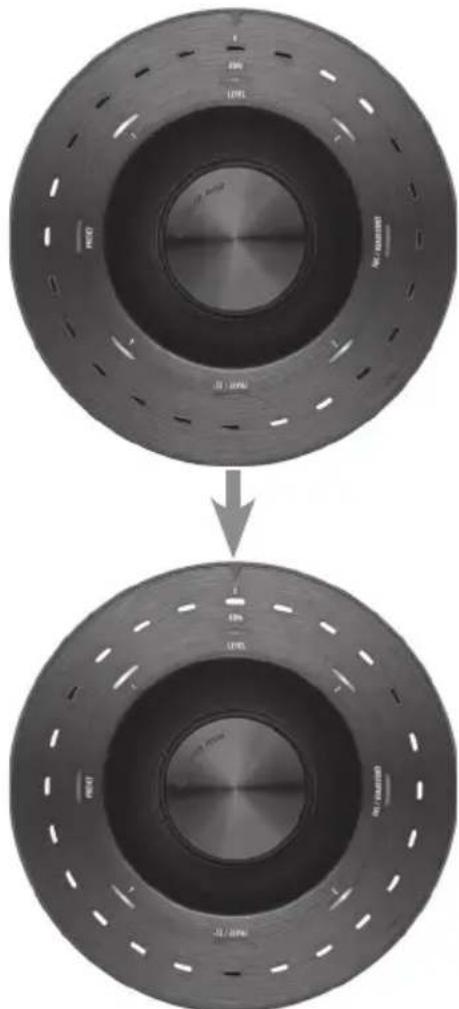

2. Төмендегі ЖШД үлгісімен суреттелген Bootloader (Жуктеріш) режимінде болса баскару дискісін басып, устап тұрыңыз.

1. Баскару дискісін төмен қарай ұстан түрғандықтан, ЖШД төменгі үлгіден бастап кері ретпен санайды және екі рет жыпылықтаумен аяқтайды. Ол жыпылықтаған кезде баскару дискісі босатылады.

1. Калпына келтірілген сон, Gold W12 сабвуфері куту режиміне өтеді.

Кепілдік

Осы өнімнің жасалу сапасы және өнімділігі өнім сатып алу-сату шарты бойынша Monitor Audio компаниясының өкілетті сатушысы арқылы жеткізілген болса ғана өндірушінің өндірістік ақаулар бойынша кепілдігімен өтеледі. Кепілдікті өтеу мерзімін веб-сайтымыздағы өнім бетінен қараңыз: сатып алған өніміңіз үшін monitoraudio.com.

Monitor Audio өнімдерін сатып алған кезде, сатып алу туралы түбіртекті сақтап қойыңыз, себебі ол кепілдікті растайды.

Пайдаланушы туралы акпарат

Өнім туралы мәліметтер

Өнімнің сериялық нөмірі:

Сатып алу күні:

Дилер туралы мәліметтер

Дилердің аты:

Мекенжайы:

Пошталык, индекс:

Электрондык пошта мекенжайы:

Техникалық сипаттамалар

Улгі Gold W12 сабвуфері
Жүйенің пішімі	"Иілген" С-САМ конусы бар ұзын берілісті 12 дюймдік драйвер.Ішкі бекіткіші және герметикалық зөрайтқыш бөлімі бар қос 200 мм ABR (қосымша бас радиаторы) 25 мм М.Д.Ф құрылымы
Төмен жилілік шері	-3 дБ @ 25 Гц/ -10 дБ @ 20 Гц (бос өріс)Музыка алдын ала орнатылған параметрі: -3 дБ @ 19 Гц/ -10 дБ @ 16 Гц (бөлме ішінде)Тағайындалған төмен жилілікті шек қорғанысының әдепкі сузгісі (-3 дБ @ 12 Гц)
Жоғарғы жилілік шері -3 дБ @ 150 Гц
Жетек бөлігі косымшасы	Уш кернейі бар 1 x 12 дюймдік С-САМ сабвуфер драйвері және 3 дюймдік ұзын берілісті дыбыс катушкасы
Сызықтық драйвердің амплитудасы	19 мм қос амплитуда Қозғалтқыш көлемі 1,6 литр
Зорайтқыш шығысы (В) 600 Вт
Зорайтқыштың сыныптамасы	D класты жоғары токты ауыстыру режимінің қуат кезі (SMPSU)
DSP	40 МГц MCU арқылы динамикалық турде жаңартылған динамикалық диапазоны 138 дБ және 56 биттік қос дәлдікті өндеудің бір үлгі үшін 1024 нұсқаульғы бар 50 МГц DSP өзегі
Сандық түрлендіру 24 бит/ADAU1701 DSP өзегіне ендірілген 48 кГц шамасына дейінгі ADC және DAC
ЖШД UI басқару панелі	0% - 100% реттелетін ашықтық, конфигурацияланатын автоматы өшіру мүмкіндігі. Мазір элементтеріне жылдам қатынасу: Trim & Mute (Баптау және Дыбысты өшіру), LPF, Phase (Фаза), Preset Select (Алдын ала орнатылған параметрді таңдау).
Жалпы параметрлер (SubConnect қолданбасы арқылы)	Дисплей жарықтығы (0 - 100%), Күнгірттеу (10% немесе өшіру қүйі), Әдепкі алдын ала орнатылған параметр, Дыбысты өшіру байланысының шығыстары, 12 В триггерді тағайындауКуатты қосу/өшіру немесе Алдын ала орнатылған параметрді таңдау, Кіріс деңгейдің қушеої (Herізгі -80 - +20 дБ, Баптау -11 - +11 дБ, Дыбысты өшіру), Фаза (15 градус қадамдардағы 0-360), Түнгі режимнің шектік мәні (0 дБ және - 36 дБ аралығы), Автоматты қосу/ Өшіру (Сигналды сезуді іске қосу, әрқашан қосулы, өшіру уақыты 5-240 мин.)
Пайдаланушының алдын ала орнатқан параметрлері (SubConnect қолданбасы арқылы)	4 толық конфигурацияланатын пайдаланушының алдын ала орнатқан параметрлері, соның ішінде Алдын ала орнатылған параметр атауы, LPF жилілі (20-135 Гц аралығындағы 5 Гц қадамдар), LPF Slope тәртібі (-12 немесе -24 дБ/октава), Кіріс (стерео, LFE немесе екеуі де), Реттеудің ауытқуы (-6 - +6 дБ), EQ режимі (Impact (Эсер), Music (Музыка), Movie (Фильм) немесе әдепкі), Пайдаланушы EQ (EQ режимінің жоғарғы жағында қолданылатын 6 реттемелі сузгі), Бөлменің EQ қосқышы (On/Off (Қосу/Өшіру)), Түнгі режим (On/Off (Қосу/Өшіру))
Пайдаланушының теңестіруы (SubConnect қолданбасы арқылы)	6 толық басқарылатын EQ сузгілері және алдын ала орнатылған параметр бойынша қушею ауытқуы бар 4 әдепкі сузгі, Әдепкі параметрлер: Flat (Біркелкі)/Music (Музыка)/ Movie (Фильм)/ Impact (Эсер)
Бөлме акустикасын сандық түзету EQ	6 жүйе арқылы басқарылатын параметрлік EQ сузгілері жетілдірілген анықтау алгоритмін пайдалану арқылы орнатылған.Өлшемді басқару панелінен немесе 6 дейінгі микрофон қуйлері бар SubConnect қолданбасынан іске қосуға болады (әдепкі 2).
Night Mode (Түнгі режим)	Түнгі режим, жалпы шектік мәні (0 дБ және -36 дБ аралығы) бар алдын ала орнатылған параметр бойынша тағайындалады. Қатты дыбыс бөлімдерінің деңгейін төмендететін динамикалық диапазонның қыскаруымен таныстырады
Фазаны басқару тетіри 0 – 360 градус, 180 градуста мінсіз аударатын 15 градустық аралық
Төмен жилілік сузгісін туралау	2 немесе 4-рет (12 немесе 24 дБ/октава), 35 Гц -135 Гц аралығындағы 5 Гц аралық
Автоматты сезу кірісталаптары	Желі деңгейі >теңгерілмеген және теңгерілген кірістердегі 1 мВ.Авто куту функциясы, 5 мин. сайын 5 - 240 минут аралығында реттеледі
Сандық дыбыс деңгейі	1 дБ аралығындағы -11 - +11 дБ, басқару панелі арқылы. 1 дБ аралығындағы -80 - + 20, SubConnect қолданбасы арқылы
ИҚ қашықтан басқару пультінің коды	ИҚ қашықтан басқару пультімен жабдықталған. Қызыл жарықдиод көрсеткіші бар алдыға қарай бағытталған ИҚ қабылдағышы
SubConnect (РС қолданбасы)	Monitor Audio веб-сайтынан қолжетімді Windows (7 алдыңғы) (32/ 64 бит) үйлесімді орнату қолданбасы Пайдаланушыға қосымша сабвуферді реттеу функцияларын басқаруға мүмкіндік береді.Өшіру көріністерін орнату үшін параметрлерді сабвуферге қосылмаған кезде сақтауға болады.
Аудио кірісі/шығыстары	LFE теңгерілген кірісі (XLR) - Теңгерілмеген кіріс RCA Стерео теңгерілмеген кірістері (RCA)LFE теңгерілген шығысы (XLR) Стерео теңгерілмеген шығыстары (байланыс)
Қосылым	12 В триггер (3,5 мм моно шағын ұяшық, 6 В шегі), Қосу/Өшіру немесе алдын ала орнатылған параметр өзгерісіне тағайындауға болады, 3,5 мм микрофон кірісінің ұяшығы (микрофон жабдықталған), RS232 қолдау көрсететін RJ45 қосқышы (EIA/ TIA - 561, Tx Pin 6, Rx Pin 5, Gnd Pin 4), ИҚ сигнал қүшейткіші – шығысы (3,5 мм моно шағын ұяшық), USB – В түрі, SubConnect ДК қолданбасына және микробағдарламаны жаңартуға қосылуға арналған
Электрлік жабдық сертификаттары	CE / CB/ ETL / Fcc / CCC/ ErP (энергияны үнемдеу үшін үйлесімді)
Желілік кіріс кернеуі 100 -	120 В АТ ~60 Гц/ 220 - 240 В АТ ~50/60 Гц (қолмен таңдалатын)
Қуат тұтынылүы Максималды 600 Вт, Куту режимі <0,5 Вт (ErP үйлесімді)
Сақтандырғыш түрі 20 мм Т8AL 250 В АТ
Салмағы (орамадан шығарылған кезде)	26,98 кг59 фунт 8,3 үнция
Сыртқы өлшемдер (Зорайтқыш, драйверлер және клеммаларды қоса алғанда (Б х Е х К))	413 x 410 x 433,5 мм 16^1⁄4 × 16^1⁄8 × 17^1⁄16 дюйм
Сыртқы өлшемдер (Зорайтқыш, драйверлер, клеммалар және табанды қоса алғанда (Б х Е х К))	445 x 410 x 433,5 мм 17^1⁄2 × 16^1⁄8 × 17^1⁄16 дюйм
Түстері Лакталған қара, Қара, Сәтен ақ, Қою қоңыр

Monitor Audio компаниясы техникалық сипаттамаларды ескертусіз өзгерту құқығын сақтайды.

GOLD W12

取扱説明書

目次

はじめに 178

位置決め 179
