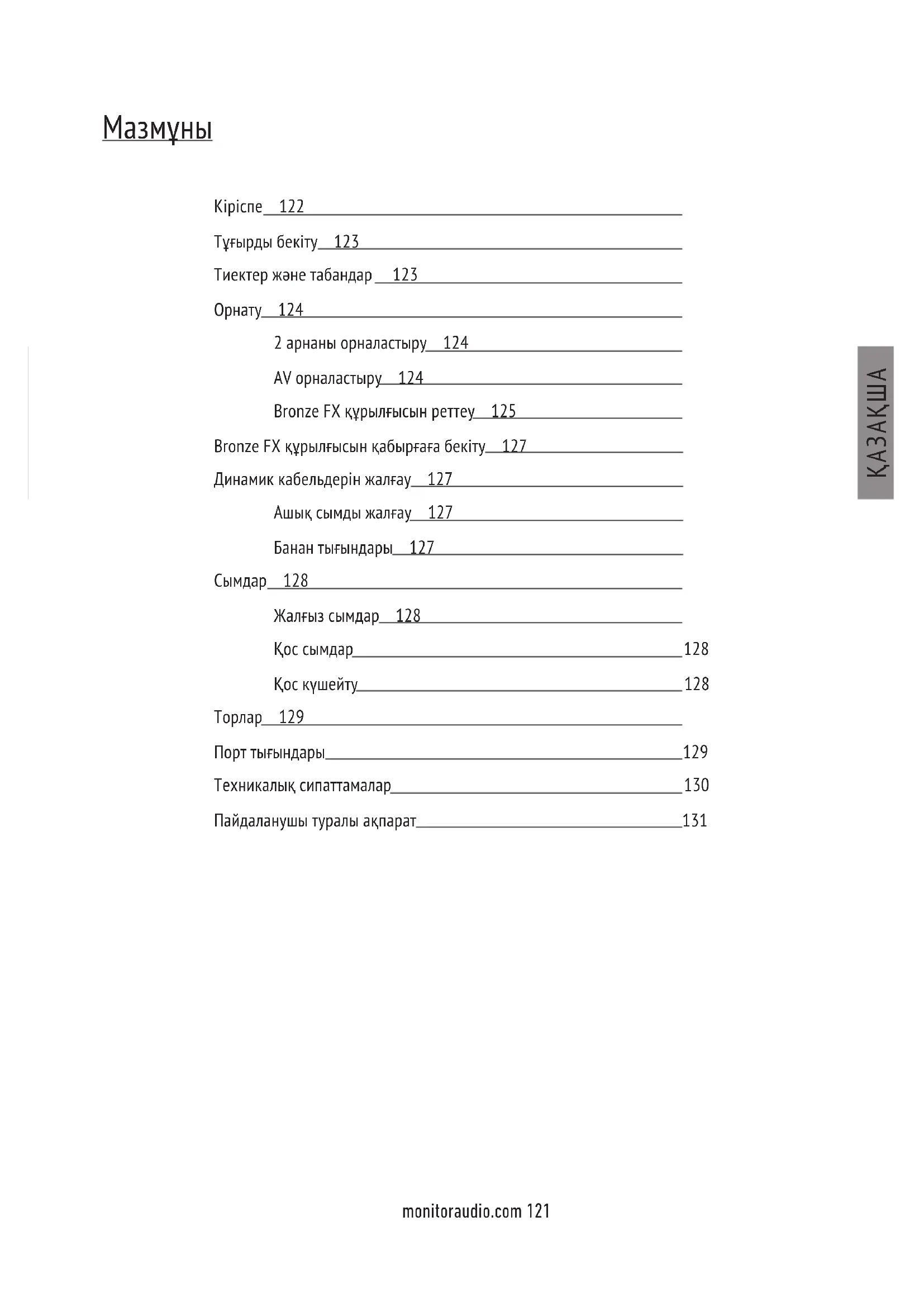

Кіріспе 122 Тұғырды бекіту 123 Тиектер және табандар 123 Орнату 124 2 арнаны орналастыру 124 AV орналастыру 124 Bronze FX құрылғысын реттеу 125 Bronze FX құрылғысын қабырғаға бекіту 127 Динамик кабельдерін жалғау 127 Ашық сымды жалғау 127 Банан тығындары 127 Сымдар 128 Жалғыз сымдар 128 Қос сымдар 128 Қос күшейту 128 Торлар 129 Порт тығындары 129 Техникалық сипаттамалар 130 Пайдаланушы туралы ақпарат 131Bronze Series122

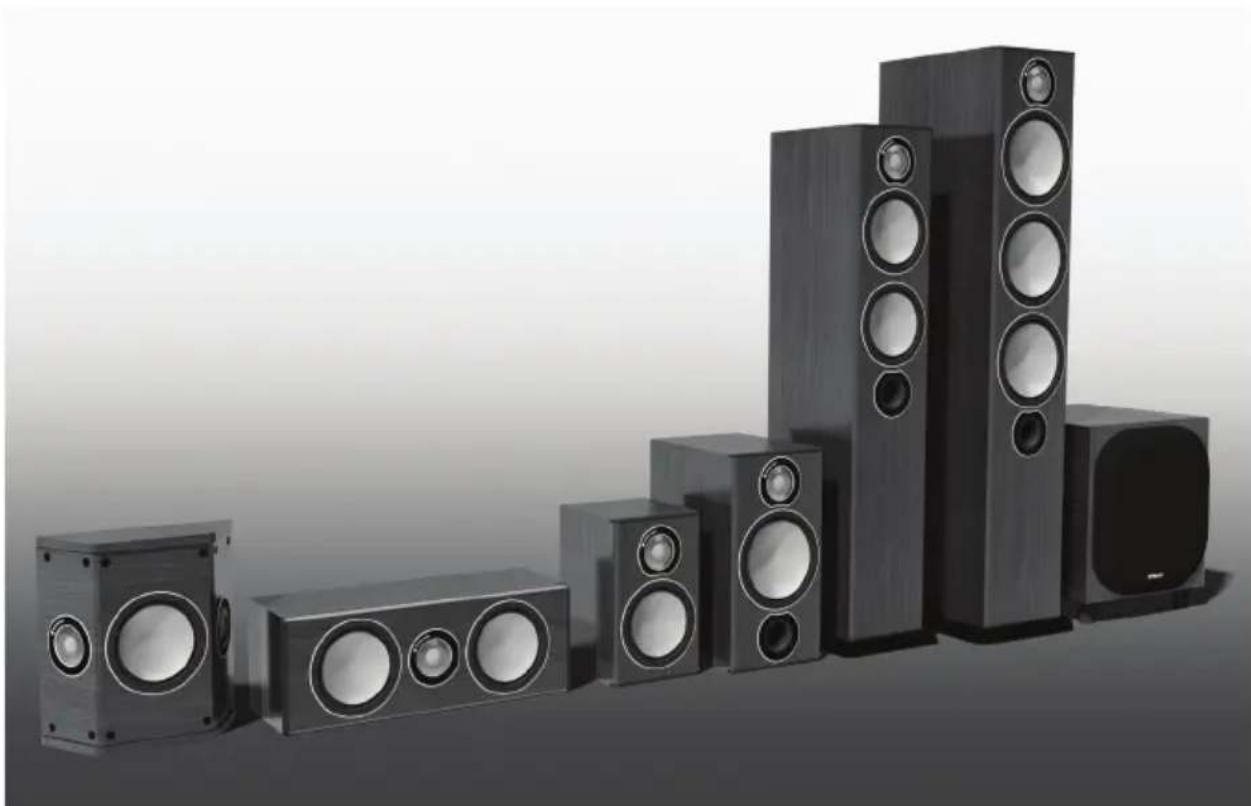

Бұл — Bronze сериясы, Monitor Audio компаниясының ең арзан динамик жүйесі. Жүлде иеленген алдыңғы нұсқаларының ең жақсы тұстары мен біздің жоғарырақ деңгейдегі Silver және негізгі Platinum қатарларымыздың озық технологиялары біріккен Bronze сіз әдетте «бастапқы деңгейдегі» қатардан күтетін өнімділік пен сапа стандарттарынан әлдеқайда асып түседі. Бұрыннан да дәлірек компьютерлік симуляцияларды пайдаланып және жақсартылған материалдар мен құрылымдарды енгізіп, біз өзіміз жариялаған Bronze BX қатарын саладағы жаңа деңгейге реттедік, оның таң қалдырарлық дәл және табиғи динамикалық дыбысын дамытып, одан кейін келетін Bronze сериясын көптеген қымбаттырақ бәсекелес құрылғылардың мүмкіндіктерінен әлдеқайда жоғары деңгейге көтердік. Bronze сериясында аудионың тазалығын тоқтаусыз іздеуіміздің пайдасы музыкадан және фильм аудиосынан ләззат алуыңызға арналған. Bronze сонымен бірге таң қалдыратын эстетикалық нәтижелер беру үшін жобаланған. Жан-жақты сынақ және өлшеу деректерінен көбірек дәлдікті және тиімділікті алу арқылы біздің командаларымыз Monitor Audio компаниясының нағыз рухын білдіретін керемет анықтық пен әдемі өмір салты дизайнының әдемі бірігуін жасады. Бастапқы деңгейдегі қатар үшін парадоксалды нәрсе, Bronze сериясы ерекше сыныпта. Ғажап ақ күл, қара емен, Rosemah немесе жаңғақ винил жиһаз түстерімен жылтырайтын және дәлдікпен құрастырылған Monitor Audio брендінің дүние жүзілік, жеті әдемі Bronze сериялы үлгісі кез келген бөлмеде тамаша көрінеді. Олардың азайтылып көрсетілген әдемілігі драйвер өнімділігін оңтайландыру үшін көп камералы корпус құрылымдарын, оңай пайдалануға арналған жоғары сапалы қосылымдарды және тамаша сигналды тасымалдауды және тамаша тұрақтылыққа арналған ерекше дәл өңделген табандарды қамтитын күрделі эргономикалық дизайнды жасырады.monitoraudio.com 123 Тұғырды бекіту (Тек Bronze 5 және 6) Bronze 5 және 6 тұрақтылықты және акустикалық жауапты жақсарту үшін тұғырлармен қамтамасыз етілген. Тұғырлар жинақтағы болттарды пайдалана отырып орнында бекітіледі. Тұғырды бекіту алдында еден аумағында ешбір қатты/үшкір заттар жоқ екеніне көз жеткізіңіз. Тұғырды бекіту үшін корпусты төменгі жағы жоғары қарап тұратындай аударыңыз. Тұғырды корпусқа қойыңыз және тұғырдағы болт тесіктерін корпустағы тесіктерге туралаңыз. Болттарды пайдаланып тұғырды корпусқа бекітіңіз. Алдымен оларды біртіндеп бекемдеңіз және тұғыр корпусқа берік түрде бекітілгеніне көз жеткізіңіз. Динамикті кері аудару алдында тұғырға табандарды/тиектерді

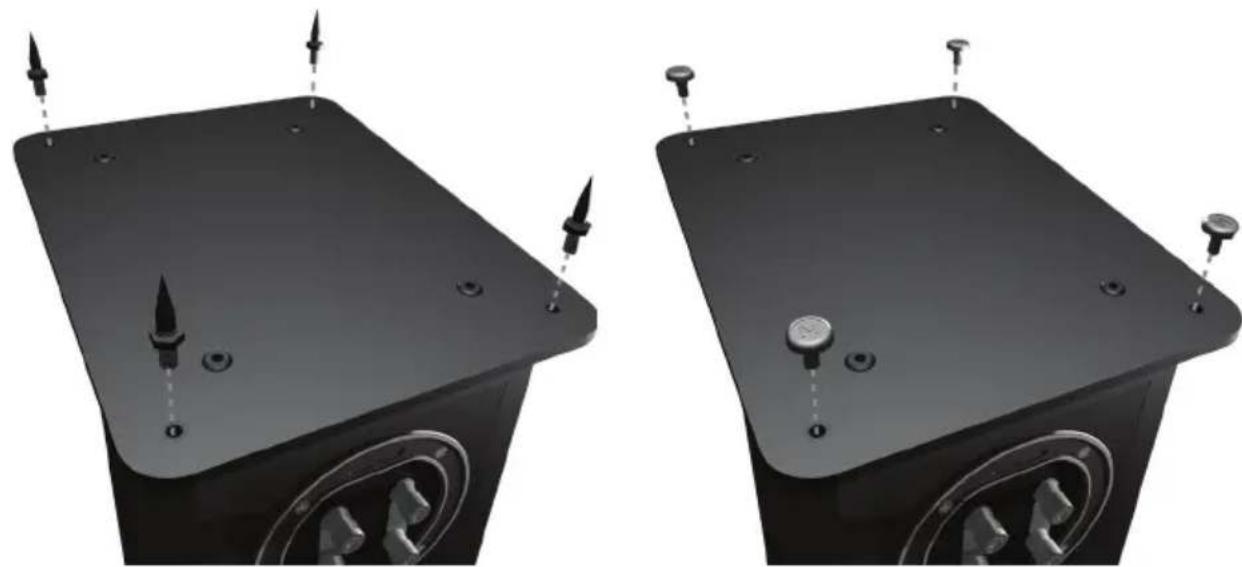

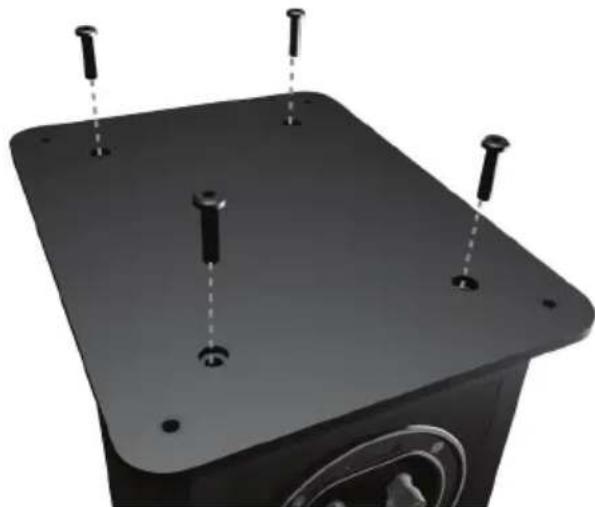

Тиектер және табандар Bronze сериясының еденде тұрғыштарында тиектер және бөлек резеңке табандар болады. Тиектердi кілем төселген едендерде пайдалану керек және резеңке табандарды тиектер жарамайтын қатты едендерде пайдалану керек. Тиектер тұғырдың астындағы ирек оймалы тесіктерге бұралады. Егер тұғырды пайдаланғыңыз келмесе, тиектерді тікелей корпустың төменгі жағына бекітуге болады. Динамиктер орналастырылатын жерде шығып тұрған кабельдер жоқ екеніне көз жеткізіңіз. ЕСКЕРТПЕ: тұғырсыз пайдаланылса, корпустың тұрақтылығы азаяды. Қатты еденде пайдаланғанда резеңке табандар әдетте тиектер тұратын тесіктерге оңай кіреді. ҚАЗАҚШАBronze Series124

2 арнаны орналастыру 2 арналы жүйеде пайдаланғанда тыңдау орны және динамиктер тең бүйірлі үшбұрышты құрауы керек. Динамиктерді бір бірінен шамамен 6 - 10 фут (1,8 - 3 м) қашықтықта орналастыру керек. Олар артқы жақтан 8 - 18 дюйм (20 - 45 см) және бүйірлік қабырғалардан 3 фут (~1 м) қашықтықта болуы керек. Динамиктерді алғашқы рет орнатқанда тәжірибелер жасап көру ұсынылады, өйткені орталар және жеке талғам әр орнатуға қарай әр түрлі болады. Мысалы, бас жеткіліксіз болса, динамиктерді қабырғаға жақындатып көріңіз. Бас тым көп болса, керісінше жасаңыз. Сондай-ақ, порт тығындарын 129-беттегі ақпаратта қараңыз. Егер стереокоптық кескіндерді жоғалтсаңыз, оларды аздап ішке қозғалтып көріңіз. Дыбыс іс жүзіндегі динамиктердің өздерінен емес, динамиктер арасындағы орталық нүктеден шығатын болып көрінуі керек. AV орналастыру Келесі беттерде оңтайлы орналастыру және AV қолданыстары үшін біраз ұсынылған бөлме орналасулары көрсетілген суреттер берілген. Алдыңғы және кейбір жағдайларда артқы, еденде тұратын және тірекке бекітілетін динамиктер бір бірінен шамамен 6 - 9 фут (1,8 м - 2,5 м) және қабырғадан шамамен 10 дюйм (25 см) қашықтықта болуы керек. Егер дыбыста бас тым көп болса немесе (сабвуферсіз) музыканы ойнатқанда бөлмеден бас даңғырлап жатса, динамиктерді қабырға(лар)дан аздап ары жылжытып көріңіз немесе динамиктер және/немесе сабвуфер үшін қиылысатын жиілік параметрлерін реттеп көріңіз. Егер бұл мүмкін болмаса, онда жинақтағы порт тығындарын қолданып көріңіз (Bronze-FX немесе Centre ішінде қамтылмаған). 129-бетті қараңыз. Bronze Centre құрылғысын көру күйіне бағытталып және шамамен құлақ биіктігінде тұратындай орналастыру керек. Егер ол құлақ биіктігінен төмен немесе жоғары болса, оны аздап бұрыштату үшін біраз резеңке табан (шағын табандар жинақта бар) пайдаланыңыз. Bronze FX құрылғысын төмендегі суреттерге және нұсқауларға сай, әрі тыңдау күйіңізде болғанда құлақ үстінде динамиктің төменгі жағына шамамен 2 фут (60 см) болатындай орналастыру керек. ЕСКЕРТПЕ: 7.1 жүйесінде Bronze FX құрылғысының 2 жұбын пайдаланғанда артқы көлемді оң үшін ОҢ жақ динамикті және артқы көлемді сол үшін СОЛ жақ динамикті пайдалану керек. Содан кейін бүйірлік көлемді динамиктер сол жақ қабырғадағы ОҢ динамикке және оң жақ қабырғадағы СОЛ динамикке орнатылады. Бұл твитер фазасына байланысты.monitoraudio.com 125 Bronze FX құрылғысын реттеу Bronze FX құрылғылары жұпталды, бірақ тек оң жақ және сол жақ блоктар. Бұлардың екеуін де биполюстік (қалыпты жұмыс) немесе диполюстік режимге конфигурациялауға болады. Зауыттық параметр — биполюстік. Биполюстік режимде барлық динамик блоктары (ортаңғы/бас блогы және твитерлер) фазада болады. Бұл мүмкіндік Bronze FX кәдімгі 5.1 арналы жүйеде артқы/көлемді динамик ретінде немесе балама ретінде

7.1 арналы жүйеде артқы/көлемді міндеттер үшін FX құрылғысының екінші жұбынсыз реттелген жағдайға

Диполюстік режимде алдыңғы іске қосылатын твитерлер екінші твитер мен ортаңғы/бас блогымен бір фазада болмайды. Бұл конфигурацияны 7.1 арналы жүйенің бөлігі ретінде екі FX жұбын пайдаланғанда, FX бүйірлік және артқы қабырғаларда орналасқанда жүзеге асырған жөн. Олар сол және оң жақ үшін екенін ескеріңіз. Биполюстік режимде пайдаланғанда мәселе болмайды. 7.1 арналы жүйеде пайдаланғанда оларды дұрыс орналастыру маңызды. 124-беттегі және келесі кескіндердегі орналастыру бөлімін қараңыз. Барлық жағдайларда өзіңіз үшін ең жақсы реттеуді алу үшін тәжірибелер жасау ұсынылады. ЕСКЕРТПЕ: Bronze FX құрылғысын биполюстік режимнен диполюстік режимге ауыстыру алдында зорайтқыш өшірулі екеніне көз жеткізіңіз. Бұл зорайтқышты және динамиктерді

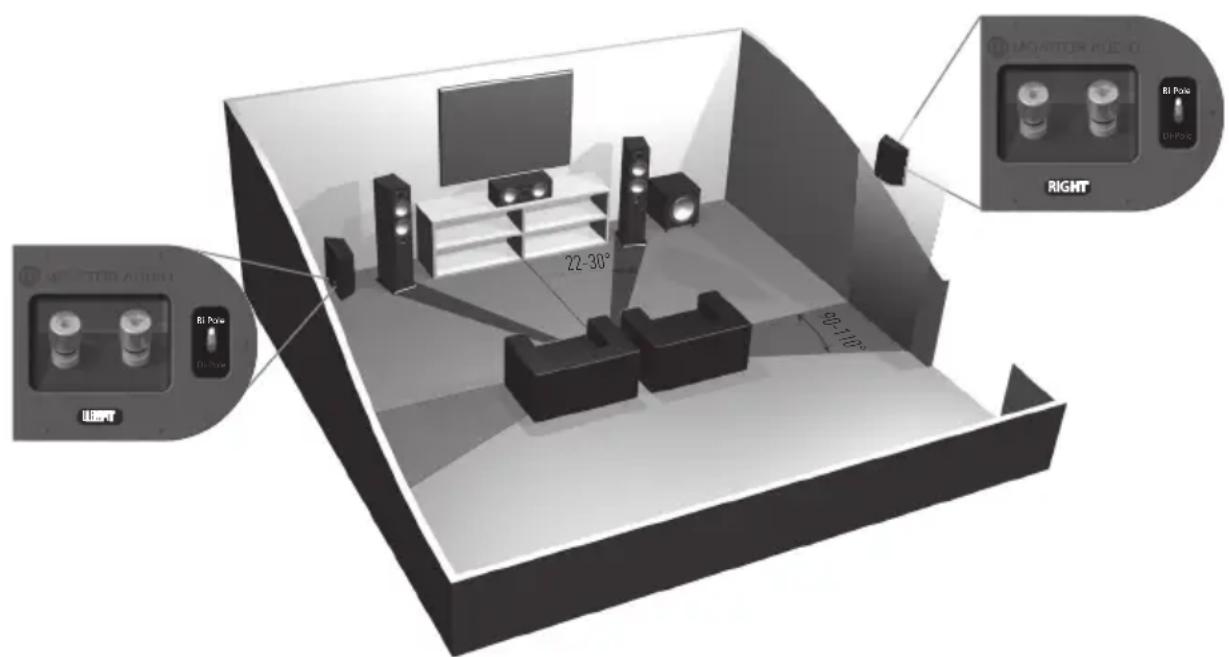

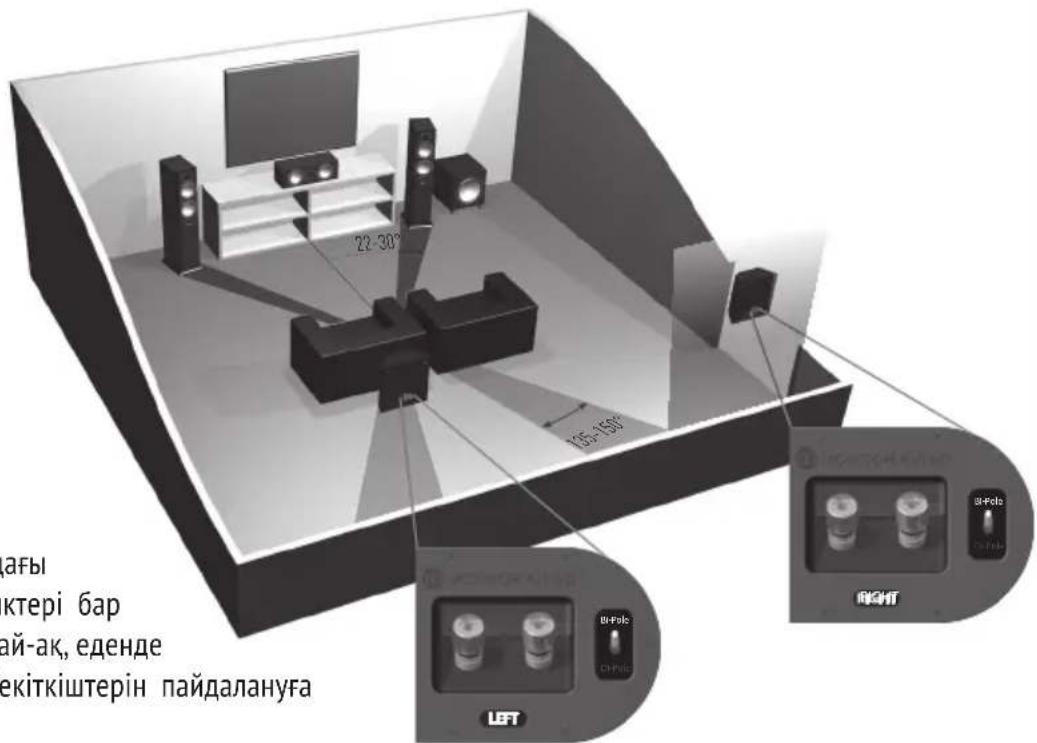

LEFT Di-PoleBi-PoleRIGHTDi-PoleBi-PoleDi-PoleBi-PoleDi-PoleBi-Pole 90-110° 22-30° Бүйірлік қабырғада көлемді динамиктер бар 5.1 жүйесі (сондай-ақ, еденде тұратын/тірек бекіткіштерін пайдалануға болады). ҚАЗАҚШАDi-PoleBi-PoleDi-PoleBi-PoleRIGHTDi-PoleBi-PoleRIGHTDi-PoleBi-Pole LEFT LEFT 135-150° 90-110° 22-30° RIGHTDi-PoleBi-Pole LEFT Di-PoleBi-PoleDi-PoleBi-PoleDi-PoleBi-Pole22-30° 135-150° Bronze Series126 Артқы қабырғадағы көлемді динамиктері бар

5.1 жүйесі (сондай-ақ, еденде

тұратын/тірек бекіткіштерін пайдалануға

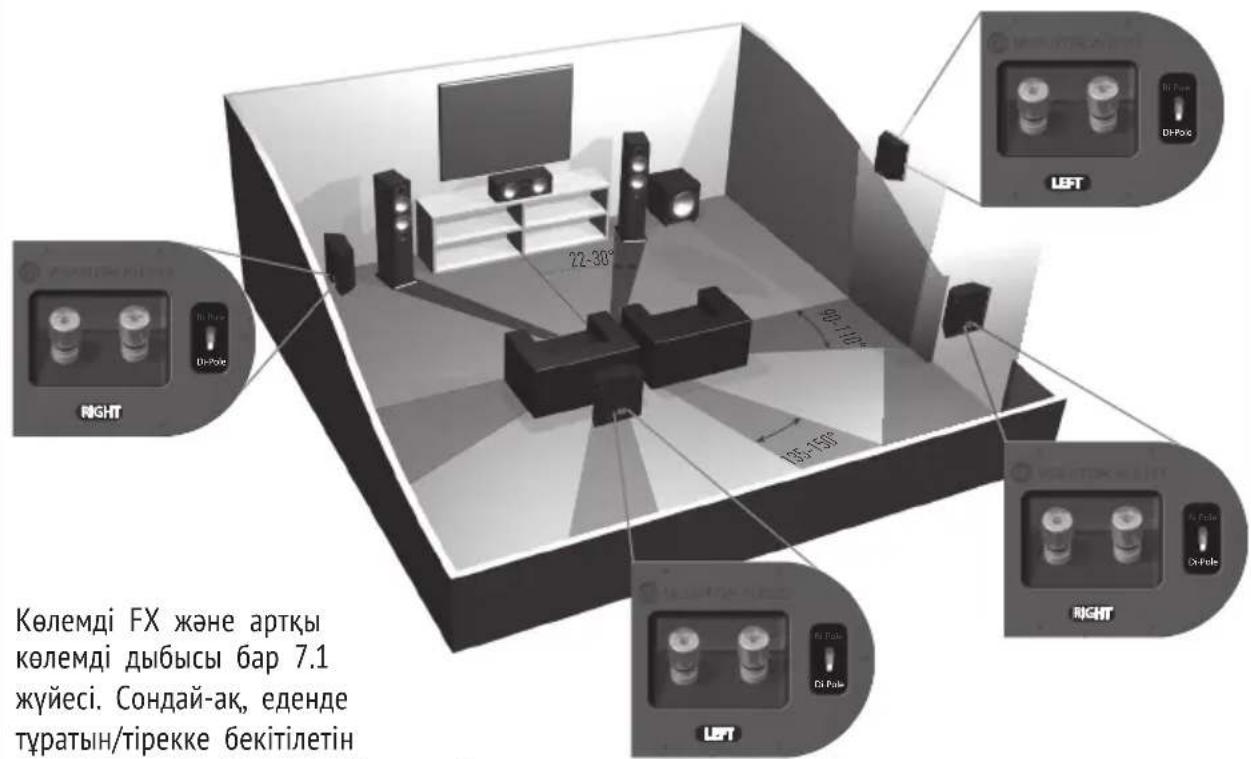

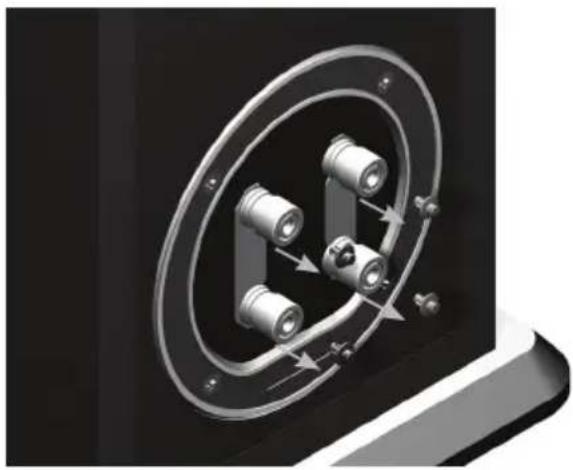

Көлемді FX және артқы көлемді дыбысы бар 7.1 жүйесі. Сондай-ақ, еденде тұратын/тірекке бекітілетін динамиктерді пайдалануға болады. Сол және оң жақ динамик орналасуын ескеріңіз.monitoraudio.com 127 Bronze FX құрылғысын қабырғаға бекіту АБАЙЛАҢЫЗ: Сіз Bronze FX құрылғысын бекітетін орынды және қабырға құрылымын анықтауыңыз керек. Қауіпсіздік себептерімен егер берік және қауіпсіз бекітуді қамтамасыз ете алуыңызға сенімді болмасаңыз, бұл динамиктерді қабырғаға бекітуге әрекет жасамаңыз, білікті маманның қызметтерін пайдаланыңыз. АБАЙЛАҢЫЗ: Қабырға кронштейндері бекітілетін жердің артында су құбырлары немесе электр кабельдер өтпейтініне көз жеткізіңіз. Қауіпсіз баспалдақтан жұмыс істеңіз және салбырап тұрған сымдарды кетіріңіз. Bronze FX құрылғысымен бірге қабырғаға бекіту бұрандалары және тығындар қамтамасыз етілмейді. Bronze FX бекітілетін қабырғаның құрылыс түрі үшін қолайлы бекіткіштерді пайдаланыңыз. Bronze FX құрылғысын қабырғаға бекітуге көмектесу үшін орама картонда қамтылған бекіту үлгісін пайдалану ұсынылады. Динамик кабельдерін жалғау Ашық сымды жалғау Қосатын тіреулерді бұрап алыңыз және ашық сымды тесік арқылы өткізіңіз. Қосатын тіреуді бекемдеп, сымды орнында қысыңыз. Банан тығындары Клеммалардан қызыл және қара пластик тығындарды алыңыз, сөйтіп банан тығындарын ашылған стандартты 4 мм тесіктерге салыңыз. Тығындарды қатты ұстау үшін тістеуік қажет болуы мүмкін. ҚАЗАҚШАBronze Series128

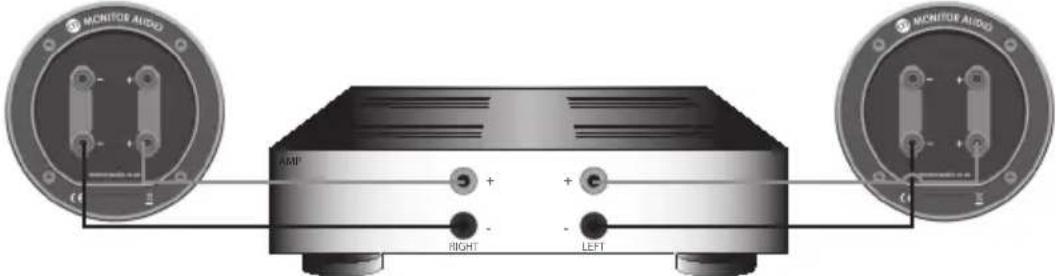

Жалғыз сымдар Динамиктің артындағы клеммаларға жалғыз кабельдер жинағын жалғаңыз. Жоғарғы, төменгі клеммаларға немесе тіпті диагональ бойымен жалғауға болады (қалаған нәтижелерге жету үшін тәжірибелер жасап көру ұсынылады). ЕСКЕРТПЕ: осы әдісті пайдаланғанда клемма байланыстарын орнында ұстау керек.

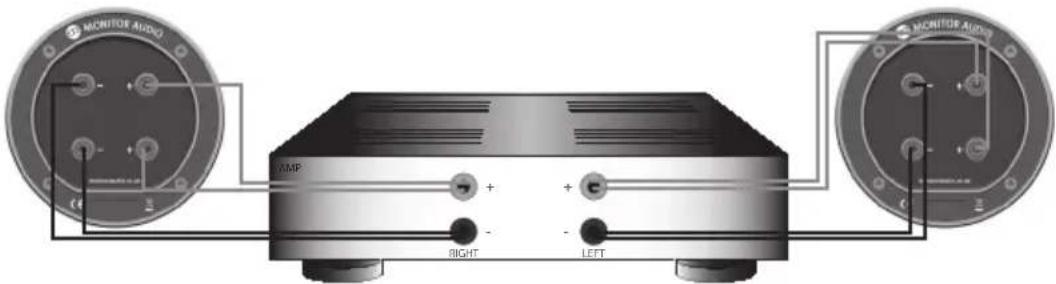

Бұл әдісті Bronze 2, 5 және 6 динамиктерінде жүзеге асыруға болады. Кабельдердің екі жинағын зорайтқыштың бір шығысындағы жоғарғы және төменгі клеммаларға (оңды оңға және терісті теріске)

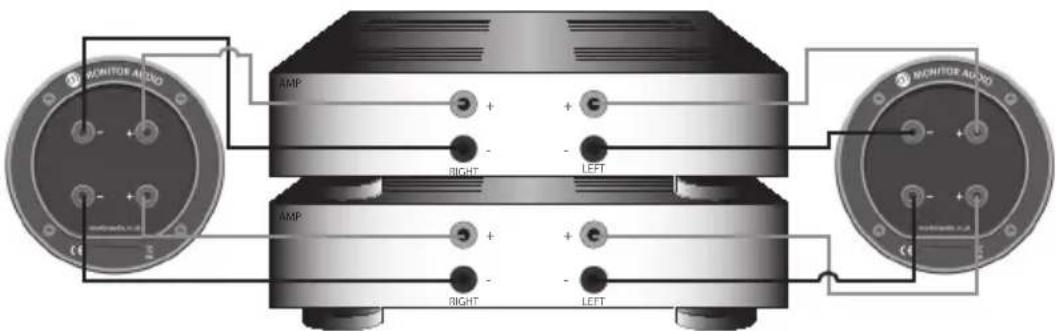

ЕСКЕРТПЕ: бұл әдісті пайдаланғанда клемма байланыстарын алу КЕРЕК. Қос күшейту Бұл әдісті Bronze 2, 5 және 6 сериялы динамиктерінде жүзеге асыруға болады. Кабельдер жинағын бір зорайтқыштағы жоғарғы клеммаларға және екінші зорайтқыштағы төменгі жинаққа жалғаңыз. ЕСКЕРТПЕ: бұл әдісті пайдаланғанда клемма байланыстарын алу КЕРЕК. LEFT

Барлық Bronze сериялы динамиктері акустикалық түрде мөлдір матамен жабылған торлармен қамтамасыз етіледі. Олар бөлек карта орамасында болады. Торлар торға және корпусқа кірістірілген магниттерді пайдаланып орнында көрінбей ұсталып тұрады (Bronze FX торлары төлкелерді және ұяшықтарды пайдаланып бекітіледі). Бекіткен кезде олардың дұрыс бағытталғанына көз жеткізіңіз: бейджик төменгі жағында және ұсыныс корпусқа қарай жоғары жағында. Магнит торды орнына тартуы керек. Әр FX динамигі 3 бөлек зауытта орнатылған тормен қамтамасыз етіледі. Оларды алу үшін саусақтардың ұштарымен корпустан жайлап алыңыз. АБАЙЛАҢЫЗ: динамикті көтеру немесе жылжыту әрекетінің алдында барлық орнатылған торларды алыңыз. Порт тығындары ЕСКЕРТУ: порт тығындарын портқа тым қатты салмауға тырысу керек, өйткені бұл көбік тығынның корпуста жоғалуына әкелуі мүмкін. Егер динамикті шағын бөлмеде, әдетте 9 шаршы метр (80 шаршы фут), немесе қатты бас жауабын шығаратын бөлмеде орнату керек болса, порт тығындарын орнатқан жөн. Дегенмен, орнату алдында бөлмеде динамикті орналастырумен тәжірибелер жасап көру ұсынылады. Динамиктің өнімділігін оңтайландыру үшін оның қабырғаға тым жақын немесе бөлме бұрыштарының жанында орналастырылмағанына көз жеткізіңіз (124-беттегі ұсыныстарды қараңыз). Егер бөлменің эстетикасы немесе орналасуы динамикті орналастыруды алдын ала анықтаса, я болмаса, қатты бас бар болса, жалғастырыңыз және Bronze 1 үшін 1-тармақты және Bronze 5 және 6 үшін 2-тармақты оқыңыз.

1. Кітап сөресін/тірекке бекітілетін динамиктерді (Bronze 1 және 2) артқы қабырғаға 8 дюймнен/20

см-ден азырақ жақын орналастыру керек болса (мысалы, корпуста немесе қабырғаға жақын тіректе орналастырылатын кітап сөресі), порттарға порт тығындарын орнату ұсынылады. Бұл бастың «даңғырлауын» азайтады және динамиктердің осы қоршаған орта жағдайларында ең жақсы өнімділік көрсетуіне көмектеседі.

2. Еденде тұратын динамиктер (Bronze 5 және 6) артқы қабырғаға 18 дюймнен/45 см-ден азырақ жақын

орнатылатын болса, порт тығындарын орнату ұсынылады. Бұл бастың «даңғырлауын» азайтады және динамиктердің осы қоршаған орта жағдайларында ең жақсы өнімділік көрсетуіне көмектеседі. Бастың даңғырлауы дегеніміз не? Бастың «даңғырлауын» (кейде тым қатты шығу деп аталады) динамиктің бас қуаты бөлме режимдерінен асып, нақты жиілікке немесе бірнеше жиілікке екпіннің түсуін тудырады. Порт тығындарын орнатқанда жалпы бастың көбеюі азаймайды, дегенмен, портты реттеу жиілігіне қатысты бас қуаты/шығысы азаяды. Бұл бастың «даңғырлауын» азайтады, бірақ бас анықтығын және естілетін жандылығын арттырады. Тәжірибелер жасап көру ұсынылады. ҚАЗАҚШАТехникалық сипаттамалар Bronze Series130 Үлгі Bronze 1 Bronze 2 Bronze 5 Bronze 6 Bronze Center Bronze FX Жүйенің пішімі 2 жақты 2 жақты 2 1/2 жақты 2 1/2 жақты 2 жақты 2 жақты Жиілік сипаттамасы 55 Гц - 30 кГц 42 Гц - 30 кГц 37 Гц - 30 кГц 34 Гц - 30 кГц 60 Гц - 30 кГц 65 Гц - 30 кГц Сезімталдық (1W@1M) 88 дБ 90 дБ 90 дБ 90 дБ 90 дБ 88 дБ Номиналды кедергі (Ом) 8 8 8 8 8 8 Ең жоғары SPL (жұп) 109 дБА 113 дБА 113,8 дБА 114,8 дБА 113 дБА 110 дБА Қуатты өңдеу R.M.S (Вт) 70 100 120 150 120 80 Ұсынылған зорайтқыш талаптарының R.M.S (Вт) 15-70 30-100 30-120 40-150 20-120 20-80 Корпустың дизайны Порты артында орналасқан басты шағылыстыру және HiVe Port технологиясы Порты алдында орналасқан басты шағылыстыру және HiVe Port технологиясы Қос камералы басты шағылыстыру — алдыңғы және артқы басты шағылыстыру және HiVe Port технологиясы Басты шағылыстыру — алдыңғы және артқы басты шағылыстыру және HiVe Port технологиясы Герметикалық корпус Герметикалық корпус Жетек бөлігі қосымшасы 1 x 5,5 дюйм C-CAM® бастың ортаңғы ауқымы, 1 x 25 мм алтын түсті күмбезді C-CAM® твитері 1 x 6,5 дюйм C-CAM® бастың ортаңғы ауқымы, 1 x 25 мм алтын түсті күмбезді C-CAM® твитері 1 x 5,5 дюйм C-CAM® бас, 1 x 5,5 дюйм C-CAM® бастың ортаңғы ауқымы, 1 x 25 мм алтын түсті күмбезді C-CAM® твитері 2 x 6,5 дюйм C-CAM® бас 1 x 6,5 дюйм C-CAM® бастың ортаңғы ауқымы, 1 x 25 мм алтын түсті күмбезді C-CAM® твитері 2 x 5,5 дюйм C-CAM® бастың ортаңғы ауқымы, 1 x 25 мм алтын түсті күмбезді C-CAM® твитері 1 x 5,5 дюйм C-CAM® бастың ортаңғы ауқымы, 2 x 25 мм алтын түсті күмбезді C-CAM® твитері Қиылысатын жиілік 2,7 кГц 3,1 кГц Т Ж : - 6 д Б @ 6 0 0 Г ц ОЖ/ЖЖ: 2,8 кГц Т Ж: - 6 д Б@ 1 5 0 Г ц ОЖ/ЖЖ: 2,5 кГц 3,0 кГц 2,8 кГц Корпус өлшемдері (торды, клеммаларды және тұғырды қоспағанда) (Б x Е x Д) 2 6 0 x 1 6 5 x 1 8 0 м м

Сыртқы өлшемдері (клеммаларды қоса) (Б x Е x Д) 260 x 165 x 194 мм

Сыртқы өлшемдері (торды және клеммаларды қоса) (Б x Е x Д) 2 6 0 x 1 6 5 x 2 0 5 м м

Сыртқы өлшемдері (тұғырды және табандарды қоса) (Б x Е x Д)

Салмағы (әрқайсысы) 3,5 кг (7 фунт 12 унция) 5,3 кг (11 фунт 10 унция) 11 кг (24 фунт 6 унция) 16,6 кг (36 фунт 8 унция) 5,6 кг (12 фунт 6 унция) 3,2 кг (7 фунт) Түстері Қара емен, ақ күл, жаңғақ, Rosemahmonitoraudio.com 131 Пайдаланушы туралы ақпарат Өнім туралы мәліметтер
