Bronze 2 - Lautsprecher MONITOR AUDIO - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege Regallautsprecher (Standmount)
Marke	Monitor Audio
Modell	Bronze 2
Abmessungen (B x H x T)	190 x 331 x 285 mm
Einzelgewicht	6,3 kg
Frequenzgang	42 Hz – 30 kHz
Nennimpedanz	8 Ohm
Empfindlichkeit	88 dB (2,83 V/1 m)
Nennbelastbarkeit	40 – 100 W RMS
Trennfrequenz	2,8 kHz
Tiefton-/Mitteltonlautsprechertyp	C-CAM® 6,5 Zoll (165 mm) mit Aluminium/Magnesium-Konus
Hochtönertyp	C-CAM® 1 Zoll (25 mm) mit Aluminium/Magnesium-Kalotte
Port-Technologie	HiVe® II (Rillenport) für bessere Dynamik
Anschlüsse	Doppelschraubklemmen (kompatibel mit blanken Kabeln, Bananensteckern, Bi-Wiring, Bi-Amping)
Abdeckgitter	Akustisch transparentes Stoffgitter, unsichtbare Magnetbefestigung
Mitgeliefertes Zubehör	Gitter, Portstopfen, Spikes und Gummifüße, Bedienungsanleitung
Verfügbare Ausführung	Weiße Esche, Schwarze Eiche, Rosemah, Nussbaum
Empfohlene Verwendung	2-Kanal-Stereosystem oder Heimkino (Front oder Rear)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch entstauben. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Auf einer stabilen Oberfläche platzieren. Nicht Feuchtigkeit oder Wärmequellen aussetzen.
Ersatzteile und Reparatur	Wenden Sie sich für Ersatzteile an einen autorisierten Händler oder den Monitor Audio Kundendienst.
Herstellergarantie	5 Jahre (vorbehaltlich Online-Registrierung)

Häufig gestellte Fragen - Bronze 2 MONITOR AUDIO

Wie ist die ideale Position für die Bronze 2 Lautsprecher in einem Stereosystem?

Platzieren Sie die Lautsprecher und die Hörposition so, dass sie ein gleichseitiges Dreieck bilden. Die Lautsprecher sollten 1,8 bis 3 m voneinander entfernt sein und 20-45 cm von der Rückwand sowie mindestens 1 m von den Seitenwänden entfernt stehen. Passen Sie den Abstand zur Wand an, um den Basspegel zu kontrollieren.

Wie schließe ich die Kabel an die Lautsprecherklemmen an?

Schrauben Sie die Klemmen auf, stecken Sie das blanke Kabel in die Öffnung oder verwenden Sie Bananenstecker, nachdem Sie die Kunststoffstopfen entfernt haben. Ziehen Sie fest. Für Bi-Wiring oder Bi-Amping entfernen Sie die Brücken zwischen den Klemmenpaaren.

Was tun, wenn der Bass zu stark ist oder dröhnt?

Stellen Sie die Lautsprecher weiter von der Wand weg oder verwenden Sie die mitgelieferten Portstopfen. Stecken Sie die Stopfen in die Öffnungen auf der Rückseite des Lautsprechers. Dies reduziert die Bassenergie im Bereich der Portabstimmung, ohne den gesamten Tiefgang zu verlieren.

Kann ich die Bronze 2 als Surround-Lautsprecher in einem Heimkino verwenden?

Ja, sie eignen sich hervorragend als Front- oder Hecklautsprecher in einem Heimkinosystem. Für eine optimale Platzierung befolgen Sie die Aufstellungsdiagramme in der Bedienungsanleitung.

Wie wird das magnetische Gitter installiert?

Das Gitter wird magnetisch befestigt. Führen Sie es an den Lautsprecher heran, richten Sie das Logo unten aus, die Magnete positionieren es automatisch. Entfernen Sie es vor dem Bewegen des Lautsprechers.

Was ist der Unterschied zwischen Bipol- und Dipolmodus für den Bronze FX? (Nicht anwendbar auf Bronze 2)

Diese Frage betrifft das Surround-Modell Bronze FX. Der Bronze 2 ist ein Standard-Regallautsprecher ohne Bipol-/Dipolmodus.

Können die Bronze 2 Lautsprecher an der Wand montiert werden?

Nein, sie sind für die Aufstellung auf Ständern (Füßen) oder auf einem Regal konzipiert. Verwenden Sie die mitgelieferten Spikes auf Teppich oder die Gummifüße auf hartem Boden für mehr Stabilität.

Wie pflege ich die lackierten Oberflächen?

Verwenden Sie ein weiches, trockenes Tuch zum Entstauben. Vermeiden Sie scheuernde oder flüssige Reinigungsmittel. Schützen Sie vor direkter Sonneneinstrahlung, um die Farbe zu erhalten.

Kann ich die Portstopfen mit jedem Verstärker verwenden?

Ja, die Portstopfen verändern lediglich das akustische Verhalten des Lautsprechers. Sie beeinträchtigen den Verstärker nicht. Verwenden Sie sie, wenn der Bass in einem kleinen Raum (unter 9 m²) zu stark ist.

Wie ist die Garantie für diese Lautsprecher?

Monitor Audio gewährt eine Garantie von 5 Jahren ab Kaufdatum, vorbehaltlich Online-Registrierung auf www.monitoraudio.com. Bewahren Sie Ihren Kaufbeleg auf.

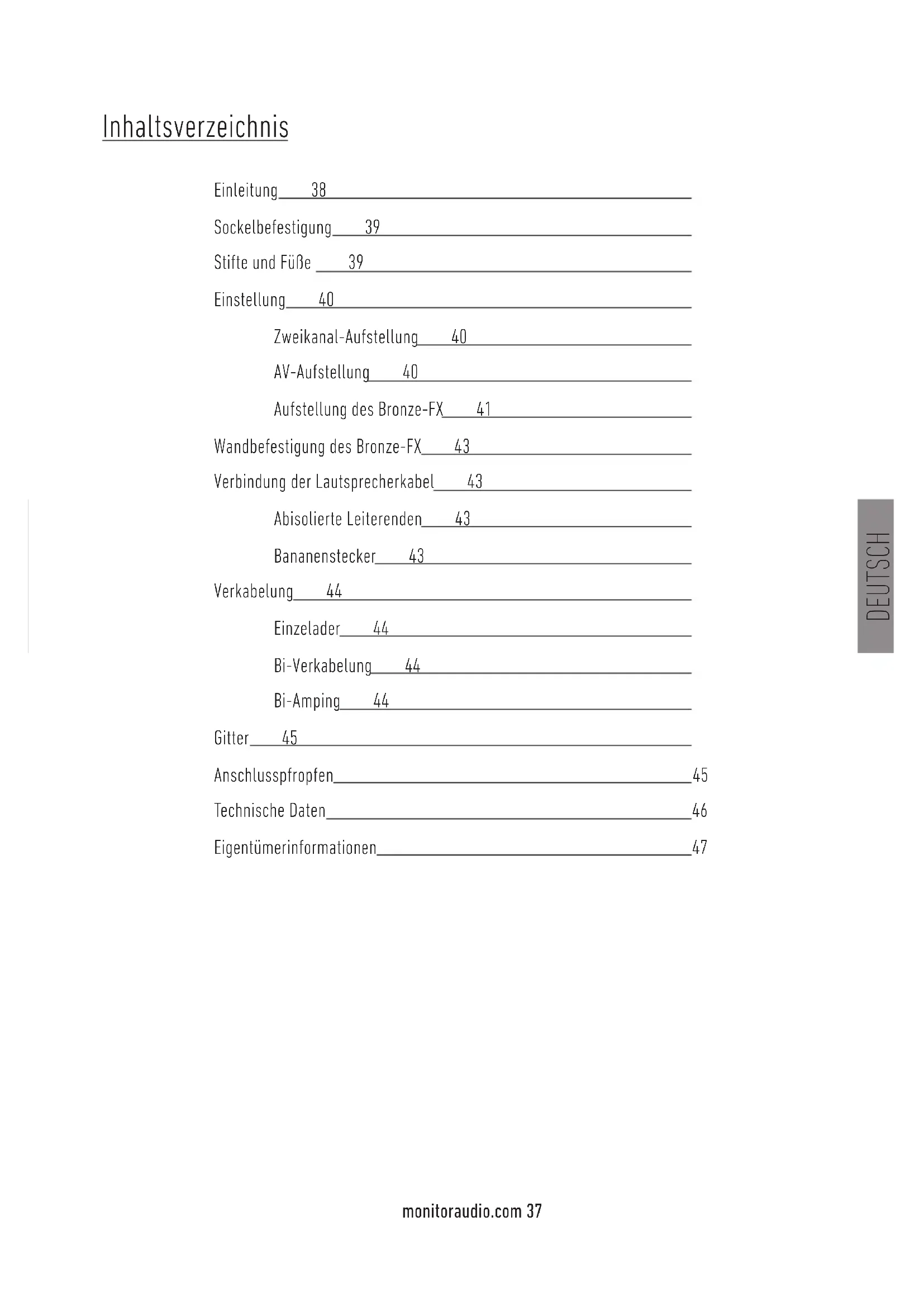

BEDIENUNGSANLEITUNG Bronze 2 MONITOR AUDIO

Sockelbefestigung 39

Stifte und Füße 39

Einstellung 40

Zweikanal-Aufstellung 40

AV-Aufstellung 40

Aufstellung des Bronze-FX 41

Wandbefestigung des Bronze-FX 43

Verbindung der Lautsprecherkabel 43

Abisolierte Leiterenden 43

Bananenstecker 43

Verkabelung 44

Einzelader 44

Bi-Verkabelung 44

Bi-Amping 44

Gitter 45

Anschlusspfropfen 45

Technische Daten 46

Eigentümerinformationen 47

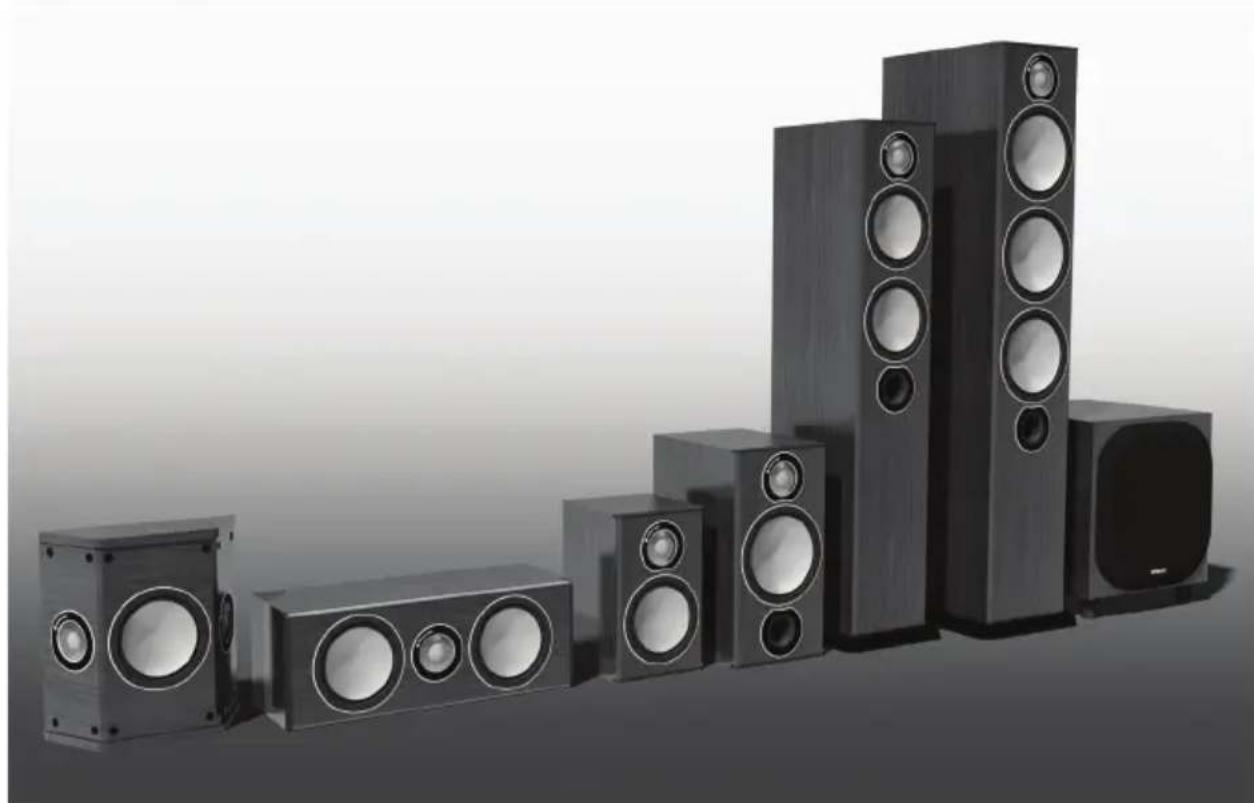

Einleitung

Dies ist die Bronze-Serie, das günstigste Lautsprechersystem von Monitor Audio, die beste Kombination aus dem preisgekrönten Vorgänger und neuen Technologien unserer gehobenen Silber- und Platin-Flaggschiff Produktreihe. Bronze übertrifft die Standards der Leistung und Qualität, die Sie normalerweise bei einer Produktreihe für Einsteiger erwarten würden, bei weitem.

Durch die Verwendung von immer genaueren Computersimulationen und der Einführung von optimierten Materialien und Strukturen haben wir unser renommiertes Bronze BX-Produktangebot auf eine neue Branche abgestimmt und den präzisen und natürlich-dynamischen Klang weiterentwickelt, um den Nachfolger, die Bronze-Serie, auf einem Niveau anzusiedeln, das weit über dem der teureren Konkurrenz liegt.

Die Bronze-Serie bietet alle Vorteile des reinen Klangs und sorgt dafür, dass Sie Freude an Musik und Filmsounds haben. Die Bronze-Serie bietet zudem eine atemberaubende Ästhetik Durch eine höhere Genauigkeit und Effizienz mittels umfassender Test- und Messdaten haben unsere internen Teams eine ideale Kombination aus herausragender Wiedergabetreue und einem schlanken Lifestyle-Design geschaffen, das den wahren Geist von Monitor Audio repräsentiert. Die Bronze-Serie ist im Rahmen der Einsteiger-Systeme eine Klasse für sich.

Sie ist in den attraktiven Vinyl-Möbeloberflächen Weißeche, Schwarzeiche, Rosemah oder Nussbaum erhältlich und wurde mit einer Genauigkeit gefertigt, die für die Marke Monitor Audio weltweit beispielhaft ist. Die sieben schlanken Modelle der Bronze-Serie passen ideal in jeden Raum. Hinter der schlichten Eleganz verbirgt sich ein ausgeklügeltes ergonomisches Design mit Mehrkammerschrank-Strukturen, um die Treiberleistung, qualitativ hochwertige Verbindungen für den einfachen Gebrauch und perfekte Signalübertragung sowie diskret-präzise gefertigte Standfüße für hervorragende Stabilität zu optimieren.

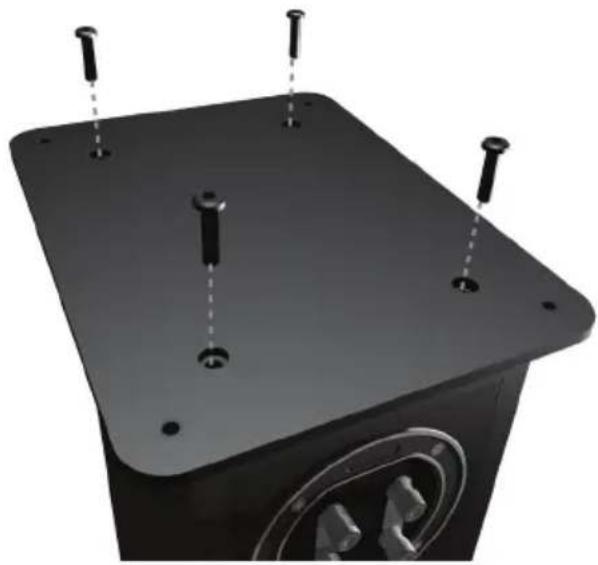

Die Lautsprecher Bronze 5 und 6 werden mit Sockeln ausgeliefert, welche die Stabilität und die akustische Resonanz verbessern. Diese Sockel werden sicher mit den mitgelieferten Schrauben befestigt.

Vor der Anbringung der Sockel sollten Sie sich vergewissern, dass am Bodenbereich keine harten/scharfen Objekte vorhanden sind. Drehen Sie das Gehäuse zur Anbringung des Sockels um, damit die Unterseite nach oben zeigt. Platzieren Sie den Sockel am Gehäuse und richten Sie die Schraubenlöcher im Sockel mit den Einsätzen im Gehäuse aus. Befestigen Sie den Sockel mit den Schrauben sicher am Gehäuse. Befestigen Sie die Schrauben anfangs schrittweise und vergewissern Sie sich, dass der Sockel sicher am Gehäuse sitzt. Befestigen Sie die Füße/Stifte am Sockel, ehe Sie den Lautsprecher wieder umdrehen.

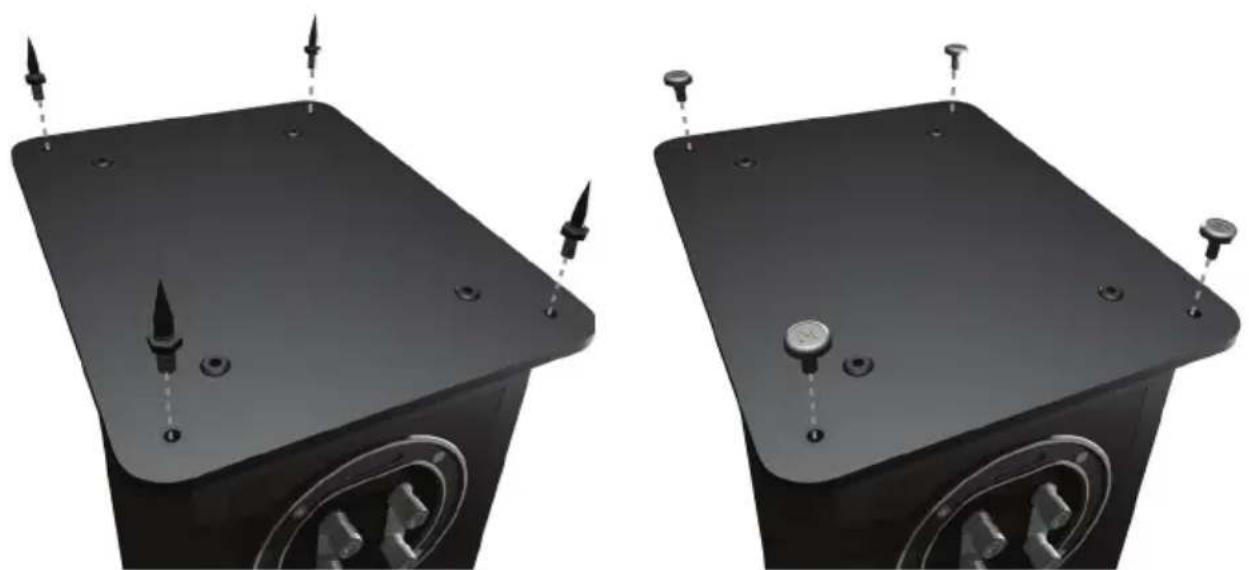

Die Standlautsprecher der Bronze-Serie werden mit Stiften und separaten Gummifußen geliefert. Verwenden Sie die Stifte auf Teppichböden und die Gummifüße auf harten Bodenbelägen, auf denen Stifte nicht eingesetzt werden sollten.

Die Stifte gehen in die Gewindeeinsätze auf der Unterseite des Sockels. Wenn Sie den Sockel nicht verwenden möchten, können die Stifte direkt im Boden des Gehäuses befestigt werden. Stellen Sie sicher, dass am Aufstellungsort der Lautsprecher keine Kabel verlaufen.

HINWEIS: Ohne Sockel wird die Stabilität des Gehäuses verringert.

Drücken Sie auf harten Bodenbelägen die Gummifüße einfach in die gleichen Einsätze, die sonst durch die Stifte besetzt werden würden.

Zweikanal-Aufstellung

Bei einem Zweikanalsystem sollten die Hörposition und die Lautsprecher ein gleichseitiges Dreieck bilden. Stellen Sie die Lautsprecher mit einem Abstand von etwa 1,8 bis 3 m auf. Für ein optimales Klangerlebnis müssen die Lautsprecher mit einem Abstand von 20 bis 45 cm zur Rückwand und 1 m zu den Seitenwänden aufgestellt werden.

Es wird nachdrücklich empfohlen, bei der ersten Aufstellung der Lautsprecher zu experimentieren, da die Umgebung und die persönlichen Klangvorlieben bei jeder Einrichtung variieren. Wenn beispielsweise der Bass nicht stark genug ist, stellen Sie Ihre Lautsprecher etwas näher an die Wand. Wenn der Bass zu stark ist, stellen Sie die Lautsprecher etwas weiter von der Wand weg. Lesen Sie diesbezüglich auch die Informationen auf Seite 45 über die Anschlusspfropfen. Wenn das Stereo-Erlebnis verloren geht, drehen Sie die Lautsprecher etwas nach innen. Der Klang sollte vom Mittelpunkt zwischen den Lautsprechern ausgehen und nicht von den eigentlichen Lautsprechern.

AV-Aufstellung

Die Abbildungen auf den folgenden Seiten zeigen die optimale Aufstellung und geben einige Vorschläge für die Raumaufteilung bei AV-Anwendungen.

Die vorderen und in einigen Fällen auch die hinteren am Boden stehenden Lautsprecher sowie Lautsprecher mit Standhalterung sollten etwa in einem Abstand von 1,8 m bis 2,5 m zueinander und mit einem Abstand von etwa 25 cm zur Wand aufgestellt werden.

Wenn der Klang zu basslastig ist oder im Raum bei der Musikwiedergabe (ohne Subwoofer) ein Bassdröhnen auftritt, stellen Sie die Lautsprecher etwas weiter von den Wänden entfernt auf. Oder passen Sie die Frequenzregelung der Lautsprecher und/oder des Subwoofers an. Versuchen Sie zudem, die Position des Subwoofers zu ändern. Ist dies nicht möglich, verwenden Sie bitte die mitgelieferten Anschlusspfropfen (nicht beim Bronze-FX und Bronze-Center enthalten). Vergleichen Sie Seite 45.

Der Bronze Center sollte so aufgestellt werden, dass er auf Ihre Betrachtungsposition ausgerichtet ist und sich etwa in Ohrhöhe befindet. Falls er sich unter oder über Ohrhöhe befindet, verwenden Sie Gummifüße (es werden kleine Füße mitgeliefert), um den Winkel geringfügig anzupassen.

Die Bronze FX-Lautsprecher sollten entsprechend den unten angegebenen Abbildungen und Anleitungen aufgestellt werden – etwa 60 cm zur Unterseite des Lautsprechers über Ohrhöhe Ihrer Hörposition.

HINWEIS: Bei der Verwendung von zwei Paaren Bronze-FX-Lautsprechern in einem 7.1-System müssen Sie den RECHTEN Lautsprecher für den L-hinten-Surround und den LINKEN Lautsprecher für den R-hinten-Surround verwenden. Ihre seitlichen Surround-Lautsprecher werden mit dem RECHTEN Lautsprecher auf der linken Wand und der LINKE Lautsprecher an der rechten Wand eingestellt. Der Grund hierfür ist die Hochtöner-Phasenlage.

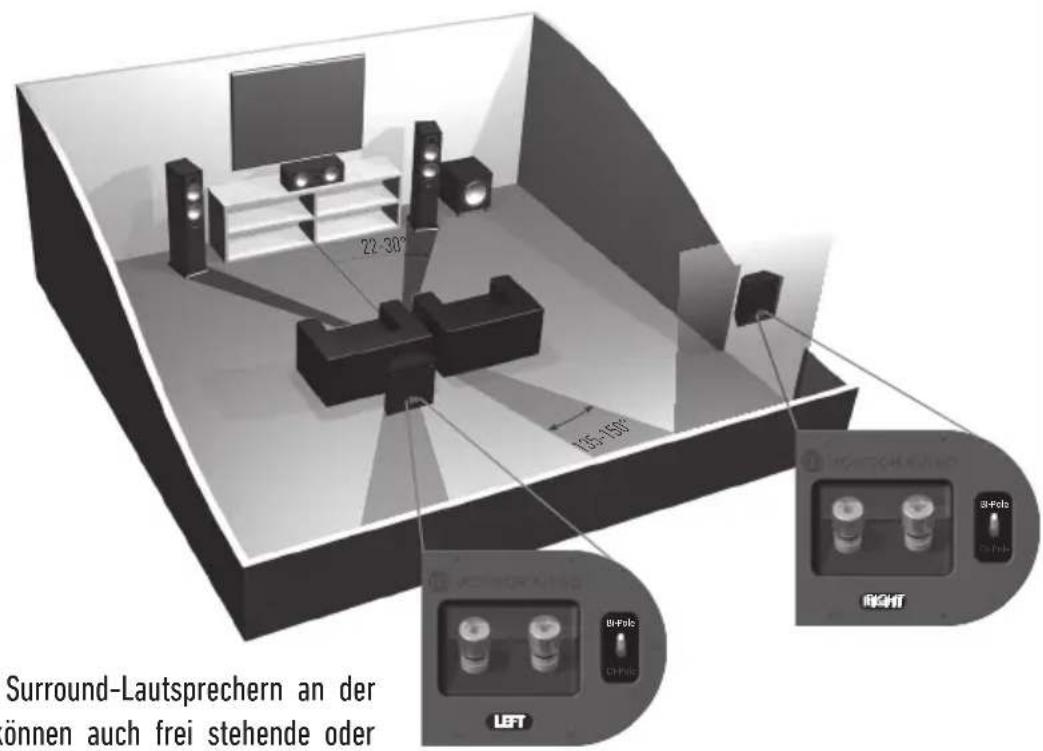

Aufstellung des Bronze-FX

Die Bronze-FX-Lautsprecher sind gepaart, im Einzelnen jedoch rechte und linke Einheiten. Beide können für einen bipolaren (normalen Betrieb) oder dipolaren Modus konfiguriert werden. Die Fabrikeinstellung ist bipolar.

Im bipolaren Modus sind alle Lautsprechereinheiten (Mittel-/Basseinheiten und Hochtöner) phasengleich. Diese Funktion wurde für eine Aufstellung des Bronze FX als Rück-/Surround-Lautsprecher bei einem normalen 5.1-Kanalsystem entwickelt – oder alternativ bei einem 7.1-Kanalsystem ohne ein zweites Paar FX-Lautsprecher für hinten / den Surround.

Im dipolaren Modus sind die von vorn kommenden Hochtöner im Vergleich zu den anderen Hochtönern und der Mittel-/Bass-Einheit phasenverschoben. Am besten experimentieren Sie mit dieser Konfiguration, wenn Sie zwei Paar FX-Lautsprecher in einem 7.1-Kanalsystem verwenden – stellen Sie dabei die FX-Lautsprecher an den Seitenwänden und der Rückwand auf. Beachten Sie dabei, dass es rechte und linke Lautsprecher sind. Im bipolaren Modus muss dies nicht beachtet werden. Es ist entscheidend, dass die Lautsprecher in einem 7.1-Kanalsystem richtig positioniert sind. Beziehen Sie sich bei der Aufstellung auf den entsprechenden Abschnitt auf Seite 40 und die Folgeseiten. Es wird empfohlen, zu experimentieren, um ein optimales Ergebnis zu erhalten.

HINWEIS: Bevor Sie Ihre Bronze FX-Lautsprecher vom bipolaren in den dipolaren Modus schalten, sollten Sie sich vergewissern, dass der Verstärker ausgeschaltet ist. Dies schützt den Verstärker und die Lautsprecher.

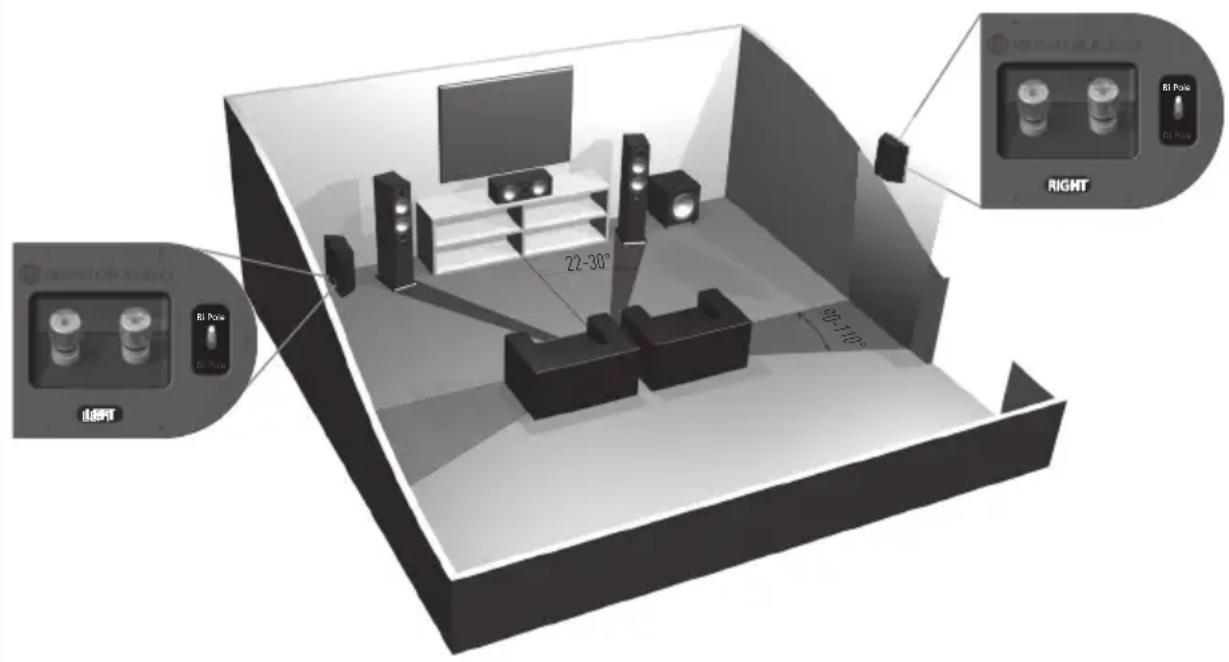

5.1-System mit Surround-Lautsprechern an der Seitenwand (es können auch frei stehende oder Stand-Montagevorrichtungen verwendet werden).

5.1-System mit Surround-Lautsprechern an der Rückwand (es können auch frei stehende oder Stand-Montagevorrichtungen verwendet werden).

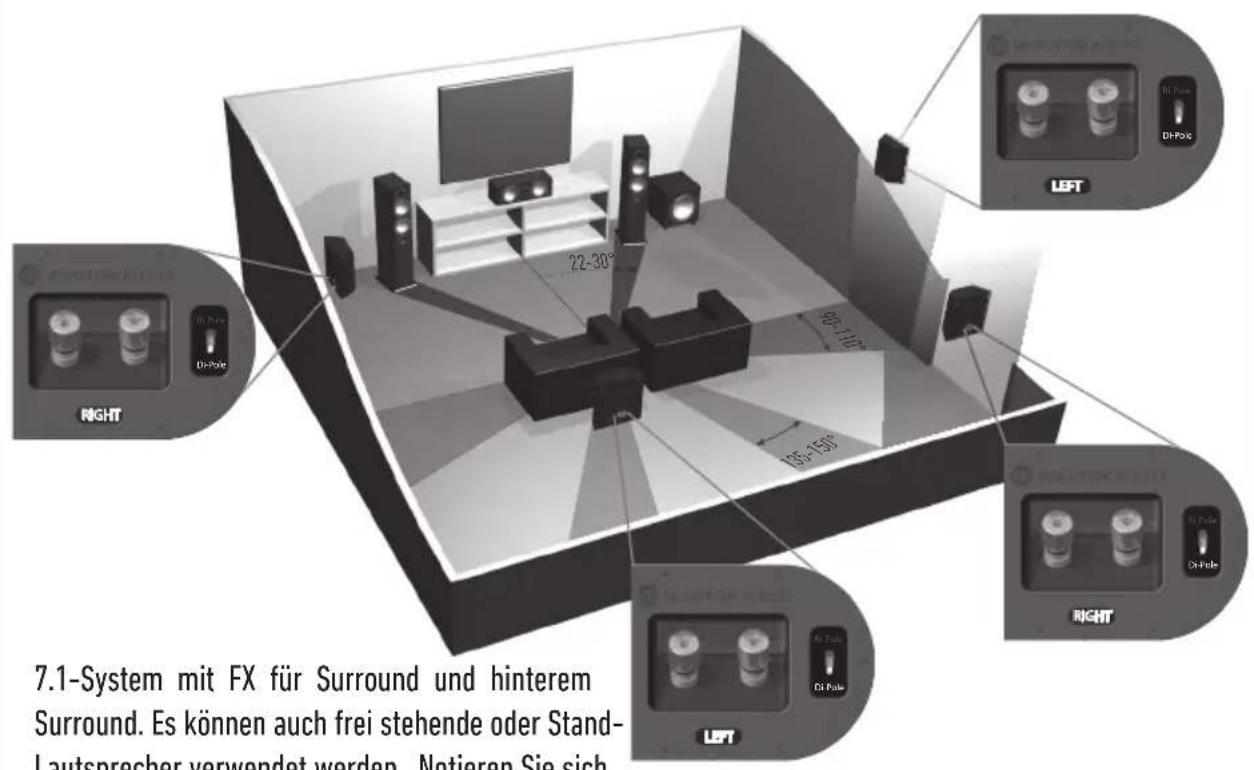

7.1-System mit FX für Surround und hinterem Surround. Es können auch frei stehende oder Stand-Lautsprecher verwendet werden. Notieren Sie sich die linke und rechte Lautsprecher-Positionierung.

Wandbefestigung des Bronze-FX

VORSICHT: Sie müssen den Befestigungsort des Bronze-FX und die Struktur des Mauerwerks festlegen. Wenn Sie sich über das Vorhandensein einer sicheren und zuverlässigen Befestigungsmöglichkeit an Ihrer Wand nicht sicher sind, sollten Sie aus Sicherheitsgründen die Dienstleistung eines kompetenten und fachkundigen Experten in Anspruch nehmen.

VORSICHT: Vergewissern Sie sich, dass an den Befestigungsorten der Wandhalterungen keine Wasserrohre oder Stromkabel in der Wand verlaufen. Stellen Sie sich bei der Arbeit auf eine sichere Trittleiter und vermeiden Sie herabhängende Kabel.

Bei den Bronze FX-Lautsprechern liegen keine Befestigungsschrauben oder Stecker bei. Verwenden Sie bitte geeignete Befestigungselemente für die entsprechende Wandkonstruktion, an der Sie die Bronze FX-Lautsprecher anbringen möchten.

Für die Wandbefestigung des Bronze-FX-Lautsprechers empfehlen wir die Verwendung der Wandbefestigungsvorlage, die im Verpackungskarton beiliegt.

Verbindung der Lautsprecherkabel

Abisolierte Leiterenden

Schrauben Sie die Polklemmen auf und führen Sie die abisolierten Leiterenden durch die Durchgangsbohrung. Anschließend ziehen Sie die Polklemmen wieder fest, um die abisolierten Leiterenden festzuklemmen.

Bananenstecker

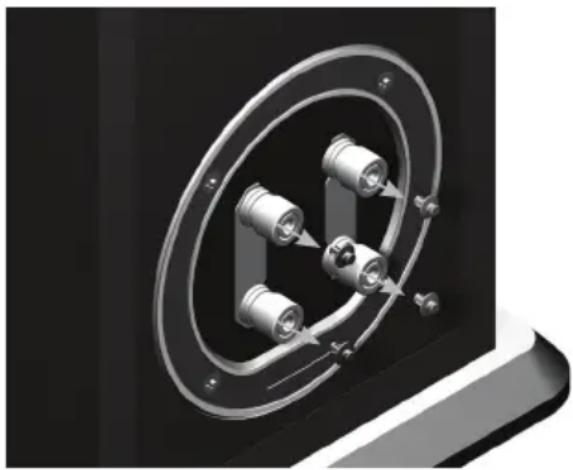

Entfernen Sie die roten und schwarzen Plastikstöpsel von den Anschlüssen und führen Sie die Bananenstecker in die freigelegten Standardlöcher (4 mm). Möglicherweise benötigen Sie eine Zange, um die Stöpsel zu entfernen.

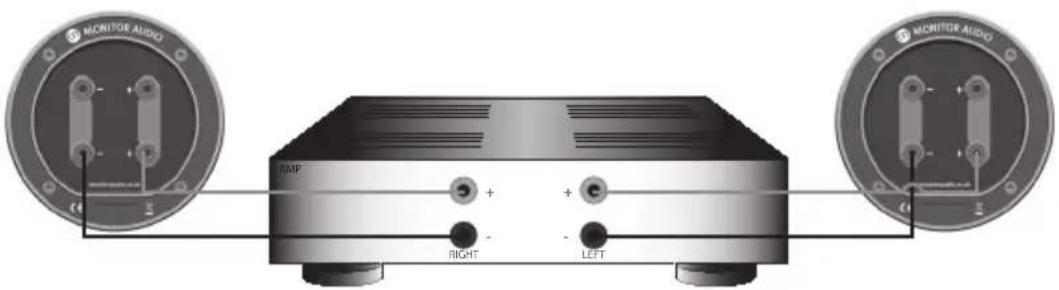

Schließen Sie einen Satz Kabel an die Anschlüsse auf der Rückseite des Lautsprechers an. Verbinden Sie diese entweder oben, unten oder diagonal (wir empfehlen, dabei zu experimentieren, um die gewünschten Ergebnisse zu erreichen).

HINWEIS: Bei dieser Methode dürfen Sie die Klemmbrücken NICHT ENTFERNEN.

Bi-Verkabelung

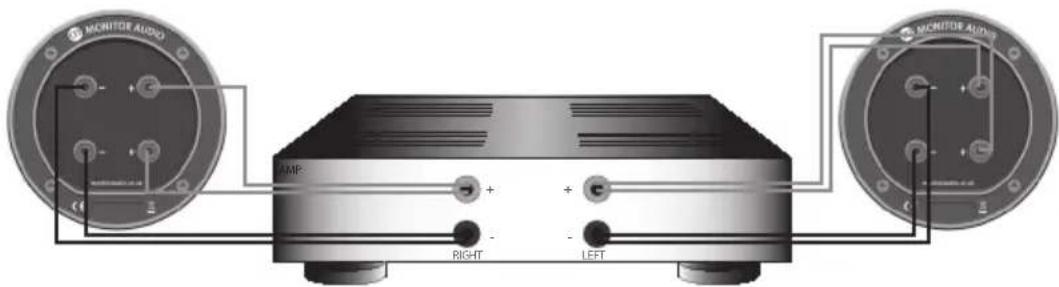

Diese Methode kann mit den Bronze 2, 5 und 6 Lautsprechern durchgeführt werden. Verbinden Sie zwei Kabelsätze mit den oberen und unteren Anschlüssen (Plus an Plus und Minus an Minus) des einzelnen Ausgangs des Verstärkers.

HINWEIS: Bei dieser Methode MÜSSEN die Klemmbrücken ENTFERNT WERDEN.

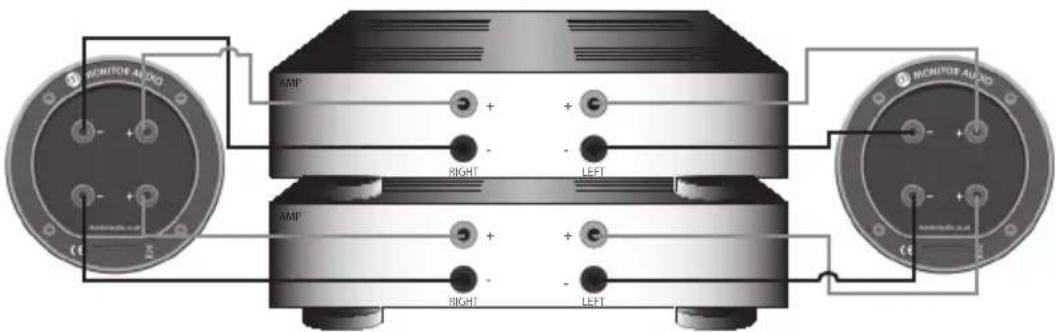

Bi-Amping

Diese Methode kann mit Lautsprechern der Bronze-Serie 2, 5 und 6 durchgeführt werden. Verbinden Sie einen Kabelsatz mit den oberen Anschlüssen des Verstärkers und den unteren Satz mit dem zweiten Verstärker.

HINWEIS: Bei dieser Methode MÜSSEN die Klemmbrücken ENTFERNT WERDEN.

Bronze Series44

Gitter

Jeder Lautsprecher der Bronze-Serie ist mit Gittern ausgestattet, die mit einem akustisch transparenten Gewebe abgedeckt sind. Sie werden in einer separaten Kartonverpackung geliefert. Diese Gitter werden unsichtbar durch Magnete in den Gittern und im Gehäuse an Ort und Stelle gehalten (Bronze FX-Gitter werden mit Stiften und Sockeln befestigt).

Achten Sie bei der Montage darauf, dass sie korrekt mit der Plakette nach unten ausgerichtet sind. Setzen Sie sie anschließend an das Gehäuse. Die Magnete sollten in Position einrasten.

Jeder FX-Lautsprecher ist serienmäßig mit 3 angebrachten Gittern ausgestattet. Um diese Gitter zu entfernen, ziehen Sie sie vorsichtig mit den Fingerspitzen vom Gehäuse ab.

VORSICHT: Entfernen Sie die Gitter vor jedem Anheben und Umstellen der Lautsprecher.

Anschlusspfropfen

ACHTUNG: Achten Sie darauf, die Anschlusspfropfen nicht zu weit in die Öffnung einzuführen, da der Schaumpfropfen dadurch im Gehäuse stecken bleiben könnte.

Wenn der Lautsprecher in einem kleinen Raum (etwa 9 m²) oder einem Raum mit häufig auftretender, betonter Bassresonanz aufgestellt werden soll, kann die Verwendung von Anschlusspfropfen wünschenswert sein. Dabei wird jedoch empfohlen, vor der Anbringung bei der Aufstellung der Lautsprecher im Raum zu experimentieren. Zur Optimierung der Lautsprecherleistung sollten Sie prüfen, ob der Lautsprecher nicht zu nahe an einer Wand oder in einer Zimmerecke aufgestellt ist (lesen Sie hierzu die Empfehlungen auf Seite 40). Wenn die Raumästhetik, die Raumaufteilung oder die Erfahrungen beim Vorhandensein eines ausgeprägten Basses die Aufstellung der Lautsprecher vorgibt, lesen Sie bitte für Bronze 1 oder 2 bei Punkt 1 und für 'Bronze 6, 5 oder 6 bei Punkt 2 weiter.

1. Wenn Regal- / Standlautsprecher (Bronze 1 und 2) in unmittelbarer Nähe von weniger als 20 cm zu einer Rückwand (wie bei einem Bücherregal, der Aufstellung in einem Schrank oder nahe einer Wand) aufgestellt werden müssen, empfehlen wir, Anschlusspfropfen in den Öffnungen zu verwenden. Dies verringert das Bassdröhnen und unterstützt die Lautsprecher bei diesen Umgebungsbedingungen bei der Wiedergabe ihrer Höchstleistung.
2. Wenn Bodenlautsprecher (Bronze 5 und 6) in unmittelbarer Nähe von weniger als 45 cm zu einer Rückwand aufgestellt werden müssen, empfehlen wir die Verwendung von Anschlusspfropfen. Dies verringert das Bassdröhnen und unterstützt die Lautsprecher bei diesen Umgebungsbedingungen bei der Wiedergabe ihrer Höchstleistung.

Was ist Bassdröhnen?

Das Bassdröhnen (es wird manchmal auch als Überhang bezeichnet) wird normalerweise verursacht, wenn die Bassleistung der Lautsprecher die Raummodi anregt und bei einer bestimmten Frequenz oder bei mehreren Frequenzen eine Bassanhebung verursacht. Bei der Verwendung von Anschlusspfropfen wird nicht die Gesamt-Basserweiterung verringert, sondern die Bassenergie / Bassleistung der Öffnungsfrequenzabstimmung. Dadurch verringert sich das Bassdröhnen und gleichzeitig erhöht sich die Klarheit des Basses und die offensichtliche Lebendigkeit. Es wird nachdrücklich empfohlen, dabei zu experimentieren.

Fruebenzberich	55 Hz - 30 KHZ	42 Hz - 30 KHZ	37 Hz - 30 KHZ	34 Hz - 30 KHZ	60 Hz - 30 KHZ	65 Hz - 30 KHZ
Empfindlichkeit (1 W bei 1 M)	88 dB	90 dB	90 dB	90 dB	90 dB	88 dB
Max. Schalldruckpegel (Pear)	109 DBA	113 DBA	113,8 DBA	114,8 DBA	113 DBA	110 DBA
Lestungszahigkeit - Effektivspannung (Watt)	70	100	120	150	120	80
Employohlenge Verstärkeranforderungen - Effektivspannung (Watt)	15-70	30-100	30-120	40-150	20-120	20-80
Korpuskonzption	Rucksetiiger Bassreflex mit Hiye-Port-Techtoloigie	Vorderseitiger Bassreflex mit Hiye-Port-Techtoloigie	Zwelkammer-Bassreflex - Vorder- und Hinterbassrellex mit Hiye-Vort-Port-Techtoloigie	Verisigettes Behauses	Verisigettes Behauses	1 x 5,5" C-CAM® Tef-I Miteteioner 2 x 25 mm Bold Dome-C-AM® Hochlioner
Euganzung der Antirebesüthet	1 x 5,5" C-CAM® Tef-I Miteteioner 1 x 25 mm Bold Dome-C-AM® Hochlioner	1 x 5,5" C-CAM® Tef-I 1 x 5,5" C-CAM® Tief-I Miteteioner 1 x 25 mm Bold Dome-C-AM® Hochlioner	1 x 5,5" C-CAM® Tefitioner, 1 x 6,5" C-CAM® Tief-I Miteteioner 1 x 25 mm Bold Dome-C-AM® Hochlioner	2 x 5,5" C-CAM® Tief-I Miteteioner 1 x 25 mm Bold Dome-C-AM® Hochlioner	3,0 KHZ	2,8 KHZ
Übrergangsfrequenz	2,7 KHZ	3,1 KHZ	LF: -6dB@600 HZ MF/HF: 2,8 KHZ	3,0 KHZ	2,8 KHZ
Geheusesabmessungen (ohne Gitter und Anschlusses und Sockel) (H x B x T)	260 x 165 x 194 mm 10 /4 x 6 /12 x 7 /16 Zoll	350 x 185 x 255 mm 13 /4 x 7 /16 x 10 /16 Zoll	850 x 165 x 248 mm 33 /16 x 6 /12 x 9 /4 Zoll	985 x 185 x 315 mm 38 /4 x 7 /16 x 12 /8 Zoll	165 x 460 x 165 mm 6 /2 x 18 /8 x 6 /12 Zoll	287 x 277 x 108 mm 11 /5/6 x 10 /8 x 4/4 Zoll
Geheusesabmessungen (einschließlich Eich anschlusses) (H x B x T)	260 x 165 x 194 mm 10 /4 x 6 /12 x 7 /16 Zoll	350 x 185 x 269 mm 13 /4 x 7 /16 x 10 /16 Zoll	850 x 165 x 262 mm 33 /16 x 6 /2 x 10 /5/6 Zoll	985 x 185 x 330 mm 6 /2 x 18 /8 x 7 /3/6 Zoll	165 x 460 x 183 mm 6 /2 x 18 /8 x 7 /3/6 Zoll	K/A
Geheusesabmessungen (einschließlich Eitter und Anschlusses) (H x B x T)	260 x 165 x 205 mm 10 /4 x 6 /12 x 8 /16 Zoll	350 x 185 x 281 mm 13 /4 x 7 /16 x 11 /16 Zoll	850 x 165 x 273 mm 33 /16 x 6 /2 x 10 /3/4 Zoll	985 x 185 x 341 mm 6 /2 x 18 /8 x 7 /3/6 Zoll	6 /2 x 18 /8 x 7 /5/6 Zoll	287 x 280 x 118 mm 11 /5/6 x 11 x 4/5/8 Zoll
Geheusesabmessungen (einschließlich Eitter und Anschlusses) (H x B x T)	260 x 165 x 205 mm 10 /4 x 6 /12 x 8 /16 Zoll	350 x 185 x 281 mm 13 /4 x 7 /16 x 11 /16 Zoll
Geheusesabmessungen (einschließlich Eitter und Anschlusses) (H x B x T)	260 x 165 x 205 mm 10 /4 x 6 /12 x 8 /16 Zoll	350 x 185 x 281 mm 13 /4 x 7 /16 x 11 /16 Zoll
Geheusesabmessungen (pro gerat)	3,5 Kg (7 lb 12 oz)	5,3 Kg (11 lb 10 oz)	11 Kg (24 lb 6 oz)	16,5 Kg (36 lb 8 oz)	5,6 Kg (12 lb 6 oz)	3,2 Kg (7 lb)
Oberrittacheausfuhrungen	3,5 Kg (7 lb 12 oz)	5,3 Kg (11 lb 10 oz)	11 Kg (24 lb 6 oz)	16,5 Kg (36 lb 8 oz)	5,6 Kg (12 lb 6 oz)	3,2 Kg (7 lb)
Schwarzeltche, Wellesche, Wassbaum, Rossmah
Öbrittachtaneusfuhrungen
K/A	K/A	898 x 215 x 282 mm 33 /8 x 8 /16 x 11 /18 Zoll	1033 x 235 x 350 mm 40 /116 x 9 /4 x 13 /4 Zoll	1033 x 235 x 350 mm 40 /116 x 9 /4 x 13 /4 Zoll	K/A
K/A	K/A	898 x 215 x 282 mm 33 /8 x 8 /16 x 11 /18 Zoll	1033 x 235 x 350 mm 40 /116 x 9 /4 x 13 /4 Zoll	K/A

Eigentümerinformationen

Produktangaben

Modell

Produkt-Seriennummer ____

Kaufdatum ____

Händlerinformationen

Händlername ____

Anschrift ____

E-Mail-Adresse

Telefonnummer ____

Monitor Audio behält sich das Recht vor, die technischen Daten ohne vorherige Ankündigung zu ändern.

Für die 5 Jahre Hersteller-Garantie rufen Sie bitte das Online-Anmeldeformular auf: www.monitoraudio.com

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

England

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.monitoraudio.com

Geplant und entwickelt im Vereinigten Königreich Hergestellt in China
