КІРАЎНІЦТВА КАРЫСТАЛЬНІКА Bronze 2 MONITOR AUDIO

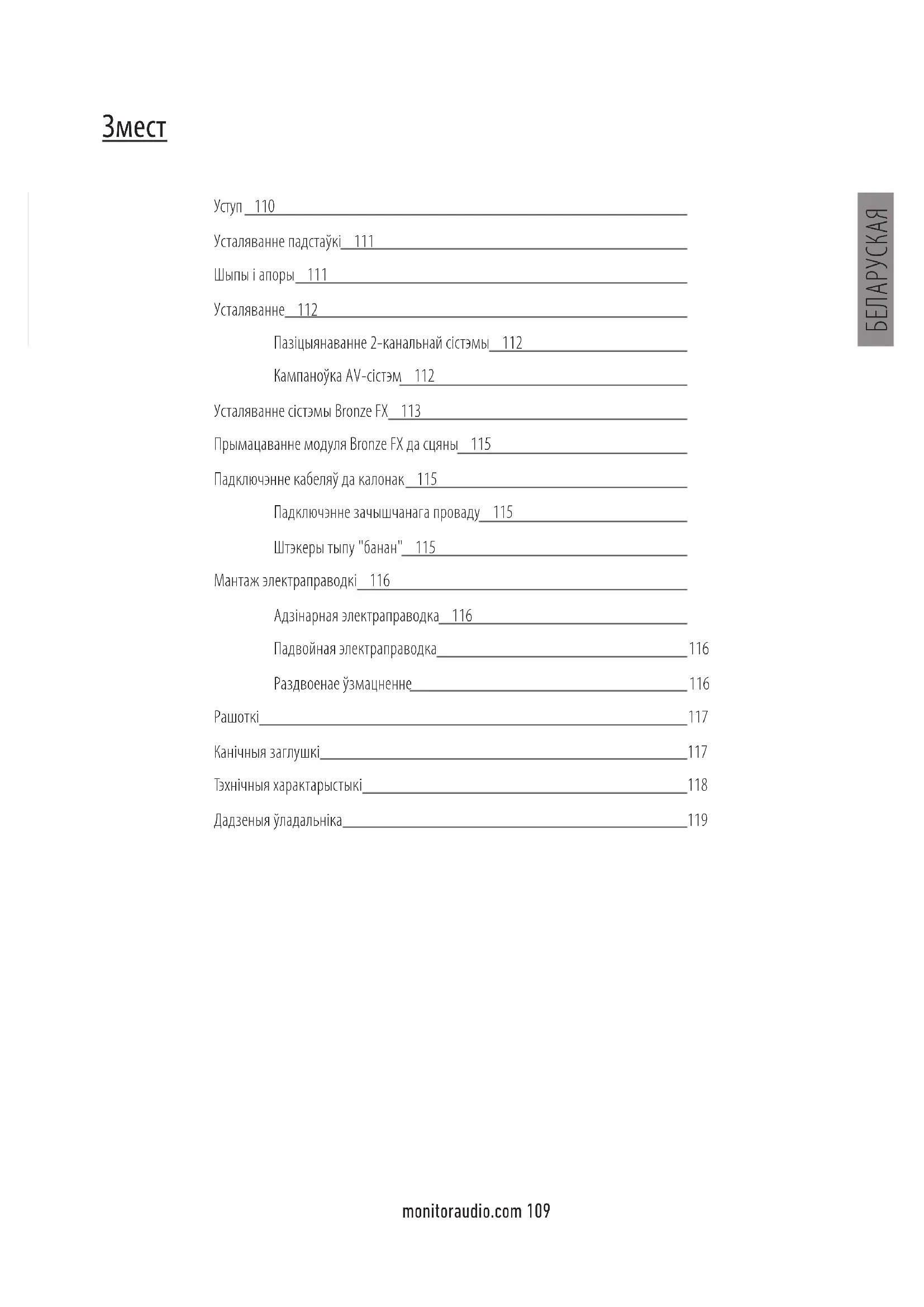

Уступ 110 Усталяванне падстаўкі 111 Шыпы і апоры 111 Усталяванне 112 Пазіцыянаванне 2-канальнай сістэмы 112 Кампаноўка AV-сістэм 112 Усталяванне сістэмы Bronze FX 113 Прымацаванне модуля Bronze FX да сцяны 115 Падключэнне кабеляў да калонак 115 Падключэнне зачышчанага проваду 115 Штэкеры тыпу "банан" 115 Мантаж электраправодкі 116 Адзінарная электраправодка 116 Падвойная электраправодка 116 Раздвоенае ўзмацненне 116 Рашоткі 117 Канічныя заглушкі 117 Тэхнічныя характарыстыкі 118 Дадзеныя ўладальніка 119 БЕЛАРУСКАЯBronze Series110

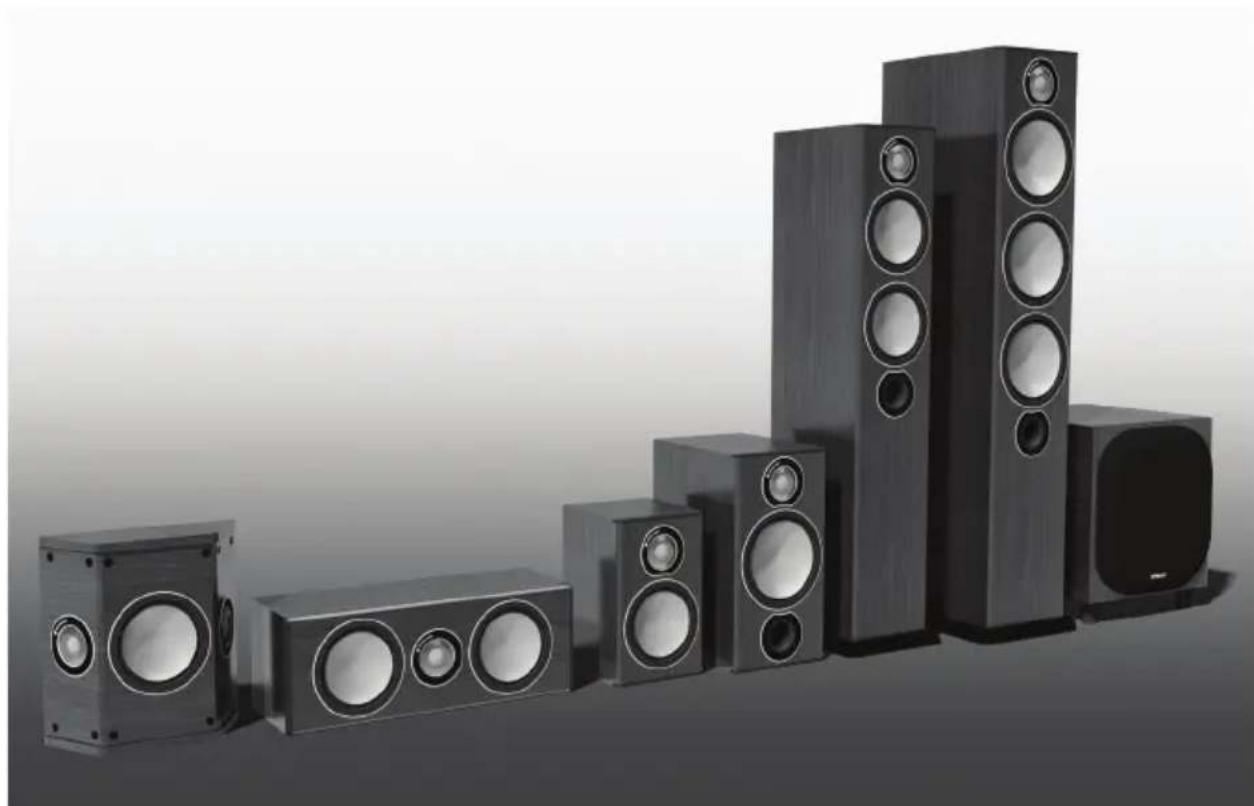

Акустычныя сістэмы серыі Bronze – гэта самая даступная серыя акустычных сістэм кампаніі Monitor Audio. Яна аб'ядноўвае ў сабе ўсе лепшыя якасці яе папярэднікаў і сучасныя тэхналогіі, якія выкарыстоўваюцца пры стварэнні нашых элітарных лінеек Silver і Platinum. Па сваіх характарыстыках і якасці серыя Bronze істотна пераўзыходзіць "стандартныя" патрабаванні, якія прад'яўляюць спажыўцы да сістэм "пачатковага ўзроўню". Выкарыстанне самых дакладных метадаў камп'ютэрнага мадэліравання, самых сучасных матэрыялаў і стварэнне самых дасканалых канструкцый дазволіла нам удасканаліць нашу знакамітую лінейку Bronze BX і ўкласці яе дзівосна выразнае і натуральна дынамічнае гучанне ў серыю Bronze, падняць яе на новы ўзровень, перавышаючы магчымасці шматлікіх дарагіх канкурэнтаў. Дзякуючы нашым няспынным пошукам найчысцейшага гуку вы можаце атрымліваць асалоду ад музыкі і відэа разам з нашымі калонкамі серыі Bronze. Серыя Bronze распрацавана, каб дарыць захапленне. Высокая дакладнасць дадзеных усебаковых выпрабаванняў і вымярэнняў дазволіла нашым спецыялістам аб'яднаць дзівосную якасць прайгравання з вытанчанай канструкцыяй, стварыўшы прадукт, які найлепш адлюстроўвае дух кампаніі Monitor Audio. Гэта парадаксальна для прадукцыі "пачатковага ўзроўню", але серыя Bronze утварыла асобны клас. Сем вытанчаных мадэляў серыі Bronze з дзівосным вінілавым аздабленнем колеру ясеня, аксамітавага дуба, чырвонага ці арэхавага дрэва, створаныя з акуратнасцю вядомай ва ўсім свеце маркі Monitor Audio, будуць цудоўна выглядаць у любым памяшканні. За іх стрыманай элегантнасцю хаваецца дасканалая, эрганамічная канструкцыя, а, менавіта, шматкамерныя карпусы, якія забяспечваюць эфектыўную работу драйвераў, цудоўную перадачу сігналa і лёгкія, з высокай дакладнасцю вырабленыя апоры, што забяспечваюць выдатную ўстойлівасць.monitoraudio.com 111 Усталяванне падстаўкі (толькі мадэлі Bronze 5 і 6) З мэтай павышэння ўстойлівасці і акустычных характарыстыкаў мадэлі Bronze 5 і 6 камплектуюцца падстаўкамі. Падстаўкі прымацоўваюцца нітамі з камплекта пастаўкі. Перад усталяваннем падстаўкі ачысціце мантажную вобласць падлогі ад усіх цвёрдых/вострых прадметаў. Для ўсталявання падстаўкі перавярніце калонку ўверх дном. Усталюйце падстаўку на корпус калонкі і сумясціце адтуліны ў падстаўцы з устаўкамі на корпусе. нітамі замацуйце падстаўку на корпусе. Паслядоўна зацягніце ніты і праверце надзейнасць мацавання падстаўкі да корпуса. Перш чым перавярнуць корпус калонкі ў звычайнае становішча, усталюйце ў падстаўку апоры/

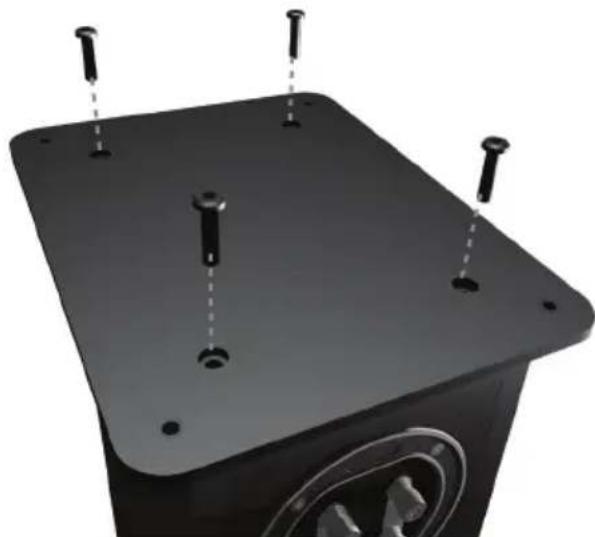

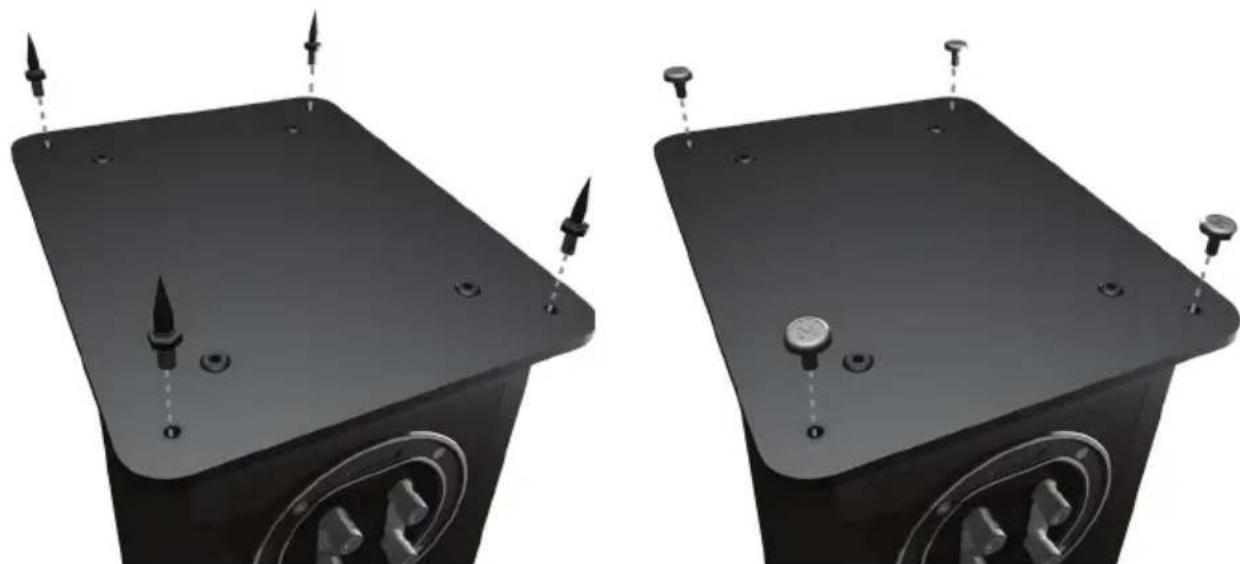

Шыпы і апоры Падлогавыя калонкі серыі Bronze пастаўляюцца з шыпамі і асобнымі гумавымі апорамі (ножкамі). Шыпы прызначаны для падлог з дывановымі пакрыццямі, а гумавыя ножкі – для цвёрдых падлог, на якіх нельга выкарыстоўваць шыпы. Шыпы закручваюцца ў разьбовыя ўстаўкі ў ніжнім баку падстаўкі. Калі Вы не жадаеце выкарыстоўваць падстаўку, шыпы можна ўсталяваць непасрэдна ў дно корпуса калонкі. Пры ўсталяванні калонак на месца не дапускайце нацяжэння кабеляў. ЗАЎВАГА. Пры выкарыстанні без падстаўкі калонка становіцца менш устойлівай. У выпадку ўсталявання на цвёрдую падлогу гумавыя ножкі проста ставяцца ў тыя ж устаўкі, у якія звычайна ўсталёўваюцца шыпы. БЕЛАРускАЯBronze Series112 Усталяванне Пазіцыянаванне 2-канальнай сістэмы Падчас выкарыстання 2-канальнай сістэмы слухач і калонкі павінны размяшчацца ў вяршынях роўнабаковага трохкутніка. Адлегласць паміж калонкамі павінна складаць 6-10 футаў (1,8-3 м). Ідэальная адлегласць да задняй сцяны павінна складаць 8-18 цаляў (20-45см); да бакавых сцен — 3 футы (~1м). Падчас усталявання сістэмы настойліва рэкамендуецца эксперыментаваць, бо асяроддзе і асабістыя перавагі могуць істотна адрознівацца. Пры недастатковым узроўні нізкіх частот паспрабуйце, напрыклад, пасунуць калонкі бліжэй да сцяны. І наадварот – адсунуць ад сцяны, калі ўзровень нізкіх частот празмерны. Глядзіце таксама інфармацыю пра канічныя заглушкі на старонцы 117. Пры страце стэрэагуку паспрабуйце крыху звузіць заглушкі ў насавой частцы.Павінна здавацца, што гук зыходзіць з сярэдняй зоны паміж калонкамі, а не з іх саміх. Кампаноўка AV-сістэм Ніжэй паказана аптымальная кампаноўка і некаторыя рэкамендацыі па планаванню памяшканняў для AV-сістэм. Адлегласці паміж франтальнымі і, у некаторых выпадках, тылавымі падлогавымі і палічнымі калонкамі павінны складаць прыблізна 6-9 футаў (1,8-2,5м), і не меней 10 цаляў (25см) да сцяны. Калі пры прайграванні музыкі (без сабвуфера) узровень нізкіх частот празмерны, або ўзнікае нізкачастотны гуд, паспрабуйце трохі адсунуць калонкі ад сцяны (сцен), ці адрэгуляваць частату падзелу для дынамікаў і/ ці сабвуфера. Паспрабуйце, таксама, змяніць месцазнаходжанне сабвуфера. Калі гэта немагчыма, паспрабуйце скарыстаць канічныя заглушкі (не ўваходзяць укамплект пастаўкі мадэляў Bronze-FX і Centre). Глядзіце старонку117. Мадэль Bronze Centre павінна быць накіравана на гледача і размяшчацца прыблізна на ўзроўні яго вушэй. У выпадку размяшчэння ніжэй ці вышэй узроўню вушэй, крыху нахіліце сістэму з дапамогай гумавых ножак (у камплект уваходзяць невялікія ножкі). Мадэль Bronze FX павінна размяшчацца ў адпаведнасці з прыведзенымі ніжэй малюнкамі; ніз калонак павінен знаходзіцца прыблізна на 2 футы (60 см) вышэй узроўню вушэй слухача. ЗАЎВАГА. Пры выкарыстоўванні 2-х пар Bronze FX у сістэме 7.1 ПРАВАЯ калонка выкарыстоўваецца ў якасці правай тылавой, а ЛЕВАЯ – у якасці левай тылавой калонкі аб'ёмнага гучання. Такім чынам, ПРАВАЯ бакавая калонка аб'ёмнага гучання ўсталёўваецца на левай сцяне, а ЛЕВАЯ – на правай. Гэта абумоўлена фазіроўкай высокачастотнага дынаміка.monitoraudio.com 113 Усталяванне сістэмы Bronze FX Модулі Bronze FX спараныя, але насамрэч уяўляюць сабою правы і левы блокі. Для абодвух блокаў можна задаць біпольны (звычайны) ці дыпольны рэжым працы. З завода блокі пастаўляюцца ў біпольным рэжыме. У біпольным рэжыме ўсе калонкі (сярэднечастотныя/ нізкачастотныя і высокачастотныя) працуюць сінфазна. Гэты рэжым прызначаны для тых выпадкаў, калі Bronze FX выкарыстоўваецца ў якасці тылавых калонак/ калонак аб'ёмнага гучання ў стандартнай 5.1-канальнай сістэме, або ў 7.1-канальнай сістэме без другой пары FX, якая выкарыстоўваецца для тылавога/ аб'ёмнага гучання. У дыпольным рэжыме пярэднія ўзбуджальныя высокачастотныя дынамікі працуюць не ў фазе звысокачастотным і сярэднечастотным/нізкачастотным блокам. Такая канфігурацыя лепш за ўсё падыходзіць для выпадкаў з выкарыстаннем дзвюх пар модуляў FX у якасці часткі 7.1-канальнай сістэмы, у якой FX размяшчаюцца на задняй і бакавых сценах. Неабходна памятаць, што гэтыя модулі з'яўляюцца лева- і правабаковымі. У біпольным рэжыме гэта не мае значэння. Правільнасць іх размяшчэння мае значэнне ў 7.1-канальнай сістэме. Глядзіце параграф, прысвечаны выбару варыянта размяшчэння (старонка 112) і малюнкі ніжэй. Ва ўсіх выпадках для дасягнення найлепшых вынікаў рэкамендуецца эксперыментаваць. ЗАЎВАГА. Пераключэнне модуляў Bronze FX' з біпольнага ў дыпольны рэжым выконвайце толькі пры выключаным узмацняльніку. Гэта ўберажэ ўзмацняльнік іакустычную сістэму ад пашкоджання. LEFT Di-PoleBi-PoleRIGHTDi-PoleBi-PoleDi-PoleBi-PoleDi-PoleBi-Pole 90-110° 22-30° 5.1-канальная сістэма з калонкамі аб'ёмнага гучання на бакавой сцяне (таксама могуць выкарыстоўвацца прылады для мантажу на падлогу/ стойку). БЕЛАРускАЯBronze Series114 Di-PoleBi-PoleDi-PoleBi-PoleRIGHTDi-PoleBi-PoleRIGHTDi-PoleBi-Pole LEFT LEFT 135-150° 90-110° 22-30° 7.1-канальная сістэма з FX-модулямі аб'ёмнага і тылавога аб'ёмнага гучання. Могуць выкарыстоўвацца таксама падлогавыя/ стоечныя калонкі. Неабходна правільна размясціць левую і правую калонку. RIGHTDi-PoleBi-Pole LEFT Di-PoleBi-PoleDi-PoleBi-PoleDi-PoleBi-Pole22-30° 135-150° 5.1-канальная сістэма з калонкамі аб'ёмнага гучання на бакавой сцяне (могуць выкарыстоўвацца прылады для мантажу на падлогу/ стойку).monitoraudio.com 115 Прымацаванне модуля Bronze FX да сцяны УВАГА! Неабходна вызначыць месца прымацавання модуля Bronze FX і канструкцыю сцяны. Калі вы не ўпэўнены, што можаце выканаць надзейнае і бяспечнае прымацаванне, то, па меркаваннях бяспекі, скарыстайцеся паслугамі кампетэнтнага і кваліфікаванага спецыяліста. УВАГА! Пераканайцеся ў адсутнасці ўнутры сцяны трубаправодаў і электрычных кабеляў (правадоў) у месцах мацавання насценных кранштэйнаў. Для працы выкарыстоўвайце надзейныя падстаўкі; не дапускайце нацяжэння правадоў. Модулі Bronze FX не камплектуюцца мацавальнымі нітамі і заглушкамі. Выкарыстоўвайце крапёж, які адпавядае тыпу сцяны, да якой прымацоўваецца модуль Bronze FX. Для палягчэння прымацавання модуля Bronze FX да сцяны рэкамендуецца выкарыстоўваць асобны шаблон, змешчаны ва ўпаковачнай скрынцы. Падключэнне кабеляў да калонак Падключэнне зачышчанага проваду Адкруціце заціскныя клемы і прасуньце адпаведны провад праз скразную адтуліну ў кожнай зклем. Зацягнуўшы заціскныя клемы, зацісніце ў іх правады. Штэкеры тыпу "банан" Здыміце з клем чырвоныя і чорныя пластмасавыя заглушкі і ўстаўце штэкеры тыпу "банан" устандартныя адтуліны дыяметрам 4мм. Вам могуць спатрэбіцца пласкагубцы, каб уставіць штэкеры. БЕЛАРускАЯBronze Series116 Мантаж электраправодкі Адзінарная электраправодка Падключыце адзінарны камплект кабеляў да клем на задняй панэлі калонкі. Дапускаецца падключэнне да верхніх, ніжніх клем і нават па дыяганалі (для дасягнення добрых вынікаў рэкамендуецца эксперыментаваць). ЗАЎВАГА. Пры выкарыстанні гэтага метаду, перамычкі паміж клемамі неабходна пакінуць

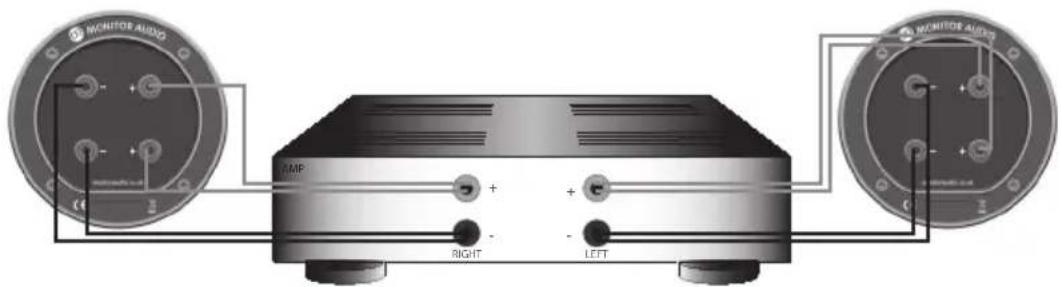

Падвойная электраправодка Гэтым спосабам можна падключаць акустычныя сістэмы Bronze 2, 5 і 6. Падключыце два камплекты кабеляў да верхніх і ніжніх клем (дадатныя да дадатных, адмоўныя да адмоўных) ад аднаго выйсця ўзмацняльніка. ЗАЎВАГА. Пры выкарыстанні гэтага метаду, перамычкі паміж клемамі НЕАБХОДНА выдаліць. Раздвоенае ўзмацненне Гэтым спосабам можна падключаць акустычныя сістэмы Bronze серыі 2, 5 і 6. Да верхніх клем падключыце выходныя кабелі аднаго ўзмацняльніка, а да ніжніх – другога. ЗАЎВАГА. Пры выкарыстанні гэтага метаду, перамычкі паміж клемамі НЕАБХОДНА выдаліць. LEFT

Акустычныя сістэмы Bronze усіх серый камплектуюцца рашоткамі, задрапіраванымі акустычна празрыстай тканінай. Рашоткі пастаўляюцца ў асобнай кардоннай упакоўцы. Рашоткі маюць схаванае мацаванне пры дапамозе магнітаў, усталяваных на рашотках і на корпусе (на Bronze FX рашоткі мацуюцца з дапамогай штыфтоў і гнёздаў). Рашотка ўсталёўваецца на корпус эмблемай уніз. Рашотка ўтрымліваецца на месцы магнітам. Кожная акустычная сістэма FX пастаўляецца з трыма асобнымі рашоткамі, усталяванымі на заводзе. Каб зняць рашоткі, асцярожна падкалупніце іх кончыкамі пальцаў. УВАГА! Перад пад'ёмам ці перамяшчэннем акустычнай сістэмы, зніміце з яе ўсе рашоткі. Канічныя заглушкі УВАГА! Будзьце асцярожнымі, не ўстаўляйце канічныя заглушкі занадта глыбока ў адтуліны фазаінвертара – гэта можа прывесці да іх падзення ўнутр корпуса акустычнай сістэмы. У выпадку усталявання акустычнай сістэмы ў невялікім памяшканні – каля 9 кв. метраў (80 кв. футаў), або ў памяшканні з павышанай аддачай на нізкіх частотах, усталяванне канічных заглушак можа быць карысным. Аднак перад гэтым рэкамендуецца паэксперыментаваць з выбарам месца усталявання акустычнай сістэмы. Для аптымізацыі характарыстыкаў акустычных сістэм, не размяшчайце іх надта блізка да сцен ці да кутоў памяшкання (глядзіце рэкамендацыі на старонцы 112). Калі месцазнаходжанне калонак вызначаецца эстэтыкай ці інтэр'ерам памяшкання, або мае месца акцэнтаванне нізкіх частот, глядзіце пункт 1 – для сістэм Bronze 1 і 2, або пункт2 – для сістэм Bronze 5 і 6.

1. У тым выпадку, калі палічныя/ стоечныя калонкі (Bronze 1 і 2) будуць знаходзіцца на адлегласці менш за

20см ад задняй сцяны (напрыклад, на кніжнай паліцы ці на стойцы паблізу сцяны) рэкамендуецца ўставіць у адтуліны фазаінвертара канічныя заглушкі. Гэта аслабіць нізкачастотны гуд і забяспечыць найлепшыя характарыстыкі акустычнай сістэмы ў існых умовах.

2. Выкарыстоўваць канічныя заглушкі для падлогавых акустычных сістэм (Bronze 5 і 6) рэкамендуецца ў тых

выпадках, калі сістэмы знаходзяцца на адлегласці меней 18 цаляў/ 45 см ад задняй сцяны. Гэта аслабіць нізкачастотны гуд і забяспечыць найлепшыя характарыстыкі акустычнай сістэмы ў існых умовах. Што такое нізкачастотны гуд? Нізкачастотны гуд (часам званы лішкам) звычайна ўзнікае тады, калі нізкачастотныя ваганні, выходзячыя з акустычнай сістэмы, "ўзбуджаюць" уласныя ваганні ў памяшканні, акцэнтуючы адну ці некалькі частот. Усталяванне заглушак у адтуліны фазаінвертара не змяншае ступень распаўсюджання нізкачастотнага кампанента, аднак аддача нізкачастотнай энергіі зблізку частаты налады фазаінвертара змяншаецца. Пры гэтым аслабляецца нізкачастотны гуд, павялічваецца "празрыстасць" і "жвавасць" гучання. Настойліва рэкамендуецца эксперыментаваць з заглушкамі. БЕЛАРускАЯТэхнічныя характарыстыкі Bronze Series118 Мадэль Bronze 1 Bronze 2 Bronze 5 Bronze 6 Bronze Center Bronze FX Фармат сістэмы 2-канальная 2-канальная 2 1/2-канальная 2 1/2-канальная 2-канальная 2-канальная Частотны дыяпазон 55Гц - 30кГц 42Гц - 30кГц 37Гц - 30кГц 34Гц - 30кГц 60Гц - 30кГц 65Гц - 30кГц Адчувальнасць (1 Вт на адлегласці 1м) 88дБ 90дБ 90дБ 90дБ 90дБ 88дБ Намінальны імпеданс (Ом) 8 8 8 8 8 8 Максімальны ўзровень гукавой магутнасці (пары) 109дБА 113дБА 113,8дБА 114,8дБА 113дБА 110дБА Эфектыўная камутацыйная магутнасць (Вт)

Рэкамендуемая эфектыўная магутнасць узмацняльніка (Вт) 15-70 30-100 30-120 40-150 20-120 20-80 Канструкцыя корпуса Акустычны фазаінвертар з тылавым портам, выкананым па тэхналогіі HiVe Акустычны фазаінвертар з франтальным портам, выкананым па тэхналогіі HiVe Двухкамерны акустычны фазаінвертар з франтальным і тылавым портам, выкананым па тэхналогіі HiVe Акустычны фазаінвертар з франтальным і тылавым портам, выкананым па тэхналогіі HiVe Герметычны корпус Герметычны корпус Кіруючая прылада НЧ-СЧ дынамік: C-CAM®, 1 x 5,5цалі; ВЧ-дынамік: Gold Dome C-CAM®, 1 x 25мм НЧ-СЧ дынамік: C-CAM®, 1 x 6,5цалі; ВЧ-дынамік: Gold Dome C-CAM®, 1 x 25мм НЧ дынамік: C-CAM®, 1 x 5,5цалі; НЧ-СЧ дынамік: C-CAM®, 1 x 5,5цалі; ВЧ-дынамік: Gold Dome C-CAM®, 1 x 25мм НЧ дынамік: C-CAM®, 2 x 6,5цалі; НЧ-СЧ дынамік: C-CAM®, 1 x 6,5цалі; ВЧ-дынамік: Gold Dome C-CAM®, 1 x 25мм НЧ-СЧ дынамік: C-CAM®, 2 x 5,5 цалі; ВЧ-дынамік: Gold Dome C-CAM®, 1 x 25мм НЧ-СЧ дынамік: C-CAM®, 1 x 5,5 цалі; ВЧ-дынамік: Gold Dome C-CAM®, 2 x 25мм Частата раздзялення 2,7кГц 3,1кГц НЧ: -6дБ на 600Гц СЧ/ВЧ: 2,8кГц НЧ: -6дБ на 150Гц СЧ/ВЧ: 2,5кГц 3,0кГц 2,8кГц Памеры корпуса (без рашоткі, клем і падстаўкі) (В x Ш x Г) 260 x 165 x 180мм

Вонкавыя памеры (з клемамі) (В x Ш x Г) 260 x 165 x 194мм

Вонкавыя памеры (з рашоткай іклемамі) (В x Ш x Г) 260 x 165 x 205мм

Вонкавыя памеры (з падстаўкай іапорамі) (В x Ш x Г)

Вага (аднаго вырабу) 3,5кг (7фунтаў12унцый) 5,3кг (11фунтаў 10унцый) 11кг (24фунты 6унцый) 16,6кг (36фунтаў 8унцый) 5,6кг (12фунтаў 6унцый) 3,2кг (7фунтаў) Аздабленне Аксамітавы дуб, белы ясень, арэхавае дрэва, чырвонае дрэваБЕЛАРускАЯ monitoraudio.com 119 Дадзеныя ўладальніка Характарыстыкі вырабу

Серыйны нумар вырабу Дата продажу Дадзеныя прадаўца Найменне прадаўца

Электронны адрас Нумар тэлефону Кампанія Monitor Audio пакідае за сабой права змяняць тэхнічныя характарыстыкі без апавяшчэння. За 5 гадоў гарантыі вытворцы , калі ласка , наведайце рэгістрацыйную форму па адрасе : www.monitoraudio.com Monitor Audio Ltd. 24 Brook Road Rayleigh, Essex SS6 7XJ England Тэл.: +44 (0)1268 740580 Факс: +44 (0)1268 740589 Электронны адрас: info@monitoraudio.co.uk Інтэрнэт-сайт: www.monitoraudio.com Распрацавана і спраектавана ў Вялікабрытаніі Выраблена ў КітаіBronze Series120 BRONZE SERIES BRONZE 1 BRONZE 2 BRONZE 5 BRONZE 6 BRONZE CENTRE BRONZE FX BRONZE W10 BRONZE SERIES BRONZE 1 BRONZE 2 BRONZE 5 BRONZE 6 BRONZE CENTRE BRONZE FX BRONZE W10 пайдаланушы нұсқаулығыmonitoraudio.com 121
