КІРАЎНІЦТВА КАРЫСТАЛЬНІКА MRW10 MONITOR AUDIO

Аднапроваднае падключэнне MONITOR 50 4Ω 70W

Аднапроваднае падключэнне

Інструкцыя карыстальніка

Змест

Уступ 145

Шыпы і апоры 146

Размяшчэнне 146

Размяшчэнне 2-канальнай сістэмы 146

Размяшчэнне AV-сістэм 146

Atmos 147

Схема падключэння 148

Заглушкі фазаінвертарных партой 149

Запуск акустычнай сістэмы 149

Панэль узмацняльніка і сродкі кіравання MRW-10 150

Размяшчэнне / першпачатковая ўстаноўка MRW-10 152

Наладка MRW-10 152

Пры падключэнні да AV-рэсівера 152

Пры падключэнні да стэрэафанічнага ўзмацняльніка____152

Пошук і ліквідацыя няспраўнасцей 154

Звесткі пра ўладальніка 154

Гарантыя 155

Уступ

Дзякуем за набыщё акустычнай сістэмы Monitor Series. Каб стварыць Monitor Series, мы падабралі самыя лепшья матэрыялы і прямянілі ўвесь наш вопыт у сферы распрацоўкі акустычных сістэм, які налічвае не адно дзесяцігоддзе.

Новая серыя прадстаўлена ў лаканічным і мінімалістычным стылі з акцэнтам на лепшыя традыцыі Monitor Audio з System R Series — і ўсё гэта ў новай сучаснай упакоўцы.

Серыя ўключае новыя кампактныя палічныя або падлогавыя калонкі. Калонкі таксама даступныя ў большых памерах для выкарыстання ў большых памяшканнях і ў электрычных ланцугах з большай нагрузкай.

Як і ў Silver Series, з мадэлями Monitor 200 і 300 пастаўляюцца апорныя ножкі, што, у сваю чаргу, прыдае больш элегантны выгляд і дазваляе займаць менш месца на падлозе, забяспечваючы пры гэтым большую стабільнасць.

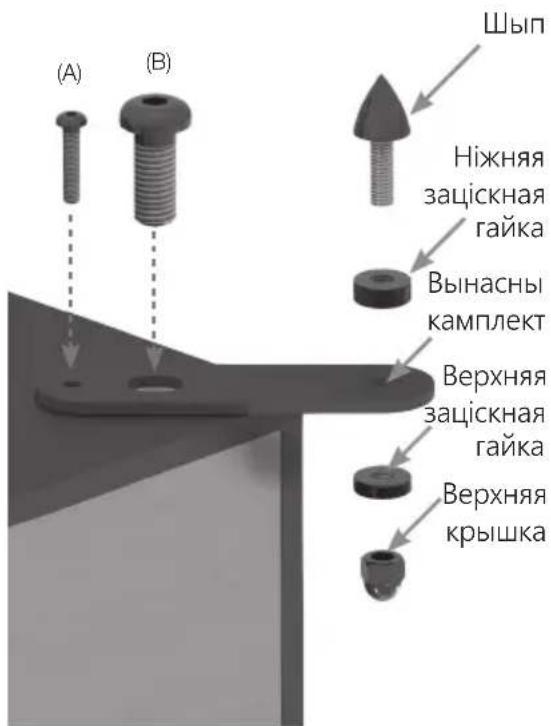

Шыпы і апоры

(Толькі для Monitor 200 i 300)

Калі калонка ўстанаўліваецца на падлозе, пакрытай дыванам, необходима ўвярнуць шыпы ў апоры і вынасны камплект. Замаçуйце їх на корпусе калонкі, выкарыстоўваючы пастаўленыя балты (А і В).

Праверце становішча калонкі з дапамогай спіртавога ўзроўню. Калі калонка стаіць няўстойліва, адкруціце ножку, якая не дастає да падлогі, і праверце яшчэ раз. Працягвайце, пакуль корпус не будзе стаяць роўна і ўстойліва. Выкарыстоўвайце заціскную гайку, каб зафіксаваць пазіцыю ножак і прадухіліць нежаданыя вібрацыі.

Упэўніцеся, што пад дывановым пакрыццём не схаваныя правады і кабелі сілкавання, каб не пашкодзіць їх шыпамі.

Калі вы не выкарыстоўваеце шыпы, размясціце самаклейныя гумавыя ножкі, якія ўваходзяць у камплект, на ніжняй частцы вынаснога элемента.

Размяшчэнне 2-канальнай сістэмы

Падчас выкарыстання 2-канальной сістэмы слухач і калонкі павінны размяшчацца ў вяршынях роўнастаронняга трохвугольніка. Адлегласць паміж калонкамі павінна складаць 6-10 футаў (1,8-3 м). Ідэальная адлегласць ад задняй сценкі вар'іруецца ў залежнасці ад дынаміка і густаў, аднак яна павінна быць не меншай за 3 футы (91 см) ад бакавых сценак.

Падчас усталявання сістэмы настойліва рэкамендуецца эксперыментаваць, бо асяроддзе і асабістыя густы могуць істотна адрознівацца. Пры недастатковым узроўні нізкіх частот паспрабуйце, напрыклад, пасунуць калонкі бліжэй да сцяны. Ці наадварот, калі вызначаецца лішак нізкіх частот. Калі гэта не магчыма, выкарыстоўвайце заглушкі фазаїнвертарных партоў, якія ўваходзяць у камплект пастаўкі, каб паменшыць празмерныя нізкія частоты. Пры страце стэрэагуку паспрабуйце крыху звузіць заглушкі ў насавой частцы. Павінна здавацца, што гук зыходзіць з сярэдний зоны паміж калонкамі, а не з їх саміх.

Размяшчэнне AV-сістэм

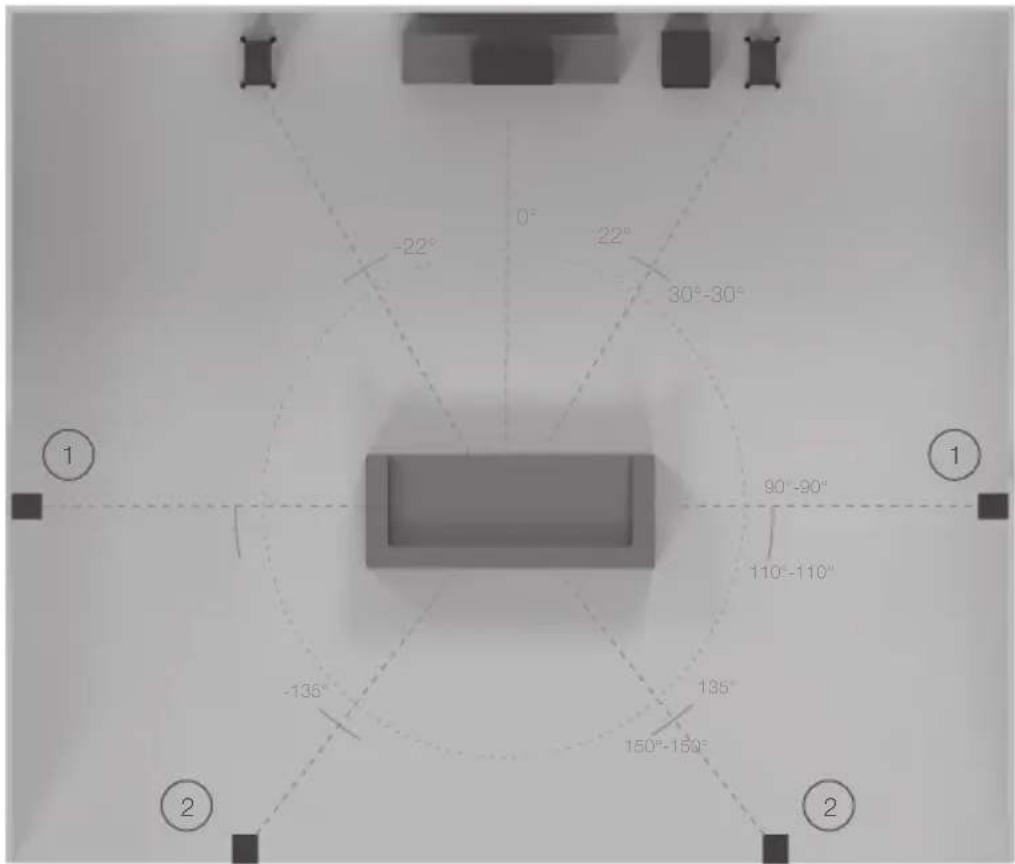

Глядзіце ілюстрацыю на наступнай старонцы, каб вызначыць ідэальныя вуглы і пазіцыю кожнай калонкі ў сістәме аб'ёмнага гучання. Калонкі павінны быць на адлегласці ад сцяны. Кіруйцеся асабістым густам.

Калі пры прайграванні музыкі (без сабвуфера) узровень нізкіх частот празмерны або ўзнікае нізкачастотны гул, паспрабуйце трохі адсунуць калонкі ад сцяны (сцен). Калі гэта немагчыма, неабходна адрэгуляваць частату падзелу для дынамікаў і/ці сабвуфера. Паспрабуйце таксама перамясціць сабвуфер.

Центральны дынамік мадэлі Monitor C150 павінен быць накіраваны на гледача і размяшчацца прыблізна на ўзроўні яго вушэй.

-22° 0° 22° 30°-30° 90°-90° 110°-110° -135° 135° 150°-150° 1 1 2 2

1. Бакавыя калонкі сістэмы аб'ёмнага гучання
2. Заднія калонкі сістэмы аб'ёмнага гучання

Сістэма аб'ёмнага гучання 7.1 выкарыстоўвае бакавыя (пазіцыя 1) і заднія калонкі (пазіцыя 2) для стварэння панарамнага гучання (360°), падчас наладкі сістэмы 5.1 вы можаце размясціць калонкі ў пазіцыю (1) або (2).

Atmos

Пры арганізацыі сістэмы Atmos, для каналаў Atmos, мы рэкамендуем выкарыстоўваць нашы дынамікі C265-IDC. СЧ/ВЧ блок у іх выкананы па тэхналогії IDC (двайнога канцэнтрычнага выпраменьвальніка). Гэта забяспечвае лепшыя характерыстыкі рассейвання, што ідэальна падыходзіць для сістэмы Atmos. Больш падрабязную інфармацыю аб C265-IDC можна знайсці на нашым вэб-сайце: monitoraudio.com

Глядзіце ніжәй ідәальныя варыянты размяшчәння двух або чатырох калонак.

65° 100°

30° 45° 55° 125° 135° 150°

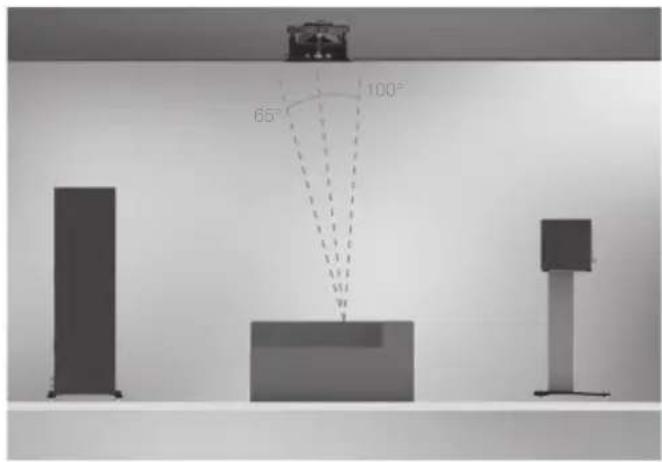

2 дынамікі Atmos (на адной лінії с пярэднім левым і правым)

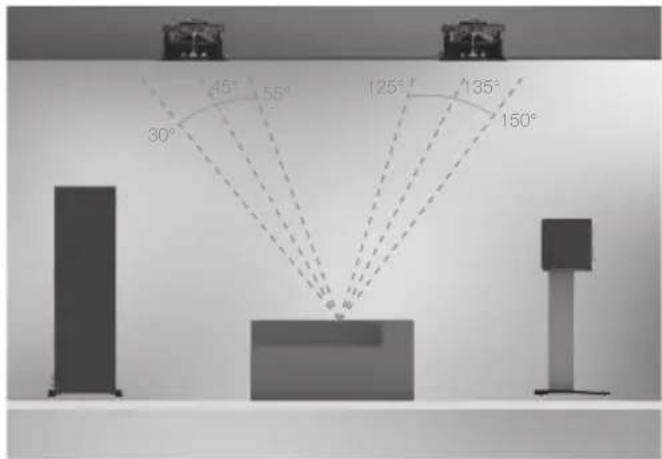

4 дынамікі Atmos (на адной лінії с пярэднім левым і правым)

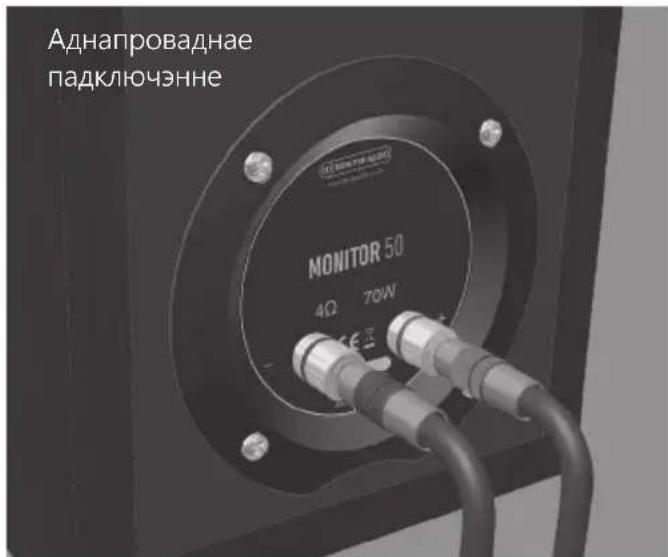

Аднапроваднае падключэнне MONITOR 50 4Ω 70W

Мадэлі Monitor 50 і C150 маюць адну пару клем дынамікаў (глядзіце адпаведны малюнак), што дазваляе падключэнне адным провадам.

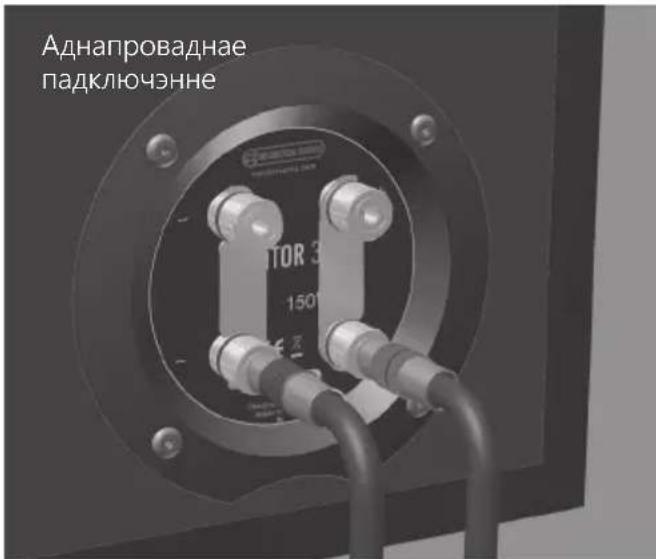

Аднапроваднае падключэнне

Мадэлі Monitor 100, 200 і 300 маюць па дзве пары клем і могуць быць падключены да аднаго проваду (выкарыстаўваючы дадатны і адмоўны кабель), як паказана на малюнку.

ЗАЎВАГА! У гэтай канфігурацыі ПАВІННЫ выкарыстоўвацца клемныя звенні, якія ўваходзяць у камплект.

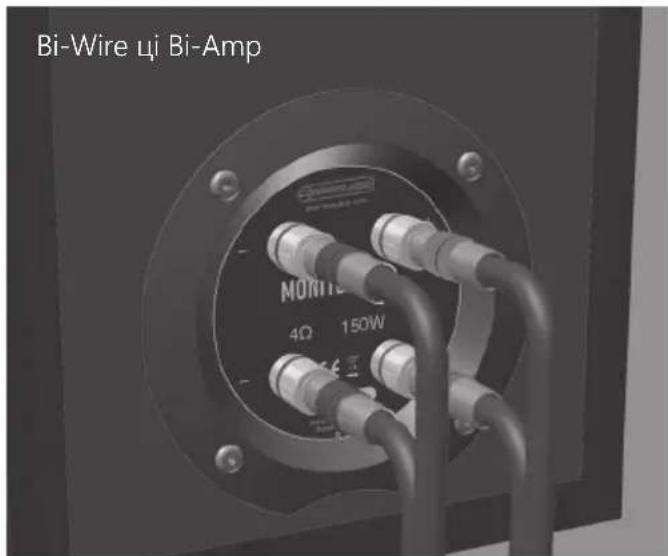

Bi-Wire ζi Bi-Amp MORTI 4Ω 150W

Двухправадное падключэнне bi-wiring выконваецца шляхам злучэння двух пар кабеляў (двух дадатных і двух адмоўных) з адной парай клем на узмацняльніку.

Некаторыя AV-узмацняльнікі падтрымліваюць падключэнне bi-amping. Працэс падключэння такі ж самы, што i bi-wiring, за выключэннем таго, што выкарыстоўваюцца дзве пары клем на AV-узмацняльніку. Bi-amping таксама можна выканаць пры выкарыстанні двух стэрэаўзмацняльнікаў.

Эфект ад падключэння bi-wire ці bi-amping: больш чысты, роўны і шчыльны гук з больш выразнымі нізкімі частотамі.

ЗАЎВАГА! У гэтай канфігурацыі клемныя звенні ПАВІННЫ быць знаты. Невыкананне гэтага правіла можа прывесці да пашкоджання ўзмацняльніка.

Заглушкі фазаінвертарных партой

УВАГА! Будзьце асцярожнымі, не ўстаўляйце заглушкі фазаінвертарных партоў занадта глыбока ў адтуліны фазаінвертара – гэта можа прывесці да іх падзення ўнутр корпуса акустычнай сістэмы.

Усталяванне заглушак фазаінвертарных партоў можа быць карысным у выпадку усталявання акустычнай сістэмы ў невялікім памяшкannі – каля 9 кв. метраў (80 кв. футаў) або ў памяшкannі з павышанай аддачай на нізкіх частотах. Аднак перад гэтым рэкамендуецца эксперыментаваць з выбарам месца усталявання акустычнай сістэмы. Для аптымізацыі характеристык акустычных сістэм, не размяшчайце дынамікі надта блізка да сцен або да вуглоў памяшкання.

Калі размяшчэнне акустычнай сістэмы абумоўлена эстэтыкай памяшкання ці дызайнам, нізкія частоты вельмі акцэнтаваныя або калі дынамікі павінны быць размешчаны ў непасрэднай блізкасці (менш чым прапанаваны мінімум адлегласці, які вызначаны на старонцы 146) да задняй сценкі (напрыклад, на кніжнай паліцы, размешчанай у шафе або на падстаўцы блізка да сцяны), мы рэкамендуем ўсталяваць заглушкі фазаінвертарных партоў. Гэта аслабіць нізкачастотны гул і забяспечыць найлепшыя характерыстыкі акустычнай сістэмы ва ўмовах памяшкання.

Гул звычайна ўзнікае тады, калі нізкачастотныя ваганні, выходзячы з акустычнай сістэмы, узбуджаюць ваганні ў памяшканні, акцэнтуючы адну ці некалькі частот.

Усталяванне заглушак у адтуліны фазаінвертара не змяншае ступень распаўсюджання нізкачастотнага кампанента, аднак аддача нізкачастотнай энергії зблізку частаты налады фазаінвертара змяншаецца. Пры гэтым аслабляецца нізкачастотны гул, павялічваецца празрыстасць і жвавасць гучання.

Пры ўсіх абставінах настойліва рэкамендуецца эксперыментаваць з заглушкамі.

Запуск акустычнай сістэмы

Запусціце прайграванне звычайнай музыкі на нізкім ці сярэднім узроўні гучнасці на працягу прыблізна 50-70 гадзін. Нават пасля 70 гадзін вы зможаце вызначыць паляпшэнне гука.

Гэта будзе адбывацца з цягам часу: як добрае віно, прадукцийнасць будзе паляпшацца з часам.

Калі вы хочаце, каб калонкі бесперапынна працавалі ў рэжьме цыклічнага паўтарэння, можна паменшыць гучнасць/прысутнасць, размясціўшы калонкі адну насупраць другой на адным ўзроўні і як мага бліжэй. Затым падключыце ўзмацняльнік да калонак, так каб адна з калонак знаходзілася ў нармальным рэжьме (у фазе): плюс да плюсу і мінус да мінусу (чырвоны да чырвонага і чорны да чорнага), а другая калонка была ў супрацьфазе: плюс да мінусу і мінус да плюсу.

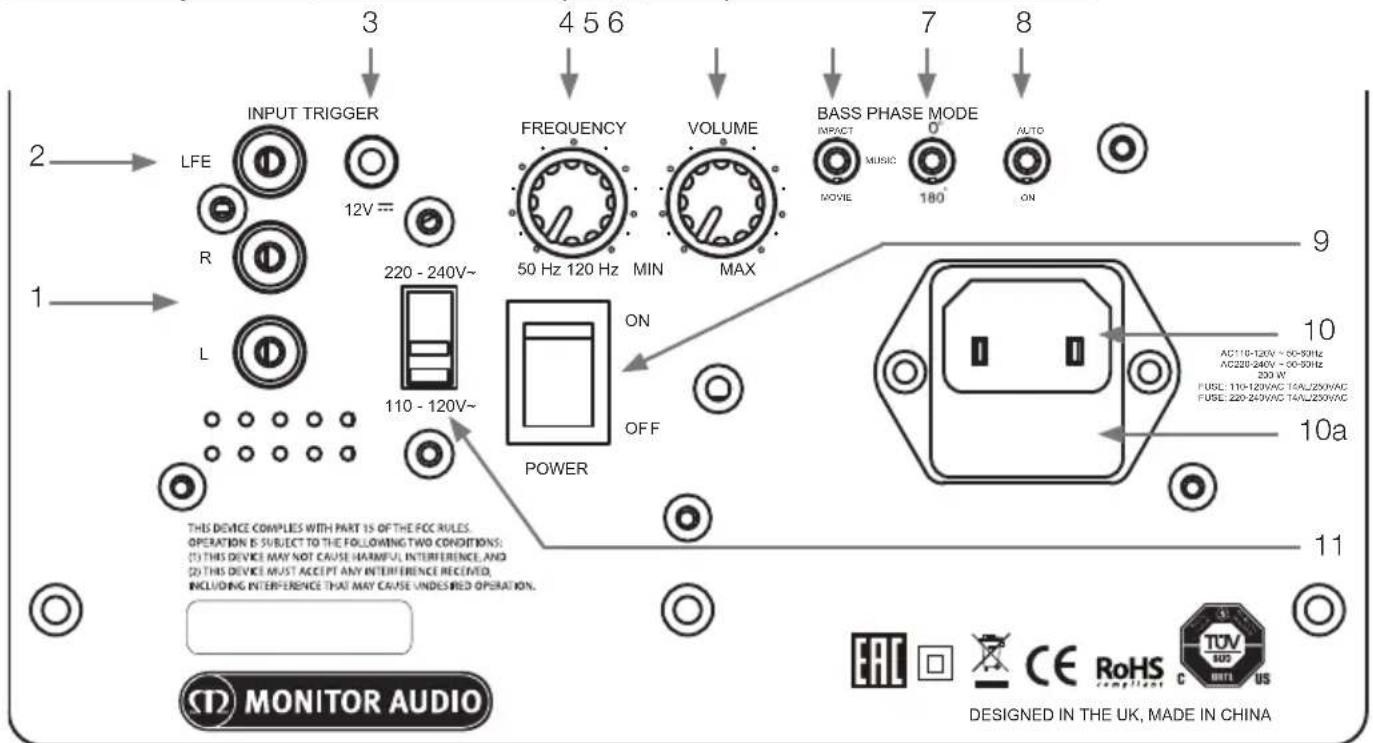

Панэль узмацняльніка і сродкі кіравання MRW-10

3 4 5 6 7 8 INPUT TRIGGER FREQUENCY VOLUME BASS PHASE MODE IMPACT MUSIC 180° AUTO LFE 12V~ 220 - 240V~ 50 Hz 120 Hz MIN MAX POWER ON OFF 9 10 AC110-120V ~ 00-50Hz AC220-240V ~ 00-50Hz 230 W FUSE: 110-120V/AC TALJ250V/AC FUSE: 220-240V/AC TALJ250V/AC 10a THIS DEVICE COMPLIES WITH PART IS OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS; (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESired OPERATION. 11 MONITOR AUDIO DESIGNED IN THE UK, MADE IN CHINA

1. Стэрэафанічныя ўваходы RCA (левы і правы)

Гэта метад уводу сігналу, калі пры выкарыстанні стэрэафанічнага ўзмацняльніка падключэнне да папярэдняга каскаду ўзмацняльніка забяспечваецца парай высакаякасных сігнальных кабеляў. Пры выкарыстанні гэтага метаду неабходна задаць частату раздзялення. Мы рэкамендуем ўсталяваць дыскавы рэгулятар частаты раздзялення на прыкладна 80 Гц й якасці зыходнай кропкі. Гэта значэнне залежыць ад памяшкання і густу слухача.

ЗАУВАГА! Каб пазбегнуць перашкод ад іншага электрычнага абсталявання, даўжыня кабелю не павінна перавышаць 10 метраў.

2. Уваход LFE (тып RCA)

Гэты ўваход выкарыстоўваецца для падключэння сабвуфера да AV-узмацняльніка/прыёмніка. У выпадку выкарыстання ўвахода LFE дыскавы рэгулятар частаты раздзялення не выкарыстоўваецца. У гэтым выпадку функцью раздзялення частот выконвае падключены AV-узмацняльнік/працэсар.

3. 12 вольтны ўваход трыгера \~ Центральны вывод = +12 В пастаяннага току

Выкарыстоўваецца для знешняга кіравання уключэннем MRW-10 ад AV-узмацняльніка/рэсівера. 12-вольтны сігнал паступае ад AV-узмацняльніка/рэсівера і перадае MRW-10 каманду перайсці ў рэжым чакання. Гэта дазваляе больш дакладна кіраваць функцый аўтаматычнага ўключэння/выключэння і больш эффектыўна выкарыстоўваць энергію. Пры выкарыстанні 12-вольтнага трыгера для правільнай работы Пераключальнік рэжымаў (8) павінен знаходзіцца ў пазіцыі Аўта. Пасля выключэння AV-рэсівера MRW-10 застанецца ўключеным на працягу 15 хвілін перад пераходам у рэжым чакання. Кабель пастаўляцца асобна.

Функция кіравання частатой раздзялення працуе толькі пры выкарыстанні стэрэафанічнага ўваходу RCA (1) і прызначаецца для задання верхняга парога частаты (нізкачастотнага складніка) для сабвуфера. Кіраванне частатой раздзялення ажыццяўляецца ў адпаведнасці з памерам ці з магутнасцю асноўнай/дапаможных акустычных сістэм на нізкіх частотах. Пры выкарыстанні акустычных сістэм Monitor Series гэта значэнне павінна задавацца ў дьяпазоне 50-100 Гц (у залежнасці ад дадатковых дынамікаў). Рэкамендуецца эксперыментаваць.

Тып асноўнай акустычнай сістэмы Вырабы Monitor Series Налады кіравання красоверам

Малая падлогавая / палічная акустычная сістэма Monitor 50/ 100 60 - 100 Гц

Падлогавая акустычная сістэма Monitor 200/ 300 50 - 80 Гц

5. Рэгулятар гучнасці

Гэты рэгулятар дазваляе настройваць гучнасць з мэтай дасягнення збалансаванага агульнага гучання. Каб дасягнуць збалансаванага гучання неабходна прайгаць знаёмы ўрывак з музыкальнага твора ці кінафільма. Пачніце з мінімальнай гучнасці; павышаючы ўзровень гучнасці, усталюйце збалансаваны гук. Калі выкарыстоўваецца AV-працэсар ці AV-прыёмнік/узмацняльнік, сістэму можна наладзіць з дапамогай функцыі выпрабавальнага тона са спісу функцый наладкі. (Глядзіце раздзел наладкі ў кіраўніцтве па карыстанні AV-працэсарам ці AV-прыёмнікам/узмацняльнікам.) Калі сабвуфер правільна наладжаны, вам будзе даволі складана вызначыць яго месцазнаходжанне ў памяшканні.

6. Пераключальнік нізкіх частот

Гэты пераключальнік прызначаны для выбару гучання на нізкіх частотах у адпаведнасці з густам слухача. Існуююць тры рэжьмы: «Музыка» (Music), «Фільмы» (Movies) і «Удар» (Impact). Рэжым «Фільмы» характеразуєцца адносна плоскай АЧХ у дьяпазоне да 35 Гц. У рэжьме «Музыка» узровень зніжаны — у парайнанні з рэжымам «Фільмы» — на 2 дБ, і паніжаецца ў дьяпазоне да 30 Гц. У рэжьме «Удар» узровень на 3 дБ вышэй, чым у рэжьме «Фільмы», і камфортна паніжаецца ў дьяпазоне да 40 Гц.

7. Пераключальнік фазы

Кіраванне фазай прызначана для сінхранізацыі любога запазнення паміж сігналамі сабвуфера і асноўнай/дапаможнай акустычнай сістэмай. Калі сабвуфер знаходзіцца ў фазе з асноўнай/дапаможнай акустычнай сістэмай, гук атрымліваецца насычаным. Рэгулюйце фазу, седзячы на месцы праслухоўвання. Пры гэтым можа спатрэбіцца дапамога іншай асобы. У выніку правільнай настройкі становіцца амаль немагчыма вызначыць месца знаходжання сабвуфера. Для атрымання аптымальных вынікаў рэкамендуецца эксперыментаваць. Аднак трэба адзначыць, што ў большасці выпадкаў пераключальнік фазы павінен знаходзіцца ў становішчы 0 градусаў.

8. Пераключальнік рэжыму магутнасці з функцый аўтаматычнага ўключэння

Калі гэты пераключальнік знаходзіцца ў пазіцыі «Уключены» (On), сабвуфер пастаянна ўключены пры любых умовах. У пазіцыі «Аўта» (Auto) сабвуфер аўтаматычна ўключаецца пры паступленні адпаведнага сігнала. Сабвуфер будзе заставацца ўключеным на працягу 15 хвілін пасля вышэйзгаданага сігнала перш чым пераключыцца ў рэжым чакання да паступлення новага сігнала.

Дадатковыя заўвагі адносна функцыі аўтаматычнага ўключэння

Пры выкарыстанні функцыі аўтаматычнага ўключэння, сабвуфер «вызначае» тып сігналу, што яго ўключый. У большасці выпадкаў, пры выкарыстанні стэрэаўвахода ці ўвахода LFE гэта неістотна. Аднак, у выпадку выкарыстання абодвух вышэйазначаных уваходаў, їх пераключэнне немагчыма, пакуль сабвуфер не ўвойдзе ў рэжым чакання. Гэта можна зрабіць уручную — выключыўшы і зноў уключыўшы яго, або дачакацца сканчэння адпаведнага інтэрвалу часу (15 хвілін), перш чым пераключыць уваходы.

9. Выключальнік электрасілкавання

Калі сабвуфер не будзе выкарыстоўваецца доўгі час, выключальнік электрасілкавання трэба ўстанавіць у выключанае становішча (Off). Каб сабвуфер працаваў, гэты пераключальнік павінен знаходзіцца ва ўключеным становішчы (On).

УВАГА! Паколькі выключальнік электрасілкавання знаходзіцца на задняй панэлі, апарат павінен быць устаноўлены на адкрытым месцы, каб забяспечыць свабодны доступ да гэтага выключальніка.

10. Месца знаходжання IEC-злучальніка сілкавання/ засцерагальніка

Сабвуфер абсталяваны двухкантактнай уваходнай разеткай для падключэння да сеткі электрасілкавання. Выкарыстоўвайце ТОЛЬКІ адпаведны кабель электрасілкавання, які адпавядае патрабаванням МЭК і пастаўляецца разам з сабвуферам. Сабвуфер абсталяваны вонкавым сеткавым засцерагальнікам. Для замены перагарэўшага падчас працы засцерагальніка на яго трымальніку маецца запасны засцерагальнік. Для замены засцерагальніка необходима адлучыць кабель электрасілкавання, асцярожна выняць арыгінальны засцерагальнік з яго трымальніка, які знаходзіцца пад уваходным гняздом (10а) электрасілкавання. Калі засцерагальнік перагарае зноў, рэкамендуецца звярнуцца за дапамогай да ўпаўнаважанага спецыяліста па abruptlyоўванню. НЕ справуйце зноў замяніць засцерагальнік, паколькі гэта можа прывесці да сур'ёзнага пашкоджання ўзмацняльніка.

Устанаўліваецца на заводзе ў адпаведнасці са спецыфікацый сеткі электрасілкавання вашай краіны. Забараняецца змяняць становішча селектара напружання сілкавання, паколькі гэта можа прывесці да незваротнага пашкоджання вырабу і нават да пажару. Каб прадухіліць выпадковую змену становішча гэтага селектара, ён зачыняецца празрыстай пластмасавай накрыўкай.

Размяшчэнне / першпачатковая ўстановука MRW-10

Не падключайце сабвуфер да сеткі, пакуль усе сігнальныя кабелі не будуць падключены, а ножкі замацаваны.

Прымацуйце ножкі да ніжняй часткі MRW-10 з дапамогай пастаўленых балтоў, якія прымацоўваюцца ў адтуліны на корпусе.

Выберыце адпаведнае месца для сабвуфера, пажадана, не ў самым вуглу памяшкання, бо гэта можа выклікаць нізкачастотны гуд. Пасля вызначэння месца, необходима праверыць даўжыню кабеляў — яна павінна быць дастатковай для падключэння без нацяжэння. Даўжыня кабелю павінна быць меншай за 10 метраў, каб пазбегнуць перашкод.

УВАГА! Забараняецца далучаць і адлучаць уваходныя/выхадныя кабелі RCA пры ўключеным сабвуферы.

Для першапачатковай наладкі перавядзіце пераключальнік рэжыму ў пазіцыю «Укл» і пакіньце 12 В трыгер кабелю (калі выкарыстоўваецца) адключеным.

Пасля далучэння ўваходных кабеляў і ўсталявання пераключальніка рэжыму ў пазіцыю «Укл», сабвуфер можна далучыць да электрычнай сеткі і ўключыць выключальнік электрасілкавання.

Наладка MRW-10

Пры падключэнні да AV-рэсівера

Большасць AV-узмацняльнікаў маюць аўтаматычныя сістэмы наладкі. Калі ўзмацняльнік мае аўтаматычную працэдуру наладкі, запусціце яе, паставіўшы ўзровень гучнасці на 10-12 гадзін, выключальнік павінен быць ў пазіцыі «Укл».

Пасля завяршэння аўтаматычнай наладкі, праверце правільнасць задання параметраў сабвуфера на АУ-узмацняльніку. Частата раздзялення павінна быць прыблізна такой жа, як вызначана ў табліцы на старонцы 150, а ўзровень павінен быць не большым/меншим за +/- 3 дБ. У адваротным выпадку рэкамендуецца выканаць наладку.

Зараз прайграйце розныя вядомыя вам урыўкі музыкі/ фільмаў, паступова павялічваючы ўзровень гучнасці да сярэдняй, як толькі вы ўпэўніцеся, што ўсё працуе правільна.

Пры падключэнні да стэрэафанічнага ўзмацняльніка

Стэрэафанічныя ўваходы L i R могуць патрабавацца, калі выкарыстоўваецца 2-канальны стэрэафанічны узмацняльнік, або ўзмацняльнік без выхаду LFE. Падключыце 2 злучальных кабелі (левы і правы) ад узмацняльніка да ўваходаў, пазначаных L i R.

З папярэдняга/інтэграванага ўзмацняльніка, які настроены на нізкім узроўні, настройце сабвуфер з выкарыстаннем прапанаванага ніжэй кіраўніцтва перад прайграваннем любой музыкі / тэставых танальных сігналаў.

• Настройце гучнасць каля 10 гадзін (Старонка 150)
• Частата павінна наладжвацца ў адпаведнасці з вашымі асноўнымі дынамікамі (звярніцеся да табліцы на старонцы 150)
  • Фаза да 0 (Старонка 150)

Зараз прайграйце знаёмую музыку, паступова рэгулюючы гучнасць і/або частату, пакуль не будзеце задаволены інтэграцый і балансам сабфувера з астатняй часткай сістэмы.

Мадэль Monitor 50 Monitor 100 Monitor 200 Monitor 300 Monitor C150
Тып сістэмы 2-канальная 2-канальная 2 1/2-канальная 2-канальная
Частотны дьяпазон	55 Гц - 30 кГц	44 Гц - 30 кГц	40 Гц - 30 кГц	35 Гц - 30 кГц	60 Гц - 30 кГц
Адчувальнасць (1 Вт @ 1 м)	87 дБ	88 дБ	88 дБ	90 дБ	88 дБ
Намінальны імпеданс (Ом)	8 Ом	8 Ом	8 Ом	8 Ом	8 Ом
Максімальны ўзровень гучнасці (пары)	109 дБА	111 дБА	112 дБА	115 дБА	111 дБА
Магутнасць (RMS)	70 Вт	100 Вт	120 Вт	150 Вт	100 Вт
Рэкамендуемая магутнасць узмацняльніка	15-70 Вт	30-100 Вт	30-120 Вт	40-150 Вт	20-100 Вт
Канструкцыя корпуса	Акустычны фазаїнвертар з заднім портам, выкананым па тэхналогії HiVe II	Акустычны фазаїнвертар з заднім портам, выкананым па тэхналогії HiVe II	Двухкамерны акустычны пярэднім і заднім партами, выкананымі па тэхналогії HiVe II	Акустычны пярэднім і заднім партами, выкананымі па тэхналогії HiVe II	Герметычны корпус
Кіруючая прылада	СЧ/НЧ: 1 x 5,5" ММРІІ, ВЧ: 1 x 25 мм чорны купал С-САМ	СЧ/НЧ: 1 x 6,5" ММРІІ, ВЧ: 1 x 25 мм чорны купал С-САМ	НЧ: 1 x 5,5" ММРІІСЧ/НЧ: 1 x 5,5" ММРІІВЧ: 1 x 25 мм чорны купал С-САМ	НЧ: 2 x 6,5" ММРІІСЧ/НЧ: 1 x 6,5" ММРІІВЧ: 1 x 25 мм чорны купал С-САМ	СЧ/НЧ: 2 x 5,5" ММРІІВЧ: 1 x 25 мм чорны купал С-САМ
Частата раздзялення	2,8 кГц	3,3 кГц	НЧ: 650 ГцСЧ/ВЧ: 2,2 кГц	НЧ: 700 ГцСЧ/ВЧ: 3,3 кГц	3,9 кГц
Знешнія памеры В х Ш х Г (з рашоткай)	206 x 206 x 237,8 мм(8 1/8 x 8 1/8 x 9 3/8")	310 x 201 x 298,3 мм(12 3/16 x 7 15/16 x 11 3/4")	850 x 174 x 299,3 мм(33 7/16 x 6 7/8 x 11 13/16")	970 x 201 x 299,3 мм(38 3/16 x 7 15/16 x 11 13/16")	174 x 455 x 187,8 мм(6 7/8 x 17 15/16 x 7 3/8")
Знешнія памеры (з рашоткай і клемами) (В х Ш х Г)	Н/П	Н/П	873 x 215,4 x 309,8 мм(34 3/8 x 8 1/2 x 12 3/16")	993 x 252,9 x 315,3 мм(39 1/8 x 9 15/16 x 12 7/16")	Н/П
Вага вырабу	3,56 кг (7lb 14oz)	5,12 кг (11lb 4oz)	10,82 кг (23lb 12oz)	13,66 кг (30lb)	5,40 кг (11lb 14oz)
Колер апрацоўкі	Чорны, белы, арэхавы	Чорны, белы, арэхавы	Чорны, белы, арэхавы	Чорны, белы, арэхавы	Чорны, белы, арэхавы

Найніжэйшаямяжа частаты	Найвышэйшаямяжа частаты	Выхадузмацняльніка	Рэжымыэквалайзеранізкіх частот	Выроўніваннекорпуса	Дадатковыпрывад	Уваходныімпеданс	Энергаспажыванне(Завадскія налады)	Спажываемаямагутнасць	Знешнія памеры3 рашоткай(В x Ш x Г)	Вага
30 Гц (-6 дБ)	Пераменны 50-120Гц @ 24дБ/актава	100 Вт	Музыка/Фільм/ Удар	Фазаїнвертар,таўшчынякорпусу 18 мм	1 x 10"ММР II	> 20 кОм	110-120 В220-240 В	<0,5 Вт урэжымечакання	320 x 320 x 340 мм(12 5/8 x 12 5/8 x13 3/8")	10,54кг (23lb4oz)

Пошук і ліквідацыя няспраўнасцей

Пры ўзнікненні любых тэхнічных ці наладачных праблем з сабвуферам звяртайцеся да прыведзенных ніжэй інструкцый па пошуку і ліквідацыі няспраўнасцей.

Сабвуфер не ўключаецца / адсутнічае сілкаванне.

• Праверце падключэнне правадоў электрасілкавання да сабвуфера і ўключэнне ў разетку. Таксама праверце засцерагальнік вілкі (калі прымяніма), а таксама засцерагальнік сабуфера. Глядзіце старонку 150 для атрымання больш падрабязнай інфармацыі па замене засцерагальніка і яго месцазнаходжанні.
• Ці ёсць сігнал на сабуферы? Калі сігнал прысутнічае, ці знаходзіцца выключальнік у пазіцыі «Аўта» або «Укл», а крышніца ўключана? Паспрабуйце адрэгуляваць узровень гучнасці крыніцы і перавесці пераключальнік у пазіцыю «Укл».

Калі прылада па-ранейшаму не ўключаецца / адсутнічае сілкаванне, неадкладна звярніцеся да рэгіянальнага прадаўца / дыстрыб'ютара ці ў кампанію Monitor Audio.

Адсутнічае гук з сабвуфера.

• Ці правільна падключены сігнальныя кабелі? Праверце. Калі магчыма, паспрабуйце замяніць іншым, вядомым рабочым камплектам.
• Магчыма, узровень гучання занадта нізкі.

Калі вы ўсё роўна не атрымліваеце сігналу, неадкладна звяжыцеся з мясцовым дылерам / дыстрыб'ютарам Monitor Audio.

Звесткі пра ўладальніка

Характарыстыкі вырабу

Мадэль

Серыйны нумар вырабу ____

Дата продажу ____

Дадзеныя дылера

Імя дылера ____

Адрес ____

Гарантуецца, што прылада і на якасці вырабу і на рабочих характеристыках не будзе мець вытворчых дэфектаў на працягу пяці гадоў з даты пакупкі (гл. умовы ў Інструкцыі карыстальніка) у тым выпадку, калі прадукт быў дастаўлены ўпаўнаважаным рознічным прадаўцом Monitor Audio у адпаведнасці з дагаворам куплі-продажу спажывецкіх тавараў.

Каб мы маглі хутка знайсці вашы гарантыйныя дадзеныя ў кліенцкай базе дадзенных, калі ў гэтым узнікне неабходнасць, зарэгіструйце свой прадукт(-ы) у інтэрнәце па адрасе: monitoraudio.com. Гэта зойме некалькі хвілін.

Кампанія Monitor Audio пакідае за сабой права змяняць тэхнічныя характеристыкі без апавяшчэння.
