MRW10 - дыбыс зорайтқыш MONITOR AUDIO - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Белсенді субвуфер
Бренд	Monitor Audio
Модель	MRW10
Динамик	1 x 10 дюйм (254 мм) ұзақ диапазонды MMP II
Кірістірілген күшейткіш	100 Вт RMS
Жиілік диапазоны	30 Гц (-6 дБ) - 120 Гц (айнымалы кроссовер)
Кесу жиілігі (кроссовер)	50 Гц - 120 Гц, 24 дБ/октава
Кіріс кедергісі	20 кОм
Аудио кірістер	Стерео RCA (L/R) + LFE (RCA)
Бас теңдестіру режимдері	Музыка, Фильм, Импакт
Фазаны басқару	Айнымалы (0° - 180°)
Қоректену	110-120 В немесе 220-240 В айнымалы ток (таңдауға болады)
Электр тұтыну	< 0,5 Вт күту режимінде
Қосымша функциялар	Автоматты қосу/өшіру, 12V триггер кірісі, ауыстырылатын сақтандырғыш
Өлшемдер (Биіктік x Ені x Тереңдік)	320 x 320 x 340 мм (12 5/8 x 12 5/8 x 13 3/8 дюйм)
Салмағы	10,54 кг
Әрлеу	Қара, ақ немесе жаңғақ (қолжетімділікке байланысты)
Кепілдік	5 жыл (шарттар бойынша)

Жиі қойылатын сұрақтар - MRW10 MONITOR AUDIO

MRW10 субвуферін AV ресиверге қалай қосуға болады?

Ресивердің LFE шығысын субвуфердің LFE кірісіне қосу үшін RCA кабелін пайдаланыңыз. Дыбыс деңгейі тұтқасын 10 мен 12 сағат аралығына қойыңыз, содан кейін ресивердің автоматты конфигурациясын іске қосыңыз. Кесу жиілігін ресивер басқарады, сондықтан LFE режимінде субвуфердің кроссовер реттеуі белсенді емес.

MRW10-ді LFE шығысы жоқ стерео күшейткішке қосуға бола ма?

Иә, стерео RCA кірістерін (L және R) пайдаланыңыз және қажет болса Y-кабельді қолданыңыз. Негізгі динамиктеріңізге сәйкес кесу жиілігін (кроссовер) 50-100 Гц аралығында қолмен реттеңіз және үйлесімді тепе-теңдік үшін дыбыс деңгейін реттеңіз.

Музыка, Фильм және Импакт режимдері арасында қалай таңдау жасауға болады?

Фильм режимі 35 Гц-те тегіс жауап береді, Музыка режимі 30 Гц-ке дейін төмендейді, бірақ 2 дБ төмен, ал Импакт режимі Фильмнен 3 дБ жоғары, бірақ 40 Гц-ке көтеріледі. Өз қалауыңыз бойынша таңдаңыз: стерео тыңдау үшін Музыка, үй кинотеатры үшін Фильм, күшті бастар үшін Импакт.

Субвуфер қосылмаса не істеу керек?

Қуат кабелінің дұрыс жалғанғанын және бас қосқыштың ON күйінде екенін тексеріңіз. IEC қосқышындағы сақтандырғышты тексеріңіз (қосқышты алып тастаңыз). Қуат түймесінің Auto немесе On күйінде екеніне және кіріс сигналының бар екеніне көз жеткізіңіз.

Субвуфердің фазасын қалай реттеуге болады?

Өз тыңдау орныңызға отырыңыз. Біреуден фаза тұтқасын (0°-тан 180°-қа дейін) баяу бұруын сұраңыз. Бас дыбыстары ең кең болғанда және субвуфердің орнын анықтау қиын болғанда, фаза оңтайлы болады. Әдетте, 0°-тан бастаңыз.

Күту режиміндегі электр тұтыну қандай?

MRW10 күту режимінде 0,5 ватттан аз тұтынады. Auto режимі сигнал болмағаннан кейін 15 минуттан кейін оны күту режиміне ауыстырады.

12V триггер функциясын пайдалана аламын ба?

Иә, ресиверден субвуфердің триггер кірісіне 12V кабелін (ортаңғы түйреуіш оң) қосыңыз. Қуат түймесін Auto күйіне қойыңыз. Субвуфер күту режимінен шығып, ресивермен бірге автоматты түрде өшеді.

MRW10 субвуферін қалай тазалау керек?

Жұмсақ және құрғақ шүберекті пайдаланыңыз. Ешқашан абразивті заттарды немесе еріткіштерді қолданбаңыз. Динамик конусына тиюден аулақ болыңыз.

Қосылу үшін қандай кабель түрін қолдану керек?

Кедергілерді болдырмау үшін ұзындығы 10 метрден аспайтын жоғары сапалы RCA кабельдерін пайдаланыңыз. LFE кірісі үшін бір кабель жеткілікті. Стерео кіріс үшін екі кабель (L және R) қажет.

Субвуфер ызылдап тұр, не істеу керек?

Кіріс кабельдерінің дұрыс жалғанғанын және ақаусыз екенін тексеріңіз. Субвуферді электромагниттік кедергі көздерінен алыс ұстаңыз. Аудио жүйенің жерге тұйықталуының дұрыс екеніне көз жеткізіңіз. Мәселе шешілмесе, уәкілетті техникке хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ MRW10 MONITOR AUDIO

пайдаланушы нүсқаулығы

Kipicne 157

Тиектер және табандар 158

Орналастыру 158

2 арнаны орналастыру 158

AV орналастыру 158

Atmos 159

Сымдар конфигурациясы 160

Порт тығындары 161

Динамиктерді қолданыска енгізу 161

MRW-10 зорайтқыш панелі және басқару элементтері 162

MRW-10 курылғысын орналастыру және бастапқы параметрлерін орнату 164

MRW-10 курылғысын реттеу 164

AV кабылдағышына қосылған 164

Стерео зорайткышка қосылған____164

Пайдаланушы туралы акпарат 166

Кепілдік 167

Kipicne

Жаça Monitor Series динамиктерін сатып алғаныңыз үшін алғыс білдіреміз. Қолжетімді үздік материалдарды белгілеген кезде, жаça Monitor Series сериясын сөздің дәлме-дәл мағынасында іс жүзіне асыру үшін динамиктерді кұрастырудың көп жылдық тәжірибесін толықтай қолдана алдық.

Осы жаңа серия Monitor Audio компаниясының, "System R Series" сериясынан қалған мұрасына негізделе отырып, таза және минималистік стиルドі толықтай заманауи бумага жеткізеді.

Сұрыпталымда кітап сөресіне қойылатын жаңа ықшам динамик те, еденге қойылатын жаңа үлгі де бар. Улкенірек бөлмені және жоғары қуатты қолданысты толықтыру үшін, екеуінің де үлкенірек баламалары қолжетімді.

Жаңа Silver Series сериясындағыдай, Monitor 200 және 300 үлгілерімен бірге берілетін аутригер табандары еденде азырақ бос орын ала отырып және тұрақтылықты жақсарта отырып, жылтыр сыртқы көрініске қол жеткізеді.

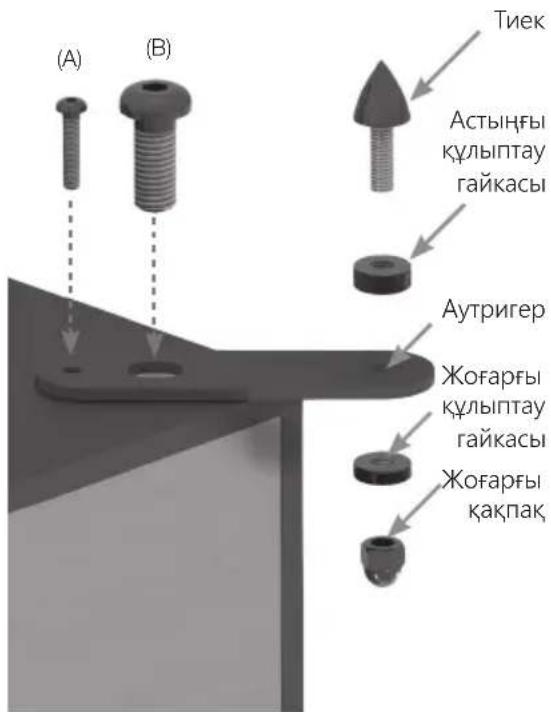

Тиектер және табандар

(Monitor 200 және 300 ғана)

Егер динамик кілем төселген еденге орнатылатын болса, тиекті табанға және «аутригер» жиынына бұрап бекітіңіз. Оларды динамик тұғырына берілген болттармен (А және В) бекітіңіз.

Ватерпастың көмегімен динамиктің барлық бүйірлеріндегі тепе-тендігін тексеруге болады. Тепе-тендігі сәл бұзылған болса, табанды ең төменгі деңгейде бұрап алыңыз және қайта тексеріңіз. Бұл процесті корпус толығымен теңескенше жалғастырыңыз. Орнында бекіту және қандай да бір қажетсіз дірілді тоқтату үшін, әр табанда құлыптау гайкаларын пайдаланыңыз.

Кілемнің астында тығылған және тиектермен зақымдалуы мүмкін сымдардың жоқ екендігіне көз жеткізіңіз.

Егер тиектер пайдаланылмайтын болса, берілген жабысқақ резеңке табанды аутригердің астыңғы жағына орналастырыңыз.

Орналастыру

2 арнаны орналастыру

2 арналы жүйені орналастырған кезде тындау орны және динамиктер тең бүйірлі үшбұрышты құрауы керек. Динамиктерді бір бірінен шамамен 6 - 10 фут (1,8 - 3 м) қашықтықта орналастыру керек. Артқы қабырғадан оңтайлы арақашықтық динамикке қарай және қалау бойынша өзгешеленеді, алайда бүйірлік қабырғалардан арақашықтық кем дегенде 3 фут (91 см) құрайы тиіс.

Динамиктерді алғаш рет орнатқанда тәжірибелер жасап көру ұсынылады, өйткені орта және жеке талғам әр орнатуға қарай әртүрлі болады. Мысалы, бас жеткіліксіз болса, динамиктерді қабырғаға жақындатып көріңіз. Бас шамадан артық болған жағдайда көрісінше әрекет етіңіз. Оған қоса, бүл мумкін болмаса, берілген порт тығындары шамадан артық басты азайтуға көмектесуі мүмкін. Егер стереокоптық кескіндер жоғалып жатса, оларды аздап ішке қозғалтып көріңіз. Дыбыс іс жүзіндегі динамиктердің өздерінен емес, динамиктер арасындағы орталық нүктеден шығатын болып көрінуі керек.

AV орналастыру

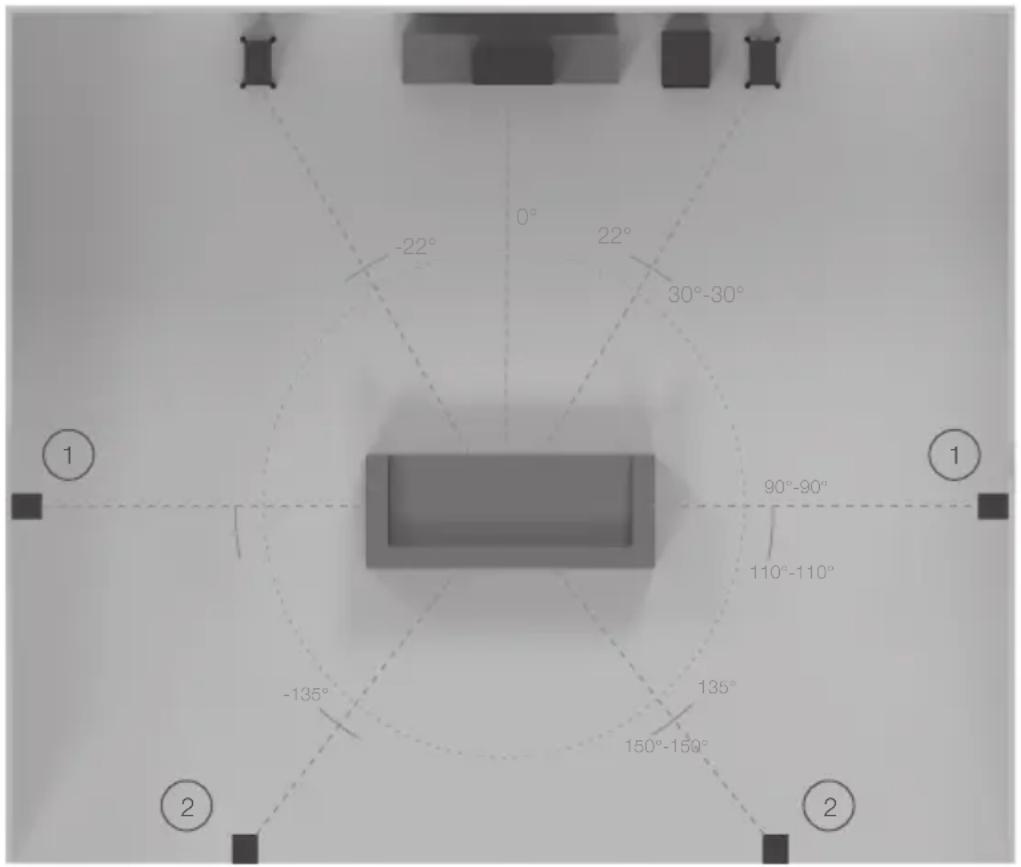

Көлемді дыбыс жүйесіндегі әр динамиктің онтайлы бұрыштары мен орындарын қарама-қарсы жақтағы суреттерді қараңыз. Динамиктерді қабырғадан динамикке және жеке талғамға қарай алыстату керек.

Егер дыбыста бас тым көп болса немесе (сабвуферсіз) музыканы ойнатқанда бөлмеден бас даңғырлап жатса, динамиктерді қабырға(лар)дан аздап ары жылжытып көріңіз. Жылжыту мүмкін болмаса, динамиктер және/немесе сабвуфер үшін қиылысатын жийілік параметрлерін реттеп көріңіз.

Monitor C150 орталык динамигін твитер көру күйіне бағытталып және шамамен құлақ биіктігінде тұратындай орналастыру керек.

1. Бүйірлік көлемді динамиктер
2. Артқы көлемді динамиктер
   7.1 көлемді дыбыс жүйесі 360° дыбыстық кеңістікті жасау үшін бүйірлік (1-орын) және артқы динамиктерді (2-орын) пайдаланады, 5.1 жүйесін орнатқан жағдайда көлемді динамиктерді (1) немесе (2) орнына қоюға болады.

Atmos

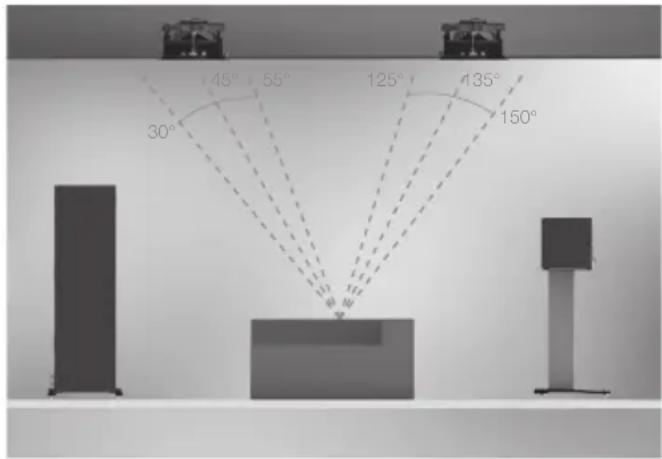

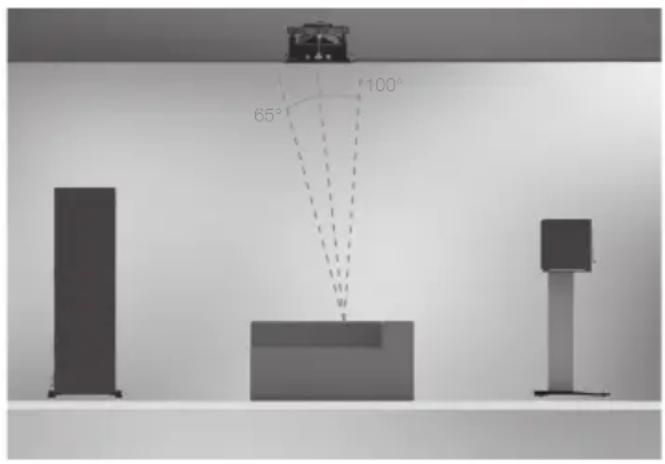

Atmos жүйесін орналастырған кезде, Atmos арналары үшін біздің C265-IDC құрылғысын пайдалануға кеңес беріледі. Аталмыш динамиктер бірегей айналмалы IDC (ішкі қос шоғылас) орташа деңгейлі/твитер модулін қолданады, бұл модуль кең дисперсия сипатын ұсына отырып, Atmos қызметі үшін оңтайлы болып келеді. C265-IDC туралы қосымша акқарат біздің, веб-сайтта қолжетімді: monitoraudio.com

2 немесе 4 динамик жүйесін оңтайлы түрде орналастыру туралы акпарат төменде берілген.

2 Atmos динамигі (алдыңғы сол мен оң жақпен бір сызықта)

4 Atmos динамиги (алдыңғы сол мен оң жақпен бір сызықта)

Сымдар конфигурациясы

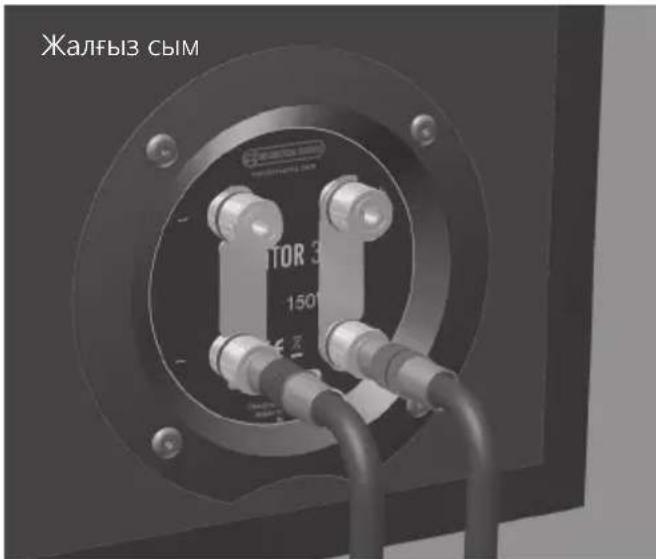

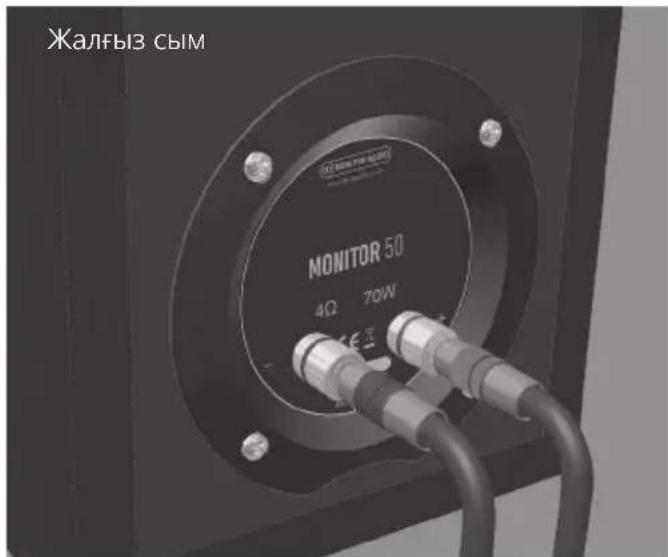

Monitor 50 және С150 үлгілерінде жалғыз сымды жалғауға мүмкіндік беретін динамик клеммаларының бір жұбы бар (қарама-қарсы жақтағы суретті қараңыз).

Monitor 100, 200 және 300 углілерінде клеммалардың екі жұбы бар және қарама-қарсы жақтағы суретте көрсетілгендей, оларды жалғыз сымға жалғауға болады (бір оң және бір теріс кабельдің көмегімен).

ЕСКЕРТПЕ: Осы конфигурацияда берілген клемма байланыстары пайдаланылуы ҚАЖЕТ.

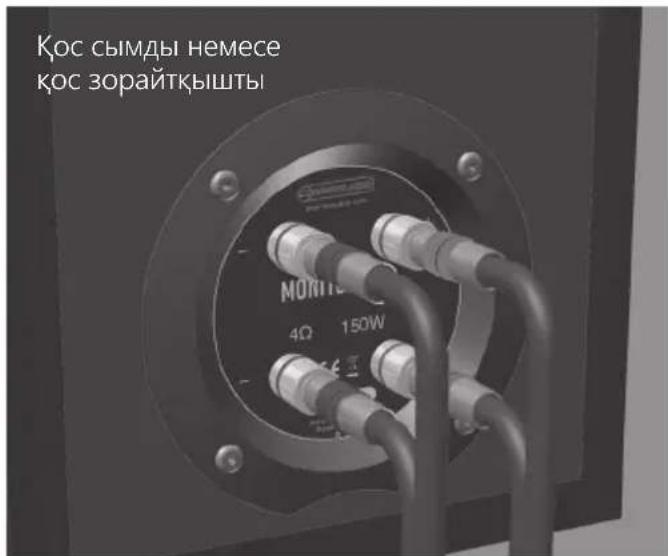

Кос сымды конфигурацияны орындау үшін, кабельдердің екі жұбын (екі он және екі теріс) зорайтқыштағы клеммалардың бір жұбынан өткізу арқылы жалғауға болады.

Кейбір AV зорайтқыштары қос қүшейту қосылымына қолдау көрсетеді. Бүл қос сымдар өткізу процесімен бірдей, бір ғана ерекшелігі - AV зорайтқыштары пайдаланылады. Қос қүшейтуге ең стерео зорайтқышты пайдалану арқылы да қол жеткізуге болады.

Кос сымды немесе кос зорайтқышты қосылымның артықшылықтарына қаттырақ орташа деңгей мен бақылау мүмкіндігі көбірек баспен таза, бірқалыпыты дыбыс жатады.

ЕСКЕРТПЕ: Осы динамиктерді кос сымдармен жалғаған кезде берілген клемма байланыстары шығарылуы ҚАЖЕТ. Кері жағдайда зорайтқышыңызға зақым келуі мүмкін.

Порт тығындары

ЕСКЕРТУ: Порт тығындарын порт ішіне тым қатты салмауға тырысу керек, өйткені бүл көбік тығынның, корпуста жоғалуына әкелуі мүмкін.

Егер динамикті шағын бөлмеде, әдетте 9 шаршы метр (80 шаршы фут), немесе қатты бас жауабын шығаратын бөлмеде орнату керек болса, порт тығындарын орнатқан жән. Дегенмен, орнату алдында бөлмеде динамикті орналастырумен тәжірибелер жасап көру ұсынылады. Динамиктің өнімділігін оңтайландыру үшін, оның қабырғаға тым жақын немесе бөлме бұрыштарының жанында орналастырылмағанына көз жеткізу маңызды.

Динамиктің орналастырылуына бөлме әсемдігі немесе жоспары алғышарт қойса, қатты бастың бар болуы анықталса немесе динамиктерді артқы қабырғаға жақын (158-беттегі ұсынылатын минималды арақашықтықтан кем) орналастыру керек болса (мысалы, корпуста немесе қабырғаға жақын тіректе орналастырылатын кітап сөресі), порттарға порт тығындарын орнату ұсынылады. Бүл кейде тым қатты шығу деп аталатын бастың «данғырлауын» азайтады және динамиктердің осы қоршаған орта жағдайларында ең жақсы өнімділік көрсетуіне көмектеседі.

Бастың даңғырлауын динамиктің бас куаты бөлме режимдерінен асып, нақты жиілікке немесе бірнеше жиілікке екпіннің түсуін тудырады.

Порт тығындарын орнатқанда жалпы бастың көбеюі азаймайды, дегенмен, порты реттеу жийлігіне қатысты бас қуаты/шығысы азаяды. Бүл бастың «данғырлауын» азайтады, бірақ бас анықтығын және естілетін жандылығын арттырады.

Барлық жағдайларда тәжірибелер жасап көру ұсынылады.

Динамиктерді қолданыска енгізу

Динамиктерді қолданыска енгізу үшін, әдеттегі музыканы төмен-орташа тындау деңгейлерінде 50-70 сағаттай уақыт ішінде ойнатыңыз. Дыбыстың тіпті 70 сағаттан кейін жақсара беруі анықталуы мүмкін.

Бул уакыт озуымен табифи түрде жүзеге асырылады: көп түрған шараптай өнімділік те уакыт озуымен жаксарады.

Оған қоса, динамиктерді айналым бойынша үздіксіз қолдану қажет болса, динамиктерді жетектер/ твитерлер тікелей тураланатындай және бір-біріне барынша жақын болатындай бетпе-бет орналастыру арқылы дыбыс деңгейін/бар болуын азайтуға болады. Содан кейін зорайтқышты динамиктерге осылайша жалғаңыз: бір динамик қалыпты ретінде (фаза ішінде), яғни оң сымы оң ұяға және теріс сымы теріс ұяға (қызылы қызылына және қарасы қарасына) жалғаулы, ал екіншісі фазадан тыс, яғни оң сымы теріс ұяға және теріс сымы оң ұяға жалғаулы болуы тиіс.

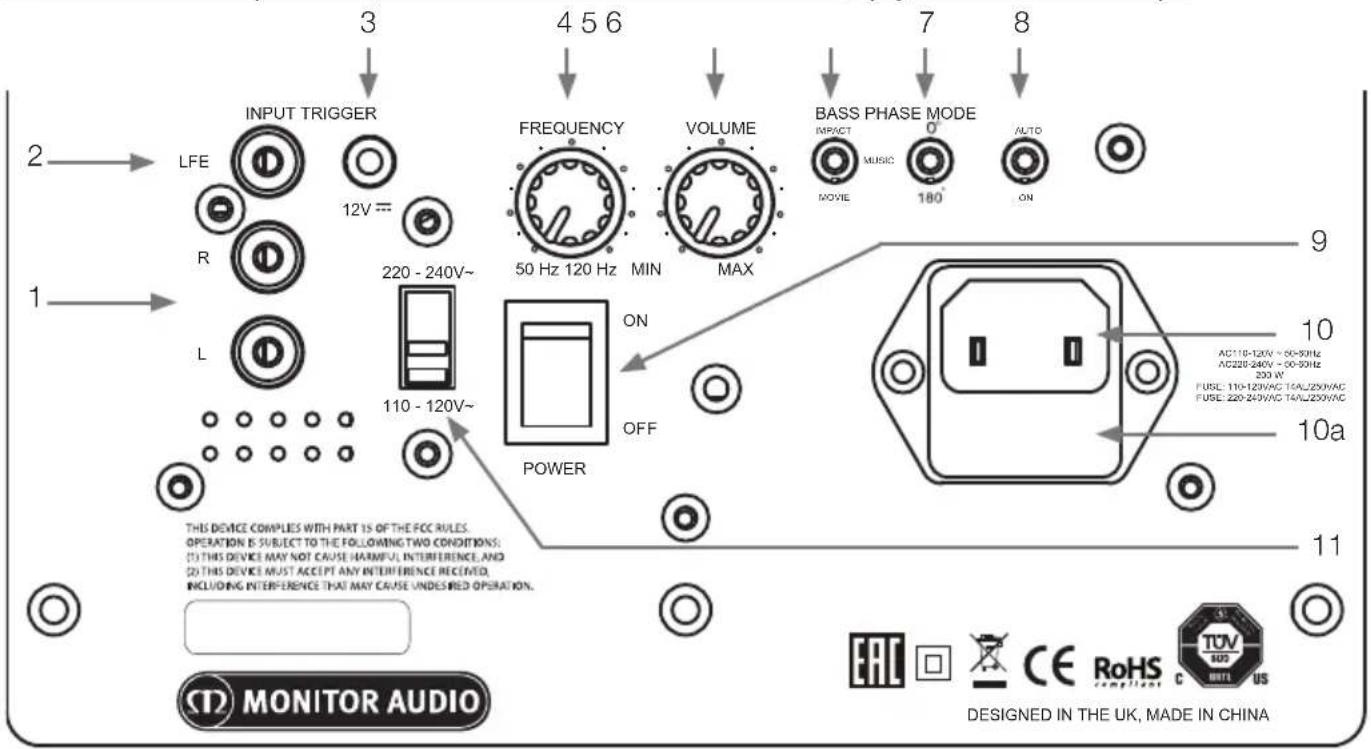

MRW-10 зорайткыш панелі және басқару элементтері

1. RCA стерео кірістері (сол және оң жақ)

Бүл — стерео зорайтқыш жүйесін пайдаланған кездегі сигнал кірісінің әдісі, жалғауды зорайтқыштың шығу алдындағы бөлімінен келетін жоғары сапалы сигналдық кабельдерінің жұбы арқылы қамтамасыз етуге болады. Осы жалғау әдісін пайдалансаңыз, қиылысатын жийлікті орнату керек. Қиылысу дискісін бастапқы нукте ретінде шамамен 80 Гц мәніне орнатуға кеңес беріледі. Бүл бөлмеге және талғамға байланысты өзгеріп отыруы мүмкін.

ЕСКЕРТПЕ: баска электр құрылғылардан кедергілерді болдырмау үшін, кабель ұзындықтары 10 метрден аспауы керек.

Бул кірісті сабвуферді AV зорайтқышына/қабылдағышына жалғау үшін пайдалану керек. LFE кірісін пайдаланғанда қиылысу жийілігінің дискісі пайдаланылмайды. Себебі қиылысу функциясын ол жалғанған AV зорайтқышы/процессоры басқарады.

1. 12 вольт триггер кірісі \~ орталық істік = +12 В ТТ

AV зорайтқышынан/қабылдағышынан MRW-10 құрылғысына дейінгі сыртқы куатты басқаруға арналған. AV зорайтқышы/қабылдағышы 12 вольттық сигналды қамтамасыз етеді және MRW-10 құрылғысына күту режимінен қосылуға нұсқау береді. Бұл автоматты қосу/өшіру функциясын дәлірек басқаруға мүмкіндік береді және куатты әлдекайда көбірек үнемдейді. 12 В триггерді пайдаланғанда, оның дұрыс жұмыс істеуі үшін, режим қосқышы (8) Auto (Авто) күйінде болуы керек. AV қабылдағышы өшірілген соң, MRW-10 құрылғысы күту режиміне ауыспас бұрын шамамен 15 минут ішінде қосылып тұрады. Кабель бөлек жеткізіледі.

1. Қиылысу жилігін басқару тетігі

Киылысу жилігін басқару тетігі тек қана RCA стерео кірісін (1) пайдаланғанда жұмыс істейді және сабвуфердің жоғарғы жилік шегін (төмен жилік) орнату үшін пайдаланылады. Қилысысуды басқару тетігін негізгі/бағыныңқы динамиктердің өлшеміне немесе бас шығысына сай орнату керек.

Monitor Series динамиктерін пайдаланғанда муны 50 - 100 Гц аралығында орнатыңыз (қосымша динамиктерге байланысты). Тәжірибелер жасап көру ұсынылады.

Herizrì динамик түрі Monitor Series бүйымы Киылысуды басқару параметрі

Шағын тірекке бекітілетін/кітап сөресіне қойылатын динамик	Monitor 50/100 60-100 Гц
Еденге қойылатын динамик Monitor	200/300 50 - 80 Гц

5. Дыбыс деңгейін басқару тетігі

Бул басқару тетігі теңгерілген жалпы дыбысқа жету үшін деңгейді немесе дыбыс деңгейін реттеуге мүмкіндік береді. Теңгерілген дыбысты алу үшін таныс музыка немесе фильм үзінділерін ойнату керек. Дыбыс деңгейінің ең төмен мәнінде бастаңыз және деңгейді басқару тетігін теңгерілген дыбыс орнатылғанша артырыңыз.

Егер AV процессорын немесе AV қабылдағыш зорайтқышын пайдаланып жатсаңыз, жүйені реттеу мүмкіндіктері ішіндегі сынақ үн функциясы арқылы реттеуге болады. (AV процессорының немесе AV қабылдағыш зорайтқышының пайдаланушы нұсқаулығындағы реттеу бөлімін қараңыз.) Сабвуфер дұрыс реттелсе, оның бөлмедегі орнын оңай анықтау мүмкін болмауы керек.

6. Бас коскышы

Бас қосқышы сабвуфердің бас сипаттамасын талғамыңызға сай реттейді. Уш параметр бар: Music (Музыка), Movies (Фильмдер) және Impact (Әсер). Фильм режимі 35 Гц-ке дейін салыстырмалы түрде біркелкі сипаттаманы қамтамасыз етеді. Music (Музыка) режимі Movie (Фильм) режимінен -2 дБ төмен, бірақ төменгі диапазондағы дыбыстар жилігі 30 Гц-ке дейін барады. Impact (Әсер) режимі Movie (Фильм) режимінен +3 дБ жоғары және төменгі диапазондағы дыбыстар жилігі 40 Гц-ке дейін ыңғайлы барады.

Фазаны баскару тетігі сабвуфер және негізгі/бағыныңқы динамиктер арасындағы кез келген кідірісті синхрондау үшін пайдаланылады. Сабвуфер негізгі/бағыныңқы динамиктермен фазада болса, дыбыс толық болуы керек. Фаза қосқышын реттегенде, қалыпты тындау қүйінде отырыңыз. Басқа адамнан көмек қажет болуы мүмкін. Дұрыс орнатылса, сабвуфердің орны анықтай алмайтындай дерлік болуы керек. Оңтайлы нәтижелерге жету үшін тәжірибелер жасап көру ұсынылады.

Дегенмен, жағдайлардың көпшілігінде фазаны басқару қосқышын 0 градусқа орнату керектігін ескеру керек.

8. Автоматты түрде қосу мүмкіндігі бар қуат режимінің қосқышы

Коскыш «On» (Косулы) күйінде болса, сабвуфер барлық жағдайларда тұрақты түрде қосулы болады. «Auto» (Авто) күйінде сабвуфер кіріс сигнал қабылданғанда автоматты түрде қосылады. Ол сигнал тағы бір рет қабылданғанша күту режиміне ауысу алдында сигнал қабылдаусыз 15 минут бойы қосулы болады.

Автоматты түрде қосу функциясы туралы қосымша ескертпелер

Автоматты түрде қосу функциясын пайдаланғанда сабвуфер өзін іске қосқан кіріске «құлыпталады». Жағдайлардың көпшілігінде стерео немесе LFE кіріс қосылымын пайдаланғанда бүл маңызды болмайды. Дегенмен, стерео және LFE қосылымдарының екеуін де пайдалансаңыз, сабвуфер күту режиміне кіргенше кірістер арасында ауыса алмайсыз. Мұны өшіру және қайта қосу арқылы қолмен немесе кірістерді ауыстыру алдында уақыттың өтуіне (15 минут) мүмкіндік беру арқылы істеуге болады.

9. Желілік куат қосқышы

Сабвуфер Bergауакыт бойы пайдаланылмайтын болса, желілік куат қосқышын «Off» (Өшірулі) күйіне ауыстыру керек. Сабвуфер қызмет етуі үшін қосқыш «On» (Қосулы) күйінде болуы керек.

ЕСКЕРТУ: Желілік қосқыш артқы панельде орналасқандықтан желілік қосқышқа қол жеткізу үшін құрылғыны кедергілер жоқ ашық аумакта орналастыру керек.

10. IEC желілік куат қосқышының/сақтандырғыштың орны

Сабвуфер желілік куат көзіне қосуға арналған екі істікті желілік кіріс ұяшығымен қамтамасыз етілген. ТЕК өніммен бірге қамтамасыз етілген IEC желілік сымын пайдаланыңыз. Сондай-ак, сыртқы желілік сақтандырғыш орнатылады. Егер жұмыс кезінде осы сақтандырғыш күйіп кетсе, ауыстыру үшін сақтандырғыш ұстағышының ішінде қосалқы сақтандырғыш қамтамасыз етілген. Егер сақтандырғышты ауыстырғыңыз келсе, мұны IEC желілік сымын алу және IEC желілік кіріс ұяшығының (10а) астындағы ұстағыштан бастанқы сақтандырғышты жайлап алу арқылы істеуге болады. Егер сақтандырғыш қайталан күйіп кетсе, өкілетті сервис агентінен көмек алу ұсынылады. Сақтандырғышты қайталан пайдалануға әрекет ЖАСАМАҚЫЗ, өйткені бұл зорайтқыш блогының ауыр закымдалуына әкелуі мүмкін.

11. Желілік кернеу тандағышы

Бул зауытта еліңіздің желілік кернеу техникалық сипаттамасына орнатылған. Мұны реттеуге әрекет жасамаңыз, өйткені бүл өнімнің біржолата зақымдалуына және тіпті өрт қаупіне әкелуі мүмкін. Кездейсок реттеуді болдырмау үшін, тандағыш үстінде мөлдір пластик қақпақ болады.

MRW-10 курылғысын орналастыру және бастапқы параметрлерін орнату

Барлық сигналдық кабельдер жалғанғанша және табан бекітілгенше сабвуферді желіден ажыратылған күйде қалдырыңыз.

Берілген бұрандаларды корпусың тұғырындағы бағыттауыш саңылауларға бұрап бекіту арқылы табанды MRW-10 құрылғысының астыңғы жағына бекітіңіз.

Енді сабвуферді ең қолайлы күйде орналастыру керек, тікелей бөлме бұрышында болмағаны жән, өйткені бұл артық бас даңғырлауын тудыруы мүмкін. Қажетті күйге қол жеткізгеннен кейін кабельдер керіліссіз қолайлы жету үшін жеткілікті ұзын екенін тексеру маңызды. Кедергінің алдын алу үшін, кабельдер 10 метрден кем болуы керек.

ЕСКЕРТУ: Сабвуфер қосулы қүйде ешкашан RCA қіріс/шығыс сымдарын жалғамаңыз немесе ажыратпаңыз.

Бастапқы параметрлерді орнату үшін, Қуат режимінің қосқышын «Қосульы» күйіне орнатып, 12 В триггер кабелін (пайдаланылса) ажыратулы күйінде қалдырыңыз.

Кіріс кабельдер қосылғаннан және қуат режимінің қосқышы Қосулы күйіне орнатылғаннан кейін сабвуферді желілік қуат көзіне жалғауға және желілік қуат қосқышымен қосуға болады.

MRW-10 курылғысын реттеу

AV кабылдағышына қосылған

AV зорайтқыштарының көпшілігінде автоматты реттеу жүйелері бар. Егер зорайтқышта автоматты түрде реттеу процедурасы бар болса, дыбыс деңгейін шамамен 10 - 12 сағатқа орнатып және қуат режимінің қосқышын Қосулы күйіне қойып, оны қазір орындаңыз.

Автоматты түрде реттеу аякталғанда АУ зорайтқышындағы сабвуфер параметрлері дұрыс екеніне көз жеткізіңіз. Қилысатын жилік 162-беттегі кестемен бірдей дерлік және деңгей +/- 3 дБ-ден кәбірек/ азырақ болмауы керек. Олай болмаса, сәйкесінше реттеу ұсынылады.

Енді барлығы дұрыс жұмыс істеп түрғанына сенімді болған соң дыбыс деңгейін орташа тыңдау деңгейіне аздап-аздал көтере отырып, сізге таныс музыка/бейнефильм үзінділерін ойнатыңыз.

Стерео L және R кірісі 2 арналы стерео зорайтқыш немесе LFE шығысы жоқ зорайтқыш пайдаланылған жағдайда қажет болуы мүмкін. 2 өзара байланыс кабелін (сол мен оң жақ) зорайтқыштан L және R деп белгіленген қосылымдарға жалғаңыз.

Алдын ала кіріктірілген зорайтқышты төмен деңгейге орнатып, кез келген музыканы/сынақ үндерді ойнату алдында төмендегі ұсынылған нұсқаулықты пайдаланып, сабвуферді реттеңіз.

• Дыбыс деңгейін шамамен 10 сағатқа орнату (162-бет)
- Жилік негізгі динамиктерге сай орнатылуы тиіс (162-беттегі кестені қараңыз)
• Фазаны 0-ге орнату (162-бет)

Енді сабвуфердің букіл жүйемен интеграциясы және тепе-тендігі қанағаттанарлық болғанша сізге таныс бір музыканы ойнатыңыз және дыбыс деңгейін және/немесе жилікті біртіндеп реттеңіз.

Улгі Monitor 50 Monitor 100 Monitor 200 Monitor 300 Monitor C150
Жүйенің пішімі 2 жақты 2 жақты 2 1/2 жақты 2 1/2 жақты 2 жақты
Жиїлік сипаттамасы 55 Гц - 30 кГц 44 Гц - 30 кГц 40 Гц - 30 кГц 35 Гц - 30 кГц 60 Гц - 30 кГц
Сезімталдық (1W@1M)	87 дБ	88 дБ	88 дБ	90 дБ	88 дБ
Номиналды кедері	8 ом	8 ом	8 ом	8 ом	8 ом
Макс. SPL (жуп)	109 дБА	111 дБА	112 дБА	115 дБА	111 дБА
Куатты өндеу R.M.S	70 Вт	100 Вт	120 Вт	150 Вт	100 Вт
Усынылатын зорайтқыш талаптары R.M.S	15-70 Вт	30-100 Вт	30-120 Вт	40-150 Вт	20-100 Вт
Корпустың дизайны	Порты артында орналасқан басты шағылыстыру және HiVe II Port технологиясы	Порты артында орналасқан басты шағылыстыру және HiVe II Port технологиясы	Қос камералы басты шағылыстыру — артқы басты шағылыстыру және HiVe II Port технологиясы	Басты шағылыстыру — артқы басты шағылыстыру және HiVe II Port технологиясы	Герметикалық корпус
Жетек бөлігі қосымшасы	1 x 5,5 дюйм MMPII бастың ортаңғы ауқымы, 1 x 25 мм қара түсті С-САМ твитері	1 x 6,5 дюйм MMPII бастың ортаңғы ауқымы, 1 x 25 мм қара түсті С-САМ твитері	1 x 5,5 дюйм MMPII басы 1 x 5,5 дюйм MMPII бастың ортаңғы ауқымы 1 x 25 мм қара түсті С-САМ твитері	2 x 6,5 дюйм MMPII басы 1 x 6,5 дюйм MMPII бастың ортаңғы ауқымы 1 x 25 мм қара түсті С-САМ твитері	2 x 5,5 дюйм MMPII бастың ортаңғы ауқымы 1 x 25 мм қара түсті С-САМ твитері
Қылысатын жиїлік	2,8 кГц	3,3 кГц	ТЖ: 650 ГцОЖ/ЖЖ: 2,2 кГц	ТЖ: 700 ГцОЖ/ЖЖ: 3,3 кГц	3,9 кГц
Сыртқы өлшемдер Б x E x K (торды қоса)	206 x 206 x 237,8 мм 8 1/8 x 8 1/8 x 9 3/8 дюйм	310 x 201 x 298,3 мм 12 3⁄4х x 7 1⁄5/6 x 11 3⁄4 дюйм	850 x 174 x 299,3 мм 33 7⁄4х x 6 7⁄8 x 11 13⁄4 дюйм	970 x 201 x 299,3 мм 38 3⁄4х x 7 1⁄5/6 x 11 13⁄4 дюйм	174 x 455 x 187,8 мм 6 7⁄8 x 17 1⁄5/6 x 7 3⁄8 дюйм
Сыртқы өлшемдер Б x E x K (тор мен табандарды қоса)	T/E	T/E	873 x 215,4 x 309,8 мм 34 3/8 x 8 1/2 x 12 3/16 дюйм	993 x 252,9 x 315,3 мм 39 1/8 x 9 15/16 x 12 7/16 дюйм	T/E
Буйым салмағы	3,56 кг (7 фунт 14 унция)	5,12 кг (11 фунт 4 унция)	10,82 кг (23 фунт 12 унция)	13,66 кг (30 фунт)	5,40 кг (11 фунт 14 унция)
Түстері	Қара, ақ, жаңғақ	Қара, ақ, жаңғақ	Қара, ақ, жаңғақ	Қара, ақ, жаңғақ	Қара, ақ, жаңғақ

Төмен жилік шегі	Жоғарғы жилік шегі	Зорайтқыш шығысы	Бастың EQ режимдері	Корпусты туралау	Диффузор қосымшасы	Кіріс кедергі	Желілік кіріс кернеу (Зауыттық алдын ала орнату)	Қуат тұтынылуы	Сыртқы өлшемдер Торларды қоса (Б х Е х Қ)	Салмағы
30 Гц (-6 дБ)	Айнымалы 50-120 Гц @ 24 дБ/октава	100 Вт	Music (Музыка)/ Movie (Фильм)/ Impact (Әсер)	Басты шағылыстыру, 18 мм конструкция	1 x 10 дюймдік MMP II Long Through Driver	20К ом	110-120 В АТ 220-240 В АТ	<0,5 Вт күту режимінде	320 x 320 x 340 мм (12 5/8 x 12 5/8 x 13 3/8 дюйм)	10,54 кг (23 фунт 4 унция)

Акаулыктарды жою

Сабвуферде кез келген техникалық немесе реттеу мәселелері болса, төменdegі ақаулықтарды жою нұсқаулығын қараңыз:

Сабвуферім қосылмайды/қуат жоқ.

- Желілік сым сабвуферге және желілік розеткаға дұрыс қосылғанын тексеріңіз. Сондай-ак, штепсель ашаны (орнатылған болса) және сабвуфердегі сақтандырғышты тексеріңіз. Сақтандырғыш пен оның орнын өзгерту туралы қосымша акпаратты 162-беттен караңыз.

- Сабвуферге сигнал барып түр ма? Сигнал бар болса, куат режимінің қосқышы Auto (Автоматты) немесе On (Қосулы) күйінде ме және бастапқы көз қосылған ба? Бастапқы көздің, дыбыс деңгейін реттеп және «Қосулы» күйіне ауыстырып көрініз.

Егер ол сонда да қосылмай жатса/қуат қосылмай жатса, жергілікті дилерге/дистрибьюторға немесе Monitor Audio компаниясына бірден хабарласыңыз.

Сабвуферден дыбыс шыкпайды.

- Сигналдык сымдар дұрыс қосылған ба? Оларды тексеріңіз. Мүмкін болса, жұмыс істейтіні белгілі екінші жинаклен тексерініз.

• Дыбыс денгейі тым төмен бе?

Егер ол сонда да сигнал шығармай жатса, жергілікті дилерге/дистрибьюторға немесе Monitor Audio компаниясына бірден хабарласыңыз.

Пайдаланушы туралы акпарат

Бүйым туралы мәліметтер

Улгісі ____

Буйымның сериялық нөмірі ____

Сатып алу күні ____

Дилер туралы мәліметтер

Дилердің аты

Мекенжайы

Электрондык пошта мекенжайы ____

Телефон нөмірі

Кепілдік

Егер бүйым тұтынушы тауарларын сату келісімшарты бойынша Monitor Audio компаниясының өкілетті сатушысы арқылы жеткізілген болса, бүйымды сатып алған күннен бастан бес жыл бойы осы құрылғыда жасалу сапасы және өнімділігі бойынша өндірістік ақаулар орын алмайтынына кепілдік беріледі («Маңызды қауіпсіздік нұсқаулары» кітапшасындағы шарттарды қараңыз).

Қажет болған жағдайда кепілдік туралы мәліметтерді біздің тұтынушы дерекқорында табуға көмектесу үшін, бұйым(дар)ыңыздың атауын мына сайта тіркеңіз: monitoraudio.com.
