BEDIENUNGSANLEITUNG Studio MONITOR AUDIO

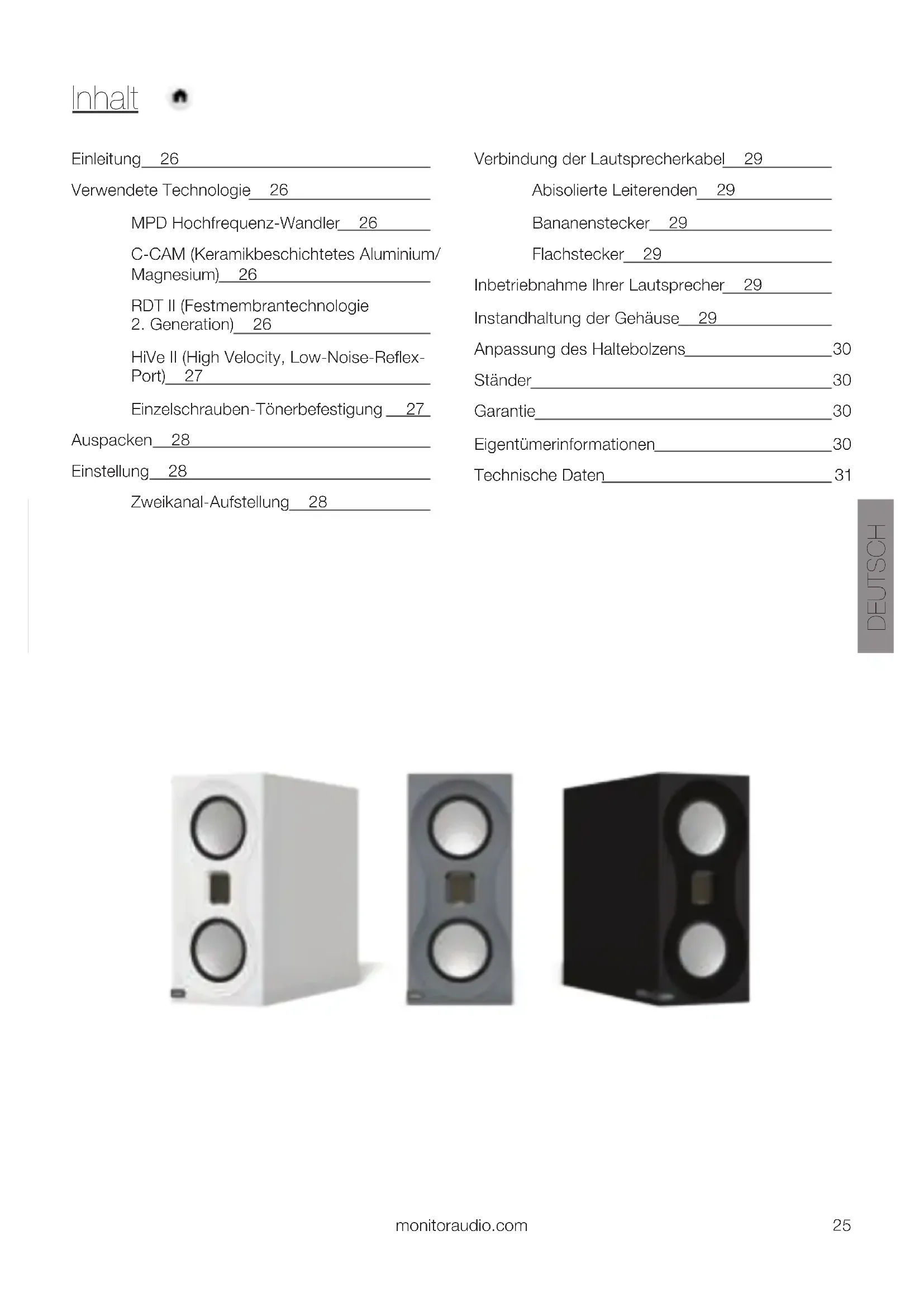

Verwendete Technologie 26

MPD Hochfrequenz-Wandler 26

C-CAM (Keramikbeschichtetes Aluminium/Magnesium) 26

RDT II (Festmembrantechnologie

1. Generation) 26

Einzelschrauben-Tonerbefestigung 27

Auspacken 28

Einstellung 28

Zweikanal-Aufstellung 28

Verbindung der Lautsprecherkabel 29

Abisolierte Leiterenden 29

Bananenstecker 29

Flachstecker 29

Inbetriebnahme Ihrer Laufsprecher 29

Instandhaltung der Gehäuse 29

Anpassung des Haltebolzens 30

Stander 30

Garantie 30

Eigentümerinformationen 30

Technische Daten 31

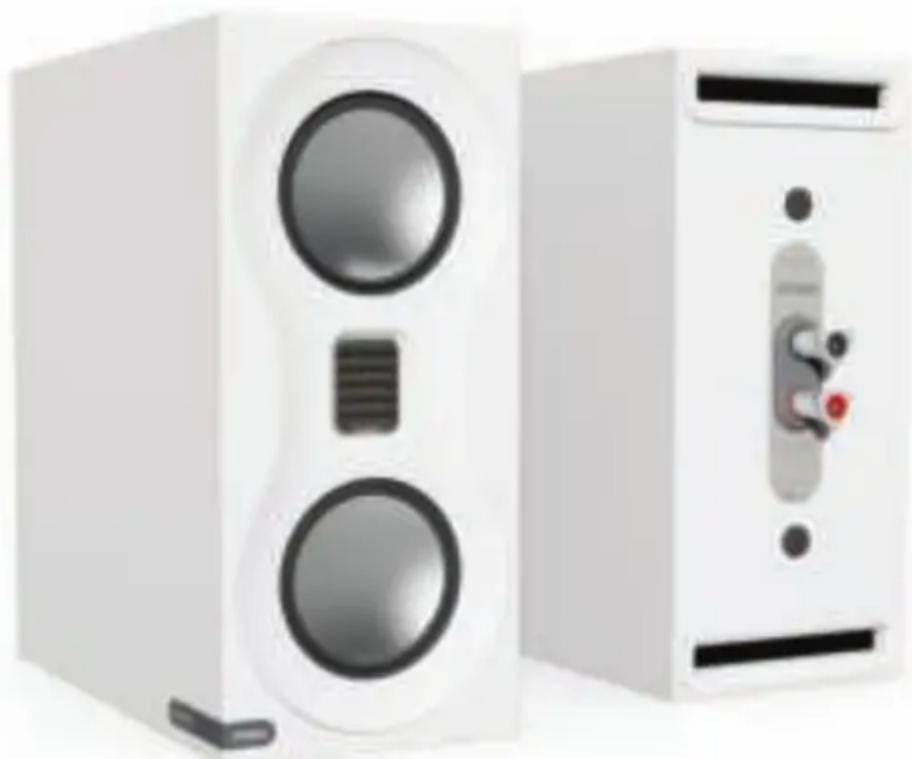

Einleitung

Studio ist ein leistungsstarkes Lautsprechersystem für Musikliebhaber, die nach absoluter Leistung in einem kompakten, erschwänglichen Paket suchen. Das kompromisslose Design-Ethos umfasst in erster Linie eine "Trickle Down"-Tönertechnologie von der Flaggschiff-Serie Platinum II.

Bei jedem Detail der Signalkette wurde das Erreichen von Neutralität berücksichtigt, was von unserem Design-Team verlangte, auf sehr kompromisslose Weise zu denken. Das gitterlose Design zum Beispiel stellt sicher, dass der Laufsprecher immer auf optimalen Level und ohne Konzession lauft. Maßgeschneiderte Standloutsprecher wurden für das bestmögliche Fundament entworfen, mit makellosem angepassten Design und Leistung.

Verwendete Technologie

MPD Hochfrequenz-Wandler

Ein MPD (Mikro-gefaltete Membran) Hochfrequenz-Wandler wurde entworfen, um unglaubliche Artikulation aufgrund der Membran mit geringer Masse zu bieten. Die Funktionswise des MPD-Wandlers beinhaltet ein schmelles Drücken der Falten zur Erzeugung eines glatten, weiten Resonanzübergangs in das Ultraschallband. Das Ergebnis ist ein realistischerer Klang, der das hohe harmonische Spektrum jeder Note ohne definitionstrübende Verzerrung freiellt.

C-CAM (Keramikbeschichtetes Aluminium/Magnesium)

C-CAM ist ein innovatives Legierungsmaterial, das ursprünglich für die Luft- und Raumfahrindustrie entwickelt wurde. Es verfügbar über ideale Qualität für die Verwendung als Laufsprecherkonus, da es äußert starr und denench leicht genug ist, um eine hohe Gesamteffizienz zu bieten. C-CAM wird als Aluminium- und Magnesium-Legierung geformt, die bei der Produktion spannungstrennenden Prozessen unterzogen wird, um eine Verformung der Oberfläche und molekulare Schwächen zu vermeiden. Eine Schicht aus reiner Keramik (Alumina) wird auf die Oberflächen aufgetragen, um eine vollständig starre AuBenseite zu erzeugen. C-CAM-Konen sind so konzipiert, dass sie gegenüber Biegespannungen äußert resistant sind. Wenn es zu einem Konus geformt wird, bietet das C-CAM-Material eine erhöhte Klarheit und verringer et eine Verzerrung im Vergleich zu konventionellen Konusmaterialien.

RDT II (Festmembrantechnologie 2, Generation)

RDT II ist eine „Sandwich“-Verbundstruktur aus ultradūnnen Häuten mit geringer Masse, die an einem wabenförmigen NomexR-Kernmaterial gebunden sind. Die Gesamtdicke der RDT-II-Membran beträgt lediglich 2 mm, sie ist Dennoch 150 Mal stärker als ein konventioneller Laatsprecherkonus. RDT II ist eine einzigartige, innovative Entwicklung, die von den Ingenieuren von Monitor Audio für die neue Platinum-II-Serie konzipiert wurde. Sie nutzt zwei Hautmaterialien mit entsprechenden Mechanischen Eigenschaften. Für die vordere Haut wird C-CAM verwendet, während die rückseite Haut aus gewebter Kohlefaser besteht. Diese Kombination kann die Verzerrung über 300 Hz um über 8 dB verringn, was zu einer Verringerung der Energie harmonischer Komponenten um 60% führt, wodurch das RDT II zur Konustechnologie mit der gingsten Verzerrung in der Geschichte von Monitor Audio wird.

Die dualen 4^ RDT II Toner, die für Studio verwendet werden, wurden aus dem PL500 II entwickelt und in thisem Fall modifiziert, um Bass- und Mittelbereiche zu erzeugen. Darüber hinaus wurde die DCF (Dynamischer Kopplungsfilter)-Technologie integriert, um Hochfrequenz-Konusauflösung zu reduzieren und die Umlaufstarrheit der Schwingspule zu erhöhen. Wie bei Platinum II wurden Studio-Treiber dazu entworfen, unglaublich weniger Verzerrung zu erzeugen, und folgen den gleichen magnetischen Design-Prinzipien.

Monitor Audios Port-Technologie nutzt ein gerades, geriffeltes Design, um die Luftströmung zu beschleunigen und Turbulenzen zu verringern. Die HiVe-II-Technologie kann Luft viel schneller nachinnen und außen befindern als ein konventioneller Port. Dies führt zu einem mächtigen Bass, verbunden mit einem überdurchschnittlichen Einschwingverhalten.

Das extrem)dunne Studio-Gehäuse wurde mit zwei HiVe II Ports an der Rückseite optimiert, die auf der Ober- und Unterseite des Gehäuses angebracht sind, um Sicherzustellen, dass der Druck innerhalb des Gehäuses symmetrisch ausbalanciert ist. Der große Oberflächenbereich des Ports sorgt außerdem damit, dass es keine Luftströmung und darauf folgende Luftgeräutsche gibt, was bei einzelnen Gehäusen ein Problem darstellen kann.

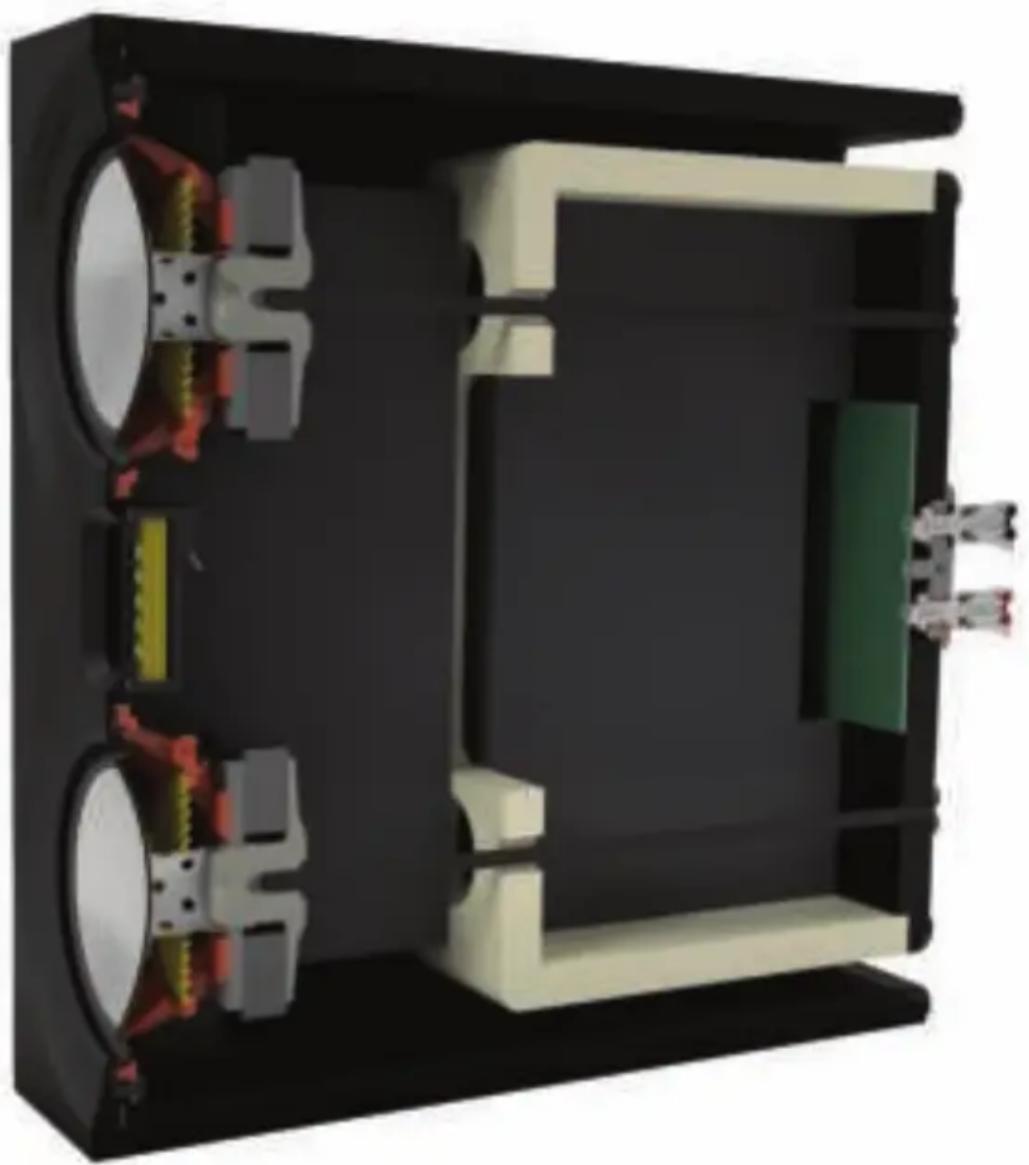

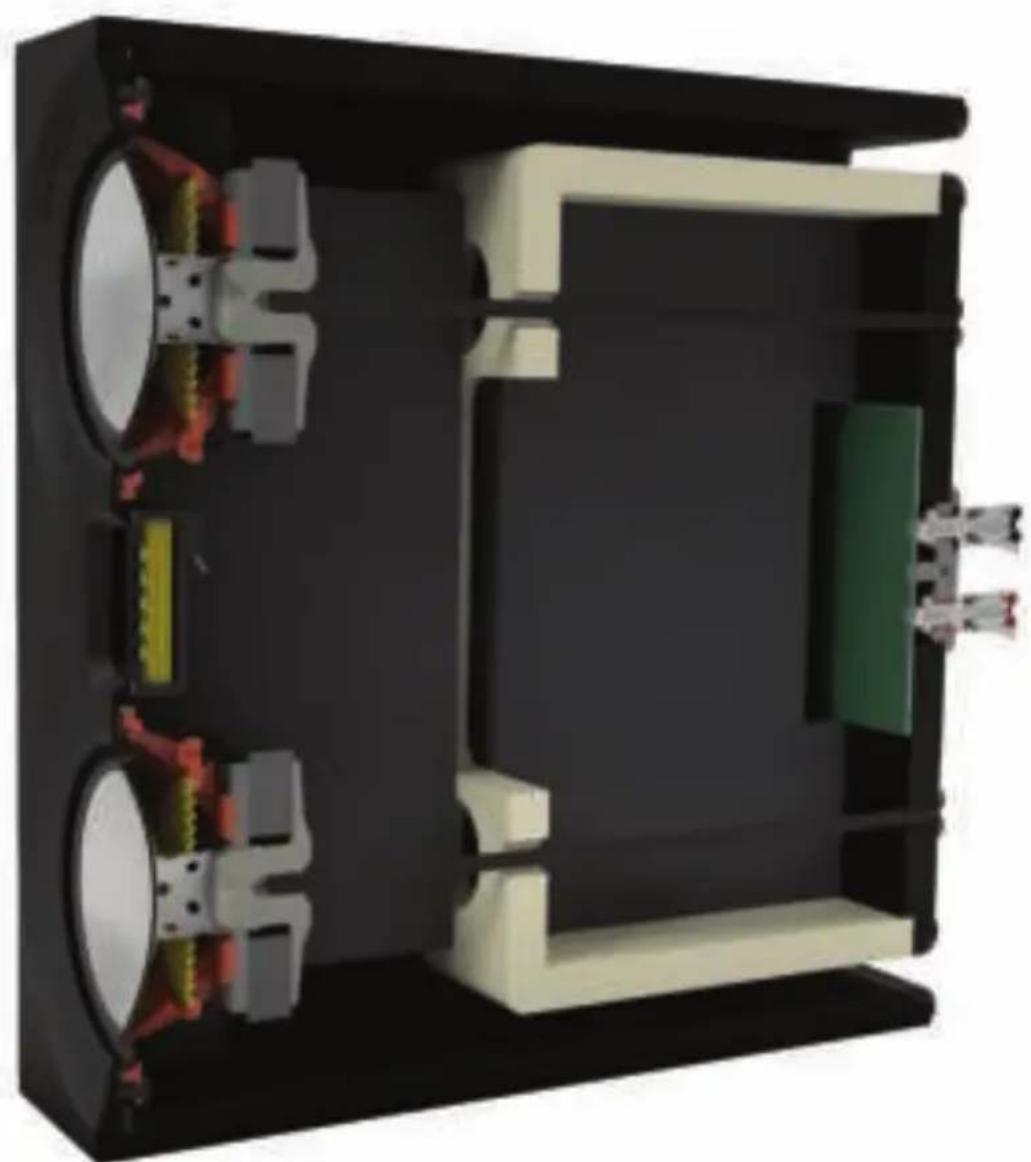

Einzelschrauben-Tonerbefestigung

Studio verwendet unser einzigartiges Einzelschrauben-Tönerbefestigungssystem, das an der Rückseite des Gehäuses angebracht ist. Das Festziehen mit einem speziellen Drehmoment soll eine gleichmäßige Klemmwirkung um den Töner herum erzeugen, während sichergestellt wird, dass das Antriebssystem verstellt ist. Da dies effektiv eine weitere Form der Versteigung ist, wird das Gehäusesystem mit den eingebauten Töern noch starrer.

Auspacken

Bitte stellen Sie sicher, dass ausreichend Bodenfläche vorhanden ist und folgen Sie den Bildanleitungen auf dem Produktkarton. Zerschneiden Sie das Klebeband, das den Karton verschliebt, und stellen Sie damit sichere, nicht tiefer als das Klebeband zu schreiben. Klappen Sie die Falzen an der Oberseite des Kartons darüber, um das Polystyrol freizulegen, und entfernen Sie jegliches Zubehör, aber bewegen Sie das Polystyrol nicht. Zeigt die richtige Seite des Kartons nach oben und ist dieser geöffnet, drehen Sieihn um, sodass die Polystyrol-Endkluppen nun in Kontakt mit dem Boden sind. Heben Sie den Karton auf, um den/die Laatsprecher freizulegen, dann haben Sie den Laatsprecher auf, um die Verpackung und das Schutzmaterial zu halten.

Einstellung

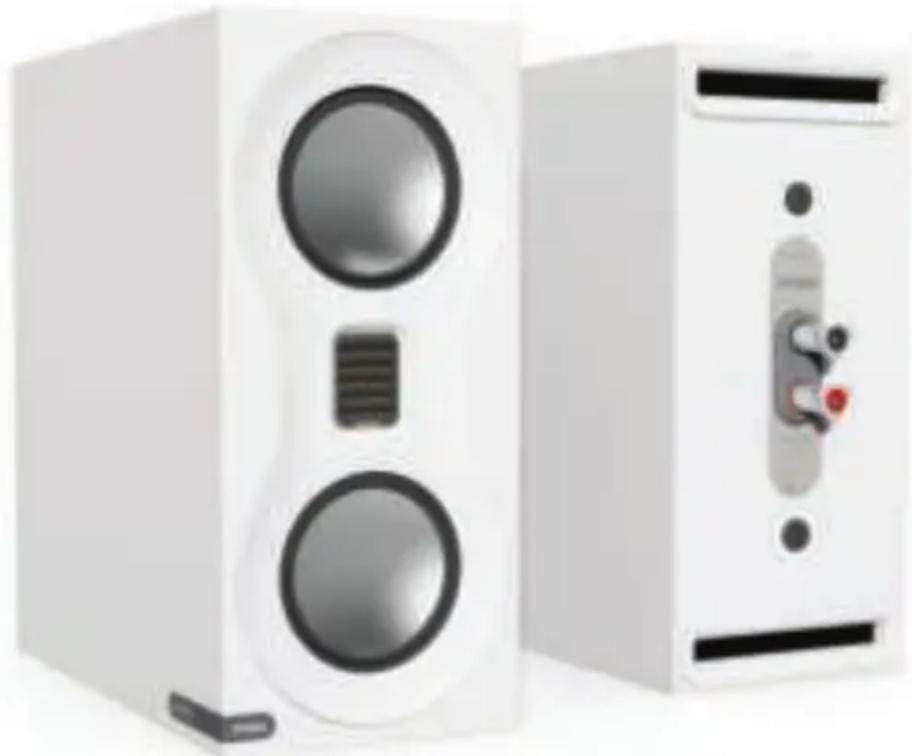

Zweikanal-Aufstellung

Bei einem Zweikanalsystem sollen den Hörposition und die Laufsprecher ein gemeinschaftiges Dreieck bilden. Stellen Sie die Laufsprecher mit einem Abstand von etwa 1,8 bis 3 m auf. Der ideale Abstand von der Rückwand hangt vom persönlichen Geschmack und der Raumakustik ab, allerdings mussen die Laufsprecher mindestens 91 cm von den Seitenwänden entfernt stehen. Sie sollen 20 bis 45 cm der Rückwand entfernt aufgestellt werden, abhängig davon, wie der Bass auf den Raum reagiert und ihren persönlichen Vorlieben.

Es wird nachdrücklich empfohlen, beim Aufstellung der Lautsprecher zu experimentieren, da die Umgebung und die persönlichen Klangvorlieben bei jeder Einrichtung variieren. Wenn beispisseweise der Bass nicht stark genug ist, stellen Sie ihre Lautsprecher etwas naher an die Wand. Der umgekehrte Weg ist empfehlenswert, wenn der Klang zu basslastig ist. Wenn das Stereo-Erlebnis verloren Goes, drehen Sie die Lautsprecher etwas nachinnen. Der Klang solle vom Mittelpunkt zwischen den Lautsprechern ausgehen und nicht von den Lautsprechern selbst.

Verbindung der Laufsprecherkabel

Abisolierte Leiterenden

Schrauben Sie jeder Polklemme auf, führen Sie die abisolierten Leiterenden durch die freigelegte Bohrung und schrauben Sie sie erneut fest.

Bananenstecker

Entfernen Sie die roten und schwarzen Plastikstöpsel von den Anschlüssen (verwenden Sie hierfür eine Zange, wenn notig) und führen Sie die Bananenstecker in die freigelegten Standardlöcher (4 mm).

Flachstecker

Schrauben Sie jeder Polklemme ab, setzen Sie den Flachstecker auf das freiliegende Gewinde und schrauben Sie sie erneut fest.

Inbetriebnahme ihrer Laufsprecher

Nehmen Sie ihre Laatsprecher in Betrieb, indem Sie Musik oder eine CD abspielen und sie bei niedriger bis mittlerer Lautstärke etwa 50 bis 70 Stunden lang laufen setzen. Die Klangqualität kann sich auch nach 70 Stunden weiterhin verbessern. Dies geschieht im Laufe der Zeit: Wie bei einem rotten Wein wird die Leistung mit der Zeit immer better.

Wenn Sie die Laufsprecher ununterbrochen verwenden möchten, konnen Sie alternative die akustische Lautstärke/Prasenz verringern, indem Sie die Laufsprecher einander gegenüberstellen, sodass die Treiber/Hochtöner direkt ausgerichtet sind und so nah wie möglich beieinander stehen. Schlieben Sie dann den Verständen an die Laufsprecher an, sodass einer normal (in Phase) ist: Plus an Plus und Minus an Minus (rot zu rot und schwarz zu schwarz), und der andere Laufsprecher phasenverschoben: Plus- an Minus-Eingänge und Minus- an Plus-Eingänge am Laufsprecher.

Instandhaltung der Gehäuse

Der Lack des Gehäuses kann gepflegt werden, indem Sieihn regelmäß mit einem Mikrofasertuch abstauben. Die Tönereinheiten sind ledigious mit einem feuchten Tuch zu reinigen, wenn mehr als das gewöhnliche Abstauben notwendig ist.

Verwenden Sie niemals Lösungsmittel oder scheuernde Reinigung-/Politurmittel auf ihren Studio-Lautsprechem. Sollten Sie Zweifel haben, so testen Sie das Reinigungsmittel an einer unauffälligen Stelle des Gehäuses und halten sie es eine Tage einwirken, bevor Sie es auf sightbaren Teilen des Gehäuses anwenden.

Anpassung des Haltebolzens

Der Studio-Lautsprecher verfügt über eine Einzelschrauben-Tönerbefestigung zur Verringerung der Gehäuseverfürbung. jeder Schraube dient als feste Klammer, macht aber gleichzeitige eine konventionelle Antriebsbefestigung überflüssig. Dies sordt für eine wirksame Entkopplung von Antrieb und der vorderen Schallwand und beseitigt eine weitere Resonanzquelle.

HINWEIS: Wenn sich diese Schraube irgendwann lösen sollte oder sich bereits beim Transport gelockert hat, verwenden Sieitte den mitgelieferten Innensechskant-

Schraubendreher, um die Schraube wieder zu befestigen. Hierfür ist nur eine Vierteldrehung erforderlich, nachdem die Schraube angezogen hat.

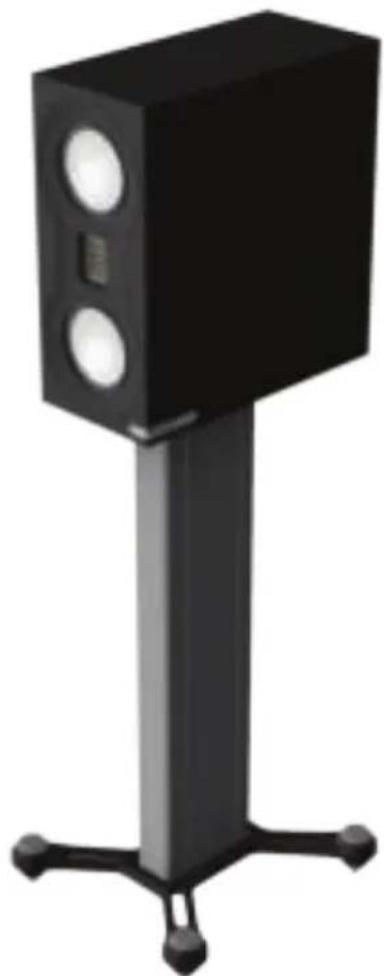

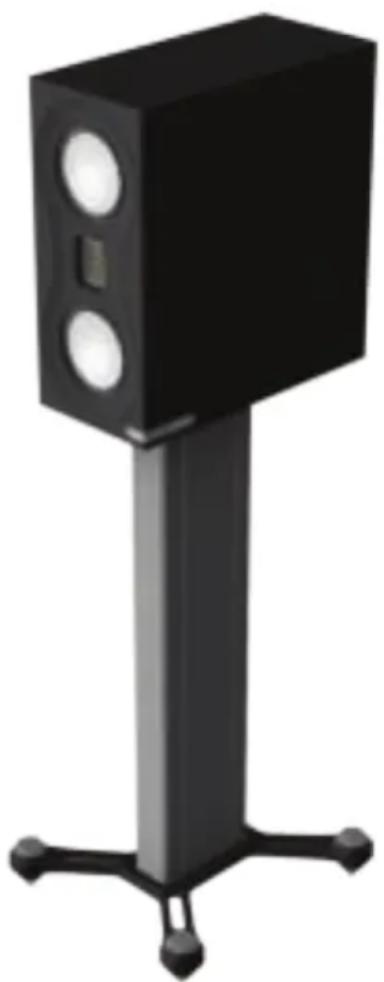

Stander

Es sind neue, spezielle Ständer als perfekte ästhetische und akustische Ergänzung der Studio-Lautsprecher verfügbar. Sie verfügen über eine robuste, „ringfreie" Konstruktion, um den Lautsprechem einen sicheren Halt zu bieten und sie vor Resonanzfrequenzen zu isolieren. Die Höhe der neuen Ständer wurde erneut für den Zuhörer optimiert, wobei die Lautsprecher-Hochtöner auf idealer Ohrölhe in einer sitzenden Hörposition ausgerichtet werden. Weitere Informationen finden Sie auf unserer Website unter www.monitoraudio.com

Garantie

Sowohl die handwerkliche Arbeit als auch die Leistung desses

Produkt vor dem Zeitraum von fällf Jahren ab dem Kaufdatum (vergleichen Sie dazu die unter stehenden Geschäftsbedingungen), vorausgesetzt, das Produkt wurde von einem autorisierten Monitor-Audio-Einzelhändler im Rahmen des Konsumten-Verkaufsvertrags ausgeliefert.

Um uns zu halten, die Einzelheiten ihrer Garantie in unserer Kundendatenbank aufzufunden, falls dies nötig sein sollte, bitten wir Sie, sich ein paar Minuten Zeit zunehmen und Ihr(e) Produkt(e) online auf folgender Website zu registrierten: monitoraudio.com

Eigentümerinformationen

Produktangaben

Produkt-Seriennummer:

Kaufdatum:

Händlerinformationen

Händlername:

Adresse:

Postleitzahl:

E-Mail-Adresse:

	Studio
Systemkonfiguration	2-Wege - 3 Töner
Frequenzbereich	48 Hz - 60 kHz
Empfindlichkeit (1 W bei 1 M)	86 dB
Nennimpedanz	4 Ohm (2,9 Ohm Min. bei 3,5 Hz)
Grenzschalldruckpegel (pro Paar, im Zimmer)	110 dBA
Leistungsfähigkeit (RMS)	120 W
Empfohlene Veränderleistung bei 4 Ohm (RMS)	40 - 120 W
Systemausrichtung	Dualport-Bassreflex - HiVe II Portsystem
Mitteltöner - HF-Übergangsfrequency	2,7 kHz
Ergänzung der Antriebseinheit	2 x 4" RDT II Tief-/Mittel-töner 1x MPD Hochfrequenz-Wandler
Gehäuseabmessungen (einschließlich Anschlüsse) (H x B x T)	340 x 156,20 x 361 mm 13 3/8 x 6 1/8 x 141 3/16 Zoll
Produktgewicht	7,58 kg (16 lb 9 oz)
Verfügbare Lackierungen	Satinierter Lack in Schwarz, Weiß und Grau

Monitor Audio gehalt sich das Recht vor, die technischen Daten ohne vorherige Ankündigung zuändern.
