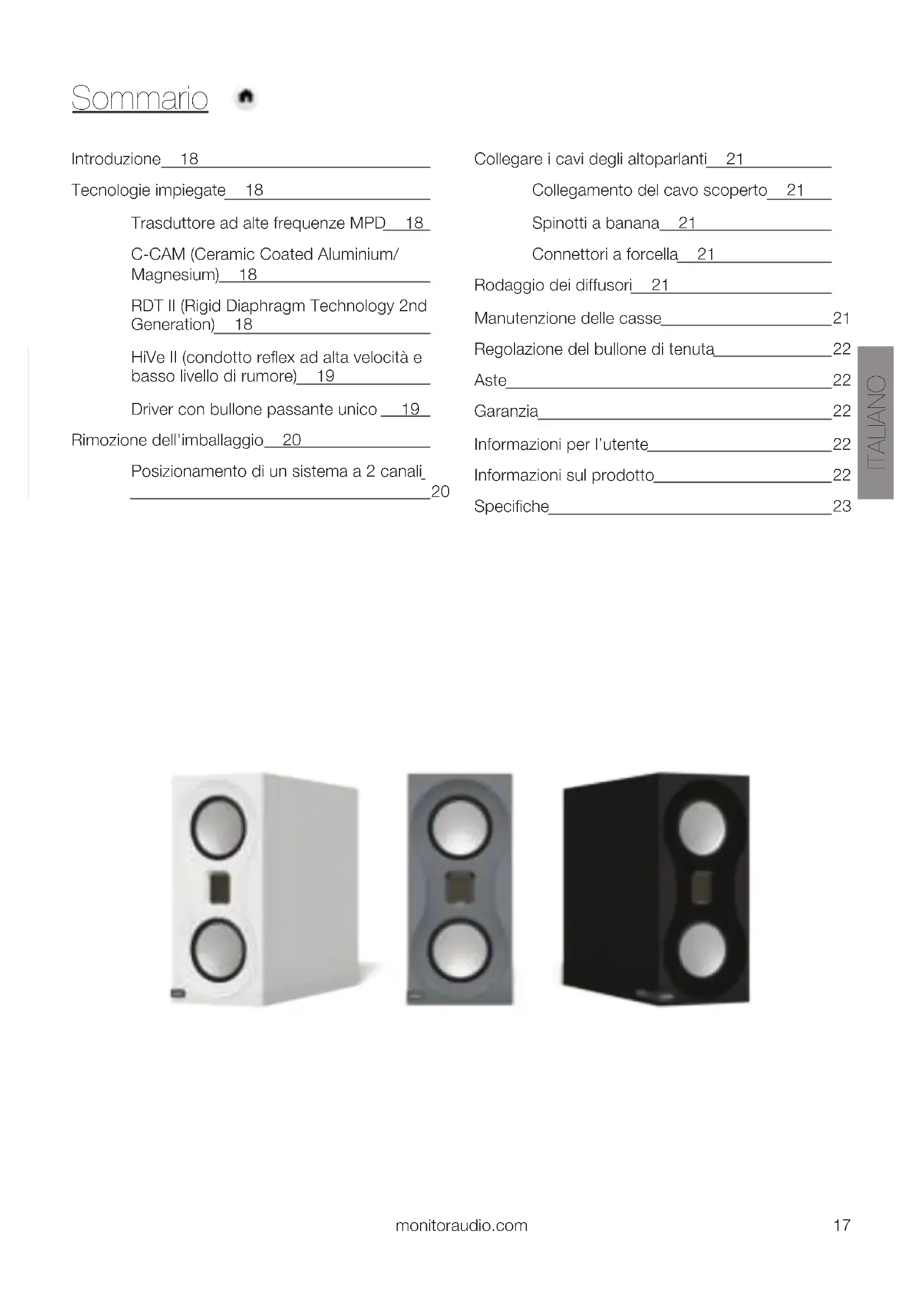

MANUALE UTENTE Studio MONITOR AUDIO

Tecnologie impiegate 18

Trasduttore ad alto frequence MPD 18

HiVe II (condotto reflex ad alta velocità e basso livello di rumore) 19

Driver con bullone passante unico 19

Rimozione dell'imballaggio 20

Posizionamento di un sistema a 2 canali 20

Collegareicavi degli altoparlanti 21

Collegamento del cavo scoperto 21

Spinotti a banana 21

Connettori a forcella 21

Rodaggio dei diffusori 21

Manutenzione delle casse 21

Regolazione del bullone di tenuta 22

Aste 22

Garanzia 22

Informazioni per l'utente 22

Informazioni sul prodotto 22

23

Introduzione

Studio è unsystemadi altoparlanti a elevateprestazioni pergli appassionati di musica che cercano la performance assoluta in una dotazione compatta e conveniente. L'idea di designenza compromessi essenzialmente abbraccia la technologia dei driver che si è gradualmente affermata con la nostra seri di punta Platinum II.

Ogni singolo dettaglio della catena del segnale è stato considerato per ottener la neutralità, richiedendo al nostro team di progettazione di ragionare in modo assolutamente rigoroso. Il design primo di griglia, ad esempio, assicura un funzionamento dell'altoparlante a livelli sempre ottimali,enza alcuna concessione. Le aste da pavimento regolabili sono state create per realizzare il miglior basamento possibile, capace di comprere design e prestazioni in modo impeccabile.

Tecnologie impiegate

Trasduttore ad alto frequenze MPD

E stato progettato un trasduttore ad alte frequenze MPD (Micro Pleated Diaphragm) che consente di offrir un'incredibile articolazione grazie alla massa ridotta del diaframma. Il trasduttore MPD funziona stringendo velocimento le plissettature del diaframma per produrre una risposta regolare, ampia e naturalmente veloce fino alla banda ultrasonica. Il suono che ne risultà è più realistico, con il rilascio dello spettro armonico elevato di ciascunanota evitando la distorsione che ridurrebbe la definizione.

C-CAM è una lega innovativa originariamente sviluppata per l'industria aerospaziale. Estremamente rigida e allo stesso tempo abbastanza leggera da non compromettere l'efficienza globale, questa lega presenta le qualità ideali per i coni degli altoparlanti. C-CAM è una lega di alluminio e magnesio, che durante la fabbricazione subisce processi di distensione che evitano la deformazione superficie e la debolezza molecolare. Uno strato di ceramicica pura (ossido di alluminio)iene posato sulle superfici per ottenera una superficie esterna completenesse rigida. I coni in C-CAM sono progettati per avera una resistenza elevata alle sollecitationi di flessione. La C-CAM, lavorata per formare un cono, offre una miglior chiarezza e una minor distorsione rispetto ai materiali normalmente utilizzati per produrre i coni.

RDT II è una struttura composita a "sandwich", realizata con rivestimenti sottilissimi di massa ridotta, applicati a un nucleo centrale a nido d'ape in NomexR. Lo spessore totale del diaframma RDT II è di soli 2 mm, ma sviluppa una forza 150 volte superiore ai normali coni di altoparlanti. RDT II è una realizzazione esclusiva e innovativa, concepita dagli ingegneri di Monitor Audio per la nuova series Platinum II. Utilizza due materiali di rivestimento, con proprietà meccaniche diverse: per il rivestimento anteriore viene utilizzato la lega C-CAM, quando il rivestimento posteriori è realizato con un tessuto in fibra di carbonio. Questa combinazione è in grado di ridurre la distorsione di altri 8 dB sopra i 300 Hz, che equivale al 60% di riduzione dell'energia delle componenti armoniche: la TECHNOIA RDT II è quindiQLI che consente la produzione di coni con la distorsione più Bassa della storia di Monitor Audio.

I driver RDT II di tipo dual a 4" utilizzati da Studio sono stati sviluppati a partire dal modello PL500 II, in quello caso modificato per la produzione dei toni bassi e medi. Viene inoltre utilizzato la Tecnologia DCF (Dynamic Coupling Filter, Filtro di accoppiamento dinamico) per ottimizzato e ridurre il break-up dei coni alle alte frequenze e per incrementare la rigidità circonferenziale critica della bobina mobile. Come nel modello Platinum II, i driver di Studio sono stati progettati per garantire una distorsione incrediblmente Bassa e perutilizzare gli stessi principi di progettazione magnetica.

HIVE II (condotto reflex ad alta velocità e basso livello di rumore)

Si tratta di un nuovo tipo di TECHNOologia per il condotto che utilizza nervature radiali progettate per accelerare il flusso d'aria e ridurre la turbolenza. La Tecnologia HiVe Il consente di spostare l'aria in ingresso e in uscita in modo molto più rapido rispetto ai condotti tradizionali; ne risultano così bassi veloci e potenti,及其他 che una risposta superiore ai transienti.

La cassa ultrasottile di Studio è ottimizzata con l'utilizzo di due condotti posteriori HiVe il montati nella parte superiore e inferiore della cassa: questa soluzione assicura il bilanciamento simmetrico della pressione all'interno della cassa. L'ampia superficie del condotto assicura inoltre l'assenza di turbolenze e della seguente rumorosità dell'aria che, nelle casse di piccole dimensioni, può costituire un problema.

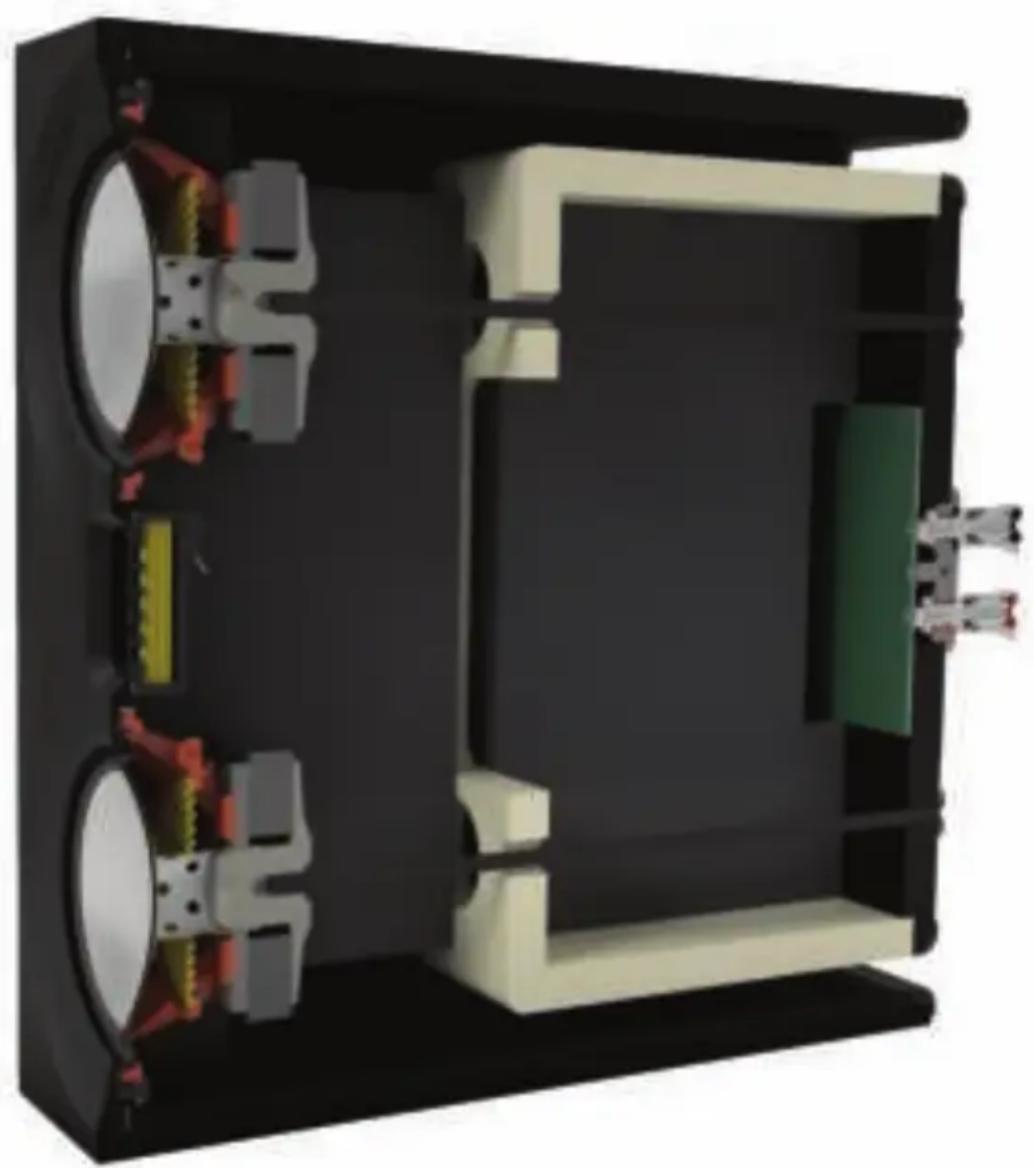

Driver con bullone passante unico

Studio utilizes il nostro esclusivo sistema driver con bullone passante unico, che si aggancia dalla parte posteriore della cassa. Fissato con uno specifico momento di serraggio, il sistema serve a fornire al driver una forza di bloccaggio omogenea nelle zone periferiche, assicurando il bloccaggio del sistema motore. Poiché quello èEssenzialmente un sistema di bloccaggio aggiuntivo, la cassa e i driver, una volta installati, divertano più saldi.

Rimozione dell'imballaggio

Assicurarsi di disporre di una superficie a terra di dimensioni sufficienti, quando seguire le istruzioni grafiche riportate sull'imballo di cartone. Tagliare il nastro che sigilla il cartone, facendo attenzione a non tagliare più in profondità dello spessore del nastro, aprire i lembi superiori della scatola e liberare il polistirolo sulla togetherto alla sua sede, rimuovendo tutti gli accessori. Con il lato superiore del cartone in alto e aperto, ribaltare la scatola in modo che il tappo di polistirolo poggi sul pavimento. Sollevare il cartone verso l'alto per scopririe l'altoparlante/i, quando solleverlo per togliere tutto l'imballaggio e rimuovere la custodia di protezione.

Installazione

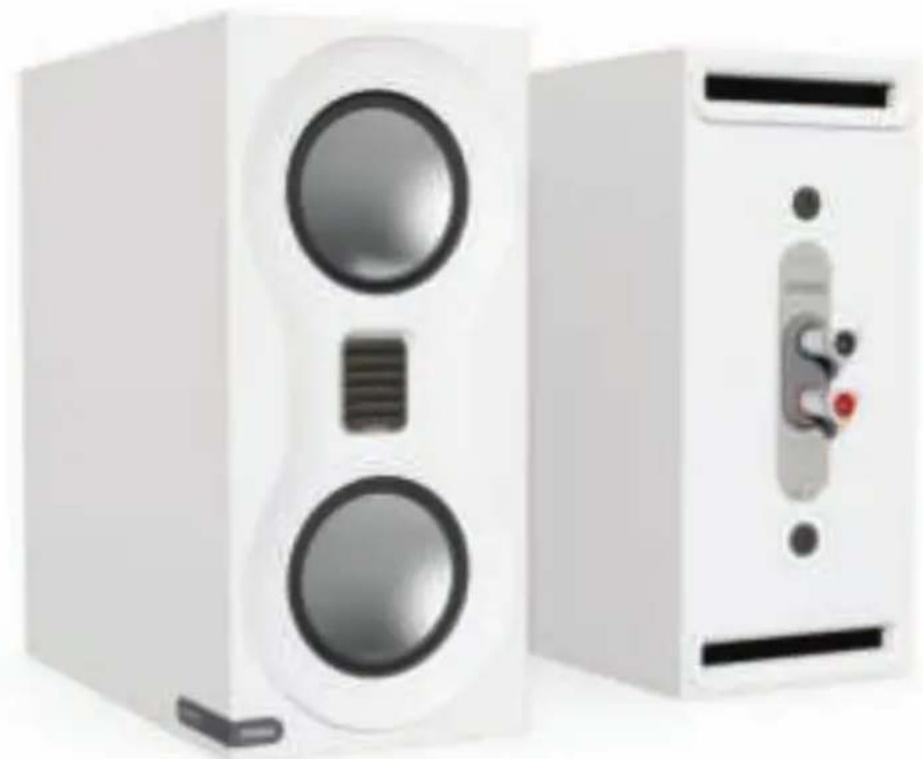

Posizionamento di un sistema a 2 canali

Durante l'installazione di un sistema a 2 canali, la posizione d'ascolto e gli altoparlanti devono formare un triangolo equilatero. Gli altoparlanti devono essere positizonati a circa 1,8 - 3 m di distanza l'une dall'altra. La distanza ideale alla parete posteriori varia a seconda dei gusti e dell'acustica ambientale, ma gli altoparlanti devono distare almeno 91 cm delle pareti laterali. Devono comunque essere positizonati ad almeno 8 - 18" alla parete posteriori, in funzione della risposta dei bassi allaStanza e dei gusti personali.

Quando si installano gli altoparlanti, è vivamente consigliato provare varie soluzioni, casi da poter fare la scelta migliorare in base all'ambiente e alle preferenze personali. Se ad esempio la presenza dei bassi è insufficiente, provare ad avvincare gli altoparlanti a una parete. Se i bassi sono eccessivi, si consiglia l'approccio inverso. Se la resa stereo tende a deteriorarsi, provare a ruotare leggermente gli altoparlanti versuso il punto d'ascolto. Deve semble che il suono provenga dal punto centrale fra gli altoparlanti, non dalle casse stesse.

Collegare i cavi degli altoparlanti

Collegamento del cavo scoperto

Svitare ciascun morsetto e far scorrere il cavo scoperto attraverso il foro a vista, quindi riavvitare.

Spinotti a banana

Rimuovere i tappi di plastica rossi e neri dai terminali, utilizzando le pinze se necessario, e insere gli spinotti a banana nei fori standard da 4 mm a vista.

Connettoria forcella

Svitare ciascun morsetto e posizionare il connettore a forcella sul cavo a vista, quindi riavitare.

Rodaggio dei diffusori

Eseguire il rodaggio degli altoparlanti riproduccendo normale musica o un CD di rodaggio a volume mediobasso per circa 50 - 70 ore. La qualità del suono cui migliorare ulteriamenteanche dopo le 70 ore.
Questo cui avvenire in modo naturale: proprio come un buon vino, le prestazioni miglioreranno con il
trascorrere del tempo.

In alternatively, se si desidera una riproduzione continua, è possibile diminuire il volume/la presenza percepbile posizionando un'unità di fronte all'altra in modo che i driver/tweeter siano allineati e si trovino il più vicino possibile. Collegare quindi l'amplificatore agli altoparlanti in modo che uno sia connesso normalmente (in fase), ovvero positivo-positivo e negativo-negativo (rosso col rosso e nero col nero), e l'alto sua connesso fuori fase, ovvero positivo-negativo e negativo-positivo.

Manutenzione delle casse

La manutenzione della finitura della cassa può essere effettuata rimuovendo regolarmente la polvere con un panno morbido in microfibia. Se dovesse renderisi necessario un intervento diverso alla normale rimozione della polvere, le unità drive devono essere pulite esclusivamente con un panno umido.

Non usare mai solventi o prodotti pulenti/lucidanti aggressivi sugli altoparlanti Studio. Se in dubbio, provare il prodotto pulente su una zona nascosta della cassa e attendere quale giorno prima di uso sulle parti visibili.

Regolazione del bullone di tenuta

L'altoparlante Studio è dotato di un bullone passante di fissaggio per ridurre la coloritura della cassa. Ciascun bullone funge da struttura rigida, ma eliminaanche l'ecessità diutilizzare sistemi di fissaggio convenzionali, disaccoppiendo il driver e il pannello anteriore per rimuovere un'ulteriore fonte di risonanza.

NOTA: se il bullone dovesse allentarsi, con il tempo o durante il trasporto, utilizzato la chiave esagonale in dotazione per stringerlo. Una volta serrato il bullone, è

sufficiente ruotare ancorta di un quarto di giro.

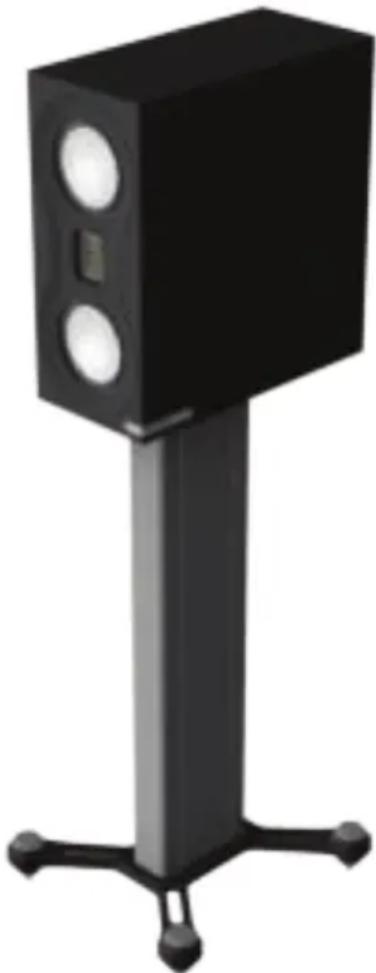

Aste

Sono disponibili nuove aste dedicate, perfettamente complementari, sua esteticamente che a livello acustico, alle aste degli altoparlanti Studio. Hanno una resistente struttura "no ring" che incrementa la sicurezza e isola gli altoparlanti dalle frequenze di risonanza. Anche l'altezza di queste nuove aste è stata di nuovo ottimizzata per l'ascolto, grazie all'allineamento dei tweeteter, che possono essere positizioni all'altezza dell'orecchio in posizione seduta. Per maggiori informazioni, visitare il situ Internet: www.monitoraudio.com

Garanzia

Sia la struttura che le prestazioni di quello prodotto sono garantite. breve di difetti di fabbricazione per cinque anni a partire alla data di acquisito (leggere le condizioni nel libretto relativo alle informazioni importanti sulla sicurezza),osto che il prodotto sia stato fornito da un rivenditore autorizzato Monitor Audio con contratto di vendita.

Per aiutarci a trovare i dati della garanzia nel database dei clienti in caso di necessità, è consigliabile registrar i propri prodotti online sul site Internet: monitoraudio.com

Informazioni per l'utente

Informazioni sul prodotto

Num. di série prodotto:

Data di acquireo:

Informazioni rivenditore

Nome rivenditore:

Indirizzo:

Codice postale:

Indirizzo e-mail:

	Studio
Configurazione del sistema	2 vie - 3 driver
Risposta in frequenza	48 Hz - 60 KHz
Sensibilità (1 W a 1 m)	86 dB
Impedenza nominale	4 Ohm 2,9 Ohm Min a 3,5 kHz
SPL massimo (a copbia, al chiuso)	110 dBA
Tenuta di potenza (RMS)	120 W
Potenza consigliata amplificatore in 4 Ohm (RMS)	40 - 120 W
Allineamenti del sistema	Doppio slot per bass reflex - Sistema di porte HiVe II
Frequenza di crossover Midrange - A.F.	2,7 kHz
Complemento unità drive	2 x 4" driver bassi/medi RDT II 1 x trasduttore ad alte frequenze MPD
Dimensioni esterne (terminali inclusi) (A x L x P)	340 x 156,2 x 361 mm 13 3/8 x 6 1/8 x 141 3/16 pollici
Peso del prodotto	7,58 Kg
Finiture disponibili	Lacca satinata con finiture in nero, bianco e grigio

Monitor Audio si riserva il diritto di modificare le specifichezza preavviso.
