INSTRUKCJA OBSŁUGI C165 MONITOR AUDIO

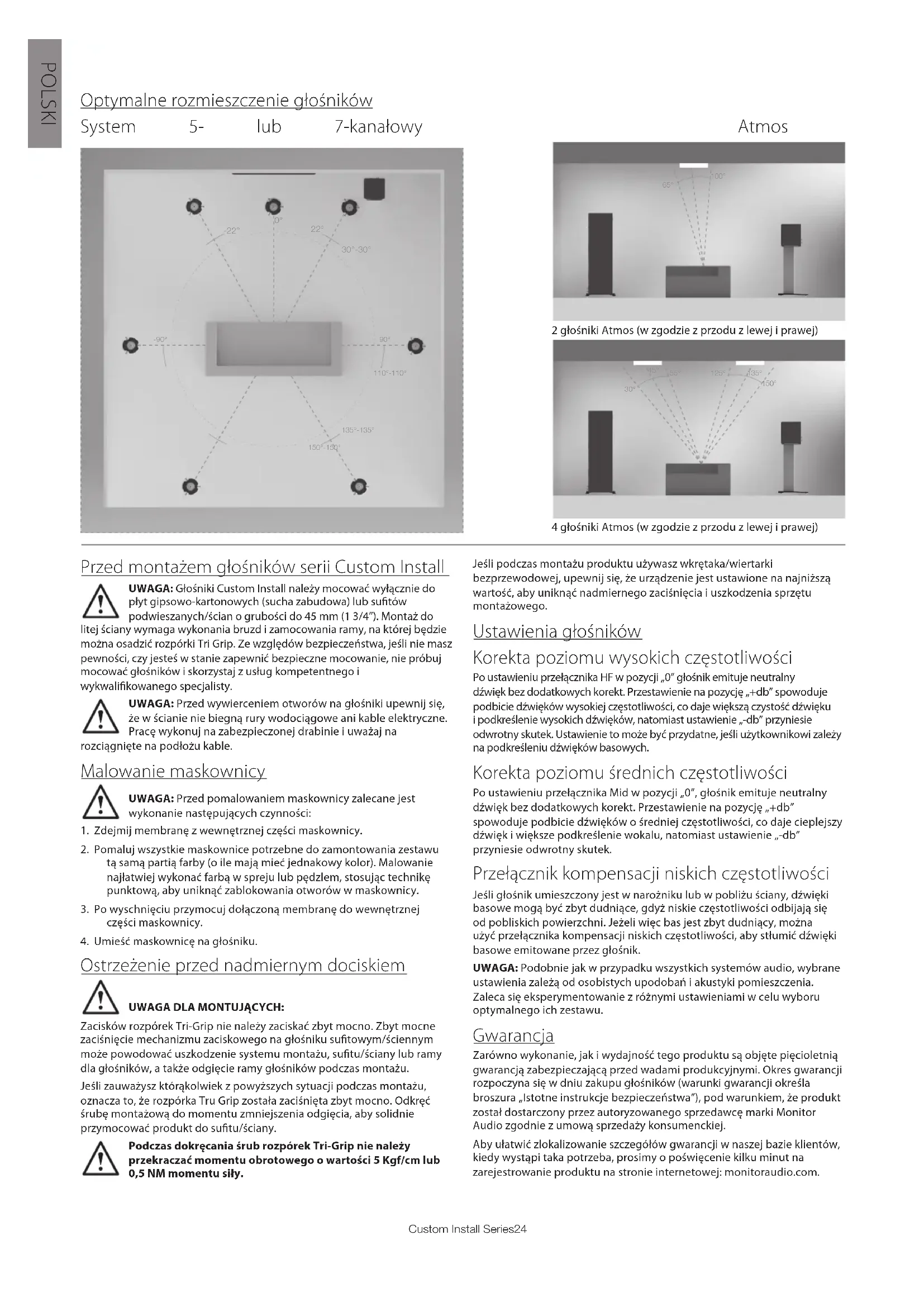

Przed montażem głośników serii Custom Install UWAGA: Głośniki Custom Install należy mocować wyłącznie do płyt gipsowo-kartonowych (sucha zabudowa) lub sutów podwieszanych/ścian o grubości do 45 mm (1 3/4”). Montaż do litej ściany wymaga wykonania bruzd i zamocowania ramy, na której będzie można osadzić rozpórki Tri Grip. Ze względów bezpieczeństwa, jeśli nie masz pewności, czy jesteś w stanie zapewnić bezpieczne mocowanie, nie próbuj mocować głośników i skorzystaj z usług kompetentnego i wykwalikowanego specjalisty. UWAGA: Przed wywierceniem otworów na głośniki upewnij się, że w ścianie nie biegną rury wodociągowe ani kable elektryczne. Pracę wykonuj na zabezpieczonej drabinie i uważaj na rozciągnięte na podłożu kable. Malowanie maskownicy UWAGA: Przed pomalowaniem maskownicy zalecane jest wykonanie następujących czynności:

1. Zdejmij membranę z wewnętrznej części maskownicy.

2. Pomaluj wszystkie maskownice potrzebne do zamontowania zestawu

tą samą partią farby (o ile mają mieć jednakowy kolor). Malowanie najłatwiej wykonać farbą w spreju lub pędzlem, stosując technikę punktową, aby uniknąć zablokowania otworów w maskownicy.

3. Po wyschnięciu przymocuj dołączoną membranę do wewnętrznej

4. Umieść maskownicę na głośniku.

Ostrzeżenie przed nadmiernym dociskiem UWAGA DLA MONTUJĄCYCH: Zacisków rozpórek Tri-Grip nie należy zaciskać zbyt mocno. Zbyt mocne zaciśnięcie mechanizmu zaciskowego na głośniku sutowym/ściennym może powodować uszkodzenie systemu montażu, sutu/ściany lub ramy dla głośników, a także odgięcie ramy głośników podczas montażu. Jeśli zauważysz którąkolwiek z powyższych sytuacji podczas montażu, oznacza to, że rozpórka Tru Grip została zaciśnięta zbyt mocno. Odkręć śrubę montażową do momentu zmniejszenia odgięcia, aby solidnie przymocować produkt do sutu/ściany. Podczas dokręcania śrub rozpórek Tri-Grip nie należy przekraczać momentu obrotowego o wartości 5 Kgf/cm lub 0,5 NM momentu siły. Jeśli podczas montażu produktu używasz wkrętaka/wiertarki bezprzewodowej, upewnij się, że urządzenie jest ustawione na najniższą wartość, aby uniknąć nadmiernego zaciśnięcia i uszkodzenia sprzętu montażowego. Ustawienia głośników Korekta poziomu wysokich częstotliwości Po ustawieniu przełącznika HF w pozycji „0” głośnik emituje neutralny dźwięk bez dodatkowych korekt. Przestawienie na pozycję „+db” spowoduje podbicie dźwięków wysokiej częstotliwości, co daje większą czystość dźwięku i podkreślenie wysokich dźwięków, natomiast ustawienie „-db” przyniesie odwrotny skutek. Ustawienie to może być przydatne, jeśli użytkownikowi zależy na podkreśleniu dźwięków basowych. Korekta poziomu średnich częstotliwości Po ustawieniu przełącznika Mid w pozycji „0”, głośnik emituje neutralny dźwięk bez dodatkowych korekt. Przestawienie na pozycję „+db” spowoduje podbicie dźwięków o średniej częstotliwości, co daje cieplejszy dźwięk i większe podkreślenie wokalu, natomiast ustawienie „-db” przyniesie odwrotny skutek. Przełącznik kompensacji niskich częstotliwości Jeśli głośnik umieszczony jest w narożniku lub w pobliżu ściany, dźwięki basowe mogą być zbyt dudniące, gdyż niskie częstotliwości odbijają się od pobliskich powierzchni. Jeżeli więc bas jest zbyt dudniący, można użyć przełącznika kompensacji niskich częstotliwości, aby stłumić dźwięki basowe emitowane przez głośnik. UWAGA: Podobnie jak w przypadku wszystkich systemów audio, wybrane ustawienia zależą od osobistych upodobań i akustyki pomieszczenia. Zaleca się eksperymentowanie z różnymi ustawieniami w celu wyboru optymalnego ich zestawu. Gwarancja Zarówno wykonanie, jak i wydajność tego produktu są objęte pięcioletnią gwarancją zabezpieczającą przed wadami produkcyjnymi. Okres gwarancji rozpoczyna się w dniu zakupu głośników (warunki gwarancji określa broszura „Istotne instrukcje bezpieczeństwa”), pod warunkiem, że produkt został dostarczony przez autoryzowanego sprzedawcę marki Monitor Audio zgodnie z umową sprzedaży konsumenckiej. Aby ułatwić zlokalizowanie szczegółów gwarancji w naszej bazie klientów, kiedy wystąpi taka potrzeba, prosimy o poświęcenie kilku minut na zarejestrowanie produktu na stronie internetowej: monitoraudio.com. Optymalne rozmieszczenie głośników System 5- lub 7-kanałowy Atmos POLSKI Custom Install Series24 90° -90° 110°-110° 135°-135° 150°-150°

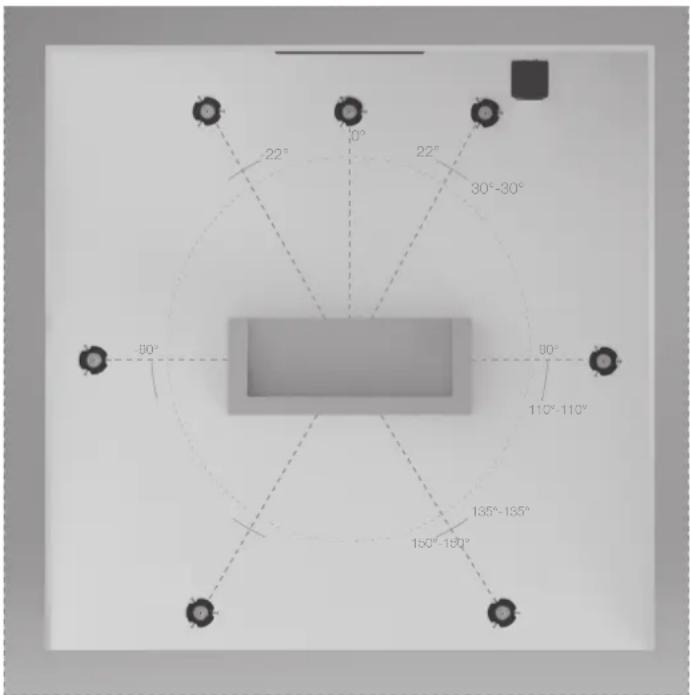

30°-30° 22° -22° 65° 100° 2 głośniki Atmos (w zgodzie z przodu z lewej i prawej) 30° 125° 150° 135° 45° 55° 4 głośniki Atmos (w zgodzie z przodu z lewej i prawej)POLSKI monitoraudio.com 25

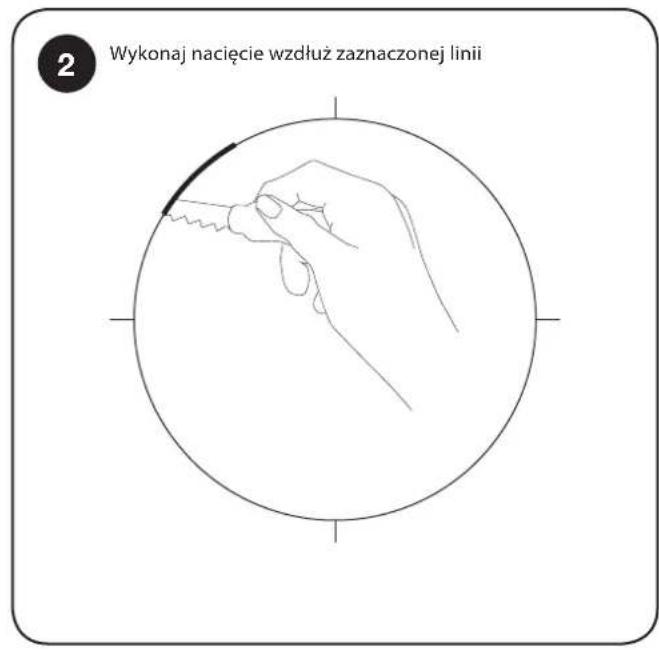

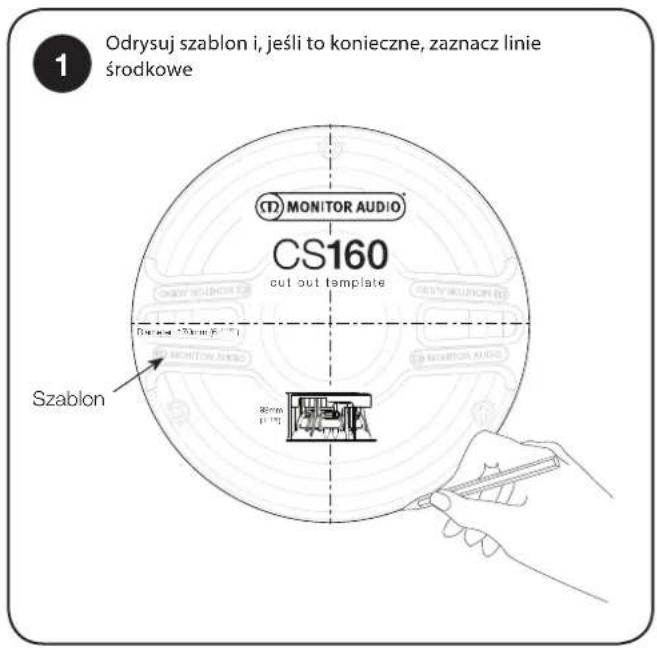

Odrysuj szablon i, jeśli to konieczne, zaznacz linie środkowe Szablon Wykonaj nacięcie wzdłuż zaznaczonej linii

Montaż głośników serii Custom Install Zdjęcia tylko dla celów ilustracyjnych

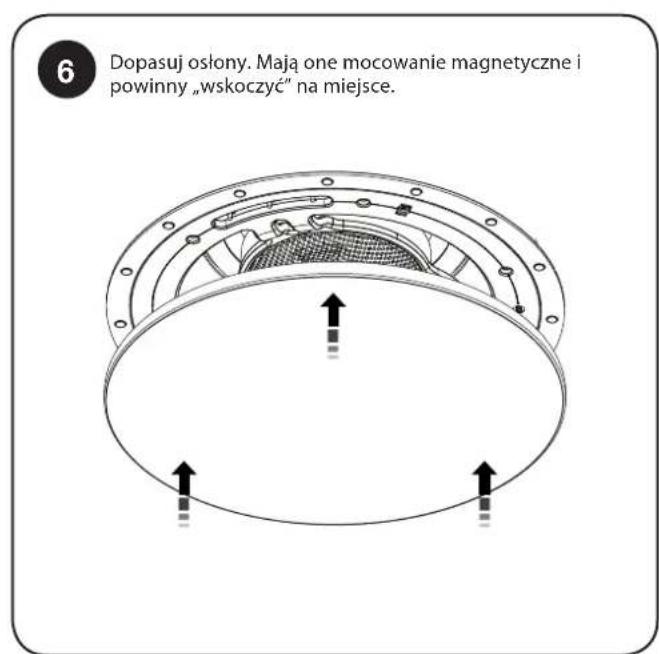

Dopasuj osłony. Mają one mocowanie magnetyczne i powinny „wskoczyć” na miejsce.

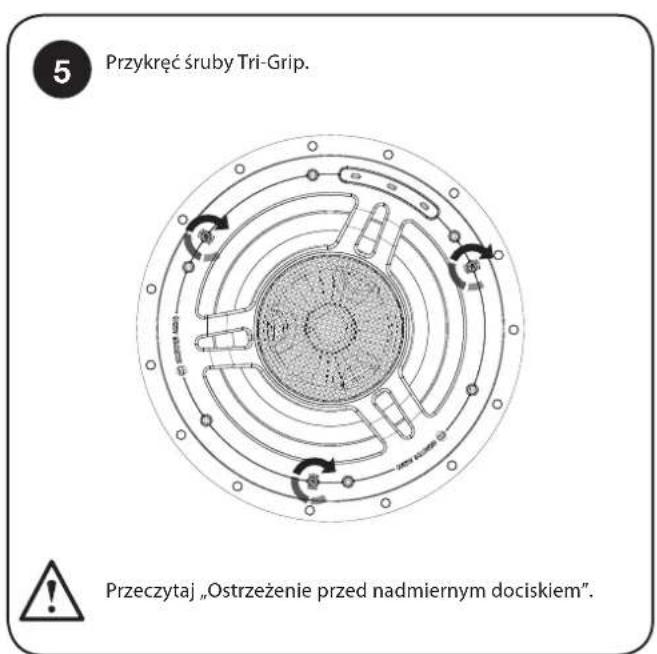

Przykręć śruby Tri-Grip. cut out template99mm

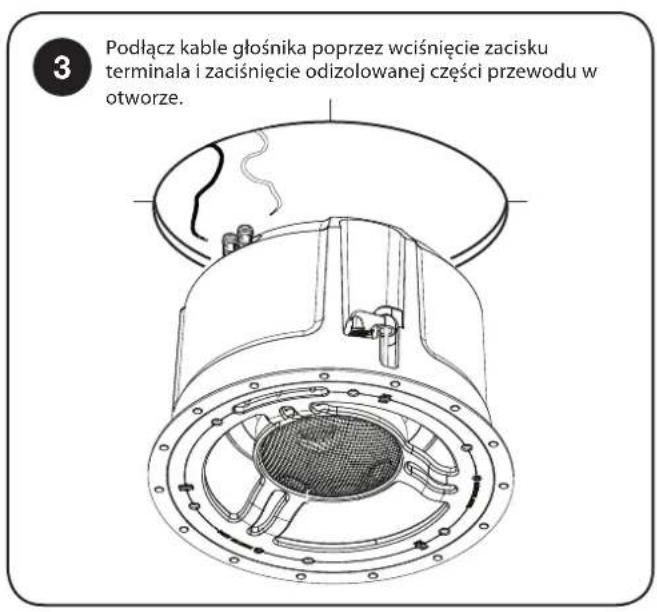

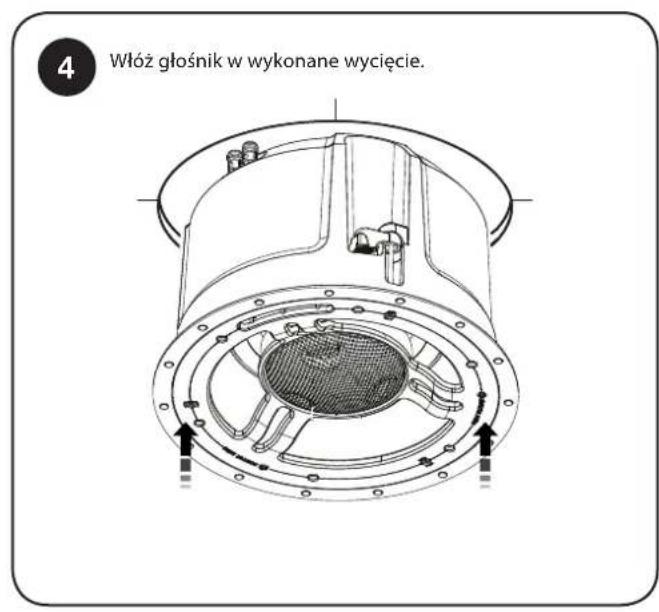

Podłącz kable głośnika poprzez wciśnięcie zacisku terminala i zaciśnięcie odizolowanej części przewodu w otworze. Włóż głośnik w wykonane wycięcie. Przeczytaj „Ostrzeżenie przed nadmiernym dociskiem”.Monitor Audio Ltd. 24 Brook Road Rayleigh, Essex SS6 7XJ England Tel: +44 (0)1268 740580 Fax: +44 (0)1268 740589 Email: info@monitoraudio.co.uk Designed and Engineered in the United Kingdom Made in China © Monitor Audio. VERSION 1 2017
