C165 - Haut-parleur MONITOR AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable
Marque	Monitor Audio
Modèle	C165
Catégorie	Haut-parleur (enceinte)
Utilisation	Encastrable dans plaque de plâtre ou faux plafond
Configuration	Deux voies (woofer et tweeter)
Épaisseur max. de montage	45 mm (1 3/4 pouces)
Système de fixation	Tri-Grip coudé (6 fixations)
Couple de serrage max.	0,5 Nm (5 kgf/cm)
Réglages disponibles	Niveau HF (+/- dB), niveau médium (+/- dB), compensation des effets de bord
Grille	Amovible, peignable (avec support de membrane de rechange fourni)
Garantie haut-parleur	5 ans contre les défauts de fabrication
Enregistrement produit	Recommandé sur monitoraudio.com
Précautions de sécurité	Vérifier l'absence de canalisations ou câbles avant perçage ; ne pas serrer excessivement
Entretien des grilles	Retirer le support avant peinture ; utiliser une peinture en bombe par mouvements légers
Compatibilité Atmos	Système 5.1.2 ou 5.1.4 (positionnement recommandé)

FOIRE AUX QUESTIONS - C165 MONITOR AUDIO

Quel type de support est nécessaire pour installer l'enceinte C165 ?

L'enceinte C165 doit être installée sur une plaque de plâtre ou un faux plafond d'une épaisseur maximale de 45 mm. La structure doit permettre de serrer les fixations coudées Tri-Grip.

Quelle est l'épaisseur maximale de la plaque de plâtre pour l'installation ?

L'épaisseur maximale est de 45 mm (1 3/4 pouces). Une installation sur une surface plus épaisse n'est pas recommandée.

Comment régler les hautes fréquences sur l'enceinte C165 ?

Utilisez le commutateur HF sur la face avant. Position 0 pour un son neutre, +db pour booster les aigus, -db pour les atténuer.

Comment régler les fréquences moyennes ?

Utilisez le commutateur Medium. Position 0 pour un son neutre, +db pour plus de présence vocale, -db pour l'inverse.

Comment utiliser le commutateur de compensation des effets de bord ?

Si l'enceinte est placée près d'un mur ou d'un coin, les graves peuvent être trop agressifs. Utilisez le commutateur Boundary Effect Compensation pour atténuer les graves.

Quelle est la procédure pour peindre les grilles ?

Retirez d'abord le support de membrane de l'intérieur de la grille. Peignez avec une peinture en bombe par mouvements légers. Une fois sèche, remettez le second support de membrane fourni avant de reposer la grille.

Quel couple de serrage ne pas dépasser pour les fixations Tri-Grip ?

Ne dépassez pas 5 kgf/cm (0,5 Nm). Utilisez un tournevis à débrayage réglé au plus bas pour éviter un serrage excessif.

Quelles précautions de sécurité prendre avant de percer un trou pour l'enceinte ?

Assurez-vous qu'il n'y a pas de canalisations d'eau ou de câbles électriques dans la zone de perçage. Si vous n'êtes pas sûr, faites appel à un professionnel.

Quelle est la durée de garantie pour le haut-parleur C165 ?

Le haut-parleur est garanti 5 ans contre les défauts de fabrication, à condition d'avoir été acheté chez un revendeur agréé Monitor Audio.

Où enregistrer le produit pour la garantie ?

Enregistrez votre produit sur le site monitoraudio.com pour faciliter le suivi de la garantie.

MODE D'EMPLOI C165 MONITOR AUDIO

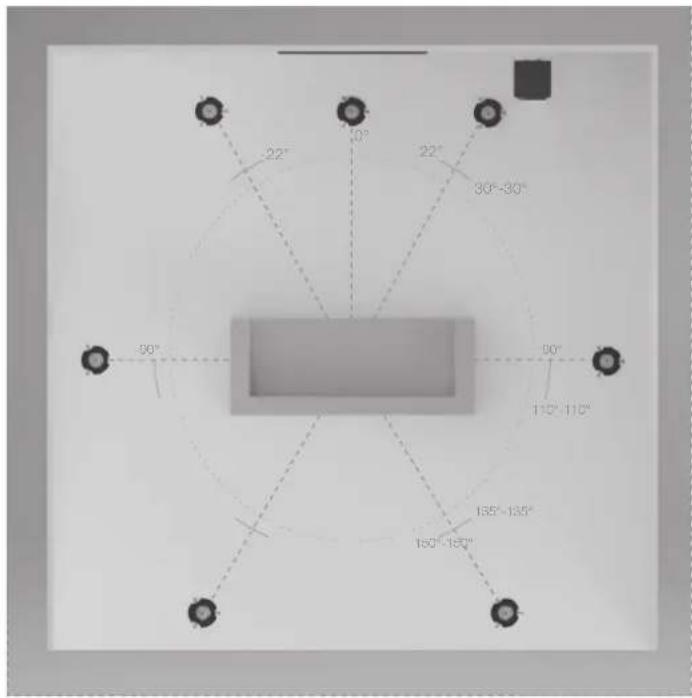

Positionnement optimal des enceinles

5 ou 7 Channel System Atmos

2 Atmos haut-parleurs (en ligne avec I'avant gauche et a droite)
4 Atmos haut-parleurs (en ligne avec I'avant gauche et a droite)

Avant d'installer les enceintes encastrables

AVERTISSEMENT: Ces enceintes encastrables peuvent etre installees uniquement sur des plaques de platre (voie sese) ou sur des faux plafonds/murs d'une epaisseeur maximale de 45mm (1^3 / 4^ ) .Une installation murale solide necessite une

canalisation et une architecture conçues pour fournir une structure permettant de serrer les fixations coude Tri Grip. Pour des raisons de sécurité, si vous n'êtes pas certain de votre aptitude à pouvoir fixer ces enceintes en toute sécurité, ne le faites pas. Faites appel à une personne de métier qualifiée et compétente.

AVERTISSEMENT: Assurez-vous qu'il n'y a pas de canalisations d'eau ou de cables électriques passant dans la structure murale avant de découvertes ouvertures de l'enceinte.

Effectuez les étapes en toute sécurité et évitez les cables quiTRAIENT.

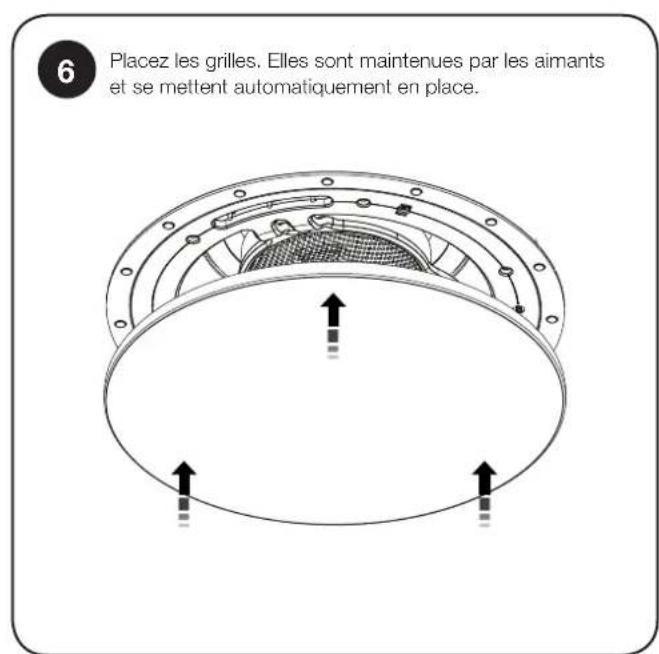

Pointure des grilles

REMARQUE: Si vous choisissez de peindre les grilles, nous vous recommendons de suivre les étapes suivantes :

1. Retirez le support de membrane de l'intérieur de la grille.
2. Peignez toutes les grilles nécessaires à l'installation avec le même pot de peinture (si elles doivent être de la même couleur). La peinture en bombe est plus facile à utiliser. Effectuez des mouvements délicats et pointillés si vous peignez pour éviter debloquer les trous de la grille.
3. Une fois la peinture sèche, attachez le deuxième support de membrane (fourni) à l'intérieur de la grille.
4. Installes la grille sur le(s) haut-parleur(s).

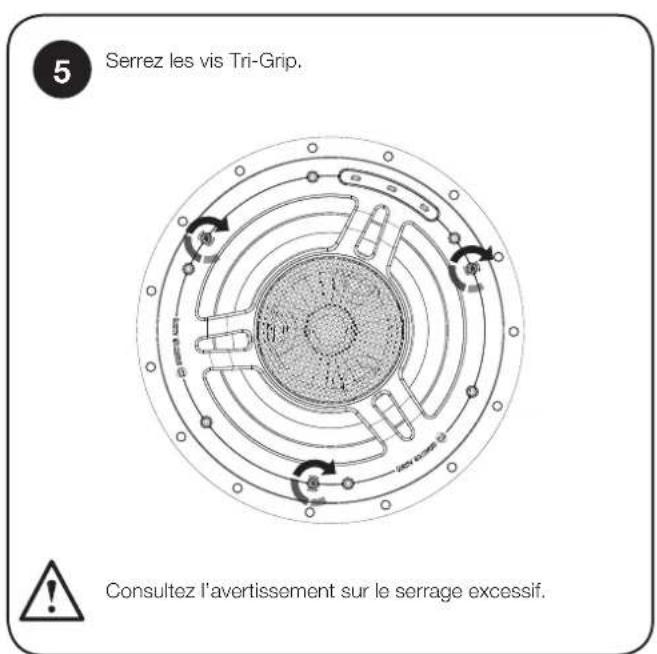

Aventissement d'un serage excessif

AVERTISSEMENT AUX INSTALLAEURS :

Ne serrez pas excessivement les fixations coudees Tri-Grip. Un serrage excessif du mecanisme de fixation d'une enceinte murale/enceastrable peut endommager le matériel de fixation de l'enceinte, la structure de I'enceinte murale et/ou deformer la structure de I'enceinte lors de I'installation.

Si vous rencontres l'une de ces situations lors de l'installation, cela signifie que vous avez trop serré le coude Tri Grip. Retirez la vis de montage jusqu'à avoir réduit la déformation afin de permettre au produit d'être fixé fermement contre le mur/faux plafond.

Ne dépassez pas 5 kgf/cm (4,34 livre/pouce) ou 0,5 NM lorsque vous serrez les vis coudées Tri Grip.

Si vous utilisez une perceuse/un tournevis sans fil pour installer ce produit, assurez-vous que le débrayage soit régé au plus bas pour éviter un serrage excessif ou l'endommager du matériel de montage.

Commandes de l'enceinte

Ajustement du niveau de haute fréquence

Avec le réglage HF sur la position « 0 », l'enceinte vous donnera un son neutre sans ajustement supplémentaire effectué. En passant sur la position « +db », vous donnerez un boost aux haute fréquences, ce qui vous offrira plus de clarté et de présence dans les aigus alors que passer sur « -db » fera l'inverse. Cette position peut être utile si vous souhaitez plus de proeminence dans les fréquences graves.

Ajustement du niveau de moyenne fréquence

Avec le réglage Medium sur la position « 0 », l'enceinte vous donnera un son neutre sans ajustement supplémentaire effectué. En passant sur la position « +db », vous donnerez un boost aux fréquences moyennes, ce qui vous offrira une présence plus chaude dans le registre vocal alors que passer sur « -db » fera l'inverse.

Commutateur de compensation des effets de bord

Lorsqu'une enceinte est placee pres d'un coin ou d'un mur; elle peut parfois rendre les graves trop agressifs, car les fréquences basses se réfléchissant sur les surfaces environnantes. Si les graves sont trop agressifs à votre goût, utilisez le commutateur de compensation des effets de bord pour atténuer les graves produits par l'enceinte.

REMARQUE: Comme pour tout audio, les réglages que vous choisissez d'utiliser sont le reflet de vos goûts personnels et de l'influence de votre piece sur l'acoustique. L'expérimation est fortement conseillée pour trouver le meilleur réglage pour vous.

Garantie

Le savoir-faire et la performance de ce produit sont garantis contre les défauts de fabrication pour une période de cinq ans pour les haut-parleurs à partir de la date d'achat (voir conditions dans le livre d'Instructions de sécurité importantes), dans la mesure où le produit a été fourni par un revendeur Monitor Audio agrée selon un accord de vente.

Pour nous aider à retrouver vos détails de garantie dans notre base de données client, le cas échéant, veillez prendre quelques minutes pour enregistrer votre produit en ligne sur : monitoraudio.com.
