GEBRUIKSAANWIJZING Twintalker 3800 Camouflage Pack TOPCOM

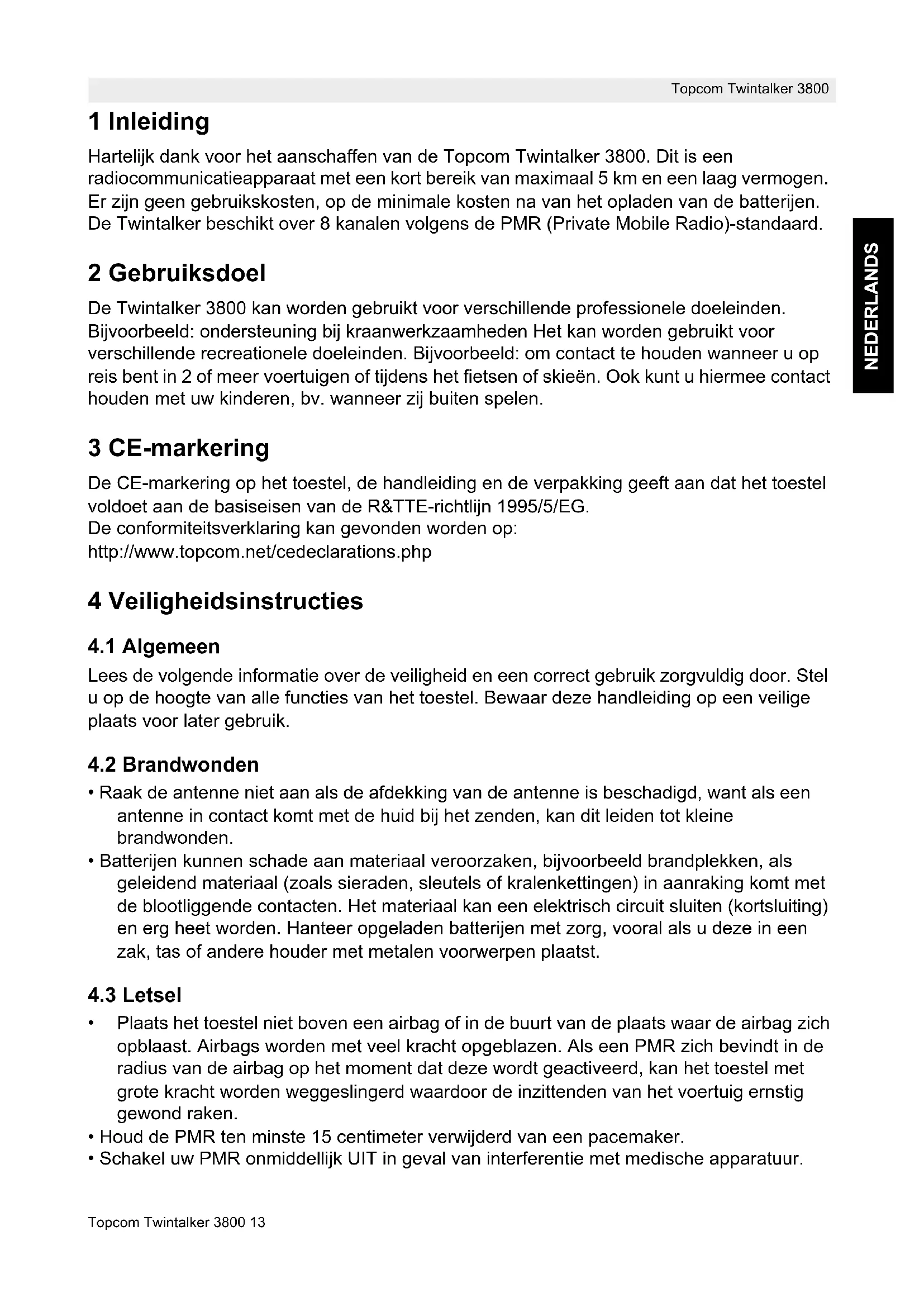

Damage or defects caused by incorrect treatment or operation and damage resulting from use of non-original parts or accessories not recommended by Topcom are not covered by the warranty. The warranty does not cover damage caused by outside factors, such as lightning, water and fire, nor any damage caused during transportation. No warranty can be claimed if the serial number on the units has been changed, removed or rendered illegible.Topcom Twintalker 3800 13 Topcom Twintalker 3800 NEDERLANDS 1 Inleiding Hartelijk dank voor het aanschaffen van de Topcom Twintalker 3800. Dit is een radiocommunicatieapparaat met een kort bereik van maximaal 5 km en een laag vermogen. Er zijn geen gebruikskosten, op de minimale kosten na van het opladen van de batterijen. De Twintalker beschikt over 8 kanalen volgens de PMR (Private Mobile Radio)-standaard. 2 Gebruiksdoel De Twintalker 3800 kan worden gebruikt voor verschillende professionele doeleinden. Bijvoorbeeld: ondersteuning bij kraanwerkzaamheden Het kan worden gebruikt voor verschillende recreationele doeleinden. Bijvoorbeeld: om contact te houden wanneer u op reis bent in 2 of meer voertuigen of tijdens het fietsen of skieën. Ook kunt u hiermee contact houden met uw kinderen, bv. wanneer zij buiten spelen. 3 CE-markering De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG. De conformiteitsverklaring kan gevonden worden op: http://www.topcom.net/cedeclarations.php 4 Veiligheidsinstructies

Lees de volgende informatie over de veiligheid en een correct gebruik zorgvuldig door. Stel u op de hoogte van alle functies van het toestel. Bewaar deze handleiding op een veilige plaats voor later gebruik.

• Raak de antenne niet aan als de afdekking van de antenne is beschadigd, want als een antenne in contact komt met de huid bij het zenden, kan dit leiden tot kleine brandwonden.

• Batterijen kunnen schade aan materiaal veroorzaken, bijvoorbeeld brandplekken, als geleidend materiaal (zoals sieraden, sleutels of kralenkettingen) in aanraking komt met de blootliggende contacten. Het materiaal kan een elektrisch circuit sluiten (kortsluiting) en erg heet worden. Hanteer opgeladen batterijen met zorg, vooral als u deze in een zak, tas of andere houder met metalen voorwerpen plaatst.

• Plaats het toestel niet boven een airbag of in de buurt van de plaats waar de airbag zich opblaast. Airbags worden met veel kracht opgeblazen. Als een PMR zich bevindt in de radius van de airbag op het moment dat deze wordt geactiveerd, kan het toestel met grote kracht worden weggeslingerd waardoor de inzittenden van het voertuig ernstig gewond raken.

• Houd de PMR ten minste 15 centimeter verwijderd van een pacemaker.

• Schakel uw PMR onmiddellijk UIT in geval van interferentie met medische apparatuur.14 Topcom Twintalker 3800 Topcom Twintalker 3800

• Vervang de batterijen niet in een omgeving waar explosiegevaar bestaat. Bij het installeren of verwijderen van de batterijen kunnen contactvonken ontstaan, die een explosie kunnen veroorzaken.

• Schakel uw PMR uit wanneer u zich bevindt in een omgeving waar explosiegevaar bestaat. Vonken kunnen in een dergelijke omgeving brand of een explosie veroorzaken, met lichamelijk letsel of zelfs de dood tot gevolg.

• Werp batterijen nooit in het vuur, aangezien ze dan kunnen ontploffen.

4.5 Vergiftigingsgevaar

• Houd de batterijen uit de buurt van kleine kinderen.

• In bepaalde landen is het verboden om onder het rijden uw PMR te gebruiken. Ga in dit geval aan de kant staan voordat u het toestel gebruikt.

• Schakel uw PMR UIT aan boord van een vliegtuig wanneer u hierom wordt verzocht. Gebruik van de PMR dient in overeenstemming te zijn met de voorschriften van de luchtvaartmaatschappij of de instructies van de bemanning.

• Schakel uw PMR UIT op plaatsen waar waarschuwingsbordjes u vragen dit te doen. Ziekenhuizen of gezondheidscentra kunnen apparaten gebruiken die gevoelig zijn voor van buitenaf komende radiofrequentie-signalen.

• Het vervangen of wijzigen van de antenne kan de PMR-radiospecificaties beïnvloeden en inbreuk maken op de CE-voorschriften. Niet-goedgekeurde antennes kunnen de radio ook beschadigen.

• Raak de antenne niet aan tijdens het zenden; dit kan het bereik beïnvloeden.

• Verwijder de batterijen als u het toestel langere tijd niet gebruikt. 5 Reiniging en onderhoud

• Reinig het toestel met een vochtige doek. Gebruik hiervoor alleen water. Gebruik geen reinigings- of oplosmiddelen op het toestel; deze kunnen de behuizing beschadigen en naar binnen lekken, wat kan leiden tot blijvende beschadigingen.

• Gebruik een droge, pluisvrije doek om de batterijcontacten te reinigen.

• Schakel het toestel direct uit en verwijder de batterijen wanneer het toestel nat is geworden. Droog het batterijvak met een zachte doek om mogelijke waterschade tot een minimum te beperken. Laat het afdekplaatje van het batterijvak een nacht lang open of totdat het volledig droog is. Gebruik het toestel niet voordat dit volledig droog is. Omgevingen waar explosiegevaar bestaat, zijn vaak, maar niet altijd, duidelijk aangegeven. Hieronder vallen brandstoftankruimtes, zoals onderdeks op schepen, overslag- of opslagplaatsen voor brandstof of chemicaliën; omgevingen waar de lucht chemicaliën of deeltjes bevat, zoals graan-, stof- of metaaldeeltjes; en elke andere omgeving waar u gewoonlijk wordt geadviseerd de motor van uw voertuig uit te schakelen.Topcom Twintalker 3800 15 Topcom Twintalker 3800 NEDERLANDS 6 Afvoeren van het toestel (milieu) Na afloop van de levenscyclus van het product mag u het niet met het normale huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen voor recycling van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking. Sommige materialen waaruit het product is vervaardigd kunnen worden hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot de plaatselijke overheid voor meer informatie over de inzamelpunten bij u in de buurt. 7 Een PMR-toestel gebruiken Om met andere PMR-toestellen te kunnen communiceren, dienen deze allemaal op hetzelfde kanaal te zijn afgestemd en zich binnen het ontvangstbereik te bevinden (tot max. 5 km in open veld). Aangezien deze toestellen vrij toegankelijke frequentiebanden gebruiken (kanalen), delen alle werkende toestellen dezelfde kanalen (8 kanalen in totaal). Privacy is daarom niet gegarandeerd. Iedereen met een PMR die op uw kanaal is afgestemd, kan het gesprek afluisteren. Als u wilt communiceren (een spraaksignaal uitzenden), drukt u op de -toets . Zodra deze toets wordt ingedrukt, wordt de zend-modus van het toestel ingeschakeld en kunt u in de microfoon spreken. Alle andere PMR-toestellen binnen het uitzendbereik, die op hetzelfde kanaal staan afgestemd en in de standby-modus (niet zenden) staan, kunnen uw bericht horen. U moet wachten totdat uw gesprekspartner stopt met zenden voordat u kunt antwoorden. Na het zenden zal het toestel een geluidssignaal laten horen als het Roger- signaal is ingeschakeld (zie hoofdstuk 14.10). U hoeft enkel de -toets in te drukken en in de microfoon te spreken om te antwoorden. 8 De verpakking bestaat uit

• 2 x oortelefoon met microfoon en PTT-toets

• Kaart met onderhoudsadres en hotline

Als 2 of meer gebruikers de -toets tegelijkertijd indrukken, ontvangt de ontvanger enkel het sterkste signaal, waarbij alle andere signalen worden geblokkeerd. Zend daarom alleen uit (door op de - toets te drukken) als het kanaal vrij is.

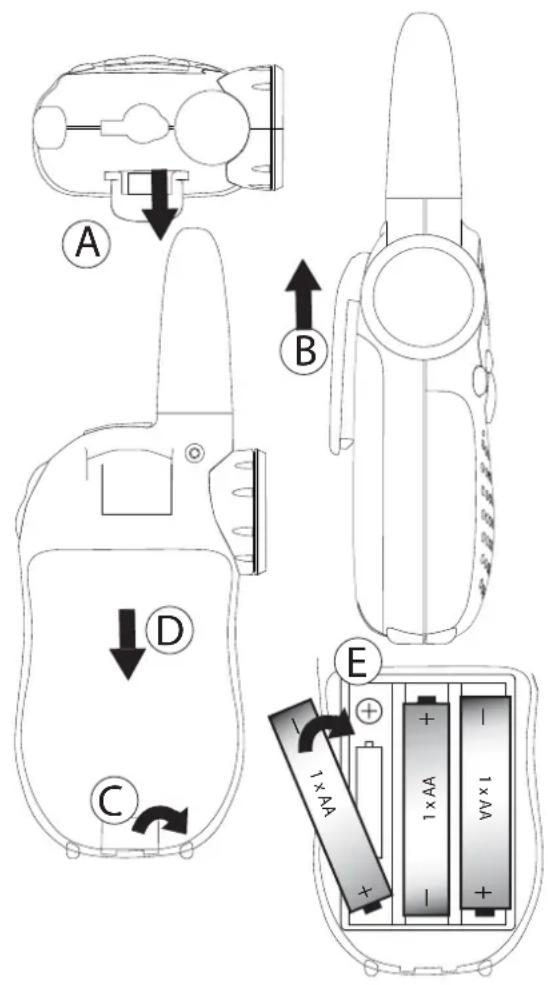

9.1 De riemclip verwijderen/

1. Duw op de riemclip (B) terwijl u de clip

van het toestel (A) af trekt om de riemclip van het toestel te verwijderen

2. Lijn de pin uit met het gat aan de

achterzijde om de riemclip te installeren. Duw voorzichtig op de pin totdat deze in positie klikt.

9.2 Batterijen plaatsen

1. Verwijder de riemclip (zie hoofdstuk

2. Trek aan het tabblad van het

batterijdeksel (C) en verwijder het deksel (D) voorzichtig.

3. Plaats de 3 meegeleverde AA NiMh-

batterijen met de polariteit zoals aangegeven (E).

4. Breng het batterijdeksel en de riemclip

weer aan (zie hoofdstuk 9.1.2). Als u oplaadbare batterijen gebruikt, kunt u een optionele adapter gebruiken om ze op te laden.

• Plaats drie (3) oplaadbare "AA"-batterijen.

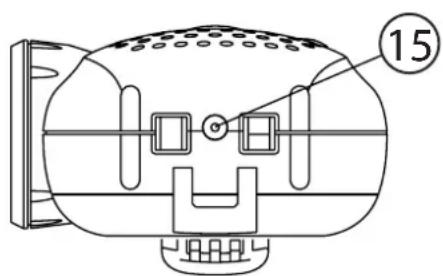

• Steek de kleine stekker van de adapter in de SPK/MIC/CHG-aansluiting (15) en het andere uiteinde in het stopcontact.

• Zorg ervoor dat het toestel uitgeschakeld is zodat de batterijen goed kunnen opladen. OPMERKING: Het volledig laden van de batterijen duurt ongeveer 7 tot 10 uur.

Gebruik de meegeleverde AC/DC-ADAPTER alleen voor oplaadbare "AA"- batterijen. Laad het toestel niet als gewone “AA”-alkaline batterijen zijn geïnstalleerd!Topcom Twintalker 3800 17 Topcom Twintalker 3800 NEDERLANDS 11 Laadniveau van batterijen Het LAADNIVEAU van de batterijen wordt aangegeven door het aantal vierkantjes in het BATTERIJ-pictogram op de LCD-display.

• Batterij leeg Als het LAADNIVEAU VAN DE BATTERIJ laag is, gaat het BATTERIJ-pictogram knipperen om aan te geven dat de batterijset moet worden opgeladen of vervangen. 12 Beschrijving Zie de gevouwen voorpagina - afb. 1 13 Informatie LCD-display Zie de gevouwen voorpagina - afb. 2

16. RX-pictogram – Wordt getoond bij het ontvangen van een signaal

17. TX-pictogram – Wordt getoond bij het zenden van een signaal

20. Dual Scan-pictogram – Wordt getoond als de dual scanmodus is ingeschakeld

21. VOX-pictogram - Wordt getoond tijdens de spraakgestuurde (Vox) modus

22. Scan-pictogram – Wordt getoond als de scan-modus is ingeschakeld

2. LUIDSPREKER/MIC-aansluiting

– Selecteert het menu

– Verlaagt het luidsprekervolume – Selecteert het vorige menu- onderdeel

– Indrukken om te spreken, loslaten om te luisteren – Bevestigt een menu-instelling

– Verhoogt het luidsprekervolume – Selecteert het volgende menu- onderdeel

– Zendt een oproeptoon uit

15. Aansluiting LADER

VOX SCAN DCM Batterijen dienen bij een inzamelpunt voor batterijen te worden ingeleverd en mogen niet met het huishoudelijk afval worden meegegeven. Sluit de batterijen niet kort en gooi ze nooit in het vuur. Verwijder de batterijen als u het toestel langere tijd niet gebruikt.18 Topcom Twintalker 3800 Topcom Twintalker 3800 14 De Twintalker 3800 gebruiken

14.1 Het toestel in- en uitschakelen (AAN/UIT)

14.2 Luidsprekervolume afstellen

14.3 Een signaal ontvangen

Het toestel is voortdurend in de ONTVANGST-modus wanneer het AAN staat en niet aan het zenden is.

14.4 Een signaal zenden

• Houd de -toets 2 seconden ingedrukt. Het toestel zal gaan "piepen" en de LCD-display zal het huidige kanaal weergeven. Uitschakelen:

• Houd de -toets 2 seconden ingedrukt. Het toestel zal gaan "piepen" en de LCD-display zal zwart worden.

• Druk op de -toets in de standby-modus om het luidsprekervolume te verhogen. Het volumeniveau wordt weergegeven.

• Druk op de -toets om het luidsprekervolume te verlagen.

• Houd de -toets ingedrukt om de ZENDEN. Het TX- symbool wordt weergegeven.

• Houd het toestel verticaal met de MICROFOON 10 cm van de mond en spreek in de microfoon.

• Laat de -toets los als u stopt met zenden. SCAN SCAN VOX VOX DCM DCM

Andere mensen die uw signaal willen ontvangen, moeten op hetzelfde kanaal zitten en dezelfde CTCSS-code hebben ingesteld als u. (zie hoofdstuk 14.5 en 14.6) VOX SCAN DCM

Gebruik de monitorfunctie om de kanaalactiviteit te controleren (zie hoofdstuk 14.7). De maximale zendtijd is beperkt tot 1 minuut. Houd de PTT-knop ingedrukt om weer te zenden. 10Topcom Twintalker 3800 19 Topcom Twintalker 3800 NEDERLANDS

14.5 Van kanaal veranderen

14.6 CTCSS (Continuous Tone Coded Squelch System)

De 2 tekens tellende CTCSS-code komt overeen met een specifieke toonfrequentie die de radio uitzendt. Twee gebruikers die hetzelfde kanaal en dezelfde CTCSS-code hebben ingesteld, kunnen elkaar horen. Ze kunnen niemand anders op het kanaal horen, behalve als andere radio's precies dezelfde CTCSS-code hebben ingesteld. De Twintalker 3800 beschikt over 38 CTCSS-codes.

U kunt de monitorfunctie gebruiken om op het huidige kanaal te zoeken naar zwakkere signalen.

• Druk tegelijkertijd op de -toets en de -toets om de monitor-functie in te schakelen.

• Druk de -toets in om te stoppen met monitoring.

De PMR is in staat spraakgestuurd (VOX) te zenden. In de VOX-modus zendt de radio een signaal uit als hij wordt geactiveerd door uw stem of een ander geluid in de omgeving. De

• Druk eenmaal op de -toets , het huidige kanaalnummer knippert op de display.

• Druk op de -toets of op de -toets om van kanaal te veranderen.

• Druk op de -toets om te bevestigen en terug te keren naar de standby-modus.

• Druk tweemaal op de -toets , de huidige CTCSS-code knippert op de display.

• Druk op de -toets of op de -toets om van code te veranderen.

• Druk op de -toets om te bevestigen en terug te keren naar de standby-modus. VOX SCAN DCM

Als er binnen 5 seconden geen toets ingedrukt wordt, keert het toestel terug naar de standby-modus. VOX SCAN DCM

• Elke PMR die is afgestemd op hetzelfde kanaal, kan het gesprek ontvangen en meeluisteren, ook wanneer de ander een CTCSS-code gebruikt.

• Stel de code in op "0" om de CTCSS-code uit te schakelen.

1020 Topcom Twintalker 3800 Topcom Twintalker 3800 VOX-modus wordt niet aangeraden als u van plan bent de radio in een lawaaierige of winderige omgeving te gebruiken.

Met een oproeptoon laat u anderen weten dat u wilt praten.

14.9.1 De oproeptoon instellen

De Twintalker 3800 is voorzien van 5 oproeptonen.

14.9.2 Een oproeptoon zenden

Druk kort op de -toets . De oproeptoon wordt gedurende 3 seconden op het ingestelde kanaal uitgezonden.

14.10 Roger-pieptoon in/uitschakelen

Nadat u de PTT-toets hebt losgelaten, zendt het toestel een Roger-pieptoon uit om te bevestigen dat u klaar bent met praten.

• Druk driemaal op de -toets , de huidige VOX-instelling knippert in de display en het VOX-pictogram wordt weergegeven.

• Druk op de -toets om de VOX-functie IN te schakelen. Druk nogmaals op de -toets om het VOX- gevoeligheidsniveau in te stellen tussen 1 en 3. Druk op de - toets totdat UIT in de display verschijnt om VOX UIT te schakelen.

• Druk op de -toets om te bevestigen en terug te keren naar de standby-modus.

• Druk viermaal op de -toets , ‘OPR’ wordt weergegeven.

• Druk op de -toets of op de -toets om van oproeptoon te veranderen. Selecteer 'UIT’ om alle oproeptonen uit te schakelen.

• Druk op de -toets om te bevestigen en terug te keren naar de standby-modus.

• Druk vijfmaal op de -toets , de huidige Roger- pieptooninstelling knippert in de display en ‘ro’ wordt weergegeven.

• Druk op de -toets om het Roger-geluidssignaal in te schakelen (AAN) of op de -toets om het Roger- geluidssignaal uit te schakelen (UIT).

• Druk op de -toets om te bevestigen en terug te keren naar de standby-modus. VOX SCAN DCM

14.11 Toetstoon in/uitschakelen

U hoort een korte pieptoon bij het indrukken van een toets.

De functie KANAALSCAN zoekt in een eindeloze lus naar actieve signalen, waaronder CTCSS-codes, op kanaal 1 tot 8..

14.13 Dual Channel-scan

In standby is de PMR ingesteld op één ingesteld kanaal met een CTCSS-code. De PMR ontvangt enkel signalen die op hetzelfde kanaal en met dezelfde CTCSS-code worden verzonden. De functie Dual Channel Monitor stelt u in staat een tweede kanaal met CTCSS-code te monitoren.

• Druk zesmaal op de -toets , de huidige instelling van de toetstoon knippert in de display en ‘to’ wordt weergegeven.

• Druk op de -toets of op de -toets om de toetstoon in te schakelen (AAN) of uit te schakelen (UIT).

• Druk op de -toets om te bevestigen en terug te keren naar de standby-modus.

• Houd de -toets ingedrukt. Druk kort op de -toets om de kanaalscan te activeren. Het pictogram kanaalscan wordt weergegeven.

• Als er een actief signaal (een van de 8 kanalen) wordt waargenomen, drukt u op de -toets om het kanaal vast te leggen en te communiceren via het actieve kanaal. Als u niet op de PTT-toets drukt, zal de functie kanaalscan na 5 seconden opnieuw starten.

• Druk op de -toets of op de -toets om het huidige kanaal te omzeilen en verder te gaan met het zoeken naar een ander actief kanaal.

• Druk kort op de -toets om de kanaalscan uit te schakelen.

• Druk zevenmaal op de -toets , het pictogram dual channel-scan verschijnt in de display.

• Druk op de -toets of op de -toets om van kanaal te veranderen.

• Druk op de -toets om de kanaalkeuze te bevestigen en naar CTCSS SUB-CHANNEL SELECTION te gaan.

• Druk op de -toets of op de -toets om van CTCSS- code te veranderen.

• Druk op de -toets om te bevestigen en terug te keren naar de standby-modus. VOX SCAN DCM

1022 Topcom Twintalker 3800Topcom Twintalker 3800 Druk zevenmaal op de -toets om de functie uit te schakelen. Druk vervolgens op de -toets of op de -toets totdat "UIT" wordt weergegeven. Als de functie Dual Channel Monitor is ingeschakeld, schakelt de PMR opeenvolgend tussen het standby-kanaal + CTCSS en het Dual Channel + CTCSS. Als er activiteit gaande is op Dual Channel + CTCSS, zal het actieve kanaal worden weergegeven gedurende 5 seconden na afloop van de activiteit. Binnen deze periode kunt u antwoorden op de zending.

De Twintalker 3800 is voorzien van een chronometerfunctie (mm:ss).

14.15 Achtergrondlicht weergeven

Om de achtergrondverlichting van de LCD-display te activeren, drukt u op een willekeurige toets behalve op de -toets of de -toets . De LCD-achtergrondverlichting zal gedurende 5 seconden oplichten. 15 Aansluiten van een oortelefoon De Twintalker 3800 kan worden gebruikt bij de bijgesloten oortelefoon. De aansluiting bevindt zich onder het rubberen beschermflapje boven op het toestel

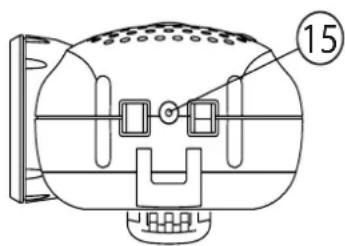

Verwijder het rubberen beschermkapje om de aansluiting vrij te maken om de oortelefoon aan te sluiten. Steek de juiste stekker in de aansluiting (2,5 mm stekkerbus).

• Houd de -toets 3 seconden ingedrukt. De teller wordt weergegeven.

• Druk op de -toets om te beginnen met tellen.

• Druk nogmaals op de -toets om te stoppen met tellen en het tijdsverloop te bekijken. De teller blijft tellen op de achtergrond. Druk op de -toets om te beginnen met tellen.

• Druk op de -toets om de teller te resetten als deze is gestopt.

• Houd de -toets gedurende 3 seconden ingedrukt om terug te keren naar standby.

Sluit geen andere oortelefoons aan. Dit kan uw toestel beschadigen.Topcom Twintalker 3800 23 Topcom Twintalker 3800 NEDERLANDS 16 Probleemoplossing 17 Technische specificaties Geen stroom Maak de contactpunten van de batterijen schoon met een zachte doek. Vervang de batterijen. Geen verzending Controleer of de -toets volledig is ingedrukt voordat u gaat praten. Controleer de kanaalactiviteit en schakel over naar een ander kanaal als het huidige kanaal wordt gebruikt. Geen ontvangst Controleer het luidsprekervolume. Controleer of u binnen bereik van de zender bent en ga desnoods op een andere plaats staan. Beperkt bereik en ruis tijdens het verzenden. Het praatbereik is afhankelijk van het terrein. Stalen constructies, betonnen gebouwen of gebruik in voertuigen kunnen een slecht bereik geven. Probeer zo veel mogelijk obstakels te vermijden en communiceer in een duidelijk gezichtsveld. Ga op een andere plaats staan. Interferentie De ontvanger en zender staan te dicht bij elkaar. De minimale afstand tussen 2 toestellen is 1,5 m. Kanalen Subcode Frequentie Bereik Batterijen Zendvermogen Modulatietype Kanaalscheiding Dubbele laadadapter

18.1 Garantietermijn

De Topcom-toestellen hebben een garantietermijn van 24 maanden. De garantietermijn gaat in op de dag waarop het nieuwe toestel wordt aangeschaft. Verbruiksartikelen en defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel worden niet gedekt door de garantie. De garantie moet worden bewezen door het kunnen voorleggen van de originele aankoopbon waarop de aankoopdatum en het toestelmodel staan aangegeven.

18.2 Afwikkeling van garantieclaims

Een defect toestel moet worden geretourneerd aan het onderhoudscentrum van Topcom, samen met een geldige aankoopbon. Als het toestel defect raakt tijdens de garantietermijn, zal Topcom of een van haar officieel aangewezen servicecentra defecten ingevolge materiaal- of fabricagefouten kosteloos repareren. Topcom zal naar eigen inzicht voldoen aan haar garantieverplichtingen door defecte toestellen, of onderdelen ervan, te repareren dan wel te vervangen. In het geval van vervanging kunnen de kleur en het model verschillend zijn van het oorspronkelijk aangeschafte toestel. De oorspronkelijke aankoopdatum bepaalt wanneer de garantietermijn ingaat. De garantietermijn wordt niet verlengd als het toestel wordt vervangen of gerepareerd door Topcom of een van haar aangewezen servicecentra.
