GEBRUIKSAANWIJZING Twintalker 1302 Duo TOPCOM

NL De in deze handleiding beschreiben möglichkheden worden gepubliceerd onder voorbehoud van wijzigingen.

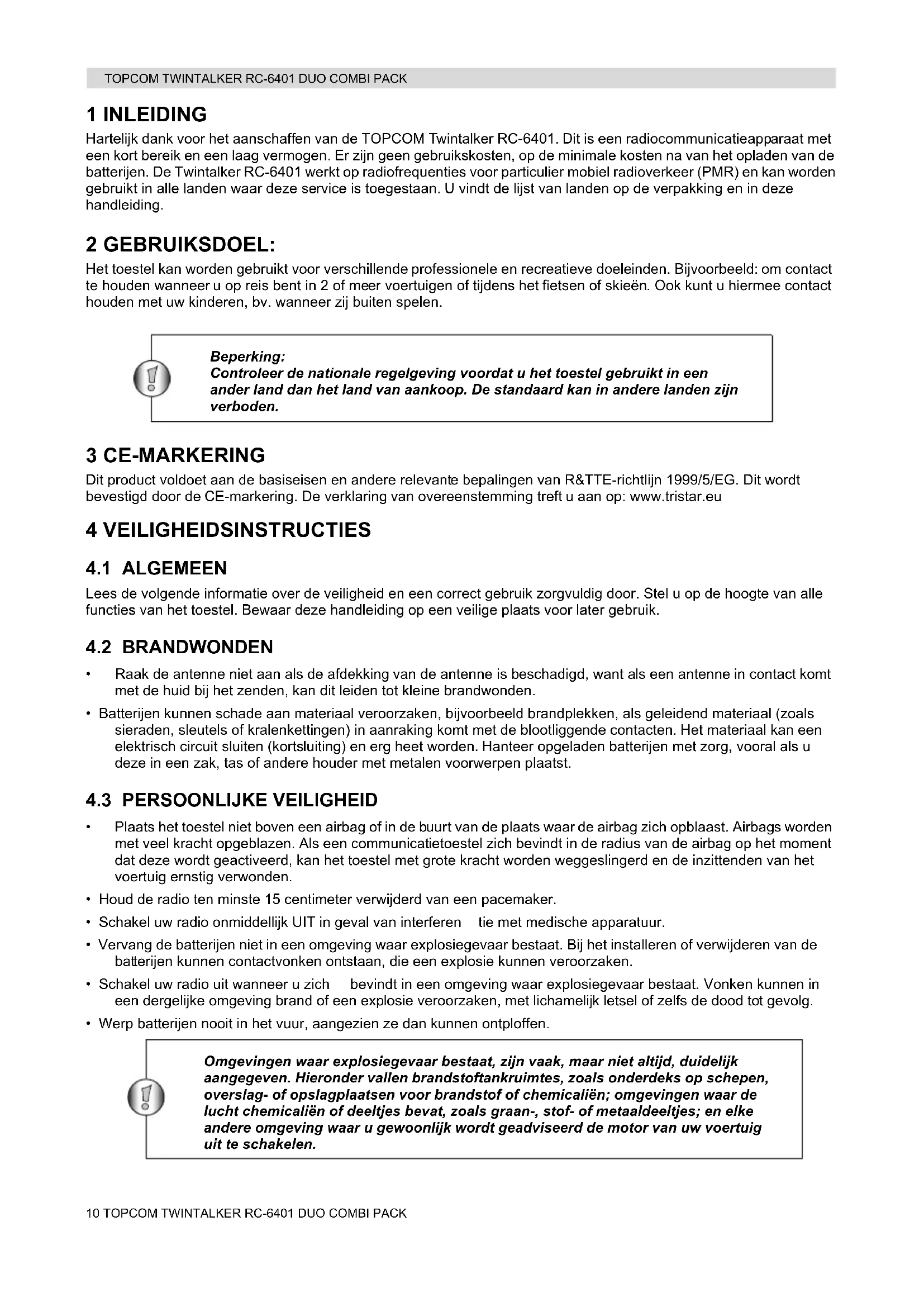

Hartelijk dank voor het aanschaffen van de TOPCOM Twintalker RC-6401. Dit is een radiocommunicatieapparaat met een kort bereik en een laag vermogen. Er zijn geen gebruiskosten, op de minimale kosten na van het opladen van de batterijen. De Twintalker RC-6401 werkst op radiofrequencies voor particulier mobiel radioverkeer (PMR) en kan worden gebruikt in alle landen waar deze service is toegestaan. U vindt de lijst van landen op de verpakking en in deze handledig.

2 GEBRUIKSDOEL:

Het toestel kan worden gebruikt voor verschillende professionele en recreatie doeleinden. Bijvoorbeeld: om contact te honden wanner u op reis bent in 2 ofeer voertuigen of tijdens het fietsen of skieën. Ook kut u hiermee contact honden met uw kinderen, bv. wanner zich buiten spelen.

Beperking:
Controleer de nationale regelgeving voordat u het toestel gebruikt in een ander land dan het land van aankoop. De standard kan in andere landen zijn verboden.

3 CE-MARKERING

Dit product voldoet aan de basiseisen en andere relevante bepalingen van R&TTE-richtlijn 1999/5/EG. Dit worden bevestigd door de CE-markering. De verklaring van overeenstemming treft u aan op: www.tristar.eu

4 VEILIGHEIDSINSTRUCTIES

4.1 ALGEMEEN

Lees de volgende informatatie over de veiligheid en een correct gebruik zorgvuldig door. Stel u op de hoogte van alle functies van het toestel. Bewaar deze handleiding op een veilige plaats voor later gebruik.

4.2 BRANDWONDEN

• Raak de antennne Niet aan als de afdekking van de antennne is beschadigd, want als een antennne in contact komt met de huid bij het zenden, kan dit leiden totkleine brandwonden.
• Batterijen können schade aan materiaal veroorzaken, bijvoorbeeld brandplekken, als geleidend materiaal (zoals sieraden, sleutels of kralenkettingen) in aanraking komt met de blootliggende contacten. Het materiaal kan een elektrisch circuit sluiten (kortsluiting) en erg heet worden. Hanteer opgeladen batterijen met zorg, vooral als u deze in een zak, tas of andere houder met metalen voorwerpen plaatst.

4.3 PERSOONLIJKE VEILIGHEID

• Plaats het toestel Niet boven een airbag of in de buurt van deplaats waar de airbag zich opblaast. Airbags worden met veel kracht opgeblazen. Als een communicatietoestel zich bevindt in de radius van de airbag op het moment dat deze worden geactiveerd, kan het toestel met große kracht worden weggeslingerd en deinzitenden van het voertuig ernstig verwonden.
• Houd de radio ten minste 15 centimeter verwijderd van een pacemaker.
• Schakel uw radio onmiddelijk UIT in geval van interferen tie met medische apparatuur.
• Vervang de batterijen Niet in een omgeving waar explosiegevaar bestaat. Bij het installereren of verwijderen van de batterijen hunnen contactvonken ontstaan, die een explosie hunnen veroorzaken.
  Schakel uw radio uit wonneer u zich bevindt in een omgeving waar explosiegevaar bestaat. Vonken kunnen in een dergelijk omgeving brand of een explosie verooorzaken, met lichamelijk letsel of zelfs de dood tot gevolg.
• Werp batterijen nooit in het vuur, aangezien ze dan konnen ontploffen.

Omgevingen waar explosiegevaar bestaat, maar waak, maar nicht alttijd, duidelijk aangegeven. Hieronder vallen brandstoftankruimtes, zoals onderdeks op schepen, overslag- of opslagplaatsen voor brandstof of chemicalien; omgevingen waar de lucht chemicalien of deeltjes bevat, zoals graan-, stof- of metaaldeeltjes; en elke andere omgevingaar u gewoonlijk worden geadviseerd de motor van uw voertuiguit te schakelen.

4.4 VERGIFTIGINGSGEVAAR

• Houd batterijen UIT de buurt vankleine kinderen

4.5 REGELGEVING

In bepaalde landen is het verboden om onder het rijden uw PMR te gebruiken. Ga in dit geval aan de kant staan voordat u het toestel gebruikt.
Schakel uw toestel UIT aan board van een vliegtuig wanne er u hierom worden verzocht. Gebruik van het toestel dient in overeenstemming teijken met de voorschriften van de luchtvaartmaatschappij of de instructies van de bemanning.
Schakel uw toestel UIT opplaaten waar waarschuwingsbo rdjes u vragen dit te doein. Ziekenhuizen of gezondheidscentra konnen apparaten gebruiken die gevoelig zich voor van buitenaf komende radiofrequeniesignalen.
- Het verrangen of wijzigen van de antennne kan de PMR-radio specificaties beinvloeden en inbreuk make op de CE-voerschriften. Niet-goedgekeurde antennes konnen de radio ook beschadigen.

4.6 OPMERKINGEN

• Raak de antennne Niet aan tijdens het zenden; dit kan het bereik beinvloeden.
• Verwijder de batterij als u het toestel langereijd Niet gebruikt.

5 REINIGING EN ONDERHOUD

• Reinig het toestel met een vochtige doek. Gebruik hiervoar alleen water. Gebruik geen reinigings- of oplosmiddelen op het toestel; deze kuren de behuizing beschadigen enaar binnenlekken, wat kan leiden tot blijvende beschadigingen.
• Gebruik een droge, pluisvrijde doeok om de batterijcontacten te reinigen.
• Schakel het toestel directuit en verwijder de batterijen wann een het toestel nat is geworden. Droog het batterijvak met een zachte doek om mogelijk waterschade tot een minimum te beperken. Laat het afdekplaatje van het batterijvak een nacht lang open of totdat het volledig droog is. Gebruik het toestel Niet voordat dit volledig droog is.

6 AFVOEREN VAN HET TOESTEL (MILIEU)

Na afloop van de levenscylus van het product mag u het Niet met het normale huishoudelijkke afval weggooien, maar要去 het waar een inzamelpunt brengen voor recycling van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbol op het product, in de handleiding en/of op de verpakking.

Sommige materialen waaruit het product is vervaardigd+kennen worden hergebruikt als u ze hier een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruekte producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot deplaatselijke overheid vooreer informatie over de inzamelpunten bij u in de buurt.

7 EEN PMR-TOESTEL GEBRUIKEN

Om met andere PMR-toestellen te konnen communereren, dienen deze allemaal op hetzelfde kanaal te zijn afgestemd en zich binnen het ontvangstbereik te bevinden (tot max. 5 km in open veld). Aangezien deze toestellen vrij toegankelijke frequentiebanden gebruiken (kanalen), delen alle werkende toestellendezelfde kanalen (8 kanalen in totaal). Privacy is waarom Niet gegardeerd. Ledereen met een PMR die op uw kanaal is afgestemd, kan het gesprek afluisteren.

Als u wilt communiceren (een spreaksignaal uitzenden), drukt u op de PTT- toets (Push to talk). Zodra.Deze toets wordt ingedrukt, wordt de zend-modus van het toestel ingeschakeld en kunt u in de microfoon spreken. Alle andere PMRtoestellen binnen het uitzendbereik, die op hetzelfde kanaal staan afgestemd en in de standby-modus (niet zenden) staan, kannen uw bericht horen. U moet wachten totdat uw gesprekspartner stopt met zenden voordat u kunt antevoorden. Aan het eind van elke uitzending hoort u een pieptoon. U hoeft enkel de PTT- toets in te drukken en in de microfoon te spreken om te antevoorden.

Als 2 ofeer gebruikers de -toets tegelijkertijd indrukken, ontvangt de ontvanger enkel het sterkste signaal, waar bij alle andere signalen worden geblokkeerd. Zend.daarom alleen uit (door op de - toets te drukken) als het kanaal vrij is.

8 BEGINNEN

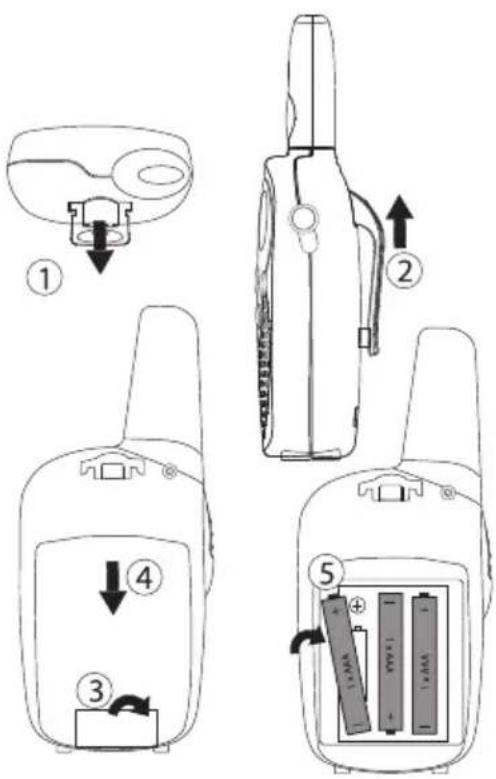

8.1 DE RIEMCLIP VERWIJDEREN/INSTALLEREN

1.Druk de riemclip (2) in de richting van de antennne terwijl u het lipje van de clip (1) maar buiten trekt, om de clip van het toestel te verwijderen.
2.Bij het werk aanbrengen van de riemclip geeft een hoorbare klik aan dat de riemclip op+zijn plaat is vergrendeld.

8.2 BATTERIJEN PLAATSEN

1.Verwijder de riemclip (8.1).
2.Trek aan het tabblad van het batterijdeksel (3) en schuif het batterijdeksel weg van de antennne. (4)
3.Installer 3"AAA" oplaadbare batterijen volgens de getoonde polariteit.
4.Breng het afdekplaatje van het batterijvak en de riemclip waar aan (8.1).

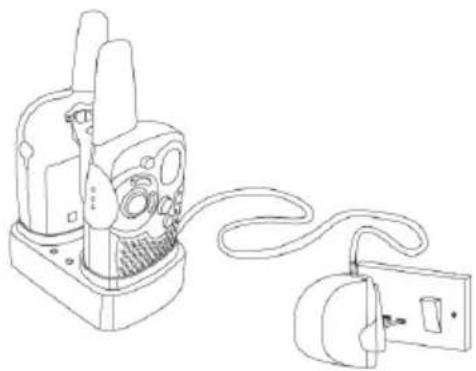

9 BATTERIJEN OPLADEN

Wanner u de batterijen hebt geplaatst, biedt de bureaulader een handige manier om het toestel op te laden.

1.Plaats de bureaulander op een plat oppervlak.
2. Stop het ene uiteinde van de bijgeleverde adapter in het stopcontact en het andere in de aansluiting op de achterkant van debureaulader.

1. Stop de PMR in de lader zoals weergegeven.
   4.Het laadlampje za oplichten wanneer de radio correct is geplaatst en worden opgeladen.

Het volledig opladen van de batterijen za ongeveer 7 tot 10 eer in beslag nemen.

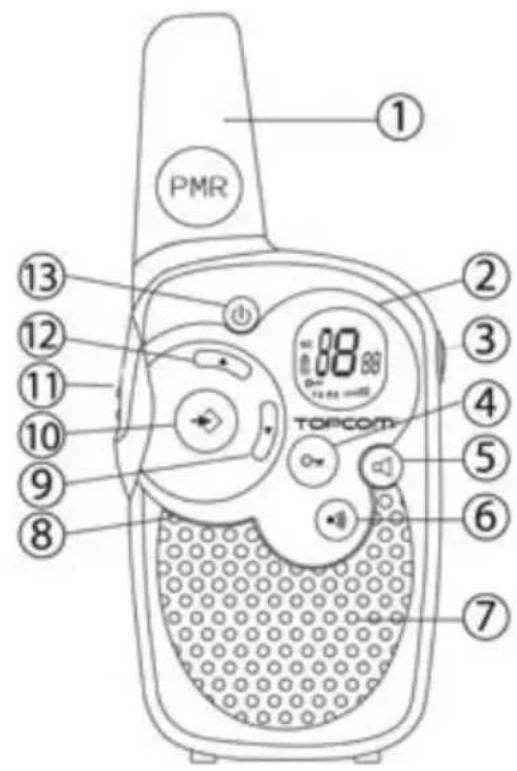

10 TOETSEN

1.ANTENNE
2. LCD-display
3. LUIDSPREKER/MIC/LADER-aansluiting
4. VERGRENDELtoets
5. MONITOR-toets
6. OPROEP-toets
Zendt een oproeptoonuit
7. LUIDSPREKER
8. MICROFOON
9. OMLAAG-toets
- Verlaagt het luidsprekkervolume
- Selecteert het vorige menu-onderdeel
10. MENU-toets
- Selecteert het menu
11. PUSH TO TALK-toets (PTT)
- Indrukken om te spreken, loslaten om te luisteren
- Bevestigt een menu-instelling
12. OMHOOG-toets
- Verhoogt het luidsprekervolume
- Selecteert het volgende menu-onderdeel
13. AAN/UIT-toets

11 INFORMATIE LCD-DISPLAY

a. Kanaalnummer
b. Luidsprekervolume
c. RX-pictogram - Word t getoond bij het ontvangen van een signaal
d. TX-pictogram - Word t getoond bij het zenden van een signaal
e. Vergrendelpictogram - Word t getoond als het toetsenbord is vergrendeld
f. Indicator laadiveau batterijen
g. Scan-pictogram - Wor dt getoond als de scan-modus is ingeschakeld

12 LAADNIVEAU BATTERIJEN/INDICATIE BATTERIJ BIJNA LEEG

Het LAADNIVEAU van de batterijen worden aangegeven door het aantal vierkantjes in het BATTERIJ-pictogram op het LCD-schem.

Batterij vol
Batterij 2/3 geladen
Batterij 1/3 geladen
Batterij leeg

Als het LAADNIVEAU VAN DE BATTERIJ laag is, gaat het BATTERIJ-pictogram knipperen om aan te given dat de batterijset moet worden opgeladen of verrangen.

Batterijen dieren bij een inzamelpunt voor batterijen te worden ingeleverd en mogen Niet met het huishoudelijk afval worden meegegeven. Sluit de batterijen Niet kort en gooit ze nooit in het vuur. Verwijder de batterijen als u het toestel langereijd Niet gebruikt.

13 OPLAADBARE BATTERIJEN OPLADEN

De PMR kan gebruikt worden met 3 oplaadbare NiMh AAA-batterijen.

Gebruik de AC/DC-ADAPTER alleen voor oplaadbare "AAA"-batterijen. Laad het toestel Niet als gewone "AAA"-alkaline batterijen+zijn geinstalleerd.

Als u oplaadbare batterijen gebruikt, kurz u de optionele adapter gebruiken om ze op te laden.

• Plaats 3 "AAA" oplaadbare batterijen.
• Steek dekleine stekker van de 7,5 DC/300 mA adapter in de SPK/MIC/CHG-aansluiting en het andere uiteinde in het stopcontact.
• Zorg ervoor dat het toestel uitgeschakeld is zodate de batterijen goed kuren opladen. Als het toestel UIT staat, is de indicator voor het laadiveau van de batterijen Niet te zien.

OPMERKING: Het volledig laden van de batterijen duurt ongeveer 7 tot 10uur.

14 DE TWINTALKER RC-6401 GEBRUIKEN

14.1 HET TOESTEL IN- EN UITSCHAKELEN (AAN/UIT)

• Inschakelen: druk op en houd de toets ingedrukt. Het toestel za gaan "piepen" en het LCD-schemzal het huidige kanaal weergeven.
  Uitschakelen: druk op en houd de toets wee ingedrukt. Het toestel za gaan "piepen" en het LCD-schemz zal zwart worden.

14.2 LUIDSPREKERVOLUME AFSTellen

Het volume van de luidspreker kan worden afgesteld met de toetsen / . Het volume van de luidspreker worden op de LCD weergegeven.

14.3 EEN SIGNALAONTVANGEN

Het toestel is voortdurend in de ONTVANGST-modus wanner het AAN staat en Niet aan het zenden is. Als u een signal ontvangt op het huidige kanaal, verschijnt het RX-pictogram.

Andere mensen die uw signalaal wollen ontvangen,要去en hetzelfde kanaal hebben ingesteld als u.

14.4 EEN SIGNALAAL ZENDEN

• Druk op PTT en houd de toets ingedrukt om te ZENDEN.
• Houd het toestel verticaal met de MICROFOON 10 cm van de mond en spreek in de microfoon.
• Laat (PTT) los wonneer u het zenden wilt stoppen.

14.5 VAN KANAAL VERANDEREN

De PMR beschikt over 8 kanalen.

Ga als volgt te werk om van kanaal te veranderen:

Druk een keer op, het huidige kanaalnummer op het LCD-schem gaat knipperen.
Druk op of om het kanaal te wijzigen.
Druk op PTT om de kanaalkeuze te bevestigen en terug te keren maar de NORMALE modus.

OPMERKING: Alle PMR's op hetzelfde kanaal hunnet het gesprek ontvangen en beluisteren.

14.6 MONITOR

U kun t de MONITOR-functie gebruiken om op het huidige kanaal te zoeken aan zwakkere signalen.

Druk op @dtets voor normale monitoring.
Druk en houd de toets ingedrukt. Na 5 seconden kunt u de toets loslaten. Het kanaal wordt nu voortdurend gemonitord tot u weeop de -toets drukt.

14.7 KANAALSCAN

De functie CHANNEL SCAN Zoekt in een eindeloze Ius maar actieve signalen op kanaal 1 tot 8.

• Houd de -en -toets 2 seconden ingedrukt.
• Laat de toetsen los. Het kanaal op het scherm verandert terwijl het toestel de kanalen scant.
• Als een actief signal waart gedetecteerd (op een van de acht kanalen), pauzeert CHANNEL SCAN en krijgt u het actieve signal te horen.
• Als een actief signal wordt gedetecteerd (op een van de acht kanalen), drukt u op of om het huidige kanaal over te slaan en verder te zoeken maar een actief kanaal.
• Druk op PTT om te communiceren op het actieve kanaal en druk op om te stoppen met scannen.

14.8 TOETSVERGRENDELING

Druk op en houd gedurende 2 seconden ingedrukt om de TOETSVERGRENDELINGS-modus in ofuit te schakelen. Het pictogram TOETSVERGRENDELING verschijnt op het LCD-schem.
Druk opniew op en houd ingedrukt om de TOETSVERGRENDELING uit te schakelen.

14.9 OPROEPTONEN

Met een oproeptoon LAST u andereen weten dat u wilt praten.

a. De oproeptoon instellen

U kunt kiezen uit 5 verschillende oproeptonen.

• Druk 2 keer op. CA verschijnt op de display.
• Druk op of om een andere oproepton te selecteren of selecteer OFF om oproeptonen uit te schakelen.
• Druk op PTT om uw keuze te bevestigen en terug te kerenaar de standby-modus.

b. Een oproeptoon zenden

Druk kort op . De oproeptoon worden gedurende 3 seconden op het ingestelde kanaal uitgezonden.

14.10 TOETSTOON IN/UITSCHAKELEN

U hoor een korte pieptoon bij het indrukken van een toets.

Toetstoon instellen.

• Druk 3 keer op. 'to'verschijnt op de display.
• Druk op om de toetstoon in te schakelen (ON), of op om de toetstoon uit te schakelen (OFF).
  Druk op PTT om uw keuze te bevestigen en terug te kerenaar de standby-modus.

14.11 ROGER-PIEPTOON IN/UITSCHAKELEN

Nadat u de -toets hebt losgelaten, zendt het toestel een Roger-pieptoon uit om te bevestigen dat u klaar bent met praten.

De Roger-pieptoin instellen.

• Druk 4 keer op . 'ro' verschijnt op de display.
• Druk op om de Roger-pieptoon in te schakelen (ON), of op om de Roger-pieptoon uit te schakelen (OFF).
• Druk op PTT om uw keuze te bevestigen en terug te kerenaar de standby-modus.

14.12 KOPTELEFOON-AANSLUITING

De Twintalker RC-6401 kan worden gebrukt met een externe microfoon en luidspreker. De aansluiting bevindt zich onder het rubber beschemflapje boven op het toestel. Om de externe luidspreker/microfoon, koptelefoon of het oortje aan te sluiten, tilt u het rubber flapje aan de bovenkant van het toestel op om bij de aansluiting te kutnen. Steek de juiste stekker in de aansluiting.

Op de Topcom-toestellen worden een garantie van 24 maanden verleend. De garantietermiin gaat in op de dag waarop het neue toestel worden aangeschaft. Verbruiksartikelen en defecten die een verwaarloosbaar effect hebben op de werkung of waarde van het toestel worden nicht gedekt door de garantie.

De garantie moet worden bewezen door overlegging van het aankoopbewijs waarop de datum van aankoop en het toesteltype staan aangegeven.

16.2 GARANTIEBEPERKINGEN

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van nichtoriginele onderdelen of accessoires, worden Niet gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals blinksem, water en brand, noch enige tijdens transport veroorzaakte schade.

Er kan geen beroep worden gedaan op de garantie als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt.
