BEDIENUNGSANLEITUNG Twintalker 1302 Duo TOPCOM

DE Die in dieser Bedienungsanleitung beschrieben Leistungsmerkmale werden unter dem Vorbehalt von Änderungen veröffentlich.

15 TECHNISCHE SPECIFICATIONS

Kanalen	8
Frequentie	446.00625 MHz – 446.09375 MHz
Bereik	Tot 5 km (open veld)
PMR-batterijen	3 x AAA NiMh oplaadbaar
Zendvermogen	=< 500 mW ERP
Modulatietype	FM – F3E
Kanaalscheiding	12,5 kHz

Channel Frequency Chart:
Channel	Frequency (MHz)
1	446,00625
2	446,01875
3	446,03125
4	446,04375
5	446,05625
6	446,06875
7	446,08125
8	446,09375

16 GARANTIE

Vielen Dank, dass Sie sich zum Kauf des TOPCOM Twintalker RC-6401 entschieden haben. Es ist ein Kurzstrecken-Funkgerät, bei dem keine anderen Kosten außer den geringen Betriebskosten zum Aufladen der Batterien entstehen. Der Twintalker RC-6401 sendet über Betriebsfunkfrequenzen (PMR) und kann in jedem Land benutzt werden, in dem dieser Dienst, wie auf der Verpackung und in der Bedienungsanleitung beschrieben, erlaubt ist.

2 VERWENDUNGSZWECK

Der Twintalker kann sowohl für betriebliche als auch private Zwecke genutzt werden, z. B. als Kommunikationsmittel zwischen zwei oder mehreren Autos, Radfahrern, Skifahrern. Oder Sie konnen ihn benutzen, um mit ihren Kindern zu sprechen, während diese draußen speilen usw.

Einschrankungen: Überprüfen Sie die örtlichen Bestimmungen, bevor Sie das Gerät in einem Land benutzen, in dem es nicht gekauft wurde. Diese Standard kann in thisem Land verboten sein.

3 CE-KENNZEICHNUNG

Dieses Produkt entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der R&TTE-Richtlinie 1999/5/EWG. Dies wird durch die CE-Kennzechnung bestätigt.

Die Konformitätserklarung finden Sie an der folgenden Stelle: www.tristar.eu

4 SICHERHEITSHINWEISE

4.1 ALLGEMEIN

Lesen Sie die folgenden Sicherheitshinweise und Angaben zum korrekten Gebrauch sorgfältig durch. Machen Sie sich mit allen Funktionen des Geräts vertraut. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung auf.

4.2 VERBRENNUNGSGEFAHR

• Berühren Sie nicht die Antenne, wenn der Antennenschutz beschädigt ist, da ein Kontakt der Antenne mit der Haut während einer Übertragung zukleineren Verbrennung führen kann.
• Batterien können Sachschäden, wie z. B. Verbrennungen, verursachen, wenn leitende Materialien, z. B. Schmuck, Schlüssel oder Ketten mit freiiegenden Polen in Berührung kommt. Das Material schließt unter Umständen einen elektrischen Stromkreis (Kurzschluss) und wird dadurch entsprechend heiß. Seien Sie im Umgang mit aufgeladenen Batterien vorsichtig, weitere, wenn Sie diese z. B. in einer Tasche, einem Geldbeutel oder in einem anderen Behälter zusammen mit metallenen Objekten aufbewahren.

4.3 VERLETZUNGSGEFAHR

• Legen Sie das Gerät nicht in den Bereich über einen Airbag oder in den Airbagauslösebereich. Airbags blase n sich mit großer Wucht auf. Wenn sich das Funkgerät im Airbagauslösebereich befindet und der Airbag auslöst, kann das Gerät mit großer Wucht durch das Fahrzeug geschleudert werden und schwere Verletzungen verursachen.
• Halten Sie mit dem Funkerat einen Abstand von mind estens 15 cm zu einem Herzschrittmacher ein.
• Schalten Sie Ihr Funkeratsofar aus, wenn es Störungen an medizinischen Geräten verursacht.
• Tauschen Sie die Batterien niemals in ein er explosionsgeführdeten Umgebung aus. Wahrend des Einsetzens oder Entfernens der Batterien kann Funkenschlag zu einer Explosion führen.
• Schalten Sie Ihr Funkerat aus, wenn Sie sich in eine r explosionsgefahrdeten Umgebung befinden. Funkenschlag in solchen Umgebungen kann eine Explosion oder Brand verursachen, was zu Verletzungen und)sagar zum Tod führen kann.
• Werfen Sie niemals Batterien ins Feuer, da diese explodieren konnten.

Explosionsgehrdete Bereiche sind oft, aber nicht immer, eindeutig gekennzeichnet. Dazu zahlen Tankbereiche, z. B. unter Deck auf Schiffen, Kraftstoff- oder Chemikalienüberführungen oder Aufbewährungsbereiche; Bereiche, in denen die Luft Chemikalien oder Teilchen enthalt, z. B. Getreide, Staub oder Metallpulver; alle anderen Bereiche, in denen Sie üblicherweise angewiesen werden, ihren Kraftfahrzeugmotor abzustellen.

4.4 VERGIFTUNGSGEFAHR

Bewahren Sie Batterien für Kinder unzugänglich auf.

4.5 VORSCHRIFTEN

In einigen Ländern ist es verboten, ein Sprechfunkgerät während des Führns eines Fahrzeuges zu benutzen. Halten Sie in diesen Fälle an, bevor Sie das Gerät benutzen.
- Schalten Sie Ihr Gerät AUS, wenn Sie an Bord eines Flugzeuges entsprechende Anweisungen besteht. Die Benutzung des Geräts muss entsprechend den Bestimmungen der Fluglinie und den Anweisungen der Besatzung erfolgen.
- Schalten Sie Ihr Gerät überall Dort AUS, wo Hinweisschilde r Sie darauf aufmerksam machen. Krankenhäuser und Gesundheitseinrichtungen verwenden möglicherweise Geräte, die empfindlich auf externe Hochfrequenzen reagieren.
- Das Ersetzen oder Verändern der Antenne kann die Betriebsfunkspezifizierung ändern und die CE-Bestimmungen verletzen. Nicht genehmigte Antennen können außer dem das Funkerat beschädigen.

4.6 HINWEISE

Berühren Sie nicht die Antenne während einer Übertragung, da dadurch die Reichweite beeinflusst werden kann.
- Entfernen Sie die Batterien, wenn das Gerät längerere Zeit nicht verwendet wird.

5 REINIGUNG UND WARTUNG

• Reinigen Sie das Gerät mit einem weichen nicht feuchten Tuch. Verwenden Sie keine Reinigungsd oder Lösungsmittel. Diese können das Gehäuse beschädigten und in das Gerät eindringen und so einen dauerhaft Schaden verursachen.
  Die Batteriekontakte konnen mit einem trockene n flusenfreien Tuch abgewischt werden.
• Sollte das Gerät nass werden, schalten Sie es aus und ent fernen Sie sofort die Batterien. Trocknen Sie das Batteriefach mit einem weichen Tuch, um einen möglichen Wasserschaden zu minimieren. Lassen Sie das Batteriefach geöffnet, bis es komplett trocken ist. Benutzen Sie das Gerät erst, wenn es vollständig getrocknet ist.

6 ENTSORGUNG DES GERÄTS (UMWELTSCHUTZ)

Am Ende der Lebensdauer des Produkts darf das Gerät nicht im normalen Hausmüll entsorgt werden. Bringen Sie es zu einer Sammelstelle zur Aufbereitung elektrischer und elektronischer Geräte. Das Symbol am Produkt, in der Bedienungsanleitung und/oder Verpackung zeigt dies an.

Einige der Materialien des Produkts konnen wieder verwendet werden, wenn Sie das Gerät in einer Aufbereitungsstelle abgeben. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produktien leisten Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sichitte an ihre ortlichen Behörden, wenn Sie weitere Informationen über Sammelstellen in Ihr Umgebung benötigen.

7 BETRIEB EINES SPRECHFUNKGERÄTS

Um über SprechfunkgeräteCOMMUNIZIEREN zu konnen, mssen diee auf den gleichen Kanal eingestellt sein und sich innerhalb der Empfangsreichweite befinden (bis zu max. 5 km im Freien). Da diese Geräte freie Kanäle verwenden, teilen sich alle in Betrieb befindlichen Geräte these Kanäle (insgesamt 8 Kanäle). Daher ist eine Privatsphäre nicht garantiert. Jeder, der über ein Sprechfunkgerät verfügt, das auf ihren Kanal eingestellt ist, kann ihr Geschprach mithören. Mochten Sie communizieren (eine Sprechverbindung erzeugen), drucken Sie die T-Taste (Sprechknopf). Sobald these Taste gedrückt ist, schaltet das Gerät in den Sendemodus und Sie konnen in das Mikrofon sprechen. Alle Sprechfunkgeräte innerhalb der Reichweite, die auf denselben Kanal eingestellt sind und sich im Standby-Modus befinden (nicht im Sendemodus) horen ihre Nachricht. Sie mssen abwarten, bis die andere Seite die Übertragung beendet, bevor Sie antewen konnen. Am Ende jeder Aoebertragung sendet das Gerät ein Tonsignal. Drucken Sie zum Antwerten die T-Taste und sprechen Sie in das Mikrofon.

Drücken zwei oder mehr Benutzer die taste gleichzeitig, so wird der Empfänger nur das stärkste Signal empfangen. Alle anderen Signale werden unterrückt. Daher sollenn Sie nur ein Signal übertragen (die taste drucken), wenn der Kanal frei ist.

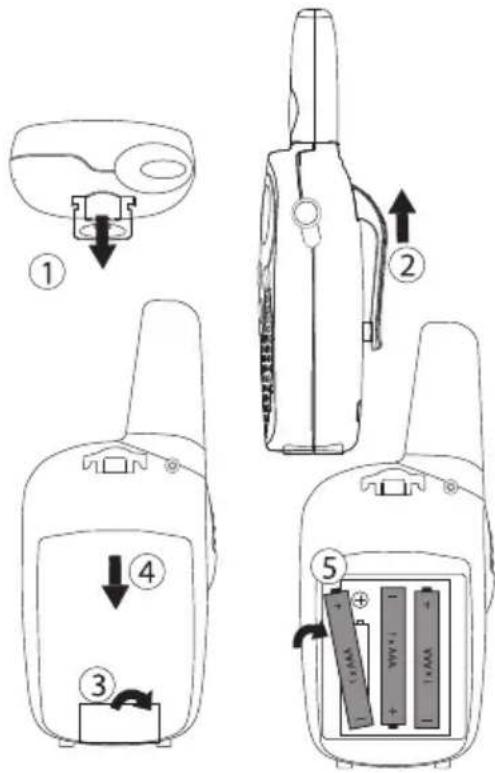

8 ERSTE SCHRITTE

8.1 GÜRTELCLIP ENTFERNEN / BEFESTIGEN

1.Um den Gurtelclip vom Gerät zu entfernen, drücken Sie den Gurtelclip (2) in Richtung Antenne, während Sie an der Lasche des Clipsziehen (1).
2. Wenn Sie den Gürtelclip wieder montieren, zeigt ein Klicken an, dass der Gürtelclip in ihrer Position eingerastet ist.

8.2 EINLEGEN DER BATTERIEN

1. Entfernen Sie den Gurtelclip (§ 8.1).
   2.Ziehen Sie die Klappe der Batteriefachabdeckung (3) nach unten und schiben Sie die Batteriefachabdeckung von der Antenne weg. (4)
   3.Legen Sie die 3,AAA" wiederauffladbaren Batterien ein. Achten Sie darauf auf die angegebene Polarität.
   4.Montieren Sie die Batterieabdeckung und den Gurtelclip (§ 8.1).

9 BATTERIEN AUFLADEN

Bei eingelegtem Batterien bietet das Tischladegerat den Vorteil des Schnellen Anschlusses zum Aufladen

1.Stellen Sie das Tischladegerät auf eine ebene Oberfläche.
2.Verbinden Sie ein Ende des mitgelieferten Adapters mit der Steckdose und das andere Ende mit dem Anschluss an der Rückseite des Tischladegerats.

3.Stellen Sie das Funkgerät wie angezeigt in das Ladegerät.
4.Die Lade-LED leuchtet auf, wenn das Gerät korrekt angeschlossen ist und auflädt.

Es dauert ungebung 7 bis 10 Stunden um die Batterien vollständig aufzuladen

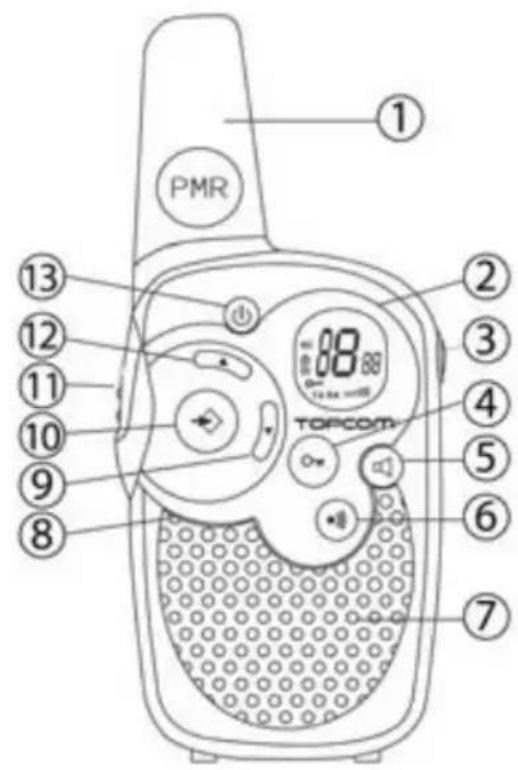

10 TASTEN

1.ANTENNE
2. LCD-Display
3. Anschluss für LAUTSPRECHER / MIKROFON / LADEGERAT
4. SPERR-Taste
5.ÜBERWACHUNGS-Taste
6.CALL-Taste
-Rufton senden
7. LAUTSPRECHER
8. MIKROFON
9. NACH-UNTEN-Taste
-Lautstärke leiser stellen
- Letzten Menüpunkt auswahlen.
10. MENü-Taste
- Menu aufrufen.
11. SPRECHTASTE (PTD)
-Zum Sprechen drucken und zum Horen loslassen
- Eine Menüinstellung bestätigten
12. NACH-OBEN-Taste
Lautstärke lauter stellen
- Nächsten Menüpunkt auswahlen
13. EIN-/AUS-Schalter

11 INFORMATION LCD-DISPLAY

a. Kanal
b. Lautstärke des Laufsprechers
c. RX-Symbol - W ird angezeigt, wenn ein Signal empfangen wird
d. TX-Symbol - W ird angezeigt, wenn ein Signal gesendet wird
e. Lock-Symbol - W ird angezeigt, wenn die Tastatursperre aktiv ist
f. Batteriestandsanzeige
g. Scan-Symbol - W ird angezeigt, wenn der Scan-Modus aktiv ist

12 BATTERIESTANDSANZEIGE / ANZEIGE SCHWACHE BATTERIE

Der BATTERIELADEZUSTAND wird mit der Anzahl der Quadrate im BATTERIE-Symbol des LCD-Displays angezeigt.

Wenn der BATTERIELADEZUSTAND niedrig ist, blinkt das BATTERIE-Symbol und zeigt an, dass die Batterien ausgetauscht oder aufgeladen werden müssen.

Batterien müssen an den darauf vorgesehenen Sammelstellen abgegeben werden und darüber nicht im Hausmull entsorgt werden. Schließen Sie die Batterien nicht kurz und verbrennen Sie sie nicht. Entfernen Sie die Batterien, wenn das Gerät langere Zeit nicht verwendet wird.

13 WIEDERAUFLADBARE BATTERIEN AUFLADEN

Das Sprechfunkgerät kann mit 3 wiederaufladbaren NiMh AAA Batterien verwendet werden.

Benutzen Sie nur den AC/DC-ADAPTER mit wiederaufladbaren „AAA“-Batterien”. Laden Sie das Gerät niemals auf, wenn Sie gewöhnliche „AAA“- Alkalibatterien verwenden!

Wenn Sie wiederaufladbare Batterien verwenden, konnen Sie zum Aufladen optional einen Adapter benutzen.

• Legen Sie 3 wiederaufladbare „AAA“-Batterien ein.
• Stecken Sie den einzelnen Stecker des Adapters 7,5 V DC / 300 mA in die SPK/MIC/CHG-Buchse und das andere Ende in die Netzsteckdose.
• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, damit die Batterien richtig aufgeladen werden. Beim Laden im AUS-Modus stehen keine Batteriestandsanzeige zur Verfügung.

HINWEIS: Das vollständige Aufladen der Batterien dauert etwa 7 bis 10 Stunden.

14 VERWENDEN DES TWINTALKER RC-6401

14.1 DAS GERÄT EIN-/AUSSCHALTEN

Zum Aktivieren: Halten Sie die Taste gebrachte. Das Gerät „piept" und im LCD-Schirm wird der aktuelle Kanal angezeigt.
Zum Ausschalten: Halten Sie die Taste erneut gedrückt. Das Gerät „piept" und der LCD-Schirm schaltet sich aus.

14.2 LAUTSTÄRKE DES LAUTSPRECHERS EINSTELLEN

Die Lautstärke des Laufsprechers kann mit den Tasten des Laufsprechers wird im LCD-Display angezeigt.

und eingestellt werden. Die Lautstärke

14.3 EIN SIGNAL EMPFANGEN

Das Gerät ist immer im EMPFANGS-Modus, wenn es eingeschaltet ist und nicht sendet. Wenn Sie im eingestellten Kanal ein Signal empfangen, erscheint das RX-Symbol im Display.

Damit Andere ihre Übertragung empfangen können, müssen sie ihre Geräte auf denselben Kanal eingestellt haben.

14.4 EIN SIGNAL SENDEN

• Halten Sie die Taste zum SENDEN gedrückt.
• Halten Sie das Gerät vertikal mit dem MIKROFON 10 cm vom Mund entfernt und sprechen Sie in das Mikrofon.
• Lassen Sie die Taste PTT los, wenn Sie die Übertragung beendet haben.

14.5 KANAL WECHSELN

Das Sprechfunkgerät hat 8 verfügbar Kanäle.

Zum Wechseln der Kanäle:

• Drücken Sie einmal. Der aktuelle Kanal blinkt im LCD-Display.
• Drücken Sie oder zum den Kanal einzustellen.
• Drücken Sie PTT, um die Kanalwahl zu bestätigen und in den NORMAL-Modus zurückzukehren.

HINWEIS: Jedes Sprechfunkgerät, das auf denselben Kanal eingestellt ist, kann Ihr Geschäft empfangen und abhören.

14.6 ÜberWACHUNG

Mit der ÜberWACHUNGS-Funktion konnen Sie schwachere Signale im aktuellen Kanal suchen.

• Drucken Sie die -Taste für eine normale Überwachung.
• Halten Sie die Taste gestruckt. Nach 5 Sekunden konnen Sie die Taste freigegeben. Sie überwachen nun kontinuierlich den Canal, bis Sie erneut drucken.

14.7 KANALSCAN

KANALSCAN sucks in einer Endlosschleife in den Kanalen 1 bis 8 nach aktiven Signalen.

• Halten Sie die Taste und 2. Sekunden lang gedrückt.
• Geben Sie die Tasten frei. Der Kanal auf dem Displayändert sich, da er in den Kanälen einen Scan durchführt.
• Wenn ein aktives Signal (in einem der 8 Kanäle) gefunden wird, wird KANALSCAN unterbrochen und Sie horen das aktive Signal.
• Wenn ein aktives Signal (in einem der 8 Kanäle) gefunden wird, drücken Sie oder um den aktuellen Kanal zu überspringen und die Suche nach einem anderen aktiven Kanal fortzusetzen.
• Drücken Sie (PTT), um über den aktiven Kanal zu kommunizieren oder drücken Sie zum den Kanalscan zu deaktivieren.

14.8 TASTATURSPERRE

• Halten Sie die Taste zum Aktivieren der TASTATURSPERRE 2 Sekunden gedrückt. Das Symbol TASTATURSPERRE entscheid im LCD-Display.
• Halten Sie die Taste (O) noch einmal gedrückt, um die TASTATURSPERRE zu deaktivieren.

14.9 RUFTÖNE

Ein Rufton macht Andere darauf aufmerksam, dass Sie sprechen möchten.

a. Einstellen der Ruftone

5 verschiedene Ruftone konnen ausgewählt werden.

• Drücken Sie zweimal CA erscheint im Display.
• Drücken Sie oder um einen anderen Rufton auszuwahlen oder wahren Sie OFF, um die Ruftone zu deaktivieren.
• Drücken Sie (PTT), um die Auswahl zu bestätigen und in den Standby-Modus zurückzukehren.

b. Einen Rufton senden

Drucken Sie kurz die Taste . Der Rufton wird 3 Sekunden lang auf dem eingestillten Kanal gesendet.

14.10 TASTENTON EIN/AUS

Wenn eine Taste gedrück wird, piept das Gerät kurz.

Einstellen des Tastentons.

• Drucken Sie dreimal. 'to' erscheint im Display.
• Drücken Sie zum Aktivieren des Tastentons (ON) oder zum Deaktivieren (OFF).
• Drücken Sie (PTT), um die Auswahl zu bestätigen und in den Standby-Modus zurückzukehren.

14.11 BESTÄTIGUNGSTON (ROGER BEEP) EIN-/AUSSCHALTEN

Nachdem die PTT-Taste losgelassen wurde, sendet das Gerät einen Bestätigungston, dass Sie das Geschre beendet haben.

Einstellen des Bestätigungsstons.

• Drücken Sie viermal. 'ro' erscheint im Display.
• Drücken Sie zum Aktivieren des Bestätigungsstons (ON) oder zum Deaktivieren (OFF).
• Drücken Sie (PTT), um die Auswahl zu bestätigten und in den Standby-Modus zurückzukehren.

14.12 KOPFHÖRER ANSCHLIESSEN

Der Twintalker RC-6401 kann mit einem externen Mikrofon und Laufsprecher verwendet werden. Der Anschluss befindet sich unter der Gummischutzabdeckung oben auf dem Gerät. Zum Anschluss des externen Laufsprechers, des Kopfhörers oder des Ohrhörers, haben Sie die Gummilasche am Gerät an, um den Anschluss freiizulegen. Stecken Sie den entsprechenden Stecker in den Anschluss.

15TECHNISCHE DATEN

Kanäle Frequenz Reichweite Batterien Sprechfunkerät Sendeleistung Modulationstyp Kanalabstand

8 446,00625 MHz - 446,09375 MHz Bis zu 5 km (im Freien) 3 x AAA NiMH wiederauffladbar =<< 500 mW ERP FM - F3E 12,5 KHz

Channel Frequency Chart:
Channel	Frequency (MHz)
1	446,00625
2	446,01875
3	446,03125
4	446,04375
5	446,05625
6	446,06875
7	446,08125
8	446,09375

16 GARANTIE

16.1 GARANTIEZEIT

Topcom-Geräte haben eine 24-monatige Garantiezeit. Die Garantiezeit beginnnt an dem Tag, an dem das neue Gerät erworben wurde. Verschleibele oder Mängel, die den Wert oder die Gebrauchstauglichkeit des Geräts nur unherblich beeinflussen, sind von der Garantie ausgeschlossen.

Der Garantieanspruch muss durch eine Kopie des Originalkaufbelegs, auf der Kaufdatum und Gerätemodell ersichtlich sind, nachgewiesen werden.

16.2 GARANTIEAUSSCHLUSSE

Schaden oder Mängel, die durch unsachgemäß Handhabung oder unsachgemäß Betrieb verursacht werden, sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder -zubehör entstehen, werden nicht von der Garantie abgedeckt.

Die Garantie deckt keine Schäden ab, die durch äußere Einflüsse entstanden sind, wie z. B. Blitzeinschlag, Wasser, Brände oder auch jegliche Transportschäden.

Wenn die Seriennummer des Gerats verändert, entfern't oder unleserlich gemacht wurde, kann keine Garantie in Anspruch genommen werden.
