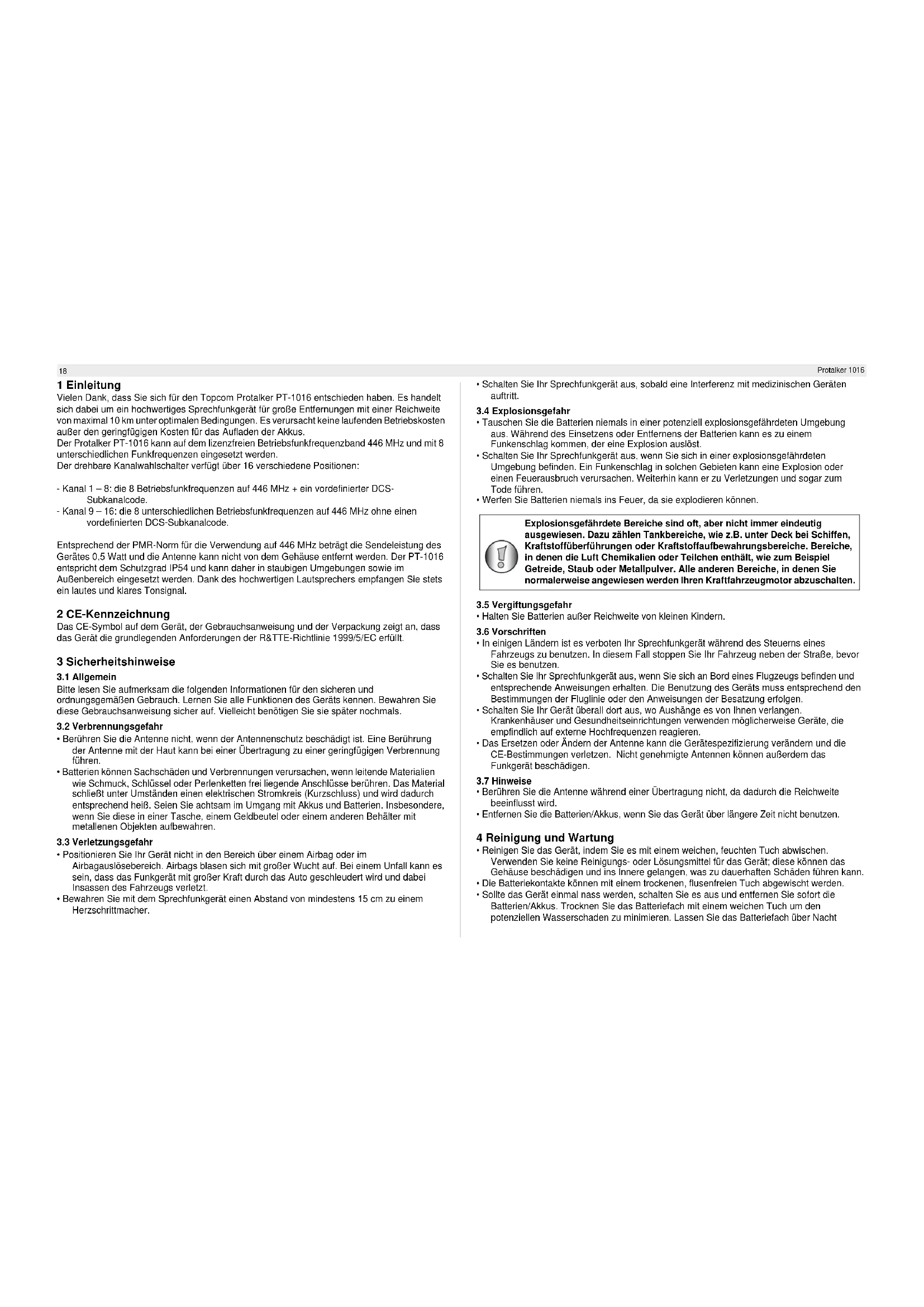

Bitte lesen Sie aufmerksam die folgenden Informationen für den sicheren und ordnungsgemäßen Gebrauch. Lernen Sie alle Funktionen des Geräts kennen. Bewahren Sie diese Gebrauchsanweisung sicher auf. Vielleicht benötigen Sie sie später nochmals.

3.2 Verbrennungsgefahr

• Berühren Sie die Antenne nicht, wenn der Antennenschutz beschädigt ist. Eine Berührung der Antenne mit der Haut kann bei einer Übertragung zu einer geringfügigen Verbrennung führen.

• Batterien können Sachschäden und Verbrennungen verursachen, wenn leitende Materialien wie Schmuck, Schlüssel oder Perlenketten frei liegende Anschlüsse berühren. Das Material schließt unter Umständen einen elektrischen Stromkreis (Kurzschluss) und wird dadurch entsprechend heiß. Seien Sie achtsam im Umgang mit Akkus und Batterien. Insbesondere, wenn Sie diese in einer Tasche, einem Geldbeutel oder einem anderen Behälter mit metallenen Objekten aufbewahren.

3.3 Verletzungsgefahr

• Positionieren Sie Ihr Gerät nicht in den Bereich über einem Airbag oder im Airbagauslösebereich. Airbags blasen sich mit großer Wucht auf. Bei einem Unfall kann es sein, dass das Funkgerät mit großer Kraft durch das Auto geschleudert wird und dabei Insassen des Fahrzeugs verletzt.

• Bewahren Sie mit dem Sprechfunkgerät einen Abstand von mindestens 15 cm zu einem Herzschrittmacher.

• Schalten Sie Ihr Sprechfunkgerät aus, sobald eine Interferenz mit medizinischen Geräten auftritt.

3.4 Explosionsgefahr

• Tauschen Sie die Batterien niemals in einer potenziell explosionsgefährdeten Umgebung aus. Während des Einsetzens oder Entfernens der Batterien kann es zu einem Funkenschlag kommen, der eine Explosion auslöst.

• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich in einer explosionsgefährdeten Umgebung befinden. Ein Funkenschlag in solchen Gebieten kann eine Explosion oder einen Feuerausbruch verursachen. Weiterhin kann er zu Verletzungen und sogar zum Tode führen.

• Werfen Sie Batterien niemals ins Feuer, da sie explodieren können.

3.5 Vergiftungsgefahr

• Halten Sie Batterien außer Reichweite von kleinen Kindern.

• In einigen Ländern ist es verboten Ihr Sprechfunkgerät während des Steuerns eines Fahrzeugs zu benutzen. In diesem Fall stoppen Sie Ihr Fahrzeug neben der Straße, bevor Sie es benutzen.

• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich an Bord eines Flugzeugs befinden und entsprechende Anweisungen erhalten. Die Benutzung des Geräts muss entsprechend den Bestimmungen der Fluglinie oder den Anweisungen der Besatzung erfolgen.

• Schalten Sie Ihr Gerät überall dort aus, wo Aushänge es von Ihnen verlangen. Krankenhäuser und Gesundheitseinrichtungen verwenden möglicherweise Geräte, die empfindlich auf externe Hochfrequenzen reagieren.

• Das Ersetzen oder Ändern der Antenne kann die Gerätespezifizierung verändern und die CE-Bestimmungen verletzen. Nicht genehmigte Antennen können außerdem das Funkgerät beschädigen.

• Berühren Sie die Antenne während einer Übertragung nicht, da dadurch die Reichweite beeinflusst wird.

• Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät über längere Zeit nicht benutzen. 4 Reinigung und Wartung

• Reinigen Sie das Gerät, indem Sie es mit einem weichen, feuchten Tuch abwischen. Verwenden Sie keine Reinigungs- oder Lösungsmittel für das Gerät; diese können das Gehäuse beschädigen und ins Innere gelangen, was zu dauerhaften Schäden führen kann.

• Die Batteriekontakte können mit einem trockenen, flusenfreien Tuch abgewischt werden.

• Sollte das Gerät einmal nass werden, schalten Sie es aus und entfernen Sie sofort die Batterien/Akkus. Trocknen Sie das Batteriefach mit einem weichen Tuch um den potenziellen Wasserschaden zu minimieren. Lassen Sie das Batteriefach über Nacht Explosionsgefährdete Bereiche sind oft, aber nicht immer eindeutig ausgewiesen. Dazu zählen Tankbereiche, wie z.B. unter Deck bei Schiffen, Kraftstoffüberführungen oder Kraftstoffaufbewahrungsbereiche. Bereiche, in denen die Luft Chemikalien oder Teilchen enthält, wie zum Beispiel Getreide, Staub oder Metallpulver. Alle anderen Bereiche, in denen Sie normalerweise angewiesen werden Ihren Kraftfahrzeugmotor abzuschalten.DEUTSCH

Protalker 1016 geöffnet oder bis es vollständig getrocknet ist. Benutzen Sie das Gerät nicht, bevor es vollständig getrocknet ist. 5 Entsorgung des Gerätes (Umweltschutz) Verbrauchte und defekte Geräte sollten Sie nicht in den normalen Hausmüll werfen, sondern an einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen Geräten abgeben. Das Symbol am Gerät, in der Gebrauchsanweisung und/oder auf der Verpackung weist Sie darauf hin. Einige der Materialien des Geräts können wiederverwertet werden, wenn man sie an einer Aufbereitungsstelle abgibt. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten liefern Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über die Sammelstellen in Ihrer Umgebung benötigen. 6 Verwenden eines 446-MHz-Sprechfunkgerätes Für die Kommunikation mit anderen Sprechfunkgeräten muss jeweils der gleiche Kanal + Subkanalcode innerhalb des Empfangsbereichs gewählt werden (bis zu 10 km unter optimalen Bedingungen). Da der PT-1016 auf den lizenzfreien 446-MHz-Frequenzen betrieben wird, werden auch andere lizenzfreie Sprechfunkgeräte auf dieser Frequenz verwendet. Daher ist eine Privatsphäre nicht garantiert. Jede Person mit einem Sprechfunkgerät, das auf Ihre Frequenz eingestellt ist, kann Ihr Gespräch mithören. Möchten Sie kommunizieren (eine Sprechverbindung erzeugen), drücken Sie die PTT-Taste. Sobald diese Taste gedrückt ist, schaltet sich das Gerät in den Sendemodus und Sie können in das Mikrofon sprechen. Alle Sprechfunkgeräte innerhalb der Reichweite, die auf denselben Kanal eingestellt sind und sich im Standby-Modus befinden (nicht im Sendemodus), hören Ihre Nachricht. Zum Antworten müssen Sie abwarten, bis die andere Seite mit dem Sprechen fertig ist. Drücken Sie zum Antworten die PPT-Taste, und sprechen Sie in das Mikrofon. 7 Packungsinhalt

• 1 x Bedienungshandbuch 8 Erste Schritte

8.1 Einsetzen des Akkupacks

Richten Sie den Akkupack an der Rückseite des Sprechfunkgerätes aus. Drücken Sie das Akkupack und das Gehäuse des Sprechfunkgerätes fest zusammen, bis der Akku in der Verriegelung einrastet.

8.2 Entfernen des Akkupacks

Heben Sie den Sicherheitsriegel am Gehäuse des Sprechfunkgerätes an. Drücken Sie anschließend auf die Verriegelung unter dem Sicherheitsriegel. Halten Sie die Verriegelung weiter gedrückt, und nehmen Sie den Akkupack von dem Gehäuse des Sprechfunkgerätes ab. Entsorgen Sie Batterien immer bei einer Sammelstelle für verbrauchte Batterien und nie im Haushaltsmüll. Drücken zwei oder mehr Benutzer die PTT-Taste gleichzeitig, so wird der Empfänger nur das stärkste Signal empfangen. Alle anderen Signale werden unterdrückt. Daher sollten Sie nur ein Signal übertragen (die PTT- Taste drücken), wenn der Kanal frei ist. Die Reichweite der Funkwellen wird stark durch Hindernisse wie beispielsweise Gebäude, Beton- und Metallstrukturen, Unebenheiten in der Landschaft, Bewaldungen, Bepflanzungen usw. beeinflusst. Das bedeutet, dass die Reichweite zwischen zwei oder mehreren Sprechfunkgeräten in einigen extremen Fällen auf einige Dutzend Meter beschränkt sein kann. Sie werden schnell feststellen, dass ein Sprechfunkgerät am besten funktioniert, wenn zwischen den Benutzern nur wenige Hindernisse vorhanden sind.20 Protalker 1016

8.3 Befestigen des Gürtelclips

Befestigen Sie ggf. den Gürtelclip mit den zwei im Lieferumfang enthaltenen Schrauben.

8.4 Befestigen des Handgurtes

Führen Sie die kleine Schlaufe des Handgurtes durch den Durchzug oben an der Gehäuserückseite des Sprechfunkgerätes. Ziehen Sie den gesamten Handgurt durch die kleine Schlaufe, sodass der Handgurt ordnungsgemäß befestigt ist.

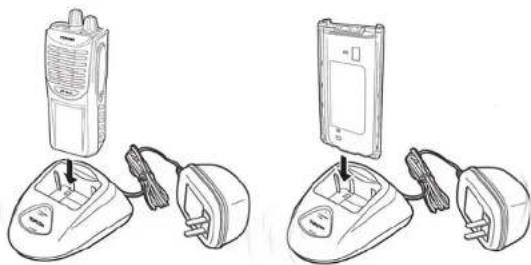

8.5 Aufladen des Akkus

1. Schließen Sie den Stecker den Netzadapters an der Rückseite der Ladestation an.

2. Verbinden Sie dann den Netzadapter mit einer leicht zugänglichen Steckdose.

Die LED an der Vorderseite der Ladestation leuchtet grün auf.

3. Setzen Sie das Sprechfunkgerät (mit eingelegtem Akku) oder den einzelnen Akku in das

Ladegerät. Die LED-Farbe zeigt den Ladestatus des Akkus an:

• Hellgrün: 90 % aufgeladen

• Grün: Vollständig aufgeladen Wenn der Akku vollständig entladen ist, dauert es ca. 4,5 Stunden, bis der Akku wieder 90 % der vollständigen Kapazität erreicht hat. Das Laden der übrigen 10 % dauert ca. eine Stunde. Das vollständige Auflagen (100 %) dauert also 5,5 Stunden. Das Sprechfunkgerät darf während des Aufladens nicht verwendet werden. Schalten Sie das Sprechfunkgerät vor dem Aufladen aus. Schließen Sie die Batterien/Akkus nicht kurz und verbrennen Sie sie nicht. Entfernen Sie den Akku, wenn das Gerät längere Zeit nicht verwendet wird.DEUTSCH

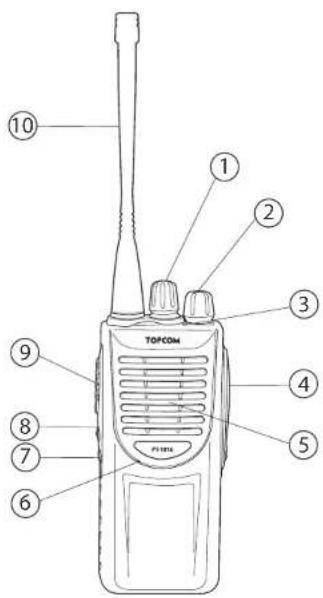

Protalker 1016 9 Das Sprechfunkgerät

1. Kanalwahlschalter (16 Positionen)

2. Ein-/Aus-/Lautstärker-Schalter

– Grün: Empfang – Grünes Blinken: Suchfunktion – Rot: Übertragung – Rotes Blinken: niedriger Akkustatus

4. Anschlüsse für externen Lautsprecher

bzw. externes Mikrofon

7. Funktionstaste 2 : Überwachungstaste

8. Funktionstaste 1 : Suchtaste

10 Verwenden des Sprechfunkgerätes

10.1 Ein- und Ausschalten des Sprechfunkgerätes

– Drehen Sie den „Ein-/Aus-/Lautstärke-Schalter“ im Uhrzeigersinn. Sie erkennen durch ein hörbares Klickgeräusch, dass das Sprechfunkgerät eingeschaltet ist. – Stellen Sie die Lautstärke mithilfe des Schalters ein. – Drehen Sie den „Ein-/Aus-/Lautstärke-Schalter“ vollständig gegen den Uhrzeigersinn. Sie erkennen durch ein hörbares Klickgeräusch, dass das Sprechfunkgerät ausgeschaltet ist.

10.2 Wählen des Kanals

Der PT-1016 verfügt über 16 vorprogrammierte Kanäle. Wir empfehlen die Verwendung der ersten acht Kanäle (1 – 8), da diese die Kombination von Funkfrequenz mit DCS-Subkanalcode darstellen. Auf diese Art und Weise entstehen weniger Interferenzen mit anderen Benutzern von 446-MHz-Sprechfunkgeräten. Die zweite Auswahl an acht Kanälen (9 – 16) bietet acht verschiedene Funkfrequenzen, mit denen Sie Benutzer von 446-MHz-Sprechfunkgeräten ohne DCS-Subkanalcode sprechen bzw. hören können. – Drehen Sie den „Kanalwahlschalter“, um den gewünschten Kanal auszuwählen.

10.3 Senden eines Signals

Halten Sie die „PTT-Taste“ gedrückt, und sprechen Sie in das Mikrofon. Der ideale Abstand zwischen Mikrofon des Sprechfunkgerätes und Mund beträgt 5 bis 10 cm. Die „Status-LED" wechselt während der Übertragung zu Rot.

10.4 Empfangen von Signalen

Wenn der PT-1016 EINGESCHALTET ist, befindet sich das Gerät stets im Empfangsmodus auf dem ausgewählten Kanal. Während des Signalempfangs kann die Lautstärke stets mit dem Schalter eingestellt werden. Die „Status-LED“ wechselt beim Empfang eines Signals zu Grün.

10.5 Überwachungsfunktion

Durch Drücken auf die „Überwachungstaste“ können auch schwache Signale gehört werden. Wenn einer der ersten acht Kanäle (1 – 8) für das Sprechfunkgerät ausgewählt wurde, können Sie auch Benutzer in der Nähe hören, die die gleiche Funkfrequenz und dabei einen anderen Subkanal verwenden. Drücken Sie hierzu die „Überwachungstaste“ .

Durch Drücken auf die „Suchtaste“ beginnt das Sprechfunkgerät mit der Suche nach Signalen auf den ersten acht Kanälen (1 – 8). Auf diese Art und Weise sucht das Sprechfunkgerät nach Signalen von anderen Benutzern eines PT-1016 oder nach Benutzern, die die gleiche Funkfrequenz mit dem gleichen DCS-Subkanal verwenden. ( Anhang A) Die „Status-LED“ blinkt während des Suchvorgangs grün. Beim Empfang eines Signals können Sie dieses durch Drücken auf die „PPT-Taste“ beantworten. Der Suchvorgang wird nach vier Sekunden automatisch fortgesetzt. – Drücken Sie erneut auf die „Suchtaste“ , um den Suchvorgang zu deaktivieren.

Wenn die Status-LED rot blinkt, ist ein Aufladen des Akkus erforderlich.

Die Tabelle in Anhang A bietet eine Übersicht über die vorprogrammierten Kanäle des PT-1016.

Protalker 1016 11 Anschließen eines externen Lautsprechers bzw. Mikrofons Über die Anschlüsse an der Geräteseite kann optional ein Lautsprecher bzw. ein Mikrofon (Schultermikrofon, Ohrhörer, PC-Programmierkabel usw.) angeschlossen werden. Entfernen Sie die Schraube, und nehmen Sie die Abdeckung ab, um auf die Lautsprecher- bzw. Mikrofonanschlüsse zugreifen zu können. Stecken Sie den Lautsprecher- bzw. Mikrofonstecker in die Lautsprecher- bzw. Mikrofonbuchse des PT-1016. 12 Technische Eigenschaften Weitere Informationen zu den technischen Spezifikationen finden Sie in Anhang C. 13 Topcom-Garantie
