KÄYTTÖOHJE Protalker PT 1016 TOPCOM

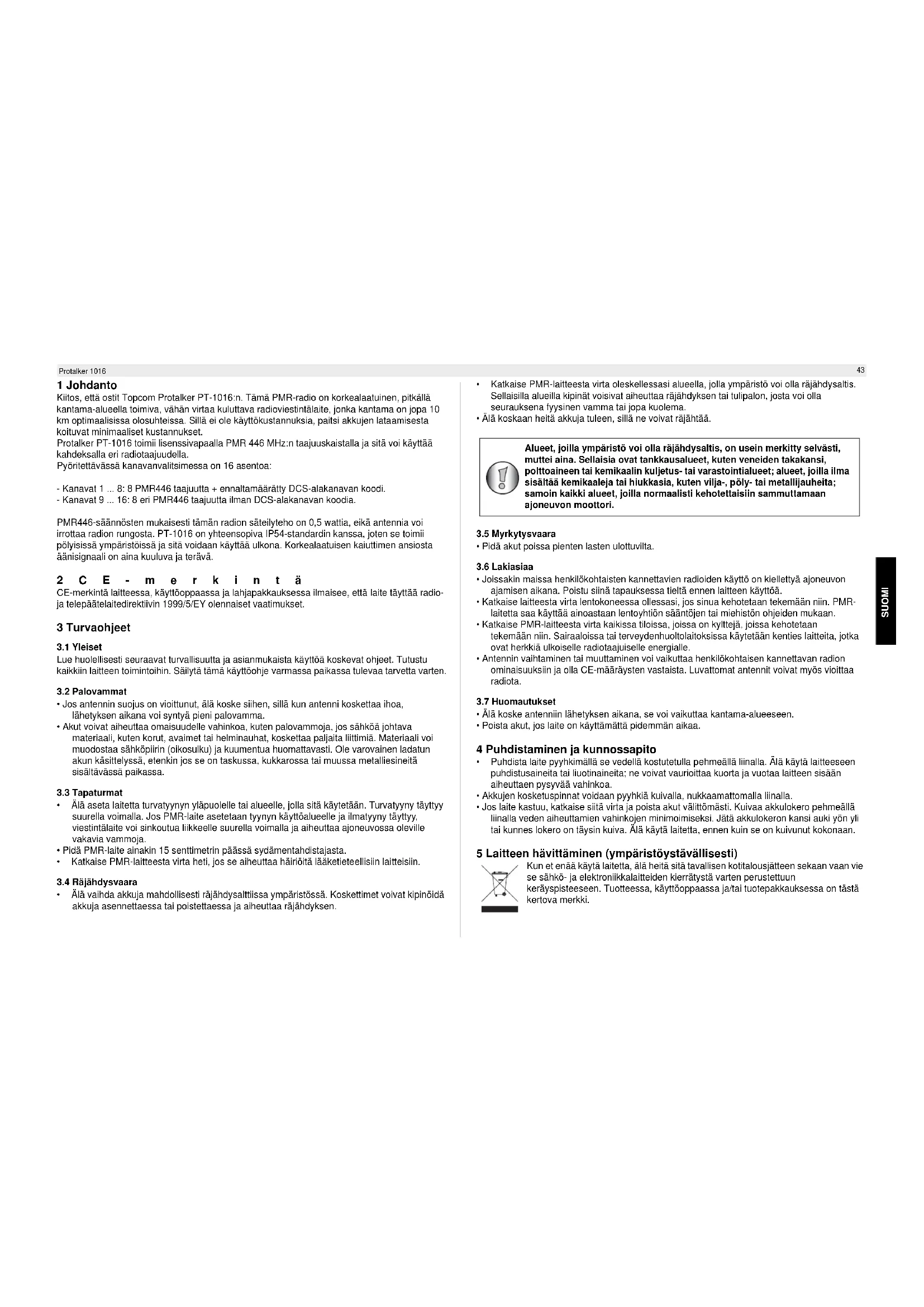

Protalker 1016 1 Johdanto Kiitos, että ostit Topcom Protalker PT-1016:n. Tämä PMR-radio on korkealaatuinen, pitkällä kantama-alueella toimiva, vähän virtaa kuluttava radioviestintälaite, jonka kantama on jopa 10 km optimaalisissa olosuhteissa. Sillä ei ole käyttökustannuksia, paitsi akkujen lataamisesta koituvat minimaaliset kustannukset. Protalker PT-1016 toimii lisenssivapaalla PMR 446 MHz:n taajuuskaistalla ja sitä voi käyttää kahdeksalla eri radiotaajuudella. Pyöritettävässä kanavanvalitsimessa on 16 asentoa: - Kanavat 1 ... 8: 8 PMR446 taajuutta + ennaltamäärätty DCS-alakanavan koodi. - Kanavat 9 ... 16: 8 eri PMR446 taajuutta ilman DCS-alakanavan koodia. PMR446-säännösten mukaisesti tämän radion säteilyteho on 0,5 wattia, eikä antennia voi irrottaa radion rungosta. PT-1016 on yhteensopiva IP54-standardin kanssa, joten se toimii pölyisissä ympäristöissä ja sitä voidaan käyttää ulkona. Korkealaatuisen kaiuttimen ansiosta äänisignaali on aina kuuluva ja terävä. 2CE-merkintä CE-merkintä laitteessa, käyttöoppaassa ja lahjapakkauksessa ilmaisee, että laite täyttää radio- ja telepäätelaitedirektiivin 1999/5/EY olennaiset vaatimukset. 3 Turvaohjeet

Lue huolellisesti seuraavat turvallisuutta ja asianmukaista käyttöä koskevat ohjeet. Tutustu kaikkiin laitteen toimintoihin. Säilytä tämä käyttöohje varmassa paikassa tulevaa tarvetta varten.

• Jos antennin suojus on vioittunut, älä koske siihen, sillä kun antenni koskettaa ihoa, lähetyksen aikana voi syntyä pieni palovamma.

• Akut voivat aiheuttaa omaisuudelle vahinkoa, kuten palovammoja, jos sähköä johtava materiaali, kuten korut, avaimet tai helminauhat, koskettaa paljaita liittimiä. Materiaali voi muodostaa sähköpiirin (oikosulku) ja kuumentua huomattavasti. Ole varovainen ladatun akun käsittelyssä, etenkin jos se on taskussa, kukkarossa tai muussa metalliesineitä sisältävässä paikassa.

• Älä aseta laitetta turvatyynyn yläpuolelle tai alueelle, jolla sitä käytetään. Turvatyyny täyttyy suurella voimalla. Jos PMR-laite asetetaan tyynyn käyttöalueelle ja ilmatyyny täyttyy, viestintälaite voi sinkoutua liikkeelle suurella voimalla ja aiheuttaa ajoneuvossa oleville vakavia vammoja.

• Pidä PMR-laite ainakin 15 senttimetrin päässä sydämentahdistajasta.

• Katkaise PMR-laitteesta virta heti, jos se aiheuttaa häiriöitä lääketieteellisiin laitteisiin.

• Älä vaihda akkuja mahdollisesti räjähdysalttiissa ympäristössä. Koskettimet voivat kipinöidä akkuja asennettaessa tai poistettaessa ja aiheuttaa räjähdyksen.

• Katkaise PMR-laitteesta virta oleskellessasi alueella, jolla ympäristö voi olla räjähdysaltis. Sellaisilla alueilla kipinät voisivat aiheuttaa räjähdyksen tai tulipalon, josta voi olla seurauksena fyysinen vamma tai jopa kuolema.

• Älä koskaan heitä akkuja tuleen, sillä ne voivat räjähtää.

• Pidä akut poissa pienten lasten ulottuvilta.

• Joissakin maissa henkilökohtaisten kannettavien radioiden käyttö on kiellettyä ajoneuvon ajamisen aikana. Poistu siinä tapauksessa tieltä ennen laitteen käyttöä.

• Katkaise laitteesta virta lentokoneessa ollessasi, jos sinua kehotetaan tekemään niin. PMR- laitetta saa käyttää ainoastaan lentoyhtiön sääntöjen tai miehistön ohjeiden mukaan.

• Katkaise PMR-laitteesta virta kaikissa tiloissa, joissa on kylttejä, joissa kehotetaan tekemään niin. Sairaaloissa tai terveydenhuoltolaitoksissa käytetään kenties laitteita, jotka ovat herkkiä ulkoiselle radiotaajuiselle energialle.

• Antennin vaihtaminen tai muuttaminen voi vaikuttaa henkilökohtaisen kannettavan radion ominaisuuksiin ja olla CE-määräysten vastaista. Luvattomat antennit voivat myös vioittaa radiota.

• Älä koske antenniin lähetyksen aikana, se voi vaikuttaa kantama-alueeseen.

• Poista akut, jos laite on käyttämättä pidemmän aikaa. 4 Puhdistaminen ja kunnossapito

• Puhdista laite pyyhkimällä se vedellä kostutetulla pehmeällä liinalla. Älä käytä laitteeseen puhdistusaineita tai liuotinaineita; ne voivat vaurioittaa kuorta ja vuotaa laitteen sisään aiheuttaen pysyvää vahinkoa.

• Akkujen kosketuspinnat voidaan pyyhkiä kuivalla, nukkaamattomalla liinalla.

• Jos laite kastuu, katkaise siitä virta ja poista akut välittömästi. Kuivaa akkulokero pehmeällä liinalla veden aiheuttamien vahinkojen minimoimiseksi. Jätä akkulokeron kansi auki yön yli tai kunnes lokero on täysin kuiva. Älä käytä laitetta, ennen kuin se on kuivunut kokonaan. 5 Laitteen hävittäminen (ympäristöystävällisesti) Kun et enää käytä laitetta, älä heitä sitä tavallisen kotitalousjätteen sekaan vaan vie se sähkö- ja elektroniikkalaitteiden kierrätystä varten perustettuun keräyspisteeseen. Tuotteessa, käyttöoppaassa ja/tai tuotepakkauksessa on tästä kertova merkki. Alueet, joilla ympäristö voi olla räjähdysaltis, on usein merkitty selvästi, muttei aina. Sellaisia ovat tankkausalueet, kuten veneiden takakansi, polttoaineen tai kemikaalin kuljetus- tai varastointialueet; alueet, joilla ilma sisältää kemikaaleja tai hiukkasia, kuten vilja-, pöly- tai metallijauheita; samoin kaikki alueet, joilla normaalisti kehotettaisiin sammuttamaan ajoneuvon moottori.44 Protalker 1016 Jos viet laitteen kierrätyspisteeseen, joitakin sen osia voidaan käyttää uudelleen. Käyttämällä uudelleen tuotteen joitakin osia tai raaka-aineita teet arvokasta ympäristötyötä. Ota yhteyttä paikallisiin viranomaisiin, jos tarvitset lisätietoja alueellasi sijaitsevista keräyspisteistä. 6 PMR 446 MHz:n radion käyttäminen Jotta PMR-laitteilla voi viestiä, niiden kaikkien tulee olla asetettuina samalle kanavalle + niillä tulee olla sama alakanavan koodi ja niiden tulee olla vastaanottoalueen sisäpuolella (enintään 10 km ihanteellisissa olosuhteissa). Koska PT-1016 toimii lisenssittömällä 446 MHz:n taajuudella, kaikki muut lisenssittömät 446 MHz:n PMR-radiot toimivat samoilla radiotaajuuksilla. Siksi yksityisyyttä ei voida taata. Kuka tahansa, jonka PMR-laite on viritetty samalle radiotaajuudelle kuin omasi, voi kuulla keskustelun. Jos haluat kommunikoida (lähettää puhesignaalin), sinun on painettava PTT-näppäintä. Kun olet painanut tätä näppäintä, laite siirtyy lähetystilaan ja voit puhua mikrofoniin. Kaikki kantama-alueen sisällä olevat PMR-laitteet, jotka ovat samalla kanavalla ja valmiustilassa (ei lähettämässä) kuulevat viestisi. Sinun täytyy odottaa, kunnes toinen osapuoli lopettaa lähettämisen, ennenkuin voit vastata viestiin. Voit vastata painamalla PTT-näppäintä ja puhumalla mikrofoniin. 7 Pakkaukseen sisältyvät

• 1 x käyttöohje 8 Käytön aloittaminen

8.1 Akun asentaminen

Aseta akku PMR-laitteen rungon takaosan suuntaisesti. Paina akkua ja PMR-laitetta tiukasti toisiaan vasten kunnes vapautussalpa lukitsee akun.

8.2 Akun irrottaminen

Nosta PMR-laitteen turvasalpa. Paina sitten vapautussalpaa turvasalvan alla. Samalla kun painat vapautussalpaa, vedä akku ulos PMR- laitteesta.

8.3 Vyökiinnikkeen asentaminen

Jos tarpeen, asenna vyökiinnike käyttämällä kahta mukana toimitettua ruuvia. Jos 2 tai useampi käyttäjä painaa PTT-näppäintä samanaikaisesti, vastaanottaja saa vain voimakkaimman signaalin ja muut signaalit vaimennetaan. Siksi signaali tulee lähettää (painamalla PTT-näppäintä) vain silloin, kun kanava on vapaa. Radioaaltojen kantamaan vaikuttavat voimakkaasti erilaiset esteet kuten rakennukset, betoniset/metalliset rakenteet, pinnanmuotojen epätasaisuus, metsä, kasvillisuus, ... Tämä tarkoittaa sitä, että kantama kahden tai useamman PMR-laitteen välillä voi ääriolosuhteissa olla vain muutamia kymmeniä metrejä. Huomaat pian, että PMR-laite toimii parhaiten silloin, kun käyttäjien välillä on mahdollisimman vähän esteitä.SUOMI

8.4 Rannekkeen asentaminen

Liu'uta rannekkeen pieni silmukka PMR-laitteen yläosassa olevasta reiästä. Vedä koko ranneke pienen silmukan läpi kiinnittääksesi rannekkeen paikoilleen.

1. Yhdistä muuntimen liitin pöytälaturin takaosaan.

2. Kiinnitä muunnin läheiseen pistorasiaan.

Pöytälaturin etupaneelissa oleva merkkivalo muuttuu vihreäksi.

3. Aseta PMR-laite (johon akku on asennettu) tai erillinen akku laturiin.

Merkkivalo ilmaisee akun lataustilan:

• Vaaleanvihreä: 90 % täynnä

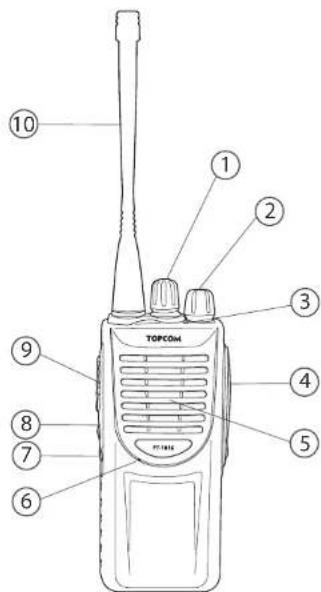

• Vihreä: Täyteen ladattu Kun akku on täysin tyhjä, sen lataaminen 90 %:sti täyteen kestää noin 4,5 tuntia. Jäljelle jäävän 10 %:n lataaminen kestää noin tunnin. Toisin sanoen kokonaan tyhjentyneen akun lataaminen 100 %:sti täyteen kestää noin 5,5 tuntia. 9 PMR-radio

1. Kanavanvalitsin (16 asentoa)

2. Päällä/pois/äänenvoimakkuus-näppäin

– Vihreä: Vastaanottaa – Vihreä vilkkuva: Hakee – Punainen: Lähettää – Punainen vilkkuva: Akku vähissä

4. Ulkoinen kaiutin/mikrofonin liittimet

7. Toimintonäppäin #2: Seurantanäppäin

8. Toimintonäppäin #1: Hakunäppäin

Älä käytä PMR-laitetta, kun lataat akkua. Sammuta PMR-laitteesta virta, kun se latautuu. Älä aiheuta oikosulkua tai heitä akkuja tuleen. Irrota akut, jos laite on käyttämättä pidemmän aikaa.

Protalker 1016 10 PMR-radion käyttäminen

10.1 PMR-radion laittaminen päälle/pois päältä

– Käännä päällä/pois/äänenvoimakkuus-näppäintä myötäpäivään. Napsahdus osoittaa, että PMR-radio on päällä. – Säädä äänenvoimakkuutta kääntämällä näppäintä. – Käännä päällä/pois/äänenvoimakkuus-näppäin loppuun saakka vastapäivään. Napsahdus osoittaa, että PMR-radio on pois päältä.

10.2 Kanavan valitseminen

PT-1016-laitteeseen on esiohjelmoitu 16 kanavaa. On suositeltavaa käyttää kahdeksaa ensimmäistä kanavaa (1 ... 8), koska näissä yhdistyvät radiotaajuus ja DCS-alakanavan koodi. Näin muista PMR 446 MHz:n käyttäjistä on vähemmän häiriötä kanavallasi. Viimeiset kahdeksan kanavaa (9 ... 16) ovat kahdeksan eri radiotaajuutta ja niiden avulla voit puhua sellaisten käyttäjien kanssa, tai kuunnella heitä, jotka käyttävät PMR 446 MHz-radioita, jotka eivät käytä alakanavan koodeja. – Kierrä kanavanvalitsinta valitaksesi halutun kanavan.

10.3 Signaalin lähettäminen

Paina PTT-näppäintä ja puhu mikrofoniin. Ihanteellinen etäisyys PMR-radion mikrofoniin puhuttaessa on 5 - 10 cm mikrofonista. Tilan merkkivalo muuttuu punaiseksi lähetettäessä.

10.4 Signaalin vastaanottaminen

Kun PT-1016 on päällä, se on aina vastaanottotilassa valitulla kanavalla. Kun vastaanotat signaalia, voit aina säätää äänenvoimakkuutta pyörittämällä näppäintä . Tilan merkkivalo muuttuu vihreäksi, kun vastaanotat signaalia.

10.5 Seurantatoiminto

Kun painat seurantanäppäintä, pystyt kuulemaan heikompia signaaleja. Kun PMR-radio on asetettu yhdelle kahdeksasta ensimmäisestä kanavasta (1 ... 8), voit kuulla lähellä olevia, samaa radiotaajuutta mutta eri alakanavaa käyttäviä käyttäjiä painamalla seurantanäppäintä .

Kun painat hakunäppäintä , PMR-radio hakee signaaleja kahdeksalla ensimmäisellä kanavalla (1 ... 8). Näin PMR-radio hakee signaaleja muilta PT-1016-käyttäjiltä tai käyttäjiltä, jotka ovat samalla radiotaajuudella ja samalla DCS-alakanavalla. ( Liite A) Tilan merkkivalo vilkkuu vihreänä haun aikana. Kun signaali vastaanotetaan, voit vastata painamalla PPT-näppäintä. Haku käynnistyy automaattisesti uudelleen neljän sekunnin kuluessa. – Paina hakunäppäintä uudelleen keskeyttääksesi haun. 11 Ulkoinen kaiutin/mikrofonin liittimet Voit yhdistää laitteeseen valinnaisen kaiuttimen/mikrofonin (hartiamikrofonin, korvakuulokkeen, PC-ohjelmointikaapelin, ...) sivupaneelin kytkentöjen avulla. Irrota ruuvi ja poista suojus, jotta pääset kaiuttimen/ mikrofonin liitäntään. Sovita kaiuttimen/mikrofonin pistoke kaiuttimen/mikrofonin liitäntään PT-1016-laitteessa. Kun tilan merkkivalo vilkkuu punaisena, akku täytyy ladata.

Taulukosta Liitteessä A näet, kuinka PT-1016 -kanavat on esiohjelmoitu.

Jos et käytä ulkoista kaiutinta/mikrofonia, aseta suojus paikoilleen ja ruuvaa ruuvi kiinni. PT-1016-laite ei ole täysin vedenpitävä silloin, kun käytössä on ulkoinen kaiutin/mikrofoni.SUOMI

Protalker 1016 12 Tekniset tiedot Tekniset tiedot, katso Liite C. 13 Topcom-takuu

Topcom-laitteilla on 24 kuukauden takuu Takuuaika alkaa uuden laitteen ostopäivästä. Takuu ei kata tavallisia paristoja eikä ladattavia akkuja. Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintahäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä. Takuu myönnetään alkuperäistä kuittia tai sen jäljennöstä vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

Viallinen laite on palautettava Topcomin palvelukeskukseen ostokuitin ja täytetyn huoltokortin kera. Jos laitteeseen tulee vika takuuaikana, Topcom tai sen virallisesti nimeämä palvelukeskus korjaa materiaali- tai valmistusvirheistä johtuvat viat maksutta, korjaamalla tai vaihtamalla vialliset laitteet tai viallisen laitteen osat. Jos laite vaihdetaan, väri ja malli voivat olla erilaiset kuin alun perin ostetussa laitteessa. Alkuperäinen ostopäivä ratkaisee takuun alkamisajan. Takuuaika ei pitene, jos Topcom tai nimetty palvelukeskus vaihtaa tai korjaa laitteen.

13.3 Tilanteet, joissa takuuta ei ole
