MANUALE UTENTE Protalker PT 1016 TOPCOM

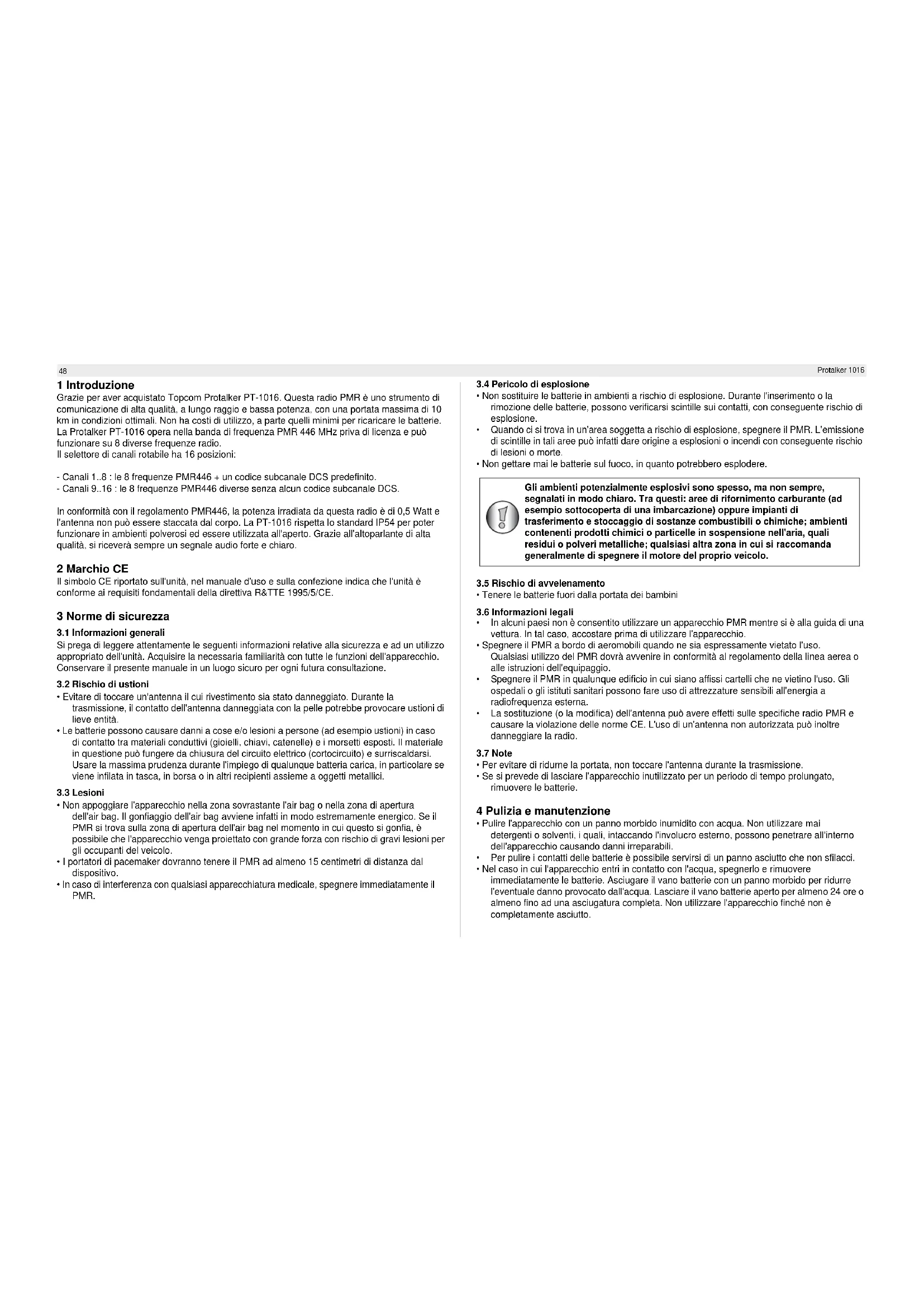

Grazie per aver acquistato Topcom Protalker PT-1016. Questa radio PMR è uno strumento di comunicazione di alta qualità, a lungo raggio e bassa potenza, con una portata massima di 10 km in condizioni ottimali. Non ha costi di utilizzo, a parte quelli minimi per ricaricare le batterie. La Protalker PT-1016 opera nella banda di frequenza PMR 446 MHz priva di licenza e può funzionare su 8 diverse frequenze radio. Il selettore di canali rotabile ha 16 posizioni:

• Canali 1..8 : le 8 frequenze PMR446 + un codice subcanale DCS predefinito.
• Canali 9..16 : le 8 frequenze PMR446 diverse senza alcun codice subcanale DCS.

In conformità con il regolamento PMR446, la potenza irradiata da questa radio è di 0,5 Watt e l'antenna non può essere staccata dal corpo. La PT-1016 rispetta lo standard IP54 per poter funzionare in ambienti polverosi ed essere utilizzata all'aperto. Grazie all'altoparlante di alta qualità, si riceverà sempre un segnale audio forte e chiaro.

2 Marchio CE

Il simbolo CE riportato sull'unità, nel manuale d'uso e sulla confezione indica che l'unità è conforme ai requisiti fondamentali della direttiva R&TTE 1995/5/CE.

3 Norme di sicurezza

3.1 Informazioni generali

Si prega di leggere attentamente le seguenti informazioni relative alla sicurezza e ad un utilizzo appropriato dell'unità. Acquisire la necessaria familiarità con tutte le funzioni dell'apparecchio. Conservare il presente manuale in un luogo sicuro per ogni futura consultazione.

3.2 Rischio di ustioni

• Evitare di toccare un'antenna il cui rivestimento sia stato danneggiato. Durante la trasmissione, il contatto dell'antenna danneggiata con la pelle potrebbe provocare ustioni di lieve entità.
• Le batterie possono causare danni a cose e/o lesioni a persone (ad esempio ustioni) in caso di contatto tra materiali conduttivi (gioielli, chiavi, catenelle) e i morsetti esposti. Il materiale in questione può fungere da chiusura del circuito elettrico (cortocircuito) e surriscaldarsi. Usare la massima prudenza durante l'impiego di qualunque batteria carica, in particolare se viene infilata in tasca, in borsa o in altri recipienti assieme a oggetti metallici.

3.3 Lesioni

• Non appoggiare l'apparecchio nella zona sovrastante l'air bag o nella zona di apertura dell'air bag. Il gonfiaggio dell'air bag avviene infatti in modo estremamente energico. Se il PMR si trova sulla zona di apertura dell'air bag nel momento in cui questo si gonfia, è possibile che l'apparecchio venga proiettato con grande forza con rischio di gravi lesioni per gli occupanti del veicolo.
• I portatori di pacemaker dovranno tenere il PMR ad almeno 15 centimetri di distanza dal dispositivo.
• In caso di interferenza con qualsiasi apparecchiatura medicale, spegnere immediatamente il PMR.

3.4 Pericolo di esplosione

• Non sostituire le batterie in ambienti a rischio di esplosione. Durante l'inserimento o la rimozione delle batterie, possono verificarsi scintille sui contatti, con conseguente rischio di esplosione.
• Quando ci si trova in un'area soggetta a rischio di esplosione, spegnere il PMR. L'emissione di scintille in tali aree può infatti dare origine a esplosioni o incendi con conseguente rischio di lesioni o morte.
• Non gettare mai le batterie sul fuoco, in quanto potrebbero esplodere.

Gli ambienti potenzialmente esplosivi sono spesso, ma non sempre, segnalati in modo chiaro. Tra questi: aree di rifornimento carburante (ad esempio sottocoperta di una imbarcazione) oppure impianti di trasferimento e stoccaggio di sostanze combustibili o chimiche; ambienti contenenti prodotti chimici o particelle in sospensione nell'aria, quali residui o polveri metalliche; qualsiasi altra zona in cui si raccomanda generalmente di spegnere il motore del proprio veicolo.

3.5 Rischio di avvelenamento

- Tenere le batterie fuori dalla portata dei bambini

3.6 Informazioni legali

• In alcuni paesi non è consentito utilizzare un apparecchio PMR mentre si è alla guida di una vettura. In tal caso, accostare prima di utilizzare l'apparecchio.
• Spegnere il PMR a bordo di aeromobili quando ne sia espressamente vietato l'uso. Qualsiasi utilizzo del PMR dovrà avvenire in conformità al regolamento della linea aerea o alle istruzioni dell'equipaggio.
• Spegnere il PMR in qualunque edificio in cui siano affissi cartelli che ne vietino l'uso. Gli ospedali o gli istituti sanitari possono fare uso di attrezzature sensibili all'energia a radiofrequenza esterna.
• La sostituzione (o la modifica) dell'antenna può avere effetti sulle specifiche radio PMR e causare la violazione delle norme CE. L'uso di un'antenna non autorizzata può inoltre danneggiare la radio.

3.7 Note

• Per evitare di ridurne la portata, non toccare l'antenna durante la trasmissione.
• Se si prevede di lasciare l'apparecchio inutilizzato per un periodo di tempo prolungato, rimuovere le batterie.

4 Pulizia e manutenzione

• Pulire l'apparecchio con un panno morbido inumidito con acqua. Non utilizzare mai detergenti o solventi, i quali, intaccando l'involucro esterno, possono penetrare all'interno dell'apparecchio causando danni irreparabili.
• Per pulire i contatti delle batterie è possibile servirsi di un panno asciutto che non sfilacci.
• Nel caso in cui l'apparecchio entri in contatto con l'acqua, spegnerlo e rimuovere immediatamente le batterie. Asciugare il vano batterie con un panno morbido per ridurre l'eventuale danno provocato dall'acqua. Lasciare il vano batterie aperto per almeno 24 ore o almeno fino ad una asciugatura completa. Non utilizzare l'apparecchio finché non è completamente asciutto.

Protalker 1016

49

5 Smaltimento dell'apparecchio (ambiente)

Alla conclusione del suo ciclo di vita, il prodotto non deve essere gettato nel contenitore dei rifiuti domestici, ma deve essere depositato presso un apposito punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Questa raccomandazione è riportata sul manuale d'uso e/o sulla confezione; è indicata, inoltre, dal simbolo riportato sul prodotto.

Alcuni materiali del prodotto possono essere riutilizzati se consegnati presso un centro di riciclaggio. Riciclando alcune parti o materie prime dei prodotti usati si offre un importante contributo alla protezione dell'ambiente. Per maggiori informazioni sui punti di raccolta più vicini, contattare le autorità locali.

6 Utilizzo di una radio PMR 446 Mhz

Per comunicare tra loro, più strumenti PMR devono essere tutti impostati sullo stesso codice canale + sub-canale e trovarsi entro il raggio di ricezione (fino a max. 10 km in condizioni ideali). Dato che la PT-1016 opera su frequenze 446 MHz prive di licenza, tutte le altre radio PMR 446 MHz prive di licenza opereranno sulle stesse frequenze radio. La privacy, pertanto, non può essere garantita. Una conversazione può essere ascoltata da chiunque possieda un PMR sintonizzato sulla stessa frequenza.

Per comunicare (trasmettere un segnale vocale) è necessario premere il tasto PTT. Una volta premuto il tasto, l'apparecchio entra in modalità di trasmissione ed è possibile parlare nel microfono. Tutti gli altri apparecchi PMR che si trovano nel raggio di portata, sullo stesso canale e in modalità di stand-by (non in trasmissione) riceveranno il messaggio. È necessario attendere che l'altra parte smetta di trasmettere prima di poter rispondere al messaggio. Per rispondere, premere il tasto PTT e parlare nel microfono.

Se 2 o più utenti premono il tasto PTT contemporaneamente, il ricevitore riceverà unicamente il segnale più forte, mentre l'altro o gli altri segnali verranno soppressi. Si consiglia pertanto di trasmettere un segnale (premendo il tasto PTT) solo quando il canale è libero.

La portata delle onde radio è fortemente influenzata da ostacoli quali edifici, strutture in calcestruzzo/metallo, irregolarità del paesaggio, terreni boscosi, piante... Ciò Implica che in casi estremi la portata tra due o più PMR potrebbe essere limitata a un massimo di poche decine di metri. Presto vi renderete conto che il PMR funziona meglio quando tra gli utenti sono presenti alcuni ostacoli.

7 Contenuto della confezione

• 1 x Protalker PT-1016
- 1 x clip da cintura
• 1 x caricabatterie da tavolo
• 1 x adattatore di alimentazione
- 1 x batterie Li-ion
• 1 x guida per l'utente

8 Prima d'iniziare

8.1 Installazione del gruppo batterie

Allineare il gruppo batterie con il retro del PMR. Premere con decisione il gruppo batterie contro il PMR finché la chiusura a scatto non blocca la batteria.

8.2 Rimozione del gruppo batterie

Sollevare il blocco di sicurezza del PMR. Premere quindi la chiusura a scatto sotto il blocco di sicurezza.

Mentre si tiene premuta la chiusura a scatto, estrarre il gruppo batterie dal PMR.

8.3 Installazione della clip da cintura

Se necessario, attaccare la clip da cintura usando le due viti in dotazione.

8.4 Installazione della fascia per la mano

Far passare l'anellino della fascia per la mano attraverso l'occhiello nella parte superiore PMR.

Far passare la fascia per la mano nell'anellino per fissarla.

8.5 Ricarica della batteria

1. Collegare lo spinotto di alimentazione dell'adattatore al retro del caricabatterie da tavolo.

2. Collegare l'adattatore di alimentazione a una presa di corrente facilmente accessibile.

→Il LED sulla parte anteriore del caricabatterie diventerà verde.

1. Mettere nel caricatore il PMR (con la batteria installata) o soltanto la batteria.

Il colore del LED indicherà il livello di carica della batteria:

• Rosso: In carica
  • Verde chiaro: 90% carica
  • Verde: Completamente carica

Se la batteria è completamente scarica ci vorranno circa 4,5 ore perché si carichi al 90% della sua capacità. Ci vorrà circa un'ora per il restante 10%.

Perciò, per ricaricare del 100% una batteria completamente scarica ci vorranno circa 5,5 ore.

Non usare il PMR mentre si sta ricaricando la batteria. Spegnere il PMR durante la ricarica.

Non cortocircuitare né smaltire le batterie bruciandole. Rimuovere le batterie se si prevede di non utilizzare il dispositivo per un periodo di tempo prolungato.

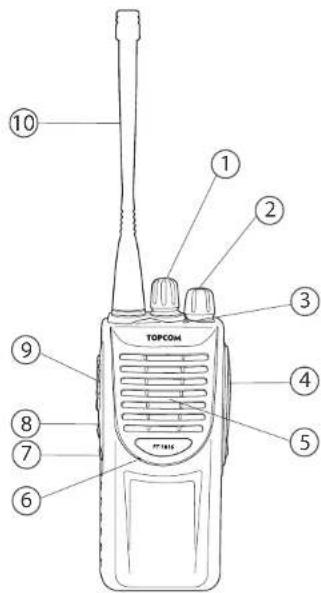

9 La radio PMR

1. Selettore di canali (16 posizioni)
2. Manopola on-off/volume

3. LED di stato

4. Verde: In ricezione

5. Verde lampeggiante: In scansione
6. Rosso: In trasmissione

7. Rosso lampeggiante: Batteria quasi scarica

8. Connettori altoparlante/microfono esterni.

9. Altoparlante
10. Microfono
11. Tasto n.2: Tasto monitoraggio
12. Tasto n.1: Tasto scansione
13. Pulsante PTT
14. Antenna fissa

TOPCOM ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

Quando il LED di stato è rosso lampeggiante, bisogna ricaricare la batteria.

Protalker 1016

10 Utilizzo della radio PMR

10.1 Accensione/spegnimento della radio PMR

• Ruotare la "Manopola on-off/volume" in senso orario. Un clic segnalerà l'accensione della radio PMR.
• Regolazione del livello del volume girando la manopola
• Ruotare la "Manopola on-off/volume" in senso antiorario. Un clic segnalerà lo spegnimento della radio PMR.

10.2 Selezione del canale

La PT-1016 è preprogrammata con 16 canali. Si raccomanda di utilizzare i primi otto canali (1..8), dato che si tratta di una combinazione tra una frequenza radio e un codice subcanale DCS. In questo modo, ci saranno meno interferenze di altri utilizzatori di PMR 446MHz sul vostro canale. Gli ultimi otto canali (9..16) sono le otto diverse frequenze radio e consentiranno di parlare/ascoltare utenti che stanno utilizzando radio PMR 446 MHz che non usano codici subcanale.

- Ruotare il "Selettore di canali" per scegliere il canale desiderato.

La tabella nell'Allegato A mostra come vengono preprogrammati i canali della PT-1016.

10.3 Trasmissione di un segnale

Premere il "pulsante PTT" e parlare verso il microfono. La distanza ideale tra il microfono della radio PMR e la bocca è tra i 5 e i 10 cm.

Il "LED di stato" diventerà rosso durante la trasmissione.

10.4 Ricezione di un segnale

Quando la PT-1016 è ACCESA è sempre in modalità ricezione sul canale selezionato. Durante la ricezione di un segnale è sempre possibile regolare il volume ruotando la manopola. ②

Il "LED di stato" diventerà verde durante la ricezione di un segnale.

10.5 Funzione monitoraggio

Premendo il "Tasto monitoraggio" ③ sarà possibile sentire segnali più deboli. Quando la radio PMR è impostata su uno dei primi otto canali (1..8), sarà possibile sentire utenti vicini che stanno operando sulla stessa frequenza radio ma su un subcanale differente premendo il "Tasto monitoraggio" ⑦

10.6 Scansione

Premendo il "Tasto scansione" (à radio PMR cercherà segnali sui primi otto canali (1..8). In questo modo, la radio PMR cercherà segnali provenienti da altri utilizzatori di PT-1016 o da utenti che operano sulla stessa frequenza radio con lo stesso subcanale DCS. (Allegato A) Il "LED di stato" sarà verde lampeggiante durante la scansione. Quando si riceve un segnale, è possibile rispondere premendo semplicemente il "Tasto PTT". La scansione riprenderà automaticamente dopo 4 secondi.

- Premere nuovamente il "Tasto scansione" per interrompere la scansione.

51

11 Collegamento altoparlante/microfono esterni

È possibile collegare un altoparlante/microfono opzionale (microfono da spalla, auricolare interno, cavo di programmazione PC...) tramite i connettori del pannello laterale.

Rimuovere la vite e togliere il coperchio per accedere ai jack di altoparlante/microfono.

Se non si stanno usando un altoparlante/microfono esterno, posizionare il coperchio e rimettere la vite.

Inserire la spina dell'altoparlante/microfono nei jack dell'altoparlante/microfono della PT-1016.

La PT-1016 non è del tutto resistente all'acqua quando si utilizzano un altoparlante/microfono esterni.

Il diagramma nell'Allegato B mostra come è collegato l'altoparlante/microfono.

12 Specifiche tecniche

Per le specifiche tecniche, far riferimento all'Allegato C.

13 Garanzia Topcom

13.1 Periodo di garanzia

Le unità Topcom sono coperte da una garanzia di 24 mesi. Il periodo di garanzia decorre dal giorno d'acquisto della nuova unità. Non esiste alcuna garanzia su batterie standard o ricaricabili. Le parti soggette a usura o i difetti che causano effetti trascurabili sul funzionamento o sul valore dell'apparecchio non sono coperti da garanzia.

La garanzia potrà ritenersi valida solo dietro presentazione della ricevuta originale di acquisto o di una copia di essa, a condizione che vi siano indicati la data di acquisto e il tipo di unità.

13.2 Utilizzo della garanzia

Un apparecchio difettoso dovrà essere restituito a un centro di assistenza autorizzato insieme a un valido documento di acquisto e alla scheda di assistenza debitamente compilata.

Durante il periodo di validità della garanzia, Topcom o un centro di assistenza ufficiale autorizzato provvederà alla riparazione gratuita di ogni difetto imputabile ai materiali o a errori di produzione, riparando o sostituendo le unità difettose o i pezzi difettosi delle unità. In caso di sostituzione, il colore e il modello potrebbero differire dall'unità originariamente acquistata.

La data d'acquisto iniziale determina l'inizio del periodo di garanzia. Il periodo di garanzia non sarà esteso se l'unità viene sostituita o riparata da Topcom o dai suoi centri di assistenza autorizzati.

13.3 Decadenza della garanzia

Si intendono esclusi dalla garanzia tutti i danni o i guasti dovuti a una cattiva manutenzione o a un errato utilizzo dell'apparecchio, nonché i danni dovuti all'uso di ricambi o di accessori non originali. La presente garanzia non copre i danni causati da fattori esterni come fulmini, acqua e incendi, né i danni dovuti al trasporto. La garanzia non è applicabile in caso di modifica, eliminazione o illeggibilità del numero di serie delle unità. Qualsiasi rivendicazione in garanzia sarà considerata priva di fondamento in caso di intervento da parte dell'acquirente.
