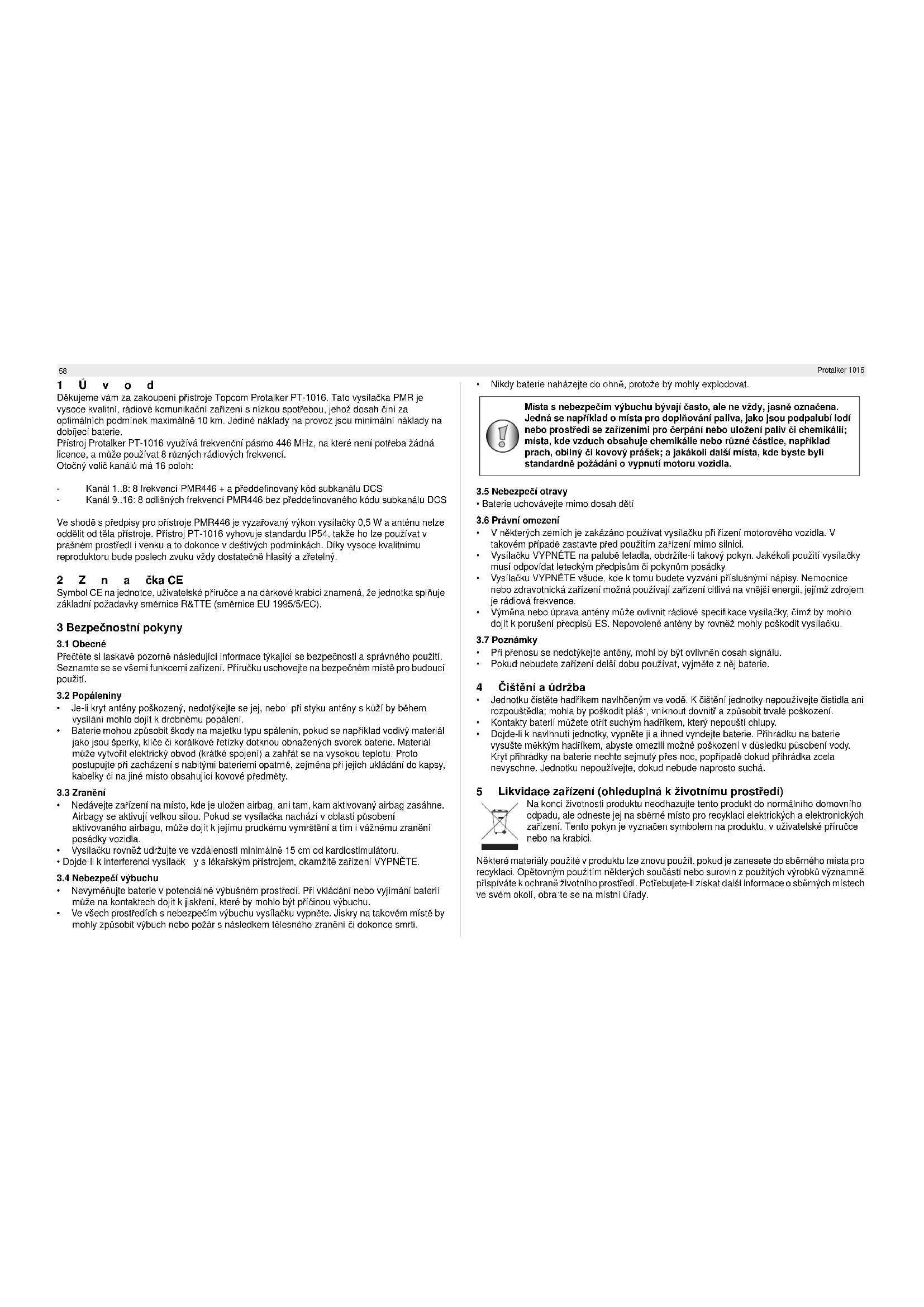

NÁVOD K OBSLUZE Protalker PT 1016 TOPCOM

Děkujeme vám za zakoupení přístroje Topcom Protalker PT-1016. Tato vysílačka PMR je vysoce kvalitní, rádiové komunikační zařízení s nízkou spotřebou, jehož dosah činí za optimálních podmínek maximálně 10 km. Jedíné náklady na provoz jsou minimální náklady na dobíjecí baterie.

Přístroj Protalker PT-1016 využívá frekvenční pásmo 446 MHz, na které není potřeba žádná licence, a může používat 8 různých rádiových frekvencí.

Otočný volič kanálů má 16 poloh:

- Kanál 1..8: 8 frekvencí PMR446 + a předdefinovaný kód subkanálu DCS - Kanál 9..16: 8 odlišných frekvencí PMR446 bez předdefinovaného kódu subkanálu DCS

Ve shodě s předpisy pro přístroje PMR446 je vyzařovaný výkon vysílačky 0,5 W a anténu nelze oddělit od těla přístroje. Přístroj PT-1016 vyhovuje standardu IP54, takže ho lze používat v prašném prostředí i venku a to dokonce v deštivých podmínákách. Díky vysoce kvalitnímu reproduktoru bude poslech zvuku vždy dostatečně hlasitý a zřetelný.

2 Z n a čka CE

Symbol CE na jednotce. uživatelské příručce a na dárkové krabici znamená, že jednotka splňuje základní požadavky směrnice R&TTE (směrnice EU 1995/5/EC).

3 Bezpečnostní pokyny

3.1 Obecné

Přečtěte si laskavě pozorně následujici informace týkajici se bezpečnosti a správného použití. Seznamte se se všemi funkcemi zařízení. Přiručku uschovejte na bezpečném místě pro budoucí použití.

3.2 Popáleniny

• Je-li kryt antény poškozený, nedotýkejte se jej, nebo' pri styku antény s kůží by během vysilání mohlo dojít k drobnému popálení.
• Baterie mohou způsobit škody na majetku typu spálenin, pokud se například vodivý materiál jako jsou šperky, klíže či korálkové řetizky dotknou obnažených svorek baterie. Materiál může vytvořit elektrický obvod (krátké spojení) a zahrát se na vysokou teplotu. Proto postupujte při zacházení s nabitými bateriemi opatrně, zejména při jejich ukládání do kapsy, kabelky či na jiné místo obsahující kovové předměty.

3.3 Zranění

- Nedávejte zařízení na místo, kde je uložen airbag, ani tam, kam aktivovaný airbag zasáhne. Airbagy se aktivuji velkou silou. Pokud se vysilačka nachází v oblasti působení aktivovaného airbagu, může dojit k jejimu prudkému vymrštění a tim i vážněmu zranění posádky vozidla.

- Vysílačku rovněž udržujte ve vzdálenosti minimálně 15 cm od kardiostimulátoru. - Dojde-li k interferenci vysílačk y s lékařským přístrojem, okamžitě zařízení VYPNĚTE.

3.4 Nebezpečí výbuchu

• Nevyměňujte baterie v potenciálně výbušném prostředí. Při vkládání nebo vyjímání baterií může na kontaktech dojít k jiskření, které by mohlo být příčinou výbuchu.
• Ve všech prostředích s nebezpečím výbuchu vysílačku vypněte. Jiskry na takovém místě by mohly způsobit výbuch nebo požár s následkem tělesného zranění či dokonce smrti.

Protalker 1016

- Nikdy baterie naházejte do ohně, protože by mohly explodovat.

Mista s nebezpečím výbuchu byvaji často, ale ne vždy, jasně označena. Jedná se například o místa pro doplňování paliva, jako jsou podpalubí lodi nebo prostředí se zařizeními pro čerpání nebo uložení paliv či chemikálii; místa, kde vzduch obsahuje chemikálie nebo různé částice, například prach, obilný či kovový prášek; a jakákoli další místa, kde byste byli standardně požádání o vypnutí motoru vozidla.

3.5 Nebezpečí otravy

• Baterie uchovávejte mimo dosah dětí

3.6 Právní omezení

• V některých zemích je zakázáno používat vysílačku při řízení motorového vozidla. V takovém případě zastavte před použitím zařízení mimo silnici.
• Vysílačku VYPNĚTE na palubě letadla, obdržíte-li takový pokyn. Jakékoli použití vysílačky musí odpovídat leteckým předpisům či pokynům posádky.
• Vysílačku VYPNĚTE všude, kde k tomu budete vyzvání příslušnými nápisy. Nemocnice nebo zdravotnická zařízení možná používají zařízení citlivá na vnější energii, jejímž zdrojem je rádiová frekvence.
• Výměna nebo úprava antény může ovlivnit rádiové specifikace vysílačky, čímž by mohlo dojít k porušení předpisů ES. Nepovolené antény by rovněž mohly poškodit vysílačku.

3.7 Poznámky

• Pri prěnosu se nedotýkejte antény, mohl by být ovlivněn dosah signálu.
• Pokud nebudete zařízení delší dobu použivat, vyjměte z něj baterie.

4 Čištění a údržba

• Jednotku čistěte hadříkem navlhčeným ve vodě. K čištění jednotky nepoužívejte čistidla ani rozpouštědla: mohla by poškodit pláš, vniknout dovnitř a způsobit trvalé poškození.
• Kontakty baterií můžete otrít suchým hadříkem, který nepouští chlupy.
• Dojde-li k navlhnutí jednotky, vypněte ji a ihned vyndejte baterie. Přihrádku na baterie vysušte měkkým hadříkem, abyste omezili možné poškození v důsledku působení vody. Kryt přihrádky na baterie nechte sejmutý přes noc, popřípadě dokud přihrádka zcela nevyschne. Jednotku nepoužívejte, dokud nebude naprosto suchá.

5 Likvidace zařízení (ohleduplná k životnímu prostředí)

Na konci životnosti produktu neodhazujte tento produkt do normálního domovního odpadu, ale odneste jej na sběrné místo pro recyklaci elektrických a elektronických zařízení. Tento pokyn je vyznačen symbolem na produktu, v uživatelské přiručce nebo na krabici.

Některé materiály použité v produktu lze znovu použit, pokud je zanesete do sběrněho mista pro recyklaci. Opětovným použítím některých součástí nebo surovin z použitých výrobků významně přispíváte k ochraně životního prostředí. Potřebujete-li získat další informace o sběrných místech ve svém okolí, obra te se na místní úřady.

Protalker 1016

6 Použití vysílačky PMR 446 MHz

Aby spolu mohly vysílačky PMR komunikovat, musí být všechny nastaveny na stejný kanál a subkanál a musí se nacházet v dosahu signálu (max. 10 km v ideálních podminkách). Protože přístroj PT-1016 využivá frekvence 446 MHz, na které není potřeba licence, stejné rádlové frekvence používají i všechny ostatní vysílačky PMR 446 MHz. Z tohoto důvodu není zaručeno soukromí. Kdokoliv s vysílačkou naladěnou na vaši rádiovou frekvenci může odposlouchávat váš rozhovor.

Pokud si přejete komunikovat (přenášet hlasový signál), je třeba, abyste stiskli tlačitko PTT. Jakmile stisknete tlačitko, přejde zařízení do přenosového režimu a vy můžete mluvit do mikrofonu. Všechny ostatní vysilačky v dosahu, na stejném kanálu a v pohotovostním režimu (které nevysilaji) uslyši vaši zprávu. Před odpovědi na zprávu musite počkat, až druhá strana ukončí přenos. Chcete-li odpovědět, stiskněte jednoduše tlačitko PTT a začněte mluvit do mikrofonu.

Pokud tlačitko PTT stisknou zároveň dva uživatelé nebo více uživatelů, přijme přijímač pouze nejsilnější signál a ostatní signály budou potlačeny. Proto byste měli prénášet signál (stisknutím tlačitka PTT) pouze tehdy, když je kanál volný.

Dosah rádiových vln je silně ovlivněn překážkami jako jsou budovy, železobetonové stavby, terénní nerovnosti, zalesněná krajina, rostliny a podobně... To znamená, že dosah dvou nebo více PMR vysilaček může být v extrémních případech omezen na maximum pouze několik desítek metrů. Brzy poznáte, že PMR vysilačka funguje nejlépe tam, kde je mezi uživateli minimum překážek.

7 Obsah balení

• 1 x Protalker PT-1016
• 1 x spona pro upevnění k opasku
• 1 x stolní nabíječka
- 1 x adaptér napájení
- 1 x Li-ion baterie
• 1 x uživatelská příručka

8 Z a čínáme

Vyrovnejte bateriový modul se zadní částí těla vysílačky. Stiskněte bateriový modul a vysílačku pevně k sobě, dokud nezacvakne západka baterie.

Zvedněte pojistku na těle vysílačky. Potom stiskněte uvolňovací západku pod pojistkou.

Současně stiskněte uvolňovací západku a vytáhněte bateriový modul z těla vysilačky.

8.3 Instalace spony na opasek

V prípadě potřeby pripevněte sponu na opasek pomoci dvou šroubků, které jsou součásti baleni.

8.4 Instalace reminku na ruku

Protáhněte malou smyčku řeminku na ruku očkem v horní části těla vysílačky.

Protáhněte celý řeminek na ruku malou smyčkou a upevněte řeminek.

8.5 Nabíjení baterie

1. Zapojte napájecí konektor napájecího adaptéru do zadní strany stolní nabíječky.
2. Zapojte napájecí adaptér do snadno přístupné el. zásuvky.
   →Kontrolka na predni straně stolni nabiječky se rozsviti zeleně.
3. Vložte vysílačku (s nainstalovanou baterií) nebo samotnou baterii do nabíječky.

Barva kontrolky označuje stav nabíjení baterie:

• Červená: Nabijeni
  • S v čtle zelená: Nabito na 90 %
  • Zelená: Plně nabitá

Úplně vybitá baterie se nabije na 90 % kapacity přibližně za 4,5 hodiny. Zbývajicích 10 % kapacity se nabiji přibližně jednu hodinu.

Takže nabití úplně vybité baterie na 100 % kapacity trvá přibližně 5,5 hodiny.

Protalker 1016

Během nabíjení baterie vysilačku nepoužívejte. Během nabíjení vysilačku vypněte.

Baterie nezkratujte ani je nelikvidujte vhazováním do ohně. Pokud nebudete prístroj delší dobu používat, baterie vyndejte.

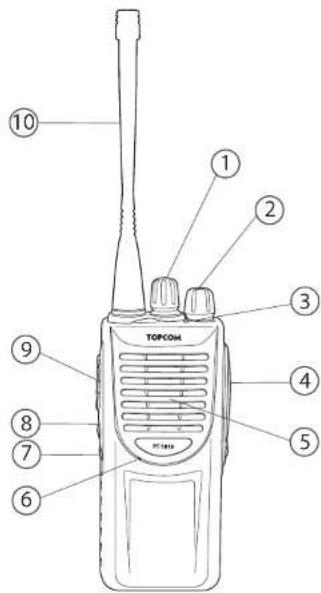

9 Vysílačka PMR

1. Volič kanálů (16 poloh)
2. Vypínač/Ovladač hlasitosti

3. Stavová kontrolka

4. Zelená: Příjem
   – Bliká zeleně: Vyhledávání

5. Červená: Vysílání
   – Bliká červeně: Vybitá baterie

6. Konektory pro externí reproduktor/mikrofon

7. Reproduktor
8. Mikrofon
9. Funkční tlačitko č. 2: Monitorování
10. Funkční tlačitko č. 1: Vyhledávání
11. Tlačitko PTT
12. Pevná anténa

TOPCOM ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

Protalker 1016

Když stavová kontrolka bliká červeně, je třeba dobít baterii.

10 Použití vysílačky PMR

10.1 Zapnutí a vypnutí vysilačky

• Otočte Vypínač/Ovladač hlasitosti ② ve směru chodu hodinových ručiček. Zapnuti vysilačky je signalizováno cvaknutím.
• Otáčením ovladače upravte úroveň hlasitosti.
• Otočte Vypinač/Ovladač hlasitosti ② proti směru chodu hodinových ručiček až na doraz. Vypnutí vysilačky je signalizováno cvaknutím.

10.2 Výběr kanálu

V přístroji PT-1016 je předem naprogramováno 16 kanálů. Doporučujeme používat prvních 8 kanálů (1..8), protože se jedná o kombinace rádiové frekvence s kódem subkanálu DCS. Tímto způsobem bude docházet k menšímu rušení kanálu dalšími uživateli vysílaček PMR 446 MHz. Druhých osm kanálů (9..16) je osm odlišných rádiových frekvencí s jejichž pomocí budete moci komunikovat s uživateli, kteří používají vysílačky PMR 446 MHz bez kódů subkanálu.

– Otáčením voliče kanálů vyberte požadovaný kanál.

V tabulce v Dodatku A jsou uvedeny předem naprogramované kanály přístroje PT-1016.

10.3 Vysílání signálu

Stiskněte tlačítko PTT a mluvte do mikrofonu. Ideální vzdálenost mikrofonu od vysílačky PMR je 5 až 10 cm.

Během vysílání stavová kontrolka ③ svítí červeně.

10.4 Příjem signálu

Po zapnutí je přístroj PT-1016 vždy v režimu príjmu na vybraném kanálu. Během príjmu signálu je možné upravovat hlasitost otáčením ovladače ②.

Během vysilání stavová kontrolka ③ svítí zeleně.

10.5 Funkce monitorování

Po stisknutí tlačítka Monitorování ⑦ uslyšite i slabší signály. Když je vysilačka nastavena na jeden z prvních osmi kanálů (1..8), uslyšite po stisknutí tlačítka Monitorování ⑦ nedaleké uživatele, kteři používají stejnou rádiovou frekvenci, ale jiný subkanál.

10.6 Vyhledávání

Po stisknutí tlačitka Vyhledávání ⑧ bude vysilačka PMR vyhledávat signály na prvních osmi kanálech (1..8). Vysilačka bude vyhledávat signály od ostatních uživatelů přístrojů PT-1016

61

nebo od uživatelů používajících stejnou rádiovou frekvenci a stejný subkanál DCS. (Dodatek A) Během vyhledávání bliká stavová kontrolka zeleně. Při přijetí signálu můžete odpovědět stisknutím tlačítka PTT. Vyhledávání bude automaticky pokračovat po 4 sekundách.

- Vyhledávání vypnete dalším stisknutím tlačítka Vyhledávání ⑧.

11 Konektory pro externí reproduktor/mikrofon

Prostřednictvim bočních konektorů můžete připojit reproduktor nebo mikrofon (mikrofon do klopy, sluchátko, počitačový kabel atd.).

Vyšroubujte šroubek a sundejte kryt. Tim ziskáte přístup ke konektorům reproduktoru a mikrofonu.

Pokud externí reproduktor či mikrofon nepouživáte, vra te kryt na místo a zašroubujte šroubek.

Zapojte zástrčku reproduktoru nebo mikrofonu do konektorů reproduktoru nebo mikrofonu v přístroji PT-1016.

Pří použití externího reproduktoru nebo mikrofonu není přístroj PT-1016 zcela vodotěsný.

V nákresu v Dodatku B je uveden způsob připojení reproduktoru či mikrofonu.

12 Technické údaje

Technické údaje jsou uvedeny v Dodatku C.

13 Záruka společnosti Topcom

13.1 Záruční doba

Na přístroje Topcom je poskytována dvouletá záruční doba. Záruční doba začiná dnem zakoupení nového přístroje. Na standardní ani dobíjecí baterie se žádná záruka nevztahuje. Záruka se nevztahuje na spotřební materiál nebo závady, které mají na provoz či hodnotu zařízení zanedbatelný vliv.

Nárok na uplatnění záruky vzniká předložením originálu nebo kopie dokladu o koupi, na kterém musí být uvedeno datum nákupu a model přístroje.

13.2 Uplatnění záruky

Vadný přístroj je nutné vrátit do autorizovaného servisního střediska společnosti Topcom společně s platným dokladem o koupi a vyplněnou servisní kartičkou.

Projevi-li se u přistroje závada během záruční doby, opravi společnost Topcom nebo její autorizované servisní středisko bezplatně jakékoli vady materiálu nebo zpracování, a to bud opravením nebo výměnou nefunkčních zařízení či součástek nefunkčních zařízení. V případě výměny se mohou barva a model vyměněného přístroje lišit od barvy a modelu původně zakoupeného přístroje.

Začátek záruční doby je určen počátečním datem nákupu. V případě, že společnost Topcom nebo některé z jejích servisních středisek přístroj vymění nebo opraví, se záruční doba neprodlužuje.

13.3 Výjimky ze záruky

Záruka se nevztahuje na poškození nebo vady způsobené nesprávným zacházením s přístrojem nebo jeho nesprávným používáním ani na škody vzniklé z důvodu použití neoriginálních součástí nebo příslušenství.

Záruka se nevztahuje na žádné škody způsobené vnějšími vlivy, např. bleskem, vodou či požárem, ani na škody vzniklé během přepravy.

Záruku nelze uplatnit, pokud bylo sériové číslo na přístroji změněno, odstraněno nebo je nečitelné.

Pokud byl přístroj opravován, změněn či upraven uživatelem, pozbývá záruka platnosti.

Protalker 1016

1 Εισαγωγή

- Kanál 1.0,8: 8 PMR frekvencii + preddefinovaný DCS subkanálový kód.

3 Bezpečnostné predpisy

3.1 Všeobecné predpisy

3.4 Nebezpečenstvo výbuchu

• Držte batérie mimo dosahu malých detí.

3.6 Právne zásady

Zodvihnite bezpečnostnú úchytku na tele PMR. Potom zatlačte uvolňovaciu západku pod bezpečnostnou úchytkou.

Kým je zatlačená bezpečnostná západka, ahajte batériu voz v tela PMR.

Batériu neskratujte, ani ju nevhadzujte do ohna. Ak zariadenie nebudete dlhší čas použiva', vyberte z neho batériu.

76

9 P M R r á d i o

1. Kanálový volič (16 polôh)
2. Tlačidlo ON-OFF (Zap-Vyp)/ hlasitos
3. LED indikátor stavu

Ak LED indikátor stavu bliká načerveno, batériu je nevyhnutné nabi.

- Pootočte tlačidlo „On-Off (Zap-Vyp)/Hlasitos“ ② v smere hodinových ručičiek.

Protalker 1016

– Nastavte hlasitos' pootočením otočného ovládača
– Celkom pootočte tlačidlo „On-Off (Zap-Vyp)/Hlasitos g ② v smere hodinových ručičiek. Kliknutie indikuje, že PMR rádio je vypnutě.

10.2 Výber kanála

Ak je PT-1016 zapnutý, je vždy v režime prijimania signálu na vybranom kanáli. Pri prijimani signálu možete kedykofvek zmeni hlasitos pootočením otočného ovládača ②

Vyskrutkujte skrutky a odstráňte kryt. Tým ziskate pristup ku konektorom reproduktora/mikrofónu.

Ak nebudete d'alej použiva externý reproduktor/mikrofón, nasad'te a kryt a opā' ho priskrutkujte.
