Typ produktu	Adaptér PLC (Powerline Communication)
Značka	Topcom
Model	NS-6701
Rozměry (D x Š x V)	Přibližně 80 x 55 x 30 mm
Hmotnost	Přibližně 100 g
Napájení	Síť 230 V ~ 50 Hz
Komunikační standard	HomePlug AV
Maximální teoretická rychlost	Až 200 Mb/s
Ethernetový port	1 port RJ45 10/100 Mb/s
Hlavní funkce	Rozšíření domácí sítě přes elektrické vedení, plug and play nastavení, AES šifrování pro bezpečnost
Spotřeba elektřiny	Méně než 5 W v provozu
Bezpečnost	Integrované AES šifrování, bezpečné tlačítko párování
Údržba a čištění	Čistěte suchým měkkým hadříkem, vyhněte se kapalinám
Náhradní díly a opravitelnost	Žádné náhradní díly k dispozici, zařízení není opravitelné uživatelem
Obecné informace	Pouze pro vnitřní použití, kompatibilní se všemi elektrickými zásuvkami, provozní teplota: 0 až 40 °C

Často kladené otázky - NS-6701 TOPCOM

Jak nainstalovat adaptér PLC Topcom NS-6701?

Zapojte jeden adaptér poblíž routeru a propojte ho ethernetovým kabelem. Druhý adaptér zapojte do zásuvky poblíž zařízení. Kontrolka Powerline by se měla rozsvítit, aby signalizovala úspěšné připojení.

Proč je rychlost nižší, než se očekávalo?

Skutečná rychlost závisí na kvalitě elektrické instalace, rušení a vzdálenosti mezi zásuvkami. Vyhněte se prodlužovacím kabelům a rozdvojkám. Pro lepší výkon používejte přímé zásuvky.

Jak zabezpečit svou PLC síť?

Stiskněte tlačítko Pair nebo Security na obou adaptérech pro aktivaci AES šifrování. Tím zabráníte neoprávněnému přístupu přes elektrickou síť.

Mohu adaptér použít s prodlužovacím kabelem?

Nedoporučuje se, protože prodlužovací kabely filtrují PLC signál a snižují výkon. Zapojte přímo do zásuvky ve zdi.

Co dělat, když se kontrolky nerozsvítí?

Zkontrolujte, zda je adaptér správně zapojený a zásuvka pod napětím. Zkuste jinou zásuvku. Pokud problém přetrvává, je možná hardwarová závada.

Funguje adaptér PLC s elektroměry Linky?

Ano, adaptéry PLC jsou kompatibilní s elektroměry Linky. Signál však může být oslaben v závislosti na elektrické konfiguraci.

Jak přidat třetí adaptér PLC do sítě?

Zapojte nový adaptér poblíž zásuvky a stiskněte tlačítko Pair na jednom ze stávajících adaptérů, poté do 2 minut stiskněte tlačítko na novém adaptéru.

Je normální, že adaptér zahřívá?

Mírné zahřívání je normální. Pokud je zařízení na dotek velmi horké, odpojte ho a zkontrolujte větrání. Nezakrývejte ho.

Mohu adaptér používat venku?

Ne, tento adaptér je určen pouze pro vnitřní použití. Vystavení vlhkosti nebo povětrnostním vlivům může způsobit jeho poškození.

Jak obnovit tovární nastavení adaptéru?

Podržte tlačítko Reset přibližně 10 sekund, dokud kontrolky nezačnou blikat. Adaptér se restartuje s výchozím nastavením.

NÁVOD K OBSLUZE NS-6701 TOPCOM

Symbol CE znamená, tento výrobek vyhovuje základním požadavkům a dalším příslušným ustanovením Směrnice R&TTE.

Prohlášení o shodě naleznete na adrese:

www.tristar.eu

IT

2 B e z p e čnostné pokyny

– Zariadenie nevystavujte prachu ani leptavým chemikáliám.

– Tento výrobok nepoužívajte v blízkosti zdrojov vody.

– Nezakrývajte vetracie otvory na zariadení.

3 Typické využitie

4 Opis

8.2 Výnimky zo záruky

Zástrčky Powerlan NS-6701 mohou být použité pro nastavení síťového spojení mezi vaším modemem, PC, set-top boxem, herní konzolí, atd.

Zástrčky Powerlan NS-6701 nejsou ve výchozím stavu připojené. Pro jejich připojení postupujte dle pokynů uvedených v Kapitole 5.

Omezení

Ideálně by maximální délka kabelu mezi dvěma zařízeními Powerline neměla být více než 200 metrů.

Kvalita spojení bude ovlivněna:

– špatnou kvalitou elektrického spojení.
- pojistkami.
– světlem/chrániči proudového nárazu.
– multifázové napětí: některé domy mají třifázovou elektrinu. Kvalita spojení Powerline se dramaticky sníží, pokud jsou zařízení připojena k různým fázím. V některých případech zde nebude vůbec žádná komunikace.
– Některá elektrická zařízení, jako jsou mikrovlnné trouby, vysavače a starší nabíječky laptopů/mobilních telefonů, budou vydávat hlučný zvuk na síti během provozu.

2 B e z p e čnostní pokyny

Pro vaši vlastní bezpečnost ujistěte se, že jste si pročetli a postupujete dle všech pokynů a instrukcí.

• Zařízení neotvírejte. Otevření nebo odstranění krytu zařízení může způsobit nebezpečné vystavení vysokému napětí nebo jiná rizika.
  Servis zařízení mohou provádět pouze kvalifikovaní pracovníci.
  Pro další informace kontaktujte vašeho prodejce.

• Zařízení nepoužívejte během bouřky. Můžete zde být riziko elektrických šoků způsobených světlem.
  – Zařízení nevystavujte prachu nebo rezavějícím tekutinám.
  – Tento výrobek nepoužívejte v blízkosti vodních zdrojů.
  – Ujistěte se, že kabely jsou připojené ke správnému portu.
  – Nezakrývejte ventilaci na zařízení.

3 Typické použití

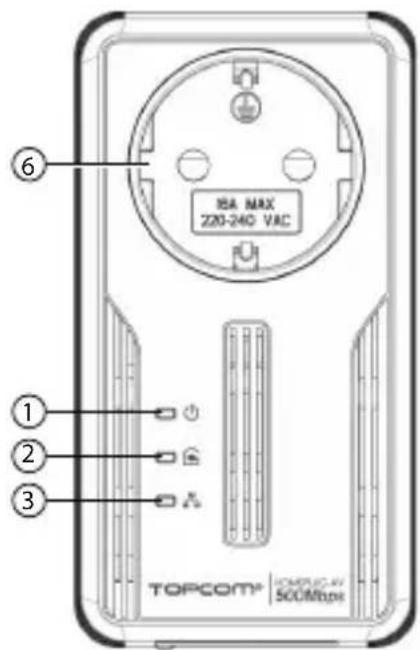

4 Popis

① Kontrolka napájení LED

– Zapnuto: běžný provoz
- Blikání (0,5 vteřin zapnuto/0,5 vteřin vypnuto): v režimu připojení.
– Pomalé blikání (4 vteřiny zapnuto/11 vteřin vypnuto): v pohotovostním režimu (režim úspory energie)

② LED kontrolka Powerline

Ukazuje kvalitu spojení s dalšími zástrčkami Powerline.

– Zelená: výborná kvalita.
– Oranžová: dobrá kvalita.
– Červená: špatná kvalita.
LED kontrolka bliká během převodu dat.

③ LED kontrolka ethernetu:

- Zapnuto: úspěšné připojení s dalším zařízením prostřednictvím ethernetového kabelu. LED kontrolka bliká při přenosu dat.

④ Sít'ové připojení Ethernet X2:

Pro připojení k externímu zařízení prostřednictvím ethernetového kabelu.

⑤ Tlačítko resetování/jednoduchého připojení

• Stiskněte na dvě vteřiny pro zahájení sekvence připojení.
  – Stiskem tlačítka na 5 sekund obnovíte tovární nastavení.
  – Stiskem tlačítka na 10 sekund spustíte náhodný výběr hesla sítě.

⑥ Napájecí zásuvka

5 Připojení zástrček Powerlan NS-6701

Zástrčka Powerline se přepne do pohotovostního režimu (funkce úspory energie), jakmile není připojená k zařízení pomocí ethernetového kabelu po dobu 15 minut.

Zástrčky Powerlan NS-6701 nejsou ve výchozím stavu připojené. Pro jejich vzájemné propojení postupujte dle níže uvedených pokynů.

1. Zapojte všechny Powerlines do zásuvky napájení.

Nejsnadnější způsob je jejich připojení vedle sebe na stejné místo. Jakmile byly úspěšně připojené, můžete je dát na požadované místo.

1. Stiskněte klávesu (reset/jednoduché připojení) na první zástrčce Powerline na dobu dvou vteřin. LED kontrolka napájení napětí bude blikat pomalu (0,5 vteřin zapnuto/0,5 vteřin vypnuto).

2. Do dvou minut stiskněte klávesu na druhé zástrčce. Začne sekvence připojení.

Mezi Powerlines bude vyměněno náhodné heslo.

Jakmile je spojení kompletní, restartujte obě zástrčky a na obou se rozsvítí LED kontrolka Powerline.

Stiskněte klávesu pro reset/jednoduché připojení na nejméně 12 vteřin pro obnovu nastavení Powerlan NS-6701. Jakmile je nastavení obnoveno, zástrčka Powerlan NS-6701 bude muset být znovu připojena!

6 P řidání další Powerlan NS-6701

Sít' Powerline může být vytvořena pomocí maximálně osmi Powerlines. Pokud máte již dvě Powerlines v provozu, můžete přidat maximálně šest.

Pro přidání Powerline postupujte dle pokynů níže.

1. Připojte další další vedení (NS-6701) do napájecí zásuvky a na 10 sekund stiskněte. Kontrolka zapnutí/vypnutí bude pomalu blikat (0,5 sekundy zap./0,5 sekundy vyp.).
2. Stiskněte na dobu dvou vteřin klávesu jedné ze zástrček Powerline, která je již v provozu.
   Indikátor zapnutí/vypnutí bude blikat pomalu (0,5 vteřin zapnuto/0,5 vteřin vypnuto).
3. Do dvou minut stiskněte klávesu na extra zástrčce Powerline na dvě vteřiny.

Jakmile bude spojení navázáno, kontrolka zapnutí/vypnutí přestane blikat.

Před přidáním nové Powerline se doporučuje provést výměnu síťové propustky tím, že stlačíte tlačítko „resetovat/jednoduché připojení“ na dobu 12 vteřin.

Powerline, která již byla použita v jiné síti, bude mít stále heslo dané sítě, které znamená, že mechanismus tlačítka „resetovat/jednoduché připojení“ nebude v provozu.

7 Pomocný program PC (Funkčnost)

Všechny dostupné informace a náhradní díly naleznete na service.tristar.eu!

8 Záruka společnosti Topcom

8.1 Záruční doba

Na přístroje Topcom je poskytována dvouletá záruční doba. Záruční doba začíná dnem zakoupení nového přístroje.

Záruka se nevztahuje na spotřební materiál nebo závady, které mají na provoz či hodnotu zařízení zanedbatelný vliv.

Nárok na uplatnění záruky vzniká předložením originálu nebo kopie dokladu o koupi, na kterém musí být uvedeno datum nákupu a model přístroje.

8.2 Výjimky ze záruky

Záruka se nevztahuje na poškození nebo vady způsobené nesprávným zacházením s přístrojem nebo jeho nesprávným používáním ani na škody vzniklé z důvodu použití neoriginálních součástí nebo příslušenství.

Záruka se nevztahuje na žádné škody způsobené vnějšími vlivy, např. bleskem, vodou či požárem, ani na škody vzniklé během přepravy.

Záruku nelze uplatnit, pokud bylo sériové číslo na přístroji změněno, odstraněno nebo je nečitelné.

Pokud byl přístroj opravován, změněn či upraven uživatelem, pozbývá záruka platnosti

9 Likvidace zařízení (ohleduplná k životnímu prostředí)

Na konci životnosti produktu neodhazujte tento produkt do normálního domovního odpadu, ale odneste jej na sběrné místo pro recyklaci elektrických a elektronických zařízení.

Tento pokyn je vyznačen symbolem na produktu, v uživatelské příručce nebo na krabici.

Některé materiály použité v produktu lze znovu použít, pokud je zanesete do sběrného místa pro recyklaci. Opětovným

použitím některých součástí nebo surovin z použitých výrobků významně přispíváte k ochraně životního prostředí. Potřebujete-li získat další informace o sběrných místech ve svém okolí, obra'te se na místní úřady.
