GEBRUIKSAANWIJZING 203 MIDLAND

Midland 203 Midland 203 is de gloednieuwe Multi-Standaard CB zendontvanger, essentieel qua functionaliteit maar met geavanceerde prestaties: Het Fase-Vergrendelde Kring schakelsysteem biedt nauwkeurige frequentieregeling en stabiliteit over alle kanalen (nauwkeurige jnafstemming met afzonderlijke scan verhoog –en verlaagbedieningen); de keramische lter biedt superieure selectiviteit en vrijheid van naastliggende kanaalinterferentie. Midland 203 is voorzien van een microfoon, montagebeugel en voedingskabel.

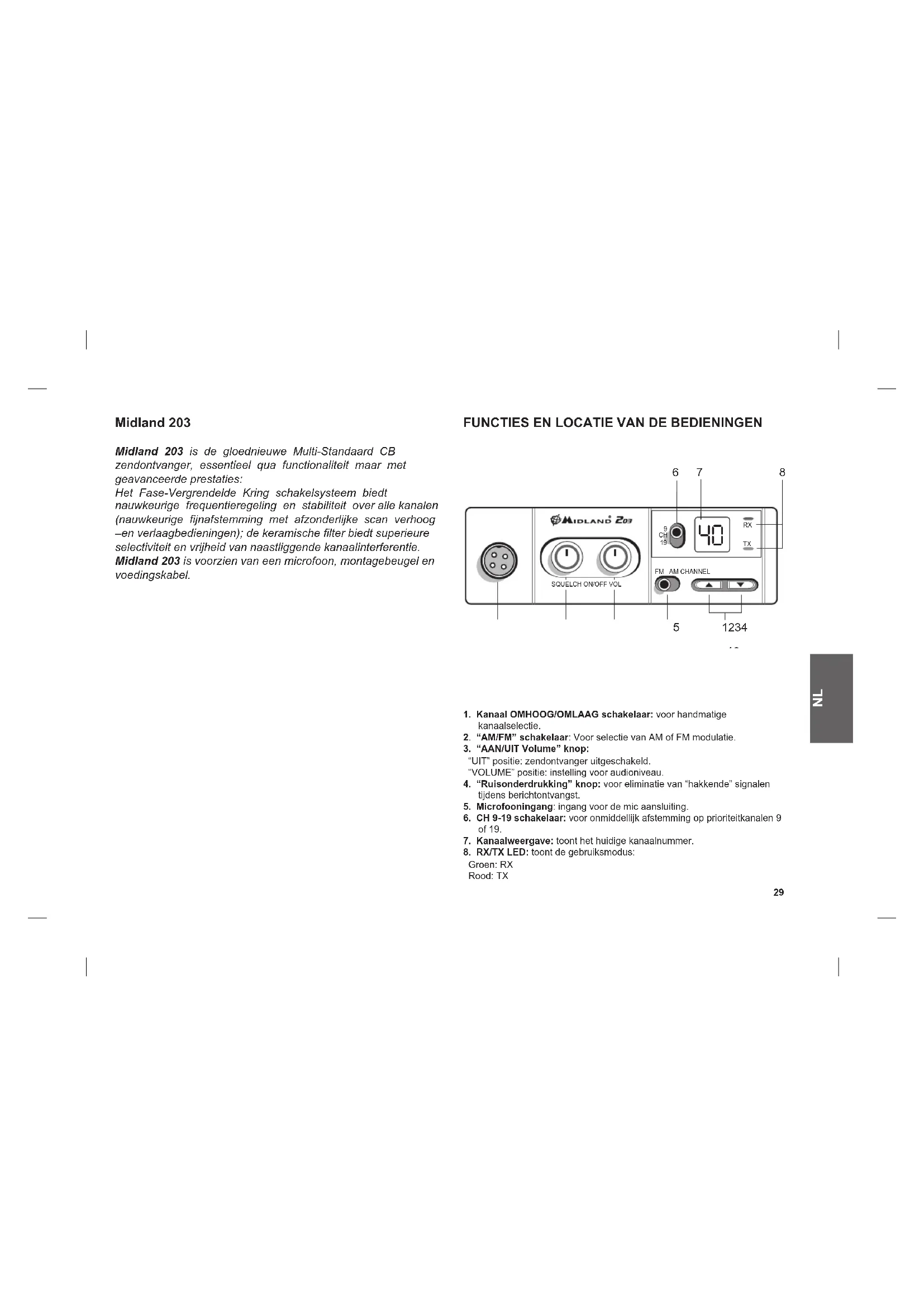

FUNCTIES EN LOCATIE VAN DE BEDIENINGEN

1. Kanaal OMHOOG/OMLAAG schakelaar: voor handmatige kanaalselectie.2. “AM/FM” schakelaar: Voor selectie van AM of FM modulatie. 3. “AAN/UIT Volume” knop: “UIT” positie: zendontvanger uitgeschakeld. “VOLUME” positie: instelling voor audioniveau. 4. “Ruisonderdrukking” knop: voor eliminatie van “hakkende” signalen tijdens berichtontvangst.5. Microfooningang: ingang voor de mic aansluiting. 6. CH 9-19 schakelaar: voor onmiddellijk afstemming op prioriteitkanalen 9 of 19.7. Kanaalweergave: toont het huidige kanaalnummer.8. RX/TX LED: toont de gebruiksmodus: Groen: RX Rood: TX

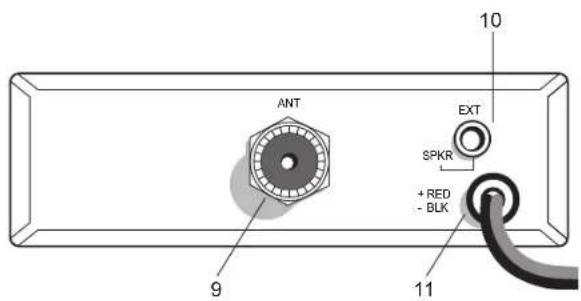

9. Antenneaansluiting: PL aansluittype

10. EXT SPKR uitgang: externe luidsprekeruitgang (interne luidspreker zal

2. 4-pins microfoonaansluiting

INSTALLATIE Twee extreem belangrijke vereisten zijn installatiegemak en tevens eenvoudige verwijdering in het geval dat u het apparaat wilt verwijderen voor reparatie of onderhoud. De meest voorkomende montagepositie voor een zendontvanger is onder het dashboard, direct boven de aandrijfasbult. Monteer de zendontvanger zodanig dat het niet het pad van de verwarming of airconditioning hindert. Neem even de tijd om een doordacht installatieplan op te stellen. Wanneer u de beste locatie hebt bepaald, kunt u de montagebeugel als sjabloon gebruiken om de montagegaten te markeren. Ben hierbij voorzichtig, want u wilt niet in bedrading, garnituur of andere accessoires boren. Monteer in de gewenste positie met bouten, borgringen en moeren of zelftappers. Steek de voedingskabel met sigarettenaanstekerstekker in het sigarettenaanstekersnoer van de auto. U dient vóór ingebruikname uw antennesysteem te installeren en verbinden. De kabel vanaf de geïnstalleerde antenne dient te worden aangesloten op de coaxiale antenneaansluiting. Sluit het echter aan op de EXT-SPKR uitgang als u een externe luidspreker gebruikt.

EEN ANTENNE INSTALLEREN

Een mobiel antennesysteem is niet tot slechts de antenne beperkt. De overdrachtlijn en tevens de auto zijn belangrijke factoren in het complete antennesysteem. U moet daarom het correcte type overdrachtlijn gebruiken en de antenne stevig op een plek bevestigen waar u optimale resultaten verkrijgt. Gebruik een coaxiale kabel met een impedantie van 50 Ohm. U dient gewoonlijk de lengte van de overdrachtlijn minimaal te houden. De bovenstaande discussie is net zo belangrijk voor ontvangst als voor uitzending. Als de antenne en ontvanger niet compatibel zijn, zullen de uitstekende gevoeligheid en signaal/ruisverhouding van het ontvangercircuit niet langer werken. Nuttige informatie

1. Plaats de antenne zo hoog mogelijk.

2. Hoe langer de antenne, hoe beter de prestatie.

3. Monteer de antenne en houd de kabel uit de bron van lawaaibronnen,

zoals het contactslot, meters, enz.

4. Zorg voor een solide metaal-op-metaal massaverbinding.

5. Zorg ervoor de kabel tijdens installatie van de antenne niet te beschadigen.

Er zijn veel types mobiele CB antennes: een volle kwartgolf lengte antenne, een middenbelaste antenne, een topbelaste antenne en een basisbelaste antenne. Voor een hoger rendement raden wij een 2,5m lange, volle kwartgolf antenne aan. De antennelengte heeft direct betrekking op het rendement. Een verticaal gepolariseerde zweepantenne is het meest geschikt voor mobiele service en is omnidirectioneel. Dakmontage is het beste, omdat de antenne in deze positie in alle richting gelijkmatig uitzendt. WAARSCHUWING: Gebruik uw CB radio nooit zonder een geschikte antenne aangesloten om beschadiging te voorkomen. Regelmatige controle van de kabel en S.W.R. is raadzaam

UW MIDLAND 203 BEDIENEN

Na installatie en bekabeling van uw CB zendontvanger, kunt u met de volgende stappen uw apparaat bedienen:

1. Schroef de microfoonstekker in de microfooningang en controleer of het

apparaat correct is aangesloten.

2. Zorg ervoor dat uw antenne is aangesloten op de antenneaansluiting.

5. Schakel het apparaat in en selecteer de te gebruiken frequentieband.

6. Pas het volume aan tot op een comfortabel luisterniveau.

7. Selecteer het gewenste kanaal.

8. Pas de Ruisonderdrukking aan om hinderlijke achtergrondruis te dempen

wanneer er geen signaal wordt ontvangen.

9. Druk op de PTT toets om te zenden en spreek op normaal stemniveau.

10. Laat de PTT toets los om te ontvangen.

FREQUENTIEBAND SELECTEREN De frequentiebanden moeten worden gekozen aan de hand van het land waarin u de zendontvanger gaat gebruiken. Uw Midland 203 kan op 4 verschillende frequentiebanden worden ingesteld: IT(it): 40CH 26.965 MHz – 27.405 MHz 4W AM/FM EU(EU): 40CH 26.965 MHz – 27.405 MHz 1W AM/4W FM PL(PL): 40CH 26.960 MHz – 27.400 MHz 4W AM/FM D3(d3): 80CH van CH1 tot CH40 26.965MHz – 27.405 MHz 1W AM/4W FM van CH41 tot CH80 26.565MHz – 26.955 MHz 4W FM Procedure:

1. Schakel het apparaat in.

2. Schakel het apparaat in en houd de OMHOOG/OMLAAG toetsen gelijktijdig

3. Selecteer de gewenste frequentieband door op de OMHOOG/OMLAAG

4. Bevestig uw selectie door op de PTT toets te drukken of 5 seconden te

wachten. Opmerking: Nadat u de frequentieband eenmaal hebt ingesteld, zal de display telkens wanneer u de radio inschakelt de gebruikte frequentieband 1 seconde tonen. Volg de beschreven stappen om de frequentieband te wijzigen. RUISONDERDRUKKING De Ruisonderdrukkingfunctie dempt hinderlijke achtergrondruis wanneer er geen signaal wordt ontvangen. Stel hiervoor de Kanaalschakelaar in op een kanaal waarop geen signalen aanwezig zijn of wacht totdat de signalen op uw kanaal verdwijnen. Draai de Ruisonderdrukking vervolgens rechtsom tot het punt waarop de achtergrondruis net stopt. Wanneer er vervolgens een signaal aanwezig is, zult u het kunnen horen, maar het zal niet worden verstoord door ruis op het kanaal tussen de signaalontvangsten in. Wanneer correct ingesteld, houd de Ruisonderdrukking de ontvanger “dood” totdat er een signaal binnenkomt op dat kanaal. Stel de Ruisonderdrukking echter niet te hoog in, ander zullen zwakke signalen het Ruisonderdrukkingcircuit niet kunnen openen. Om erg zwakke signalen te ontvangen, is het raadzaam de Ruisonderdrukking in te stellen op de minimum positie door het volledig linksom te draaien. NOODKANALEN (CH 9-19) Midland 203 is uitgerust met een schakelaar waarmee u onmiddellijk kunt afstemmen op de Prioriteitskanalen 9 en 19. CH 9 is voor Noodcommunicaties, terwijl CH 19 gebruikt wordt voor het aanvragen van informatie over wegcondities. De middelste stand van de schakelaar is voor afstemming op het laatst geselecteerde kanaal.32

EXTERNE LUIDSPREKER GEBRUIKEN

Gebruik voor deze functie een 4 Ohm luidspreker met een nominaal vermo- gen van 3-10 watt. Sluit de luidspreker aan op de EXT SPKR uitgang op de achterzijde van de zendontvanger. Zodra de externe luidspreker is aangeslo- ten, wordt de interne luidspreker uitgeschakeld. GARANTIE Midland zal kosteloos en naar eigen keuze elke Midland 203 zendontvanger inwisselen of repareren die binnen TWEE jaar vanaf de oorspronkelijke aan- koopdatum defect raakt wegens materiaal –of fabricagefouten. In het geval dat een product defect raakt, dient het te worden ingeleverd bij een geautoriseerde klantenservice of bij de Fabrikant zelf. Om van deze garantie gebruik te kunnen maken, is het noodzakelijk het vol- gende in te leveren bij de geautoriseerde klantenservice: Het betreffende product Het originele aankoopbewijs, waarop duidelijk de naam en het adres van de verkoper en de datum en plaats van aankoop staan vermeld. Deze garantie is niet van toepassing op ongelukken van elk soort, blootstel- ling aan druk, extreme temperaturen (buiten een bereik van -10°C tot 55°C), waterschade, batterijlekkage of misbruik. Deze garantie dekt geen arbeidskosten voor verwijdering of nieuwe installatie van het product in een voertuig of op andere montageplekken. TECHNISCHE SPECIFICATIES ONTVANGER Frequentiebereik...................................................van 26.565 tot 27.405 MHz Gevoeligheid...........................................beter dan 1,0 μV voor 20 dB SINAD Naastliggende Kanaalscheiding ........... 60 dB op 10 kHz; 70 dB voor 20 KHz Gemiddelde Frequentie ............................... 1e IF=10.7 MHz; 2e IF=455 KHz Audio Uitgangsvermogen ...............................................................4 watt max Frequentieresponsie (-6dB) ...............................................6 dB: 450-2500 Hz Ruisonderdrukking........................................... afstelbaar van 1,2 μV tot 1mV ZENDER Frequentiebereik...................................................van 26.565 tot 27.405 MHz Bedrijfscyclus.........................................................................................5/5/90 Uitgangsvermogen .................................................................................1/4 W Type modulatie .................................................................................... AM/FM Max Afwijking .................................................................2.0 KHz FM; 80% AM Ongewenste Uitstraling ............................................................ 62 dB of beter Frequentietolerantie.............................................................................0,002% Voeding....................................................................................12,6 Vdc ±10% Stroomverbruik ............................................................... FM: 1,3 A; AM: 1,8 A Afmetingen ........................................................................... 124x38x190 mm Gewicht.................................................................................................. 1,2 kg Alle specicaties kunnen zonder kennisgeving worden gewijzigd. Er moet een eenvoudig toegankelijke ontkoppeling worden ingebouwd in de instal- latiebedrading. Deze ontkoppeling moet beide polen gelijktijdig uitschakelen. CTE International verklaart hierbij dat deze Midland 203 voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn Directive 1999/5/EC.33

Alle artikels die dit symbool weergeven op de behuizing, verpakking of instructiehandleiding ervan, mogen niet weggegooid worden in normale vuilnisemmers maar moeten naar speciale afvalverwerkingscentra gebracht worden. Hier worden de verschillende materialen verdeeld volgens eigenschappen en recyclage waardoor een belangrijke bijdrage aan de milieubescherming wordt geleverd.
